專案編號：mcuclub-110
設計簡介：
資料下載網址：www.mcuclub.cn
專案名：基于單片機的CO檢測與報警系統
單片機：STC89C52
功能：
1、通過顯示屏顯示一訊訓碳最大值和一訊訓碳測量值；
2、通過按鍵切換界面，并調節一訊訓碳最大值；
3、通過LED燈與蜂鳴器進行聲光報警；
4、通過繼電器控制風扇轉動進行通風；
5、通過GSM模塊來給手機發送短信，
資料預覽

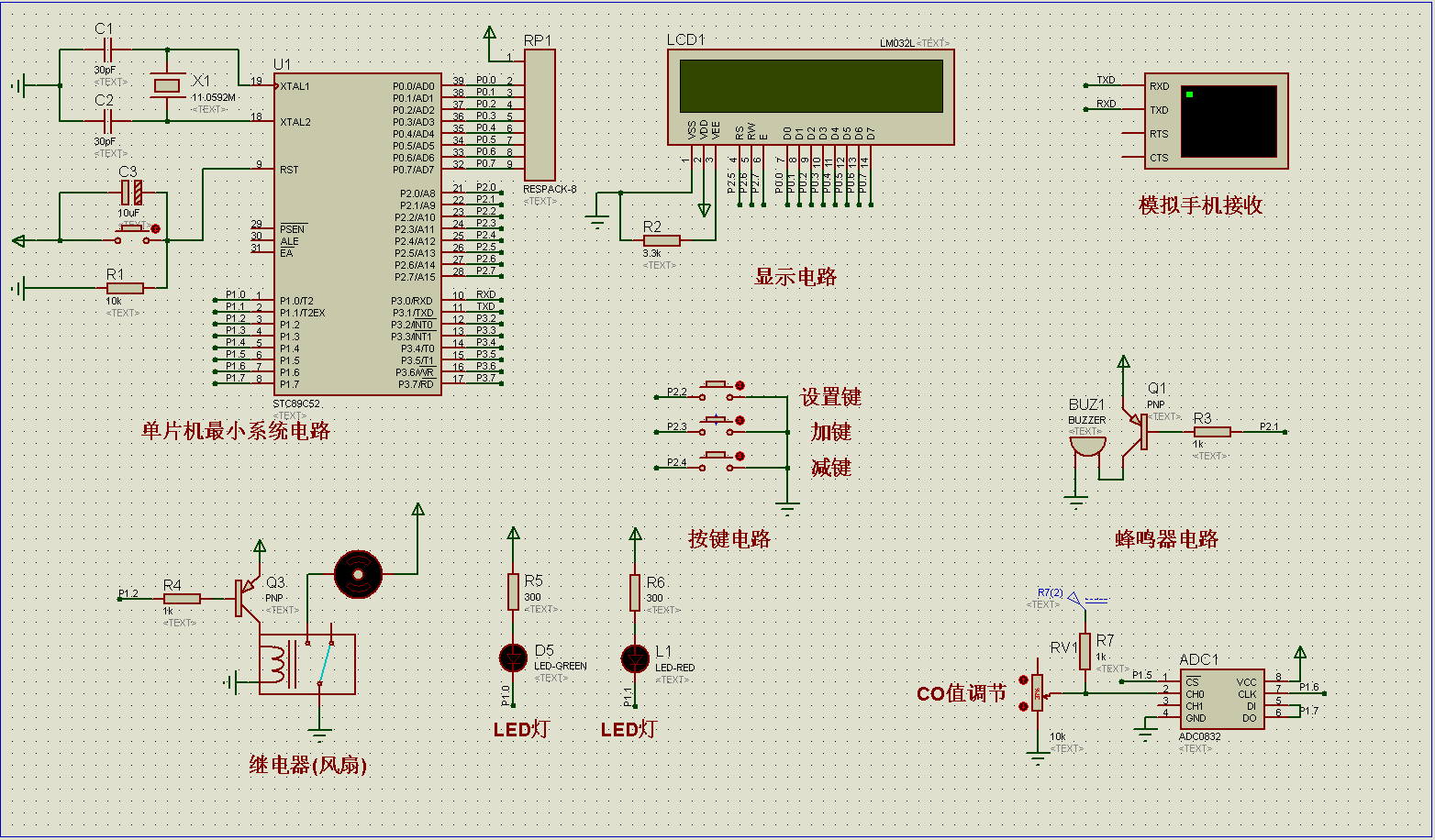

仿真圖：

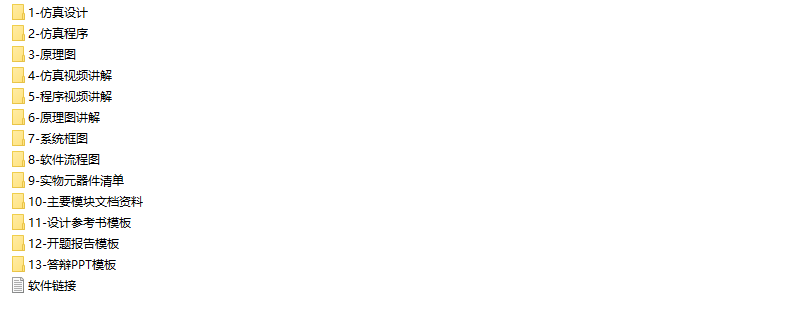

總體資料：

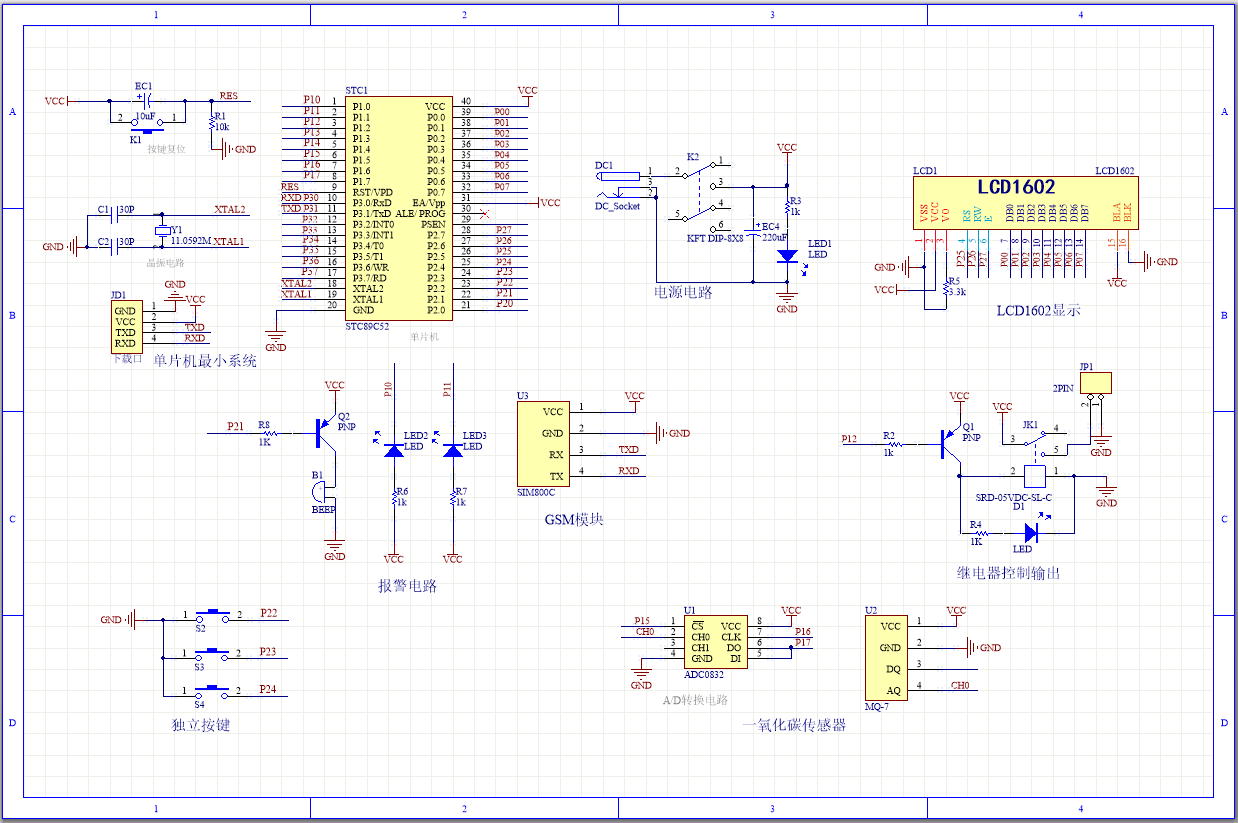

原理圖：

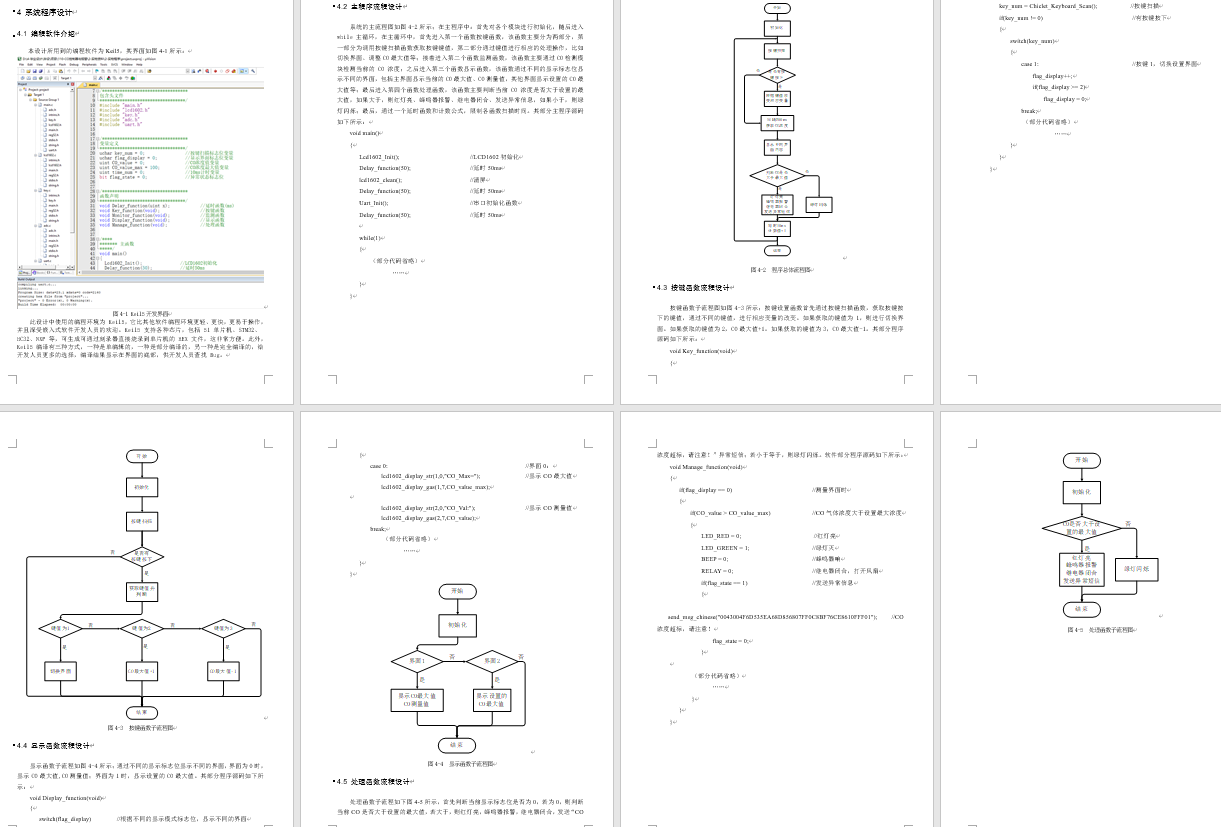

軟體設計流程：
系統框圖：
本設計以STC89C52單片機為核心控制器，加上其他的模塊一起組成CO控制器與報警的整個系統，其中包含中控部分、輸入部分和輸出部分，中控部分采用了STC89C52單片機，其主要作用是獲取輸入部分資料，經過內部處理，控制輸出部分，輸入由三部分組成，第一部分是CO傳感器和ADC0832組成的CO檢測模塊，通過該模塊可檢測當前的CO濃度；第二部分是獨立按鍵，通過三個獨立按鍵切換界面和設定CO最大值；第三部分是供電電路，給整個系統進行供電，輸出由五部分組成，第一部分是LCD1602顯示模塊, 通過該模塊可以顯示當前CO測量值、CO最大值等；第二部分是繼電器控制風扇，當當CO濃度大于最大值時，繼電器閉合，風扇轉動；第三部分是GSM模塊，當CO濃度小于最小值時，給手機發送例外短信；第四部分是LED，當CO濃度大于最大值時，紅燈亮，當CO濃度小于最小值時，綠燈閃爍；第五部分是蜂鳴器，當CO濃度大于最大值時，蜂鳴器報警，

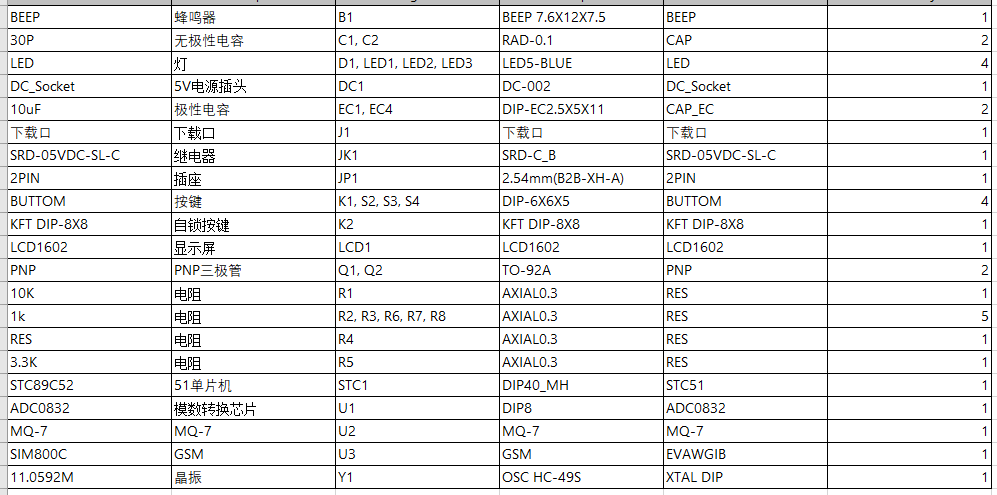

硬體清單：
