正點原子stm32mini板lora模塊的問題解決
最近在做一個與Lora通信有關的模塊，遇到了SD卡中文字庫無法加載的問題，由于聯系正點原子的研發人員周一才會上班，今天是周天，故自己解決了一下，
此文章用于解決stm32mini開發板的lora模塊中文字庫加載問題，也可用于其它關于中文字庫無法加載的問題，
因為本質上是SD卡中提前匯入的中文字庫目錄燒入stm32芯片內部的flash中，只需燒錄一次即可，正點原子自帶例程的燒入的flash扇區和燒入下載程式hex檔案的扇區不會沖突，flash記憶體也夠，故大家不必擔心匯入字庫后重新燒錄程式會導致字庫被擦除，
我遇到的問題（運行正點原子提供的stm32Mini開發板ATK-lora1例程時遇到的問題）
1.同時掛載lora模塊（按照正點原子ATK-LORA-01教程正確的接線）和SD卡模塊，會導致SD卡無法被檢測到，
2.單獨掛載SD卡模塊，可以檢測到SD卡模塊，但無法成功更新字庫，
上述問題出現的原因（按照序號一一說明）

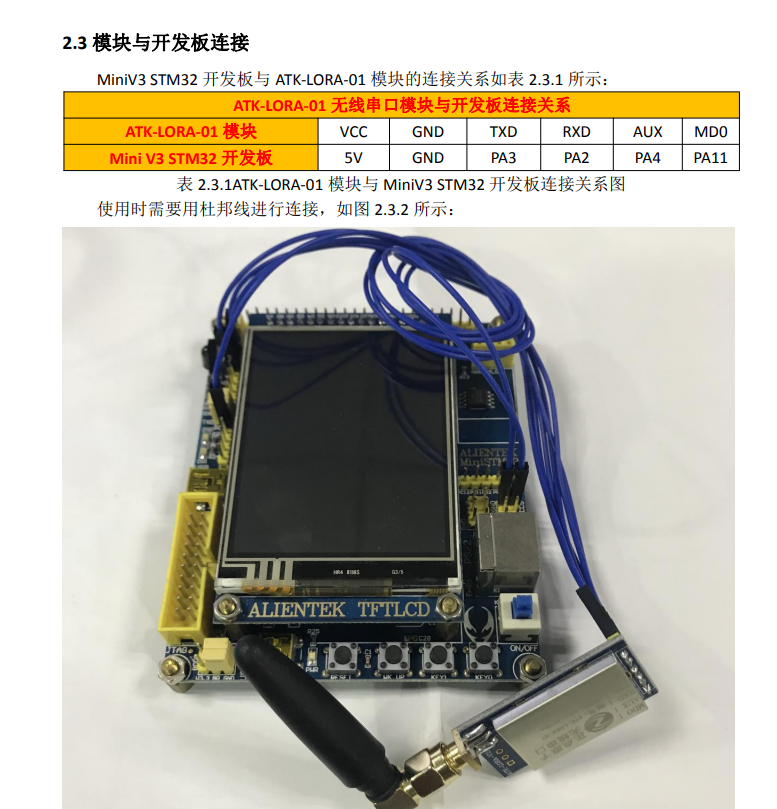

先附上正點原子stm32Mini開發板Lora模塊的接線圖
我就是按照這樣的接線出現了上述我提到的問題
原因分析如下：（針對stm32mini開發板lora例程）

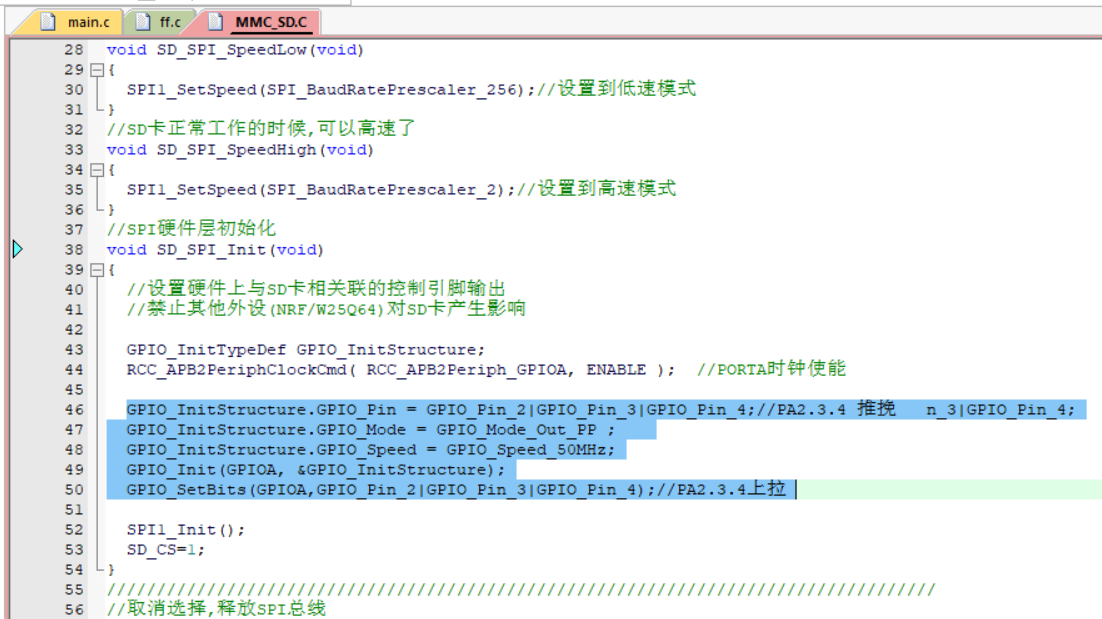

1.lora模塊的TXD,RXD,AUX連接的引腳PA2,PA3,PA4與SD卡用到的spi初始化引腳沖突，故會導致問題的出現，

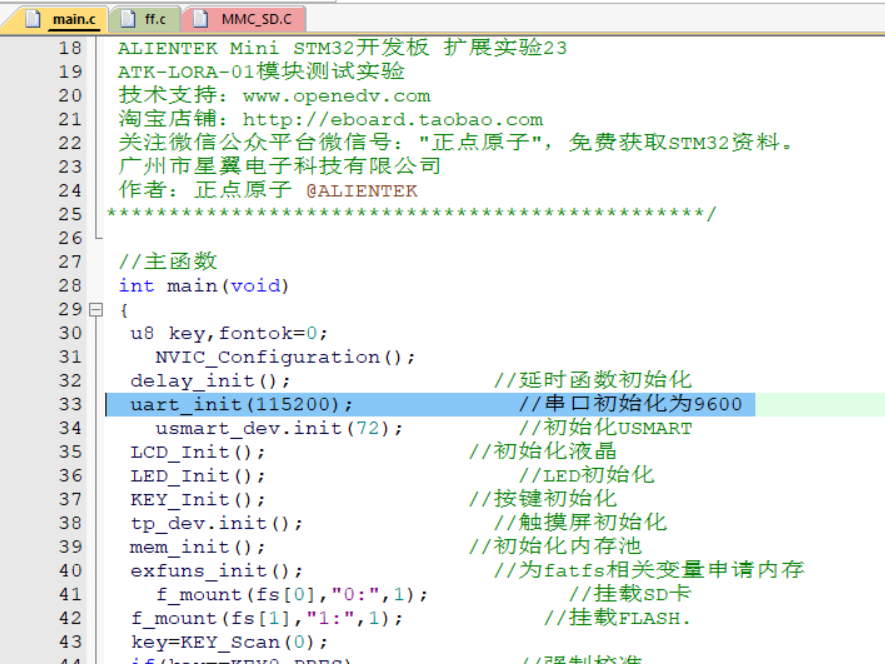

2.字庫無法更新可能是串口速率的問題，例程里面默認的串口波特率是115200，這是為了與lora模塊串口的波特率保持一致，但stm32f103的漢字顯示例程里面usart設定的是9600，故我認為可能是這個原因，
上述問題的解決方案（按照序號一一說明）
1.掛載SD卡的時候先不連接Lora模塊即可，

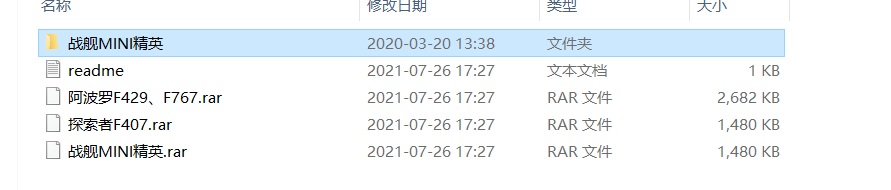

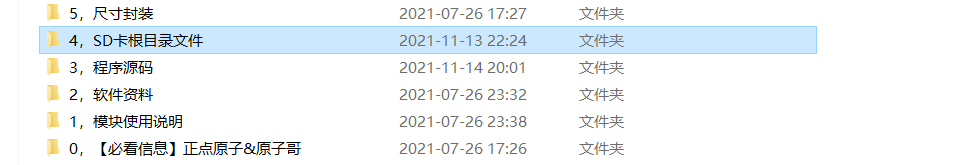

2.我的解決方案是直接使用正點原子提供的漢字顯示實驗的例程，先把漢字字庫燒錄到stm32的flash中（注意SD卡中要提前匯入SD卡根目錄檔案，這個在正點原子的lora相關資料會提供），成功之后直接再下載lora例程，問題即可解決，

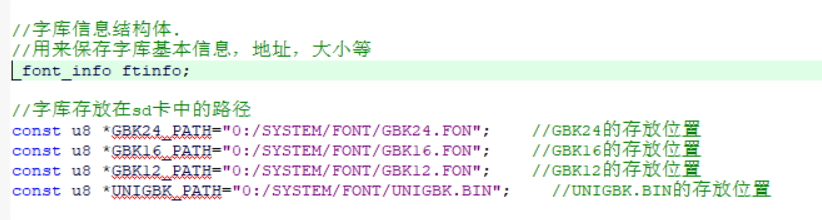

這個SYSTEM檔案夾一定要放在SD卡的根目錄下，否則會導致尋址失敗，不放在根目錄之下也可通過改變它的尋址，但是不建議更改，
上述操作之后問題就可以解決啦！
你的stm32芯片從此就自帶中文字庫了，美滋滋~

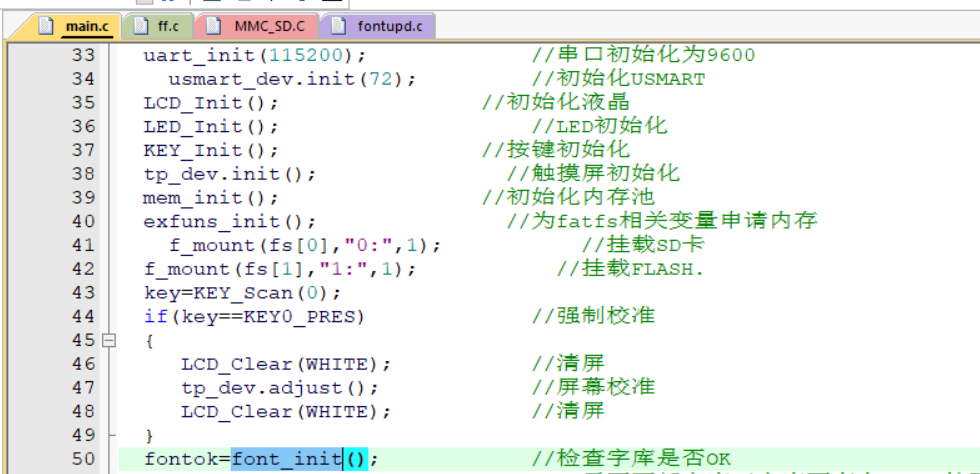

使用正點原子提供的lora模塊例程也不必再插入SD卡因為這行代碼會直接通過，會直接跳過檢測SD卡的那段代碼，

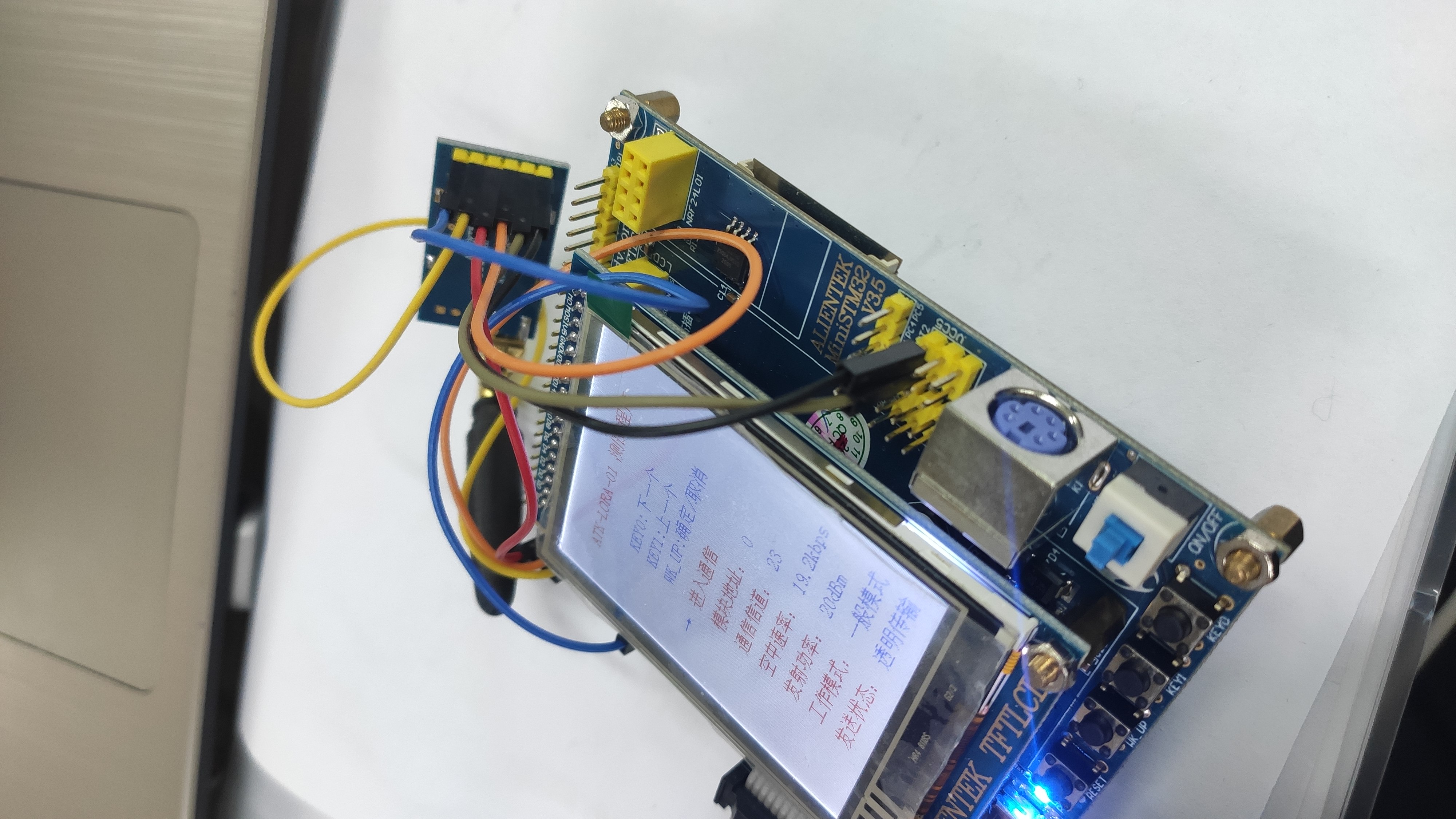

如下圖，已經完成了中文字庫燒入flash，無需再掛載，
正點原子資料參考網站以及本人參考的手冊
[1] http://www.openedv.com/
[2]STM32不完全手冊_庫函式版本_V3.2
