主要步驟
- 通過Prometheus提供的Java client包，在spring boot工程中生成我們關心的業務指標，
- 將spring boot工程打成docker 鏡像
- 將docker容器部署到docker swarm集群中
- 修改Prometheus對應的
file_sd_configs檔案，將部署的服務追加進去 - 通過Grafana觀察業務指標
本文主要闡述的是對容器中業務指標的監控，對容器的監控以及環境的搭建參照[Prometheus 監控Docker Swarm](Prometheus 監控Docker Swarm.md)
Prometheus感念
-
資料模型
Prometheus中的資料都是時間序列值，以相同指標名稱，并且擁有相同label來作為一個觀察量，Prometheus中存的就是各種觀察量在不同時間點的資料，稱為一個時間序列，每個時間點對應的值稱為一個Sample，包含一個float64數值和一個精確到毫秒的時間值，
每個序列通過指標名稱以及相關的label來唯一確定，指標名稱主要來表明需要觀測的系統特性如（
http_requests_total表示系統受到請求總數的時間序列），同一指標中的每個key/value對(稱為label)都稱作一個維度，如（http_requests_total{code=200}）代表請求成功的時間序列.外部應用通過PromQL來對時間序列進行相應的查找，在查詢時還可以利用Prometheus提供的功能豐富的函式對時間序列中的值進行計算，
-
指標型別
Prometheus提供的客戶端jar包中把指標型別分為如下四種
- Counter
- Gauge
- Histogram
- Summary
這個分類只針對客戶端使用者有效，在Prometheus server端是不進行區分的，對于Prometheus server端而言，客戶端回傳的都是時間序列對應的一個Sample，如
http_requests_total{code=200} 290，表示Prometheus server拉取指標的這個時間點，請求成功的總數是290次，是一個純文本資料，即便我們不用Prometheus提供的客戶端，只要回傳的資料滿足這種格式，Prometheus server就能正常存盤，也可以通過PromQL供外部查詢，-
Counter
Counter對應的指標值只能是一個單獨的數值，并且除了能在服務啟動時重置外，只能對指標值做累加操作，不能做減法操作，可以用來統計請求次數、任務執行次數、關鍵業務物件操作次數等，
-
Gauge
Gauge對應的指標值只能是一個單獨的數值，與Counter不同的是，可以對Gauge代表的指標值做仁義的加減操作，一般用來表示溫度、正在執行的job等指標
-
Histogram
Histogram 柱狀圖，不再是簡單對指標的sample值進行加減等操作，對于每一個sample值執行下面的三個操作：
- 根據Histogram定義時指定的bucket區間，將sample分到各個bucket中，每個bucket中存放的是落入這個區間的個數
- 對每個采樣點值累計和(sum)
- 對采樣點的次數累計和(count)
例如我們通過Prometheus提供的客戶端通過
Histogram.build().name("job_execute_time").help("job執行時間時間分布（分）").buckets(1,5,10) .register();定義了一個histogram，用來統計job執行時間的分布，對應的buckets是（1，5，10），代表四個區間- <=1分鐘
- <=5分鐘
- <=10分鐘
- <無窮大
Histogram會生成如下6個維度的指標值
job_execute_time_bucket{le="1.0",} job_execute_time_bucket{le="5.0",} job_execute_time_bucket{le="10.0",} job_execute_time_bucket{le="+Inf",} job_execute_time_count job_execute_time_sum當我們有一個job執行時間為5.6分鐘，則對應的各個維度的值變成
job_execute_time_bucket{le="1.0",} 0.0 job_execute_time_bucket{le="5.0",} 0.0 job_execute_time_bucket{le="10.0",} 1.0 job_execute_time_bucket{le="+Inf",} 1.0 job_execute_time_count 1.0 job_execute_time_sum 5.6無窮大的肯定是和
job_execute_time_count一致的可以看到Histogram型別的指標不會保留各個sample的具體數值，每個bucket中也只是記錄樣本數的counter，
-
Summary 采樣點分位圖統計,類似于histgram，但是采用分位數來將sample分到不同的bucket中，具體的區別查看HISTOGRAMS AND SUMMARIES,個人數學不好，理解的太痛苦了，
構建spring boot工程(2.x)
-
pom.xml中追加Prometheus相關依賴
<dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-actuator</artifactId> </dependency> <dependency> <groupId>io.micrometer</groupId> <artifactId>micrometer-core</artifactId> </dependency> <dependency> <groupId>io.micrometer</groupId> <artifactId>micrometer-registry-prometheus</artifactId> </dependency> <dependency> <groupId>io.prometheus</groupId> <artifactId>simpleclient</artifactId> <version>0.8.1</version> </dependency> -
application.yml 檔案中追加啟用Prometheus相關metric，
spring: application: name: sbprometheus server: port: 8080 management: metrics: export: prometheus: enabled: true endpoint: metrics: enabled: true prometheus: enabled: true endpoints: web: exposure: include: ["prometheus","health"]- 默認情況 prometheus對應的endpoint是 /actuator/prometheus
-
定義業務需要的指標
/** * */ package chengf.falcon.sb.prometheus; import org.springframework.beans.factory.annotation.Autowired; import org.springframework.beans.factory.annotation.Value; import org.springframework.context.annotation.Bean; import org.springframework.context.annotation.Configuration; import io.micrometer.prometheus.PrometheusMeterRegistry; import io.prometheus.client.Counter; import io.prometheus.client.Gauge; import io.prometheus.client.Histogram; import io.prometheus.client.Summary; /** * @author: 作者： chengaofeng * @date: 創建時間：2020-03-20 12:04:20 * @Description: TODO * @version V1.0 */ @Configuration public class MetricConfig { @Autowired PrometheusMeterRegistry registry; @Value("${spring.application.name}") String appName; @Bean public Counter operatorCount() { return Counter.build().name(appName + "_class_operator_count").help("操作總次數").labelNames("className") .register(registry.getPrometheusRegistry()); } @Bean public Gauge runningJob() { return Gauge.build().name(appName + "_running_job_count").help("正在運行的job數") .register(registry.getPrometheusRegistry()); } @Bean public Histogram executeTime() { return Histogram.build().name(appName + "_job_execute_time").help("job執行時間時間分布（分）").buckets(1,5,10) .register(registry.getPrometheusRegistry()); } @Bean public Summary timeQuantile() { return Summary.build().name(appName + "_job_execute_time_quantile").help("job執行時間時間分布（分）").quantile(0.5, 0.05).quantile(0.9, 0.01) .register(registry.getPrometheusRegistry()); } } -
業務代碼中更新指標（通過resturl模擬實際的操作）
/** * */ package chengf.falcon.sb.prometheus; import org.springframework.beans.factory.annotation.Autowired; import org.springframework.web.bind.annotation.PathVariable; import org.springframework.web.bind.annotation.RequestMapping; import org.springframework.web.bind.annotation.RestController; import io.prometheus.client.Counter; import io.prometheus.client.Gauge; import io.prometheus.client.Histogram; import io.prometheus.client.Summary; /** * @author: 作者： chengaofeng * @date: 創建時間：2020-03-03 19:02:43 * @Description: TODO * @version V1.0 */ @RestController public class MetricController { @Autowired Counter operatorCount; @Autowired Gauge runningJob; @Autowired Histogram executeTime; @Autowired Summary timeQuantile; @RequestMapping("/counter/{className}") public String counter(@PathVariable String className) { operatorCount.labels(className).inc(); return "COUNTER"; } @RequestMapping("/guage/{number}") public String guage(@PathVariable int number) { runningJob.set(number); return "guage"; } @RequestMapping("/histogram/{time}") public String histogram(@PathVariable double time) { executeTime.observe(time); return "histogram"; } @RequestMapping("/summary/{time}") public String summary(@PathVariable double time) { timeQuantile.observe(time); return "summary"; } } -
啟動sprong-boot工程，訪問上面的restful介面幾次，然后訪問
/actuator/prometheus查看指標情況,下面貼出一個樣例（去除掉spring 自動給我們生成的各種指標）# HELP sbprometheus_job_execute_time_quantile job執行時間時間分布（分） # TYPE sbprometheus_job_execute_time_quantile summary sbprometheus_job_execute_time_quantile{quantile="0.5",} 5.0 sbprometheus_job_execute_time_quantile{quantile="0.9",} 13.0 sbprometheus_job_execute_time_quantile_count 11.0 sbprometheus_job_execute_time_quantile_sum 120.0 # HELP sbprometheus_job_execute_time job執行時間時間分布（分） # TYPE sbprometheus_job_execute_time histogram sbprometheus_job_execute_time_bucket{le="1.0",} 2.0 sbprometheus_job_execute_time_bucket{le="5.0",} 3.0 sbprometheus_job_execute_time_bucket{le="10.0",} 3.0 sbprometheus_job_execute_time_bucket{le="+Inf",} 3.0 sbprometheus_job_execute_time_count 3.0 sbprometheus_job_execute_time_sum 6.5 # HELP sbprometheus_class_operator_count 操作總次數 # TYPE sbprometheus_class_operator_count counter sbprometheus_class_operator_count{className="transform",} 2.0 sbprometheus_class_operator_count{className="sub",} 1.0 # HELP sbprometheus_running_job_count 正在運行的job數 # TYPE sbprometheus_running_job_count gauge sbprometheus_running_job_count 10.0
生成docker鏡像
因為在spring-boot工程的pom中，我們追加了spring-boot-maven-plugin這個插件，所以執行mvn package后會生成一個獨立的可執行jar，所以制作鏡像時，只用基于openjdk的鏡像，再把這個jar copy進去，之后啟動就可以了.
-
構建(在工程目錄下）
$ mvn clean package $ cd target $ cat > Dockerfile<<EOF #基礎鏡像基于openjdk，利用alpine FROM openjdk:8u212-jdk-alpine #所屬團隊 MAINTAINER chengf #將編譯好的工程jar包copy到鏡像容器中 ENV TARGET_JAR="sb-prometheus-0.0.1-SNAPSHOT.jar" COPY ${TARGET_JAR} /usr/src/${TARGET_JAR} # 作業目錄 WORKDIR /usr/src #程式入口 RUN echo "java -jar \${TARGET_JAR} > start.sh \ && chmod 777 start.sh CMD ./start.sh EOF $ docker build -t sb-prometheus:0.0.1 . -
啟動鏡像，測驗鏡像是否正確
docker run --rm --name sb-prometheus -p 8080:8080 sb-prometheus:0.0.1- 訪問一些我們定義的restful介面以及
/actuator/prometheus，看是否正常作業
- 訪問一些我們定義的restful介面以及
部署到docker swarm集群
-
編輯stack檔案
$ cd /opt/k8s/prometheus $ cat> sb-prom-stack.yml<<EOF version: "3" services: sbprometheus: image: sb-prometheus:0.0.1 networks: - mcsas-network deploy: restart_policy: condition: on-failure networks: mcsas-network: external: true EOF -
啟動服務
$ docker stack deploy -c sb-prom-stack.yml sbprom
修改Prometheus的file_sd_configs中配置的檔案
在[Prometheus 監控Docker Swarm](Prometheus 監控Docker Swarm.md)中，我們在prometheus的組態檔中指定了如下配置段：
- job_name: 'springboot'
metrics_path: /actuator/prometheus
file_sd_configs:
- files:
- /etc/prometheus/service.yaml
所以只用在掛載目錄下創建service.yaml，并追加我們要監控的服務即可
$ cd /opt/k8s/prometheus/conf
$ cat>service.yaml<<EOF
- targets: ['sbprometheus:8080']
EOF

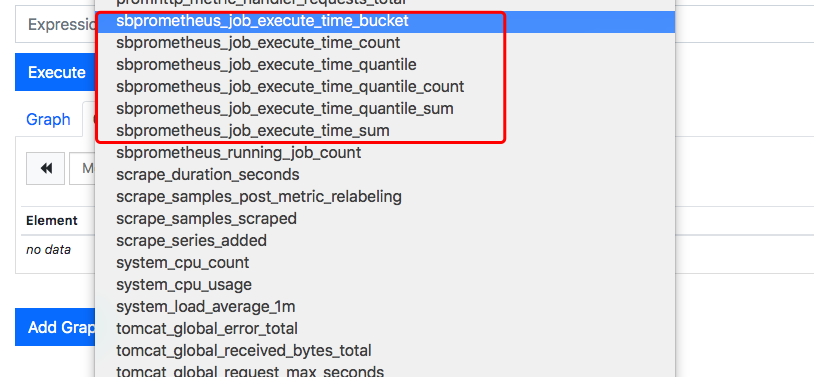

修改完成后，通過Prometheus服務暴露的埠查看指標分類，可以發現我們自定義的業務指標已經被Prometheus獲取到
因為我們業務容器沒有暴露出來埠，所以為了演示，進入容器內部，通過wget訪問我們的restful介面,產生一些指標資料
$ docker ps |grep sbprometheus
8dbafd80573b sb-prometheus:0.0.1 "/bin/sh -c ./start.…" 44 minutes ago Up 44 minutes sbprom_sbprometheus.1.kuzpe4he7j2iz9i43cwrrxh3x
$ docker exec -it 8dbafd80573b sh
/usr/src # wget -q -O - http://localhost:8080/summary/66
/usr/src # wget -q -O - http://localhost:8080/counter/tranform
/usr/src # wget -q -O - http://localhost:8080/counter/sub
/usr/src # wget -q -O - http://localhost:8080/histogram/1
/usr/src # wget -q -O - http://localhost:8080/histogram/3.4
進入grafana配置dashboard

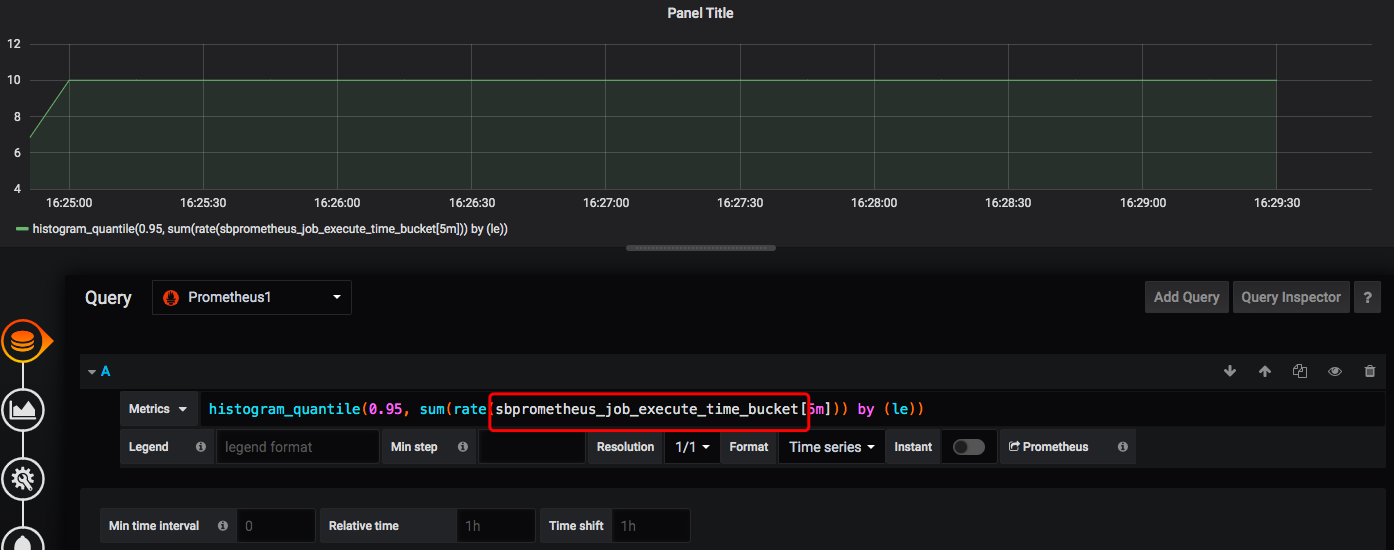

在grafana中可以對我們的業務指標進行觀察如：

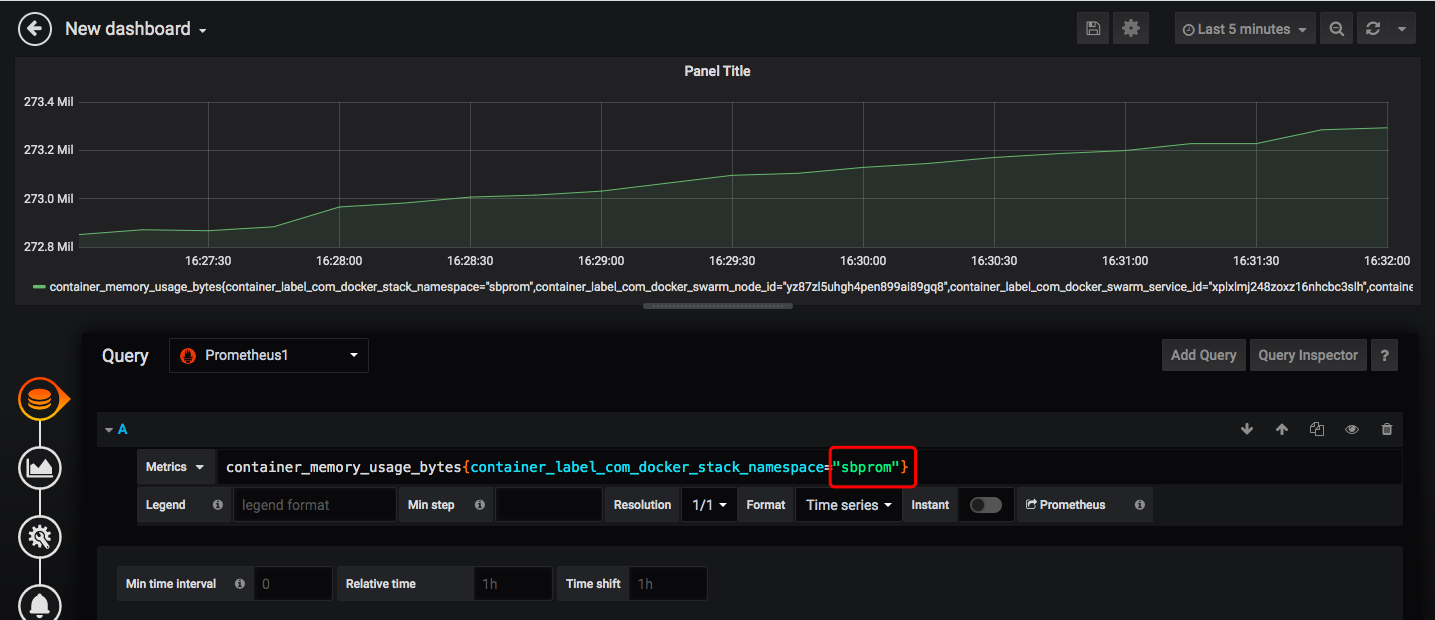

也可以通過cAdvisor對我部署的這個服務對應的容器進行觀察
