本文主要參考下面兩篇博文，并在部分細節處做了修改，
https://blog.csdn.net/XX_123_1_RJ/article/details/102733175?depth_1-utm_source=distribute.pc_relevant.none-task&utm_source=distribute.pc_relevant.none-task
https://blog.csdn.net/linolzhang/article/details/97833354
一、資料集準備
（訓練集驗證集測驗集的資料分別準備）
1、標注資料集
大多數人會用labelme來標注資料集，然后用labelme將每張標注圖片都生成一個json檔案，labelme教程網上很多，這里不再贅述，
本人由于原圖的標注目標很小，用labelme標注未免不精確，所以先用PS手動標注后再寫代碼把標注圖轉換成了labelme格式的json檔案，
結果如圖：
2、將這些json檔案轉換成coco格式
這一步我使用如下代碼可成功轉換，
# -*- coding:utf-8 -*- import os, sys import argparse import json import matplotlib.pyplot as plt import skimage.io as io from labelme import utils import numpy as np import glob import PIL.Image class MyEncoder(json.JSONEncoder): def default(self, obj): if isinstance(obj, np.integer): return int(obj) elif isinstance(obj, np.floating): return float(obj) elif isinstance(obj, np.ndarray): return obj.tolist() else: return super(MyEncoder, self).default(obj) class labelme2coco(object): def __init__(self, labelme_json=[], save_json_path='./tran.json'): ''' :param labelme_json: 所有labelme的json檔案路徑組成的串列 :param save_json_path: json保存位置 ''' self.labelme_json = labelme_json self.save_json_path = save_json_path self.images = [] self.categories = [] self.annotations = [] # self.data_coco = {} self.label = [] self.annID = 1 self.height = 0 self.width = 0 self.save_json() def data_transfer(self): for num, json_file in enumerate(self.labelme_json): with open(json_file, 'r') as fp: data = json.load(fp) # 加載json檔案 self.images.append(self.image(data, num)) for shapes in data['shapes']: label = shapes['label'] if label not in self.label: self.categories.append(self.categorie(label)) self.label.append(label) points = shapes['points'] # 這里的point是用rectangle標注得到的，只有兩個點，需要轉成四個點 points.append([points[0][0], points[1][1]]) points.append([points[1][0], points[0][1]]) self.annotations.append(self.annotation(points, label, num)) self.annID += 1 def image(self, data, num): image = {} #img = utils.img_b64_to_arr(data['imageData']) # 決議原圖片資料 # img=io.imread(data['imagePath']) # 通過圖片路徑打開圖片 # img = cv2.imread(data['imagePath'], 0) # height, width = img.shape[:2] height = data['imageHeight'] width = data['imageWidth'] image['height'] = height image['width'] = width image['id'] = num + 1 image['file_name'] = data['imagePath'].split('/')[-1] self.height = height self.width = width return image def categorie(self, label): categorie = {} categorie['supercategory'] = 'Cancer' categorie['id'] = len(self.label) + 1 # 0 默認為背景 categorie['name'] = label return categorie def annotation(self, points, label, num): annotation = {} annotation['segmentation'] = [list(np.asarray(points).flatten())] annotation['iscrowd'] = 0 annotation['image_id'] = num + 1 # annotation['bbox'] = str(self.getbbox(points)) # 使用list保存json檔案時報錯（不知道為什么） # list(map(int,a[1:-1].split(','))) a=annotation['bbox'] 使用該方式轉成list annotation['bbox'] = list(map(float, self.getbbox(points))) annotation['area'] = annotation['bbox'][2] * annotation['bbox'][3] # annotation['category_id'] = self.getcatid(label) annotation['category_id'] = self.getcatid(label) # 注意，源代碼默認為1 annotation['id'] = self.annID return annotation def getcatid(self, label): for categorie in self.categories: if label == categorie['name']: return categorie['id'] return 1 def getbbox(self, points): # img = np.zeros([self.height,self.width],np.uint8) # cv2.polylines(img, [np.asarray(points)], True, 1, lineType=cv2.LINE_AA) # 畫邊界線 # cv2.fillPoly(img, [np.asarray(points)], 1) # 畫多邊形 內部像素值為1 polygons = points mask = self.polygons_to_mask([self.height, self.width], polygons) return self.mask2box(mask) def mask2box(self, mask): '''從mask反算出其邊框 mask：[h,w] 0、1組成的圖片 1對應物件，只需計算1對應的行列號（左上角行列號，右下角行列號，就可以算出其邊框） ''' # np.where(mask==1) index = np.argwhere(mask == 1) rows = index[:, 0] clos = index[:, 1] # 決議左上角行列號 left_top_r = np.min(rows) # y left_top_c = np.min(clos) # x # 決議右下角行列號 right_bottom_r = np.max(rows) right_bottom_c = np.max(clos) # return [(left_top_r,left_top_c),(right_bottom_r,right_bottom_c)] # return [(left_top_c, left_top_r), (right_bottom_c, right_bottom_r)] # return [left_top_c, left_top_r, right_bottom_c, right_bottom_r] # [x1,y1,x2,y2] return [left_top_c, left_top_r, right_bottom_c - left_top_c, right_bottom_r - left_top_r] # [x1,y1,w,h] 對應COCO的bbox格式 def polygons_to_mask(self, img_shape, polygons): mask = np.zeros(img_shape, dtype=np.uint8) mask = PIL.Image.fromarray(mask) xy = list(map(tuple, polygons)) PIL.ImageDraw.Draw(mask).polygon(xy=xy, outline=1, fill=1) mask = np.array(mask, dtype=bool) return mask def data2coco(self): data_coco = {} data_coco['images'] = self.images data_coco['categories'] = self.categories data_coco['annotations'] = self.annotations return data_coco def save_json(self): self.data_transfer() self.data_coco = self.data2coco() # 保存json檔案 json.dump(self.data_coco, open(self.save_json_path, 'w'), indent=4, cls=MyEncoder) # indent=4 更加美觀顯示 if __name__ == '__main__': src_folder = os.path.abspath(sys.argv[1]) # load src - join json labelme_json = glob.glob(src_folder + '/*.json') labelme2coco(labelme_json, sys.argv[2])

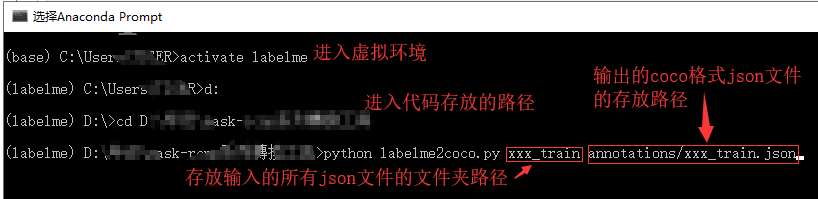

在運行這個代碼時，只有把所有需要的模塊都安裝在anaconda當時安裝labelme的那個虛擬環境下才能運行成功，
二、環境搭建（linux）
1、創建pytorch環境
conda create --name maskrcnn_benchmark source activate maskrcnn_benchmark #所有模塊的安裝都在此虛擬環境下 conda install ipython pip install ninja yacs cython matplotlib pyqt5 conda install pytorch-nightly torchvision=0.2.1 cudatoolkit=9.0
上面的步驟執行完之后還要離線安裝torch1.0.1，因為某種墻的存在，在線下載torch不太容易實作，國內鏡像源又沒有1.0.1這個版本，而經過博主長期的踩坑發現torch1.0.1和torchvision=0.2.1加上numpy1.17才是可用組合，這是torch1.0.1的下載鏈接： http://download.pytorch.org/whl/cu100/torch-1.0.1-cp36-cp36m-linux_x86_64.whl，建議直接迅雷下載，下載完成后，cd到模塊所在目錄然后pip install torch-1.0.1-cp36-cp36m-linux_x86_64.whl即可，（本人的python是3.6，請酌情修改下載鏈接）
2、安裝cocoapi及apex
export INSTALL_DIR=$PWD # install pycocotools git clone https://github.com/cocodataset/cocoapi.git cd cocoapi/PythonAPI python setup.py build_ext install # install apex cd $INSTALL_DIR git clone https://github.com/NVIDIA/apex.git cd apex python setup.py install --cuda_ext --cpp_ext
3、編譯模型代碼
# install PyTorch Detection cd $INSTALL_DIR #maskrcnn-benchmark #git clone https://github.com/facebookresearch/maskrcnn-benchmark.git git clone https://github.com/zjhuang22/maskscoring_rcnn cd maskscoring_rcnn python setup.py build develop
三、訓練前的準備
1、資料和預訓練模型準備
在下載的maskscoring_rcnn中新建一個datasets目錄，可按如下結構放置你的json檔案和原始影像
─ datasets └── annotations ├── coco_train.json └── coco_test.json └── coco_train #該檔案夾放置訓練集的原始影像 └── coco_test #該檔案夾放置測驗集的原始影像
另外，maskscoring_rcnn的pretrained_models目錄下需要放置R-101.pkl和R-50.pkl這兩個預訓練模型，如果服務器連了網，在開始訓練模型之前會自動下載這兩個模型，如果服務器沒有網就需要手動下載放到pretrained_models下了，作者在GitHub也放了有這些模型的百度網盤鏈接，
2、修改引數
（1）修改 maskscoring_rcnn/configs 目錄下的組態檔，選擇其中的 e2e_ms_rcnn_R_50_FPN_1x.yaml訓練腳本，修改如下：
MODEL: META_ARCHITECTURE: "GeneralizedRCNN" WEIGHT: "catalog://ImageNetPretrained/MSRA/R-50" PRETRAINED_MODELS: 'pretrained_models' DATASETS: TRAIN: ("coco_train_xxx",) # 1.設定訓練驗證集,名字可以隨意起，和其他組態檔對應即可， TEST: ("coco_val_xxx",)
……（省略數行）
SOLVER:
BASE_LR: 0.002 #設定基礎學習率，原為0.02
WEIGHT_DECAY: 0.0001
STEPS: (60000, 80000)
MAX_ITER: 5000 #2.設定最大迭代次數，可根據圖片數量酌情增減，改小也可以更快看到結果，原為90000
（2）修改 maskscoring_rcnn/maskrcnn_benchmark/config 下的 paths_catalog.py 檔案：
DATASETS = { "coco_2014_train": ( "coco/train2014", "coco/annotations/instances_train2014.json",), "coco_2014_val": ("coco/val2014", "coco/annotations/instances_val2014.json"), "coco_2014_minival": ( "coco/val2014", "coco/annotations/instances_minival2014.json", ), "coco_2014_valminusminival": ( "coco/val2014", "coco/annotations/instances_valminusminival2014.json", ), #添加自己的資料集路徑資訊，在相應的代碼段后面添加兩行即可 "coco_train_xxx": ("coco_mydata_train", "annotations/coco_mydata_train.json"), "coco_val_xxx": ("coco_mydata_test", "annotations/coco_mydata_test.json"), }
（3）修改 maskscoring_rcnn/maskrcnn_benchmark/config 下的 defaults.py 組態檔：
# Size of the smallest side of the image during training
_C.INPUT.MIN_SIZE_TRAIN = 800 # (800,)訓練集中圖片的最小邊長，酌情修改
# Maximum size of the side of the image during training
_C.INPUT.MAX_SIZE_TRAIN = 1333 #訓練集中圖片的最大邊長，酌情修改
# Size of the smallest side of the image during testing
_C.INPUT.MIN_SIZE_TEST = 800 #測驗集中圖片的最小邊長，酌情修改
# Maximum size of the side of the image during testing
_C.INPUT.MAX_SIZE_TEST = 1333 #測驗集中圖片的最大邊長，酌情修改
……省略數行……
_C.MODEL.ROI_BOX_HEAD.NUM_CLASSES = 3 # 修改分類數量，coco對應81（80+1），注意1加的是背景 _C.SOLVER.BASE_LR = 0.005 # 修改學習率，默認為0.001 _C.SOLVER.CHECKPOINT_PERIOD = 1000 # 修改check point數量，根據需要自定義 _C.SOLVER.IMS_PER_BATCH = 1 # 修改batch size，默認16，這個值要能整除訓練集的圖片數量 _C.TEST.IMS_PER_BATCH = 1 # 修改test batch size，默認8，這個值要能整除測驗集的圖片數量 _C.OUTPUT_DIR = "models/" # 設定模型保存路徑（對應自定義檔案夾）
四、開始訓練
到maskscoring_rcnn所在目錄下執行：
python tools/train_net.py --config-file configs/e2e_ms_rcnn_R_50_FPN_1x.yaml
python tools/test_net.py --config-file configs/e2e_ms_rcnn_R_50_FPN_1x.yaml
在models里面可以查看訓練日志，
五、模型預測
1、修改maskscoring_rcnn/configs 路徑下的對應的yaml檔案的權重路徑，
MODEL: META_ARCHITECTURE: "GeneralizedRCNN" WEIGHT: "models/model_0005000.pth" # 訓練好的模型路徑 BACKBONE: CONV_BODY: "R-50-FPN" OUT_CHANNELS: 256
2、修改maskscoring_rcnn/demo 路徑下的 predictor.py 檔案，添加類別資訊，這個檔案在原來的demo目錄下是沒有的，從mask rcnn benchmark的demo檔案下復制過來即可，
class COCODemo(object): # COCO categories for pretty print CATEGORIES = [ "__background", "cla_a",#根據自己的資料集修改類別資訊 "cla_b", "cla_c", ]
3、在maskscoring_rcnn/demo 下新建 predict.py，用于預測，
#!/usr/bin/env python # coding=UTF-8 import os, sys import numpy as np import cv2 from maskrcnn_benchmark.config import cfg from predictor import COCODemo # 1.修改后的組態檔 config_file = "configs/e2e_ms_rcnn_R_50_FPN_1x.yaml" # 2.配置 cfg.merge_from_file(config_file) # merge組態檔 cfg.merge_from_list(["MODEL.MASK_ON", True]) # 打開mask開關 cfg.merge_from_list(["MODEL.DEVICE", "cuda"]) # or設定為CPU ["MODEL.DEVICE", "cpu"] #cfg.merge_from_list(["MODEL.DEVICE", "cpu"]) coco_demo = COCODemo( cfg, min_image_size=800, confidence_threshold=0.5, # 3.設定置信度 ) if __name__ == '__main__': in_folder = './datasets/test_images/' out_folder = './datasets/test_images_out/' if not os.path.exists(out_folder): os.makedirs(out_folder) for file_name in os.listdir(in_folder): if not file_name.endswith(('jpg', 'png')): continue # load file img_path = os.path.join(in_folder, file_name) image = cv2.imread(img_path) # method1. 直接得到opencv圖片結果 #predictions = coco_demo.run_on_opencv_image(image) #save_path = os.path.join(out_folder, file_name) #cv2.imwrite(save_path, predictions) # method2. 獲取預測結果 predictions = coco_demo.compute_prediction(image) top_predictions = coco_demo.select_top_predictions(predictions) # draw img = coco_demo.overlay_boxes(image, top_predictions) img = coco_demo.overlay_mask(img, predictions) img = coco_demo.overlay_class_names(img, top_predictions) save_path = os.path.join(out_folder, file_name) cv2.imwrite(save_path, img) # print results boxes = top_predictions.bbox.numpy() labels = top_predictions.get_field("labels").numpy() #label = labelList[np.argmax(scores)] scores = top_predictions.get_field("scores").numpy() masks = top_predictions.get_field("mask").numpy() for i in range(len(boxes)): print('box:', i, ' label:', labels[i]) x1,y1,x2,y2 = [round(x) for x in boxes[i]] # = map(int, boxes[i]) print('x1,y1,x2,y2:', x1,y1,x2,y2)
4、運行程式，
python demo/predict.py
在運行的程序中會報錯找不到檔案或者無法匯入相關的庫，此時把相應的檔案從 mask rcnn benchmark 對應的檔案夾復制過來即可，具體操作可參考：https://www.cnblogs.com/littleLittleTiger/p/12582747.html

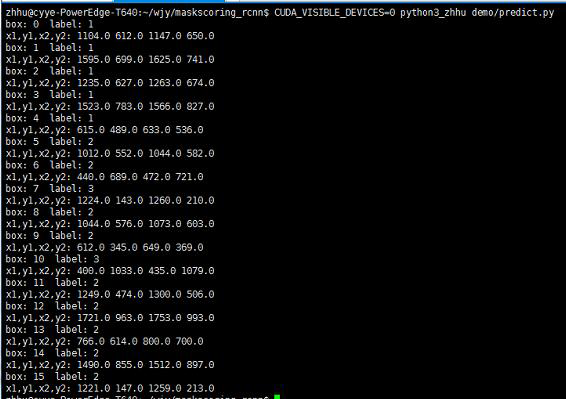

成功截圖如下
