Docker網路詳解與實戰

1. Docker默認的網路模式

使用以下命令查看所有的Docker網路：

docker network ls

Docker默認提供了四個網路模式，說明：

1. bridge：容器默認的網路是橋接模式(自己搭建的網路默認也是使用橋接模式,啟動容器默認也是使用橋接模式)，此模式會為每一個容器分配、設定IP等，并將容器連接到一個docker0虛擬網橋，通過docker0網橋以及Iptables nat表配置與宿主機通信，

2. none：不配置網路，容器有獨立的Network namespace，但并沒有對其進行任何網路設定，如分配veth pair 和網橋連接，配置IP等，

3. host：容器和宿主機共享Network namespace，容器將不會虛擬出自己的網卡，配置自己的IP等，而是使用宿主機的IP和埠，

4. container：創建的容器不會創建自己的網卡，配置自己的IP容器網路連通，容器和另外一個容器共享Network namespace（共享IP、埠范圍），

容器默認使用bridge網路模式，我們使用該docker run --network=選項指定容器使用的網路：

• host模式：使用 --net=host 指定，
• none模式：使用 --net=none 指定，
• bridge模式：使用 --net=bridge 指定，默認設定，
• container模式：使用 --net=container:NAME_or_ID 指定，

1.1 host模式

Namespace的簡要說明：
Docker使用了Linux的Namespaces技術來進行資源隔離，如PID Namespace隔離行程，Mount Namespace隔離檔案系統，Network Namespace隔離網路等，

一個Network Namespace提供了一份獨立的網路環境，包括網卡、路由、Iptable規則等都與其他的NetworkNamespace隔離，一個Docker容器一般會分配一個獨立的Network Namespace，

如果啟動容器的時候使用host模式，那么這個容器將不會獲得一個獨立的Network Namespace，而是和宿主機共用一個Network Namespace，容器將不會虛擬出自己的網卡，配置自己的IP等，而是使用宿主機的IP和埠，但是，容器的其他方面，如檔案系統、行程串列等還是和宿主機隔離的，

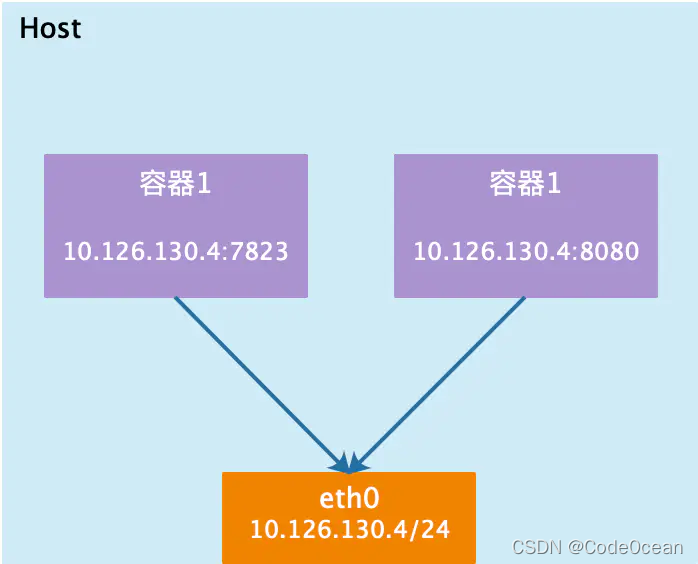

使用host模式的容器可以直接使用宿主機的IP地址與外界通信，容器內部的服務埠也可以使用宿主機的埠，不需要進行NAT，host最大的優勢就是網路性能比較好，但是docker host上已經使用的埠就不能再用了，網路的隔離性不好，Host模式的模型圖，如下圖所示：

備注：eth0為宿主機的10.126.130.4為宿主機的內網地址，

1.2 container模式

這個模式指定新創建的容器和已經存在的一個容器共享一個 Network Namespace，而不是和宿主機共享，新創建的容器不會創建自己的網卡，配置自己的 IP，而是和一個指定的容器共享 IP、埠范圍等，同樣，兩個容器除了網路方面，其他的如檔案系統、行程串列等還是隔離的，兩個容器的行程可以通過 lo 網卡設備通信，Container模式模型示意圖如下：

1.3 none模式

使用none模式，Docker容器擁有自己的Network Namespace，但是，并不為Docker容器進行任何網路配置，也就是說，這個Docker容器沒有網卡、IP、路由等資訊，需要我們自己為Docker容器添加網卡、配置IP等，

這種網路模式下容器只有lo回環網路，沒有其他網卡，none模式可以在容器創建時通過–network=none來指定，這種型別的網路沒有辦法聯網，封閉的網路能很好的保證容器的安全性，

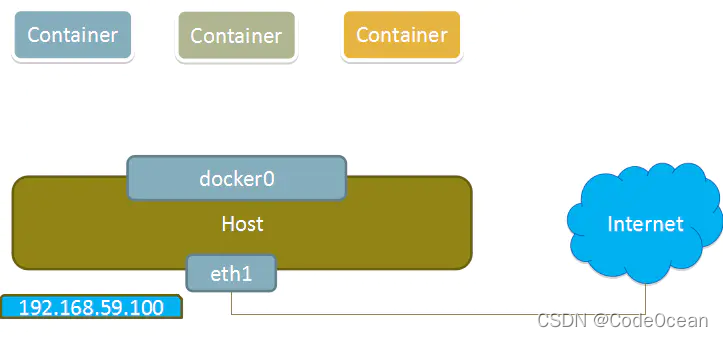

None模式示意圖:

1.4 bridge模式

當Docker行程啟動時，會在主機上創建一個名為docker0的虛擬網橋，此主機上啟動的Docker容器會連接到這個虛擬網橋上，虛擬網橋的作業方式和物理交換機類似，這樣主機上的所有容器就通過交換機連在了一個二層網路中，

從docker0子網中分配一個IP給容器使用，并設定docker0的IP地址為容器的默認網關，在主機上創建一對虛擬網卡veth pair設備，Docker將veth pair設備的一端放在新創建的容器中，并命名為eth0（容器的網卡），另一端放在主機中，以vethxxx這樣類似的名字命名，并將這個網路設備加入到docker0網橋中，可以通過brctl show命令查看，

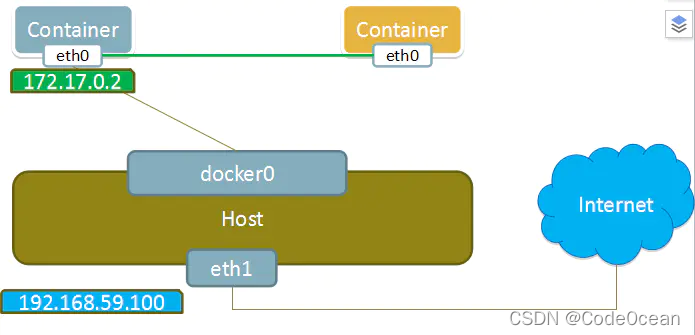

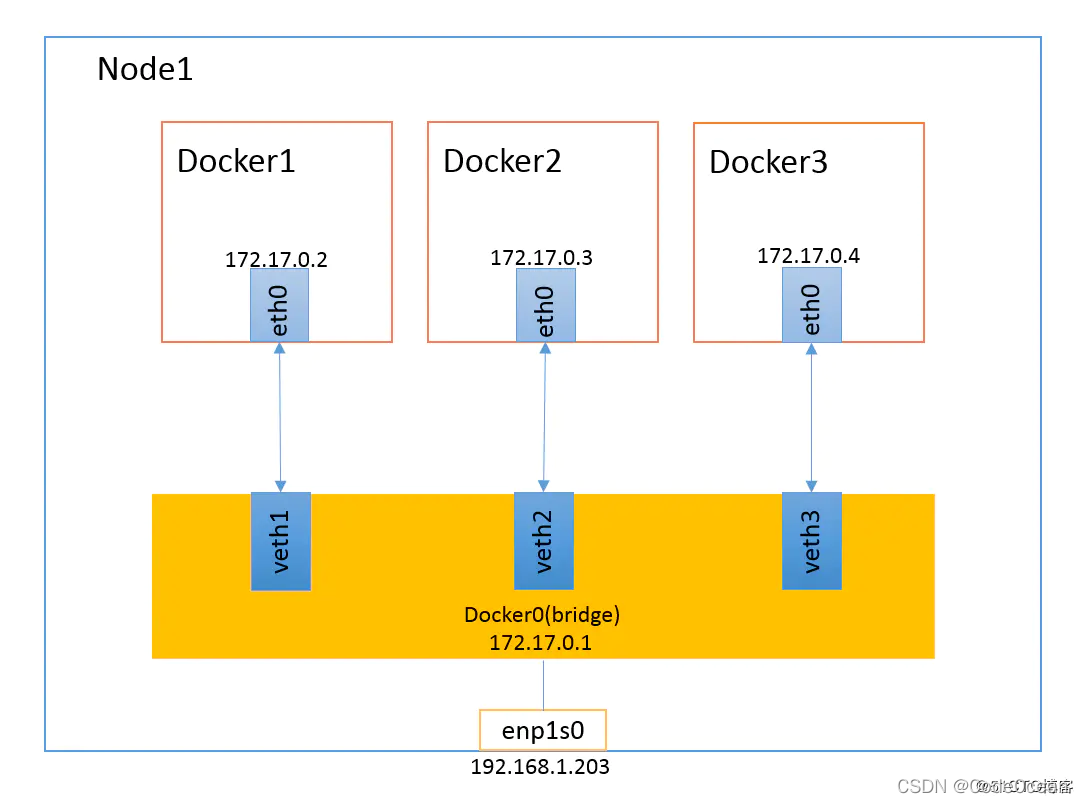

bridge模式是docker的默認網路模式，不寫–net引數，就是bridge模式，使用docker run -p時，docker實際是在iptables做了DNAT規則，實作埠轉發功能，可以使用iptables -t nat -vnL查看，bridge模式如下圖所示：

當Docker server啟動時，會在主機上創建一個名為docker0的虛擬網橋，此主機上啟動的Docker容器會連接到這個虛擬網橋上，Docker0使用到的技術是evth-pair技術，在默認bridge網路模式下，我們每啟動一個Docker容器，Docker就會給Docker容器配置一個ip，

Docker容器完成bridge網路配置的程序如下：

1. 在主機上創建一對虛擬網卡veth pair設備，veth設備總是成對出現的，它們組成了一個資料的通道，資料從一個設備進入，就會從另一個設備出來，因此，veth設備常用來連接兩個網路設備，
2. Docker將veth pair設備的一端放在新創建的容器中，并命名為eth0，另一端放在主機中，以veth65f9這樣類似的名字命名，并將這個網路設備加入到docker0網橋中，
3. 從docker0子網中分配一個IP給容器使用，并設定docker0的IP地址為容器的默認網關，

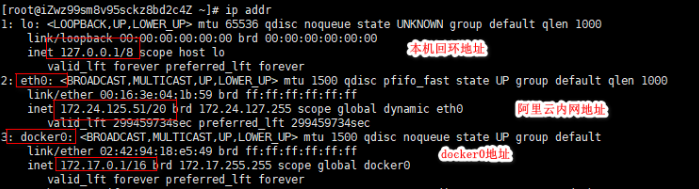

執行命令 ip addr，可以看到安裝Docker后，默認宿主機有三個地址，

Docker是如何處理容器網路訪問的呢？啟動一個容器，進入容器使用ip addr查看網路設定

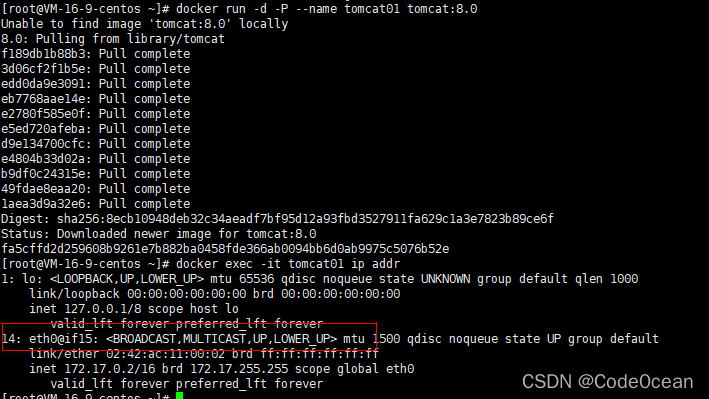

docker run -d -P --name tomcat01 tomcat:8.0

可以看到容器啟動后Docker分配給容器一個格式如eth0@if262 的ip地址，宿主機運行ip addr命令查看變化：

可以看到容器內部和Linux主機都會創建一個新的網卡，而這兩個網卡都是成對的，使用的技術就是evth-pair，evth-pair 就是一對的虛擬設備介面，他們是成對出現的，一段連著協議，一段彼此相連，evth-pair充當一個橋梁，連接各種虛擬網路設備，

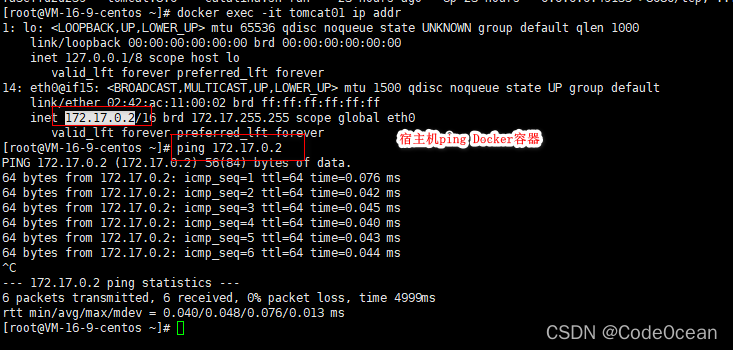

==Linux主機可以直接網路連接Docker容器，Docker容器和容器之間同樣可以直接網路連接的，==下面具體實驗驗證一下，

docker exec -it tomcat01 ip addr

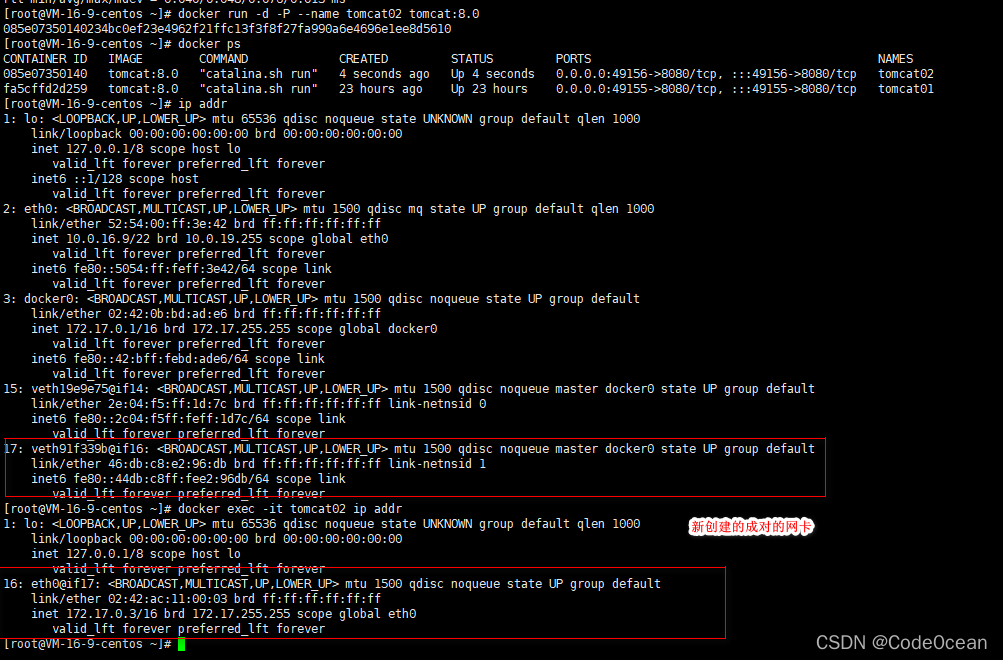

下面再啟動一個Tomcat容器，嘗試容器之間的網路連接是否能夠成功，

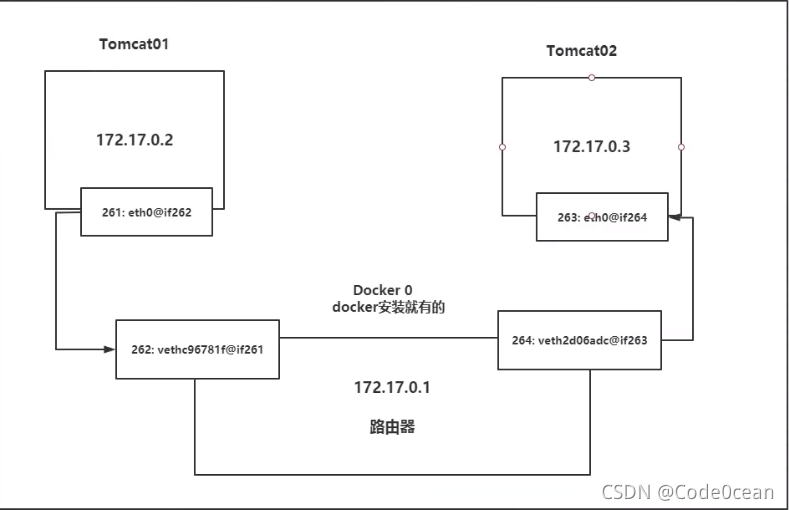

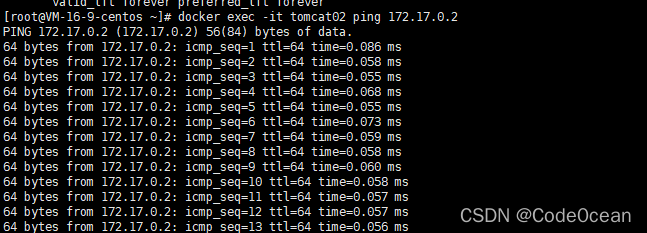

嘗試在tomcat01容器中ping tomcat02容器，可以看到兩個容器是可以連接上的，兩個Tomcat容器之間的網路互動模型圖如下：

說明：

Tomcat01和Tomcat02都使用公用的路由器docker0，所有的容器不指定網路下，都是由docker0路由的，Docker會給我們容器默認分配一個隨機的可用IP地址，

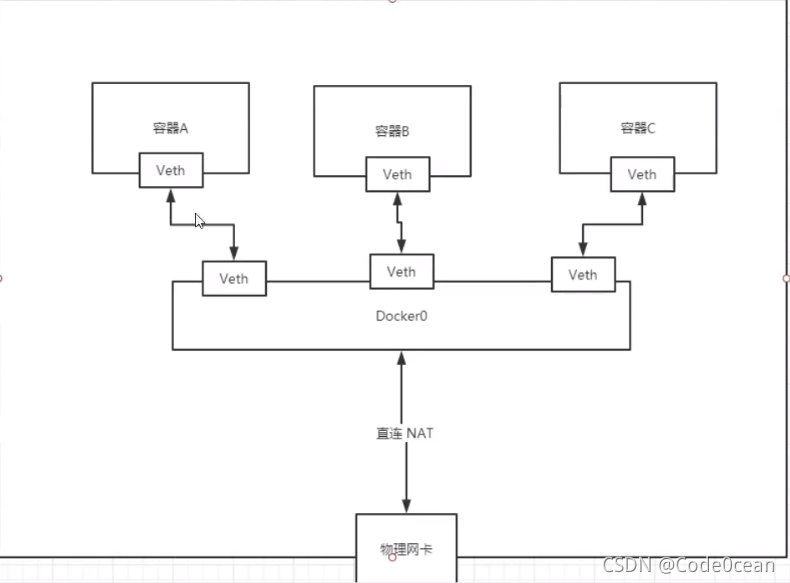

容器網路互聯的通用模型，如下圖所示：

Docker中的所有的網路介面都是虛擬的，只要容器洗掉，容器對應的網橋也會洗掉，

2. 容器互聯

在微服務部署的場景下，注冊中心是使用服務名來唯一識別微服務的，而我們上線部署的時候微服務對應的IP地址可能會改動，所以我們需要使用容器名來配置容器間的網路連接，使用–link可以完成這個功能，

首先不設定連接的情況下，是無法通過容器名來進行連接的，

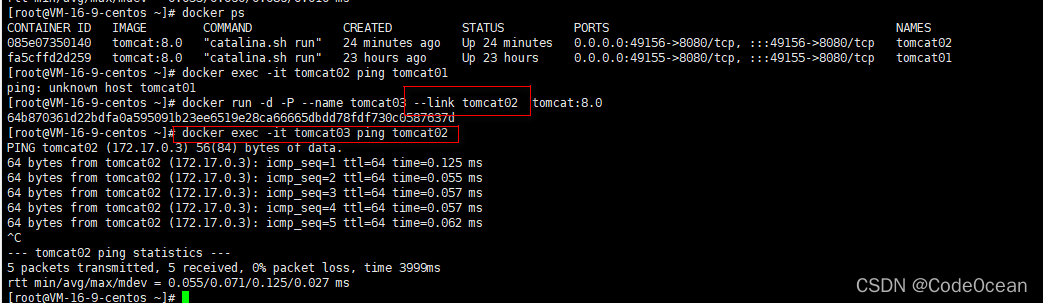

下面啟動一個Tomcat容器Tomcat03使用–link 連接已經啟動的Tomcat02容器，這樣容器Tomcat03就可以通過容器名Tomcat02連接到容器Tomcat02，

但是反過來容器Tomcat02通過容器名Tomcat03直接ping容器Tomcat03是不行的，

這是因為--link的原理是在指定運行的容器上的/etc/hosts檔案中添加容器名和ip地址的映射，如下：

而tomcat02容器不能夠通過容器名連接tomcat03是因為tomcat02容器中并沒有添加容器名tomcat03和ip地址的映射.

目前–link設定容器互連的方式已經不推薦使用，因為docker0不支持容器名訪問，所以更多地選擇自定義網路，

3. 自定義網路

因為docker0，默認情況下不能通過容器名進行訪問，需要通過–link進行設定連接，這樣的操作比較麻煩，更推薦的方式是自定義網路，容器都使用該自定義網路，就可以實作通過容器名來互相訪問了，

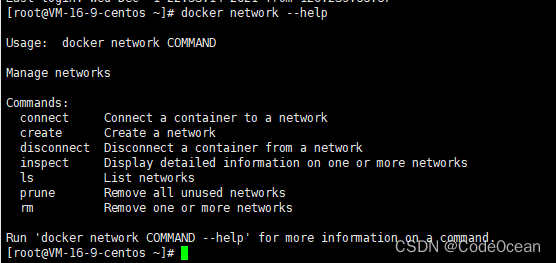

下面查看network的相關命令

docker network --help

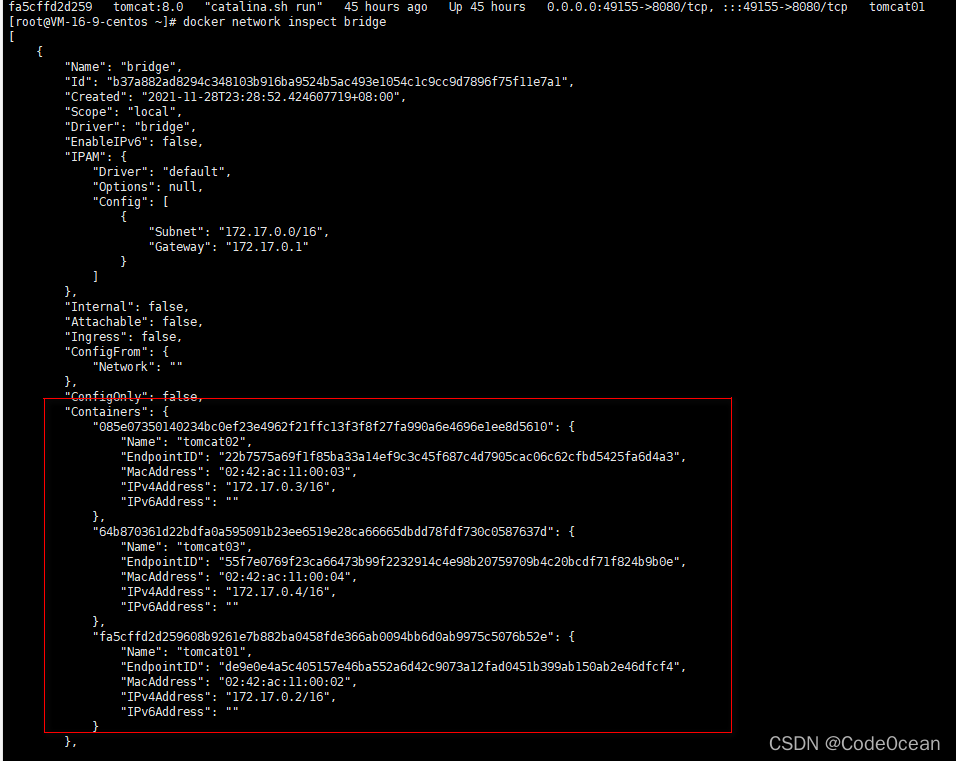

查看默認的網路bridge的詳細資訊

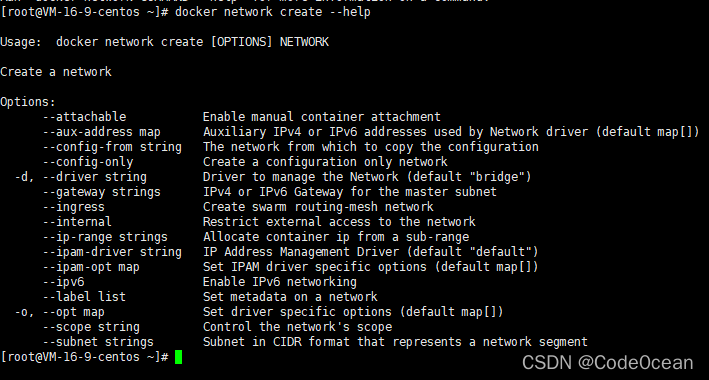

查看 network create命令的相關引數

下面自定義一個網路

docker network create --driver bridge --subnet 192.168.0.0/16 --gateway 192.168.0.1 mynet

引數說明：

 --driver bridge   #指定bridge驅動程式來管理網路
--subnet 192.168.0.0/16 #指定網段的CIDR格式的子網
--gateway 192.168.0.1 	#指定主子網的IPv4或IPv6網關

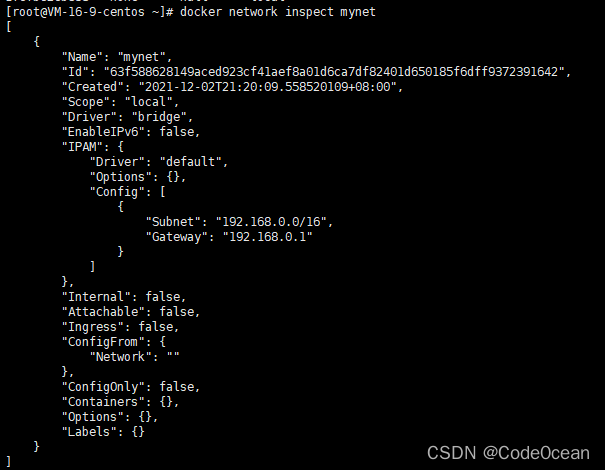

網路mynet創建成功后，查看網路資訊：

docker network inspect mynet

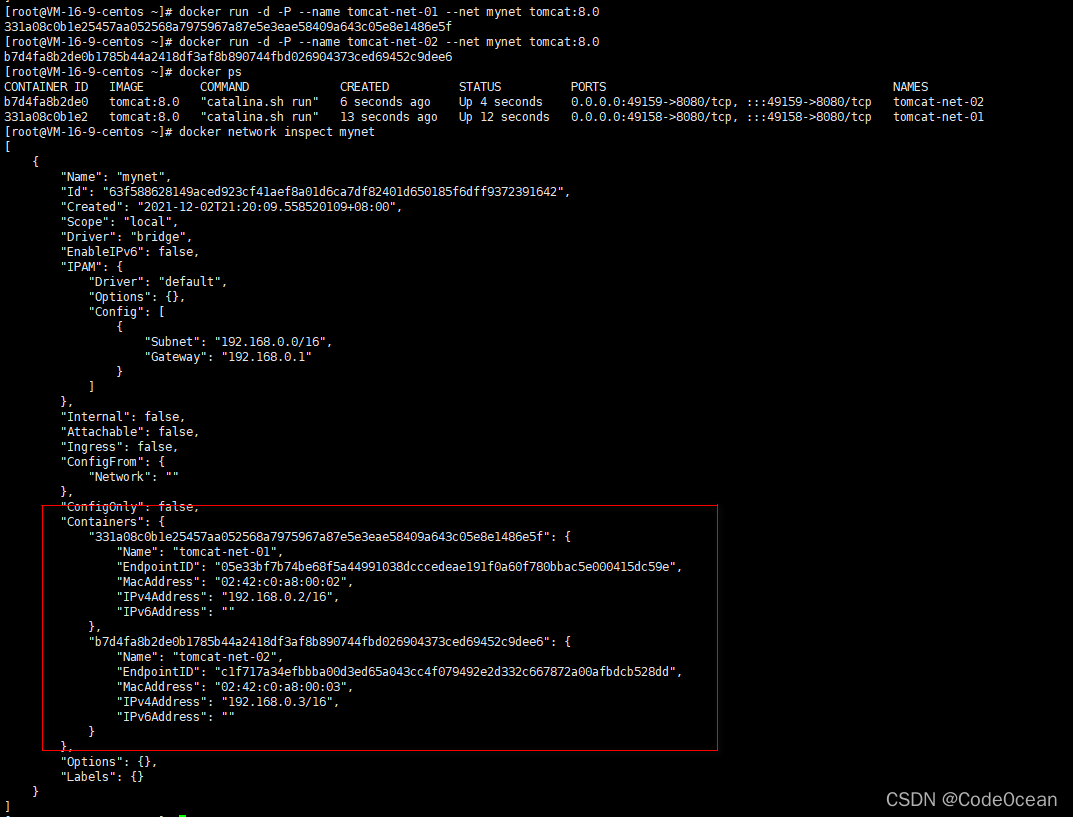

下面啟動兩個容器，指定使用該自定義網路mynet，測驗處于自定義網路下的容器，是否可以直接通過容器名進行網路訪問，

docker run -d -P --name tomcat-net-01 --net mynet tomcat
docker run -d -P --name tomcat-net-02 --net mynet tomcat
docker network inspect mynet

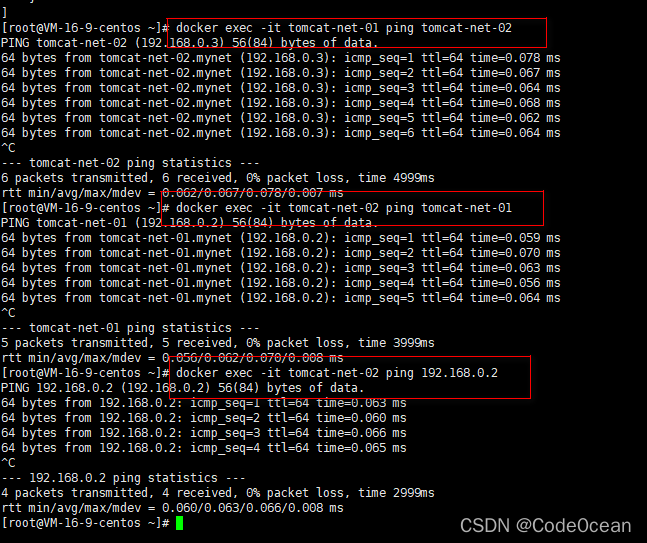

下面通過容器名來測驗容器tomcat-net-01 和容器tomcat-net-02之間是否能正常網路通信，

可以發現，在我們的自定義網路下，容器之間既可以通過容器名也可以通過ip地址進行網路通信， 我們自定義的網路默認已經幫我們維護了容器間的網路通信問題，這是實作網路互聯的推薦方式，

4. Docker網路之間的互聯

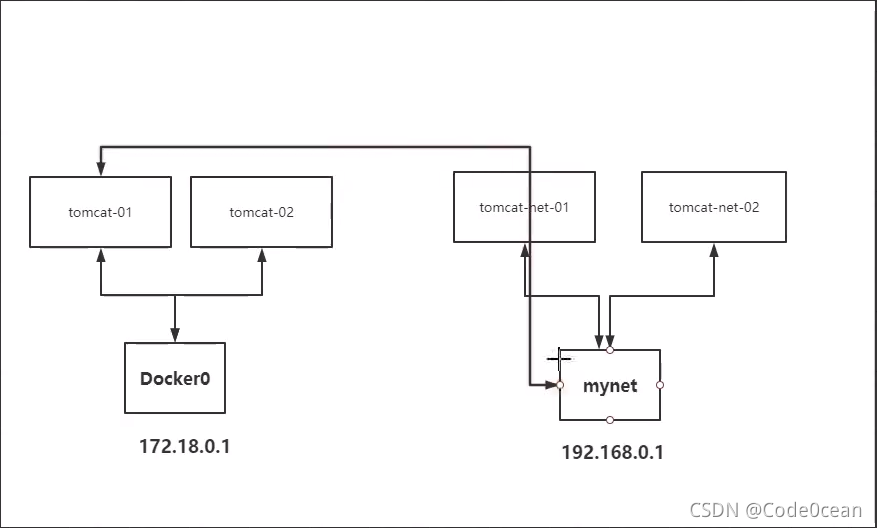

沒有設定的情況下，不同網路間的容器是無法進行網路連接的，如圖，兩個不同的網路docker0和自定義網路mynet的網路模型圖：

在默認網路bridge下啟動容器tomcat-01,嘗試連接mynet網路下的tomcat-net-01容器，

可以看到是無法網路連接的，不同Docker網路之間的容器需要連接的話需要把作為呼叫方的容器注冊一個ip到被呼叫方所在的網路上，需要使用docker connect命令，

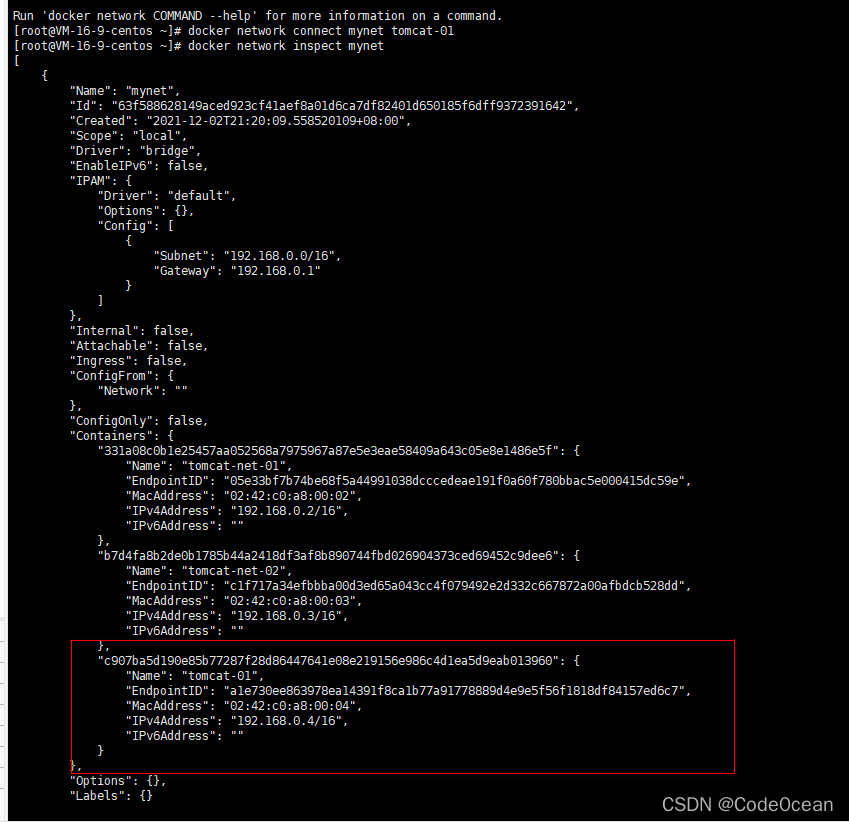

下面設定容器tomcat-01連接到mynet網路上，并查看mynet的網路詳情，可以看到給容器tomcat-01分配了一個ip地址，

docker network connect mynet tomcat-01

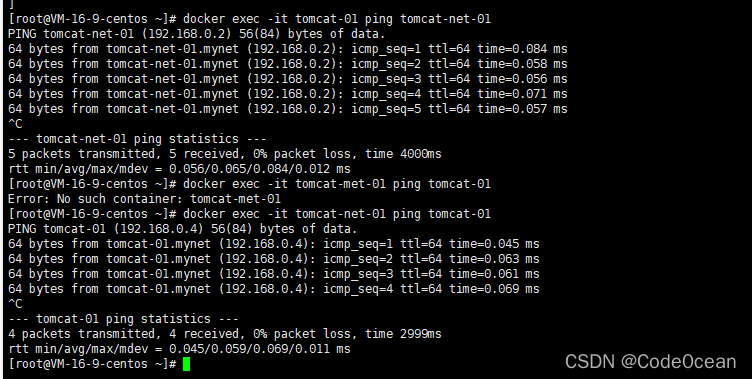

設定完成后我們就可以實作不同網路之間的容器互聯了，

5. Docker網路實戰練習

5.1 Redis集群部署

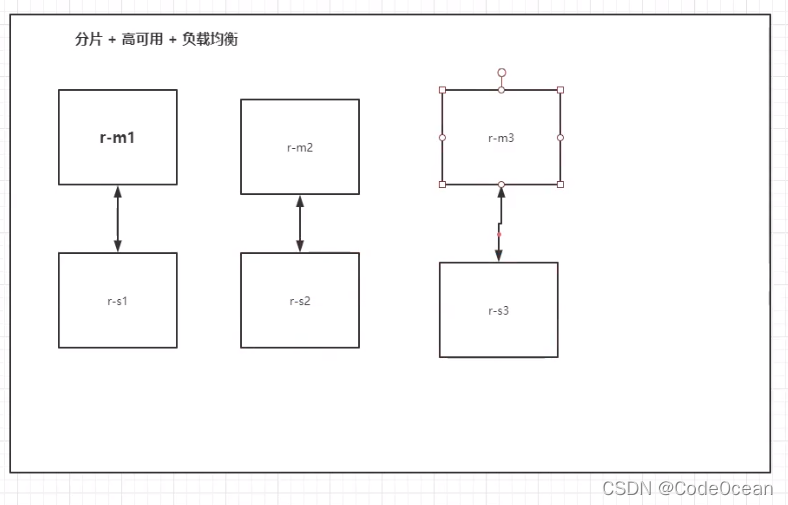

下面部署如圖所示的三主三從的Redis集群

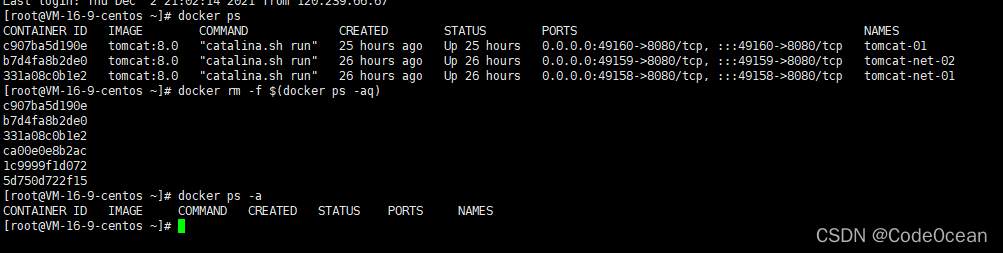

首先停掉所有的容器

docker rm -f $(docker ps -aq)

創建網路名為redis的自定義網路

docker network create redis --subnet 172.38.0.0/16

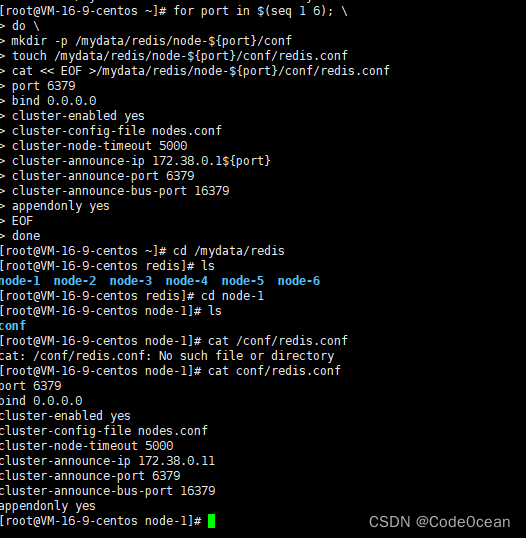

通過以下腳本創建六個Redis 的配置資訊：

for port in $(seq 1 6); \
do \
mkdir -p /mydata/redis/node-${port}/conf
touch /mydata/redis/node-${port}/conf/redis.conf
cat << EOF >/mydata/redis/node-${port}/conf/redis.conf
port 6379
bind 0.0.0.0
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip 172.38.0.1${port}
cluster-announce-port 6379
cluster-announce-bus-port 16379
appendonly yes
EOF
done

下面啟動6個Redis容器，設定對應的容器資料卷掛載，

#第1個Redis容器
docker run -p 6371:6379 -p 16371:16379 --name redis-1 \
    -v /mydata/redis/node-1/data:/data \
    -v /mydata/redis/node-1/conf/redis.conf:/etc/redis/redis.conf \
    -d --net redis --ip 172.38.0.11 redis:5.0.9-alpine3.11 redis-server /etc/redis/redis.conf
#第2個Redis容器
docker run -p 6372:6379 -p 16372:16379 --name redis-2 \
    -v /mydata/redis/node-2/data:/data \
    -v /mydata/redis/node-2/conf/redis.conf:/etc/redis/redis.conf \
    -d --net redis --ip 172.38.0.12 redis:5.0.9-alpine3.11 redis-server /etc/redis/redis.conf
#第3個Redis容器
docker run -p 6373:6379 -p 16373:16379 --name redis-3 \
    -v /mydata/redis/node-3/data:/data \
    -v /mydata/redis/node-3/conf/redis.conf:/etc/redis/redis.conf \
    -d --net redis --ip 172.38.0.13 redis:5.0.9-alpine3.11 redis-server /etc/redis/redis.conf
#第4個Redis容器
docker run -p 6374:6379 -p 16374:16379 --name redis-4 \
    -v /mydata/redis/node-4/data:/data \
    -v /mydata/redis/node-4/conf/redis.conf:/etc/redis/redis.conf \
    -d --net redis --ip 172.38.0.14 redis:5.0.9-alpine3.11 redis-server /etc/redis/redis.conf
#第5個Redis容器
docker run -p 6375:6379 -p 16375:16379 --name redis-5 \
    -v /mydata/redis/node-5/data:/data \
    -v /mydata/redis/node-5/conf/redis.conf:/etc/redis/redis.conf \
    -d --net redis --ip 172.38.0.15 redis:5.0.9-alpine3.11 redis-server /etc/redis/redis.conf
#第6個Redis容器
docker run -p 6376:6379 -p 16376:16379 --name redis-6 \
    -v /mydata/redis/node-6/data:/data \
    -v /mydata/redis/node-6/conf/redis.conf:/etc/redis/redis.conf \
    -d --net redis --ip 172.38.0.16 redis:5.0.9-alpine3.11 redis-server /etc/redis/redis.conf

或者通過腳本一次性啟動6個Redis容器：

for port in $(seq 1 6); \
do
docker run -p 637${port}:6379 -p 1637${port}:16379 --name redis-${port} \
-v /mydata/redis/node-${port}/data:/data \
-v /mydata/redis/node-${port}/conf/redis.conf:/etc/redis/redis.conf \
-d --net redis --ip 172.38.0.1${port} redis:5.0.9-alpine3.11 redis-server /etc/redis/redis.conf; \
done

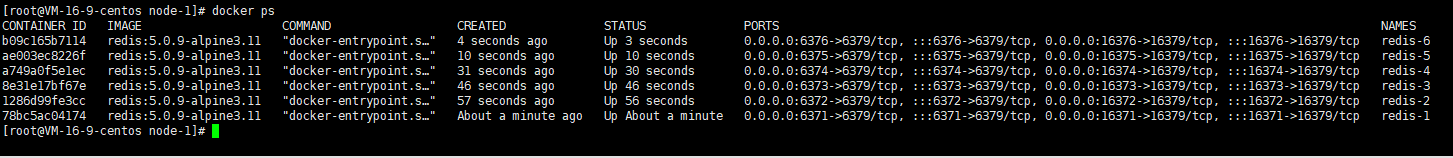

執行上述腳本，運行結果如下：

下面進入到redis-1容器中創建集群

redis-cli --cluster create 172.38.0.11:6379 172.38.0.12:6379 172.38.0.13:6379 172.38.0.14:6379 172.38.0.15:6379 172.38.0.16:6379 --cluster-replicas 1

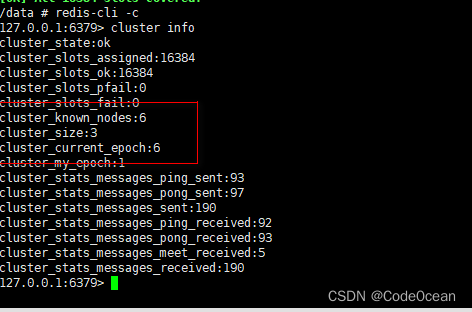

查看集群資訊

redis-cli -c
cluster info

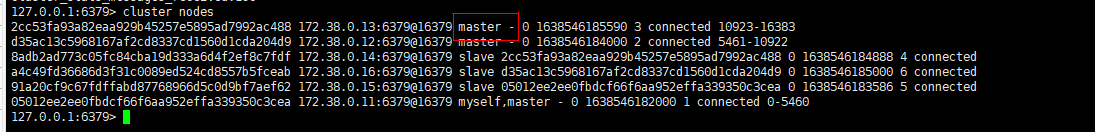

查看節點資訊cluster nodes,可以清楚的看到Redis節點的主從關系，

測驗主從復制是否生效，設定一個key，可以看到我們重定向到了Redis-3節點，處理該操作的是Redis-3節點，

新建一個會話，停止Redis-3容器服務，此時重新連接Redis-cli客戶端，再次獲取k1，重定向到了Redis-3節點的從節點Redis-4中處理，

5.2 SpringBoot專案打包鏡像

SpringBoot專案打包鏡像分為以下五個步驟
(1)構建SpringBoot專案

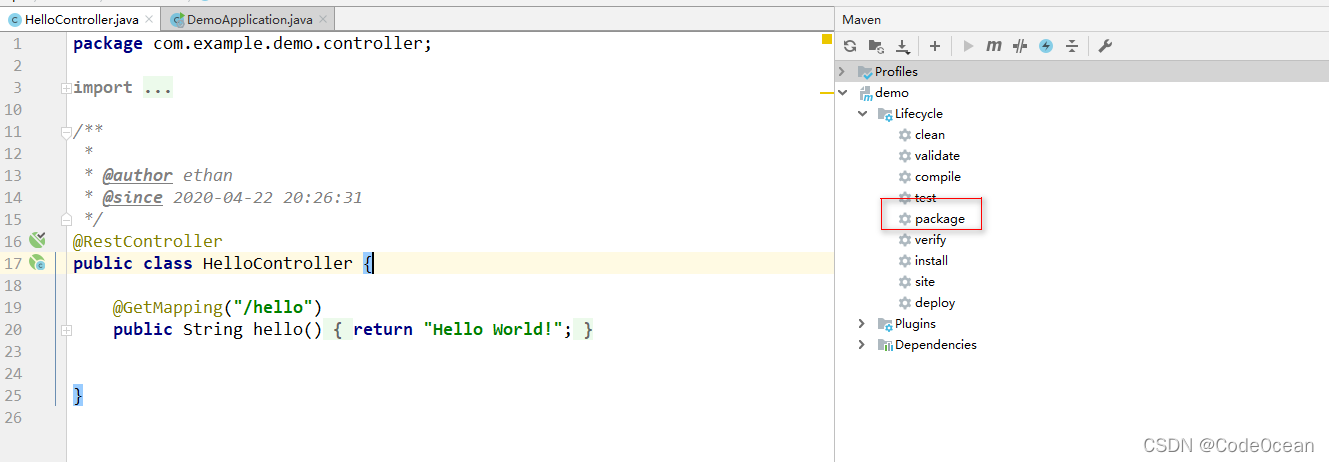

在idea中構建一個最簡單的Spring Boot專案，寫一個介面，啟動專案本地測驗能否正常呼叫，

/**
 * @author ethan
 * @since 2020-04-22 20:26:31
 */
@RestController
public class HelloController {

    @GetMapping("/hello")
    public String hello(){
        return "Hello World!";
    }
}

(2)打包應用
使用Maven的package打包Spring Boot專案，生成jar包

(3)撰寫Dockerfile
撰寫Dockerfile，內容如下

FROM java:8
COPY *.jar /app.jar
CMD ["--server.port=8080"]
EXPOSE 8080
ENTRYPOINT ["java","-jar","/app.jar"]

(4)構建鏡像
將打包生成的jar包和撰寫的Dockerfile檔案發送到服務器上

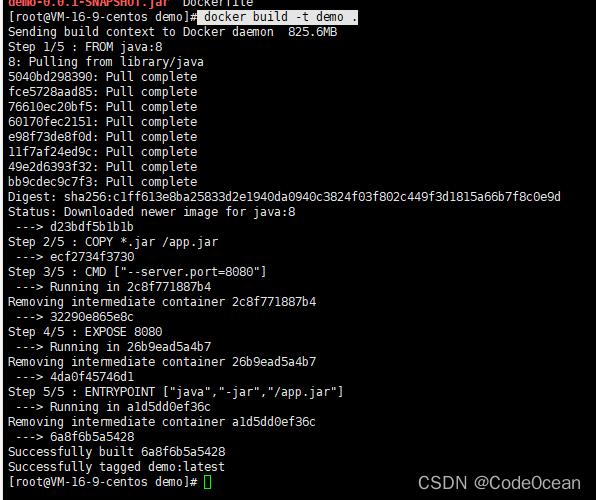

使用build命令構建鏡像

 docker build -t demo .

(5)發布運行

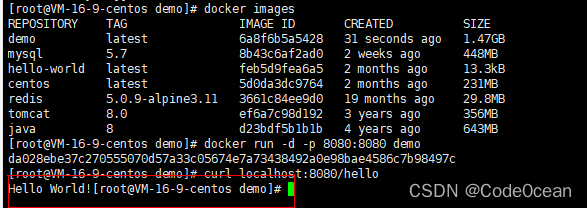

完成鏡像的構建后，運行鏡像，測驗/hello介面能否正常訪問，

 docker run -d -p 8080:8080 demo
 curl localhost:8080/hello
