前言
相關模塊的資料不再贅述，已經有很多人寫過，這里給出其中一篇我覺得寫的比較詳細的文章鏈接：模塊資料介紹：
探究人體紅外傳感器HC-SR501
STM32學習筆記 二、基于STM32F103C8T6和STM32CubeMX實作UART串口通信資料收發

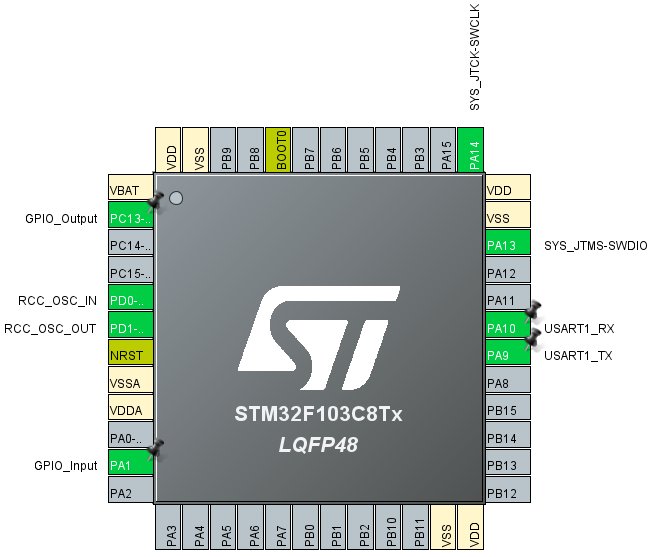

一、配置CubeMX
1、新建工程;
2、配置時鐘源，在RCC里面的HSE配置的是晶振時鐘;
3、配置程式燒錄引腳SYS為SWD模式;
4、配置GPIO輸出口，配置一個LED燈（我的板子是PC13），起到串口成功接收到資料時的指示作用;
5、配置GPIO輸入口，用來讀取模塊的輸出電平，我選的是PA1口;
6、配置串口收發引腳;
7、配置時鐘樹，我還是開到最高的72MHz;
8、進行專案設定，最后生成代碼，CubeMX部分就大功告成了
二、硬體連線部分
CH340 ? STM32F103C8T6最小系統板：
?TX ??????????? RX
?RX ???? ???????TX
DAP-LINK ? STM32F103C8T6最小系統板
??3.3V????? ????????VCC
??GND ???? ????????GND
??SWIO ??? ????????SWIO
?SWCLK??? ???????SWCLK
HC-SR501模塊 ? STM32F103C8T6最小系統板
????OUT????????????????? PA1
????GND????? ? ??????????GND
HC-SR501模塊 ? DAP-LINK （這里注意模塊供電范圍為4.5V-20V，用3.3V無法驅動）
?????VCC???? ? ???5V
三、邏輯代碼部分
代碼很簡單，在之前工程的基礎上，僅用在while里進行修改
/* USER CODE BEGIN 4 */
/* USER CODE BEGIN WHILE */
while (1)
{
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1) == 1)
{
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);//滅燈
printf("有人\r\n");
HAL_Delay(100);
}
else
{
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);//亮燈
printf("沒人\r\n");
HAL_Delay(1000);
}
}
/* USER CODE END 3 */

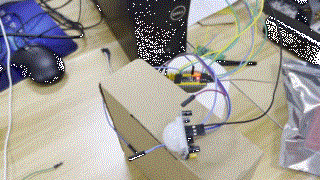

現象：
感應到人體，板載LED綠燈亮，同時串口列印“有人”，
注意：

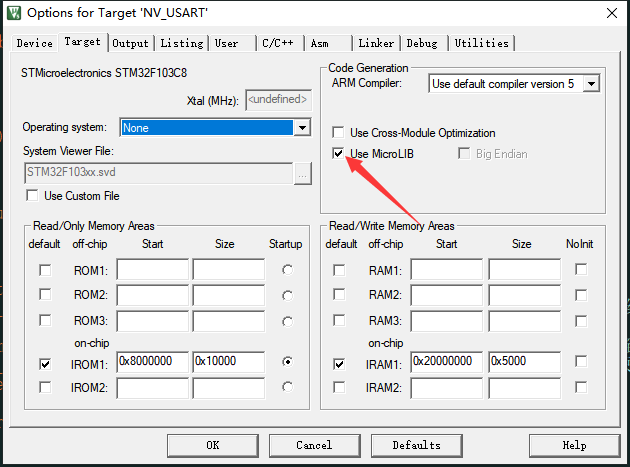

重定義printf后，必須在target里面勾選上MicroLIB，呼叫一下這個微型庫，不然一直卡在里面，
