系統總體架構

系統要求

眾所周知，這是一個課程作業，以下要求由翻譯軟體翻譯，

router、web和file服務器將使用UbuntuLinux20.04 server作為作業系統，而員工桌面將使用UbuntuLinux20.04 desktop

模擬公司內部網路系統，router將用作外部網路/互聯網的NAT路由器和內部網路的路由器，它還為公司內部網路的mycompany.com域托管DNS服務，公司需要訪問web服務器www.mycompany.com、DNS服務器DNS.mycompany.com和檔案服務器home.mycompany.com，

web服務器將承載Apache2 web服務，檔案根是/www，它從ZFS池webpool裝入名為/webpool/doc的dataset，該dataset由鏡像中2個磁盤的VDEV生成，

file服務器將承載一個ZFS池datapool，該資料池由配置為雙奇偶校驗RAID-Z pool的3個磁盤組成的VDEV組成，有一個dataset，即從池中創建的datapool/home，資料集datapool/home作為NFS共享匯出，掛載到desktop的/home目錄（存疑，這個目錄特別陰間），并在desktop開機時自動掛載，

虛擬網路設定

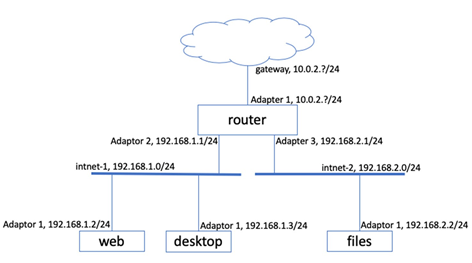

由圖片可知，需要三個子網，分別是intnet1，intnet2，以及一個nat網路，注意，是否勾選將主機虛擬配接器連接到此網路和使用本地DHCP服務將IP地址分配給虛擬機全憑個人興趣，warning：若nat網路勾選將主機虛擬配接器連接到此網路可能會導致無法上網

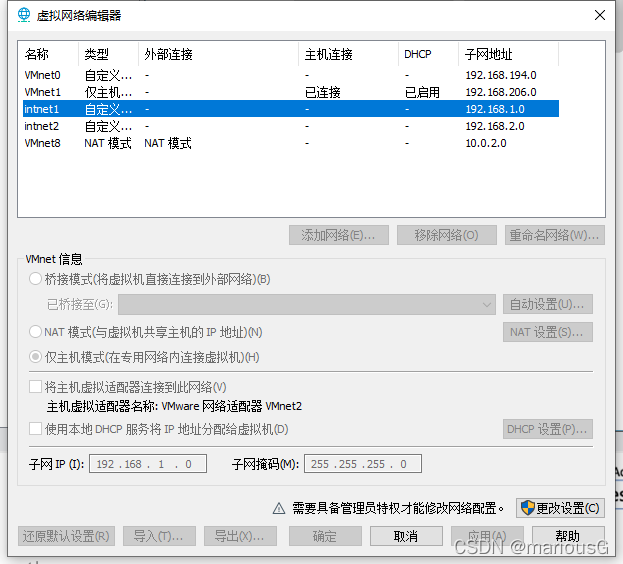

intnet1：

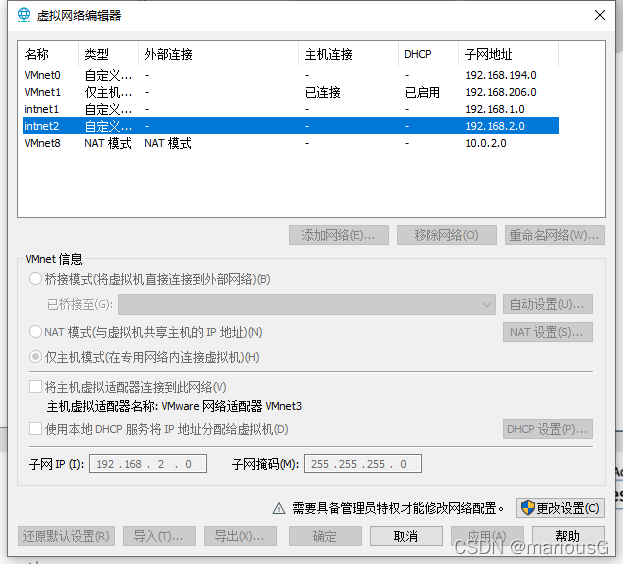

intnet2：

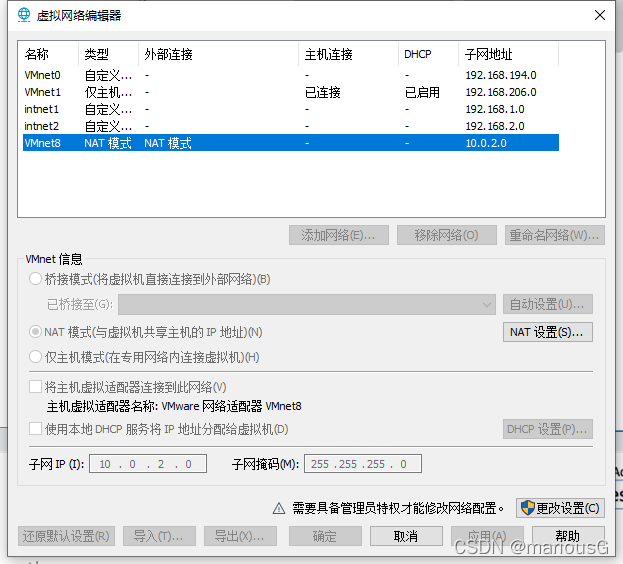

nat網路：

虛擬機設定

共4臺虛擬機，其配置如下（主要是網路選擇，如果要添加硬碟，請務必關機！！！）：

desktop：

router：三個網卡

web server：

file server：

配置網路

router

配置router的靜態ip

sudo  pico /etc/netplan/00-installer-config.yaml

修改這個檔案

# This is the network config written by 'subiquity'
network:
  ethernets:
    ens33:
      addresses:
             - 10.0.2.100/24
      gateway4: 10.0.2.1
      nameservers:
              addresses: [10.0.2.100]
      optional: true
    ens38:
      addresses:
             - 192.168.1.1/24
      optional: true
    ens39:
      addresses:
             - 192.168.2.1/24
      optional: true
  version: 2

CTRL x保存，使配置生效：

sudo netplan apply

檢查是否配置成功

ip addr

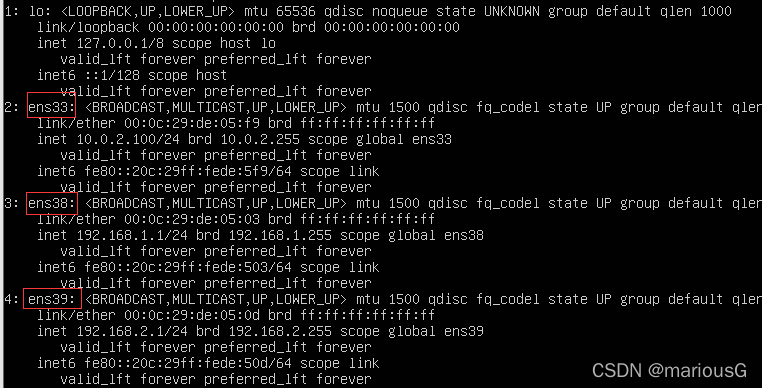

出現三個網卡，對應三個地址

web server

sudo  pico /etc/netplan/00-installer-config.yaml

注意：gateway4的地址就是router的ens38對應的地址

# This is the network config written by 'subiquity'
network:
  ethernets:
    ens33:
      addresses:
             - 192.168.1.2/24
      gateway4: 192.168.1.1
      nameservers:
              addresses: [10.0.2.100]
      optional: true
  version: 2

sudo netplan apply

file server

sudo  pico /etc/netplan/00-installer-config.yaml

# This is the network config written by 'subiquity'
network:
  ethernets:
    ens33:
      addresses:
             - 192.168.2.2/24
      gateway4: 192.168.2.1
      nameservers:
              addresses: [10.0.2.100]
      optional: true
  version: 2

sudo netplan apply

desktop

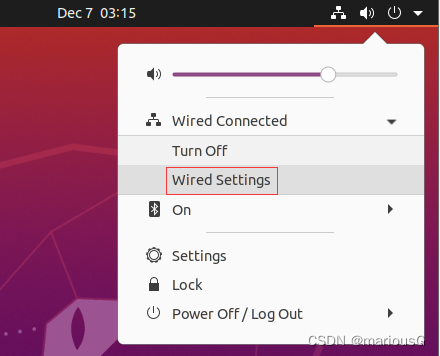

點擊右上角的電源標識，選擇Wired Connected，選擇wired settings

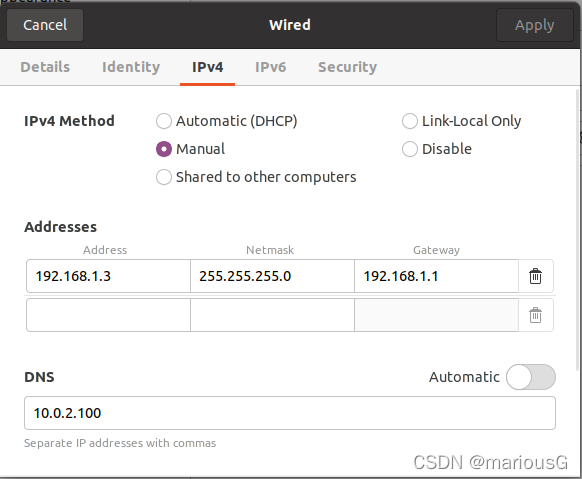

如圖配置

然后把網關了，再開開

可以幾臺機器互相ping看看是否可以ping通，但此時除了router其他都不能上網，需要設定iptables

sudo su
echo 1 > /proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -o ens33 -j MASQUERADE
exit

這樣幾臺機器應該都可以ping baidu.com

配置DNS

安裝bind9

sudo apt update
sudo apt-get install bind9 dnsutils
sudo  pico /etc/bind/named.conf.options

forwarders {
202.119.24.18;	# SEU DNS
8.8.8.8;	# Google Public DNS
};

sudo service bind9 restart

可以dig uniseu.edu試試成沒成，不過這么霉的網站就不要挖了

配置named.conf.local

sudo  pico /etc/bind/named.conf.local

//
// Do any local configuration here
//

// Consider adding the 1918 zones here, if they are not used in your
// organization
//include "/etc/bind/zones.rfc1918";
zone
"mycompany.com"{ type master;
file "/etc/bind/db.mycompany.com";
};
zone "2.0.10.in-addr.arpa" { type master;
notify no;
file "/etc/bind/db.10";
};
zone "1.168.192.in-addr.arpa" { type master;
notify no;
file "/etc/bind/db.192.168.1";
};
zone "2.168.192.in-addr.arpa" { type master;
notify no;
file "/etc/bind/db.192.168.2";
};

配置里提到了四個檔案，逐個創建

設定forward zone檔案：

創建db.mycompany.com（db.local相當于是個模板）

sudo cp /etc/bind/db.local /etc/bind/db.mycompany.com
sudo pico /etc/bind/db.mycompany.com

;
; BIND data file for local loopback interface
;
$TTL	604800
@	IN	SOA	dns.mycompany.com. asl.seu.edu.cn.(
			2019112001	; Serial
			 604800		; Refresh
			  86400		; Retry
			2419200		; Expire
			 604800 )	; Negative Cache TTL
;
@	IN	NS	dns.mycompany.com.
@	IN	A	127.0.0.1
@	IN	AAAA	::1

dns    	IN	A	10.0.2.100
desktop IN	A	192.168.1.3
home	IN	A	192.168.2.2
www    	IN	A	192.168.1.2

#dns	IN	CNAME server
#www	IN	CNAME server

設定reverse zone 檔案

創建db.10

sudo cp /etc/bind/db.local /etc/bind/db.10
sudo pico /etc/bind/db.10

;
; BIND reverse data file for local loopback interface
;
$TTL	604800
@	IN	SOA	dns.mycompany.com. asl.seu.edu.cn. (
			2019112001	; Serial
			 604800		; Refresh
			  86400		; Retry
			2419200		; Expire
			 604800 )	; Negative Cache TTL
;
@	IN	NS	dns.mycompany.com.
100	IN	PTR	DNS.mycompany.com.

創建db.192.168.1

sudo cp /etc/bind/db.local /etc/bind/db.192.168.1
sudo pico /etc/bind/db.192.168.1

;
; BIND reverse data file for local loopback interface
;
$TTL	604800
@	IN	SOA	dns.mycompany.com. asl.seu.edu.cn. (
			2019112001	; Serial
			 604800		; Refresh
			  86400		; Retry
			2419200		; Expire
			 604800 )	; Negative Cache TTL
;
@	IN	NS	dns.mycompany.com.
2	IN	PTR	www.mycompany.com.

創建db.192.168.2

sudo cp /etc/bind/db.local /etc/bind/db.192.168.2
sudo pico /etc/bind/db.192.168.2

;
; BIND reverse data file for local loopback interface
;
$TTL	604800
@	IN	SOA	dns.mycompany.com. asl.seu.edu.cn. (
			2019112001	; Serial
			 604800		; Refresh
			  86400		; Retry
			2419200		; Expire
			 604800 )	; Negative Cache TTL
;
@	IN	NS	dns.mycompany.com.
2	IN	PTR	home.mycompany.com.

重啟bind9

sudo service bind9 restart

檢查配置是否有問題（自信的人可以跳過）不報錯就行

cd /etc/bind
sudo named-checkconf
sudo named-checkzone mycompany.com db.mycompany.com
sudo named-checkzone 2.0.10.in-addr.arpa. db.10
sudo named-checkzone 1.168.192.in-addr.arpa. db.192.168.1
sudo named-checkzone 2.168.192.in-addr.arpa. db.192.168.2

檢查是否dns能夠正向決議，只需幾臺機子用host name互ping

檢測是否能反向決議，可以在web server上

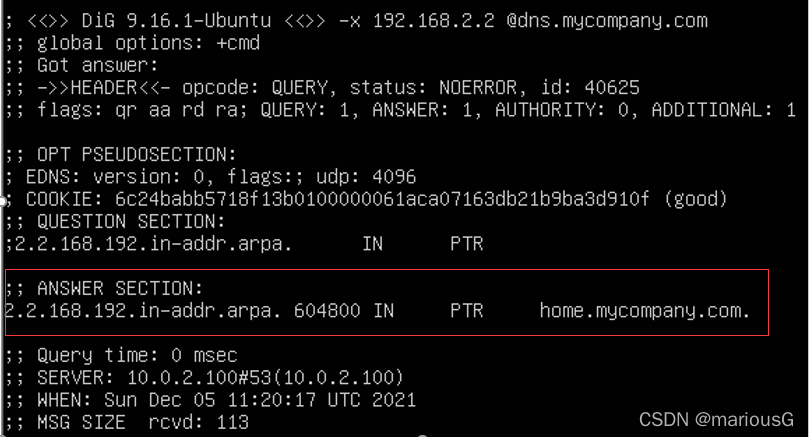

dig -x 192.168.2.2@dns.mycompany.com

配置file server

關機！！！在file server上新增3個1G的SATA硬碟

在file server上,查看當前磁盤狀況

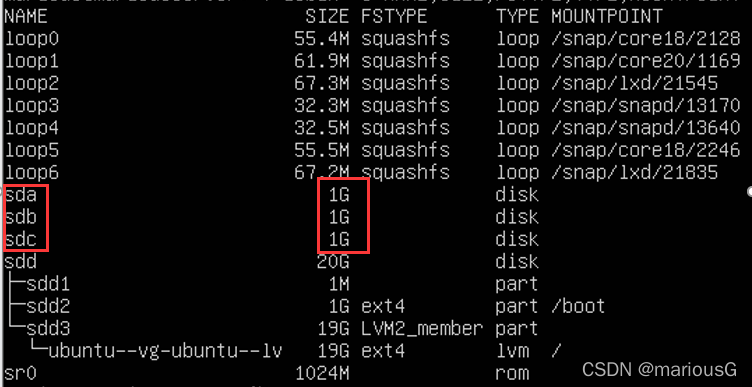

lsblk -o NAME,SIZE,FSTYPE,TYPE,MOUNTPOINT

列出來的這三個1G的小磁盤，這就是用來做zfs的

安裝zfsutils-linux，做一個名叫datapool的zpool，創建datapool/home的資料集

sudo apt install zfsutils-linux
#注意這里用來做zfs的盤一定是新加的盤！可能并不是sda sdb sdc
sudo zpool create datapool mirror /dev/sda /dev/sdb /dev/sdc
sudo zfs create datapool/home

安裝nfs-kernel-server

sudo apt install nfs-kernel-server

修改/etc/exports（大概是和權限有關吧

sudo pico /etc/exports

在最后面添加一行

/datapool/home	*(rw,sync,no_root_squash)

重啟

sudo systemctl start nfs-kernel-server.service
reboot

在desktop

如果閣下是個謹慎的人，可以先查看有什么能掛的

showmount -e home.mycompany.com

開掛（但如果閣下并非本校本課程的學生，且閣下的/home檔案夾下有一個用戶名檔案夾，建議不要掛到/home這么陰間的地方，而是掛載到一個空的檔案夾下，因為如果不空，mount后檔案夾原來的東西就看不到了，當然，掛了也不用擔心，umount就又能看到了，

注：三三提供了一個方法，就是把原來/home的檔案拷貝挪移到新的/home里，但是這樣筆者出現了一些奇奇怪怪的問題，讀者自求多福吧

#建議不要掛載到/home，因為筆者暫時沒有找到很好的處理方法
sudo mount -t nfs home.mycompany.com:/datapool/home /home

設定開機自動掛（高危！）

sudo pico /etc/fstab

在最后添加一行，但同樣的，筆者非常，非常不建議在這里真的掛到/home，建議添加個別的檔案夾看看效果就行了，如果不信邪，建議在這里存個快照

#highly not recommended！！！！！！！！
home.mycompany.com:/datapool/home /home nfs defaults,user,exec 0 0

配置web server（apache）

安裝lamp（可能只用apache就行了，不過之前把lamp都安了就這樣吧

sudo apt update
sudo apt install lamp-server^
#注意這個尖尖

編輯apache2的默認主頁

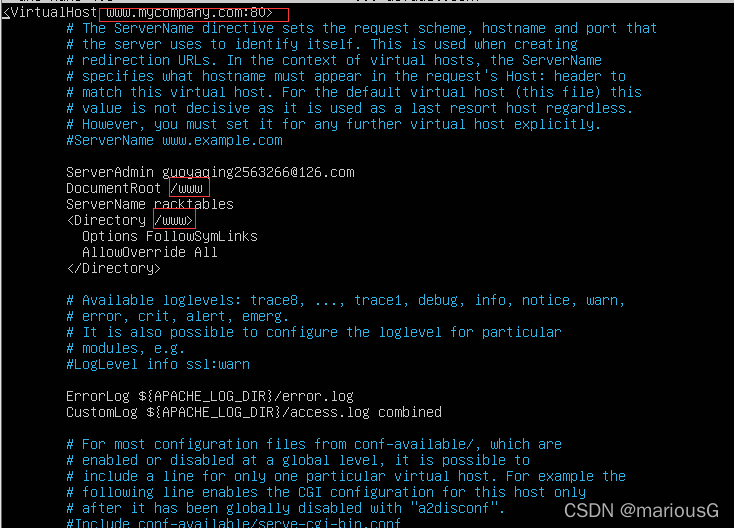

sudo pico /etc/apache2/sites-available/000-default.conf

設定檔案根為/www

添加倆新sata盤，做池子，不多贅述，和file server如出一轍（注意名字是webpool/doc）但是筆者依然不明白意圖何在

sudo apt install zfsutils-linux
#注意這里用來做zfs的盤一定是新加的盤！可能并不是sda sdb
sudo zpool create webpool mirror /dev/sda /dev/sdb
sudo zfs create webpool/doc
sudo apt install nfs-kernel-server
sudo pico /etc/exports
#添加一行
/webpool/doc	*(rw,sync,no_root_squash)
#重啟
sudo systemctl start nfs-kernel-server.service
reboot

開掛

sudo mkdir /www
#localhost是因為自己掛自己，其實我也不理解到底為啥這樣要求
sudo mount -t nfs localhost:/webpool/doc /www

寫一個主頁

sudo pico /www/index.php

<html>
 <head>
  <title>home</title>
 </head>
 <body>
 <?php echo '<p> This is the homepage of mycompany.com, welcome! </p>'; ?>
 </body>
</html>

這樣直接訪問會403，所以來一套組合拳

sudo chmod 777 /www
sudo chmod a=rw '/www'
sudo pico /etc/apache2/apache2.conf
#將"Require all denied"修改成"Require all granted"

感謝解決Apache提示"You don't have permission to access..."錯誤_老蔣部落

重啟apache

sudo systemctl reload apache2

在desktop上訪問www.mycompany.com

這樣成功就可以了
