本文由RT-Thread論壇用戶@DENGCHOW原創發布：https://club.rt-thread.org/ask/article/3187.html
“這么說吧，就是為了這口醋，我才包的這頓餃子，”
倉庫地址：https://gitee.com/dengchow/yuheng-riscv-soc.git
〇、前言
本文記錄的是在 risc-v 芯片上移植 rt-thread nano 的程序，
使用到的 risc-v 芯片是玉衡（YuHeng，yuheng-riscv），一款并不存在于現實世界的芯片，同 picorv32 和 darkriscv 一樣，僅存在與仿真環境中，
一、硬體平臺
玉衡（YuHeng，yuheng-riscv）基于開源 RISC-V 指令集架構，是一款極簡的 32 位 RISC-V 處理器核，僅用于檢測和實驗，
玉衡不具備任何商用價值，但可以作為很好的學習平臺，
使用玉衡，能夠很好的了解計算機體系結構、作業系統、通信協議、編譯原理等相關知識，
另外，所有的運行環境均為精簡搭建，因此還可以很輕易的熟悉搭建程序，
不僅會用，還要知道為什么會用，是當初設計的初衷，
特點與功能
-
支持 RV32IMFD 擴展指令集，通過RISC-V指令兼容性測驗
-
采用五級流水線設計：IF、ID、EX、MEM、WB
-
采用自定義的總線設計：RBM（RISC-V Bus Matrix）
-
支持中斷：矢量中斷和非矢量中斷
-
支持多種外設： UART、TIMER 等
-
支持 C 程式運行
-
支持 RT-Thread Nano 3.1.5
-
支持 UART 模擬器，可在仿真環境中進行除錯
-
…
二、軟體平臺
rtthread nano 的版本是 3.1.5，直接從官網上下載的，
之所以不使用完整版 rt-thread，是因為我個人認為 rt-thread 的精華是 kernel 和 FinSH，
因此 rtthread nano 足夠了，
其實根本的原因是 YuHeng 上只有最最基本的外設，除了 UART 就是 TIMER，慚愧，
三、移植程序
移植程序比較特殊，因為是先有的 rtthread nano，然后才去改造的 yuheng-riscv，
最終效果
-

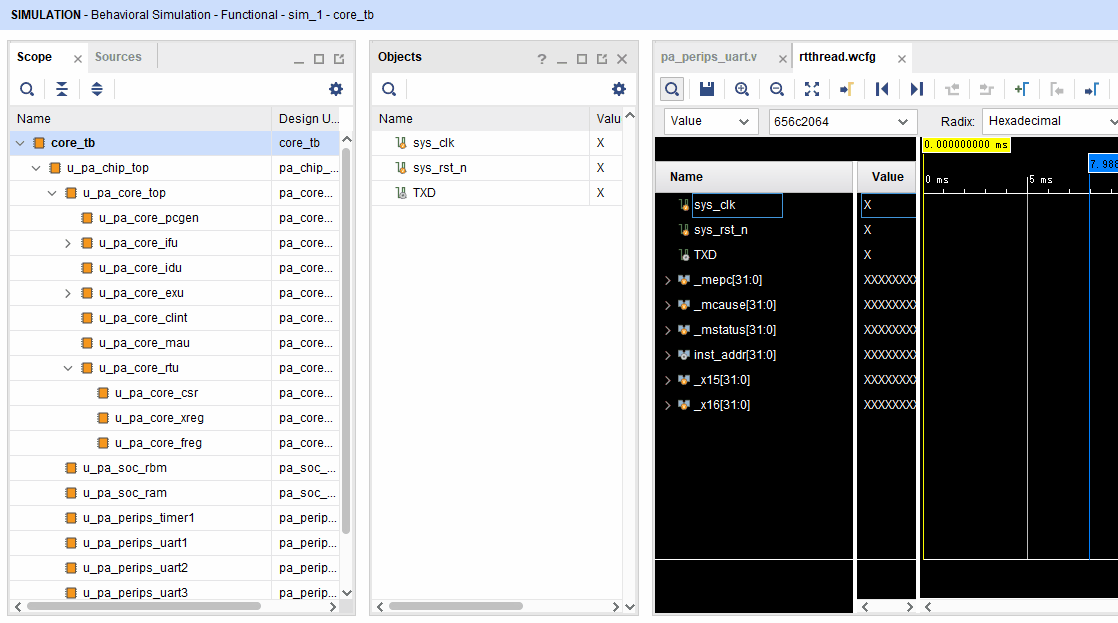

使用專案中給出的運行腳本，可以直接創建出 Vivado 工程，
-
為了方便 Simulation，設計一個 uart_monitor，有了它之后，就可以直接在 testbench 中捕捉 UART 的輸出，
- 仿真是比較慢的，

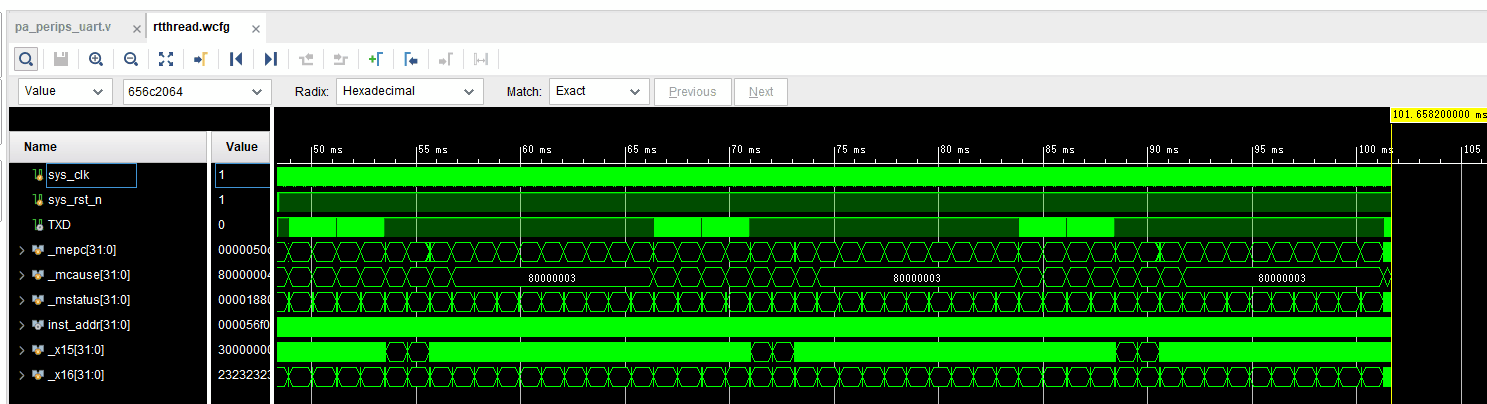

- 由于是在 Vivado 上進行 Simulation，可以監視任何一個信號，
- 從 wave 和 log 兩個角度進行結果輸出，
接下來，介紹一下移植程序，
移植程序
rtthread 調度執行緒的時候使用到 rt_hw_context_switch 和 rt_hw_context_switch_to 兩個函式，
而這兩個函式實際并沒有真的去切換執行緒，在 ARM Cortex 中會觸發 PendSV 中斷，在 PendSV 中完成的執行緒切換，
在中科藍訊的 ab32vg1 中，是有一個 low_prio_irq 的，作用和 PendSV 是一樣的，
很尷尬， yuheng-riscv 中是沒有類似的設定，
在設計 yuheng-riscv 是只有非矢量中斷的，即只有一個固定的中斷 trap_handler，然后通過軟體來構建中斷向量表，
如 sdk\rtthread-nano\interrupt.c 中所示，
本著盡量不改動 rtthread nano 原始碼的出發點，決定對 yuheng-riscv 的中斷機制進行修改，
- 增加硬體中斷向量表，

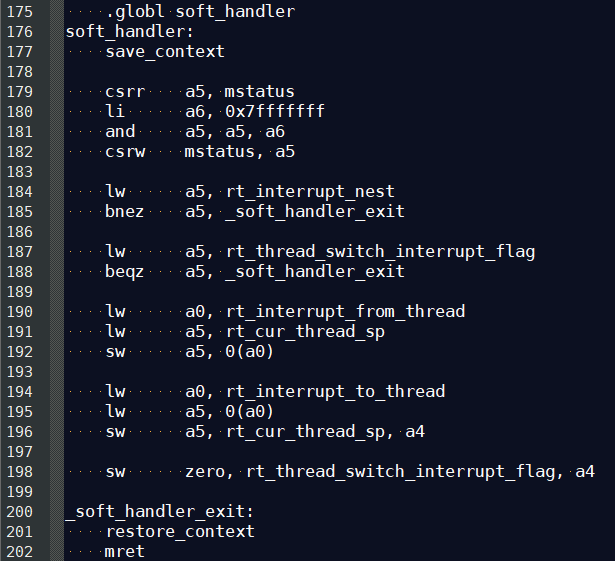

- 增加 soft_handler 中斷用于執行緒切換，

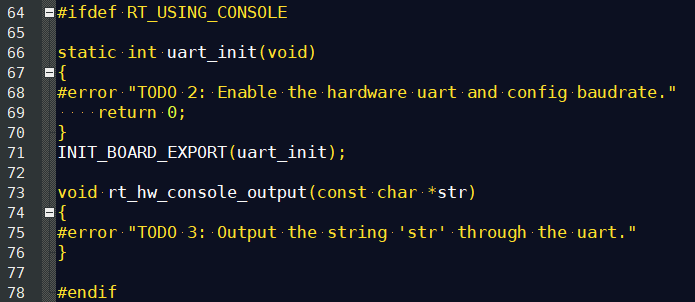

剩余的移植作業如 tick 的添加， UART 的添加，這個就不做介紹了，畢竟 rtthread nano 中通過 TODO 都進行標識了，
一步一步的修改添加即可，
四、總結
總之，rtthread 還是很友好的，
整體來說 yuheng-riscv 還只是一個 demo，功能是有了，性能還是差不少，
“醋還行，餃子差點，”
