iptables firewall

iptables 防火墻

一、實驗目的

1.學習iptables的作業機制

2.掌握iptables包過濾命令以及規則

二、實驗環境

系統環境：Windows環境， kali環境，XP環境

三、實驗原理

1．iptables簡介
     從1.1內核開始，linux就已經具有包過濾功能了，在2.0的內核中我們采用ipfwadm來操作內核包過濾規則，之后在2.2內核中，采用了大家并不陌生的 ipchains來控制內核包過濾規則，在2.4內核中我們不再使用ipchains，而是采用一個全新的內核包過濾管理工具一iptables，這個全新的內核包過濾工具將使用戶更易于理解其作業原理，更容易被使用，當然也將具有更為強大的功能，
     iptables只是一個內核包過濾的工具, iptables可以加入、插入或洗掉核心包過濾表格(鏈)中的規則，實際上真正來執行這些過濾規則的是netfilter(Linux內核中一個通用架構)及其相關模塊(如 iptables模塊和 nat模塊)，
     netfilter提供了一系列的“表(tables)”，每個表由若干“鏈(chains)”組成，而每條鏈中有一潭訓數條規則(rule)組成，我們可以這樣來理解，netfilter是表的容器，表是鏈的容器，鏈又是規則的容器，
     netfilter系統預設的表為“filter”，該表中包含了INPUT、FORWARD和 OUTPUT3個鏈，
     每一條鏈中可以有一潭訓數條規則，每一條規則都是這樣定義的“如果資料包頭符合這樣的條件，就這樣處理這個資料包”，當一個資料包到達一個鏈時，系統就會從第一條規則開始檢查，看是否符合該規則所定義的條件:如果滿足，系統將根據該條規則所定義的方法處理該資料包;如果不滿足則繼續檢查下一條規則，最后，如果該資料包不符合該鏈中任一條規則的話，系統就會根據預先定義的策略(policy)來處理該資料包，

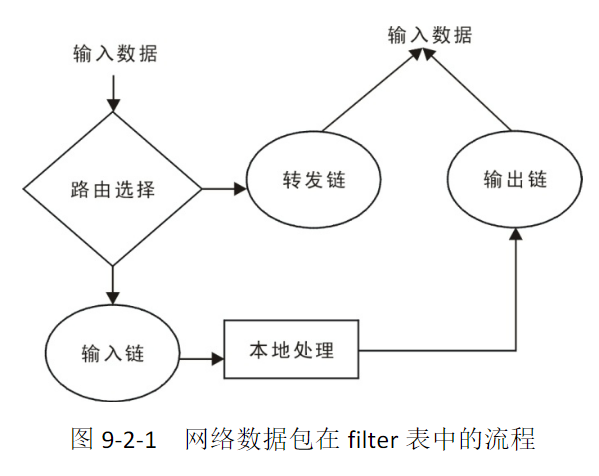

資料包在filter表中的流程如圖9-2-1所示，有資料包進入系統時，系統首先根據路由表決定將資料包發給那一條鏈，則可能有三種情況:

     (1)如果資料包的目的地址是本機，則系統將資料包送往INPUT鏈，如果通過規則檢查，則該包被發給相應的本地行程處理;如果沒有通過規則檢查，系統就會將這個包丟掉，
     (2)如果資料包的目的地址不是本機，也就是說，這個包將被轉發，則系統將資料包送往FORWARD鏈，如果通過規則檢查，則該包被發給相應的本地行程處理;如果沒有通過規則檢查，系統就會將這個包丟掉，
     (3)如果資料包是由本地系統行程產生的，則系統將其送往OUTPUT鏈，如果通過規則檢查，則該包被發給相應的本地行程處理如果沒有通過規則檢查，系統就會將這個包丟掉，
當我們在使用iptablesNAT功能的時候，我們所使用的表不再是“filter”表，而是“nat”表，所以我們必須使用“-tnat”選項來顯式地指明，因為系統預設的表是“filter"，所以在使用filter 功能時，我們沒有必要顯式的指明“-tfilter”，同“filter”表一樣，nat 表也有三條預設的鏈，這三條鏈也是規則的容器，它們分別是：
     (1)PREROUTING;可以在這里定義進行目的NAT的規則，因為路由器進行路由時只檢查資料包的目的IP地址，為了使資料包得以正確路由，我們必須在路由之前就進行目的NAT，
     (2)POSTROUTING:可以在這里定義進行源NAT的規則，在路由器進行路由之后才進行源NAT，
     (3)OUTPUT:定義對本地產生的資料包的目的NAT規則，

2.iptables常用操作語法

3.NAT作業原理
     NAT的基本思想是為每個企業分配一個IlP地址(或者是很少幾個)來進行Internet 傳輸，在企業內部，每個電腦取得一唯一的IP地址來為內部傳輸做路由，然而，當封包離開企業，進入ISP之后，就需要進行地址轉換了，為了使這個方案可行，IP地址的范圍被聲明為私有的，企業可以隨意在內部使用他們，僅有的規則是，沒有包含這些地址的封包出現在Internet上，

「說明」 IP私有地址范圍是:10.0.0.0～10.255.255.255/8、172.16.0.0 ~172.31.255.255/12、192.168.0.0～192.168.255.255/16，

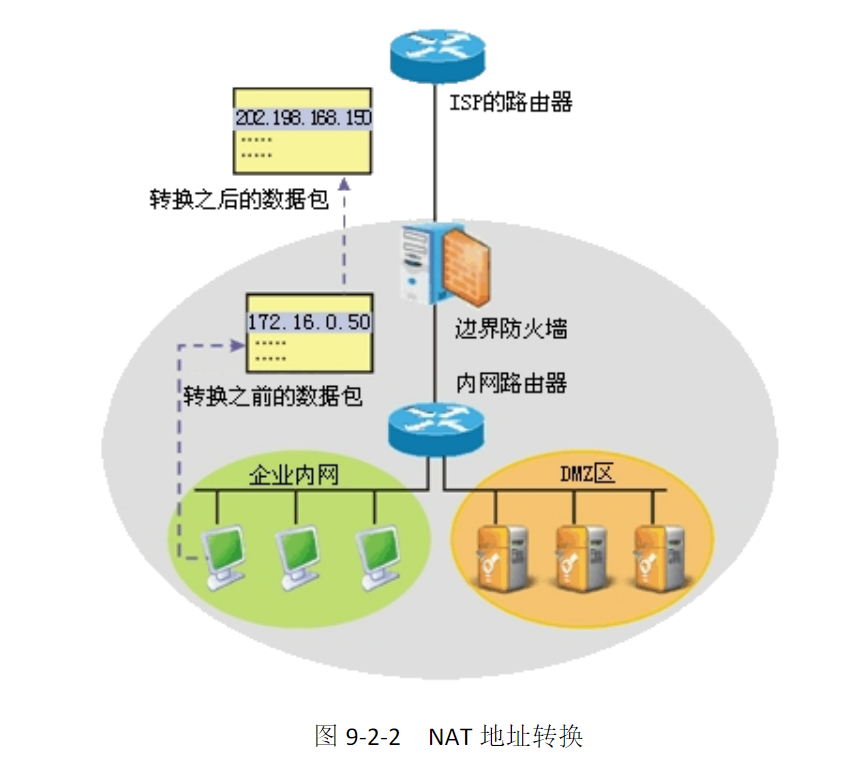

     如圖9-2-2所示，在企業內部，每個機器都有一個唯一的172.16.x.y形式的地址，然而，當封包離開企業時，它要經過NAT轉盒，NAT盒將內部IP源地址，即圖中的172.16.0.50轉換成企業的真實地址(這個地址對于Internet來說是可見的)，此例中為202.198.168.150，NAT盒通常和防火墻一起系結在一個設備上,這里的防火墻通過小心地控制進出企業的封包提供了安全保障，

4.NAT操作
     前面提到在 iptables防火墻中提供了3種策略規則表:Filter、Mangle和NAT，這3種表功能各不相同，而最為常用的就是filter和 nat表，
     nat表僅用于NAT，也就是網路地址轉換，做過NAT操作的資料包的地址就被改變了，當然這種改變是根據我們的規則進行的，屬于流的包只會經過這個表一次，經一個包被允許做 NAT，那么余下的包都會自動地做相同的操作，也就是說，余下的包不會再通過這個表一個一個的被NAT，而是自動完成的，常用操作分為以下幾類，

     (1)SNAT(sourcenetworkaddresstranslation，源網路地址目標轉換)

     SNAT是 POSTROUTING鏈表的作用，在封包就要離開防火墻之前改變其源地址，這在極大程度上可以隱藏本地網路或者DMz等，比如，多個PC機使用路由器共享上網，每個PC機都配置了內網IP(私有IP)，PC機訪問外部網路的時候，路由器將資料包的報頭中的源地址替換成路由器的IP，當外部網路的服務器比如網站Web服務器接到訪問請求的時候，它的日志記錄下來的路由器的IP，而不是PC機的內網IP，這是因為，這個服務器收到的資料包的報頭里邊的“源地址”已經被替換了，所以叫做 SNAT，基于源地址的地址轉換，

     例如更改所有來自192.168.0.1/24的資料包的源IP地址為10.0.0.1，其 iptables 實作為:iptables-tnat-APOSTROUTING-s192.168.0.1/24-oeth0-jSNAT--to-source202.98.0.150

     (2)DNAT(destinationnetworkaddresstranslation，目標網路地址轉換)

     DNAT是 PREROUTING鏈表的作用，在封包剛剛到達防火墻時改變其目的地址，以使包能夠被路由到某臺主機，典型的應用是，有個 Web服務器放在企業網路 DMZ區，其配置了內網IP地址，企業防火墻的外網介面配置了企業唯一的公網IP，互聯網上的訪問者使用公網IP來訪問這個網站，當訪問的時候，客戶端發出一個資料包，這個資料包的報頭里邊，目標地址寫的是防火墻的公網IP，然后再把這個資料包發送到DMZ區的 Web服務器上，這樣，資料包就穿透了防火墻，并從公網IP變成了一個對 DMZ區的訪問了，所以叫做DNAT，基于目標的網路地址轉換，

     例如更改所有來自202.98.0.1/24的資料包的目的IP地址為192.168.0.1，其 iptables實作為:iptables-tnat-APREROUTING-s202.98.0.1/24-ieth1-jDNAT--to192.168.0.1

     (3)REDIRECT(重定向)

     REDIRECT是 DNAT的特殊情況是重定向，也就是所謂的Redirection，這時候就相當于將符合條件的資料包的目的IP地址改為資料包進入系統時的網路介面的IP地址，通常是在與squid配置形成透明代理時使用，假設squid 的監聽埠是3128，我們可以通過以下陳述句來將來自192.168.0.1/24，目的埠為80的資料包重定向到squid 監聽:iptables-tnat-APREROUTING-ieth1-ptcp-s192.168.0.1/24--dport80-jREDIRECT--to-port3128

     (4)MASQUERADE(地址偽裝)

     在 iptables中有著和SNAT相近的效果，但也有一些區別，在使用SNAT的時候，出口IP的地址范圍可以是一個，也可以是多個，

     例如把所有192.168.0.0/24網段資料包SNAT成202.98.0.150/202.98.0.151/202.98.0.152等幾個IP然后發出去，其iptables實作為:iptables-tnat-APOSTROUTING-s192.168.0.0/24-oeth1-jSNAT--to-source202.98.0.150-202.98.0.152

     SNAT即可以NAT成一個地址，也可以NAT成多個地址，但是，對于SNAT來說不管是幾個地址，必須明確指定轉換的目標地址IP，假如當前系統用的是ADSL動態撥號方式，那么每次撥號，出口IP都會改變,而且改變的幅度很大，不一定是202.98.0.150到202.98.0.152范圍內的地址，這個時候如果使用SNAT的方式來配置 iptables就會出現麻煩了，因為每次撥號后出口IP都會變化，而 iptables規則內的IP是不會隨著自動變化的，每次地址變化后都必須手工修改一次 iptables，把規則里邊的固定的IP改成新的IP，這樣是非常不好用的，

     MASQUERADE就是針對這種場景而設計的，它的作用是從防火墻外網介面上自動獲取當前IP地址來做NAT，比如下邊的命令:iptables-tnat-APOSTROUTING-s192.168.0.0/24-oeth1-jMASQUERADE

四、實驗步驟

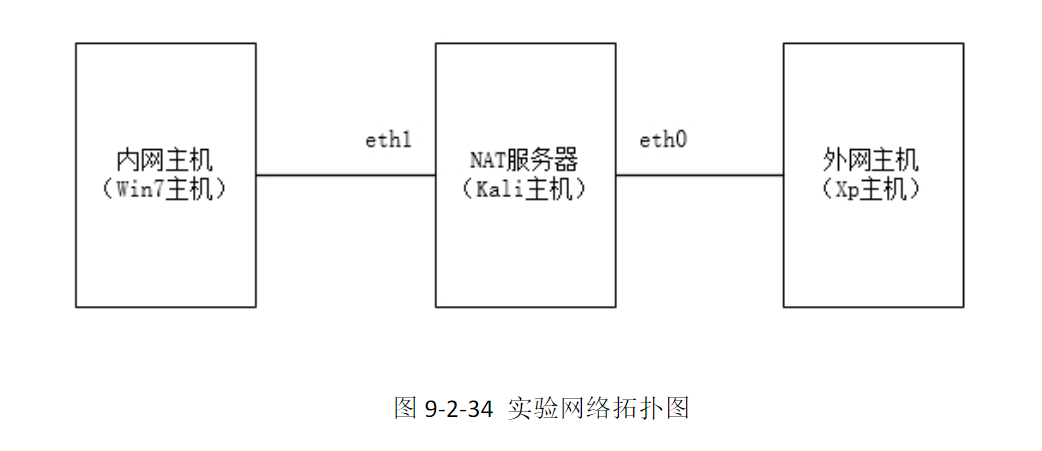

• NAT轉換實驗網路拓撲圖如圖9-2-34所示，內網主機與NAT服務器eth1介面位于同一內網網段,外網主機與NAT服務器eth0介面位于同一外網網段，通過對nat服務器的iptablesnat規則，實作內網、外網主機間的通信資料包的地址轉換，打到屏蔽內部資料拓撲結構與轉發外網主機請求埠的目的，

首先構建網路環境：
修改Win7主機為內網主機，修改其網卡IP地址為：2.2.2.70，修改其網關為2.2.2.1，如下圖所示：

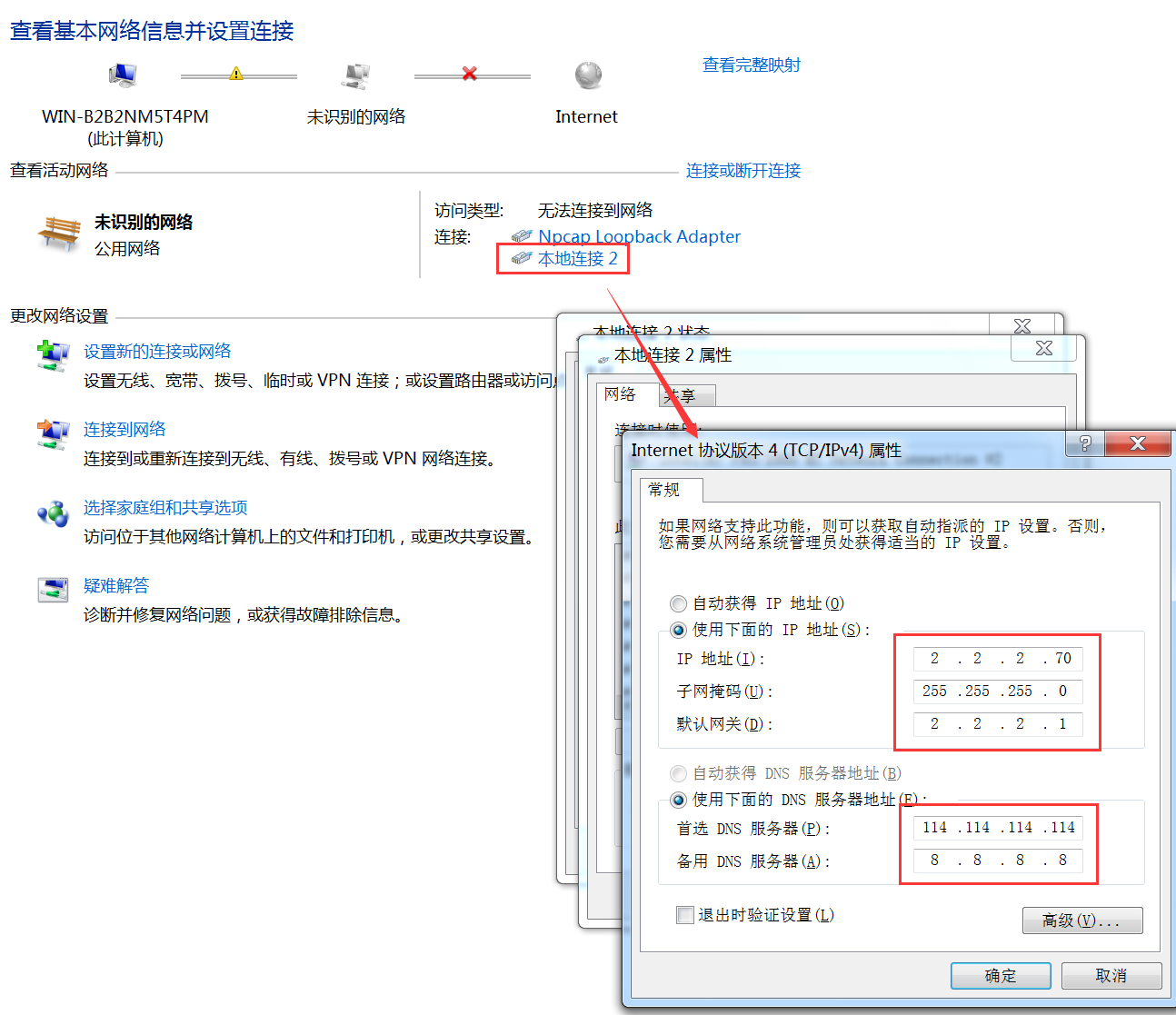

打開網路共享中心，更改配接器設定，右鍵點擊本地連接，選中屬性，在彈出的本地連接屬性視窗中雙擊Internet協議版本ipv4，對IP地址進行設定，如下圖所示：

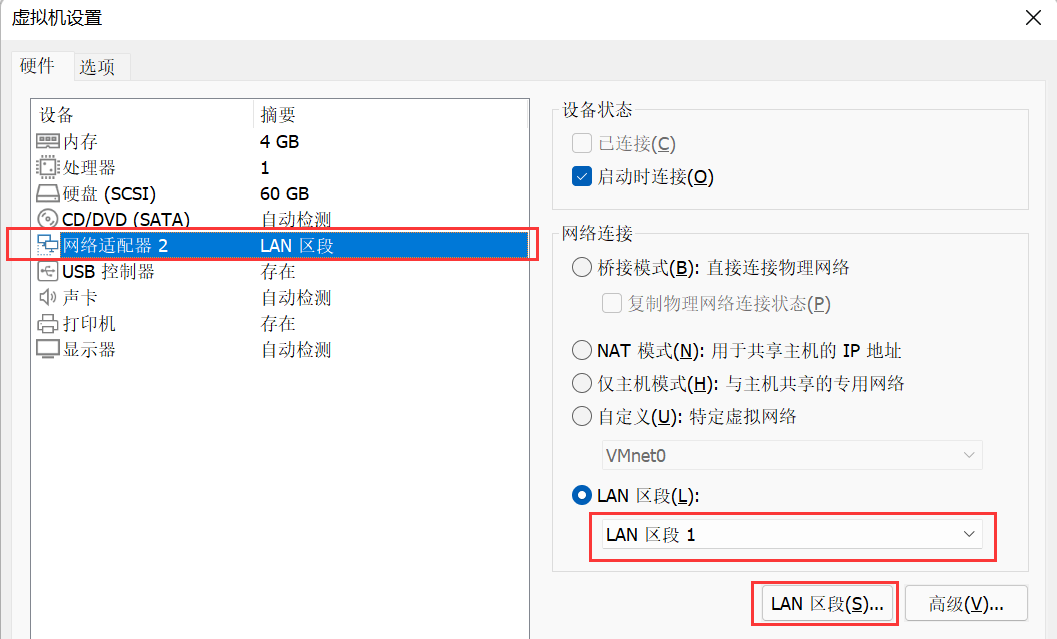

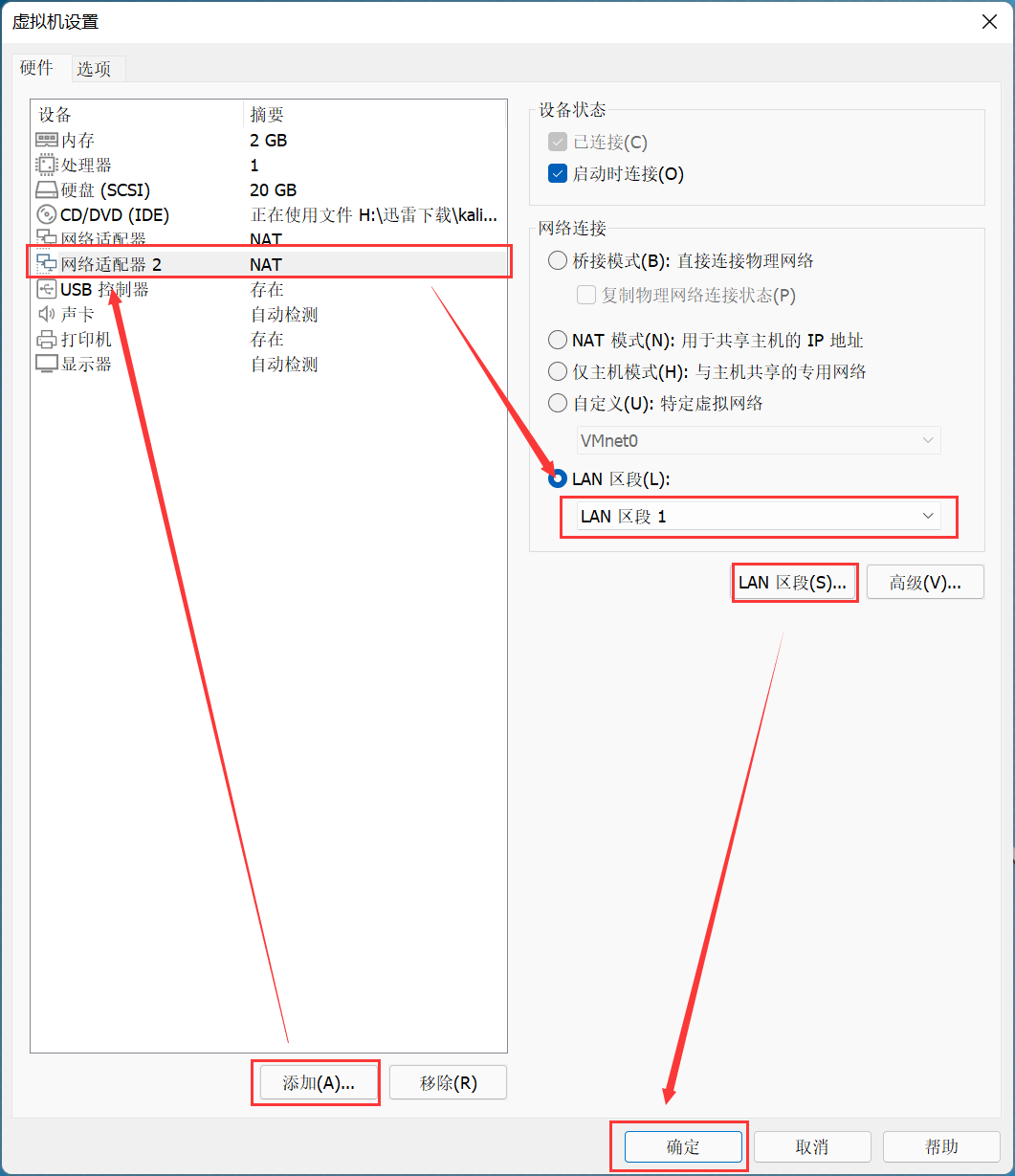

開啟主機kali增加一塊網卡，點擊設定，在彈出的虛擬機設定視窗點擊添加按鈕，選擇添加網路配接器，如下圖所示：

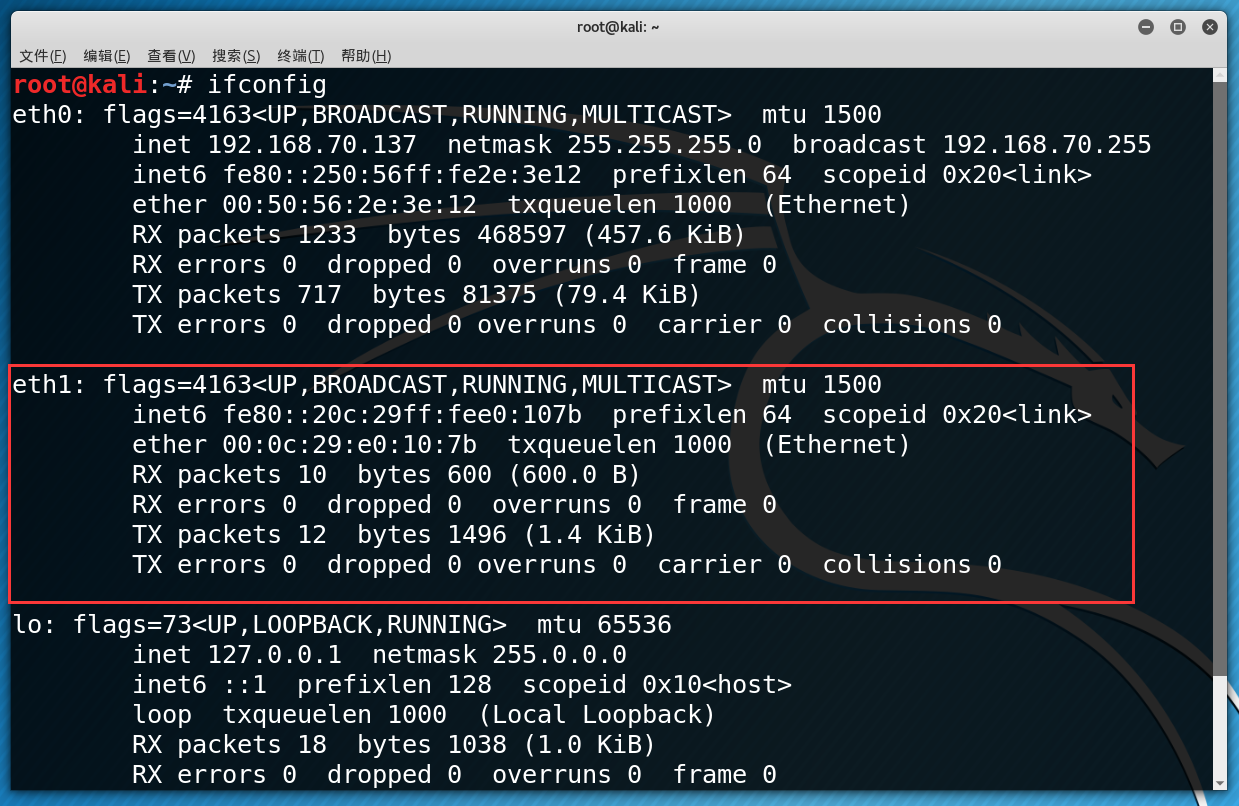

進入kali主機，輸入ifconfig命令查看網路設備，可以看到新添加的網卡eth1，如下圖所示：

接下來設定eth1靜態IP地址為2.2.2.1，打開/etc/network/interfaces檔案，添加以下內容：

auto eth1
iface eth1 inet static
address 2.2.2.1
netmask 255.255.255.0

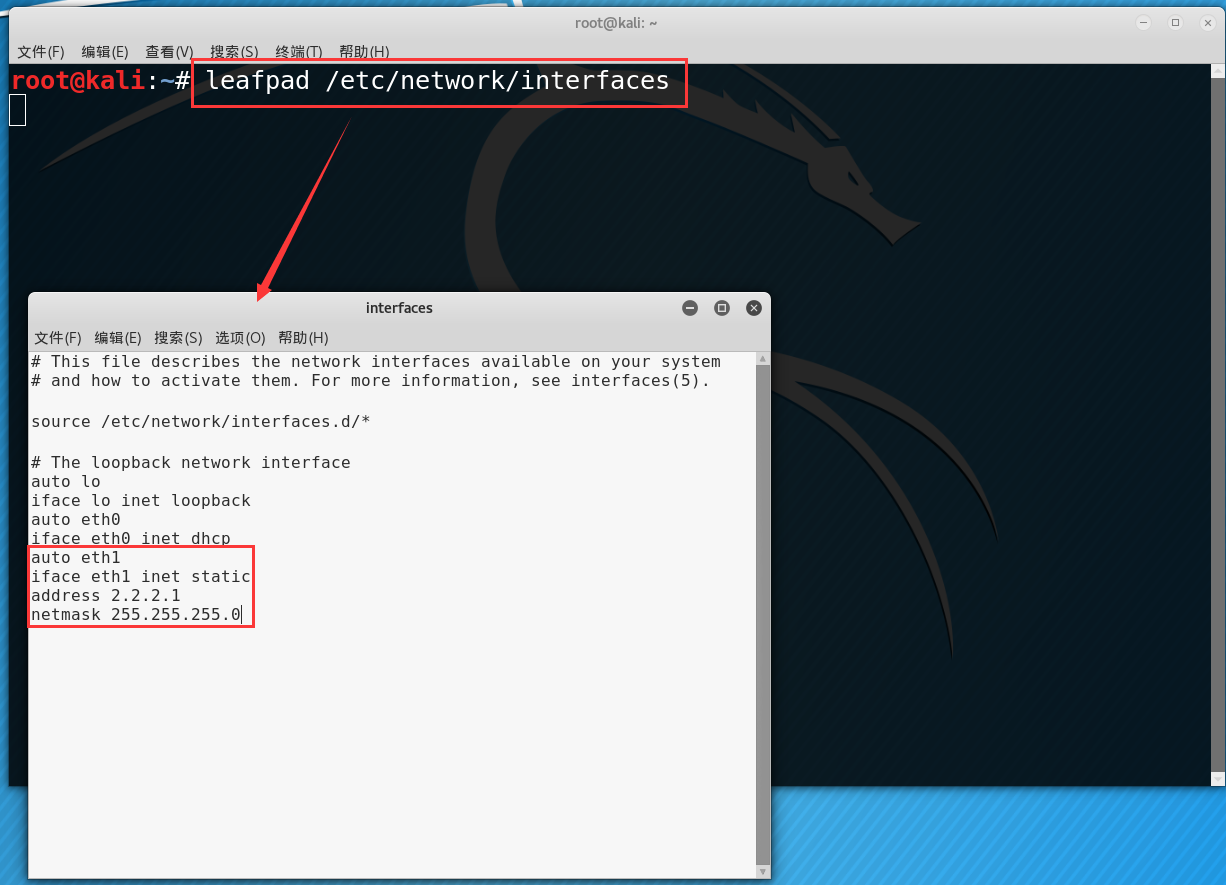

使用命令打開interface檔案添加：leafpad /etc/network/interfaces，如下圖所示：

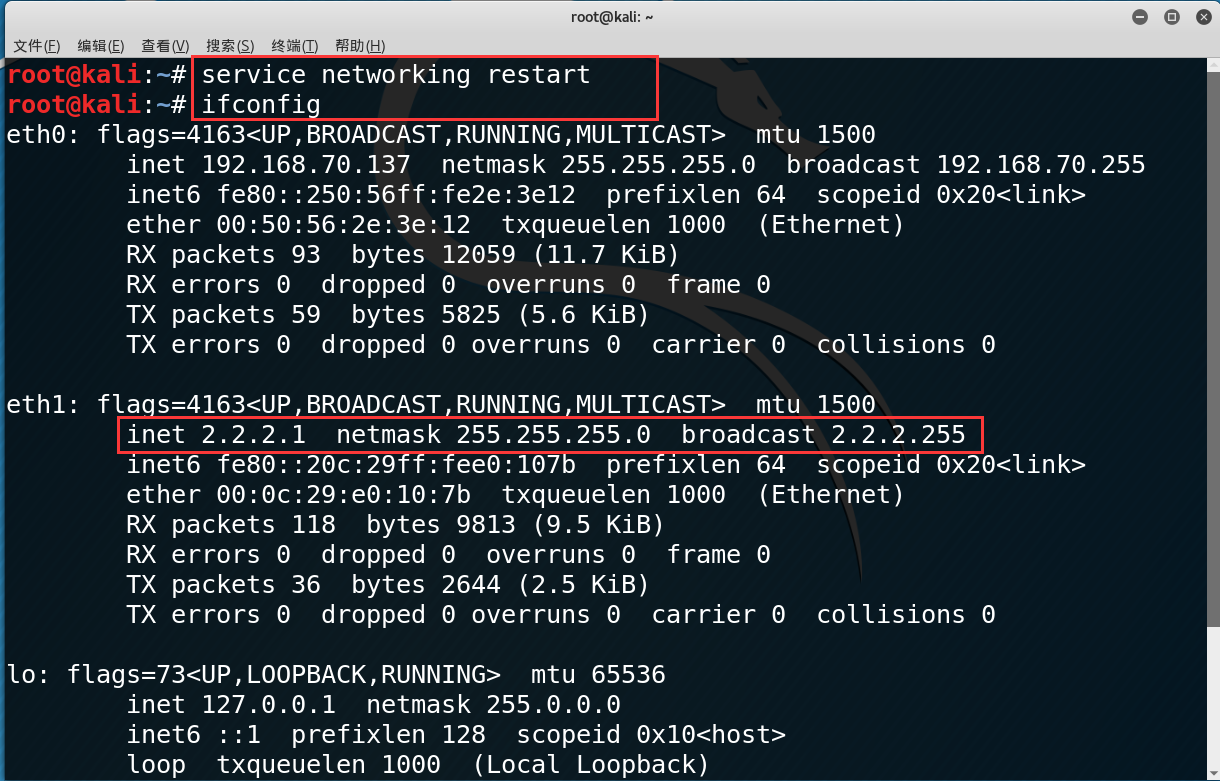

CTRL+S保存interfaces檔案后，重啟網卡命令：service networking restart，之后重啟kali主機，如下圖所示：

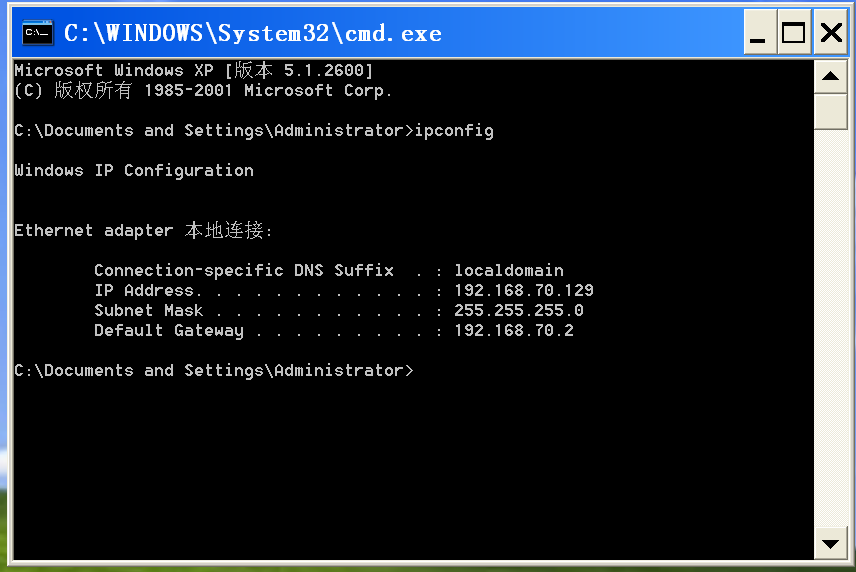

啟動XP主機，獲取XP主機IP地址為：192.168.70.129，如下圖所示：

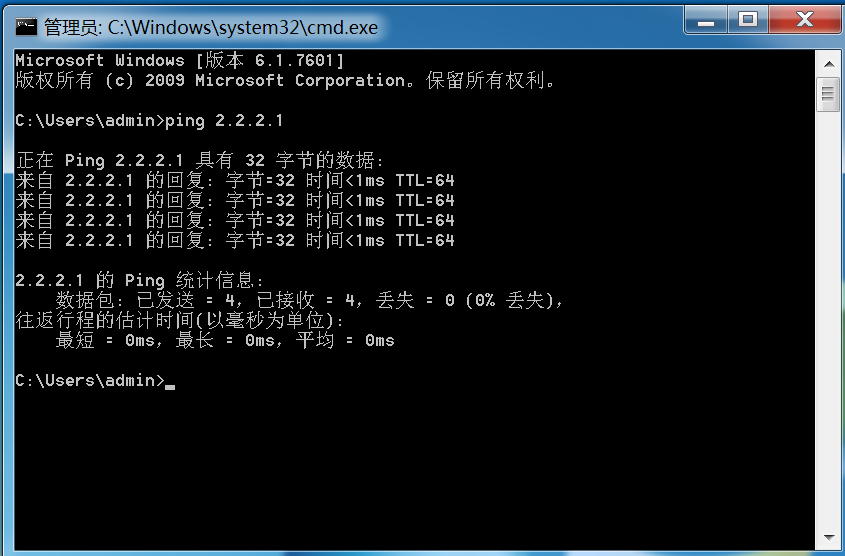

內網win7主機對NAT服務器kali主機的內網介面進行連通性測驗（ping），如下圖所示：

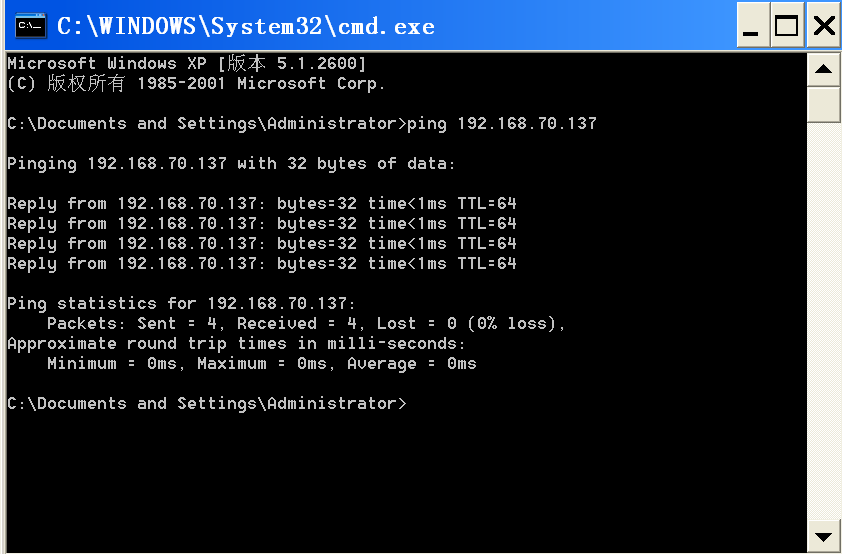

外網XP主機對NAT服務器kali主機的內網介面進行連通性測驗（ping），如下圖所示：

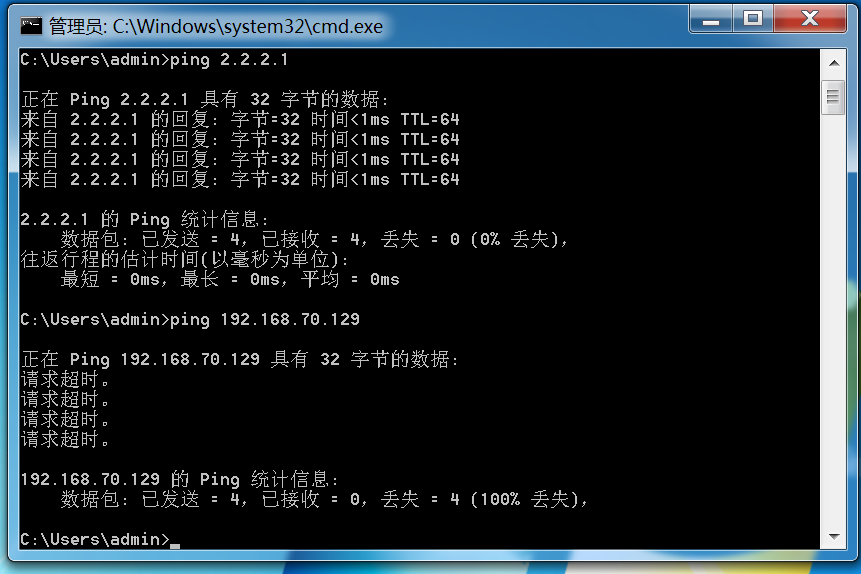

使用內網win7主機ping外網XP主機，請求超時網路不同，結果如下圖：

• 設定iptables規則允許內網主機訪問外網主機
  首先輸入命令如下，開啟NAT服務器kali主機的路由功能：echo 1 >/proc/sys/net/ipv4/ip_forward
  清空filter鏈表全部規則，并設定其默認策略為DROP

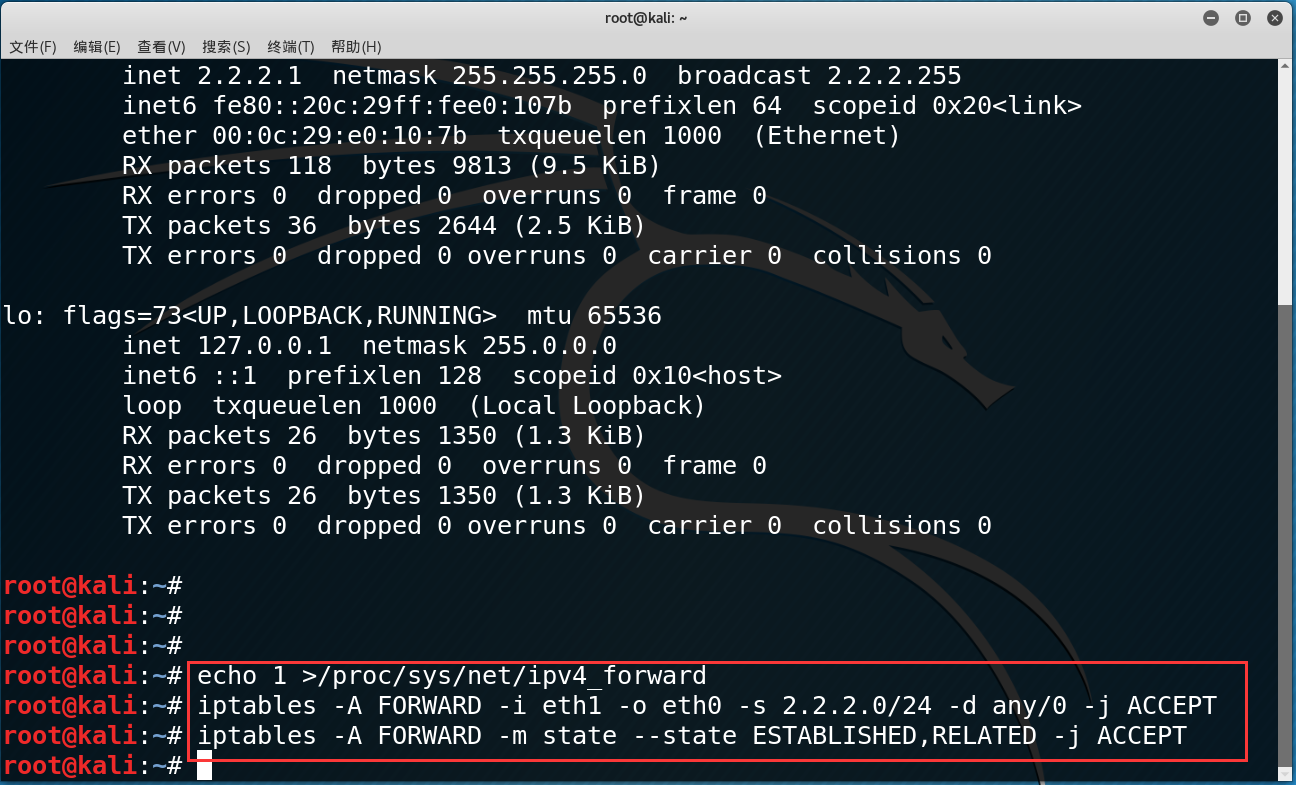

  添加filter表新規則，允許來自內網的資料流進入外網，并且允許任何回傳流量回到內網，實作NAT服務器內部網路介面eth1與外部網路介面eth0之間的資料轉發

iptables -A FORWARD -I eth1 -o eth0 -s 2.2.2.0/24 -d any/0 -j ACCEPT
iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT

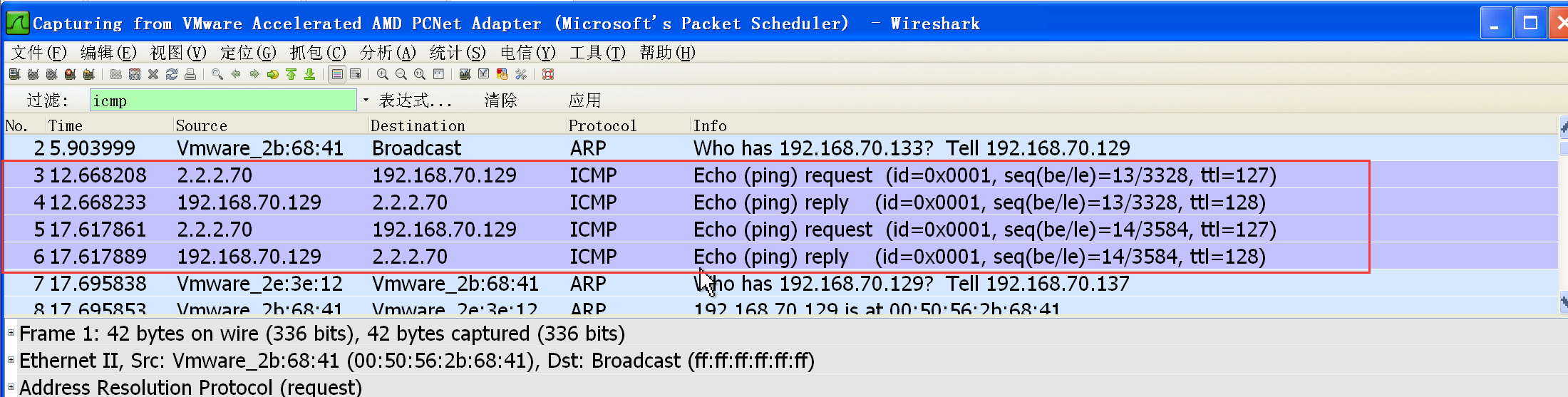

win7主機與XP主機中啟動wireshark工具用于捕獲ICMP資料包，內網主機win7主機中再次對外網XP主機進行ping連通測驗，可以得知仍然未ping通，如下圖所示：

XP主機中wireshark顯示捕獲到請求資料源地址為內網主機IP的ICMP資料包，如下圖所示：

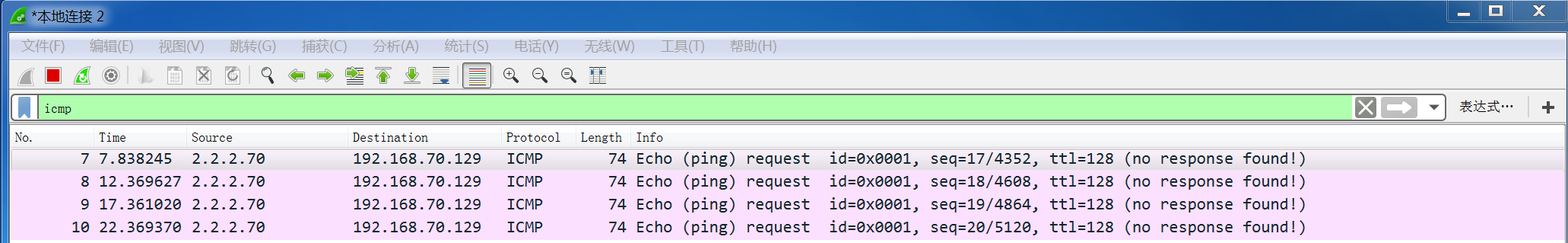

Win7主機wireshark中顯示并未收到回顯應答的ICMP資料包，如下圖所示：

這是因為外網主機在未指定默認網關的情況下（同時沒有相關路由資訊），由于其回顯應答的ICMP資料包目的地址為內網主機IP，與本地網路不處于同一網段，所以該資料包被丟棄，
外網XP主機添加靜態路由，命令如下，所有發送2.2.2.0/24的資料包由192.168.70.137進行轉發：Route add 2.2.2.0 mask 255.255.255.0 -p 192.168.70.137

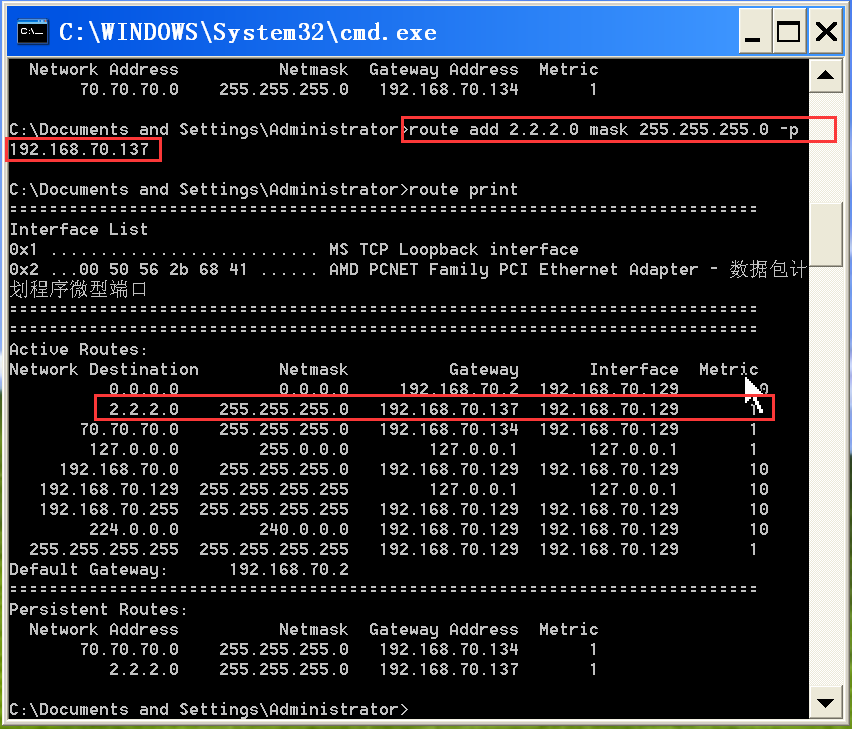

輸入命令route print 查看路由表，可以得知路由添加成功，如下圖所示：

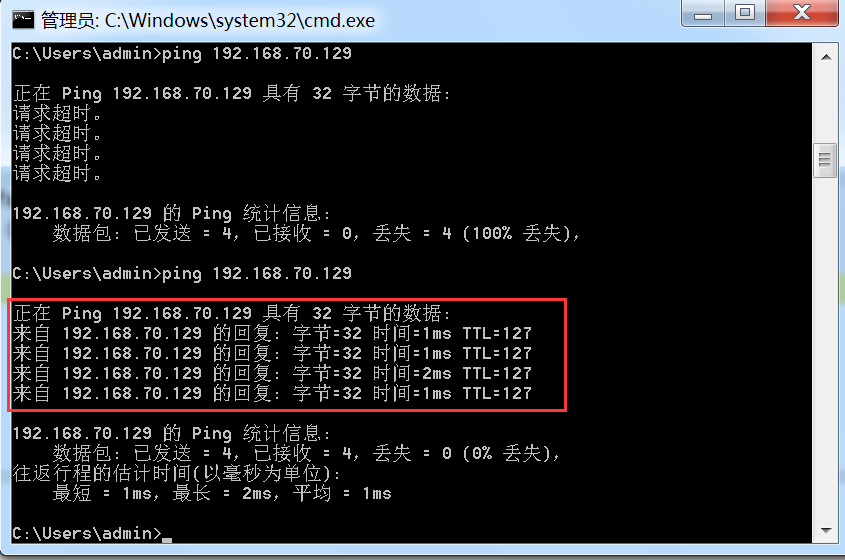

內網win7主機重新對XP主機進行ping連通測驗，可以得知連接通過，如下圖所示：

• 設定iptables規則通過NAT屏蔽內部網路拓撲結構
  繼續添加NAT表新規則，實作資料包從內網到外網的源地址轉換，所有從eth0外出的源地址為2.2.2.0/24的資料包將源地址改為192.168.70.137，命令如下：iptables -t nat -A POSTROUTING -s 2.2.2.0/24 -o eth0 -j SNAT –to-source 192.168.70.137

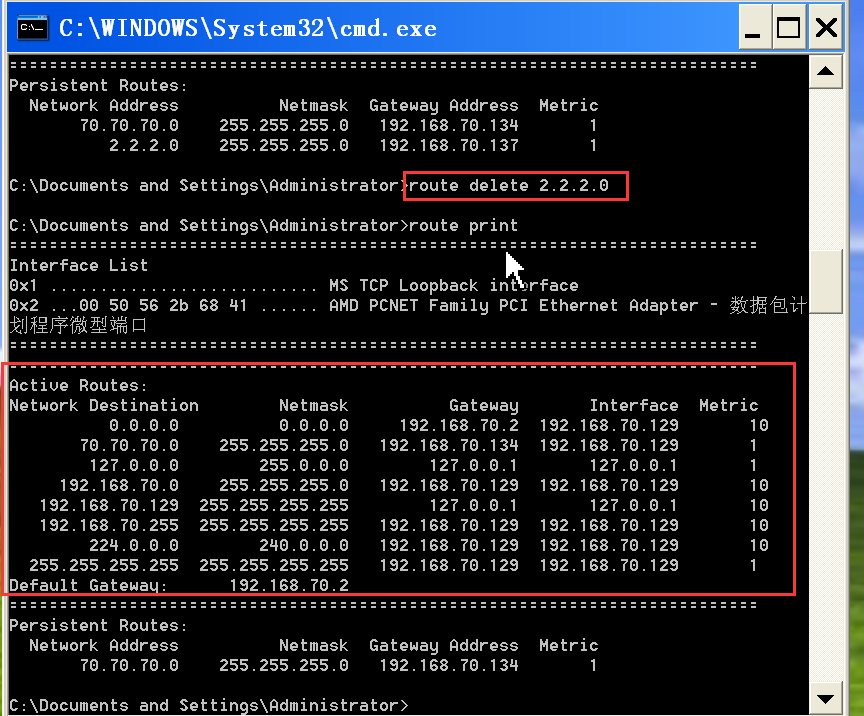

在外網XP主機中洗掉添加的路由，命令如下，結果如下圖所示：route delete 2.2.2.0

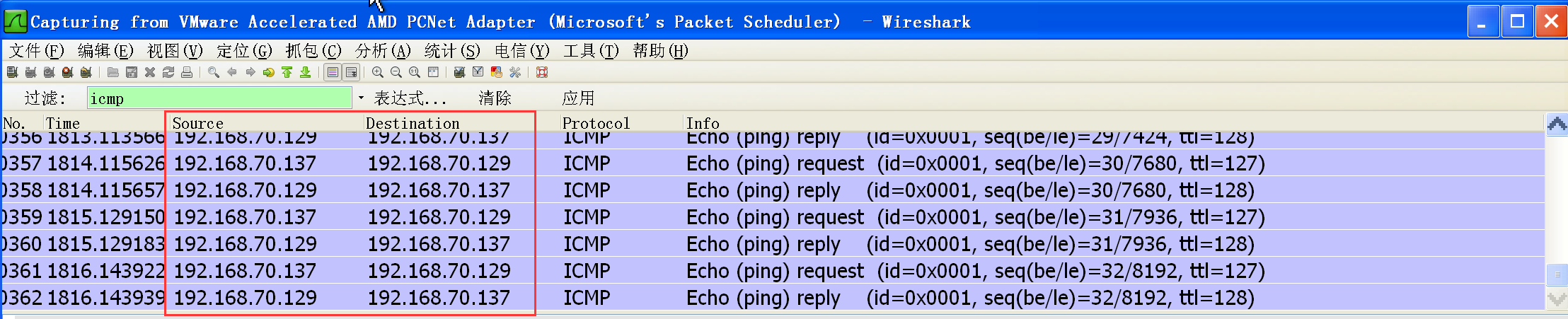

內網win7主機對XP進行ping連通測驗，在XP主機wireshark中可以看到，其捕獲的ICMP請求資料包的源IP地址為NAT服務器kali主機的IP地址，如下圖所示：

整個流程為NAT服務器對來自內網主機的資料包做了SNAT，即替換資料包源IP地址為外網介面IP，然后再將轉換后的資料包發送到外網中，在接收到應答包時，對資料包進行反向轉換，即替換資料包的目的IP地址為內網主機IlP，然后再將反向轉換后的資料包發送到內網中，

• 設定防火墻規則實作內網服務被外網訪問，當外網主機訪問kali主機80埠時，防火墻進行網路地址翻譯并自動將請求資訊轉發到內部win7主機 web服務器，實作對內部服務的屏蔽，

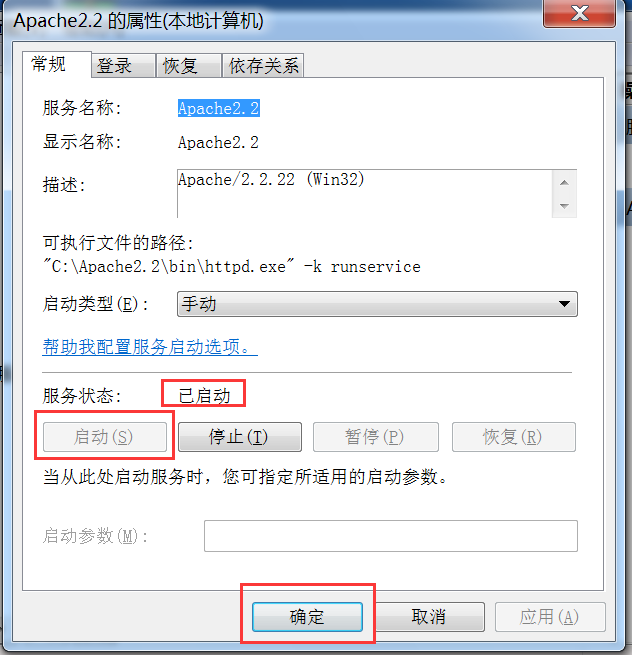

  在win7主機中啟動apache服務，如下圖所示：

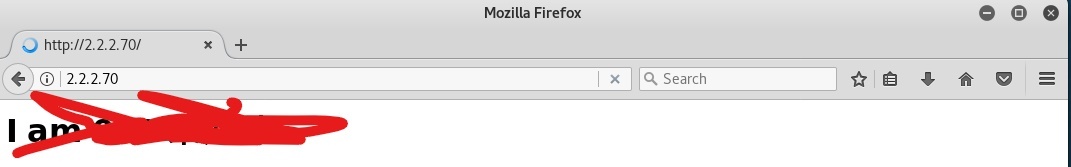

在kali主機中將默認規則設定為ACCEPT，并使用瀏覽器訪問內網主機Web主頁http://2.2.2.70/，確認內部主機服務開啟，結果如下圖所示：

添加nat規則如下，實作80/tcp 請求資料從外網到內網的地址轉換，命令如下：

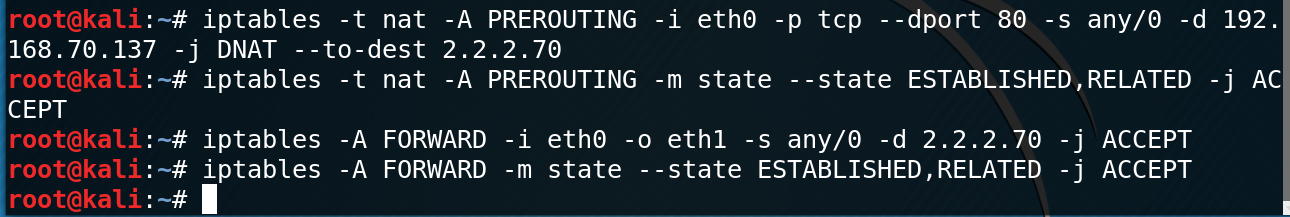

iptables -t nat -A PREROUTING -i eth0 -p tcp –dport 80 -s any/0 -d 192.168.70.137 -j DNAT --to-dest 2.2.2.70
iptables -t nat -A PREROUTING -m state --state ESTABLISHED,RELATED -j ACCEPT
iptables -A FORWARD -i eth0 -o eth1 -s any/0 -d 2.2.2.70 -j ACCEPT
iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT

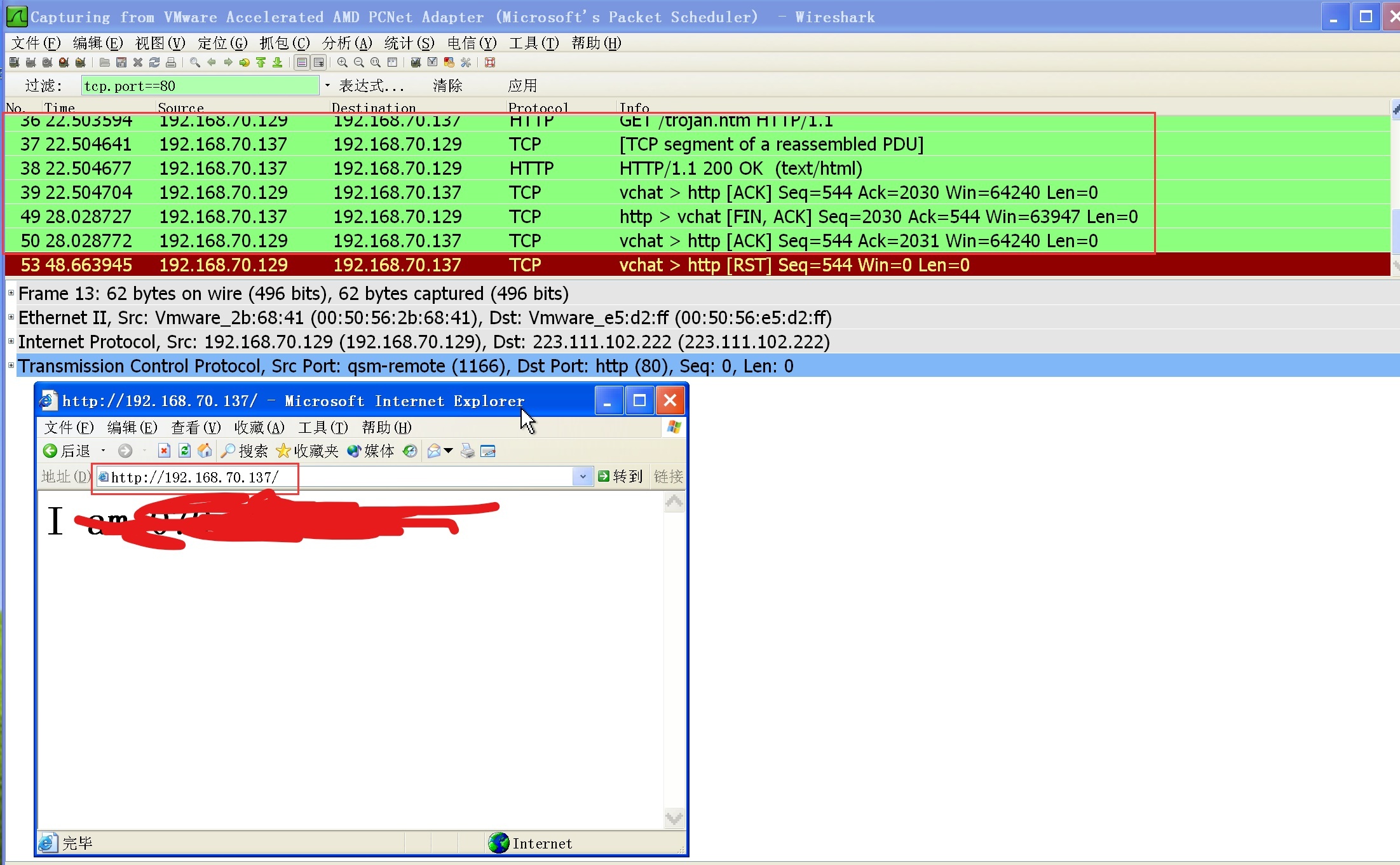

內部 win7主機與xp外部主機使用wireshark捕獲tcp.port ==80資料包，xp主機使用瀏覽器訪問http://192.168.70.137/，結果如下圖所示：
