# coding:utf-8
""" 從視頻讀取幀保存為圖片"""
import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
def line():
# plt.show(block=False)
# plt.pause(1)
# plt.close("all")
x=np.linspace(-1,1,50) #定義 x 范圍
y1=2*x+1 #定義 y 范圍
y2=x**2
plt.figure() #定義 影像 視窗
plt.plot(x,y1) #畫出 曲線
plt.plot(x,y2)
#自關閉
plt.show(block=False)
plt.pause(5)#暫定3秒
plt.close("all")
def line_quxian():
plt.close("all")
x = np.linspace(-3, 3, 50)
y = 2 * x + 1
plt.figure(num=1, figsize=(8, 5))
plt.plot(x, y)
# 移動坐標軸
ax = plt.gca()
ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.xaxis.set_ticks_position('bottom')
ax.spines['bottom'].set_position(('data', 0))
ax.yaxis.set_ticks_position('left')
ax.spines['left'].set_position(('data', 0))
# 標注資訊
x0 = 1
y0 = 2 * x0 + 1
plt.scatter(x0, y0, color='b')
plt.plot([x0, x0], [y0, 0], 'k--', lw=2.5) # 連接兩點，k表示黑色，lw=line weight 線粗細
plt.annotate(r'$2x0+1=%s$' % y0, xy=(x0, y0), xycoords='data', xytext=(+30, -30), textcoords='offset points',
fontsize=16,
arrowprops=dict(arrowstyle='->', connectionstyle='arc3,rad=.2'))
# xycoords='data' 基于資料值--選位置，xytext=(+30,-30),對標注位置描述，textcoords='offset points'，xy偏差值，arrowprops---圖中箭頭型別
plt.text(-3.7, 3, r'$This\ is\ the\ some\ text. \mu\ \sigma_i\ \alpha_t$', fontdict={'size': 16, 'color': 'r'})
plt.show(block=False)
plt.pause(5)
plt.close("all")
def Scatter():
n = 1024
X = np.random.normal(0, 1, n)
Y = np.random.normal(0, 1, n)
T = np.arctan2(Y, X) # arctan2 回傳給定X、Y值反正切值
# scatter畫散點圖，size=75,顏色T,透明度50%，用xticks函式---隱藏x坐標軸
plt.scatter(X, Y, s=75, c=T, alpha=0.5)
plt.xlim(-1.5, 1.5)
plt.xticks(()) # 忽略xticks
plt.ylim(-1.5, 1.5)
plt.yticks(()) # 忽略yticks
plt.show(block=False)
plt.pause(5)
plt.close("all")
def bar():
n = 12
X = np.arange(n)
Y1 = (1 - X / float(n)) * np.random.uniform(0.5, 1, n)
Y2 = (1 - X / float(n)) * np.random.uniform(0.5, 1, n)
plt.bar(X, +Y1, facecolor='#9999ff', edgecolor='white')
plt.bar(X, -Y2, facecolor='#ff9999', edgecolor='white')
# 標記值
for x, y in zip(X, Y1): # zip表示可以傳遞兩個值
plt.text(x + 0.4, y + 0.5, '%.2f' % y, ha='center', va='bottom') # ha表示橫向對齊，bottom表示向下對齊
for x, y in zip(X, Y2):
plt.text(x + 0.4, -y - 0.05, '%.2f' % y, ha='center', va='top')
plt.xlim(-0.5, n)
plt.xticks(())
plt.ylim(-1.25, 1.25)
plt.yticks(())
plt.show(block=False)
plt.pause(5)
plt.close("all")
def Contours():
n = 256
x = np.linspace(-3, 3, n)
y = np.linspace(-3, 3, n)
X, Y = np.meshgrid(x, y) # 從坐標向量回傳坐標矩陣
# 函式用來計算高度值，利用contour函式把顏色加進去，位置引數依次為x,y,f(x,y)，透明度為0.75，并將f(x,y)的值對應到camp之中
def f(x, y):
return (1 - x / 2 + x ** 5 + y ** 3) * np.exp(-x ** 2 - y ** 2)
plt.contourf(X, Y, f(X, Y), 8, alpha=0.75, cmap=plt.cm.hot) # 8表示等高線分成多少份，alpha表示透明度，cmap表示color map
C = plt.contour(X, Y, f(X, Y), 8, colors='black', linewidth=0.5)
plt.clabel(C, inline=True, fontsize=10)
plt.xticks(()) # 隱藏坐標軸
plt.yticks(())
# plt.show()
plt.show(block=False)
plt.pause(5)
plt.close("all")
def Image():
import matplotlib.pyplot as plt
# 利用matplotlib列印出影像
a = np.array([0.313660827978, 0.365348418405, 0.423733120134,
0.365348418405, 0.439599930621, 0.525083754405,
0.423733120134, 0.525083754405, 0.651536351379]).reshape(3, 3)
plt.imshow(a, interpolation='nearest', cmap='bone', origin='lower') # origin='lower'代表就是選擇原點位置
plt.colorbar(shrink=.92) # shrink引數是將圖片長度變為原來的92%
plt.xticks(())
plt.yticks(())
plt.show()
plt.show(block=False)
plt.pause(5)
plt.close("all")

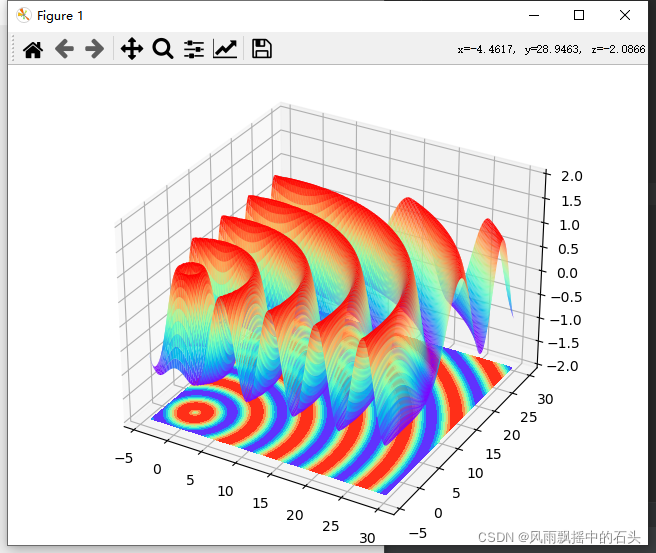

def D3():
from mpl_toolkits.mplot3d import Axes3D #需要匯入模塊Axes3D
fig=plt.figure() #定義影像視窗
ax=Axes3D(fig) #在視窗上添加3D坐標軸
#將x和y值編織成柵格
X=np.arange(-4,4,0.25)
Y=np.arange(-4,4,0.25)
X,Y=np.meshgrid(X,Y)
R=np.sqrt(X**2+Y**2)
Z=np.sin(R) #高度值
#將colormap ranbow填充顏色，之后將三維影像投影到XY平面做等高線圖，其中rstride和cstride表示row和column的寬度
ax.plot_surface(X,Y,Z,rstride=1,cstride=1,cmap=plt.get_cmap('rainbow')) #rstride表示影像中分割線的跨圖
#添加XY平面等高線 投影到Z平面
ax.contourf(X,Y,Z,zdir='z',offset=-2,cmap=plt.get_cmap('rainbow')) #把影像進行投影的圖形 offset表示比0坐標軸低兩個位置
ax.set_zlim(-2,2)
plt.show(block=False)
plt.pause(5)
plt.close("all")
def Subplot_jun():
plt.figure()
plt.subplot(2, 2, 1) # 表示將整個影像分割成2行2列，當前位置為1
plt.plot([0, 1], [0, 1]) # 橫坐標變化為[0,1] 豎坐標變化為[0,2]
plt.subplot(2, 2, 2)
plt.plot([0, 1], [0, 2])
plt.subplot(2, 2, 3)
plt.plot([0, 1], [0, 3])
plt.subplot(2, 2, 4)
plt.plot([0, 1], [0, 4])
plt.show(block=False)
plt.pause(5)
plt.close("all")
def Subplot_bujun():
plt.figure()
plt.subplot(2, 1, 1) # 表示將整個影像分割成2行1列，當前位置為1
plt.plot([0, 1], [0, 1]) # 橫坐標變化為[0,1] 豎坐標變化為[0,2]
plt.subplot(2, 3, 4)
plt.plot([0, 1], [0, 2])
plt.subplot(2, 3, 5)
plt.plot([0, 1], [0, 3])
plt.subplot(2, 3, 6)
plt.plot([0, 1], [0, 4])
plt.show(block=False)
plt.pause(5)
plt.close("all")
def Subplot_fenge():
import matplotlib.gridspec as gridspec # 引入新模塊
plt.figure()
# 使用plt.subplot2grid創建一個小圖，（3,3）表示將整個影像分割成三行三列，（0,0）表示從第0行0列開始作圖，
# colspan=3表示列的跨度為3.colspan和rowspan預設時默認跨度為1
ax1 = plt.subplot2grid((3, 3), (0, 0), colspan=3)
ax1.plot([1, 2], [1, 2])
ax1.set_title('ax1_title') # 設定圖的標題
# 將影像分割成3行3列，從第1行0列開始作圖，列的跨度為2
ax2 = plt.subplot2grid((3, 3), (1, 0), colspan=2)
# 將影像分割成3行3列，從第1行2列開始作圖，行的跨度為2
ax3 = plt.subplot2grid((3, 3), (1, 2), rowspan=2)
# 將影像分割成3行3列，從第2行0列開始作圖，行與列的跨度默認為1
ax4 = plt.subplot2grid((3, 3), (2, 0))
ax4.scatter([1, 2], [2, 2])
ax4.set_xlabel('ax4_x')
ax4.set_ylabel('ax4_y')
ax5 = plt.subplot2grid((3, 3), (2, 1))
plt.show(block=False)
plt.pause(5)
plt.close("all")
'''
plt.figure()
gs=gridspec.GridSpec(3,3) #將影像分割成三行三列
ax6=plt.subplot(gs[0,:]) #gs[0:1]表示圖占第0行和所有列
ax7=plt.subplot(gs[1,:2]) #gs[1,:2]表示圖占第1行和前兩列
ax8=plt.subplot(gs[1:,2]) #gs[1,:]表示圖占后兩行的最后一列
ax9=plt.subplot(gs[-1,0])
ax10=plt.subplot(gs[-1,-2]) #gs[-1,-2]表示這個圖占倒數第一行和倒數第2列
plt.show()
'''
'''
#建立一個2行2列的影像視窗，sharex=True表示共享x軸坐標，sharey=True表示共享y軸坐標，
#((ax11,ax12),(ax13,ax14))表示從左到右一次存放ax11,ax12,ax13,ax14
f,((ax11,ax12),(ax13,ax14))=plt.subplots(2,2,sharex=True,sharey=True)
ax11.scatter([1,2],[1,2]) #坐標范圍x為[1,2],y為[1,2]
plt.tight_layout() #表示緊湊顯示影像
plt.show()
'''
def huazhonghua():
fig = plt.figure()
# 創建資料
x = [1, 2, 3, 4, 5, 6, 7]
y = [1, 3, 4, 2, 5, 8, 6]
# 繪制大圖：設大圖大小為10，大圖被包含在由（1,1）開始，寬8高8的坐標系中
left, bottom, width, height = 0.1, 0.1, 0.8, 0.8
ax1 = fig.add_axes([left, bottom, width, height]) # main axes
ax1.plot(x, y, 'r') # 繪制大圖，顏色為red
ax1.set_xlabel('x') # 橫坐標名稱為x
ax1.set_ylabel('y')
ax1.set_title('title') # 圖名稱為title
# 繪制小圖，注意坐標系位置和大小的改變
ax2 = fig.add_axes([0.2, 0.6, 0.25, 0.25])
ax2.plot(y, x, 'b') # 顏色為bule
ax2.set_xlabel('x')
ax2.set_title('title inside 1')
# 繪制第二個小圖
plt.axes([0.6, 0.2, 0.25, 0.25])
plt.plot(y[::-1], x, 'g') # 將y進行逆序
plt.xlabel('x')
plt.ylabel('y')
plt.title('title inside 2')
plt.show(block=False)
plt.pause(5)
plt.close("all")
def ci_zuobiao():
x = np.arange(0, 10, 0.1)
y1 = 0.5 * x ** 2
y2 = -1 * y1
fig, ax1 = plt.subplots()
ax2 = ax1.twinx() # 鏡像顯示
ax1.plot(x, y1, 'g-')
ax2.plot(x, y2, 'b-')
ax1.set_xlabel('x data')
ax1.set_ylabel('Y1 data', color='g') # 第一個y坐標軸
ax2.set_ylabel('Y2 data', color='b') # 第二個y坐標軸
plt.show(block=False)
plt.pause(5)
plt.close("all")

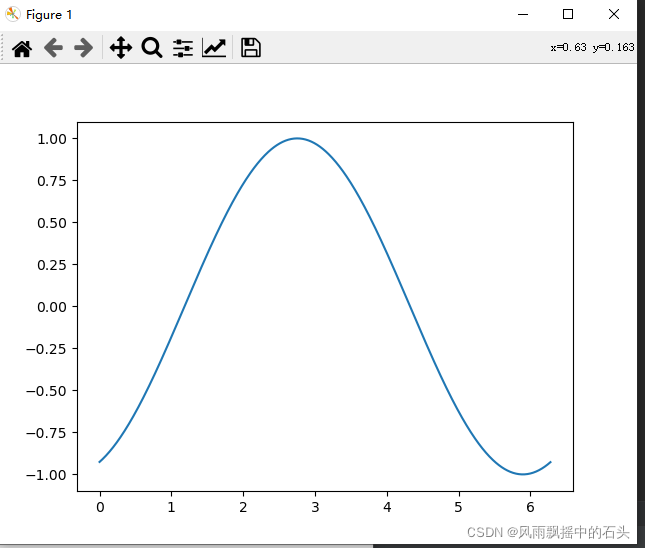

def donghua():
from matplotlib import pyplot as plt
from matplotlib import animation
import numpy as np
fig, ax = plt.subplots()
# 資料是一個0~2π正弦曲線
x = np.arange(0, 2 * np.pi, 0.01)
line, = ax.plot(x, np.sin(x))
# 2、構造自定義影片函式animate，用來更新每一幀上各個x對應y坐標值，引數表示第i幀
def animate(i):
line.set_ydata(np.sin(x + i / 10.0))
return line,
# 3、構造開始幀函式init
def init():
line.set_ydata(np.sin(x))
return line,
# 呼叫FuncAnimation函式生成影片，引數說明：
# fig 影片繪制的figure
# func 自定義影片函式，即傳入剛定義函式animate
# frames 影片長度，一次回圈包含幀數
# init_func 自定義開始幀，即傳入剛定義函式init
# interval 更新頻率，以ms計
# blit 選擇更新所有點，或僅更新產生變化點，應選擇True，mac用戶請選擇False，否則無法顯示
ani = animation.FuncAnimation(fig=fig,
func=animate,
frames=100,
init_func=init,
interval=20,
blit=False)
plt.show(block=False)
plt.pause(5)
plt.close("all")
# 效果曲線向左移動
# 可將影片以mp4格式保存下來，首先要保證安裝ffmpeg 或者mencoder
# ani.save('basic_animation.mp4', fps=30, extra_args=['-vcodec', 'libx264'])
if __name__=='__main__':
# line()
from tkinter import *
root = Tk()
root.geometry('800x600')
root.wm_title('識別')
menubar_1 = Menu(root)#定義主選單1
filemenu_1 = Menu(menubar_1, tearoff=False)# 主選單--加入下拉視窗filemenu_1
filemenu_1.add_command(label="line", command=line)
filemenu_1.add_command(label="line_quxian", command=line_quxian)
filemenu_1.add_command(label="Scatter", command=Scatter)
filemenu_1.add_command(label="bar", command=bar)
filemenu_1.add_command(label="Contours", command=Contours)
filemenu_1.add_command(label="Image", command=Image)
filemenu_1.add_command(label="D3", command=D3)
filemenu_1.add_command(label="Subplot_jun", command=Subplot_jun)
filemenu_1.add_command(label="Subplot_bujun", command=Subplot_bujun)
filemenu_1.add_command(label="Subplot_fenge", command=Subplot_fenge)
filemenu_1.add_command(label="huazhonghua", command=huazhonghua)
filemenu_1.add_command(label="ci_zuobiao", command=ci_zuobiao)
filemenu_1.add_command(label="donghua", command=donghua)
menubar_1.add_cascade(label="file", menu=filemenu_1) # 下拉選單filemenu_1系結到主選單
#
root.config(menu=menubar_1)#主選單系結到主頁面
root.mainloop()
