為什么需要BWP

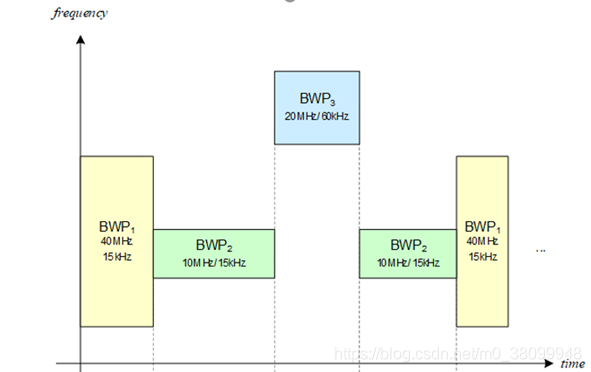

5G的小區帶寬比4G大了很多，最高可以是400Mhz，但是用戶并不總是需要高速率的業務，從基帶和射頻的處理來看，高的帶寬會帶來更高的功耗也增加了UE的成本，為此5G里增加了BWP的概念，讓有著不同業務需求的不同用戶使用不同的帶寬，如下圖所示，一個用戶在不同時間段隨著其業務需求的變化其使用的BWP也在隨著改變，
BWP的定義

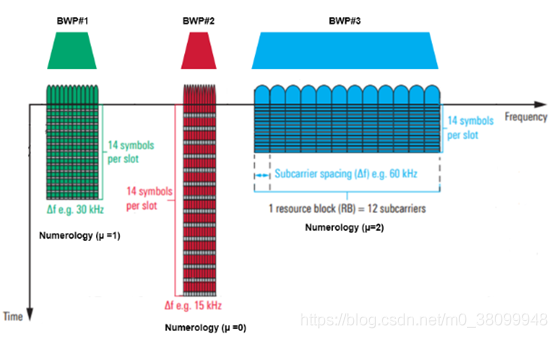

BWP（Bandwidth part）是由一組連續的PRBs（physical resource blocks）組成，這些PRB是從一組連續的CRBs（common resource blocks）中選取的，每一個BWP可以是不同的numerology，不同的numerology對應不同的子載波間隔、符號時長、回圈前綴，如下圖所示，

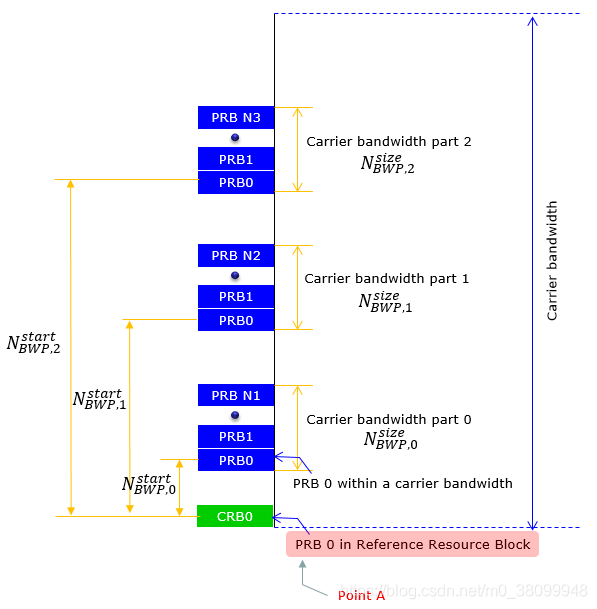

CRB是載波的資源塊，其編號這是一種全域的資源編號，PRB是物理資源塊，其編號是在BWP內部的編號，另外BWP在頻域上是可以重合的，
Point A是資源塊的公共參考點，其值可以從更高層的引數獲得，可以參考38.211 – 4.4.4.2，
BWP的配置
1.UE可配置最多4個BWP用于下行鏈路和4個BWP用于上行鏈路，但在給定時間點，只有一個激活的BWP用于下行鏈路和一個激活的BWP用于上行鏈路，
2.gNB配置BWP時，包括引數：BWP數字（u）BWP帶寬大小頻率位置（NR-ARFCN）、CORESET（控制資源集），
3.如果SIB1中配置了initial BWP則以SIB1中的配置做為初始BWP，如果SIB1中沒有配置則以CORESET 0中做為initial BWP，
4.對于下行鏈路，UE不期望在激活的BWP之外接收PDSCH、PDCCH、CSI-RS或TRS，
5.每個DL-BWP包括至少一個具有UE特定搜索空間（USS）的CORESET，而配置的DL-BWP中至少一個包含一個具有公共搜索空間（CSS）的CORESET，
6.對于上行鏈路，UE不應在激活的BWP之外發送PUSCH或PUCCH，
7.UE可以在BWP之外發送SRS用于波束的測量，
BWP的激活/去激活以及BWP的切換
UE在UL/DL中最多可以配置4個BWP，但是每個特定時刻只有一個BWP是處于激活狀態，根據3GPP協議38.321 – 5.15中BWP的操作，可以通過以下幾種方式對BWP進行選擇或切換，
1.通過RRC信號
2.通過DCI 0_1(UL)和DCI 1_0(DL)中的BWP指示符來激活BWP
3.通過BWP的去激活定時器
4.通過MAC CE
基于DCI的機制雖然比基于MAC CE的機制更加迅速，但是需要額外考慮錯誤情況處理，即當UE無法解碼包含BWP激活/去激活/的DCI時的情況，為了幫助從這種DCI丟失的掃描中恢復，可以利用定時器（BWP去激活定時器）去激活DL-BWP，在這種機制下，如果UE在一定時間內沒有被調度，即定時器過期，UE將去激活其DL-BWP，
通過使用上面列出的機制，一個特定的BWP將根據呼叫處理中的各種情況（即用戶業務需求的變化）變為激活狀態，
如何計算BWP的PRB起始位置和占用的PRB的個數

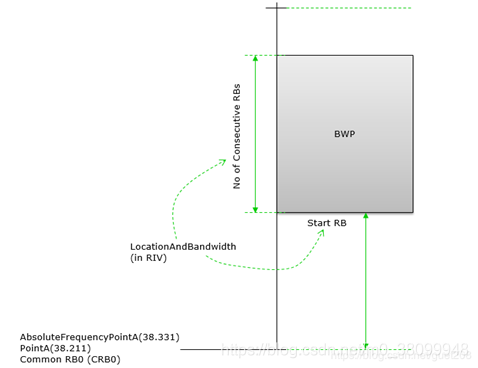

通過RRC信令的引數locationAndBandwidth來指示PRB的起始位置和PBR的個數，locationAndBandwidth被定義成RIV，
根據38.214它的計算方式如下：
其中，

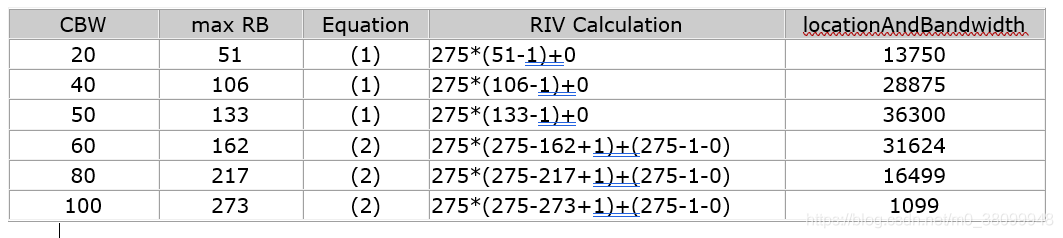

，假設RB_start = 0，SCS=30Khz，FR1頻段，BWP的最大PRB個數計算如下表：

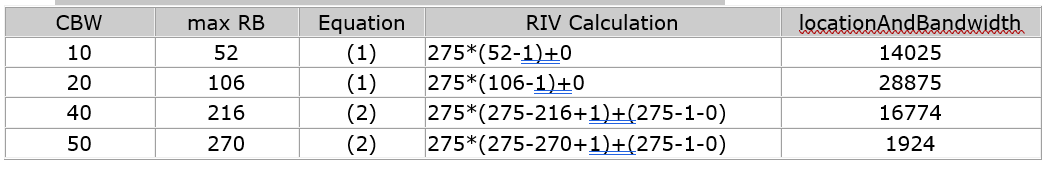

假設RB_start = 0，SCS=15Khz，BWP的最大PRB個數計算如下表:

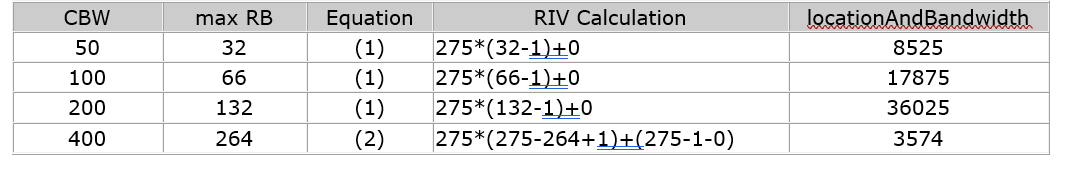

假設RB_start = 0，SCS=120Khz，BWP的最大PRB個數計算如下表:
