一、實驗目的
根據企業的網路建設需求，運用計算機網路課程中所學的理論知識與實踐技能，用路由器和交換機等網路設備構建符合企業需求的物理網路，并進行正確的配置，保證整個網路系統能正常運行，
二、實驗設備
ensp仿真軟體
三、實驗要求
用交換機和路由器等網路設備構建滿足企業需求的復雜物理網路，對交換機和路由器進行正確配置實作企業級網路功能，并設計方案測驗網路運行狀態，有效處理和解決出現的問題，保證所構建的網路正常運行，滿足企業網路的功能和性能需求，
四、實驗內容
- 對各個設備進行命名和埠規劃；
- IP地址規劃；
- 劃分并配置vlan10和vlan100；
- 對三層交換機進行鏈路聚合配置；
- 網路路由設計與配置；
- 測驗整個網路的連通性，
五、實驗步驟

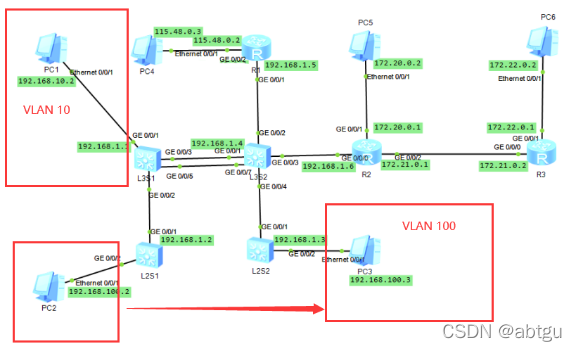

簡易拓撲圖
-

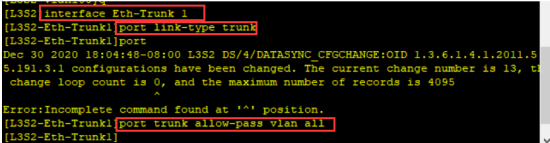

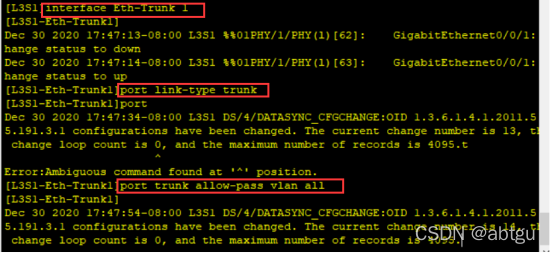

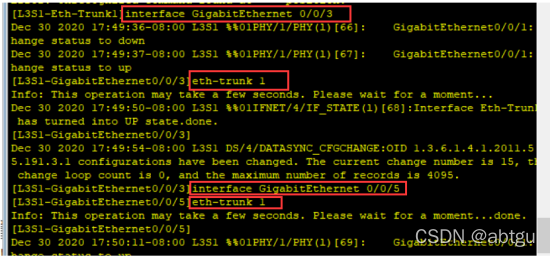

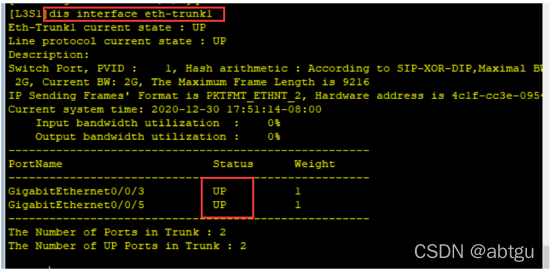

為L3S1進行鏈路聚合配置，
-

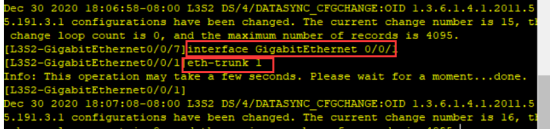

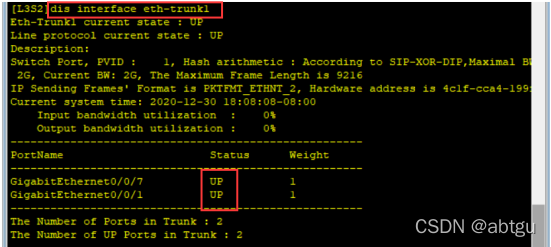

為L3S2進行鏈路聚合配置，
-
為路由器R1設定ospf協議，
-

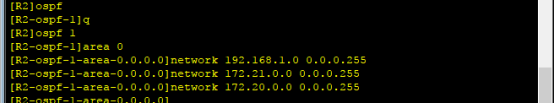

為路由器R2設定ospf協議，
-
為路由器R3設定ospf協議，
-
為交換機L3S1設定ospf協議，
-

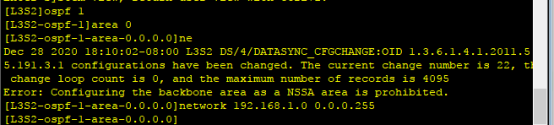

為交換機L3S2設定ospf協議，
-

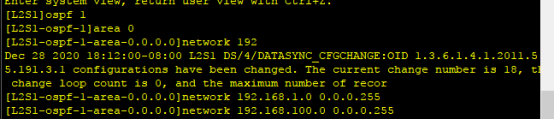

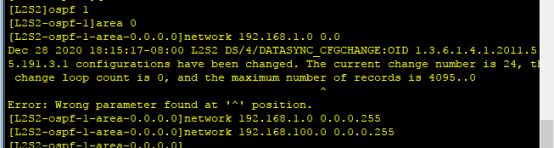

為交換機L2S1設定ospf協議，
-

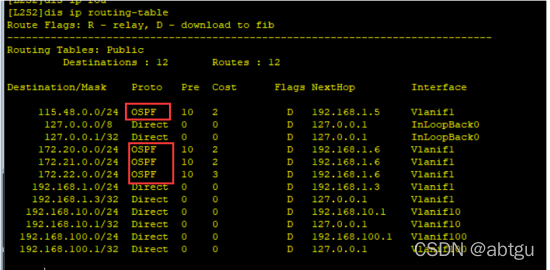

為交換機L2S2設定ospf協議，
六、實驗資料記錄
-

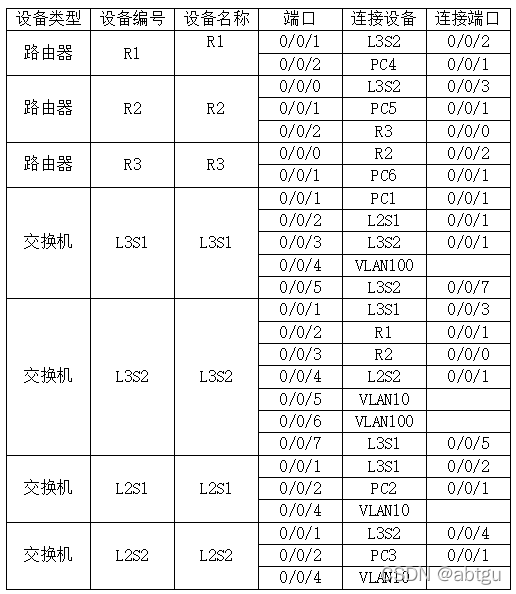

設備命名和埠規劃，
-

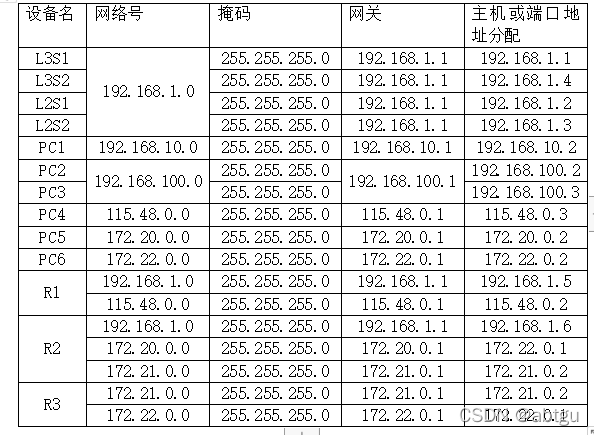

網路地址分配和子網劃分，
-

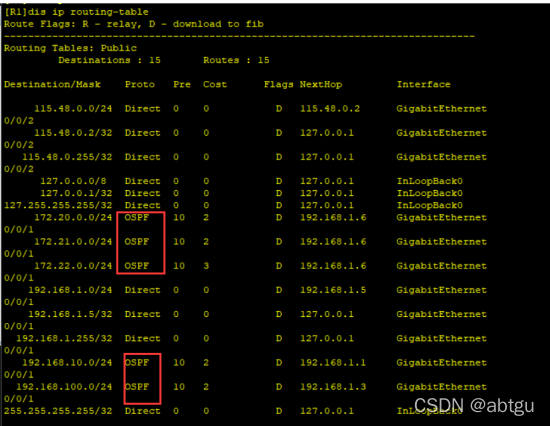

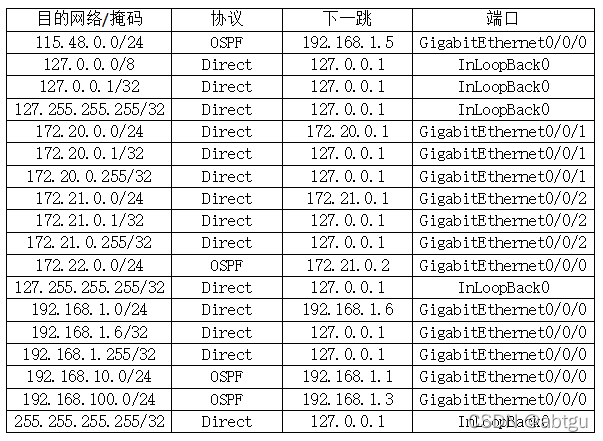

R1路由表，
-

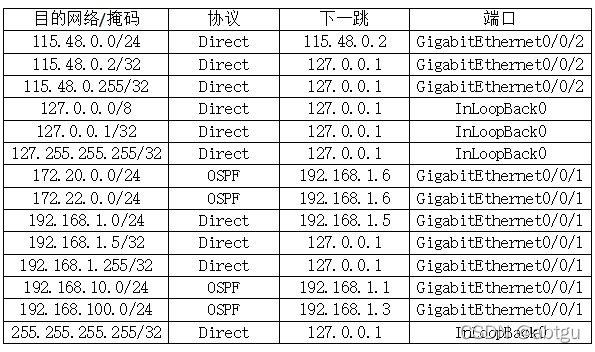

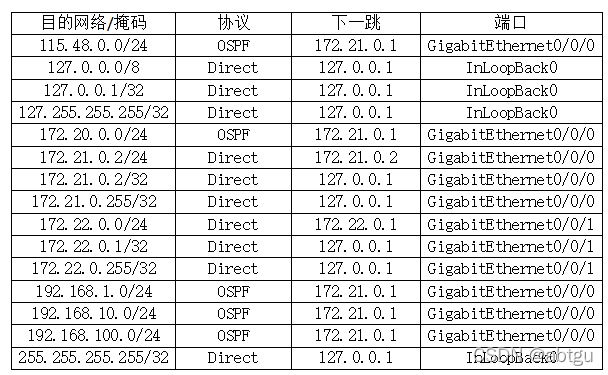

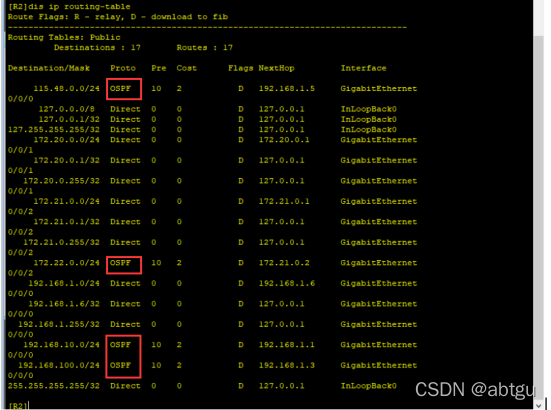

R2路由表，
-

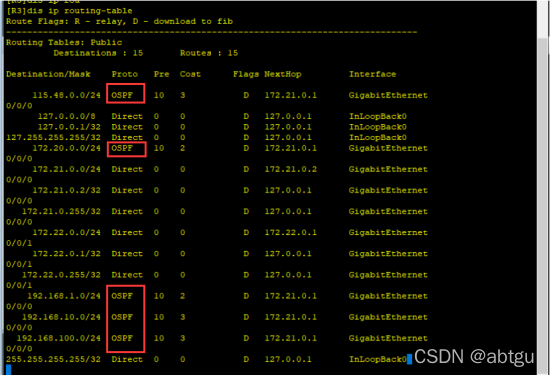

R3路由表，
-

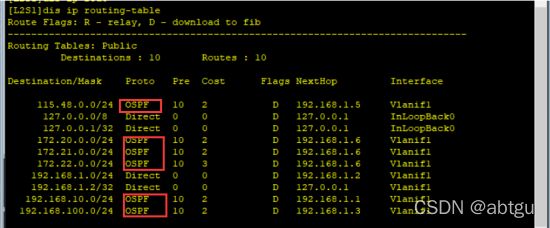

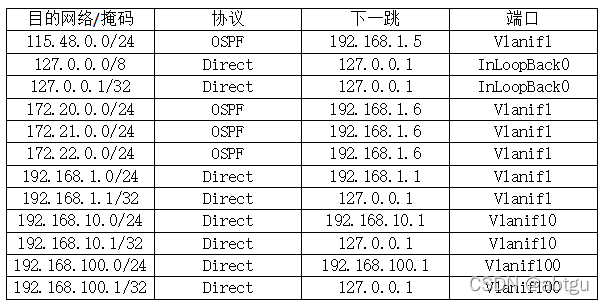

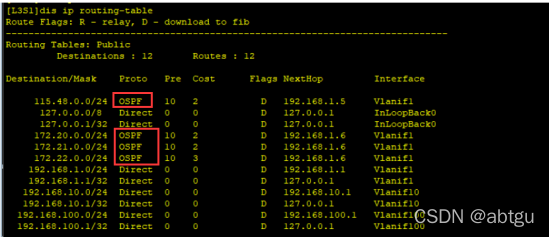

L3S1路由表，
-

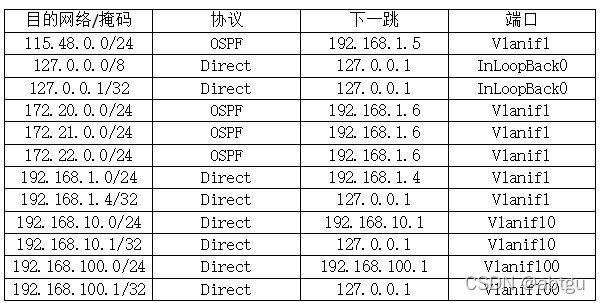

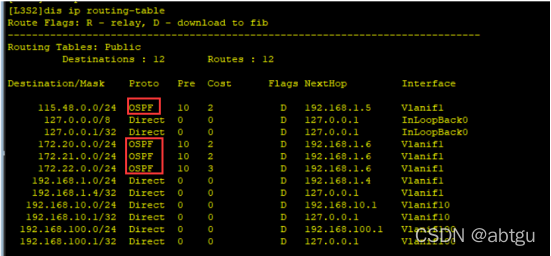

L3S2路由表，
-
連通性測驗
| 主機X ping 主機Y | 連通性 |
|---|---|
| PC1-PC2 | 通 |
| PC1-PC3 | 通 |
| PC1-PC4 | 通 |
| PC1-PC5 | 通 |
| PC1-PC6 | 通 |
| PC2-PC3 | 通 |
| PC2-PC4 | 通 |
| PC2-PC5 | 通 |
| PC2-PC6 | 通 |
| PC3-PC4 | 通 |
| PC3-PC5 | 通 |
| PC3-PC6 | 通 |
| PC4-PC5 | 通 |
| PC4-PC6 | 通 |
| PC5-PC6 | 通 |
