一、引言
本文主要描述PLCnext如何將資料上傳到Proficloud-io，用戶根據此檔案可以直接通過配置本地硬體將設備連接到云端，
二、安裝軟體
PLCnext Engineer 2021.6 – 1046008
Putty
三、系統要求
Windows 7 Service Pack 1 64-bit
Windows 8.1
Windows 10 (as of build 1709) 64-bit
四、系統要求PLCnext配置說明

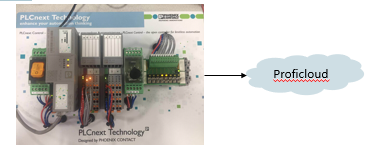

1.PLCnext
PLCnext提供兩個網口，它們功能一樣不做區分， 其中任何一個用以連接內網，另一個則可以連接外網，PLCnext的IP地址可以通過Engineer軟體對其進行設定
2.UUID匯入
在測驗或者正式使用proficloud-io時發現UUID未注冊，需要聯系15195983731進行注冊，
3.PLCnext IP設定

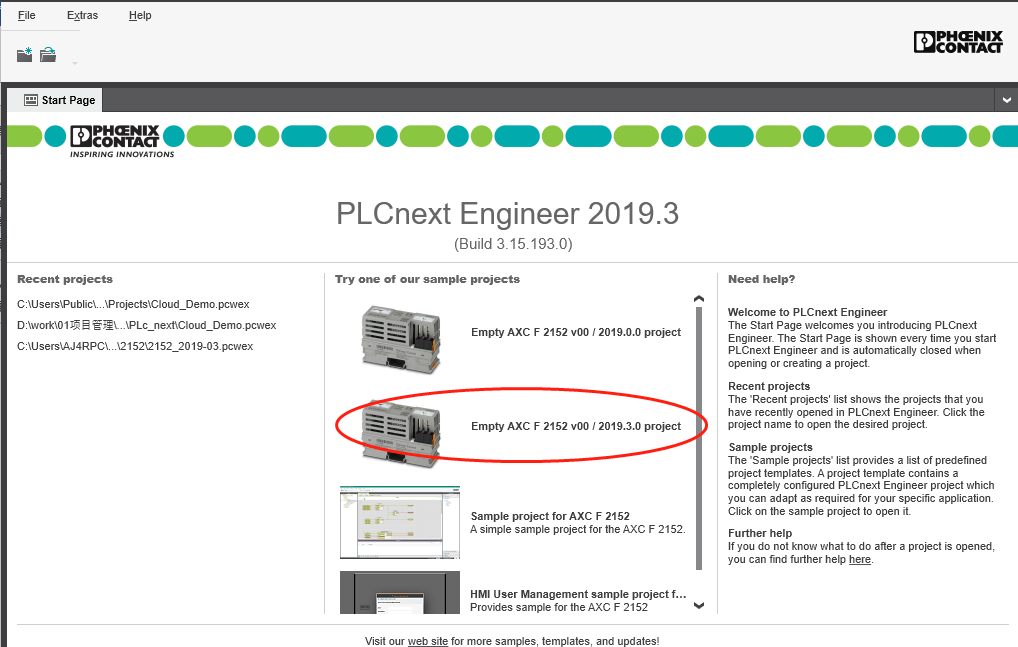

- 打開Engineer 2021.0.2或之后的版本，新建一個工程如下圖

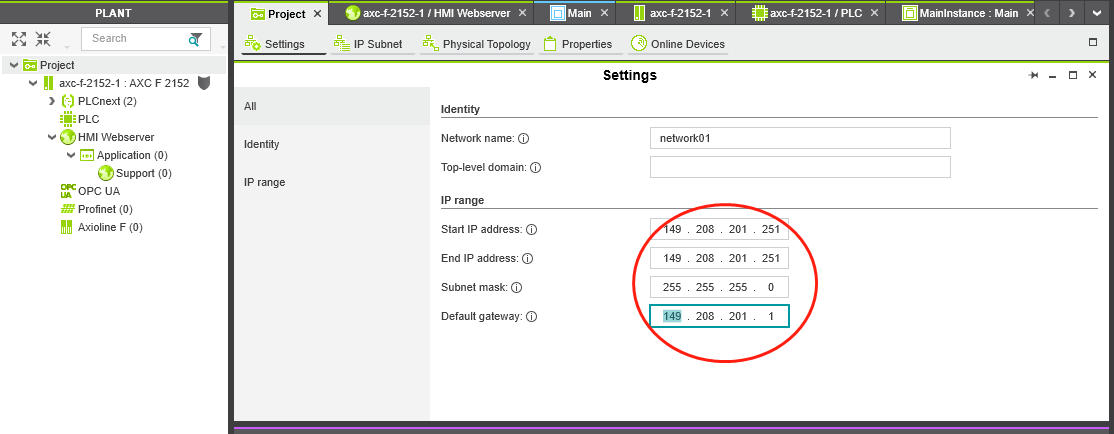

- 對Project進行設定
PLCnext默認的IP地址是192.168.1.10，可以將你本地的地址配置成1網段的IP，然后通過如下的方式修改PLCnext的實際需要的IP，并連接控制器寫入程式，

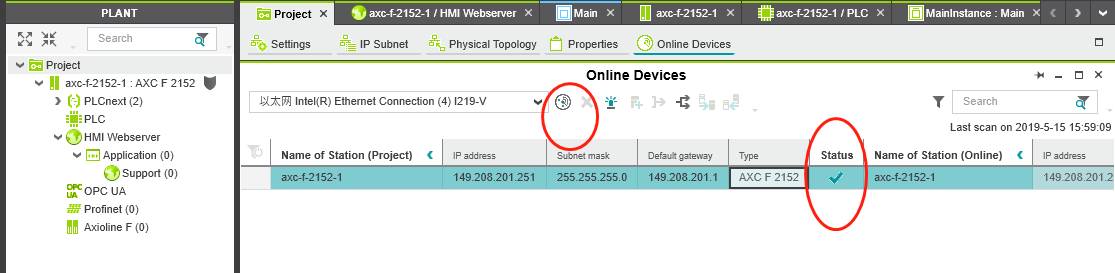

- 點擊Project->Online Devices,如果Status為√表示設定完成
4.PLCnext 檔案配置
注意PLCnext的Firmware一定是2021.6及以上版本，
關于PLCnext的配置分為兩種
4.1PLCnext2021.6的韌體需要通過手動方式修改組態檔，

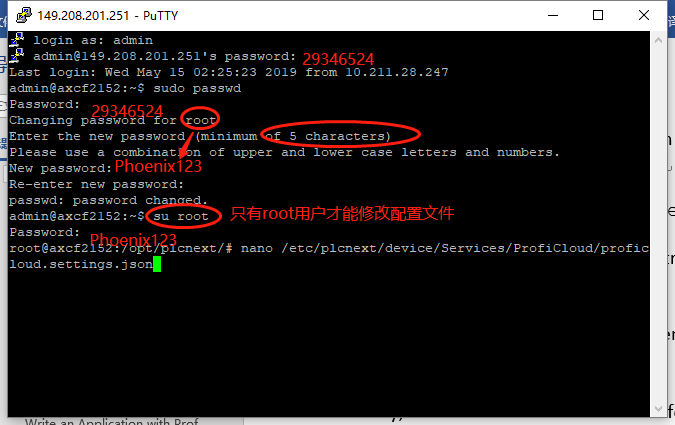

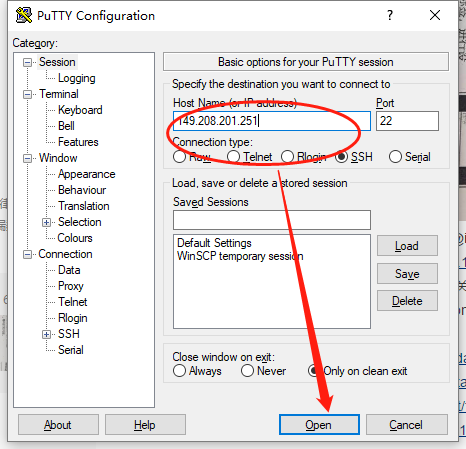

Step1：安裝PuTTY軟體，（百度云鏈接：https://pan.baidu.com/s/1ZXOuFSdhPwueJxLSp89A-A
提取碼：a7l4），也可自行下載
賬號admin，默認密碼在PLCnext硬體的殼體上，
Step2：輸入

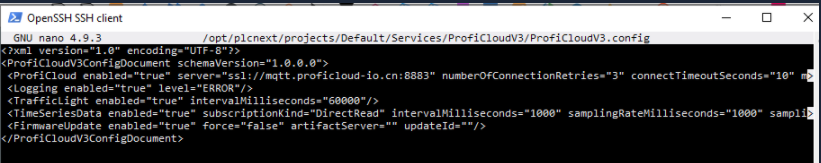

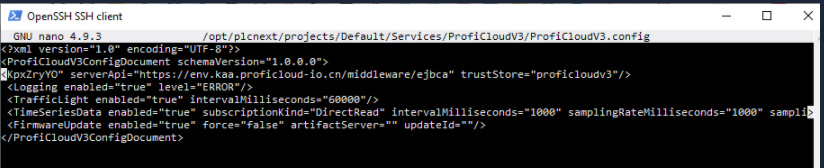

nano /opt/plcnext/projects/Default/Services/ProfiCloudV3/ProfiCloudV3.config后，按下回車鍵
修改檔案中第三行的值，可以直接用下面這一段內容覆寫檔案中的第三行所有內容
server="ssl://mqtt.proficloud-io.cn:8883"
numberOfConnectionRetries="3"
connectTimeoutSeconds="10"
deviceToken=""
serverApi=https://env.kaa.proficloud-io.cn/middleware/ejbca
保存修改的檔案，Ctrl+X然后輸入Y，
Step3：確認系統的時間和時區
- 檢查當前時間:在putty中輸入”date”
- 檢查時區：在putty中輸入“date -R”
- 修改時區
因為Linux 系統中東八區是沒有北京的，只有香港，所以修改時區為東八區命令如下:
“cp /usr/share/zoneinfo/Asia/Hong_Kong /etc/localtime”(注意該命令需要root 權限)
- 修改日期：“date -s 08/14/2019”
修改時間：“date -s 14:30:26”

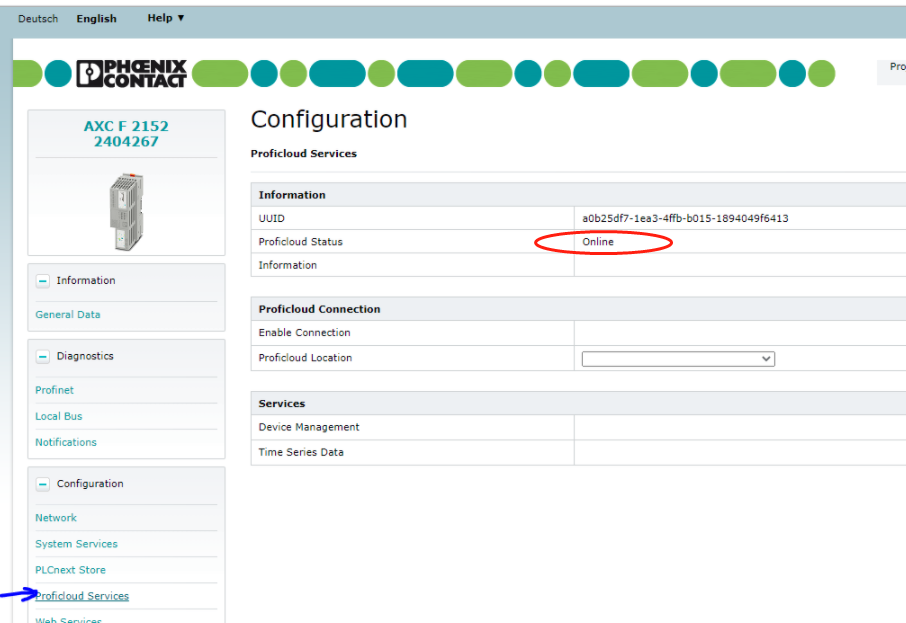

Step4：此時系統應該Online可以通過以下方式確認

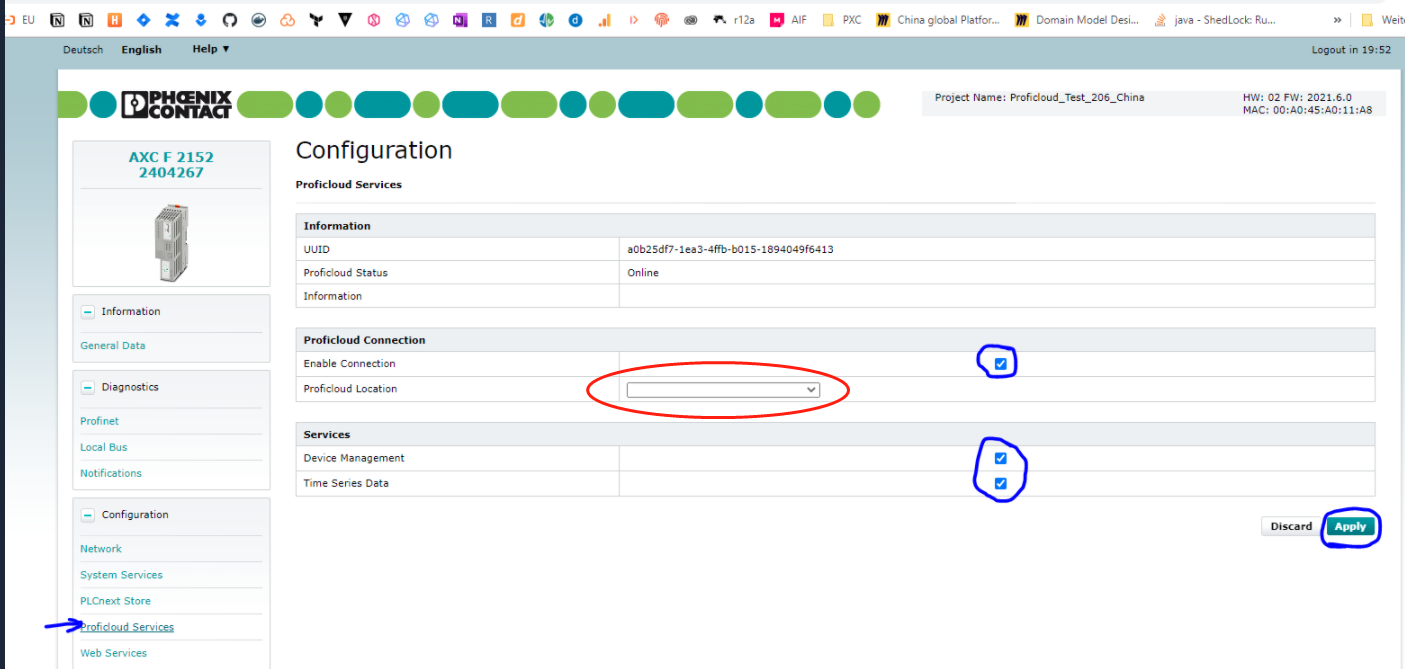

4.2PLCnext2021.6以后的版本可以通過ip/wbm提供的下拉選擇來進行配置
當前PLCnext2021.6中Proficloud Location還是空值，但是之后的韌體這里將可以選擇到中國的選項，然后選擇中國選項后即可，省略掉（1）中的步驟
五、PLCnext連接Proficloud

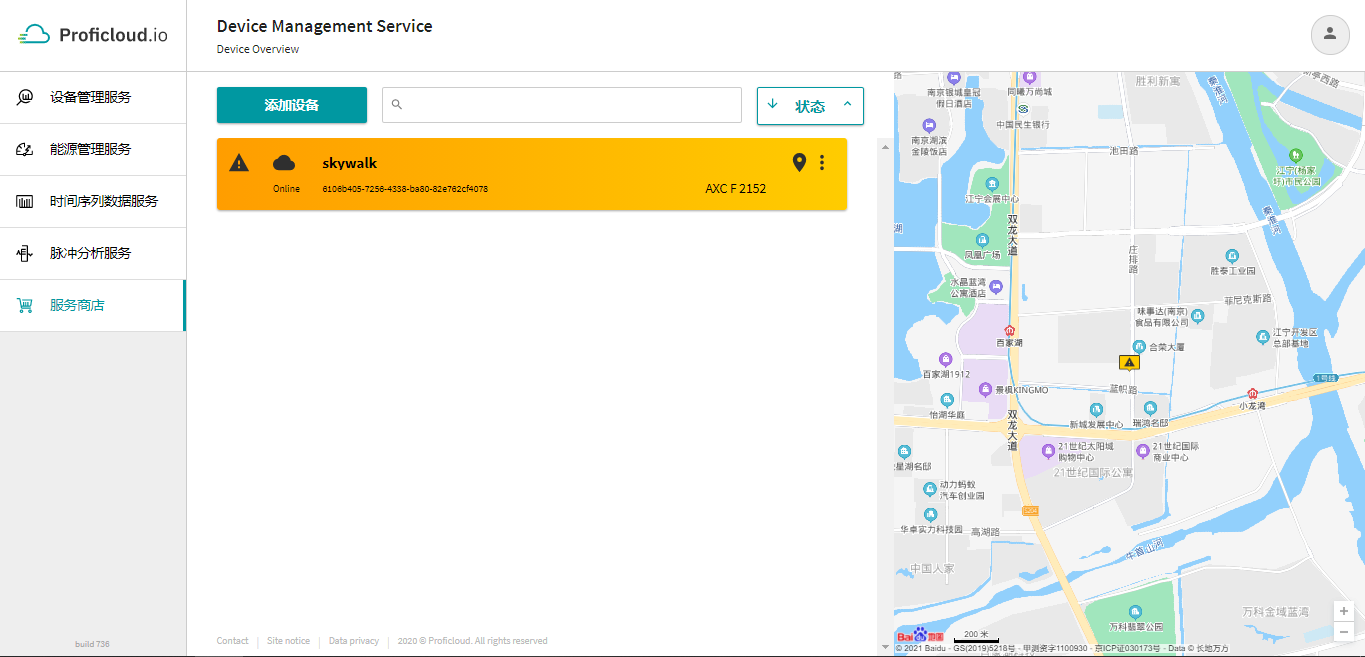

打開網頁輸入www.proficloud-io.cn,輸入賬號密碼進行登錄，登錄成功后界面如下：

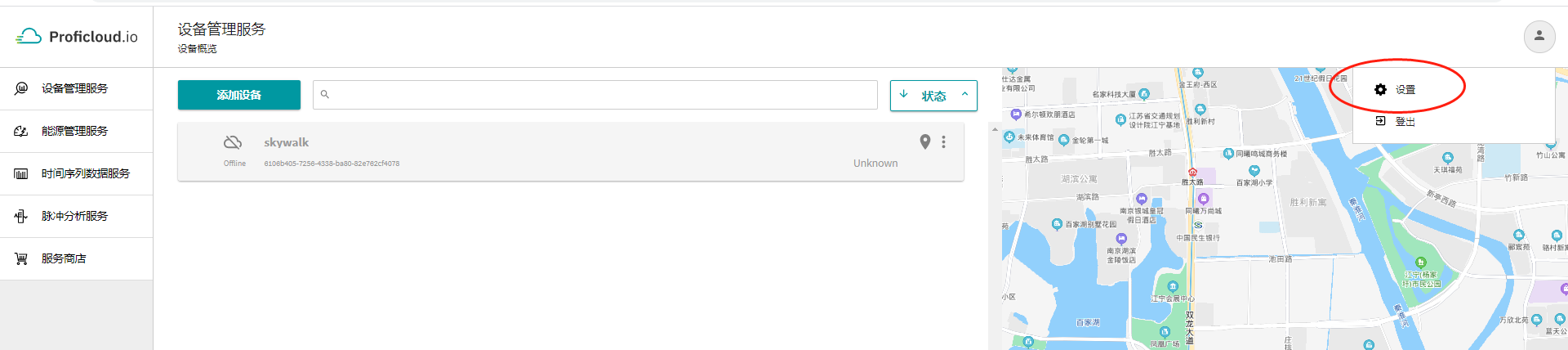

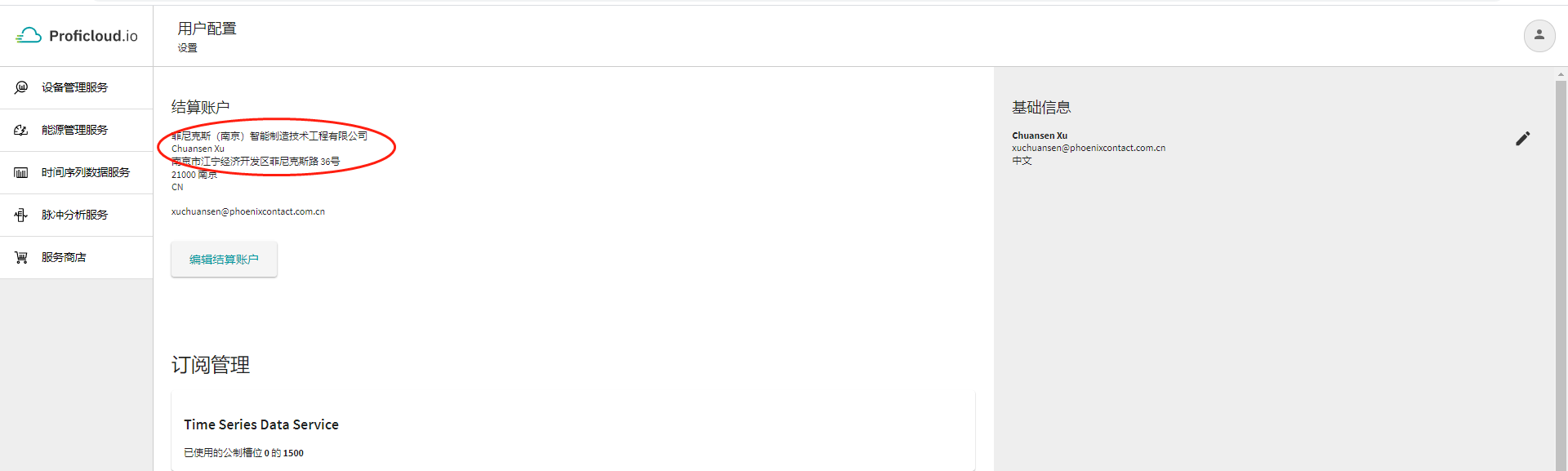

1.新增賬戶資訊
對于測驗用戶請填寫正確的公司郵箱地址及公司資訊以確保是菲尼克斯的員工操作，

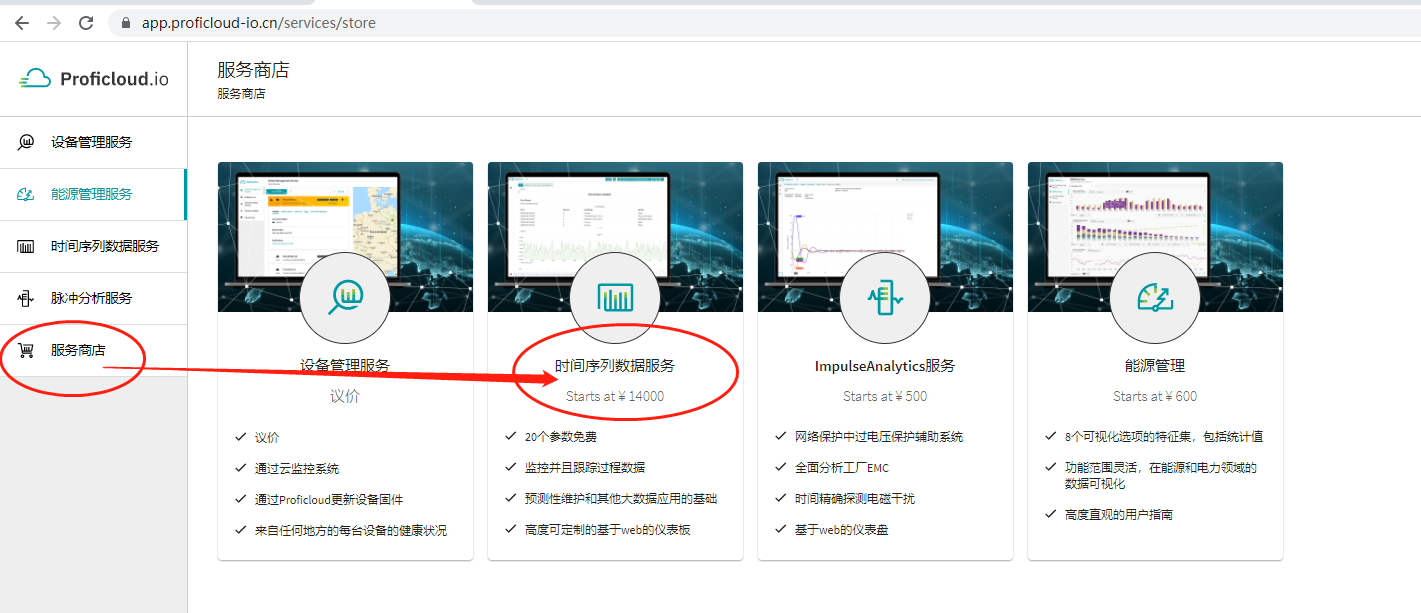

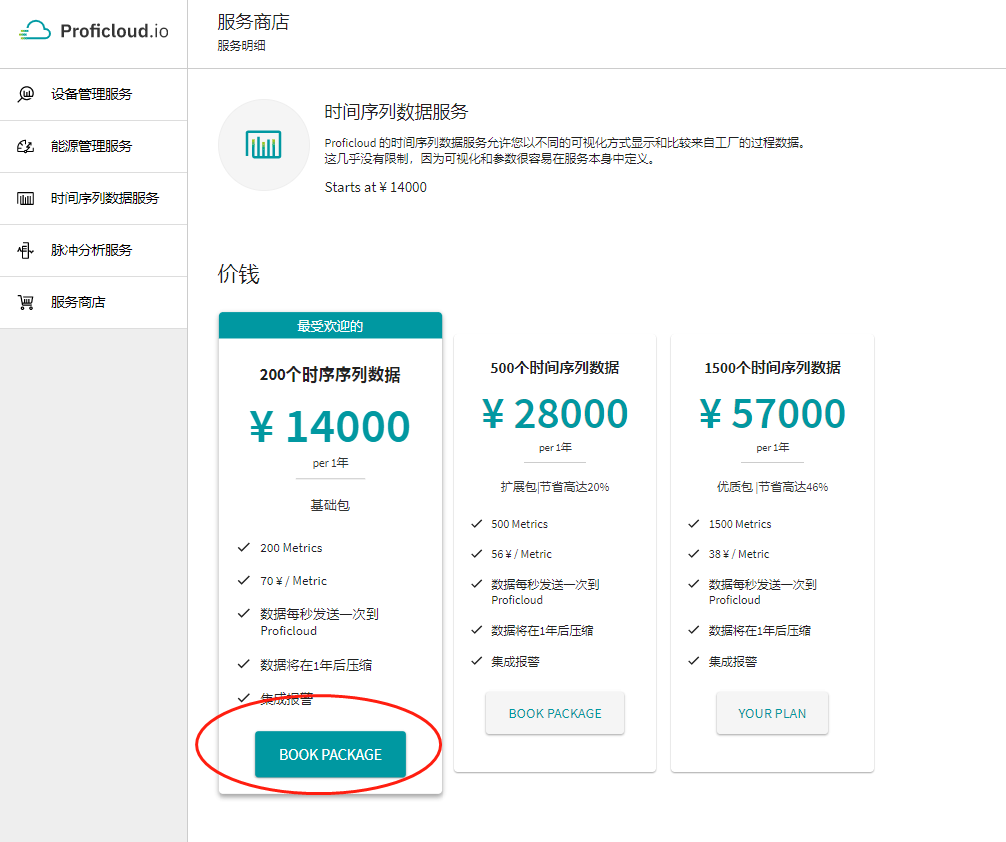

2.預訂package

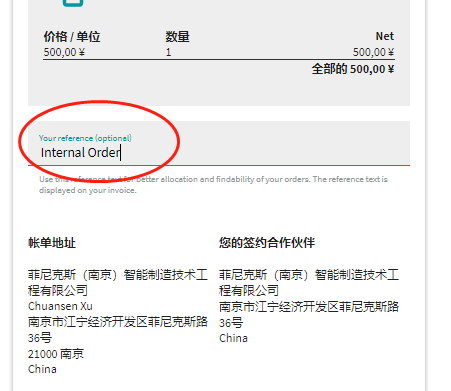

內部測驗用戶可以填寫internal order

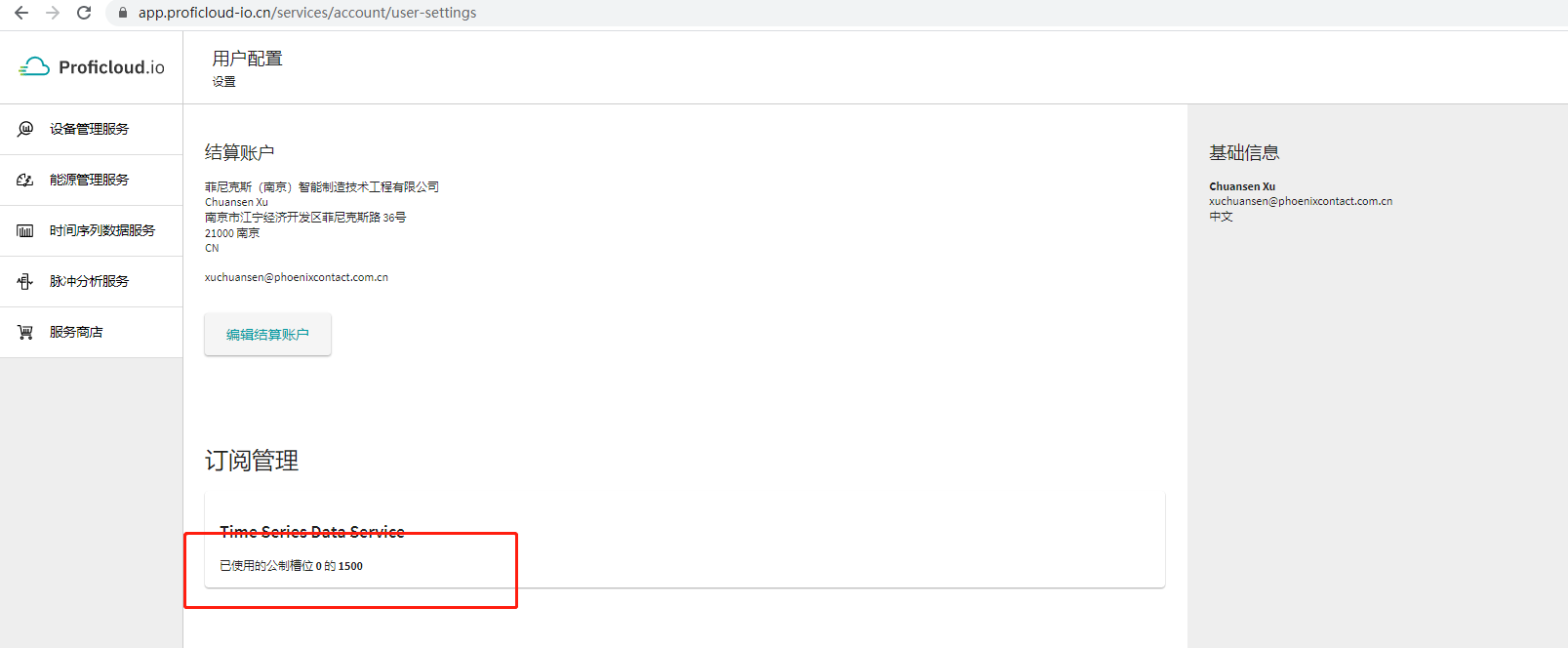

預訂完成后，就可以在你的個人賬號中看到metric的資訊
3.引數配置

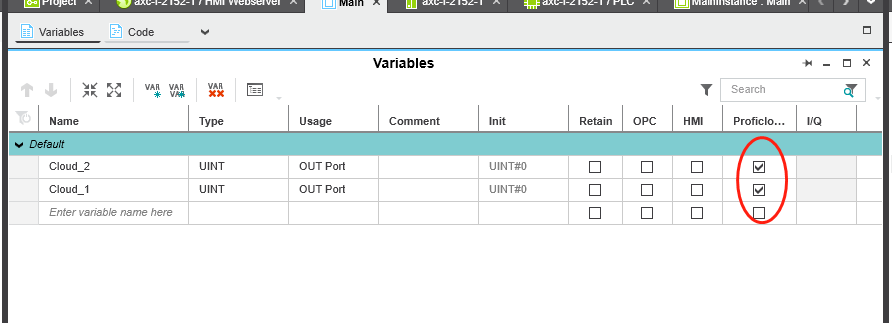

需要上云的metric資料需要按照下圖的配置方式在PLCEngineer上打上√
六、資料展示
資料是通過grafana來進行展示，在此系統提供了兩種方式，一個是使用系統默認的展示，另一種是通過grafana自定義展示，此兩種方式需要通過切換賬號來實作，

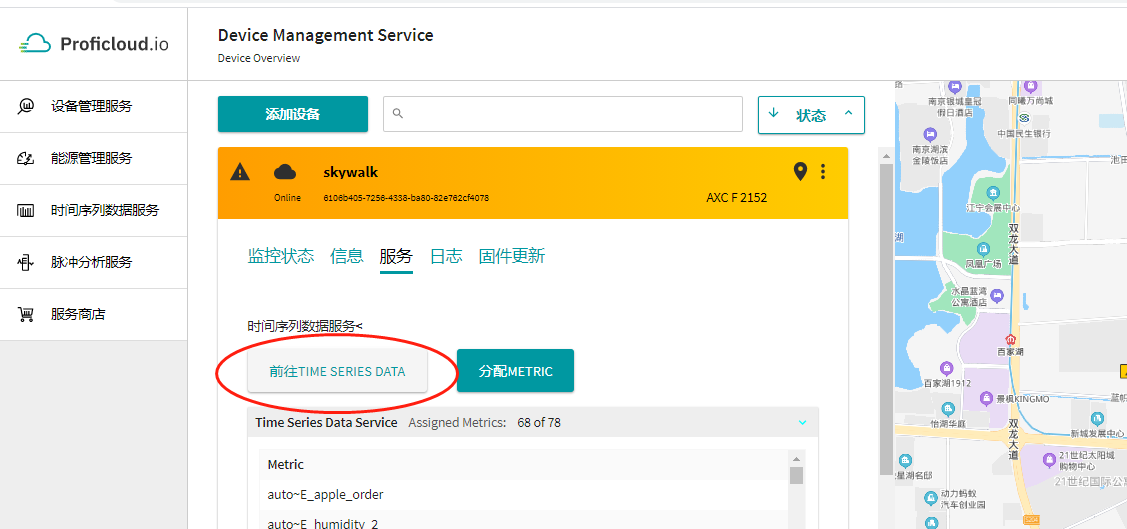

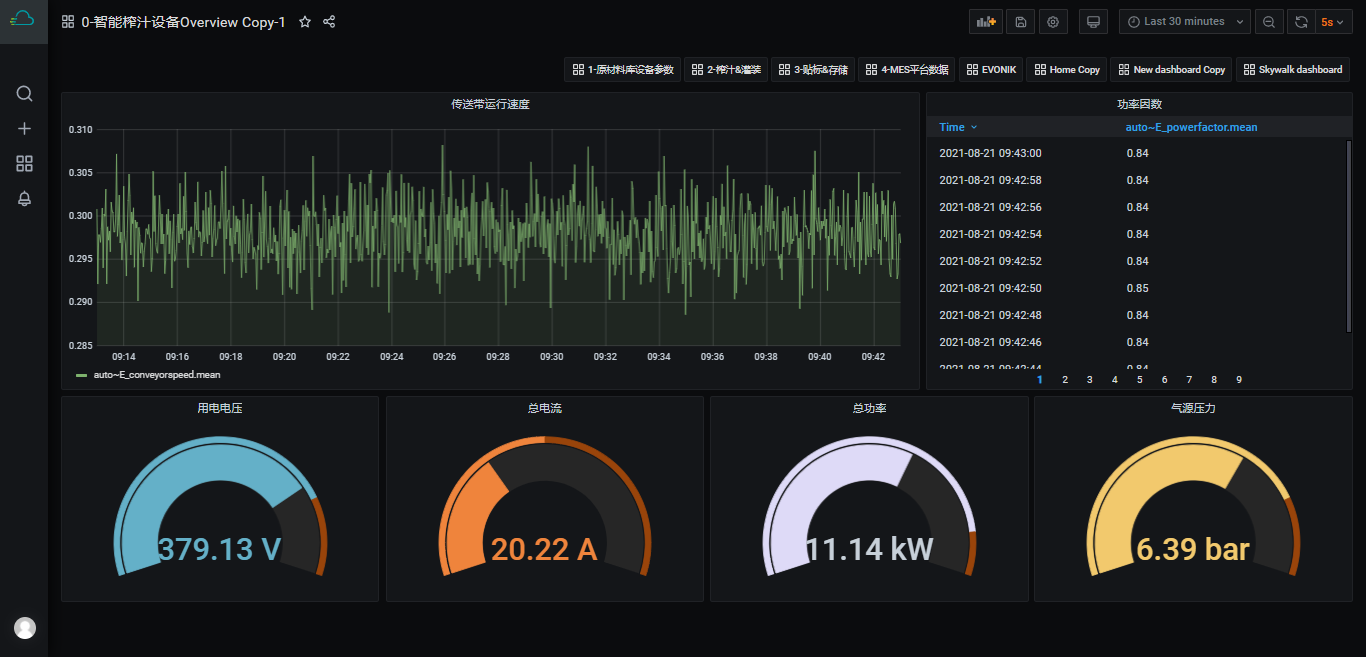

1.默認Dashboard的進入方式

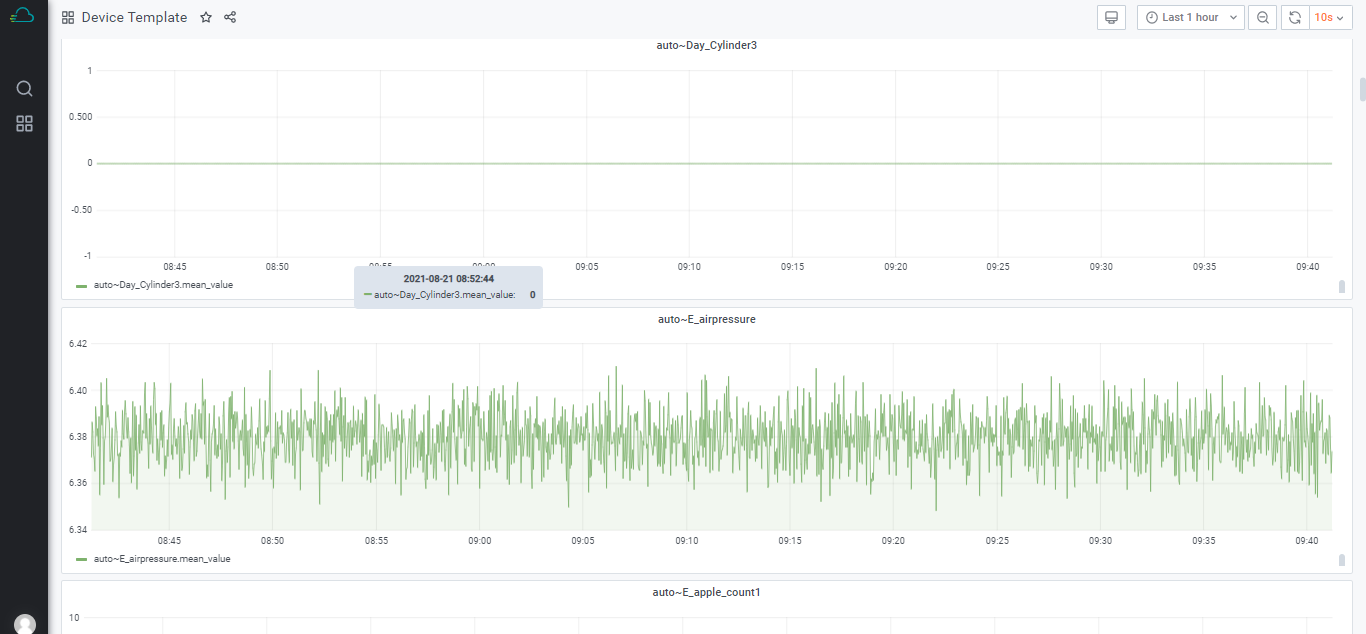

2.自定義Dashboard

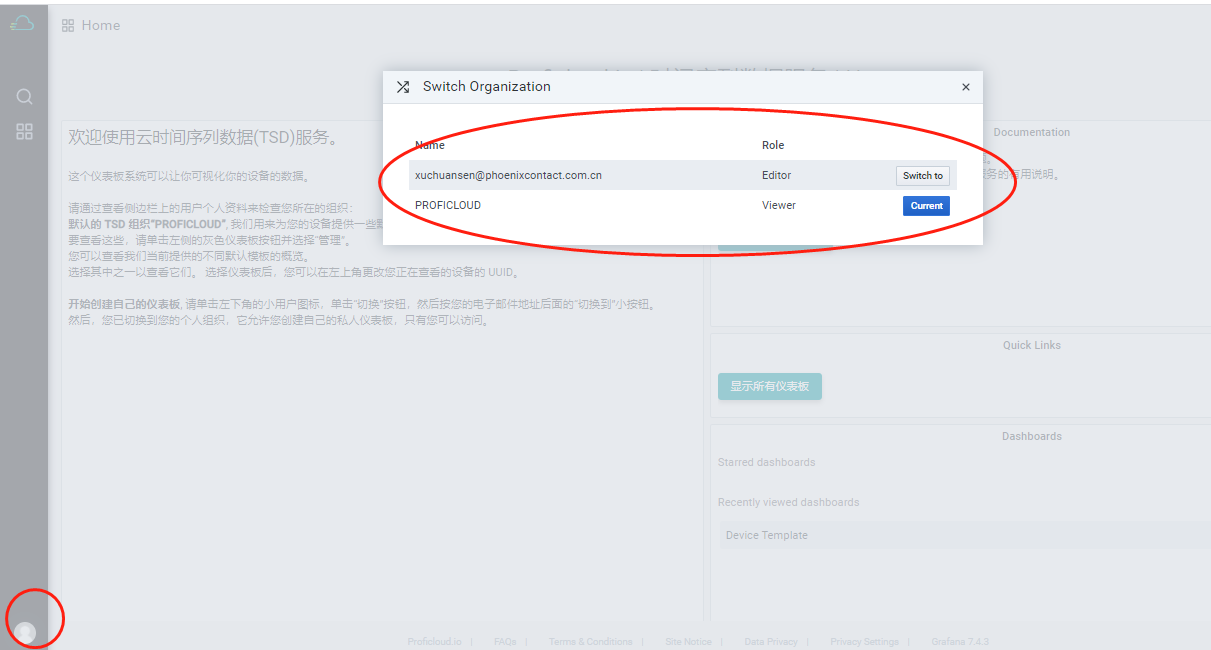

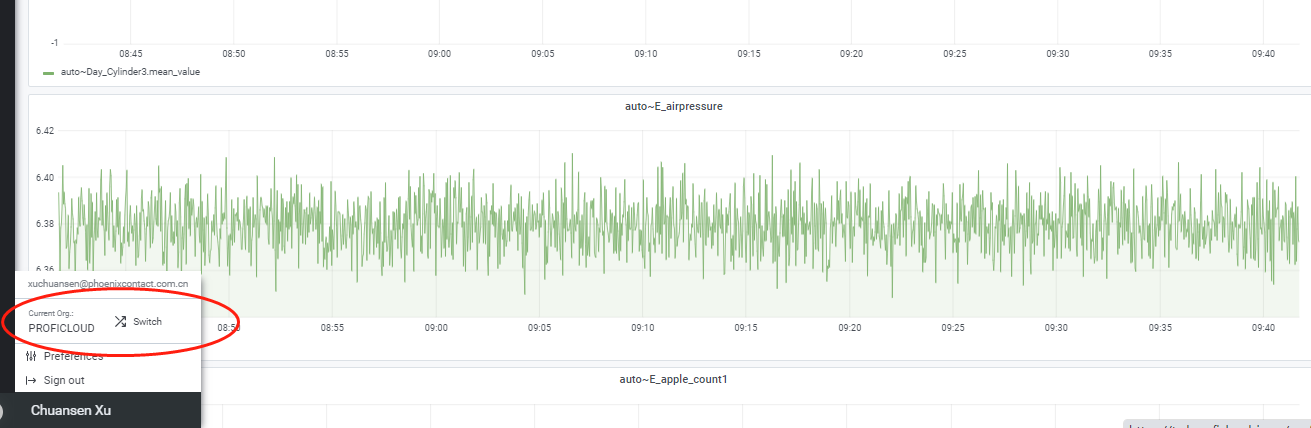

通過5.3.1中右下角的切換賬號即可進入自定義Dashboard的畫面，
