在許多應用場合，都需要將低電壓升至適合用電設備使用的較高電壓，如單節和雙節鋰電池供電電路，常需要將其2.8～4.2V的低電壓升至可供使用的5V，9V,12V,甚至更高的電壓，再如雙節鋰電池6.0V-8.4V電壓升壓到9V,12V，15V,20V,24V等電壓給手機進行快速充電，也就是當前的PD快充解決方案，12V輸入升壓18V 24V 36V 48V高電壓給便攜設備供應較大電壓和電流滿足產品需要，而一般小轎車轎車為12V蓄電池虧電和充滿電電壓范圍在（10.5V~14.5V）之間有比較大的波動,部分電子產品對電壓有較為苛刻的精度和電壓穩定度要求那么就需要自動升降壓電路來實作，當輸入電壓低于輸出設定電壓的時候，電路作業在升壓BOOST模式，當輸入電壓高于輸出設定電壓的時候電路作業在BUCK降壓模式，這樣使輸出電壓始終穩定在設定的輸出電壓來滿足電子設備對電壓的苛刻要求，因而有必要開發出一種低電壓、大電流DC/DC升壓，自動升降壓變換器，
中廣芯源新推出的一款高效率、直流升壓穩壓電路GS3662D，輸入電壓范圍可由最低5伏特到最高35伏特，輸出電壓5--48V可調整且內部MOS輸出開關電流可高達2A，峰值5A大電流，非常適合于數碼便攜產品電池供電，3G網路產品，數碼相機，LCD液晶屏背光電路，太陽能照明路燈，網路通訊等產品的電壓轉換，

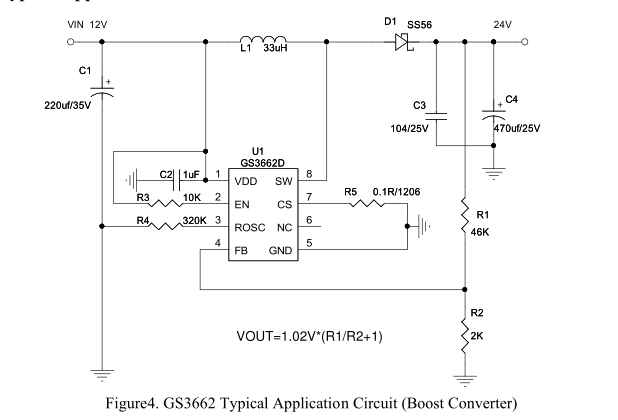

該芯片可以作業在單升壓模式如圖：

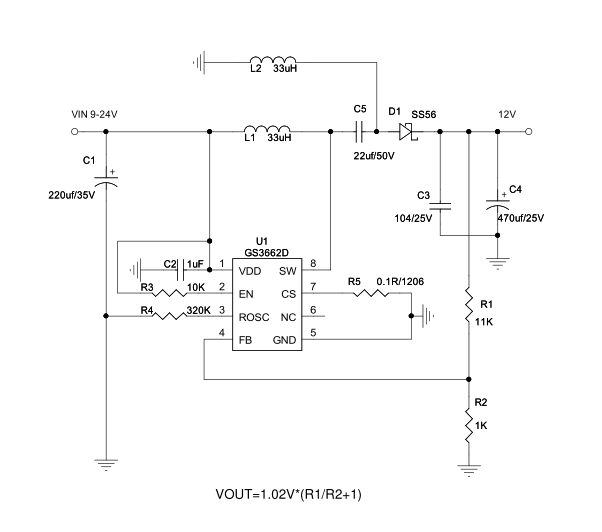

自動升降壓模式如圖2
GS3662D應用電路非常簡單，外圍器件極少，
GS3662采用標準的SOP-8無鉛封裝，現以開始大批量供貨，
中廣芯源新推出的一款高效率、直流升壓穩壓電路GS3671，輸入電壓范圍可由最低5伏特到最高35伏特，輸出電壓5--400V可調，該電路為外置MOS功率管電流和電壓具有較大的可選擇性，輸出電壓靈活，電流從2A- 20A大電流，根據輸入電壓和升壓比完成較大功率變換，可以實作12升18V 5A 12升24V 4A 24V升36V 4A 32V輸入升壓48V 5A功率靈活實作10瓦到300瓦之間應用，非常適合于小型便攜產品UPS系統供電，5G網路通訊產品，高電壓激光脫毛產品，LCD液晶屏背光電路，太陽能升壓充電系統，網路通訊等產品的電壓轉換，

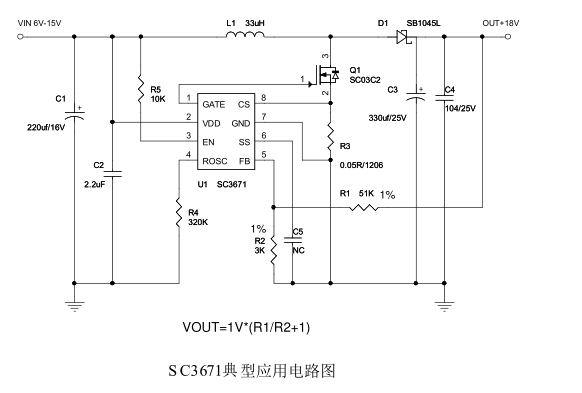

該芯片可以作業在單升壓模式如圖：

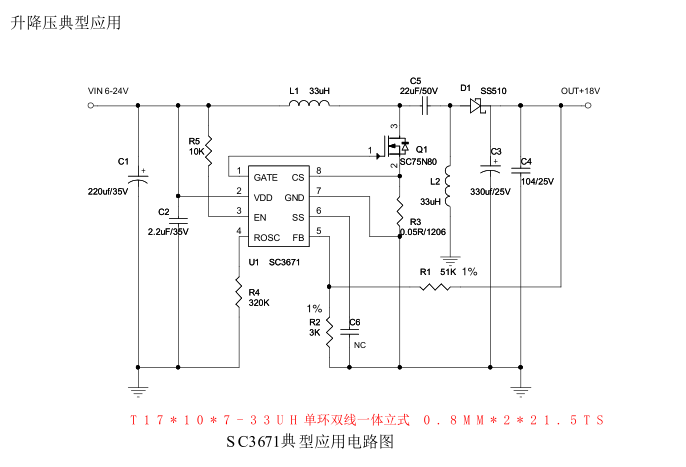

自動升降壓模式如圖2
GS3671應用電路非常簡單，外置功率管，可以輕松實作10瓦到300瓦功率應用，
GS3671采用標準的SOP-8無鉛封裝，現以開始大批量供貨，
