電源設計中，環路反饋是非常有意思也是比較難的一個設計要點，我們在應用中，如果需要動態調整電源輸出，應該怎么辦呢？增加通信介面雖然方便，但是會增加成本，工程師看海今天介紹一種省成本的方案：基于PWM反饋的電源控制策略，一起來看看吧，
獲取仿真檔案，公眾號“工程師看海”后臺回復：電源PWM
饋點在IC內部
在我們日常應用程序中，電源反饋點（后文簡稱饋點）的位置，有兩種方案，一種是電源輸出不變，饋點集成在IC內部，對于這類普通電源而言，它的輸出通常是不可更改的；對于高級一些的電源，雖然饋點也在IC內部，但是可以通過軟體配置選擇不同的輸出檔位，產生不同的輸出電壓，
饋點在IC外部

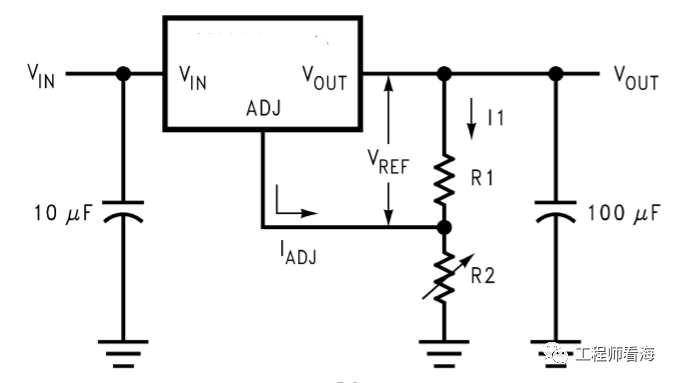

另一種方案是輸出可調，具體是通過外接匹配電阻來控制其輸出電壓，這個優點是可以根據我們的需求，設定匹配電阻，進而控制其輸出電壓，比如下圖，輸出電壓和電阻的關系可以通過下面公式得到，
但是，有一些特殊的應用場景，我們需要根據負載需求實時控制電源的輸出電壓，那么上面兩種饋點的設計，就不能直接滿足我們的需求了（一種是饋點在IC內部，輸出不可調；一種是輸出通過外接電阻設定，電阻固定后輸出也固定，不能調節），

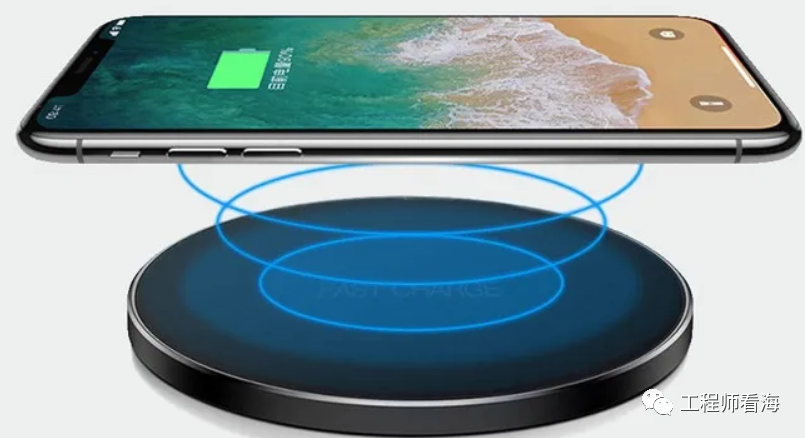

在手機設計領域，一個經典的應用場景是無線充電，當發射端TX和接收端RX距離稍微變遠時，我們需要增加TX輸出功率，通過增加TX的電壓來增加功率的話，我們可以怎么做呢？
有人說，選擇帶通信介面的電源，比如I2C介面，負載和電源通訊，負載需要高壓時，就讓電源增加輸出電壓，這個方案可行，但是意味著用功能更豐富的電源，這就要增加成本，都是錢啊，在幾萬、十幾萬的出貨量面前，一毛錢也是錢！
基于PWM反饋的電源控制策略
那么介紹下今天的主角，基于PWM反饋的電源控制策略，不需要額外增加通信介面，就可以實作根據負載要求動態調整輸出電壓，既滿足功能需求，又降低成本，
這個實作方案是在外接饋點的基礎上實作的，其原理架構如下圖，
負載通過一個IO引腳和電源饋點連接，這個IO引腳通過PWM來動態調整饋點電壓，控制電源輸出負載需要的電壓，
我們先看下沒有PWM時，電源通過反饋調節輸出的作業原理，

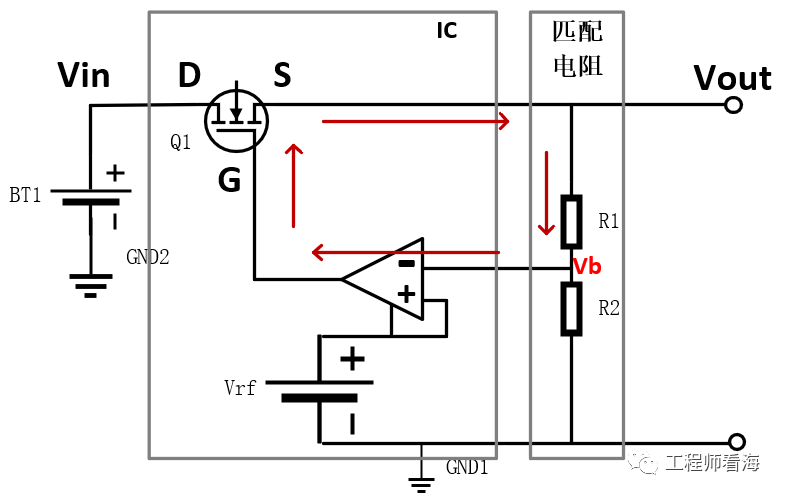

電源剛啟動時，會根據饋點匹配電阻，來輸出電壓，根據下圖的電源框圖，輸出電壓計算公式：
反饋點的電壓為：
IC內部會通過誤差放大器，將反饋電壓Vb與參考電壓Vr進行比較，如果Vb的電壓低于參考電源Vr，電源IC就會增加輸出Vo，直到Vb=Vr；
反過來，如果反饋電壓Vb高于參考電壓Vr，那么電源IC就會降低輸出電壓Vo，直到Vb=Vr；
上面對于電源反饋的討論與介紹，我在往期文章《LDO基本原理介紹》有過更詳細的介紹，
https://www.dianyuan.com/eestar/article-1422.html
如果此時負載需要調節電壓，就調節pwm占空比，來調節饋點電壓，進而調節Vo，
引入PWM的反饋調節機制原理

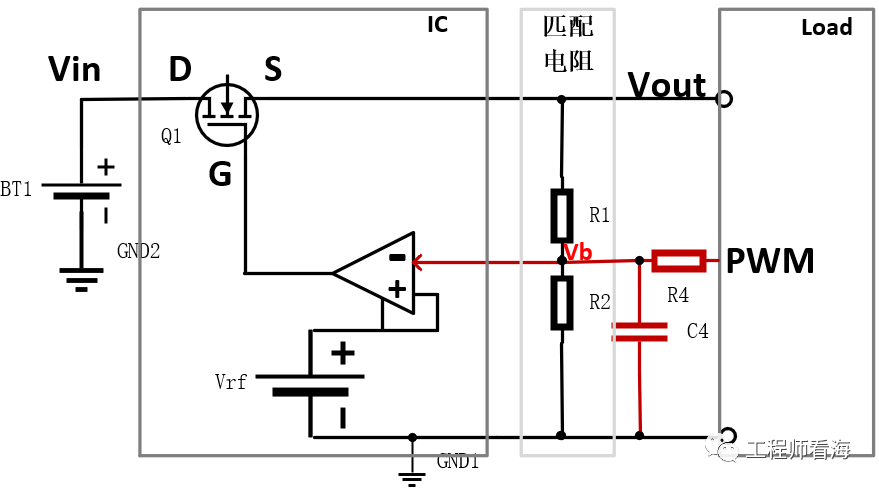

引入PWM的反饋調節的框圖如下，如果負載希望前端電源增加Vo，就會減小PWM的占空比，PWM信號的占空比減小后，經過RC濾波得到的直流電平也會減小，該直流電平與反饋電壓疊加后，使得Vb減小，電源IC將Vb與Vr對比后，發現Vb變小（會判定為Vo減小），就會增加Vo，進而使得Vb增加，這個程序一直持續到Vb=Vr；此時負載就得到了它需要的電壓值，
反之亦然：
如果負載希望前端電源減小Vo，就會增加PWM的占空比，PWM信號的占空比增加后，經過RC濾波得到的直流電平也會增加，該直流電平與反饋電壓疊加后，使得Vb增加，電源IC將Vb與Vr對比后，發現Vb變大（會判定為Vo變大），就會減小Vo，直到Vb=Vr，負載就得到了它需要的電壓，
仿真驗證

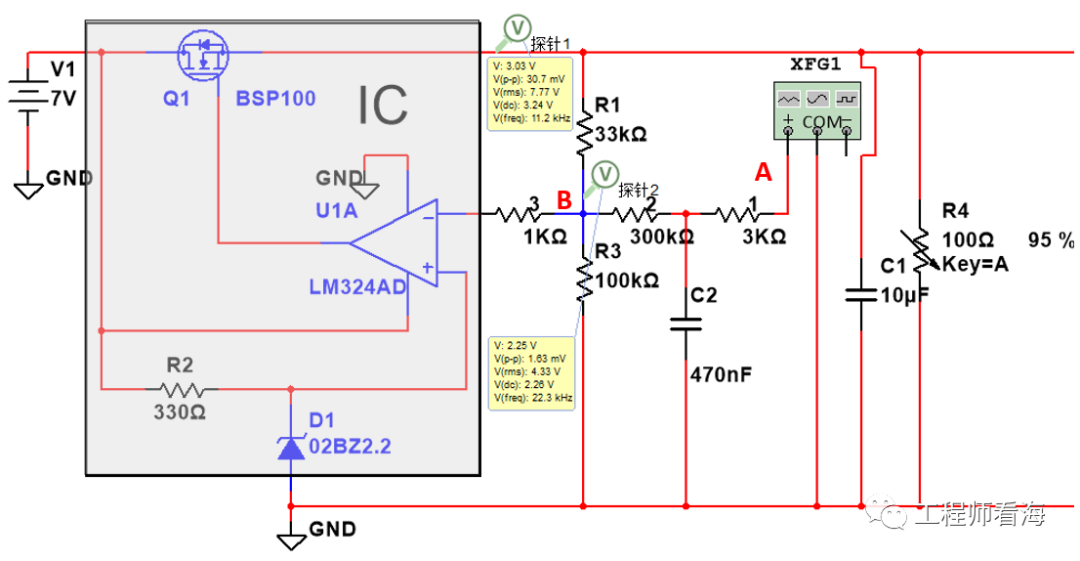

對下圖線性電源進行仿真（一般線性電源噪聲小，建議實際使用PWM反饋調節時，優先考慮開關電源），灰色框內表示IC本體，外部電阻、電容匹配網路一定要仔細計算，下圖給的是參考值，
獲取仿真檔案，公眾號“工程師看海”后臺回復：電源PWM
在占空比為50%時，電源輸出為3.0V，

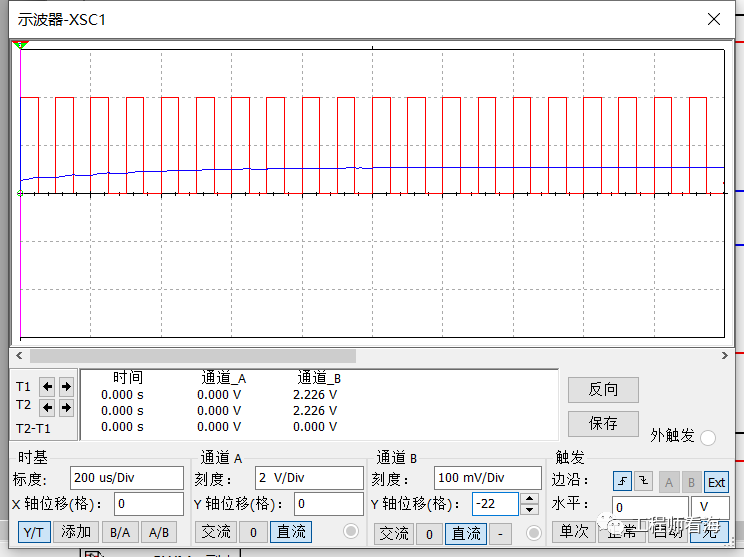

下圖紅色為A點PWM波形，頻率為10KHz，占空比為50%，藍色為饋點B點電壓波形，是濾波后的結果，Vb大約是2.2V，
占空比是50%時，紅色曲線輸出電壓Vo大約是3.0V，

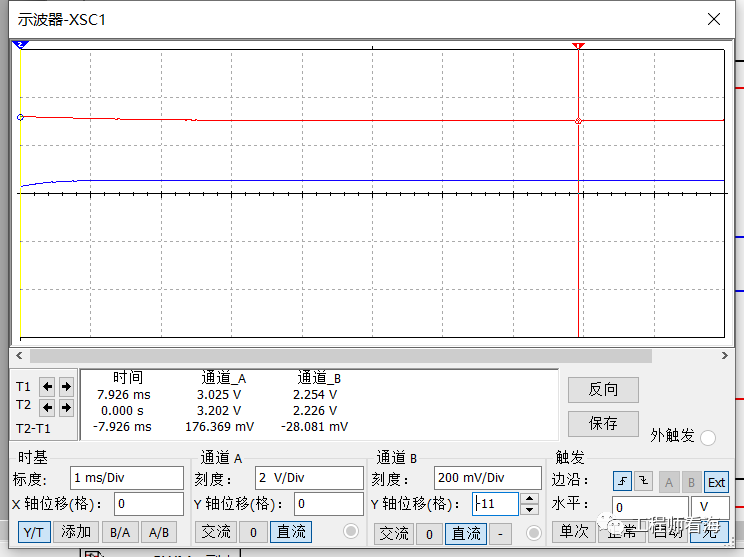

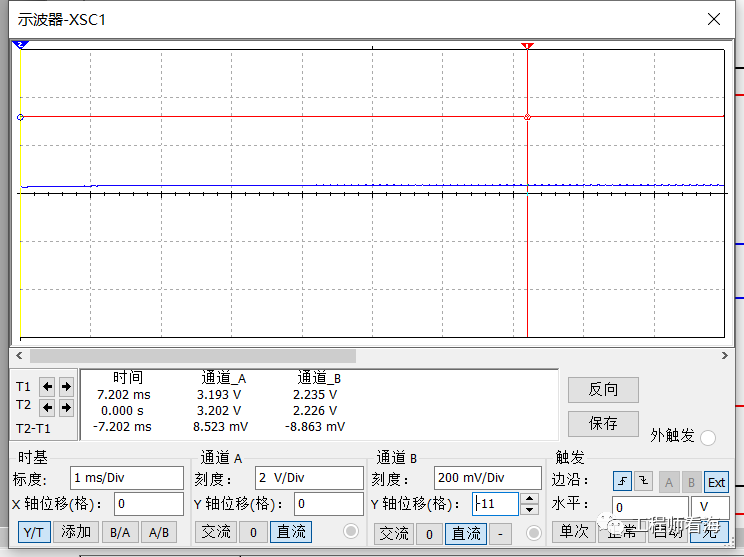

我們減小PWM的占空比到5%，根據前文分析，其輸出電壓應該會增加，下圖紅色是輸出電壓Vo，藍色是饋點電壓波形Vb，可以看到，PWM信號被濾波后，輸出電壓Vo比占空比為50%時要大，有3.0V上升到3.2V，并穩定在3.2V，

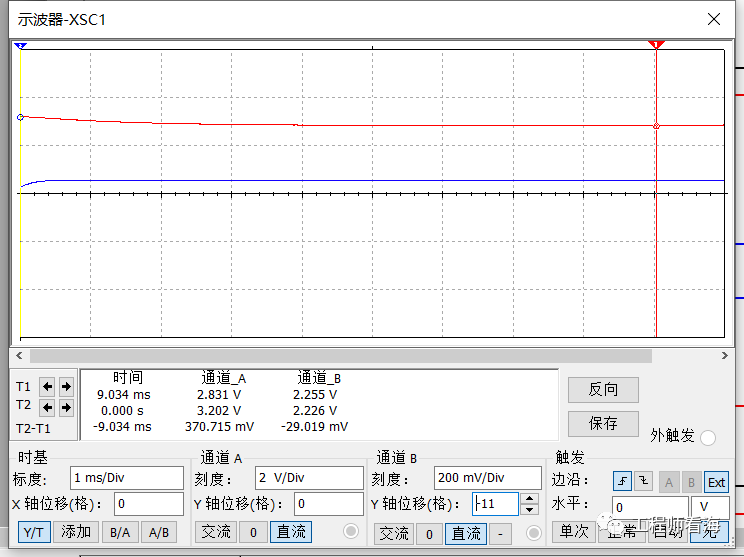

反過來，我們增加PWM占空比到95%，根據前文分析，其輸出電壓應該會減小，下圖紅色是輸出電壓，藍色是饋點電壓Vb的波形，可以看到，PWM信號被濾波后，隨著饋點電壓的上升，輸出電壓Vo逐漸減小，最終穩定在2.8V，
以上就是基于PWM反饋的電源控制策略，
