開源自己做的一款小型ESP32 C3 12F開發板
- ESP32 C3 芯片簡介
- ESP32-C3-12F EVB Board原理圖及硬體實物圖
ESP32 C3 芯片簡介
隨著國產自研芯片熱潮的吹起，RISC-V作為開源免費的指令集備受國內芯片半導體廠家青睞，一向以超高性價比著稱的AIoT芯片廠家樂鑫自然也不會錯過RISC-V架構芯片的研發，ESP32 C3和ESP32 H2 就是樂鑫推出來的搭載 RISC-V 32 位單核處理器的AIoT芯片，以下介紹來自樂鑫官方：
ESP32-C3 是一款安全穩定、低功耗、低成本的物聯網芯片，搭載 RISC-V 32 位單核處理器，支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)，為物聯網產品提供行業領先的射頻性能、完善的安全機制和豐富的記憶體資源，ESP32-C3 對 Wi-Fi 和 Bluetooth 5 (LE) 的雙重支持降低了設備配網難度，適用于廣泛的物聯網應用場景，
物聯網叔叔最近對RISC-V芯片也比較感興趣，就自己折騰了一下，買了一個esp32 C3的nodemcu小板子，發現接其他硬體非常不方便，由于用慣了物聯網俱樂部的E53 系列傳感器，而且手頭也有很多E53介面的傳感器，于是就自己想著自己設計一款帶E53介面的小板子，于是乎重拾舊業，把荒廢多年的pcb layout技能拿出來，

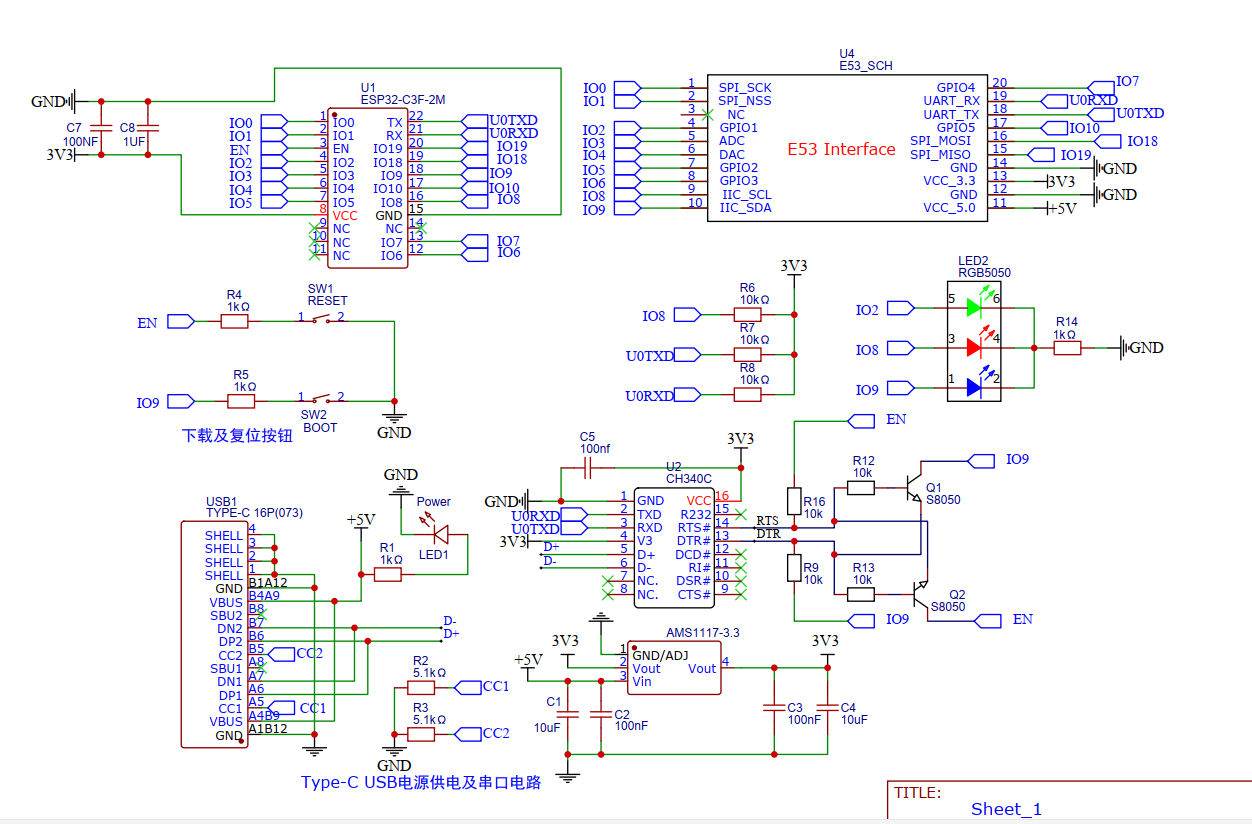

ESP32-C3-12F EVB Board原理圖及硬體實物圖
ESP32-C3-12F模組是安信可的，電源介面使用最新的TypeC USB介面，CH340C作為串口電平轉換芯片，所有IO引出到E53介面上，
這里需要注意 R9和R15如果焊接，就不要焊接R12、R13、Q1、Q2；這里是參照安信可官方的設計，可以通過電阻也可以通過三極管去連接IO9和EN，方便實作一鍵下載啟動，

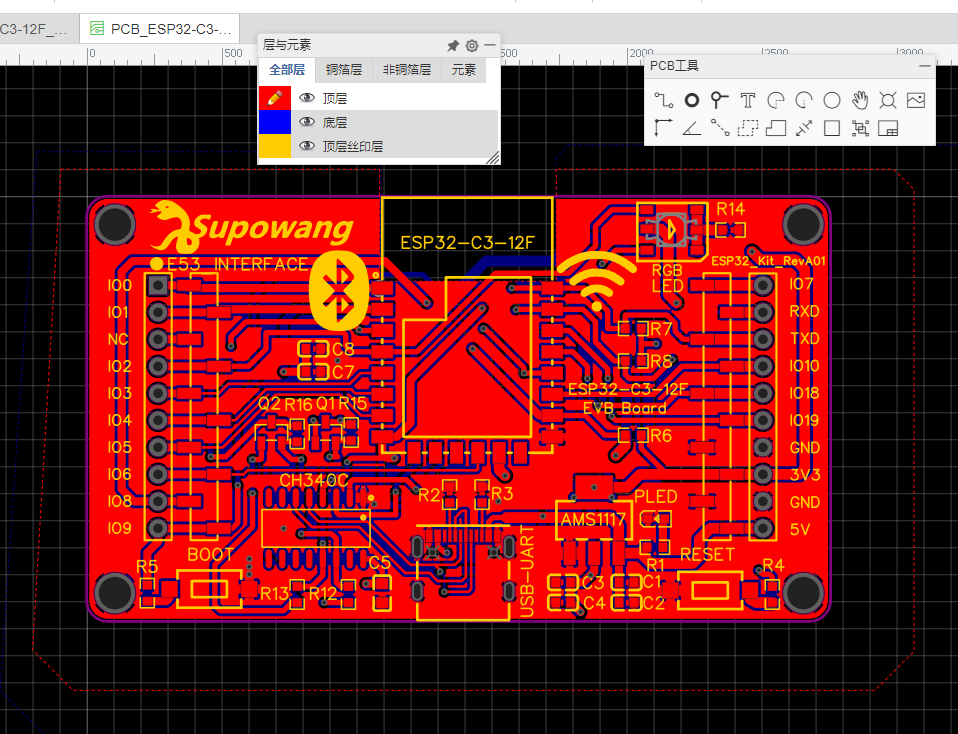

這里的layout工具選擇的國產的立創EDA，簡單方便，PCB圖和硬體仿真圖如下

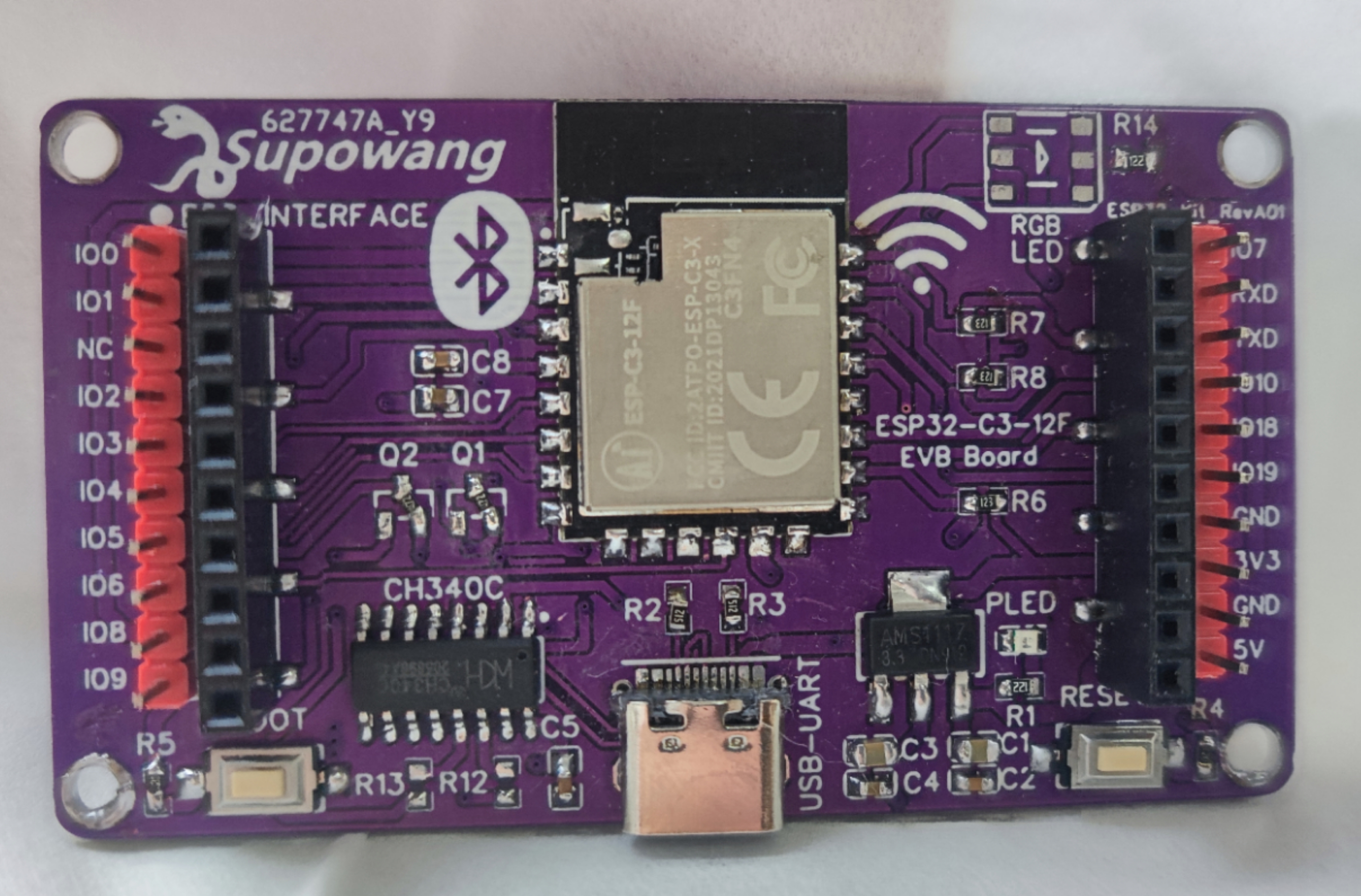

硬體實物圖（自己手焊的，比較丑）

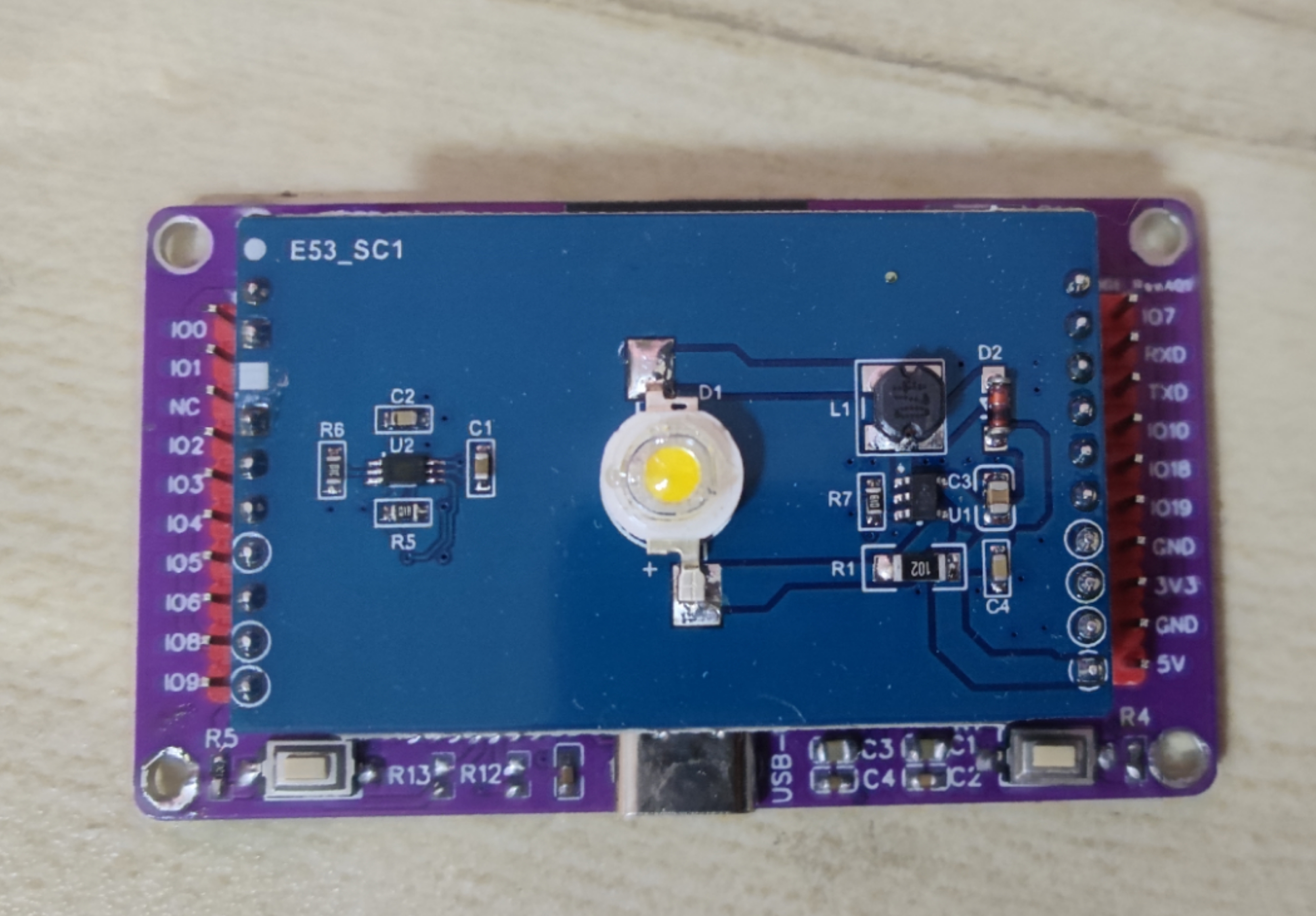

帶E53_SC1傳感器（含BH1750和一個高亮led）
目前硬體經過測驗，我使用Arduino和ESP-IDF都是可以正常下載程式運行的，
開源的開發板原理圖和PCB源檔案可以在我的騰訊微云下載
開發板原理圖和PCB源檔案，密碼4egfd4
鏈接：https://share.weiyun.com/NEwDA7aj 密碼：4egfd4
