一、實驗拓撲及應用

二、實驗需求

三、實驗難點

四、實驗思路

五、實驗步驟

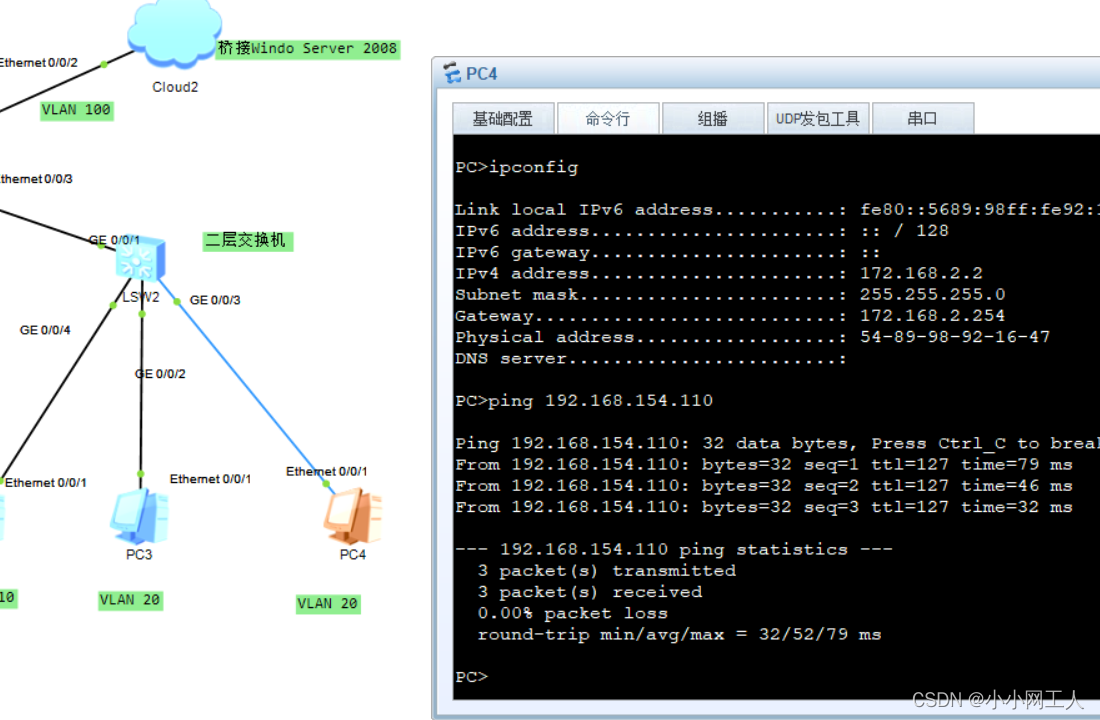

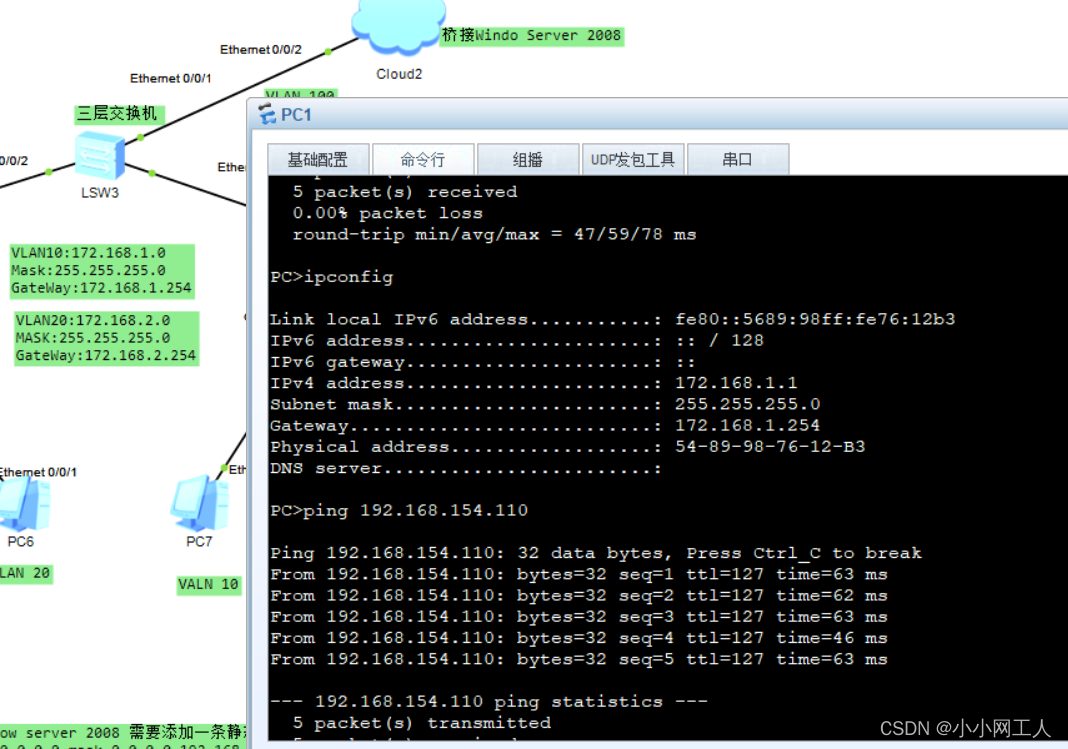

六、實驗結果

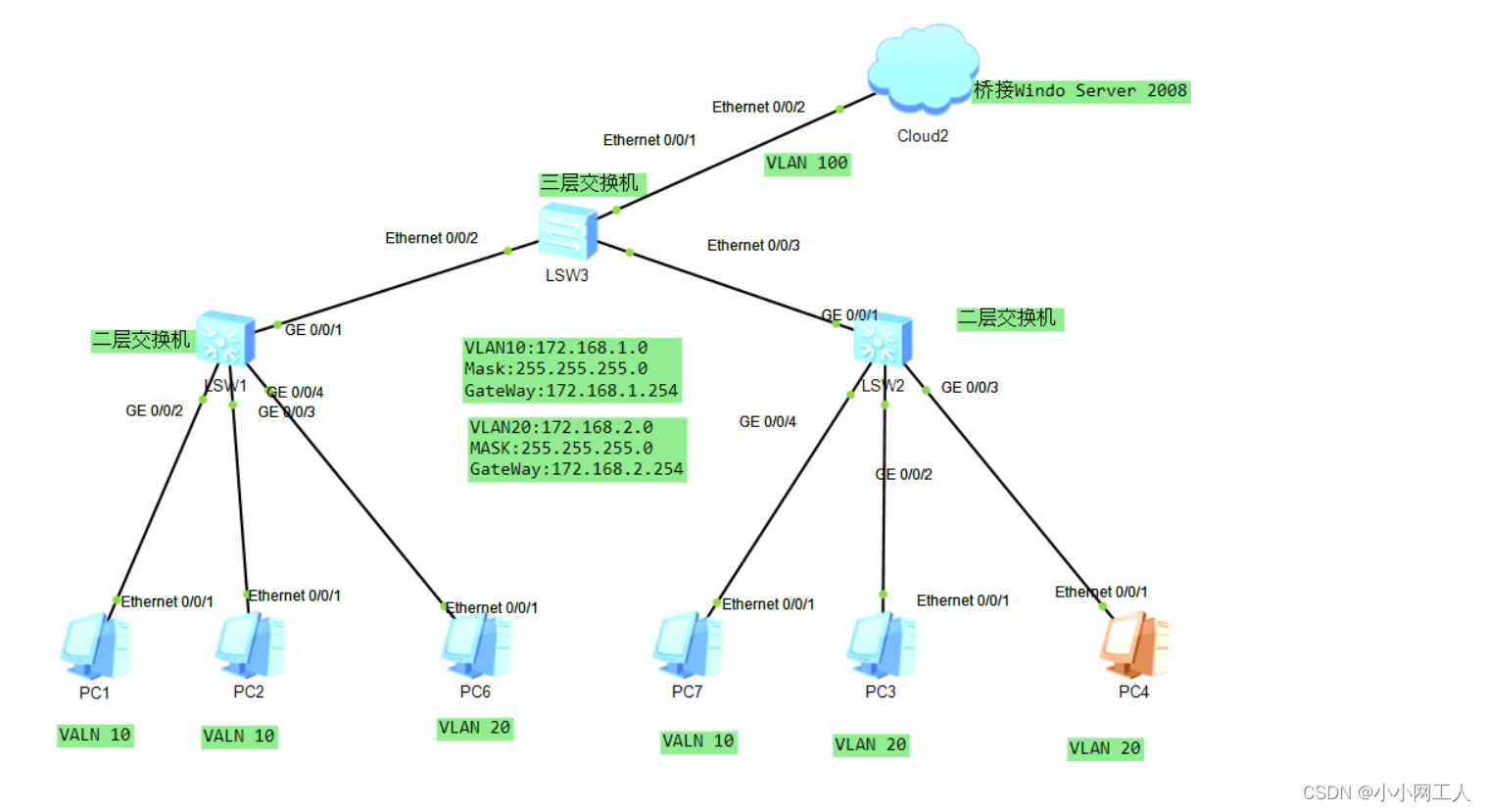

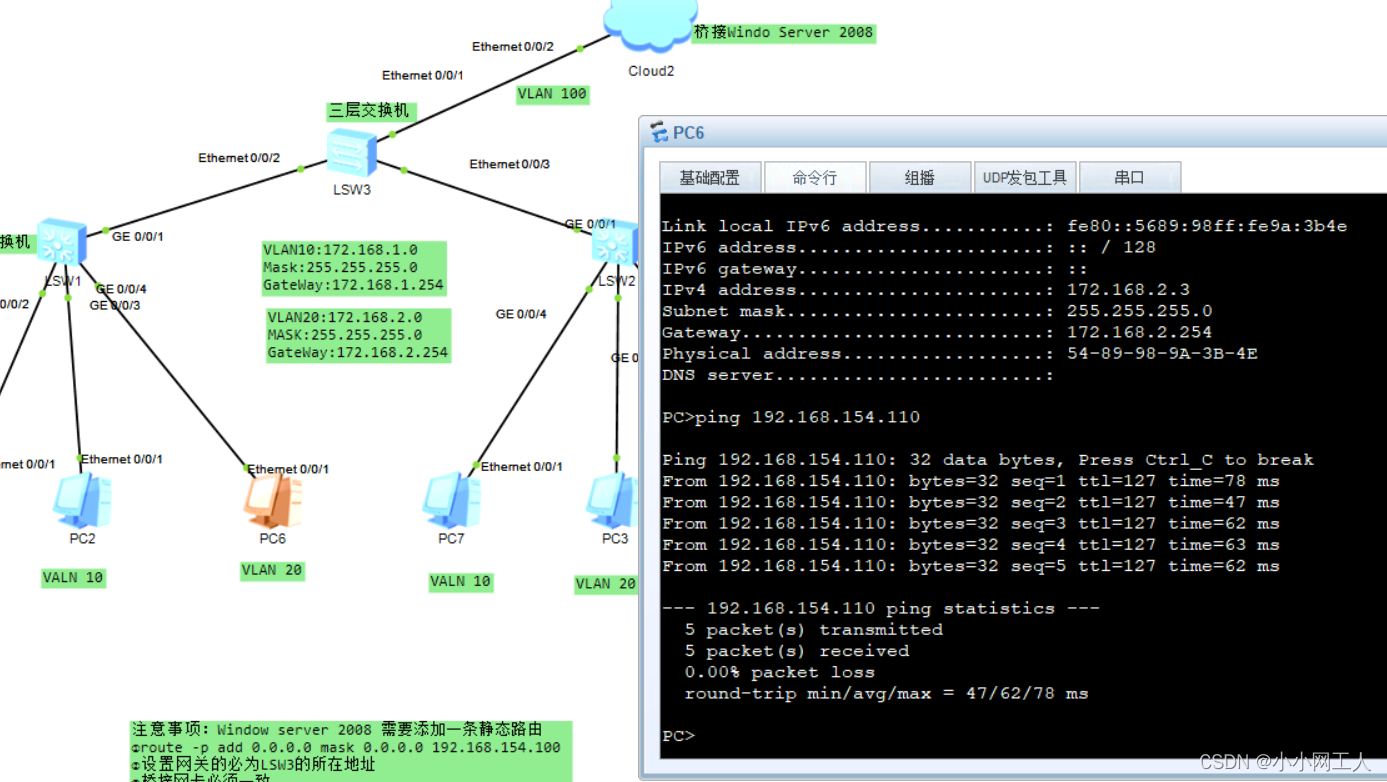

一、實驗拓撲及應用

二、實驗需求

在現有的局域網中，如果DHCP客戶機與DHCP服務器不在同個網段，則客戶機無法動態獲取地址；而開啟DHCP中繼功能則可以解決不同網段的動態獲取，本次實驗引入網路作業系統Window Server 2008進行混合配置，以實作不同組網的需求，同時使用網路作業系統能夠高效地進行客戶機以及服務器的管理，以下內容將網路作業系統簡縮為2008，方便讀者觀看

三、實驗難點

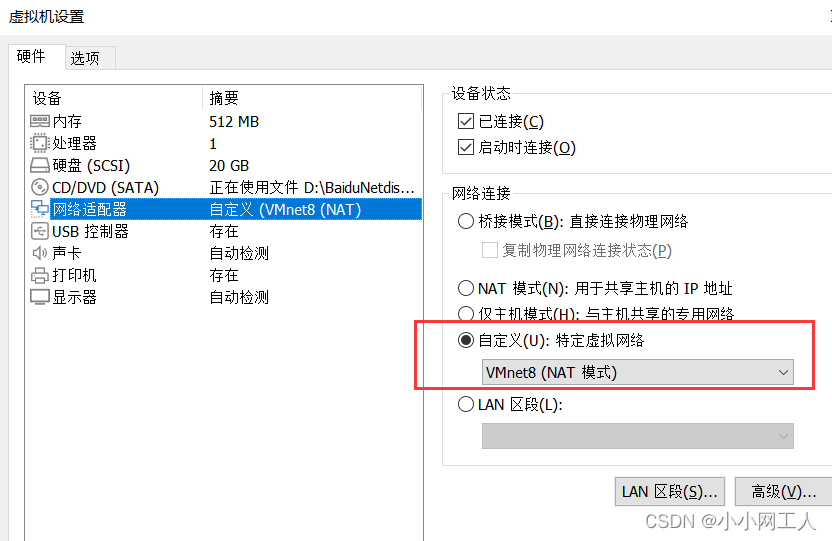

①華為模擬器Ensp的Cloud網卡必須跟VMware Workstation 系結成一致（本實驗采用自定義VMnet8網卡）

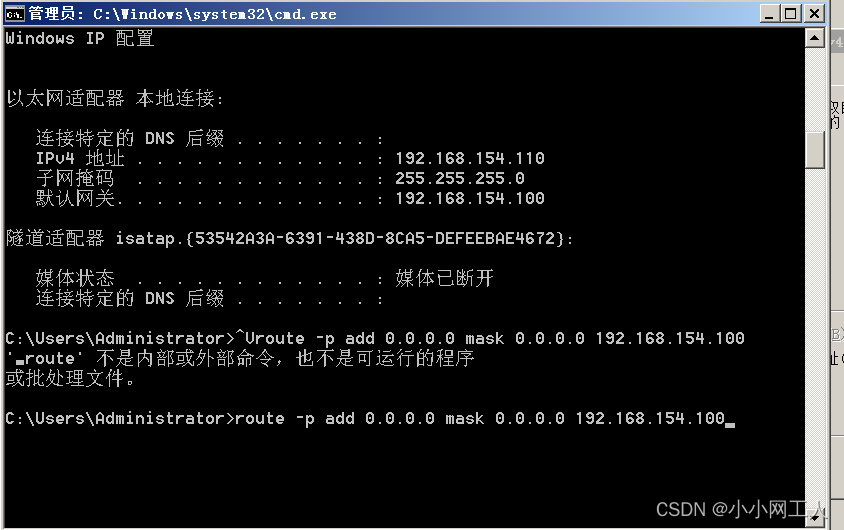

②當2008處于跟交換機不同網段時，則需要添加到達交換機網段的靜態路由

③DHCP的中繼地址必須為DHCP服務器的靜態地址

四、實驗思路

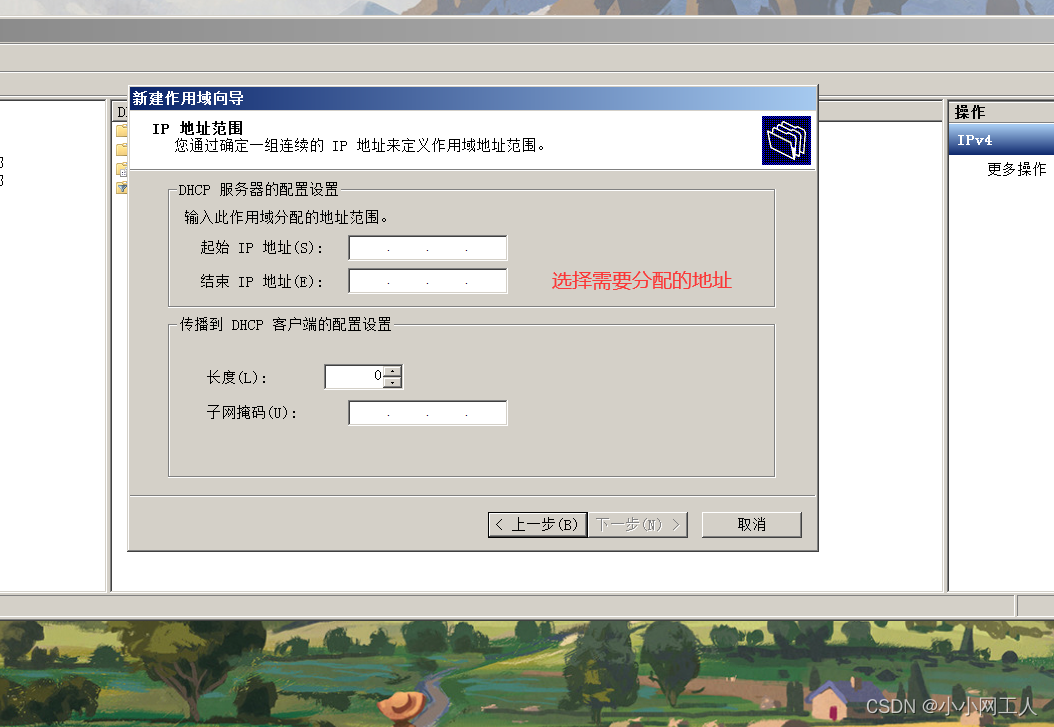

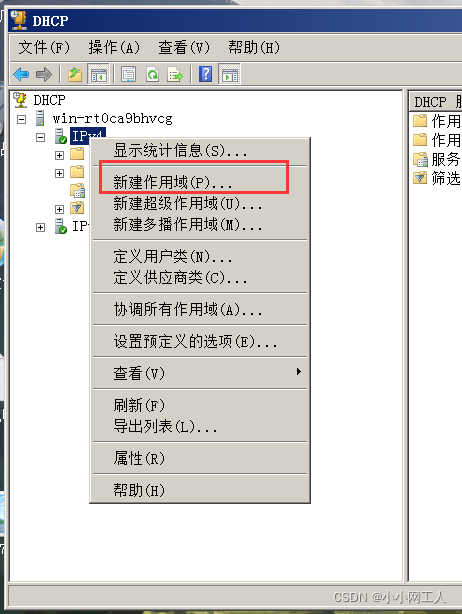

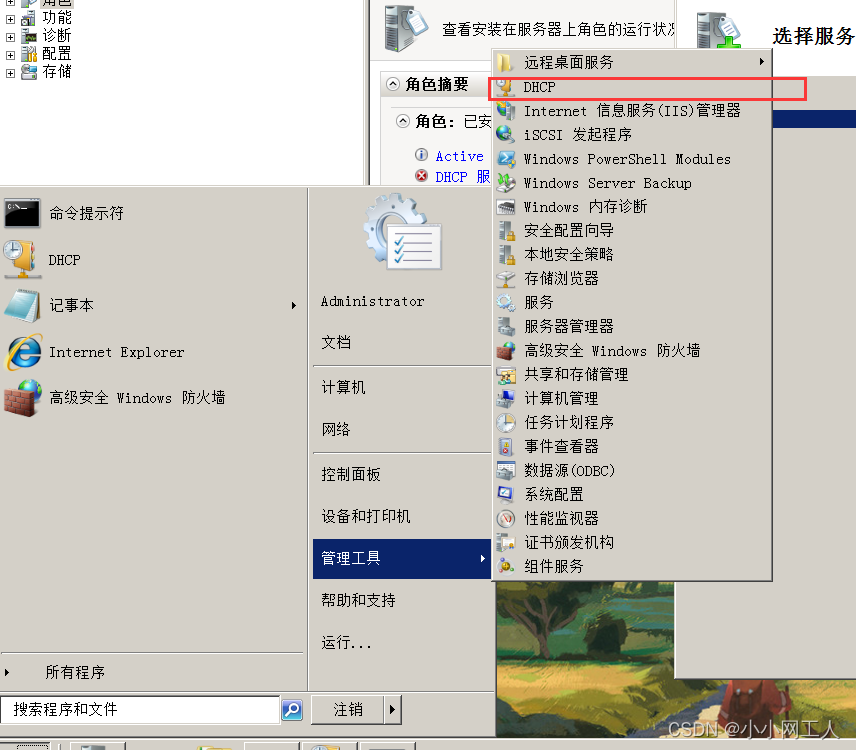

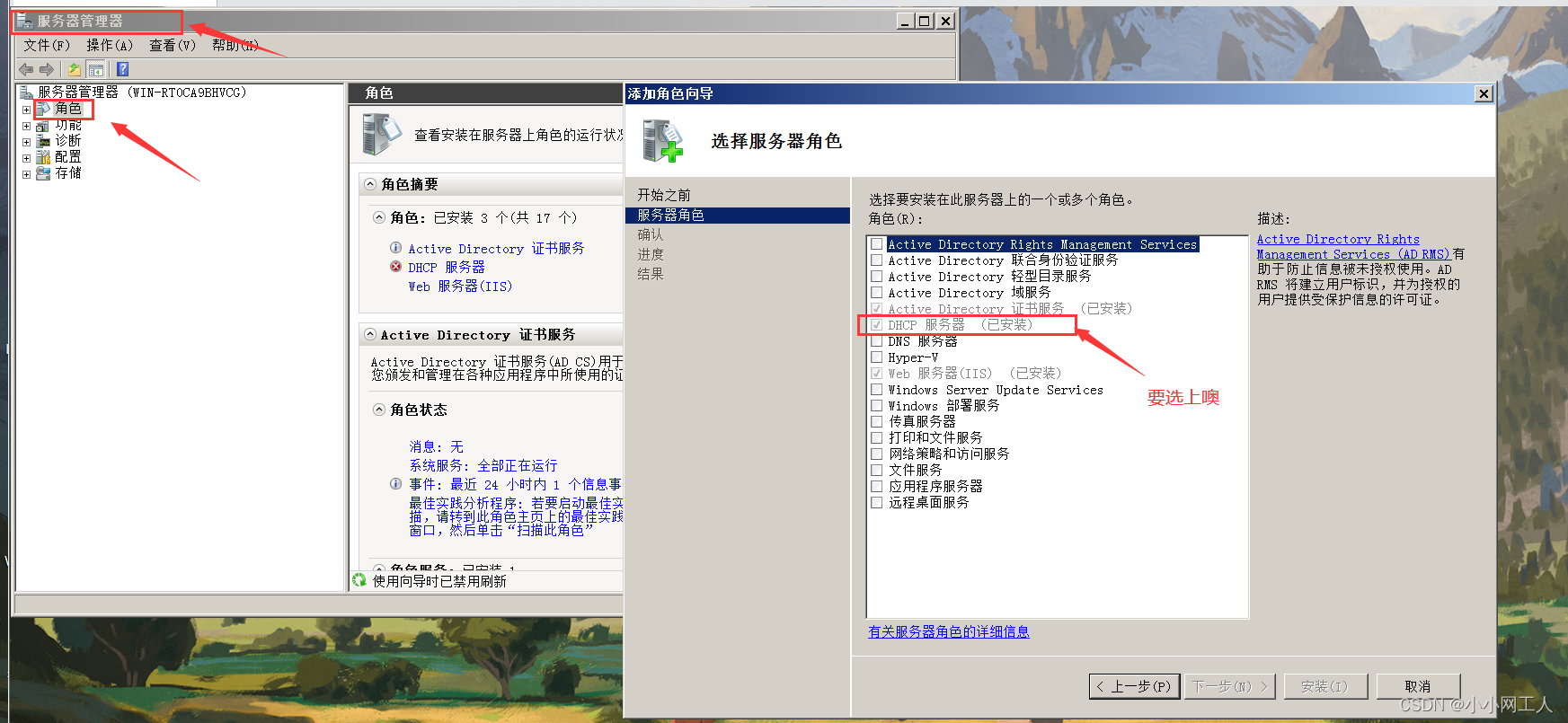

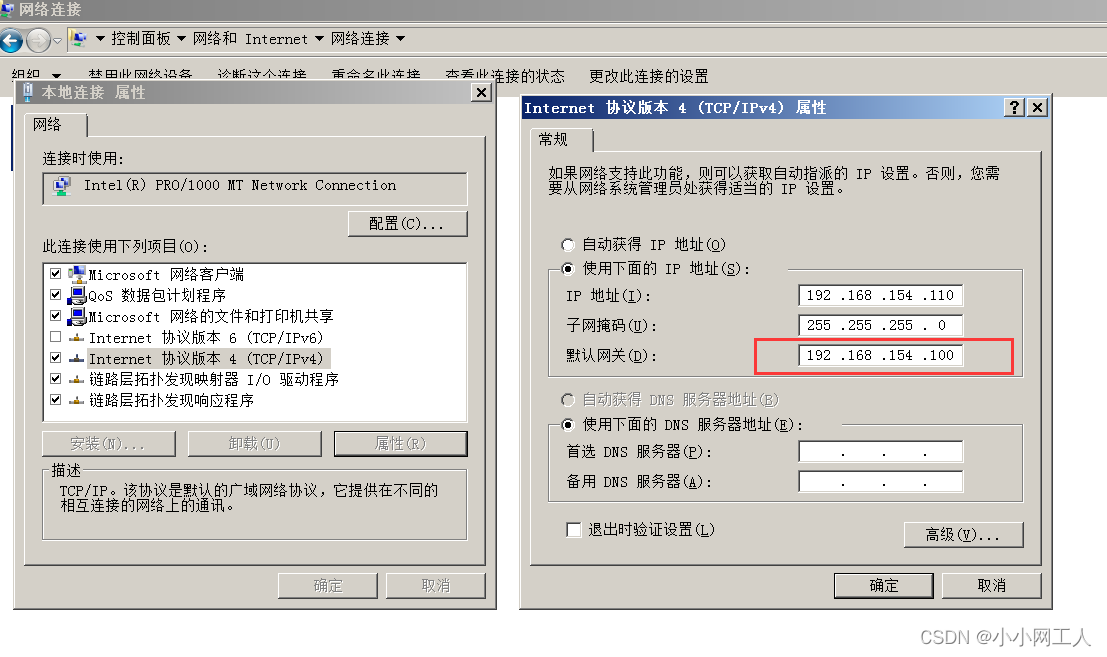

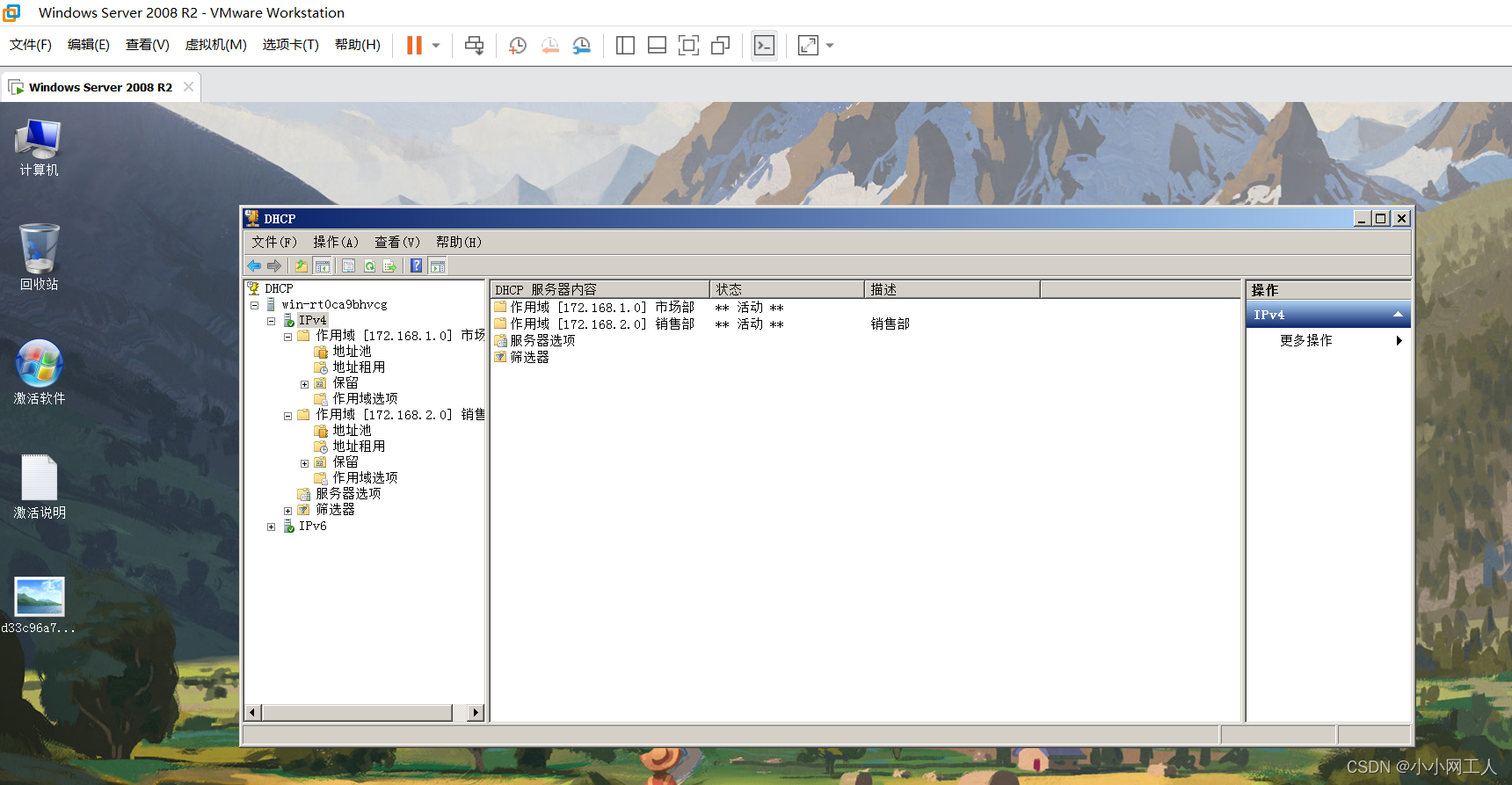

首選在虛擬機上安裝2008的系統，安裝完畢配置靜態地址，安裝DHCP服務功能，添加靜態路由到達交換機網段，
其次在虛擬器上搭建DHCP分發的拓撲，設定二層及三層交換機，

五、實驗步驟

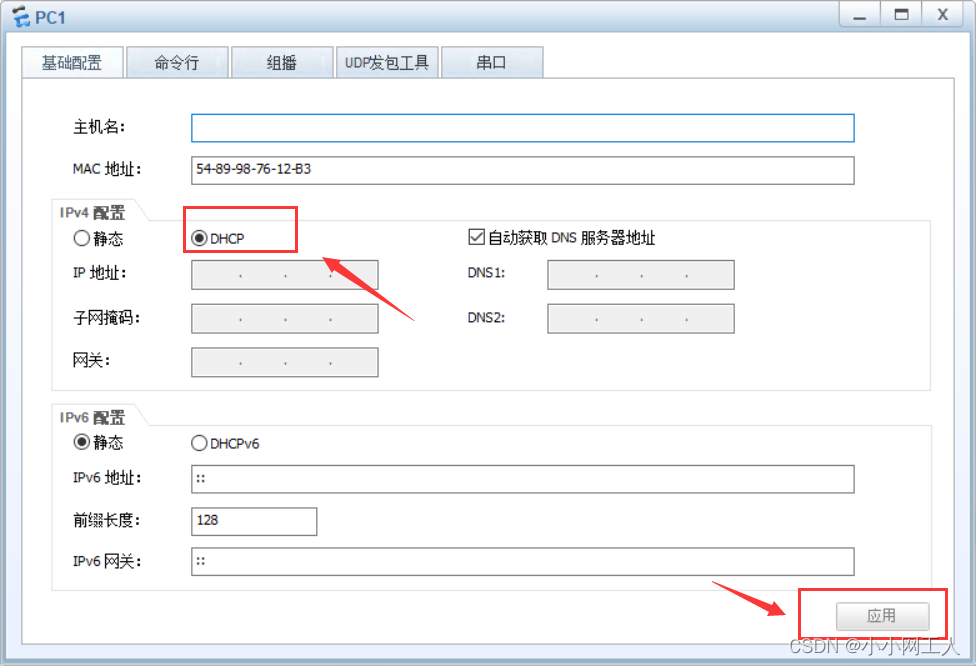

PC1-7:

應用DHCP功能

LSW1:

[LSW1]interface GigabitEthernet0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type trunk          /設定通過的VLAN 10 20/
[LSW1]port trunk allow-pass vlan 10 20

[LSW1]interface GigabitEthernet0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1]port default vlan 10

[LSW1]interface GigabitEthernet0/0/3
[LSW1-GigabitEthernet0/0/3] port link-type access
[LSW1-GigabitEthernet0/0/3] port default vlan 10

[LSW1]interface GigabitEthernet0/0/4
[LSW1-GigabitEthernet0/0/4] port link-type access
[LSW1-GigabitEthernet0/0/4] port default vlan 20

LSW2:

[LSW2]interface GigabitEthernet0/0/1
[LSW2-GigabitEthernet0/0/1] port link-type trunk
[LSW2-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20

[LSW2]interface GigabitEthernet0/0/2
[LSW2-GigabitEthernet0/0/2] port link-type access
[LSW2-GigabitEthernet0/0/2] port default vlan 20

[LSW2]interface GigabitEthernet0/0/3
[LSW2-GigabitEthernet0/0/3]port link-type access
[LSW2-GigabitEthernet0/0/3]port default vlan 20

[LSW2]interface GigabitEthernet0/0/4
[LSW2-GigabitEthernet0/0/4]port link-type access
[LSW2-GigabitEthernet0/0/4]port default vlan 10

LSW3:

[LSW3]interface Vlanif10
[LSW3-Vlanif10]ip address 172.168.1.254 255.255.255.0
[LSW3-Vlanif10]dhcp select relay                       /開啟中繼功能/
[LSW3-Vlanif10]dhcp relay server-ip 192.168.154.110    /選擇DHCP服務器所在地址/

[LSW3]interface Vlanif20
[LSW3-Vlanif20]ip address 172.168.2.254 255.255.255.0
[LSW3-Vlanif20]dhcp select relay                       /開啟中繼功能/
[LSW3-Vlanif20]dhcp relay server-ip 192.168.154.110    /選擇DHCP服務器所在地址/

[LSW3]interface Vlanif100
[LSW3-Vlanif100]]ip address 192.168.154.100 255.255.255.0  /選擇Vlan100橋接到DHCP服務器地址/

[LSW3]interface Ethernet0/0/1
[LSW3-Ethernet0/0/1]port link-type access
[LSW3-Ethernet0/0/1]port default vlan 100

[LSW3]interface Ethernet0/0/2
[LSW3-Ethernet0/0/2]port link-type trunk
[LSW3-Ethernet0/0/2]port trunk allow-pass vlan 10 20

[LSW3]interface Ethernet0/0/3
[LSW3-Ethernet0/0/3]port link-type trunk
[LSW3-Ethernet0/0/3]port trunk allow-pass vlan 10 20

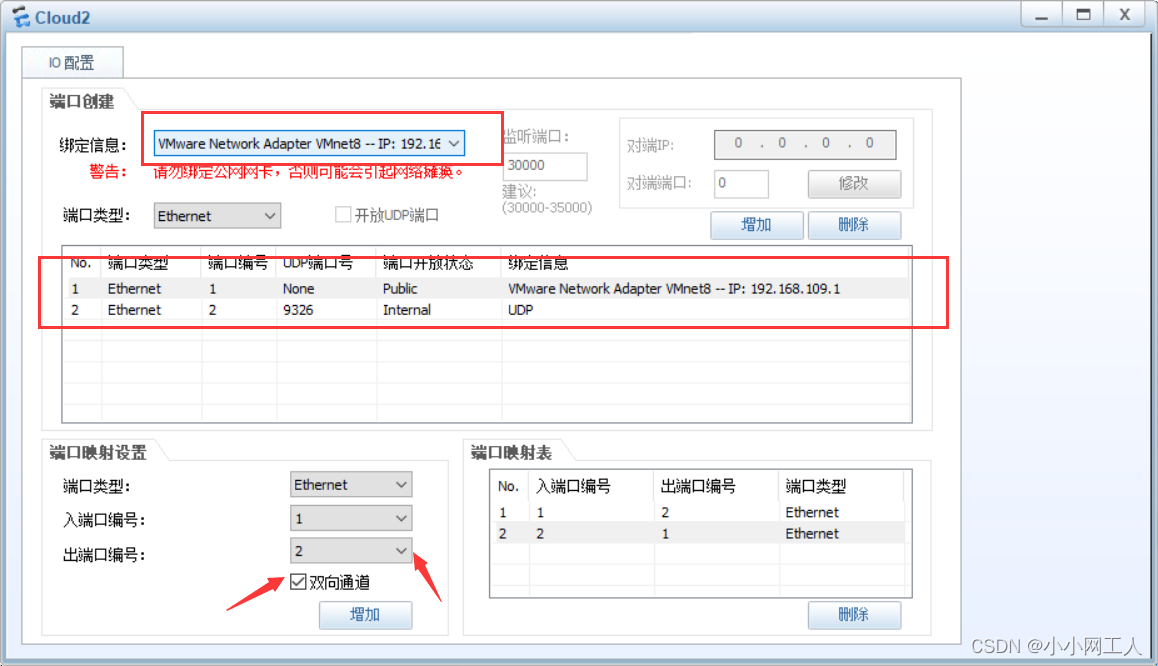

CLOUD：

選擇VM8的網卡-增加；UDP-增加；

埠映射設定：出埠編號改為2-勾選雙向通道
