引言

本著“凡我不能創造的，我就不能理解”的思想，本系列文章會基于純Python以及NumPy從零創建自己的深度學習框架，該框架類似PyTorch能實作自動求導，

要深入理解深度學習，從零開始創建的經驗非常重要，從自己可以理解的角度出發，盡量不適用外部完備的框架前提下，實作我們想要的模型，本系列文章的宗旨就是通過這樣的程序，讓大家切實掌握深度學習底層實作，而不是僅做一個調包俠，
本系列文章首發于微信公眾號：Hello丶Java

wechat_scan

本文介紹常見運算的計算圖，

計算圖直觀地表示了計算程序，通過觀察反向傳播的梯度流動，可以幫助我們理解反向傳播的推導程序，

我們會利用計算圖來實作自動求導工具，首先我們看一下常見運算操作的計算圖，

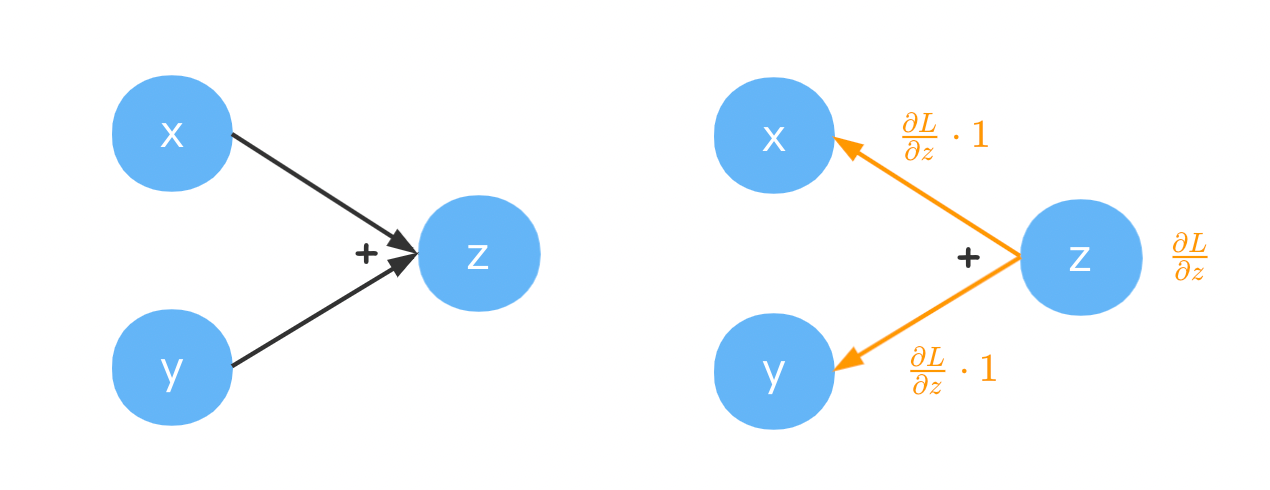

加法

z = x + y z = x + y z=x+y求這個運算的梯度比較簡單，易得 ? z ? x = 1 , ? z ? y = 1 \frac{\partial z}{\partial x}=1,\frac{\partial z}{\partial y}=1 ?x?z?=1,?y?z?=1

? L ? z \frac{\partial L}{\partial z} ?z?L?為經過反向傳播傳遞到 z z z節點上的梯度，

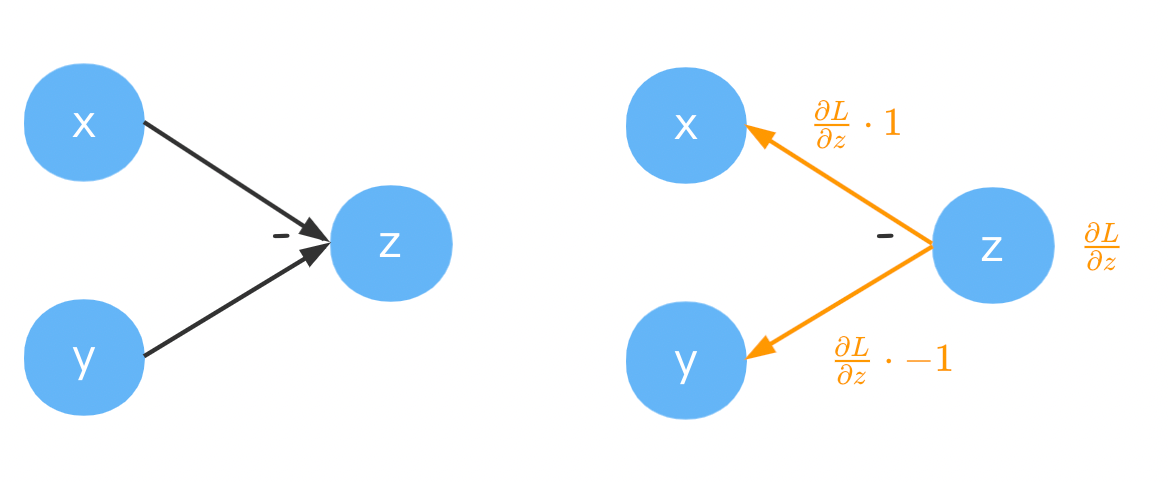

減法

由 z = x ? y z = x - y z=x?y 可得 ? z ? x = 1 , ? z ? y = ? 1 \frac{\partial z}{\partial x}=1,\frac{\partial z}{\partial y}=-1 ?x?z?=1,?y?z?=?1

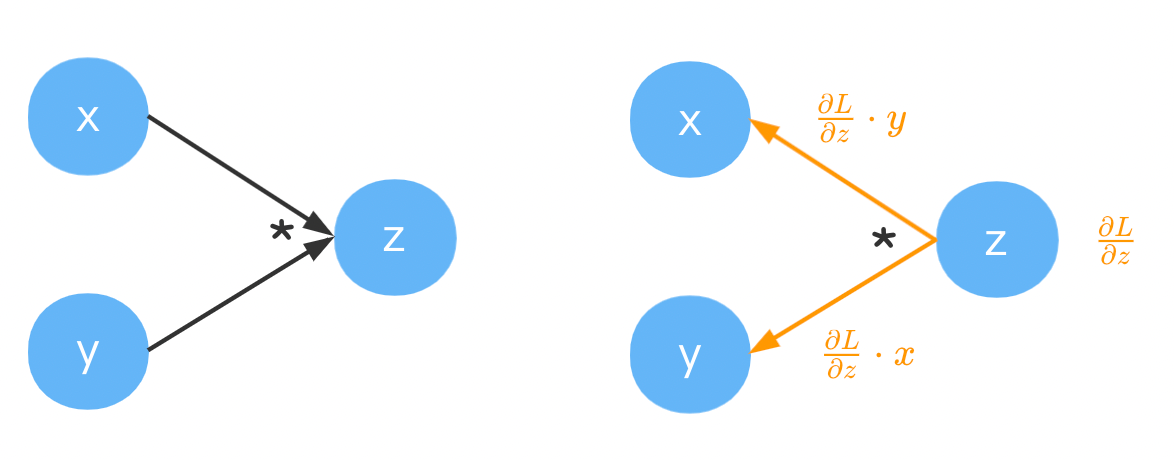

乘法

z = x × y z = x \times y z=x×y 的梯度也比較簡單，易得 ? z ? x = y , ? z ? y = x \frac{\partial z}{\partial x}=y,\frac{\partial z}{\partial y}=x ?x?z?=y,?y?z?=x，

此時，反向傳播時會將上游傳來的梯度乘以當前路徑上計算出來的梯度，

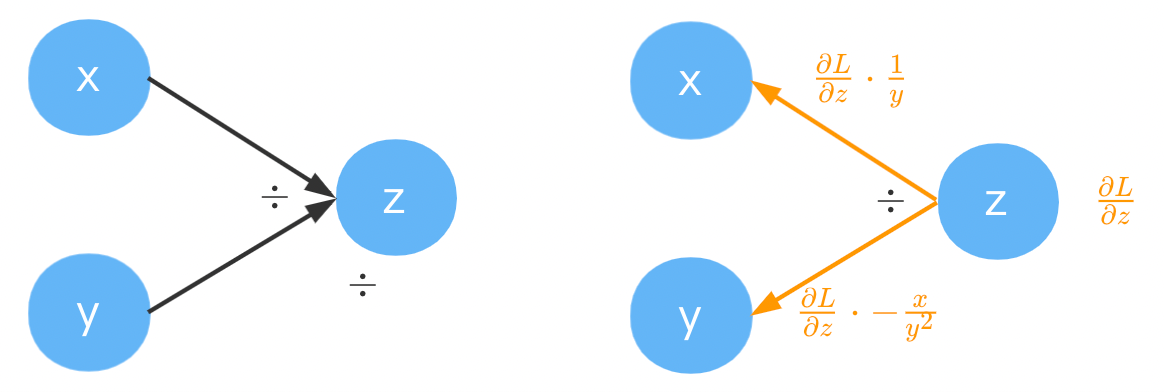

除法

z = x y z=\frac{x}{y} z=yx?的梯度稍微有點復雜，$\frac{\partial z}{\partial x} = \frac{1}{y}, \frac{\partial z}{\partial y} =-\frac{x}{y^2} $，

我們現在看到的都是單變數，其實也可以是多變數(向量、張量或矩陣)，在多變數時，只需要獨立計算向量中各個元素，即，向量的各個元素獨立于其他元素進行對應元素的計算，在下文的矩陣乘法時會詳細介紹，

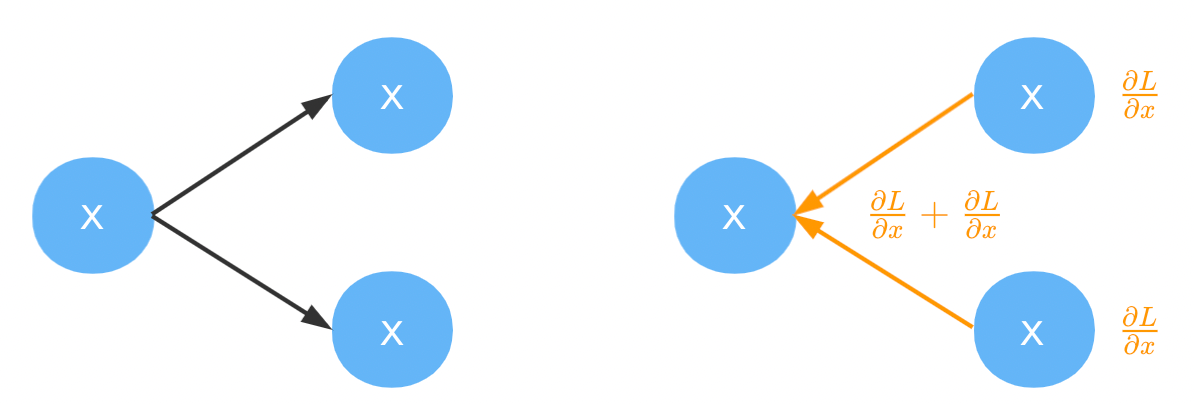

分支

嚴格來說，分支并不是我們常見運算的一種，但是有些情況下很有用，比如進行廣播操作時，

分支是最簡單的復制形式，它的反向傳播是上游傳來的梯度之和，

Repeat

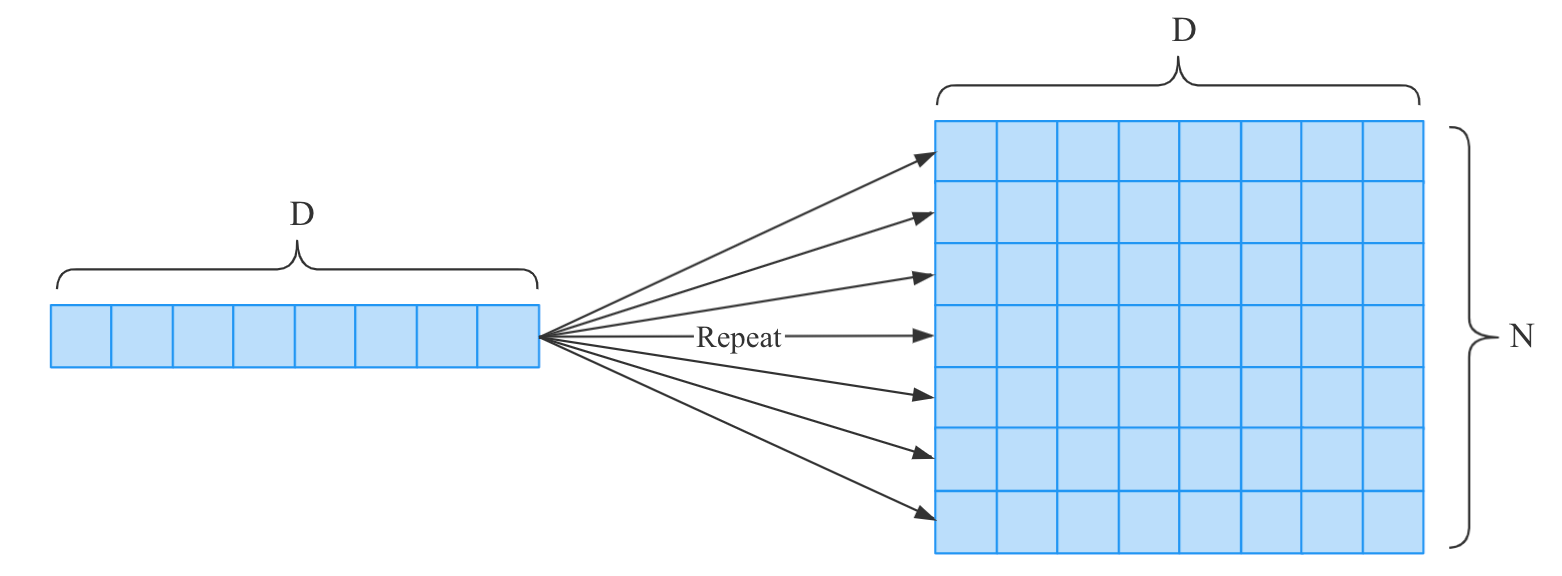

上面的分支操作有兩個副本(或者分支)，也可以擴展為 N N N個副本，此時稱為復制(Repeat)，

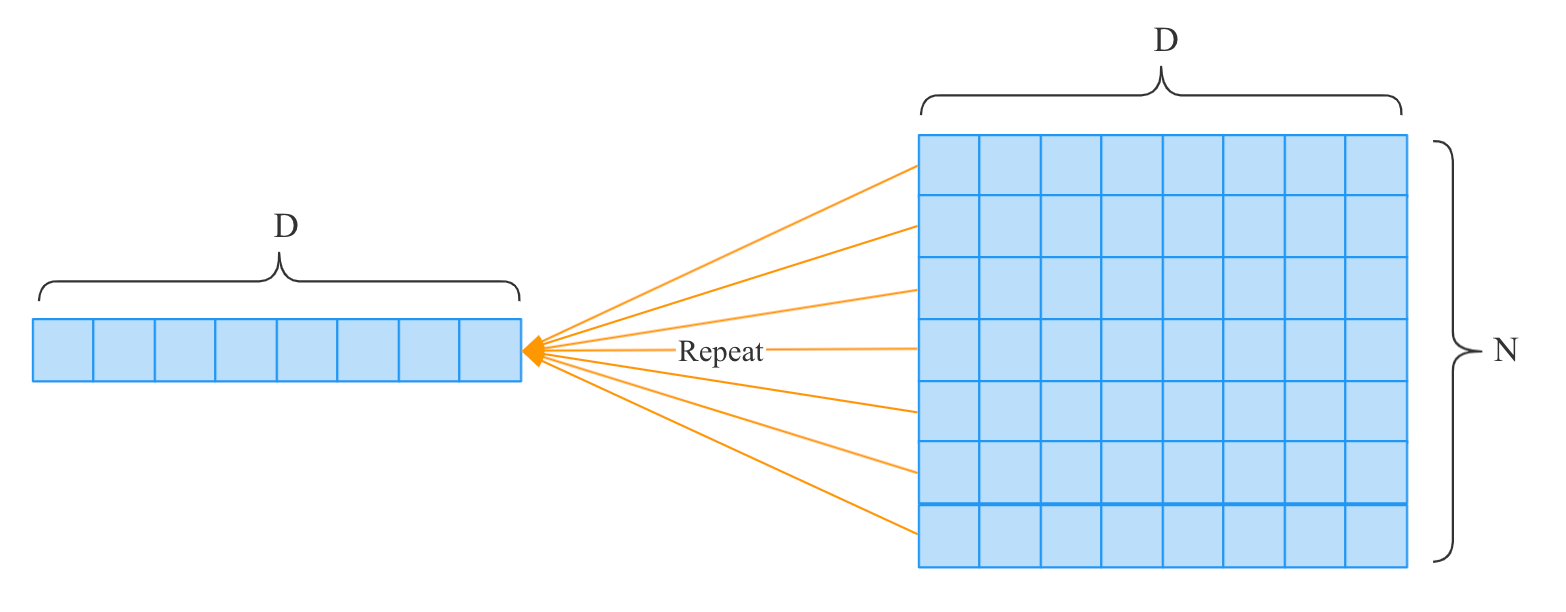

如上圖，將長度為 D D D的陣列復制了 N N N份，這個復制操作可以看成是 N N N個分支操作，所以它的反向傳播可以通過 N N N個梯度的總和，

如果通過Numpy實作的化：

import numpy as np

D, N = 8, 7
x = np.random.randn(1,D)
y = np.repeat(x, N, axis=0) # axis=0 沿著行的方向復制N份，變成了(N,D)
# 上面是正向傳播
# 下面是梯度
dy = np.random.randn(N,D) # y的梯度一定和y的維度保持一致
dx = np.sum(dy, axis=0, keepdims=True) # 同理，x的梯度也和x保持一致,這里變成了(1,D)

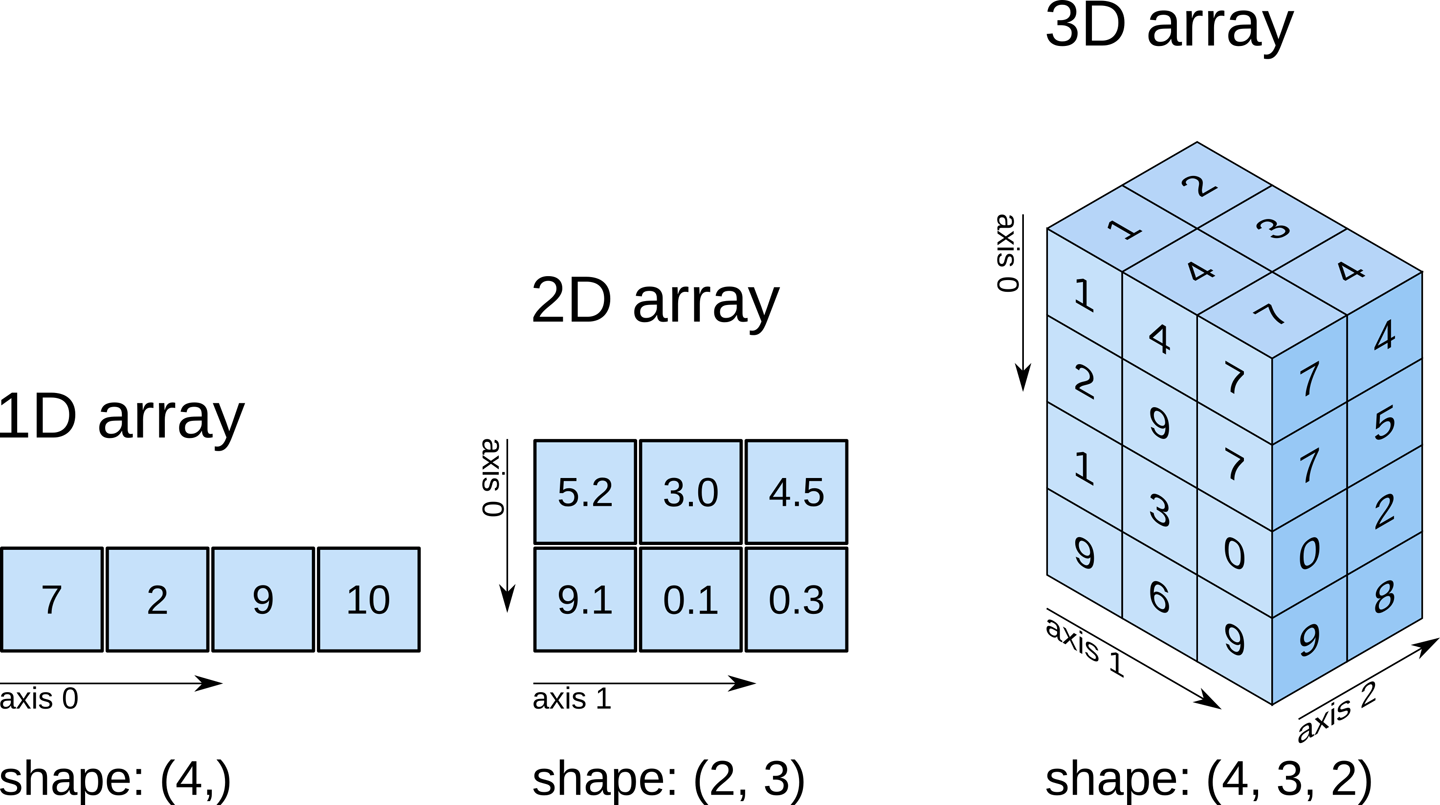

出自predictivehacks.com

上圖是簡單介紹一下Numpy中axis的概念，當陣列是1D的時候，只有一個軸，所以0軸的方向和2D的不同，要注意一下，

Numpy中的廣播會復制陣列的元素，可以通過這里的復制操作來表示，

Sum

Sum(求和)也是我們在深度學習中常用的運算，加法操作可以看成是求和的特殊形式，

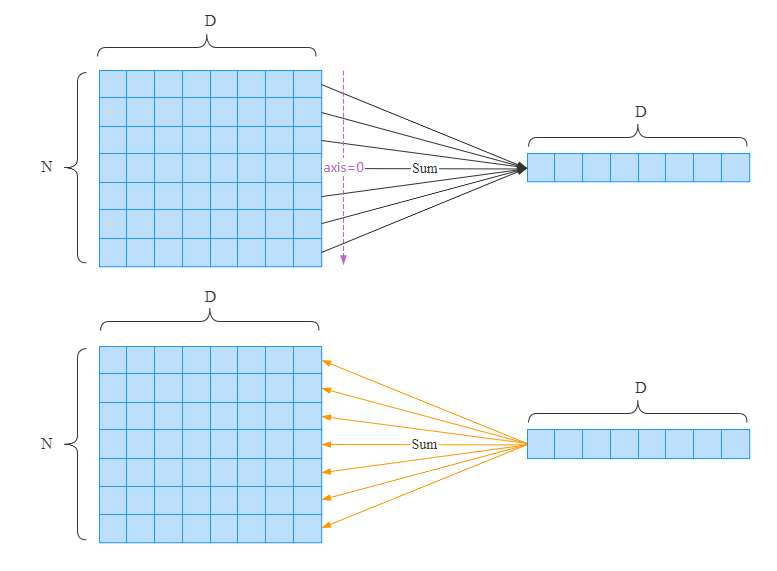

考慮對一個 N × D N \times D N×D對陣列沿著第行的方向求和，此時正向傳播和反向傳播如下所示，

和加法一樣，反向傳播時將梯度(拷貝)分配到所有的箭頭上，Sum操作是上面介紹的復制操作的逆向操作，即Sum的正向傳播相當于復制操作的反向傳播；Sum的反向傳播相當于復制操作的正向傳播，

我們也看一下通過Numpy實作的例子，

D, N = 8, 7
# 正向傳播
x = np.random.randn(N, D)
y = np.sum(x, axis=0, keepdims=True) # 變成了(1,D)
# 反向傳播
dy = np.random.randn(1, D) # 維度和y保持一致
dx = np.repeat(dy, N, axis=0) # 復制成了(N,D)

Matmul

Matmul是矩陣乘法(Matrix Multiply)，比如，考慮 y = x W y=xW y=xW這個運算， x , W , y x,W,y x,W,y的形狀分別是 1 × D 1 \times D 1×D、 D × H D \times H D×H和 1 × H 1 \times H 1×H，

Matmul前向傳播

它的反向傳播稍微有點復雜，我們先來了解下雅可比矩陣(Jacobian matrix)，

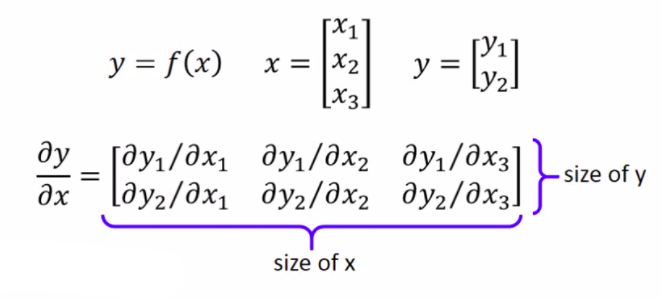

雅可比矩陣

用每個 y y y對每個 x x x計算偏微分，計算得到的矩陣高度是 y y y的個數，寬度是 x x x的個數，

把 y = x W y=xW y=xW展開得：
[ y 1 , y 2 , ? ? , y H ] = [ x 1 , x 2 , ? ? , x D ] [ W 11 W 12 ? W 1 H W 21 W 22 ? W 2 H ? ? ? ? W D 1 W D 2 ? W D H ] \left [y_1,y_2,\cdots,y_H \right] = \left[x_1,x_2, \cdots,x_D \right] \begin{bmatrix} W_{11} & W_{12}&\cdots &W_{1H} \\ W_{21}&W_{22}&\cdots&W_{2H} \\ \vdots & \vdots&\ddots& \vdots \\ W_{D1}&W_{D2}&\cdots&W_{DH} \end{bmatrix} [y1?,y2?,?,yH?]=[x1?,x2?,?,xD?]??????W11?W21??WD1??W12?W22??WD2???????W1H?W2H??WDH????????

這里假設我們要計算 L L L對 x x x的導數 ? L ? x \frac{\partial L}{\partial x} ?x?L?，

我們先計算 ? L ? y = [ ? L ? y 1 , ? L ? y 2 , ? ? , ? L ? y H ] \frac{\partial L}{\partial y}=\left[\frac{\partial L}{\partial y_1},\frac{\partial L}{\partial y_2},\cdots,\frac{\partial L}{\partial y_H}\right] ?y?L?=[?y1??L?,?y2??L?,?,?yH??L?]

接著計算 y y y對 x x x的導數 ? y ? x \frac{\partial y}{\partial x} ?x?y?，根據雅克比矩陣，有
? y ? x = [ ? y 1 ? x 1 ? y 1 ? x 2 ? ? y 1 ? x D ? y 2 ? x 1 ? y 2 ? x 2 ? ? y 2 ? x D ? ? ? ? ? y H ? x 1 ? y H ? x 2 ? ? y H ? x D ] \frac{\partial y}{\partial x}= \begin{bmatrix} \frac{\partial y_1}{\partial x_1 } & \frac{\partial y_1}{\partial x_2} & \cdots & \frac{\partial y_1}{\partial x_D} \\ \frac{\partial y_2}{\partial x_1 } & \frac{\partial y_2}{\partial x_2} & \cdots & \frac{\partial y_2}{\partial x_D} \\ \vdots & \vdots & \ddots & \vdots \\ \frac{\partial y_H}{\partial x_1 } & \frac{\partial y_H}{\partial x_2} & \cdots & \frac{\partial y_H}{\partial x_D} \end{bmatrix} ?x?y?=????????x1??y1???x1??y2????x1??yH????x2??y1???x2??y2????x2??yH?????????xD??y1???xD??y2????xD??yH??????????
看起來挺復雜，但是如果我們先把 y y y中第 j j j個元素 y j y_j yj?的等式寫出來，就會很簡單，如：
y j = x 1 ? W 1 j + x 2 ? W 2 j + ? + x i ? W i j + ? + x D ? W D j y_j = x_1 \cdot W_{1j} + x_2 \cdot W_{2j} + \cdots +x_i \cdot W_{ij}+ \cdots + x_D \cdot W_{Dj} yj?=x1??W1j?+x2??W2j?+?+xi??Wij?+?+xD??WDj?
所以 ? y j ? x i = W i j \frac{\partial y_j}{\partial x_i} = W_{ij} ?xi??yj??=Wij?，把 ? y ? x \frac{\partial y}{\partial x} ?x?y?完整的寫出來，有
? y ? x = [ W 11 W 21 ? W D 1 W 12 W 22 ? W D 2 ? ? ? ? W 1 H W 2 H ? W D H ] = W T \frac{\partial y}{\partial x} =\begin{bmatrix} W_{11} & W_{21} & \cdots &W_{D1} \\ W_{12} & W_{22} & \cdots &W_{D2} \\ \vdots & \vdots & \ddots & \vdots \\ W_{1H} & W_{2H} & \cdots & W_{DH} \end{bmatrix} = W^T ?x?y?=??????W11?W12??W1H??W21?W22??W2H???????WD1?WD2??WDH????????=WT
所以 ? y ? x = W T \frac{\partial y}{\partial x} = W^T ?x?y?=WT? ，這就解釋了為什么計算矩陣乘法的反向傳播時，有個引數需要轉置的，

有 ? L ? x = ? L ? y ? y ? x = ? L ? y W T \frac{\partial L}{\partial x}= \frac{\partial L}{\partial y} \frac{\partial y}{\partial x} = \frac{\partial L}{\partial y} W^T ?x?L?=?y?L??x?y?=?y?L?WT

x x x的形狀是 1 × D 1 \times D 1×D， ? L ? x \frac{\partial L}{\partial x} ?x?L?的形狀和它保持一致，也是 1 × D 1 \times D 1×D，

? L ? y \frac{\partial L}{\partial y} ?y?L?的形狀和 y y y一樣，是 1 × H 1 \times H 1×H

W T W^T WT的形狀是 H × D H \times D H×D，

在推導上面的公式時，不要被寫法的復雜所迷惑了，只要我們展開把等式寫出來，或者用一個簡單的比如 2 × 3 2 \times 3 2×3的矩陣自己去推，就可以知道規律，

上面把 y j = x 1 ? W 1 j + x 2 ? W 2 j + ? + x i ? W i j + ? + x D ? W D j y_j = x_1 \cdot W_{1j} + x_2 \cdot W_{2j} + \cdots +x_i \cdot W_{ij}+ \cdots + x_D \cdot W_{Dj} yj?=x1??W1j?+x2??W2j?+?+xi??Wij?+?+xD??WDj?寫出來后，計算 ? y j ? x i \frac{\partial y_j}{\partial x_i} ?xi??yj??就很簡單了，因為此時只與 x i x_i xi?有關，對于 x x x剩下的元素的導數都是0，變成了 y j x i = 0 + 0 + ? + W i j + ? + 0 \frac{y_j}{x_i} = 0 + 0 + \cdots + W_{ij} + \cdots + 0 xi?yj??=0+0+?+Wij?+?+0，

下面介紹幾個簡單的一元操作，

Pow

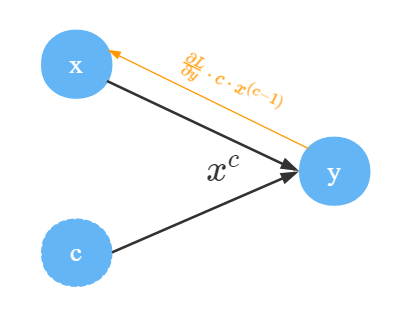

計算 y = x c y= x^c y=xc，我們把 x x x看成是變數， c c c看成是常數，只有一個變數，因此定義為一元操作， ? y ? x = c ? x ( c ? 1 ) \frac{\partial y}{\partial x}=c\cdot x^{(c-1)} ?x?y?=c?x(c?1)，一元操作比較簡單，因此正向傳播和反向傳播畫到一張圖里面，
