【OpenCV 完整例程】62. 影像銳化——鈍化掩蔽

【OpenCV 完整例程】62. 影像銳化——鈍化掩蔽

歡迎關注 『OpenCV 完整例程 100 篇』 系列，持續更新中
歡迎關注 『Python小白的OpenCV學習課』 系列，持續更新中

3. 空間域銳化濾波（高通濾波）

影像模糊通過平滑（加權平均）來實作，類似于積分運算，影像銳化則通過微分運算（有限差分）實作，使用一階微分或二階微分都可以得到影像灰度的變化值，

影像銳化的目的是增強影像的灰度跳變部分，使模糊的影像變得清晰，影像銳化也稱為高通濾波，通過和增強高頻，衰減和抑制低頻，影像銳化常用于電子印刷、醫學成像和工業檢測，

• 恒定灰度區域，一階導數為零，二階導數為零；
• 灰度臺階或斜坡起點區域，一階導數非零，，二階導數非零；
• 灰度斜坡區域，一階導數非零，二階導數為零，

3.2 鈍化掩蔽

簡單地，從原始影像中減去一幅平滑處理的鈍化影像，也可以實作影像銳化效果，稱為鈍化掩蔽，

令 f ~ ( x , y ) \tilde{f}(x,y) f~?(x,y) 表示平滑影像，則：

g m a s k ( x , y ) = f ( x , y ) ? f ~ ( x , y ) g ( x , y ) = f ( x , y ) + k ? g m a s k ( x , y ) ， k > 0 g_{mask} (x,y) = f(x,y) - \tilde{f}(x,y) \\ g(x,y) = f(x,y) + k * g_{mask}(x,y)， k>0 gmask?(x,y)=f(x,y)?f~?(x,y)g(x,y)=f(x,y)+k?gmask?(x,y)，k>0

當 k>1 時，實作高提升濾波；當 k=1 時，實作鈍化掩蔽；k<1時，減弱鈍化掩蔽，

因此，鈍化掩蔽的實作程序是：

（1）對原始影像進行平滑處理，得到平滑影像；

（2）從原始影像中減去平滑影像，產生掩蔽模板；

（3）將原始影像與掩蔽模板加權相加，得到鈍化掩蔽，

原圖減去模糊圖的結果為模板，輸出影像等于原圖加上加權后的模板，當權重為1得到非銳化掩蔽，當權重大于1成為高提升濾波，

鈍化掩蔽沒有直接計算和使用梯度算子，但減法運算具有微分運算的特征，因此本質上是梯度演算法，可以實作銳化濾波的效果，

例程 1.77：影像銳化: 鈍化掩蔽

    # 1.77：影像銳化: 鈍化掩蔽
    img = cv2.imread("../images/Fig0338a.tif", flags=0)

    # 對原始影像進行平滑，GaussianBlur(img, size, sigmaX)
    imgGauss = cv2.GaussianBlur(img, (5,5), sigmaX=5)
    imgGaussNorm = cv2.normalize(imgGauss,dst=None,alpha=0,beta=255,norm_type=cv2.NORM_MINMAX)

    # 掩蔽模板：從原始影像中減去平滑影像
    imgMask = img - imgGaussNorm

    passivation1 = img + 0.6 * imgMask  # k<1 減弱鈍化掩蔽
    imgPas1 = cv2.normalize(passivation1, None, 0, 255, cv2.NORM_MINMAX)
    passivation2 = img + imgMask  # k=1 鈍化掩蔽
    imgPas2 = cv2.normalize(passivation2, None, 0, 255, cv2.NORM_MINMAX)
    passivation3 = img + 2 * imgMask  # k>1 高提升濾波
    imgPas3 = cv2.normalize(passivation3, None, 0, 255, cv2.NORM_MINMAX)

    plt.figure(figsize=(10, 7))
    titleList = ["1. Original", "2. GaussSmooth", "3. MaskTemplate",
                 "4. Passivation(k=0.5)", "5. Passivation(k=1.0)", "6. Passivation(k=2.0)"]
    imageList = [img, imgGauss, imgMask, imgPas1, imgPas2, imgPas3]
    for i in range(6):
        plt.subplot(2,3,i+1), plt.title(titleList[i]), plt.axis('off')
        plt.imshow(imageList[i], 'gray', vmin=0, vmax=255)
    plt.tight_layout()
    plt.show()

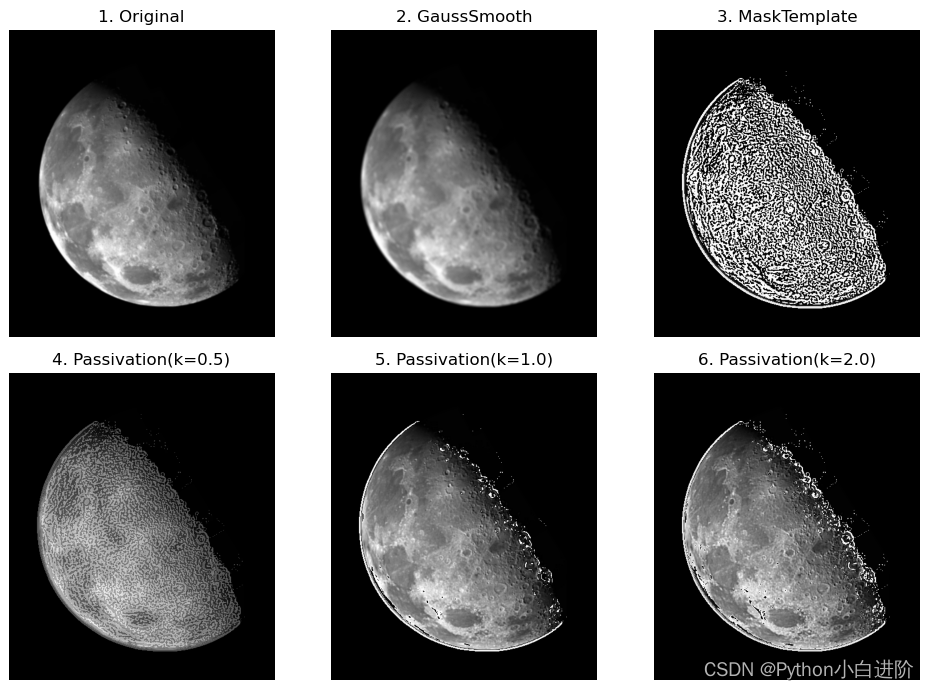

鈍化掩蔽的影像銳化效果如下圖所示，注意當 k>1 時，實作高提升濾波；當 k=1 時，實作鈍化掩蔽；而當 k<1時則會減弱鈍化掩蔽，

（本節完）

著作權宣告：

youcans@xupt 原創作品，轉載必須標注原文鏈接

Copyright 2021 youcans, XUPT

Crated：2021-11-29
