總體設計思想

總體設計架構圖Kubernetes monitoring architecture
設計介紹

監控分成兩個部分
- 核心指標流程 包括的組件有 kubelet、resource estimator、metrics-server、API server，這些指標被kubernetes的核心組件使用：kubectl、sheduler、HPA，指標資料流轉如上圖中黑色部分所示，具體程序如下：
  1. kubelet運行在所有node節點上，通過內置的cAdvisor收集節點上所有的容器資源使用資訊，然后通過kubelet合并成pod級別的指標資訊，之后以API的形式對外暴露出來，供其他組件呼叫，詳細的kubeletAPI可參考kubelet-api,在kubelet安裝完成后可以通過如下命令嘗試呼叫
```
root@master:/etc/kubernetes/cert# curl -s --cacert ./ca.pem --cert ./admin.pem --key ./admin-key.pem https://192.168.0.107:10250/metrics | head
# HELP apiserver_audit_event_total [ALPHA] Counter of audit events generated and sent to the audit backend.
# TYPE apiserver_audit_event_total counter
apiserver_audit_event_total 0
# HELP apiserver_audit_requests_rejected_total [ALPHA] Counter of apiserver requests rejected due to an error in audit logging backend.
# TYPE apiserver_audit_requests_rejected_total counter
apiserver_audit_requests_rejected_total 0
# HELP apiserver_client_certificate_expiration_seconds [ALPHA] Distribution of the remaining lifetime on the certificate used to authenticate a request.
# TYPE apiserver_client_certificate_expiration_seconds histogram
apiserver_client_certificate_expiration_seconds_bucket{le="0"} 0
apiserver_client_certificate_expiration_seconds_bucket{le="1800"} 0
```
    - cacert 是授信kubelet證書的證書
    - cert 和 key 是具有訪問kubelete權限的并且通過cacert指定的證書簽名過的證書和私鑰對
    - 10250是kubelet服務的埠
  2. metrics-server 組件通過呼叫kubelet的介面將資訊匯總起來，雖然kubelet通過cAdvisor收集了很多資訊，metrics-server只會取其中的一部分給用戶，如果通過k8s提供的安裝腳本kube-up.sh來安裝集群，默認會直接安裝metrics-server，如果是自己安裝集群需要自己手動安裝，參考metrics-server安裝，
  3. metrics-server 組件收集好需要的指標資訊后不會直接面向用戶提供可用的API，而是通過 [Kubernetes aggregator](#Kubernetes aggregator)機制，將API注冊到k8s的API server中，之后用戶可以像操作通用API一樣來獲取這些資訊，
  4. metrics-server中只會保留最近一次的指標匯集資料，不會存盤獲取過的資訊，所以k8s早期計劃再開發一個基礎存盤組件，把metrics-server收集到的資訊傳遞給存盤組件，供dashboard、vertical autoscaling 等組件使用
- 通用監控流程 用來收集各種各樣的指標并暴露給用戶，部分指標通過adapter適配后提供給HPA（Horizontal Pod Autoscaler）使用，這些指標也可以通過一個API adapter轉換后存入到基礎存盤組件中給其他需要歷史軌跡的組件使用，一般通用監控組件會在節點上都安裝一個代理，然后會有一個集群級別的收集組件，指標資料流轉參考架構圖中的藍色部分，具體流程如下
  - 各個節點上運行的agent收集節點上的指標資訊，這些資訊可包含以下資訊型別的子集或全集（取決于監控組件的設計）
    - 核心系統指標（影響對一等資源進行隔離和使用的指標，如CPU、Memory、Disk）
    - 非核心系統指標
    - 用戶應用程式中暴露的服務指標
    - Kubernetes 基礎組件中的服務指標（Kubernetes基礎組件無論是容器啟動還是服務啟動，都會暴露這些指標資訊，因為格式都是Prometheus format）
  - 集群級別的收集組件把這些資訊收集起來
  - 通過adapter轉換成滿足存盤組件需要的格式存盤起來
  - 對于用戶自定義的HPA指標，通過adapter轉換成HPA識別的形式參與HPA
  - 可選的技術方案
    - cAdvisor + collectd + Heapster
    - cAdvisor + Prometheus
    - snapd + Heapster
    - snapd + SNAP cluster-level agent
    - Sysdig
  這些都是剛開始設計時的想法，現在prometheus采用的是在節點上安裝一個nodereporter來收集節點資訊，匯報給Prometheus

配置Kubernetes aggregator

原理簡介

kubernetes 引入Aggregation Layer機制，可以讓用戶方便的在核心API之外對k8s集群進行擴展，安裝配置好集群后aggregation會運行在kube-apiserver行程里面，用戶通過在集群中創建一個APIService物件，在其中設定對應的URL（路徑 /apis/{group}/{version}/...)，之后訪問這個路徑，API server會將請求轉發到具體的后端服務，一般情況下，通過extension-apiserver服務實作，這個服務會作為一個pod運行在k8s集群中，

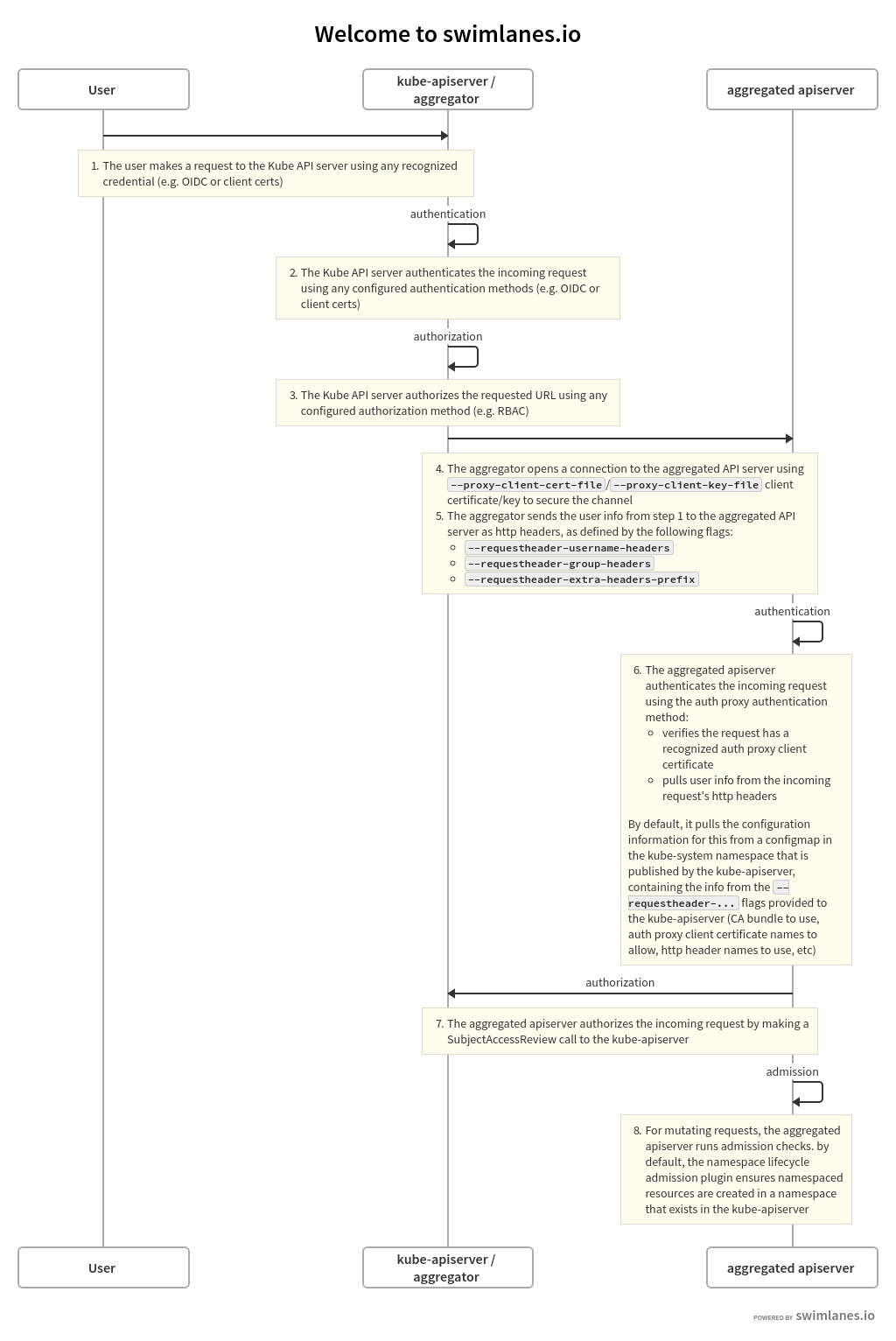

用戶訪問extension-apiserver的程序如下
- 用戶訪問API server，提供需要的認證憑證
- API server通過請求后（認證和鑒權），把請求代理到extension-apiserver服務
- Extension-apiserver從API server處獲取必要的資訊，并對過來的請求進行認證
- Extension apiserver對發起請求的用戶進行鑒權
- Extension apiserver開始執行相應的方法
API server通過以下配置項向extension-apiserver提供訪問的證書以及用戶資訊
- --proxy-client-key-file 訪問extension-apiserver的證書對應的私鑰
- --proxy-client-cert-file 訪問extension-apiserver的證書
- --requestheader-username-headers 請求頭中標記用戶名稱的key
- -requestheader-group-headers 請求頭中標記用戶組的key
- --requestheader-extra-headers-prefix 請求頭中標記其他額外資訊的key
- --requestheader-client-ca-file 用來簽名proxy-client-cert-file對應證書的ca，這個ca會被API server會放到一個特定的configmap中，供Extension apiserver使用
- --requestheader-allowed-names 有效的Common Name值（CNs），如果設定了這個值，則proxy-client-cert-file中設定的CN值要在--requestheader-allowed-names設定的串列中，這個值為空，代表接受任意cn值
當API server有以上配置項時，API server會在kube-system命名空間下生成一個configmap：extension-apiserver-authentication，里面包含--requestheader* 相關的配置資訊，Extension-apiserver要想對API server的請求認證，需要先拿到這個configmap中的資訊，可以通過給Extension-apiserver使用的serviceAccount賦予kube-system:extension-apiserver-authentication-reader這個角色來實作，

目前API server沒有以上配置項時也會產生這個configmap，對應的內容如下
```
root@master:/opt/k8s/work# kubectl get configmaps -n kube-system extension-apiserver-authentication  -o yaml
apiVersion: v1
data:
  client-ca-file: |
    -----BEGIN CERTIFICATE-----
    MIIDmjCCAoKgAwIBAgIUMgmbH118p4mkwRHqgFl3bltHX1MwDQYJKoZIhvcNAQEL
    BQAwZTELMAkGA1UEBhMCQ04xEDAOBgNVBAgTB05hbkppbmcxEDAOBgNVBAcTB05h
    bkppbmcxDDAKBgNVBAoTA2s4czEPMA0GA1UECxMGc3lzdGVtMRMwEQYDVQQDEwpr
    NQIDAQABo0IwQDAOBgNVHQ8BAf8EBAMCAQYwDwYDVR0TAQH/BAUwAwEB/zAdBgNV
    HQ4EFgQUcyfeeyf0LulhElMz7x4YXC7FBXIwDQYJKoZIhvcNAQELBQADggEBAHvN
    18jceQ9BthnxFNoCZ5yjiQGQViVcaw76gEm/OrmxKGFUXJyDmZghP+gjJ8ZOADZ9
    Brw+F66ULWMBfFQrESUf3nnnaScFdrZ9TcoKDPPhzibOfEqGMf6RNFTjlWk11ZUl
    qPTPmkJlGqMGvRgPMPm2xwucE5+o762C94iLFBfmqaS/FHGsoR7hfGSEAn0q9by5
    SotQpHpAt5tzE8N7KEXFIDOr8LlbXOd/lLn1+G84NY8lWWcARFgvAuOFgKQqfenm
    ezrX/nv45OvuKBYVf7o+8CXfoTK7vc7RTtqWHA+zNbjly7IaYeaPyDxQqWSY6cBZ
    Fzh51DLVlbmTyeagMXo=
    -----END CERTIFICATE-----
kind: ConfigMap
metadata:
  creationTimestamp: "2020-02-09T12:04:05Z"
  name: extension-apiserver-authentication
  namespace: kube-system
  resourceVersion: "21"
  selfLink: /api/v1/namespaces/kube-system/configmaps/extension-apiserver-authentication
  uid: 6cb1a94e-78e5-49c9-8f5a-ae8183f8de96
```
- 里面只包含一個ca證書
Extension-apiserver 要對請求的user進行鑒權，需要先發送一個SubjectAccessReview請求到API server，為了能夠發送這個請求還需要給xtension-apiserver使用的serviceAccount賦予system:auth-delegator這個角色

配置API server啟用aggregator功能

啟用aggregation功能需要在kube-apiserver配置項中追加如下資訊

--requestheader-client-ca-file=<path to aggregator CA cert>
--requestheader-allowed-names=front-proxy-client
--requestheader-extra-headers-prefix=X-Remote-Extra-
--requestheader-group-headers=X-Remote-Group
--requestheader-username-headers=X-Remote-User
--proxy-client-cert-file=<path to aggregator proxy cert>
--proxy-client-key-file=<path to aggregator proxy key>

如果運行API server的機器上沒有運行kube-proxy行程，還需要追加如下一個配置項

--enable-aggregator-routing=true

CA 沖突問題
啟用了aggregation功能后，API server會有兩個配置

--client-ca-file
--requestheader-client-ca-file

如果配置不好，會造成CA沖突

client-ca-file：當一個請求到達API server時，用這個CA對請求攜帶的證書進行認證如kubectl、controller-manager、kubelet等組件請求API server，如果請求攜帶的證書是被這個CA簽發的就被當作合法請求，之后證書中CN對應的值作為請求的用戶，證書中的O對應的值作為請求的用戶組，
requestheader-client-ca-file 正常情況下這個證書只是讓擴展的API服務來對API server的身份進行認證的，不應該用到別的地方，但是如果這個值配置的話，當一個請求到達API server時，API server也會檢查請求攜帶的證書是否是否是被這個CA簽名的，如果是被這個簽名的會再判斷證書中的CN是否在requestheader-allowed-names指定的名稱串列中，如果在里面，請求才會被允許通過，否則請求被拒絕，

當兩者都配置后，API server會先檢查證書是否被requestheader-client-ca-file簽名，不是時才會用client-ca-file來判斷，所以一般情況下這兩個ca要不一致，如果兩個配置的一樣，可能會造成原來能正常訪問API server的證書在API server啟用aggregator不能再訪問了，因為有可能原來正常訪問的證書中的CN不在requestheader-allowed-names這個串列中,(官方檔案說法，實際使用時測驗了下，用同一個ca，沒有報錯，不知道是什么原因）

生成 client ca,要安裝cfssl工具集cfssl

簽名組態檔

cd /opt/k8s/work
cat > client-ca-config.json <<EOF
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "kubernetes": {
        "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ],
        "expiry": "87600h"
      }
    }
  }
}
EOF

證書請求檔案

cd /opt/k8s/work
cat > client-ca-csr.json <<EOF
{
  "CN": "kubernetes",
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "NanJing",
      "L": "NanJing",
      "O": "k8s",
      "OU": "system"
    }
  ],
  "ca": {
    "expiry": "87600h"
 }
}
EOF

生成客戶端根證書

cd /opt/k8s/work
cfssl gencert -initca client-ca-csr.json | cfssljson -bare client-ca
ls client-ca*.pem

將證書放到k8s證書目錄(多個API server節點時，其他節點也要分發）
```
cd /opt/k8s/work

cp client-ca*.pem client-ca-config.json /etc/kubernetes/cert/
```

生成proxy用證書

證書請求檔案

cd /opt/k8s/work
cat > proxy-client-csr.json <<EOF
{
  "CN": "front-proxy-client",
  "hosts": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "NanJing",
      "L": "NanJing",
      "O": "k8s",
      "OU": "system"
    }
  ]
}
EOF

證書中的CN要和API server中配置的--requestheader-allowed-names引數中

生成證書


cfssl gencert -ca=/etc/kubernetes/cert/client-ca.pem \
-ca-key=/etc/kubernetes/cert/client-ca-key.pem  \
-config=/etc/kubernetes/cert/client-ca-config.json  \
-profile=kubernetes proxy-client-csr.json | cfssljson -bare proxy-client
ls proxy-client*.pem

將證書放到k8s證書目錄(多個API server節點時，其他節點也要分發）
```
cd /opt/k8s/work

cp proxy-client*.pem /etc/kubernetes/cert/
```

配置API server追加如下配置項

--requestheader-client-ca-file=/etc/kubernetes/cert/client-ca.pem
--requestheader-allowed-names=front-proxy-client
--requestheader-extra-headers-prefix=X-Remote-Extra-
--requestheader-group-headers=X-Remote-Group
--requestheader-username-headers=X-Remote-User
--proxy-client-cert-file=/etc/kubernetes/cert/proxy-client.pem
--proxy-client-key-file=/etc/kubernetes/cert/proxy-client-key.pem

重啟API server

systemctl daemon-reload
systemctl restart kube-apiserver

對應的extension-apiserver-authentication中的內容

root@master:/opt/k8s/work# kubectl get configmaps -n kube-system extension-apiserver-authentication  -o yaml
apiVersion: v1
data:
  client-ca-file: |
    -----BEGIN CERTIFICATE-----
    MIIDmjCCAoKgAwIBAgIUMgmbH118p4mkwRHqgFl3bltHX1MwDQYJKoZIhvcNAQEL
    BQAwZTELMAkGA1UEBhMCQ04xEDAOBgNVBAgTB05hbkppbmcxEDAOBgNVBAcTB05h
    ...
    Fzh51DLVlbmTyeagMXo=
    -----END CERTIFICATE-----
  requestheader-allowed-names: '["front-proxy-client"]'
  requestheader-client-ca-file: |
    -----BEGIN CERTIFICATE-----
    MIIDmjCCAoKgAwIBAgIULBdSC4QJy1MBYwGDb0b9g7YMDH0wDQYJKoZIhvcNAQEL
    ...
    QKHtdMypc3mPUO6sBcY=
    -----END CERTIFICATE-----
  requestheader-extra-headers-prefix: '["X-Remote-Extra-"]'
  requestheader-group-headers: '["X-Remote-Group"]'
  requestheader-username-headers: '["X-Remote-User"]'
kind: ConfigMap
metadata:
  creationTimestamp: "2020-02-09T12:04:05Z"
  name: extension-apiserver-authentication
  namespace: kube-system
  resourceVersion: "2930987"
  selfLink: /api/v1/namespaces/kube-system/configmaps/extension-apiserver-authentication
  uid: 6cb1a94e-78e5-49c9-8f5a-ae8183f8de96

追加了requestheader*相關的一些資訊

metrics-server 安裝

在安裝metrics-server之前，雖然kubelet收集了系統資訊，但是這些資訊只能通過kubelet的介面進行訪問，呼叫kubectl top nodes會報如下錯誤

$ kubectl top nodes
Error from server (NotFound): the server could not find the requested resource (get services http:heapster:)

下載metrics-server對應的鏡像,上傳到自己的私有鏡像庫中

docker pull gcr.azk8s.cn/google_containers/metrics-server-amd64:v0.3.6

docker tag gcr.azk8s.cn/google_containers/metrics-server-amd64:v0.3.6 192.168.0.107/k8s/metrics-server-amd64:v0.3.6

docker push 192.168.0.107/k8s/metrics-server-amd64:v0.3.6

下載metrics-server啟動檔案

$ cd /opt/k8s/work/
$ wget https://github.com/kubernetes-sigs/metrics-server/archive/master.zip

$ unzip master.zip
$ cd metrics-server-master/deploy/kubernetes

修改 metrics-server-deployment.yaml 檔案，為 metrics-server 添加兩個命令列引數，并修改鏡像名稱，指向自己的私有倉庫

$ diff metrics-server-deployment.yaml metrics-server-deployment.yaml.bak
32c32
<         image: 192.168.0.107/k8s/metrics-server-amd64:v0.3.6
---
>         image: k8s.gcr.io/metrics-server-amd64:v0.3.6
36,37d35
<           - --metric-resolution=30s
<           - --kubelet-preferred-address-types=InternalIP,Hostname,InternalDNS,ExternalDNS,ExternalIP

kubelet-preferred-address:優先選擇用IP訪問kubelet，否則會用主機的hostname來訪問,默認安裝的coreDns不支持hostname的決議，也可通過修改coreDNS的組態檔，追加 hosts配置
```
...
Corefile: |
.:53 {
    errors
    health

    hosts {
        192.168.0.107   master
        192.168.0.114   slave
        fallthrough
    }
...
```

啟動metrics-server

$ cd /opt/k8s/work/metrics-server-master/deploy/kubernetes

$ kubectl create -f .
clusterrole.rbac.authorization.k8s.io/system:aggregated-metrics-reader created
clusterrolebinding.rbac.authorization.k8s.io/metrics-server:system:auth-delegator created
rolebinding.rbac.authorization.k8s.io/metrics-server-auth-reader created
apiservice.apiregistration.k8s.io/v1beta1.metrics.k8s.io created
serviceaccount/metrics-server created
deployment.apps/metrics-server created
service/metrics-server created
clusterrole.rbac.authorization.k8s.io/system:metrics-server created
clusterrolebinding.rbac.authorization.k8s.io/system:metrics-server created

查看運行情況

$ kubectl -n kube-system get all -l k8s-app=metrics-server
NAME                                  READY   STATUS    RESTARTS   AGE
pod/metrics-server-857d7c4878-swpvk   1/1     Running   0          72s

NAME                             READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/metrics-server   1/1     1            1           72s

NAME                                        DESIRED   CURRENT   READY   AGE
replicaset.apps/metrics-server-857d7c4878   1         1         1       72s

查看 metrics-server 輸出的 metrics

$ kubectl get --raw https://192.168.0.107:6443/apis/metrics.k8s.io/v1beta1/nodes | jq .
{
  "kind": "NodeMetricsList",
  "apiVersion": "metrics.k8s.io/v1beta1",
  "metadata": {
    "selfLink": "/apis/metrics.k8s.io/v1beta1/nodes"
  },
  "items": [
    {
      "metadata": {
        "name": "master",
        "selfLink": "/apis/metrics.k8s.io/v1beta1/nodes/master",
        "creationTimestamp": "2020-02-27T09:30:12Z"
      },
      "timestamp": "2020-02-27T09:29:35Z",
      "window": "30s",
      "usage": {
        "cpu": "414650216n",
        "memory": "6069004Ki"
      }
    },
    {
      "metadata": {
        "name": "slave",
        "selfLink": "/apis/metrics.k8s.io/v1beta1/nodes/slave",
        "creationTimestamp": "2020-02-27T09:30:12Z"
      },
      "timestamp": "2020-02-27T09:29:35Z",
      "window": "30s",
      "usage": {
        "cpu": "80942639n",
        "memory": "2393408Ki"
      }
    }
  ]
}
$ kubectl top nodes
NAME     CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
master   427m         10%    5928Mi          76%
slave    92m          2%     2335Mi          62%

遇到問題

啟動完后，服務都正常，獲取不到指標資訊

$ kubectl top nodes
Error from server (ServiceUnavailable): the server is currently unable to handle the request (get nodes.metrics.k8s.io)

kube-apiserver 服務中一直出現下面的錯

E0227 16:52:50.472445   19192 available_controller.go:419] v1beta1.metrics.k8s.io failed with: failing or missing response from https://10.0.0.96:443/apis/metrics.k8s.io/v1beta1: bad status from https://10.0.0.96:443/apis/metrics.k8s.io/v1beta1: 403

按照這個錯，應該是kube-apiserver訪問metrics-server時權限不足，可我們明明提供了proxy*相關的引數，最后再一次檢查kube-apiserver的啟動檔案，發現--proxy-client-cert-file引數后面少了個分行符

錯誤

--proxy-client-cert-file=/etc/kubernetes/cert/proxy-client.pem
--proxy-client-key-file=/etc/kubernetes/cert/proxy-client-key.pem \

正確

--proxy-client-cert-file=/etc/kubernetes/cert/proxy-client.pem \
--proxy-client-key-file=/etc/kubernetes/cert/proxy-client-key.pem \

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/38883.html

標籤：其他

上一篇：三層交換機自動改網關？

下一篇：宿主機與第二層虛機怎樣通信
