什么是Ingress

Ingress是kubernetes中用來對集群外部進來的請求進行負載、路由控制的一種機制，通過ingress，可以方便的將集群內的service以http或https方式對外提供服務，而且不用將各個服務再單獨暴露，Ingress功能由Ingress resource和Ingress Controllers共同協作完成，

Ingress resource

Ingress resource是kubernetes中的一種資源，是類似于pod、deployment的一種API物件，可以通過kubectl命令創建、銷毀、更新，其對應的Kind是Ingress，可以在其spec屬性中定義服務路由的規則資訊，通常Ingress resource中定義的規則需要支持以下的特性：

基于內容路由
- 基于目的主機路由：根據請求頭中的請求地址(域名)，將請求路由到不同的服務中，如請求地址是foo.example.com的分發到一組服務中，請求地址是bar.example.com分發到別的服務組中
- 基于請求路徑路由：根據請求URL中的路徑資訊，將請求路由到不同的服務中，如將請求路徑/serviceA/**的請求轉發到服務A中，將請求路徑/serviceB/**的請求轉發到服務B中
對每一個主機都可以單獨設定TLS/SSL連接資訊

Ingress Controllers

Ingress resource只是定義了路由的規則資訊，真正利用這些資訊對請求進行控制是通過Ingress Controllers來實作的，不像kube-controller-manager中的其他controller組件，它們是被作為集群的一部分隨著集群直接安裝好，Ingress controllers 需要我們自己來安裝啟動，并且kubernetes支持很多種實作來滿足不同需求，具體參考Ingress Controllers，

在kubernetes中，Ingress Controller以pod形式運行，監控API Server的/ingress介面后端的backend services，如果service發生變化，Ingress Controller自動更新轉發規則，如Nginx Ingress Controller的作業程序如下：

監聽API Server獲取所有的ingress 的定義
基于Ingress的定義，進行規則合并，生成Nginx所需的組態檔/etc/nginx/nginx.conf
執行nginx -s reload命令，重新加載nginx.conf

為什么需要Ingress

埠競爭

通常情況下，我們部署在kubernetes集群中的應用需要給外部訪問，這時我們需要在kubernetes中定義NodePort、LoadBalancer等型別的Servcie來實作，具體參考Service，其中LoadBalancer需要在提供相應機制的云環境中才能使用，所以在自建的kubernetes集群中都是通過NodePort型別的Service來實作，就是將宿主機的port的Service的Port做個映射，通過訪問宿主機的埠來對service進行訪問，在kubernetes集群中只有一個應用，或者應用數量比較少，能夠正確分配各個應用對應的宿主機埠時還可以應付，隨著應用的追加，埠的映射就變的混亂起來，有的應用還會因為限制必須使用特定的埠號，而這些埠號可能前期已經分配給了別的應用，這時就出現了埠競爭
服務動態更新

為了避免埠競爭，可以在系統中部署反向代理服務(nginx、HAproxy）等，這時可以把對外的集群服務都通過反向代理服務來暴露，這樣就帶來了另一個問題，當有新的服務追加進來，或者舊的服務需要洗掉，這時還要重新編輯反向代理的組態檔，然后對反向代理服務進行升級，上線/下線一個應用卻需要編輯另一個應用的組態檔，服務的升級、回滾等等都需要考慮，不僅麻煩還容易出錯

Ingress如何解決上面問題

當采用Ingress機制時，部署新應用，只需要創建針對新應用的Ingress resource，Ingress Controllers就會自動把Ingress resource中的規則合并起來，作為整體路由規則對外服務，并且服務都通過Ingress Controllers統一對外提供，也解決了埠競爭的問題，接下來以nginx-ingress為例來講解具體的原理以及在集群中部署Ingress，

nginx-ingress

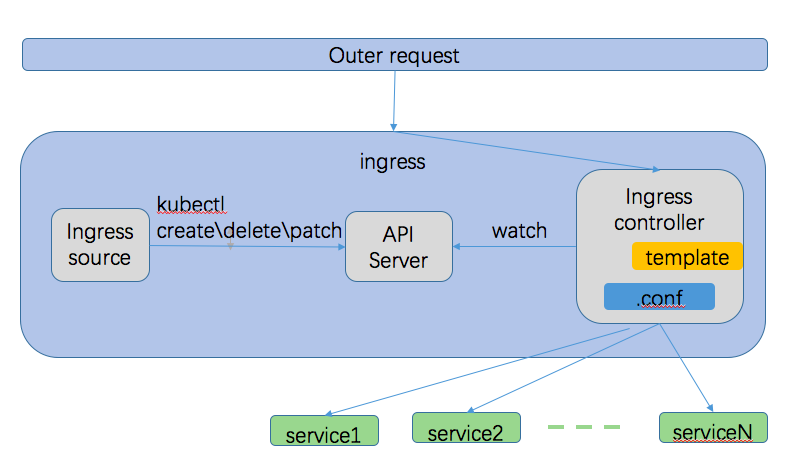

nginx-ingress實作的原理
1. 用戶通過kubectl命令向API server發送創建ingress source物件的請求，
2. ingress-controller監聽API server獲取到自己對應的ingress source的變化(當集群中有多個ingress controller時，創建ingress source物件時可以指定ingress.class屬性，參考Using multiple Ingress controllers）,
3. ingress-controller獲取ingress source中的規則后，根據自己的模版生成相應的組態檔，之后reload組態檔，使新的配置生效
4. 外部請求進入到ingress，訪問到實際ingress-controller后，ingress-controller根據組態檔中的規則將請求分發到具體的service
5. 其中nginx-ingress-controller是在nginx之上又額外添加了一些功能，如監聽API server，自動合并規則，并重新加載等，當用容器形式部署時可以通過Deployment、RC等形式啟動，和啟動普通容器方法是一樣的，想要讓nginx-ingress-controller能被外部訪問，也可以用NodePort形式的service來實作，或者通過Daemonset形式發布時直接指定暴露埠的形式，
部署nginx-ingress-controller
目前部署nginx-ingress-controller有兩個官方的安裝方式：nginxinc/kubernetes-ingress、kubernetes/ingress-nginx，具體對比參考區別

部署前可參閱下這個異同，下面以kubernetes/ingress-nginx為例，進行nginx-ingress-controller的部署
1. 下載啟動檔案
```
$ mkdir -p /opt/k8s/yml/ingress-nginx
$ cd /opt/k8s/yml/ingress-nginx
$ wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/nginx-0.30.0/deploy/static/mandatory.yaml
```
  - 如果搭建的kubernetes是1.14之前的版本，需要把下載的mandatory.yaml檔案中217行的kubernetes.io/os改成beta.kubernetes.io/os
2. 下載鏡像,上傳到自己的私有鏡像倉庫

  mandatory.yaml中指定的原始鏡像是quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.30.0,在國內可能沒有辦法下載，改成從阿里鏡像倉庫下載，為了啟動時不用重新從互聯網下載，把這個鏡像push到我們自己的鏡像倉庫中
```
$ docker pull registry.aliyuncs.com/google_containers/nginx-ingress-controller:0.30.0
$ docker tag registry.aliyuncs.com/google_containers/nginx-ingress-controller:0.30.0 192.168.0.107/k8s/nginx-ingress-controller:0.30.0
$ docker push 192.168.0.107/k8s/nginx-ingress-controller:0.30.0
```

修改下載的mandatory.yaml，將鏡像名稱改成我們私有倉庫中的鏡像名稱,之后啟動服務

```
$ cd /opt/k8s/yml/ingress-nginx
$ kubectl create -f mandatory.yaml
namespace/ingress-nginx created
configmap/nginx-configuration created
configmap/tcp-services created
configmap/udp-services created
serviceaccount/nginx-ingress-serviceaccount created
clusterrole.rbac.authorization.k8s.io/nginx-ingress-clusterrole created
role.rbac.authorization.k8s.io/nginx-ingress-role created
rolebinding.rbac.authorization.k8s.io/nginx-ingress-role-nisa-binding created
clusterrolebinding.rbac.authorization.k8s.io/nginx-ingress-clusterrole-nisa-binding created
deployment.apps/nginx-ingress-controller created
limitrange/ingress-nginx created

```
* 主要是發布了deployment型別的nginx-ingress-controller，默認replicate是1，權限通過nginx-ingress-serviceaccount來設定
* 創建了一個serviceaccount：nginx-ingress-serviceaccount，并賦予相關的權限

因為我們是在裸機上部署的kubernetes,還需要部署一個service，將nginx-ingress-controller暴露出去，使集群外的服務能夠訪問，此處采用NodePort型別的service

$ cd /opt/k8s/yml/ingress-nginx
$ wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/nginx-0.30.0/deploy/static/provider/baremetal/service-nodeport.yaml

$ kubectl create -f service-nodeport.yaml
service/ingress-nginx created

這樣我們通過創建一個service，把nginx-ingress-controller暴露出去，通過如下命令查看具體暴露的埠號
```
$ kubectl get svc -n ingress-nginx
NAME            TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.254.10.208   <none>        80:18797/TCP,443:29468/TCP   108s
```
- 如果kubernetes給我們隨機選擇的埠號不能滿足要求，可以通過修改service-nodeport.yaml，指定自己需要的埠號

驗證安裝情況

$ kubectl get pods -n ingress-nginx
NAME                                        READY   STATUS    RESTARTS   AGE
nginx-ingress-controller-7fdc95bf86-rgmdn   1/1     Running   0          22m

如果狀態不是running，通過kubectl describe查看具體原因

查看安裝的controller版本


$ kubectl exec -it nginx-ingress-controller-7fdc95bf86-rgmdn -n ingress-nginx -- /nginx-ingress-controller --version

NGINX Ingress controller
  Release:       0.30.0
  Build:         git-7e65b90c4
  Repository:    https://github.com/kubernetes/ingress-nginx
  nginx version: nginx/1.17.8

其中nginx-ingress-controller-7fdc95bf86-rgmdn是上一步驟獲取到的pod的名稱

驗證

利用官方給我們提供的例子http-svc,啟動一個服務，通過Ingress controller的埠訪問我們的服務，因為官方例子http-svc.yaml中的鏡像在gcr.io中，國內無法訪問，需要修改成阿里倉庫中的鏡像registry.aliyuncs.com/google_containers/echoserver:1.4，這個鏡像的作用是接收客戶端的請求，回傳服務端和客戶端的header資訊，

啟動檔案：

$ cd /opt/k8s/yml/ingress-nginx

$ cat > http-svc.yaml<< EOF
apiVersion: apps/v1
kind: Deployment
metadata:
apiVersion: apps/v1
  name: http-svc
spec:
  replicas: 1
  selector:
    matchLabels:
      app: http-svc
  template:
    metadata:
      labels:
        app: http-svc
    spec:
      containers:
      - name: http-svc
        image: registry.aliyuncs.com/google_containers/echoserver:1.4
        ports:
        - containerPort: 8080
        env:
          - name: NODE_NAME
            valueFrom:
              fieldRef:
                fieldPath: spec.nodeName
          - name: POD_NAME
            valueFrom:
              fieldRef:
                fieldPath: metadata.name
          - name: POD_NAMESPACE
            valueFrom:
              fieldRef:
                fieldPath: metadata.namespace
          - name: POD_IP
            valueFrom:
              fieldRef:
                fieldPath: status.podIP

---

apiVersion: v1
kind: Service
metadata:
  name: http-svc
  labels:
    app: http-svc
spec:
  ports:
  - port: 80
    targetPort: 8080
    protocol: TCP
    name: http
  selector:
    app: http-svc
EOF

啟動命令

$ cd /opt/k8s/yml/ingress-nginx
$ kubectl create -f http-svc.yaml

創建一個Ingress resources

目前我們只創建了一個后端服務，所以創建一個簡單的Ingress，把所有請求都路由到http-svc:80

$ cd /opt/k8s/yml/ingress-nginx
$ cat > single-ingress.yml <<EOF
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: single-ingress
  annotations:
	 kubernetes.io/ingress.class: "nginx"
spec:
  backend:
    serviceName: http-svc
    servicePort: 80
EOF

創建 ingress

$ cd /opt/k8s/yml/ingress-nginx
$ kubectl create -f single-ingress.yml

查看ingress資訊

$ kubectl get ingress -o wide
NAME             HOSTS   ADDRESS         PORTS   AGE
single-ingress   *       10.254.10.208   80      11m
$ kubectl describe ingresses single-ingress
Name:             single-ingress
Namespace:        default
Address:          10.254.10.208
Default backend:  http-svc:80 (172.30.22.3:8080)
Rules:
  Host  Path  Backends
  ----  ----  --------
  *     *     http-svc:80 (172.30.22.3:8080)
Annotations:
  kubernetes.io/ingress.class:  nginx
Events:
  Type    Reason  Age   From                      Message
  ----    ------  ----  ----                      -------
  Normal  CREATE  11m   nginx-ingress-controller  Ingress default/single-ingress
  Normal  UPDATE  11m   nginx-ingress-controller  Ingress default/single-ingress

通過Ingress controller暴露出來的http埠或者https埠訪問http-svc服務，查看Ingress controller服務暴露的地址（按照前面的部署流程，我們是通過一個NodePort型別的service來暴露的）

$  kubectl get svc -n ingress-nginx
NAME            TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.254.10.208   <none>        80:18797/TCP,443:29468/TCP   12h

通過18797埠訪問服務

# http埠訪問
$ curl http://192.168.0.107:18797
# https埠訪問
$curl --insecure https://192.168.0.107:29468

CLIENT VALUES:
client_address=172.30.22.7
command=GET
real path=/
query=nil
request_version=1.1
request_uri=http://192.168.0.107:8080/

SERVER VALUES:
server_version=nginx: 1.10.0 - lua: 10001

HEADERS RECEIVED:
accept=*/*
host=192.168.0.107:18797
user-agent=curl/7.58.0
x-forwarded-for=172.30.22.1
x-forwarded-host=192.168.0.107:18797
x-forwarded-port=80
x-forwarded-proto=http
x-real-ip=172.30.22.1
x-request-id=9c9b6f86b5a0d0a664c0f9f01a0bde47
x-scheme=http
BODY:
-no body in request-

其中192.168.0.107是集群中一個節點的IP地址
回傳資訊中client_address是nginx-ingress-controller對應的pod的地址，說明請求先進入到nginx-ingress-controller中，之后路由到具體的服務中，對于如何正確拿到client IP地址，可以參照Source IP address,也可參照我的另一篇文章[kubernetes 網路](kubernetes 網路.md)
頭資訊x-forwarded-host中存放了我們真實訪問的服務器的地址

這樣我們就完成了通過nginx-ingress-controller對后端服務的訪問(如果用spring cloud做過微服務開發，會對這個操作很熟悉，因為和zuul、getway等網關功能很類似），

追加服務

假如我們又在集群中新啟動了一個服務，為了能從外部訪問這個服務，我們也要把這個新服務通過nginx-ingress-controller對外暴露，我們可以新追加一個ingress source物件，定義我們這個新服務相關的資訊.

啟動新服務，我們這個新服務是自己撰寫的一個spring boot 工程，里面只有一個restful介面

@RequestMapping("/header/list")
public String listHeader(HttpServletRequest request) {

	log.info("host is" + request.getHeader("host"));

	log.info("remoteAddr is " + request.getRemoteHost());

	log.info("remotePort is " + request.getRemotePort());

	return "OK";
}

接收外部請求后列印出client相關資訊

啟動這個新服務

$ cd /opt/k8s/yml/ingress-nginx
$ cat > clientip.yml <<EOF
apiVersion: v1
kind: Service
metadata:
  name: clientip
spec:
  selector:
    app: clientip
  ports:
  - name: http
    port: 8080
    targetPort: 8080
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: clientip-deployment
spec:
  selector:
    matchLabels:
      app: clientip
  replicas: 1
  template:
    metadata:
      labels:
        app: clientip
    spec:
      nodeSelector:
        sample: slave
      containers:
      - name: clientip
        image: 192.168.0.107/k8s/client-ip-test:0.0.2
        ports:
        - containerPort: 8080

EOF

啟動服務

$ cd /opt/k8s/yml/ingress-nginx
$ kubectl create -f clientip.yml

新服務對應的ingress source檔案

$ cd /opt/k8s/yml/ingress-nginx
$ cat > clientip-ingress.yml<< EOF
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: clientip-ingress
  annotations:
     kubernetes.io/ingress.class: "nginx"
     nginx.ingress.kubernetes.io/rewrite-target: /$2
spec:
  rules:
  - http:
      paths:
      - path: /clientip
        backend:
          serviceName: clientip
          servicePort: 8080
        path: /clientip(/|$)(.*)
EOF

表示請求uri以clientip開頭的服務會路由到這個新啟動的服務中
追加了rewrite-target的注解，因為雖然請求以/clientip開頭，但是我么真實的請求地址中并沒有clientip，所以需要用rewrite-target功能把請求地址重寫，詳情參考rewrite

創建新的ingress source

$ cd /opt/k8s/yml/ingress-nginx
$ kubectl create -f clientip-ingress.yml
ingress.networking.k8s.io/clientip-ingress created

啟動后通過nginx-ingress-controller訪問

# 訪問新服務，注意我們在請求路徑中的clientip
$ curl http://192.168.0.107:18797/clientip/header/list
OK

# 訪問原來部署好的服務
$ curl http://192.168.0.107:18797
CLIENT VALUES:
client_address=172.30.22.7
command=GET
real path=/
query=nil
request_version=1.1
request_uri=http://192.168.0.107:8080/

SERVER VALUES:
server_version=nginx: 1.10.0 - lua: 10001

HEADERS RECEIVED:
accept=*/*
host=192.168.0.107:18797
user-agent=curl/7.58.0
x-forwarded-for=172.30.22.1
x-forwarded-host=192.168.0.107:18797
x-forwarded-port=80
x-forwarded-proto=http
x-real-ip=172.30.22.1
x-request-id=883570a193258f151a6d8bd5f96761af
x-scheme=http
BODY:
-no body in request-

可以看到，新追加的服務也可以通過nginx-ingress-controller進行訪問，并且原來部署好的服務不受影響仍舊可以訪問
