Istio 在大規模場景下 xDS 性能瓶頸
xDS 是 istio 控制面和資料面 envoy 之間的通信協議，x 表示包含多種協議的集合，比如：LDS 表示監聽器，CDS 表示服務和版本，EDS 表示服務和版本有哪些實體，以及每個服務實體的特征，RDS 表示路由，可以簡單的把 xDS 理解為，網格內的服務發現資料和治理規則的集合，xDS 資料量的大小和網格規模是正相關的，

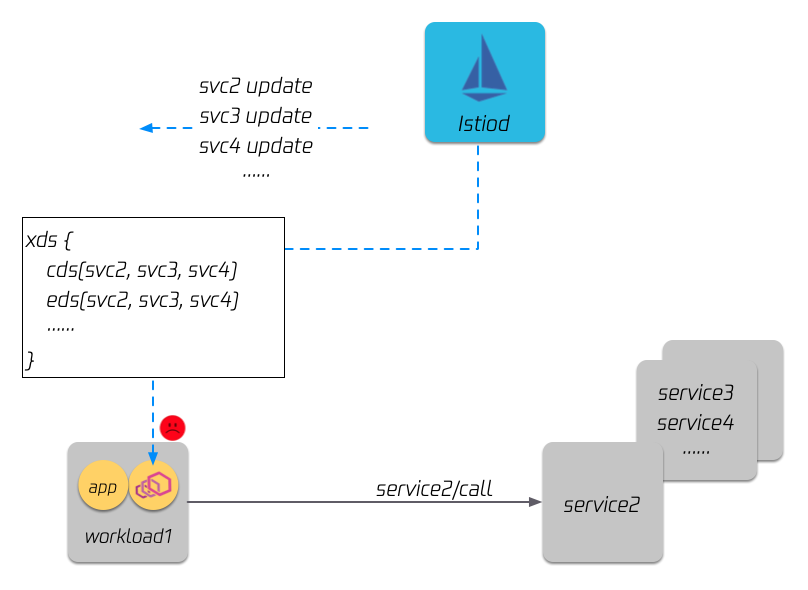

當前 istio 下發 xDS 使用的是全量下發策略，也就是網格里的所有 sidecar，記憶體里都會有整個網格內所有的服務發現資料，比如下圖，雖然 workload 1 在業務邏輯上只依賴 service 2， 但是 istiod 會把全量的服務發現資料（service 2、3、4）都發送給 workload 1，

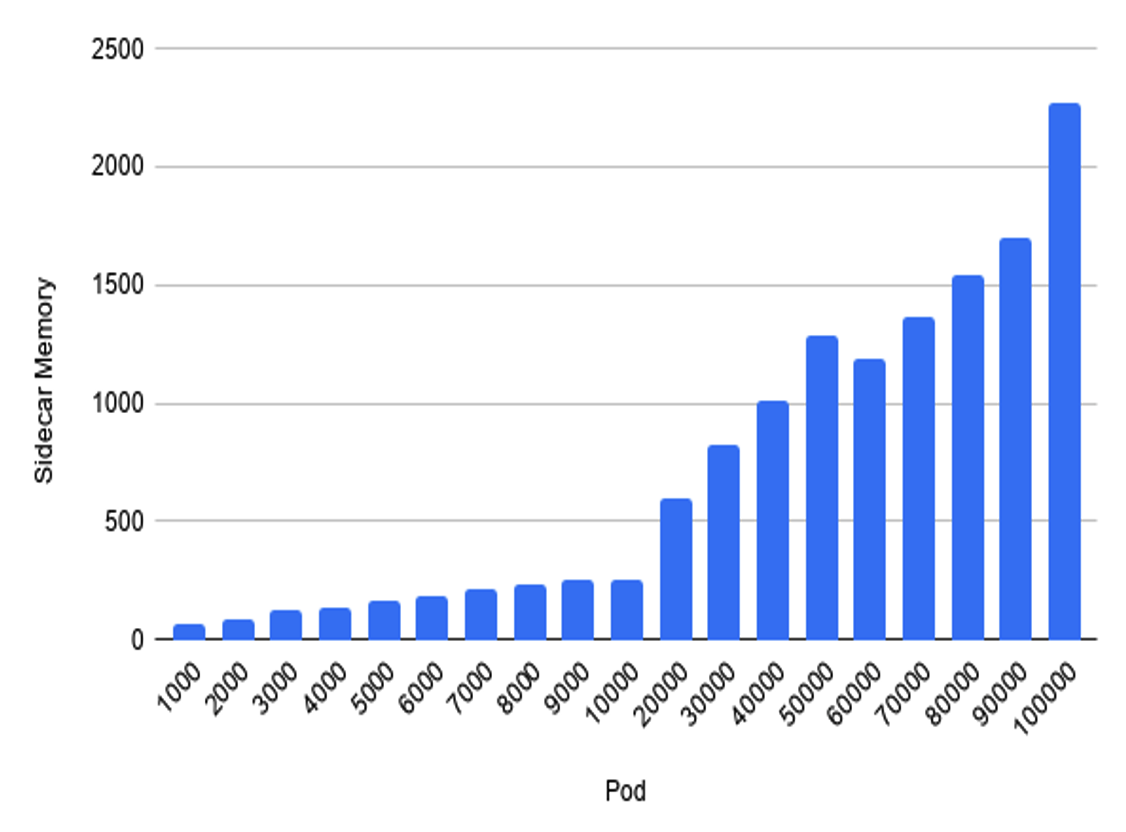

這樣的結果是，每個 sidecar 記憶體都會隨著網格規模增長而增長，下圖是我們對網格規模和記憶體消耗做的一個性能測驗，x 軸是網格規模，也就是包含多少個服務實體，y 軸是單個 envoy 的記憶體消耗，可以看出，如果網格規模超過 1萬個實體，單個 envoy 的記憶體超過了 250 兆，而整個網格的開銷還要再乘以網格規模大小，
Istio 當前優化方案

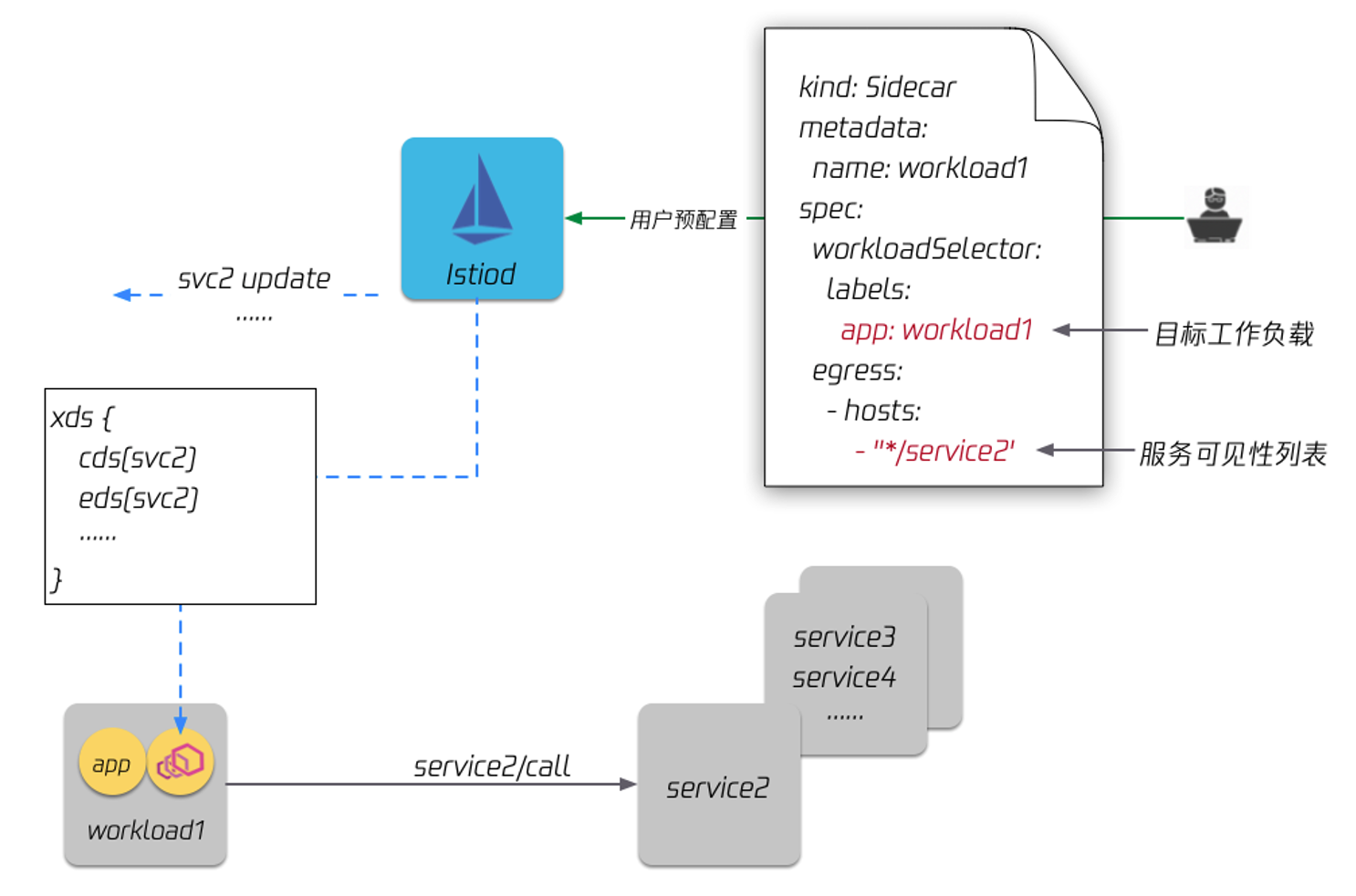

針對這個問題，社區提供了一個方案，就是 Sidecar 這個 CRD，這個配置可以顯式的定義服務之間的依賴關系，或者說可見性關系，比如下圖這個配置的意思就是 workload 1 只依賴 service 2 ，這樣配置以后，istiod 只會下發 service 2 的資訊給 workload 1，
這個方案本身是有效的，但這種方式在大規模場景下很難落地：首先這個方案需要用戶提前配置服務間完整的依賴關系，大規模場景下的服務依賴關系很難梳理清楚，而且通常依賴關系也會隨著業務的變化而變化，
Aeraki Lazy xDS

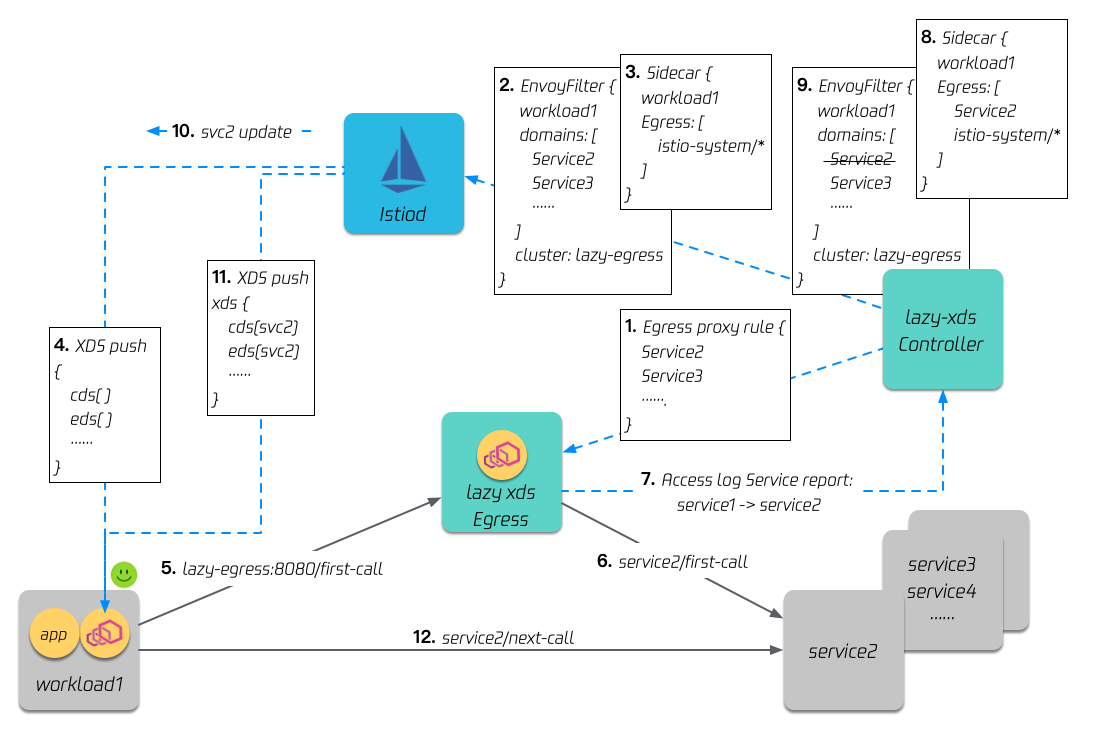

針對上述問題，TCM 團隊設計了一套無入侵的 xDS 按需加載方案，并開源到 github Aeraki 專案，這是 Lazy xDS 具體的實作細節：
我們在網格里增加2個組件，一個是 Lazy xDS Egress，Egress 充當類似網格模型中默認網關角色，另一個是 Lazy xDS Controller，用來分析并補全服務間的依賴關系，
-
首先配置 Egress 的服務中轉能力：Egress 會獲取網格內所有服務資訊，并配置所有 HTTP 服務的路由，這樣充當默認網關的 Egress 就可以轉發網格內任意 HTTP 服務的流量，
-
第2步，對于開啟了按需加載特性的服務（圖中 Workload 1），利用 envoyfilter，將其訪問網格內 http 服務的流量，都路由到 egress，
-
第3步，利用 istio sidecar CRD，限制 Workload 1 的服務可見性，
-
經過步驟3后，Workload 1 初始只會加載最小化的 xDS，
-
當 Workload 1 發起對 Service 2 的訪問時，（因為步驟2）流量會轉發到 Egress，
-
（因為步驟 1）Egress 會分析接收到的流量特征，并將流量轉發到 Service 2，
-
Egress 會將訪問日志，異步地上報給 Lazy xDS Controller，上報服務是利用 Access Log Service，
-
Lazy xDS Controller 會對接收到的日志進行訪問關系分析，然后把新的依賴關系（Workload 1 -> Service 2）表達到 sidecar CRD 中，
-
同時 Controller 還會將（步驟2） Workload 1 需要轉發 Service 2 流量到 Egress 的規則去除，這樣未來 workload 1 再次訪問 Service 2 就會是直連，
-
（因為步驟 8）istiod 更新可見性關系，后續會將 Service 2 的服務資訊發給 Workload 1，
-
Workload 1 通過 xDS 接收到 Service 2 的服務資訊，
-
當 Workload 1 再次發起對 Service 2 的訪問，流量會直達 Service 2（因為步驟9），
這個方案的好處：
-
首先不需要用戶提前配置服務間的依賴，而且服務間依賴是允許動態的增加的，
-
最終每個 envoy 只會獲得自身需要的 xDS，性能最優，
-
這個實作對用戶流量影響也比較小，用戶的流量不會阻塞，性能損耗也比較小，只有前幾次請求會在 Egress 做中轉，后面都是直連的，
-
此方案對 istio 和 envoy 沒有任何入侵，我們沒有修改 istio/envoy 原始碼，使得這套方案能很好的適應未來 istio 的迭代，
目前我們只支持七層協議服務的按需加載，原因是流量在 Egress 這里中轉的時候，Egress 需要通過七層協議里的 header 判斷原始目的地，純 TCP 協議是沒有辦法設定額外的 header，不過因為 istio 主要目的就是為了做七層流量的治理，當網格的大部分請求都是七層的，這個情況目前可以接受的，
Lazy xDS 性能測驗
測驗方案

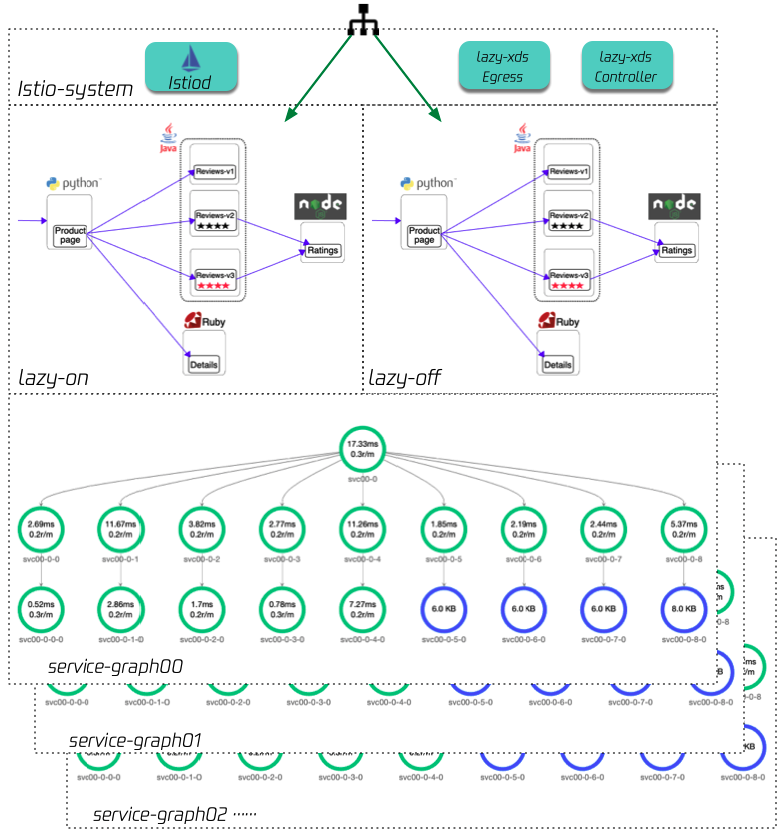

在同一網格內的不同 namespace 中，我們創建了 2 組 book info，左邊 namespace lazy-on 中 productpage 開啟按需加載，右邊 namespace lazy-off 保持默認情況，
然后在這個網格內，我們逐漸增加服務數量，使用的是 istio 官方負載測驗工具集（以下簡稱「負載服務」），每個 namespace 里有 19 個服務， 其中4個 tcp 服務，15個 http 服務，每個服務初始 pod 數目為 5，共95個 pod（75 個http，20 個tcp），我們逐漸增加負載服務的 namespace 數量， 用于模擬網格規模增長，
性能對比

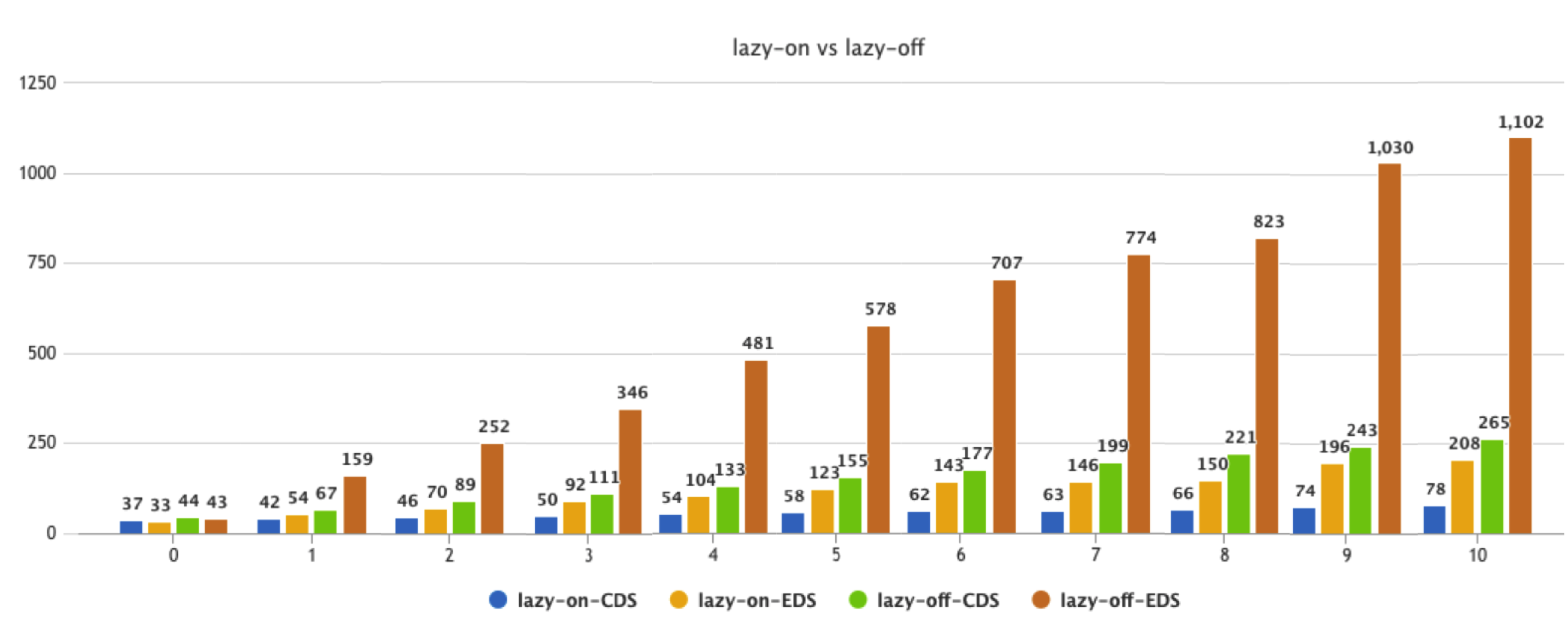

首先是 CDS 和 EDS 的對比，下圖每組資料代表負載服務 namespace 的增加，每組資料里 4 個值：前 2 個值是開啟按需加載后的 CDS 和 EDS，后面 2個值是沒開啟按需加載的 CDS 和 EDS，

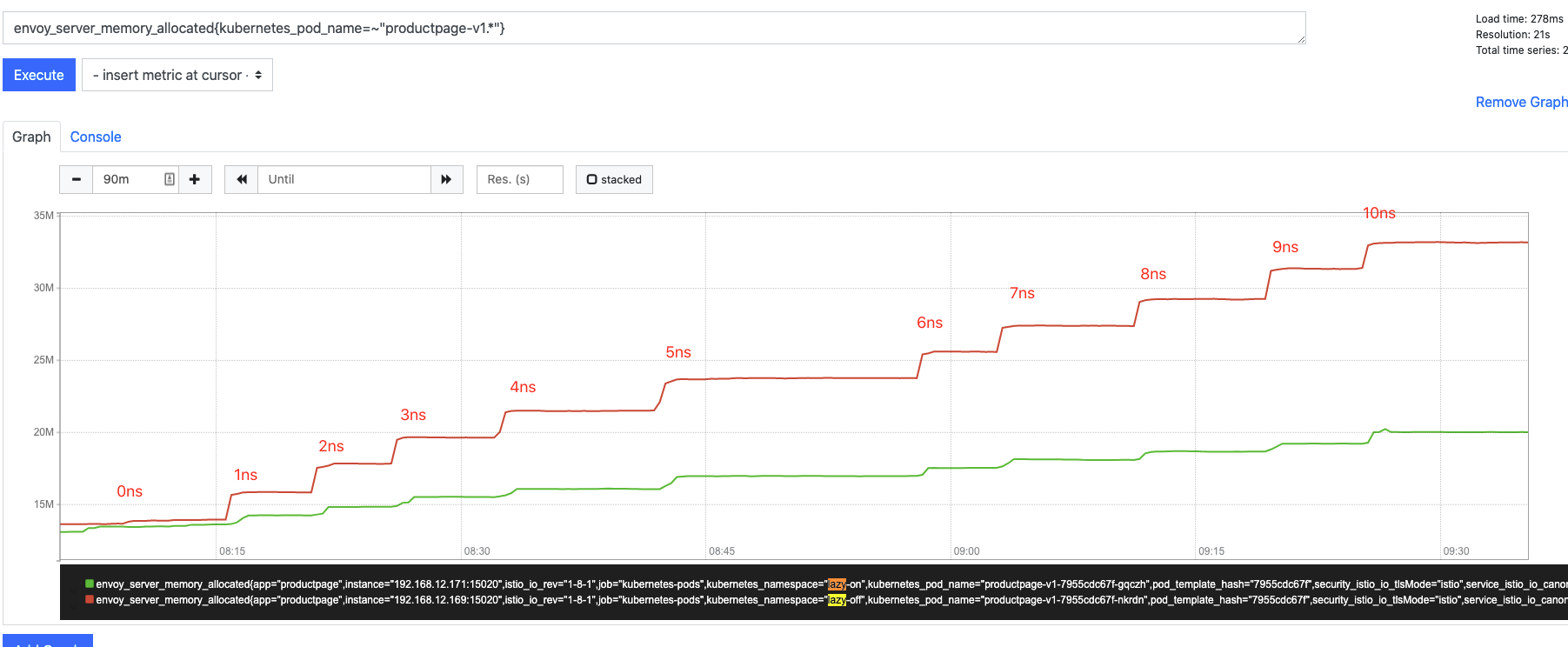

接下來是記憶體對比，綠色資料表示開啟按需加載后 envoy 的記憶體消耗，紅色的是未開啟的情況，900 pods 規模 mesh，envoy 記憶體減少 14M ，降低比例約 40%；一萬 pods 規模 mesh，envoy 記憶體減少約 150M，降低比例約 60%，

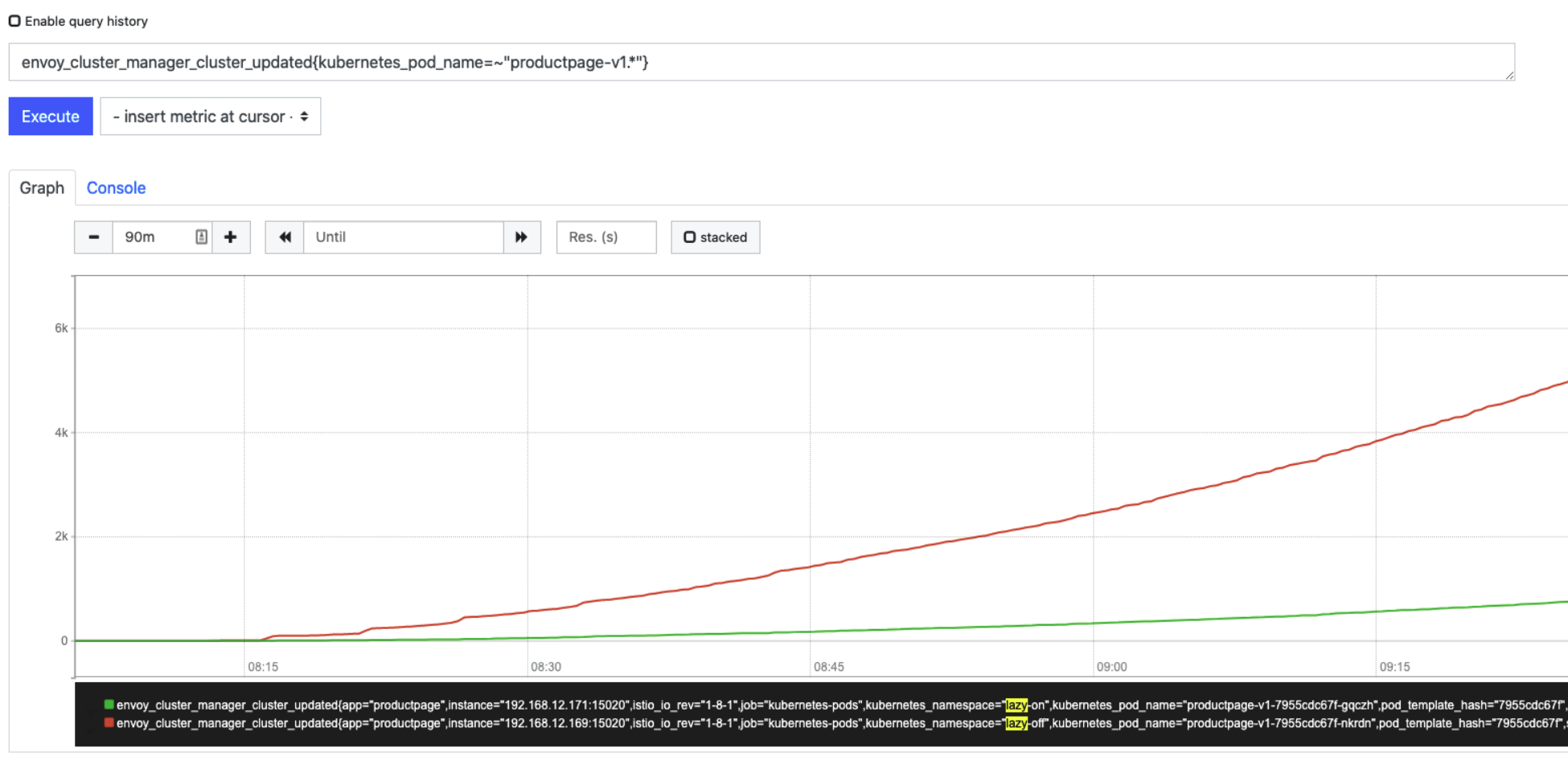

隨著服務可見性的限制，envoy 不會再接收全量的 xDS 更新，下圖是在測驗周期內 envoy 接收到 CDS 更新次數的對比，開啟按需加載后，更新次數從 6 千次降低到了 1 千次，
小結
Lazy xDS 已經在 github 開源，請訪問 lazyxds README了解如何使用，
Lazy xDS 功能還在持續演進，未來我們將支持多集群模式、ServiceEntry 按需加載等功能，
如果您希望了解更多關于 Aeraki 的內容，歡迎訪問 Github 主頁：https://github.com/aeraki-framework/aeraki
