Hello，大家好，之前給大家分享了大約一百多個關于FPGA的開源專案，涉及PCIe、網路、RISC-V、視頻編碼等等，這次給大家帶來的是不枯燥的娛樂專案，主要偏向老的游戲內核使用FPGA進行硬解，涉及的內核數不勝數，主要目標是高的可實作性及復現性，
因為是娛樂專案，所以用本文中會有很多動圖，下面開始，
1、zxuno
專案地址如下：
https://github.com/zxdos/zxuno
官方網站：
https://zxuno.speccy.org/faq.shtml
第一個，zx-uno,這是一個使用Xilinx Spartan XC6SLX9 FPGA實作整個 ZX Spectrum 計算機系列(ZX Spectrum是英國第一批家喻戶曉的家用電腦之一，類似于美國的Commodore 64，但正是由于它的簡單性、多功能性和偉大的設計，軟體公司很快就趕上了為它撰寫各種軟體的潮流)以及 ULAPlus、TurboSound 等系統的計算機，大小與 Raspberry Pi 相同，
支持的軟核:
ZX Spectrum ZX81 SAM Coupé MSX1 C64 Atari 800XL
Jupiter ACE Oric Atmos BBC Micro VIC-20 Acorn Electron ZX Spectrum TBBlue Apple II
Acorn Atom Amstrad CPC 6128 (no SD support) ZX Spectrum Kyp C16 / C116 / Plus4
Sharp MZ-700 PC/XT 512k PC/XT 2Mb PET ZX Spectrum 128 Kyp Multicomp CP/M
Galaksija Amstrad CPC 6128 (SD support) Amstrad CPC 464
Spectrum with PZX ZX Spectrum Kyp+VGA+TSound+SAA1099 Flappy Bird
TRS-80 ZX Spectrum (ESP26 UART support) Jupiter ACE (AY-3-8910, SD support)
Apple I Oric Atmos (with SD support) ZX Spectrum Kyp (native VGA output)同時也支持很多街機內核，就不過多介紹了，自己去專案主頁看一看，瞧一瞧！

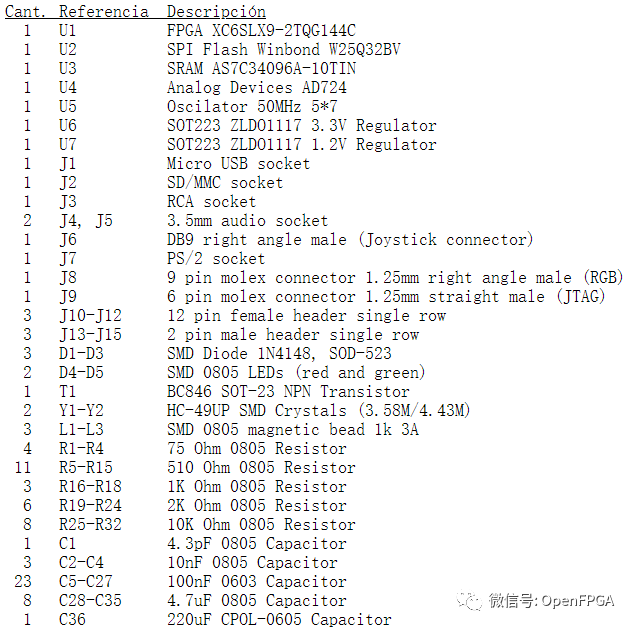

按照開源地址制作硬體后（包含源檔案及Gerber，可以直接打樣），BOM如下：

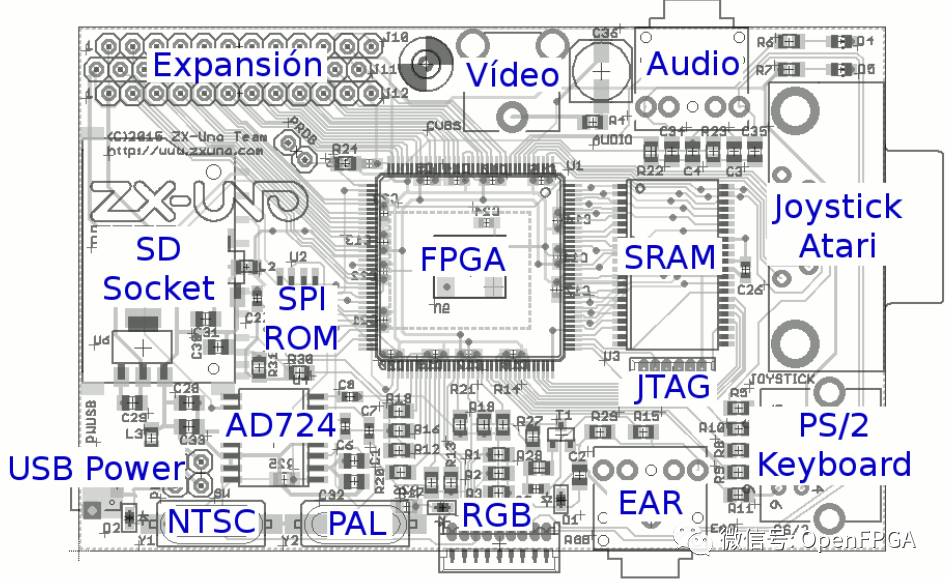

硬體展示如下：

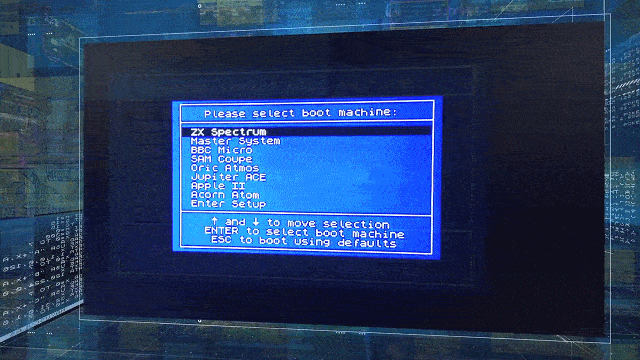

然后就是啟動：
接下來就是測驗
最后就是盡情享受

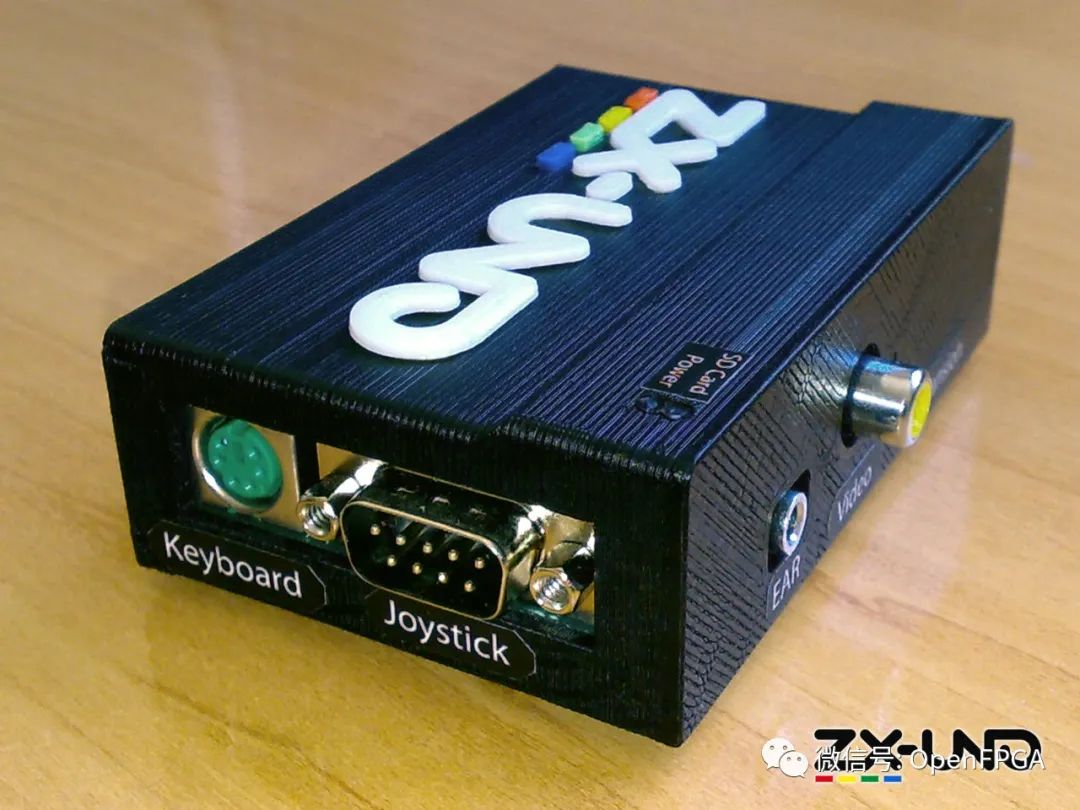

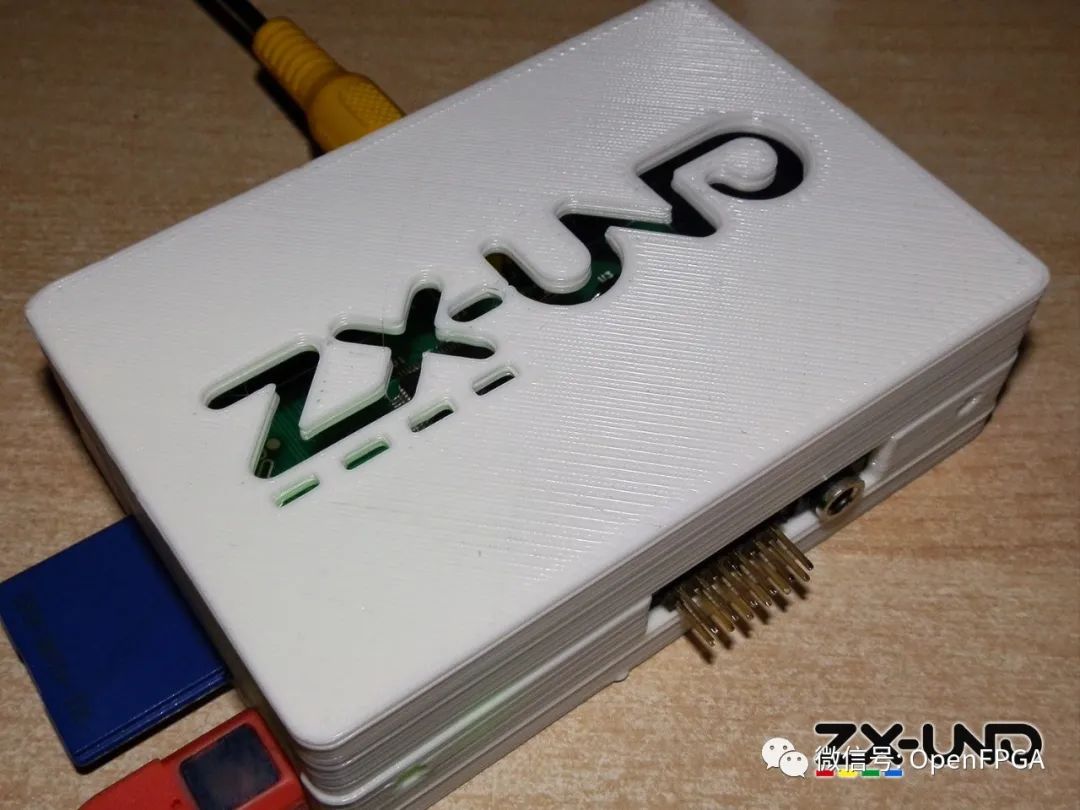

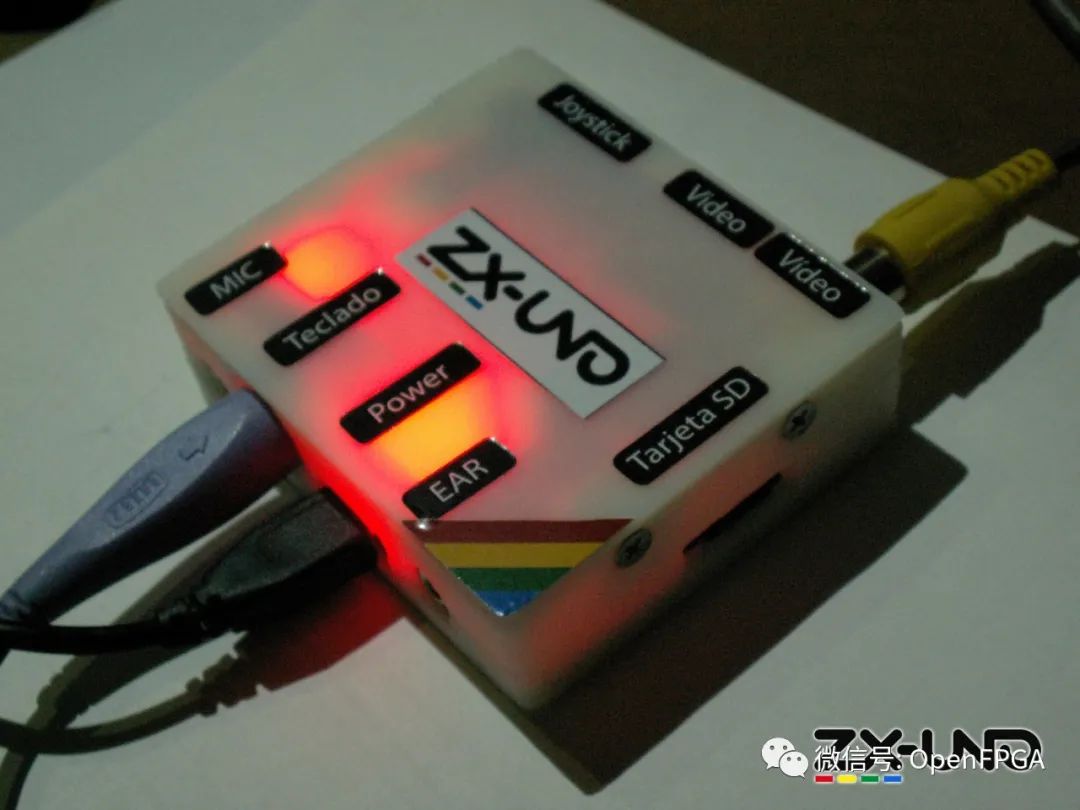

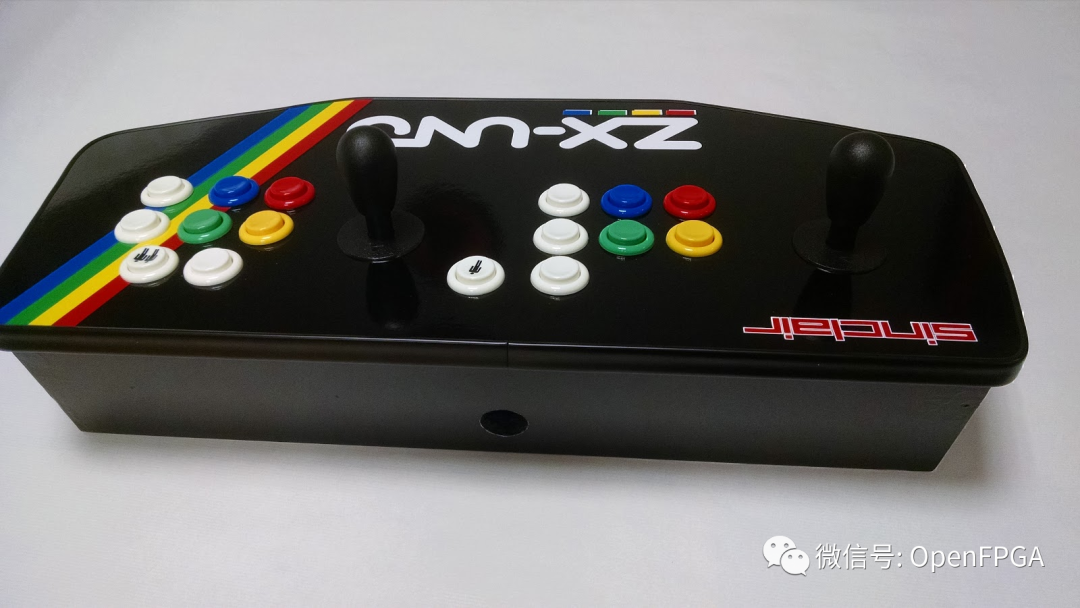

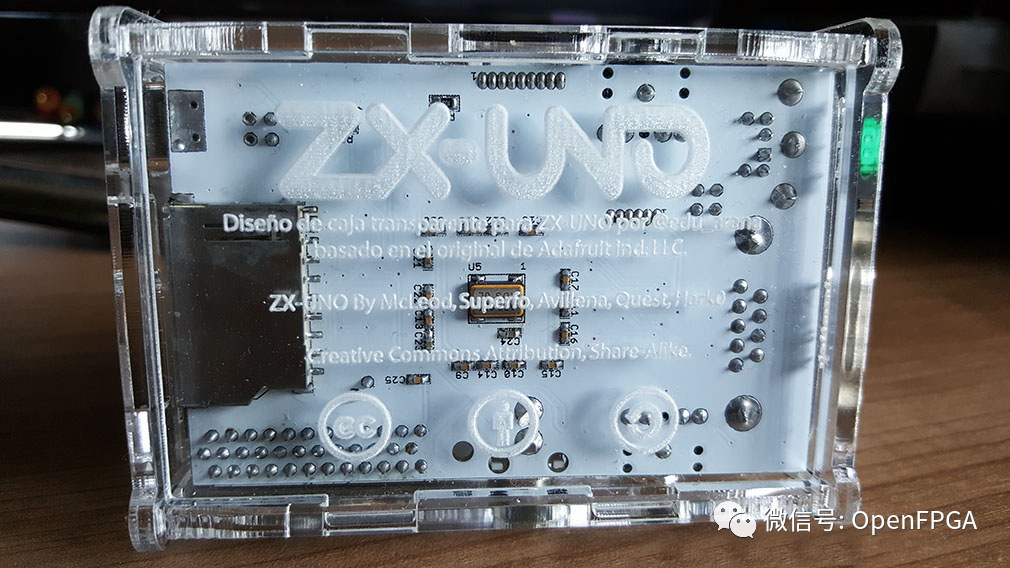

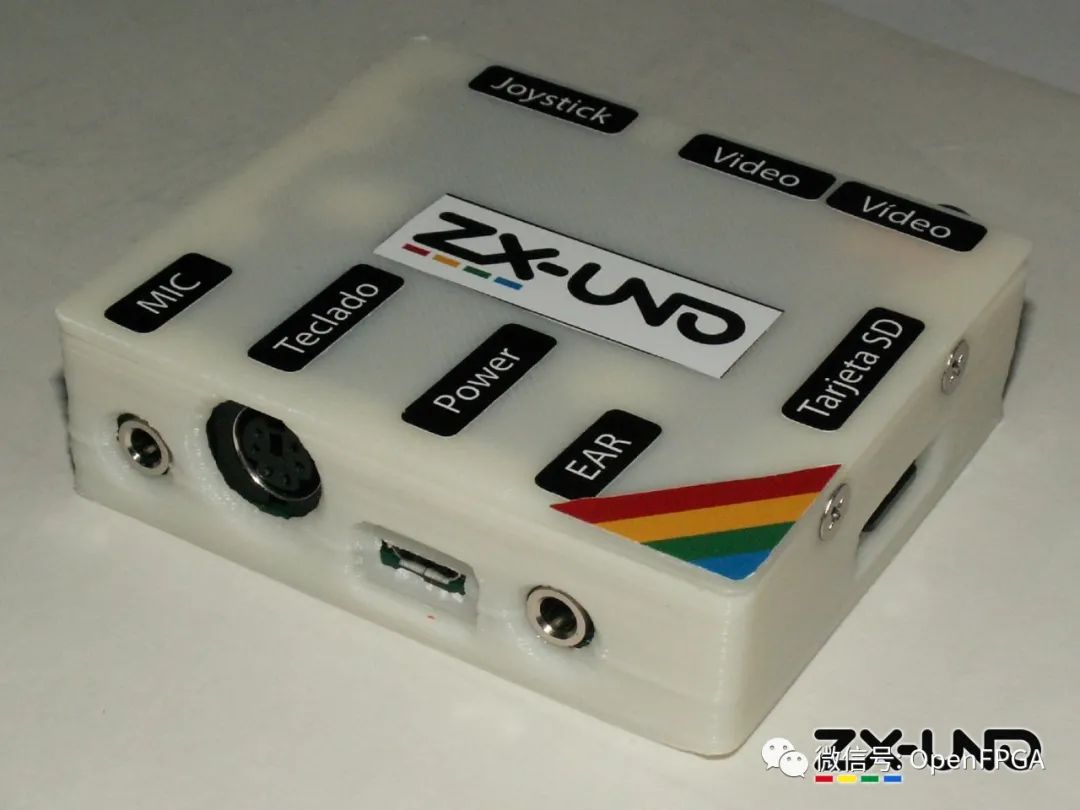

最后就是本專案是眾籌專案，外殼也是必須的，下面是幾種外殼產品：
2、sidewinder
https://github.com/ManuFerHi/SidewinderFPGA
主要引數：
FPGA BOARD EP4CE22
SDRAM 256Mbit
專案提供硬體原理圖（PDF），Gerber（可以直接打板）

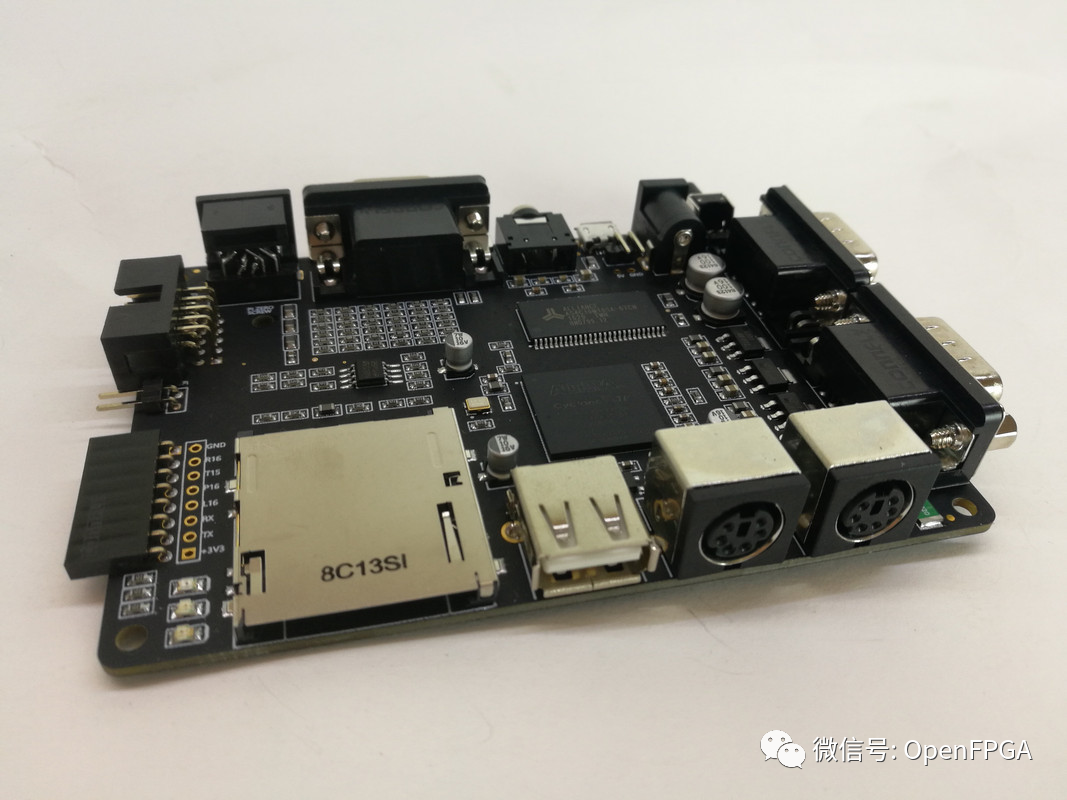

硬體展示
啟動
計算機啟動
游戲選擇

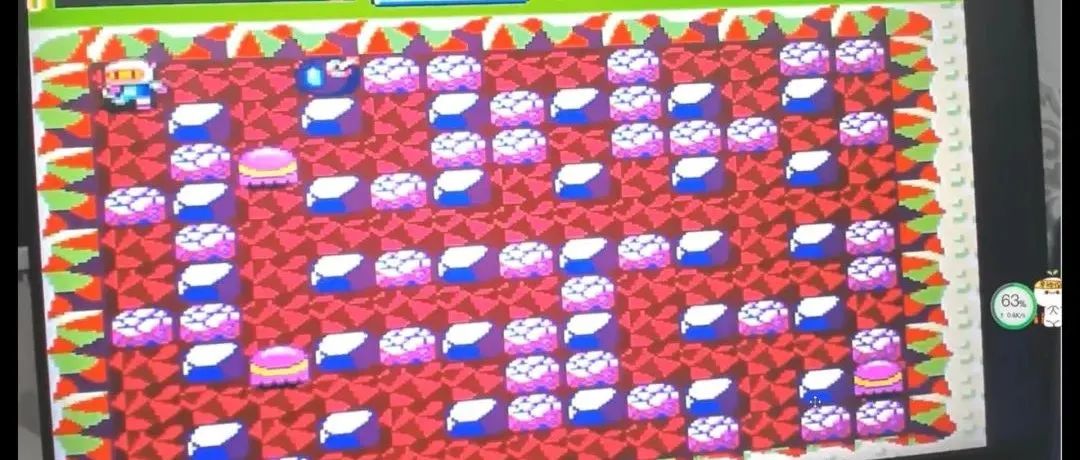

游戲演示
mister
https://github.com/MiSTer-devel/Main_MiSTer
最后一個就是mister，其實還有很多其他類似的專案，但是有了這個專案其他專案就相形見絀了，這一個專案可以看做是N個專案的集合，而且mister的強大基本會在未來幾年內不會被超越，
我們先看下這個專案的介紹：
MiSTer是一個開源專案，旨在使用現代硬體重新創建各種經典計算機（50+系統）、游戲機（25+種游戲機）和街機（10+種常用街機內核），允許軟體和游戲影像像在原始硬體（硬解）上一樣運行，使用外圍設備，如滑鼠、鍵盤、操縱桿和其他游戲手柄，
硬體特性
使用DE10-NANO的開發板（很好購買）+SDRAM擴展板（不是必須，增加會增加好多內核適配）+低解板（不是必須）+USB HUB（不是必須）
所有需要的硬體都是開源的（AD的源檔案），可以直接打板，
DE10-NANO的特點：
Altera Cyclone V SE FPGA with 110,000LE (41,500ALM) and 5,570Kbit of Block RAM.
ARM Cortex A9 dual-core CPU at 800MHz.
HDMI video and audio allowing connect to any modern monitor/TV.
DDR3 1GB available for both ARM and FPGA.
High speed ARM<->FPGA interconnect due to both being in the same chip.
硬體展示

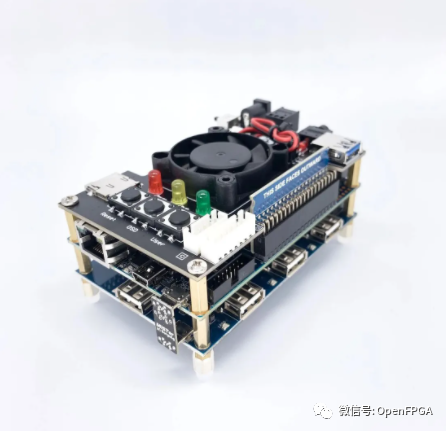

硬體組裝完成
制作SD卡上系統
專案中提供了各種內核的源檔案，可以根據自己需求進行移植，如果使用專案提供的板卡，則可以使用官方提供的SD卡鏡像，鏡像位置：
https://github.com/MiSTer-devel/mr-fusion/releases
制作程序如下：
啟動
更新游戲
因為跑得的Linux系統，所以可以使用SSH、TCP等工具通過網口從PC把游戲匯入到SD卡內，
計算機啟動演示
當然Windows95這種也不在話下：

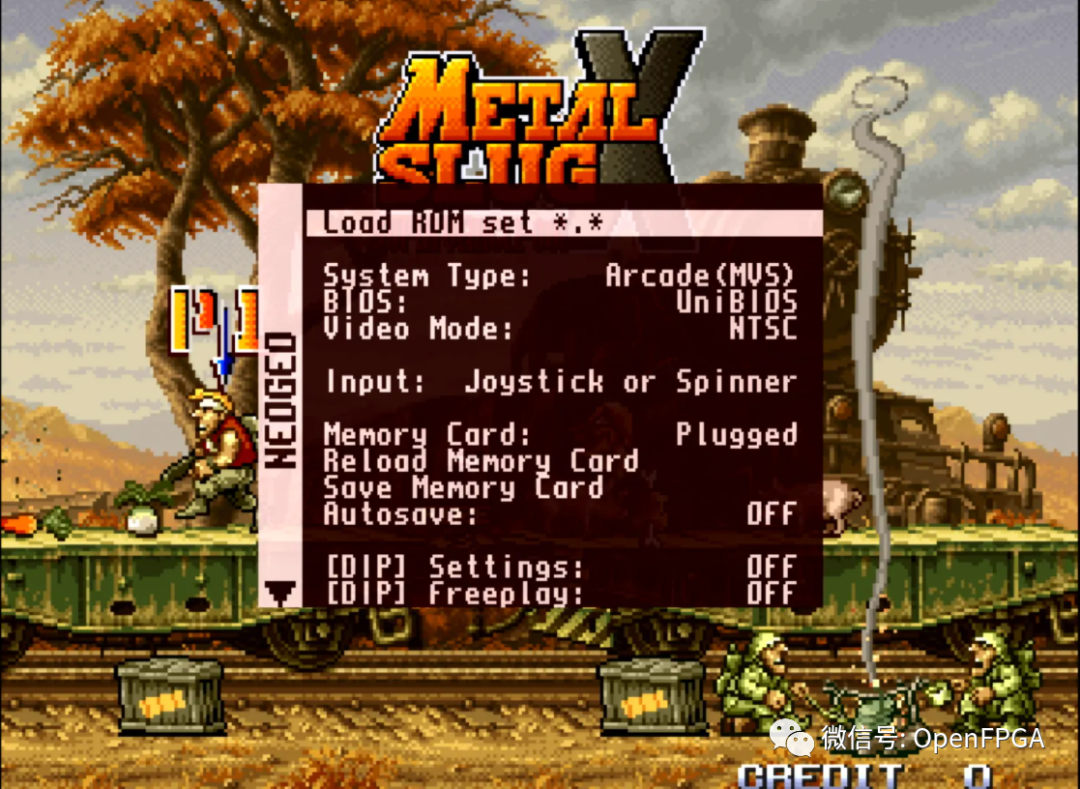

游戲演示
總結
今天的專案就介紹到這里，有興趣或者有什么問題可以聯系我，想找找童年記憶的小伙伴，可以試一試最后的專案，如果覺得資金不夠第一個第二個專案也是可以試一試的（第二個專案后續我會移植一下），
最后，還是感謝各個大佬開源的專案，讓我們受益匪淺，后面有什么感興趣方面的專案，大家可以在后臺留言或者加微信留言，今天就到這，我是爆肝的碎碎思，期待下期文章與你相見，
