思科 路由與交換 Cisco Packet Tracer 綜合配置 兩校區實體

2021-12-23 09:03:10 其他

實體1

實驗背景

XXX學院,現有2個校區,每個校區各有3 棟樓,其中1棟教學樓,2棟寢室樓(要求每棟樓一個vlan),每棟樓各有6層,每2層需要一臺2層交換機做交換點,各樓棟之間通過3層交換機互聯,校區之間通過路由器相連,要求學生對2個校區進行網路規劃與設備配置，

局域網三層設備可啟用多種路由協議,使學院內部(兩個校區)網路互聯互通，

同時學院內部有一臺web服務器,承載著內部網站,方便教職員工訪問學院電子閱覽室及內部資料庫(通過ACL要求教學樓可以訪問,寢室樓無法訪問)，

另學院有一條專線接到運營商用以連接公共網路,運營商分配給學校的公有網路地址為:100.100.100.100 255.255.255.252,要求內外網路互通(建議配置一臺外部服務器進行驗證),同時學院內部主機上網需要通過DHCP動態主機地址配置協議獲取IP地址，

任務要求:

1、每棟教學樓需要預留最少30個主機地址,每棟寢室樓需要預留最少60個主機地址，;主校區ip地址:xx.xx.10.0 255.255.255.0,分校區ip地址:xx.xx.11.0 255.255.255.0(紅×代表班級,綠×代表學號) ,請按照背景要求進行合理的ip地址分配,并書面提交文案，該項:20分

2、請在仿真軟體上完成兩個校區的網路拓撲圖,要求每二層教學樓最少布放1臺主機做代表,內部web服務器屬于獨立網路;主校區應用OSPF路由協議,分校區應用RIP路由協議,啟用重分布協議,通過設備配置使學院內外任意兩個主機都能互通，

3、通過ACL使教學樓可以訪問內部服務器,寢室樓無法訪問，

4、學院內部主機通過DHCP協議獲取IP地址，

5、拓撲結構圖清晰明了,標注完整，

第一步：規劃好設備拓撲結構和IP地址（任務要求中IP地址的XX.XX我用52.6來代替）

拓撲模板在此下載 ：https://download.csdn.net/download/weixin_51736147/68924014

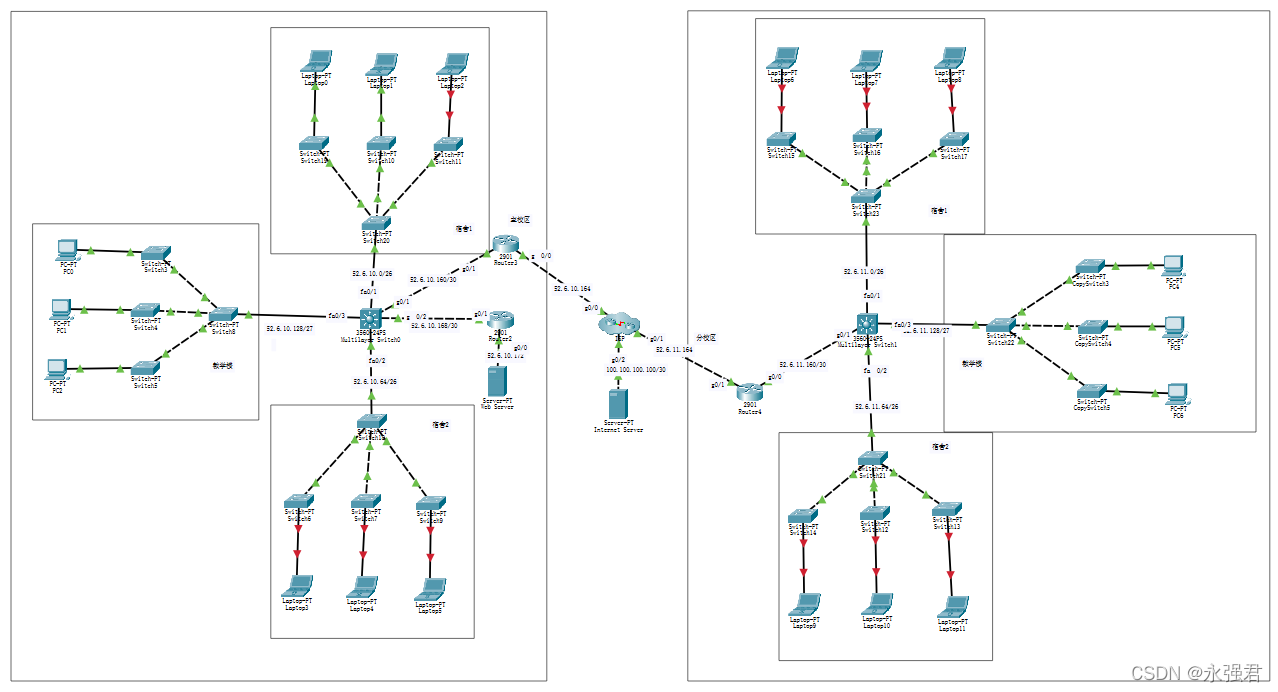

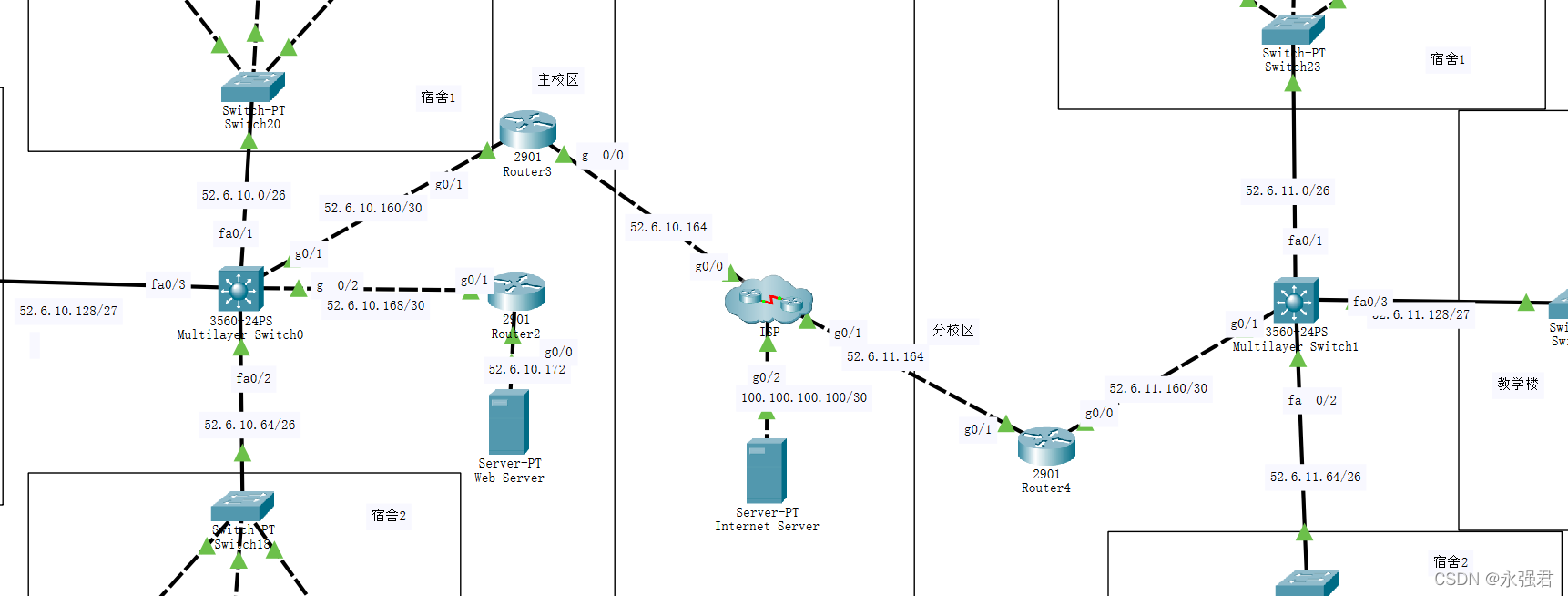

拓撲結構如下圖所示

ip劃分如下：

vlan name網路號IP地址主機范圍子網掩碼掩碼位
主校區vlan 10sushe152.6.10.052.6.10.152.6.10.1-52.6.10.62255.255.255.19226宿舍樓1
vlan 20sushe252.6.10.6452.6.10.6552.6.10.65-52.6.10.126255.255.255.19226宿舍樓2
vlan 30jiaoxuelou52.6.10.12852.6.10.12952.6.10.129-52.6.10.158255.255.255.22427教學樓
vlan 100waibutongxin52.6.10.16052.6.10.16152.6.10.161-52.6.10.162255.255.255.25230外部通信
vlan 1000WebServer52.6.10.16852.6.10.16952.6.10.169-52.6.10.170255.255.255.25230連接Webserver側的路由器
分校區vlan 10sushe152.6.10.052.6.10.152.6.10.1-52.6.10.62255.255.255.19226宿舍樓1
vlan 20sushe252.6.10.6452.6.10.6552.6.10.65-52.6.10.126255.255.255.19226宿舍樓2
vlan 30jiaoxuelou52.6.10.12852.6.10.12952.6.10.129-52.6.10.158255.255.255.22427教學樓
vlan 100waibutongxin52.6.10.16052.6.10.16152.6.10.161-52.6.10.162255.255.255.25230外部通信

Web服務器地址：

IP: 52.6.10.174

掩碼：255.255.255.252

網關：52.6.10.173

第二步：配置IP

Multilayer switch0

Switch>en
Switch#conf t
Switch(config)#vl 10
Switch(config-vlan)#name sushe1
Switch(config-vlan)#vl 20
Switch(config-vlan)#name sushe2
Switch(config-vlan)#vl 30
Switch(config-vlan)#name jiaoxuelou
Switch(config-vlan)#vl 100
Switch(config-vlan)#name waibutongxin
Switch(config-vlan)#vl 1000
Switch(config-vlan)#name WebServer
Switch(config-vlan)#exit
Switch(config)#in vl 10
Switch(config-if)#ip add 52.6.10.1 255.255.255.192
Switch(config-if)#exit
Switch(config)#in vl 20
Switch(config-if)#ip add 52.6.10.65 255.255.255.192
Switch(config-if)#exit
Switch(config)#in vl 30
Switch(config-if)#ip add 52.6.10.129 255.255.255.224
Switch(config-if)#exit
Switch(config)#in vl 100
Switch(config-if)#ip add 52.6.10.161 255.255.255.252
Switch(config)#in vl 1000
Switch(config-if)#ip add 52.6.10.169 255.255.255.252
Switch(config-if)#exit
Switch(config)#in fa 0/1
Switch(config-if)#switchport access vl 10
Switch(config-if)#exit
Switch(config)#in fa 0/2
Switch(config-if)#switchport access vl 20
Switch(config-if)#exit
Switch(config)#in fa 0/3
Switch(config-if)#switchport access vl 30
Switch(config-if)#exit
Switch(config)#in g 0/1
Switch(config-if)#switchport access vl 100
Switch(config-if)#exit
Switch(config)#in g 0/2
Switch(config-if)#switchport access vl 1000
Switch(config-if)#exit

Router2

Router>
Router>enable
Router#conf t
Router(config)#interface g 0/0
Router(config-if)#no sh
Router(config-if)#ip add 52.6.10.173 255.255.255.252
Router(config-if)#exit
Router(config)#interface g 0/1
Router(config-if)#no sh
Router(config-if)#ip add 52.6.10.170 255.255.255.252
Router(config-if)#exit

Router3

Router>
Router>enable
Router#conf t
Router(config)#interface g 0/0
Router(config-if)#no sh
Router(config-if)#ip add 52.6.10.165 255.255.255.252
Router(config-if)#exit
Router(config)#interface g 0/1
Router(config-if)#no sh
Router(config-if)#ip add 52.6.10.162 255.255.255.252
Router(config-if)#exit

Router1即ISP

Router>
Router>enable
Router#conf t
Router(config)#interface g 0/0
Router(config-if)#no sh
Router(config-if)#ip add 52.6.10.166 255.255.255.252
Router(config-if)#exit
Router(config)#interface g 0/1
Router(config-if)#no sh
Router(config-if)#ip add 52.6.11.166 255.255.255.252
Router(config-if)#exit
Router(config)#interface g 0/2
Router(config-if)#no sh
Router(config-if)#ip add 100.100.100.101 255.255.255.252
Router(config-if)#exit

Router4

Router>
Router>enable
Router#conf t
Router(config)#interface g 0/0
Router(config-if)#no sh
Router(config-if)#ip add 52.6.11.162 255.255.255.252
Router(config-if)#exit
Router(config)#interface g 0/1
Router(config-if)#no sh
Router(config-if)#ip add 52.6.11.165 255.255.255.252
Router(config-if)#exit

Multilayer switch1

Switch>en
Switch#conf t
Switch(config)#vl 10
Switch(config-vlan)#name sushe1
Switch(config-vlan)#vl 20
Switch(config-vlan)#name sushe2
Switch(config-vlan)#vl 30
Switch(config-vlan)#name jiaoxuelou
Switch(config-vlan)#vl 100
Switch(config-vlan)#name waibutongxin
Switch(config-vlan)#exit
Switch(config)#in vl 10
Switch(config-if)#ip add 52.6.11.1 255.255.255.192
Switch(config-if)#exit
Switch(config)#in vl 20
Switch(config-if)#ip add 52.6.11.65 255.255.255.192
Switch(config-if)#exit
Switch(config)#in vl 30
Switch(config-if)#ip add 52.6.11.129 255.255.255.224
Switch(config-if)#exit
Switch(config)#in vl 100
Switch(config-if)#ip add 52.6.11.161 255.255.255.252
Switch(config-if)#exit
Switch(config)#in fa 0/1
Switch(config-if)#switchport access vl 10
Switch(config-if)#exit
Switch(config)#in fa 0/2
Switch(config-if)#switchport access vl 20
Switch(config-if)#exit
Switch(config)#in fa 0/3
Switch(config-if)#switchport access vl 30
Switch(config-if)#exit
Switch(config)#in g 0/1
Switch(config-if)#switchport access vl 100
Switch(config-if)#exit

第二步：配置路由協議

Multilayer switch0

Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#router ospf 1
Switch(config-router)#network 52.6.10.0 0.0.0.63 area 0
Switch(config-router)#network 52.6.10.64 0.0.0.63 area 0
Switch(config-router)#network 52.6.10.128 0.0.0.31 area 0
Switch(config-router)#network 52.6.10.160 0.0.0.3 area 0
Switch(config-router)#network 52.6.10.168 0.0.0.3 area 0
Switch(config-router)#exit

Router2

Router>
Router>enable
Router#conf t
Router(config)#router ospf 1
Switch(config-router)#network 52.6.10.172 0.0.0.3 area 0
Switch(config-router)#network 52.6.10.168 0.0.0.3 area 0
Switch(config-router)#exit

Router3

Router>
Router>enable
Router#conf t
Router(config)#router ospf 1
Switch(config-router)#network 52.6.10.164 0.0.0.3 area 0
Switch(config-router)#network 52.6.10.160 0.0.0.3 area 0
Switch(config-router)#exit

Router1(即ISP)

配置ospf/rip

Router>
Router>enable
Router#conf t
Router(config)#router ospf 1
Switch(config-router)#network 52.6.10.164 0.0.0.3 area 0
Switch(config-router)#exit
Router(config)#router rip
Switch(config-router)#network 52.0.0.0
Switch(config-router)#network 100.0.0.0
Switch(config-router)#version 2
Switch(config-router)#exit

Router4

Router>
Router>enable
Router#conf t
Router(config)#router rip
Switch(config-router)#network 52.0.0.0
Switch(config-router)#version 2
Switch(config-router)#exit

Multilayer switch0

Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#router rip
Switch(config-router)#network 52.0.0.0
Switch(config-router)#version 2
Switch(config-router)#exit

Router1(即ISP)

路由重分布

Router>
Router>enable
Router#conf t
Router(config)#router rip
Switch(config-router)#redistribute ospf 1 metric 6
Router(config)#router ospf 1
Switch(config-router)#redistribute rip subnets
Switch(config-router)#exit

第三步 設定DHCP

主校區：

Router2

Router>
Router>en
Router#conf t
Router(config)#ip dhcp pool sushe1
Router(dhcp-config)#network 52.6.10.0 255.255.255.192
Router(dhcp-config)#default-router 52.6.10.1
Router(dhcp-config)#dns-server 114.114.114.114
Router(dhcp-config)#exit
Router(config)#ip dhcp pool sushe2
Router(dhcp-config)#network 52.6.10.64 255.255.255.192
Router(dhcp-config)#default-router 52.6.10.65
Router(dhcp-config)#dns-server 114.114.114.114
Router(dhcp-config)#exit
Router(config)#ip dhcp pool jiaoxuelou
Router(dhcp-config)#network 52.6.10.128 255.255.255.224
Router(dhcp-config)#default-router 52.6.10.129
Router(dhcp-config)#dns-server 114.114.114.114
Router(dhcp-config)#exit

設定DHCP中繼

Multilayer switch0

Switch>en
Switch#conf t
Switch(config)#int vlan 10
Switch(config-if)#ip helper-address 52.6.10.170
Switch(config-if)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip helper-address 52.6.10.170
Switch(config-if)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip helper-address 52.6.10.170
Switch(config-if)#exit

分校區

Router4

Router>
Router>en
Router#conf t
Router(config)#ip dhcp pool sushe1
Router(dhcp-config)#network 52.6.11.0 255.255.255.192
Router(dhcp-config)#default-router 52.6.11.1
Router(dhcp-config)#dns-server 114.114.114.114
Router(dhcp-config)#exit
Router(config)#ip dhcp pool sushe2
Router(dhcp-config)#network 52.6.11.64 255.255.255.192
Router(dhcp-config)#default-router 52.6.11.65
Router(dhcp-config)#dns-server 114.114.114.114
Router(dhcp-config)#exit
Router(config)#ip dhcp pool jiaoxuelou
Router(dhcp-config)#network 52.6.11.128 255.255.255.224
Router(dhcp-config)#default-router 52.6.11.129
Router(dhcp-config)#dns-server 114.114.114.114
Router(dhcp-config)#exit

設定DHCP中繼

Multilayer switch1

Switch>en
Switch#conf t
Switch(config)#int vlan 10
Switch(config-if)#ip helper-address 52.6.11.162
Switch(config-if)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip helper-address 52.6.11.162
Switch(config-if)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip helper-address 52.6.11.162
Switch(config-if)#exit

設定ACL

Router2

Router>
Router>en
Router#conf t
Router(config)#ip access-list standard 11
Router(config-std-nacl)#deny 52.6.10.0 0.0.0.63
Router(config-std-nacl)#deny 52.6.10.64 0.0.0.63
Router(config-std-nacl)#deny 52.6.11.0 0.0.0.63
Router(config-std-nacl)#deny 52.6.11.64 0.0.0.63
Router(config-std-nacl)#permit any
Router(config-std-nacl)#exit
Router(config)#interface g 0/0
Router(config-if)#ip access-group 11 out
Router(config-if)#ip access-group 11 in

配置結束，有問題自己檢查，解決不了的可以私信 永強君

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/390538.html

標籤：其他

上一篇：【參賽作品54】openGauss資料庫安裝與使用

下一篇：【參賽作品49】openGauss單機部署

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
