一直是個半桶水技術員，因為多年公司頻繁轉型的原因，啥都學了一點，啥都不精通。

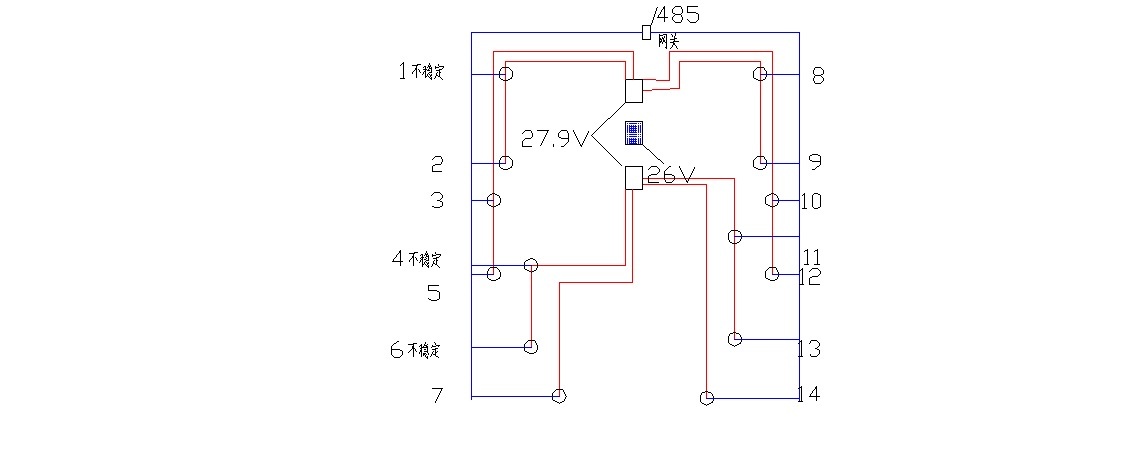

。最近這幾年公司有一款走modbus網路的直流電機系統，其實就是通過485網路控制直流電機做一些簡單的正轉反轉動作，同時反饋一些狀態。有一個專案，某層樓的結構如圖，每層樓兩組485分別走建筑的南北面，最遠距離大概30米，485速率9600。
已知問題：這個專案是早期做的，當時根據開發這個系統的半桶水香港佬的指導，認為距離短，節點又少，所以做得很不走心
1，網路拓撲沒有嚴格手拖手，一根總線總長大概20多米，每個分叉線路大概四五米，還有個別節點因為檢修口緣故改了位置增加了距離。
2，電源用了3個，兩個同品牌同規格27.9V左右。另一個不同品牌不同規格26V左右，0V比其他兩個電源也要低2V左右。
這幾年的情況是 圖形中右邊的設備（單一電源供電）一直都很正常，幾乎沒有出錯過。左邊的設備經常出問題無法聯通，即便重啟正常后沒多久又開始出問題。
以前用戶使用得很少也就算了，最近開始使用頻繁，故障變得沒法回避。在香港佬的指導下，懷疑電源問題這幾天做了幾個線路改造。
1，原來有個3號設備上電正常，半小時后就出錯并且485芯片附近燙手，換了一個上去，一開始很正常，但沒多久又同樣情況。
2，把三個電源的0V并接在一起，結果大面積失聯。失敗。
3，把26V那個電源拆卸，它原來承擔的4組電源由另外兩個27.9V電源分擔。一開始原來正常的8-14完全失聯，經過并接0V之后正常，但6還是出錯，沒多久1，4也出錯。失敗。
3，保留26V那個電源，把原來由另外兩個電源分擔的4組供電集中到其中一個電源中，還是有一個6號出錯，現在還在觀察后續情況。

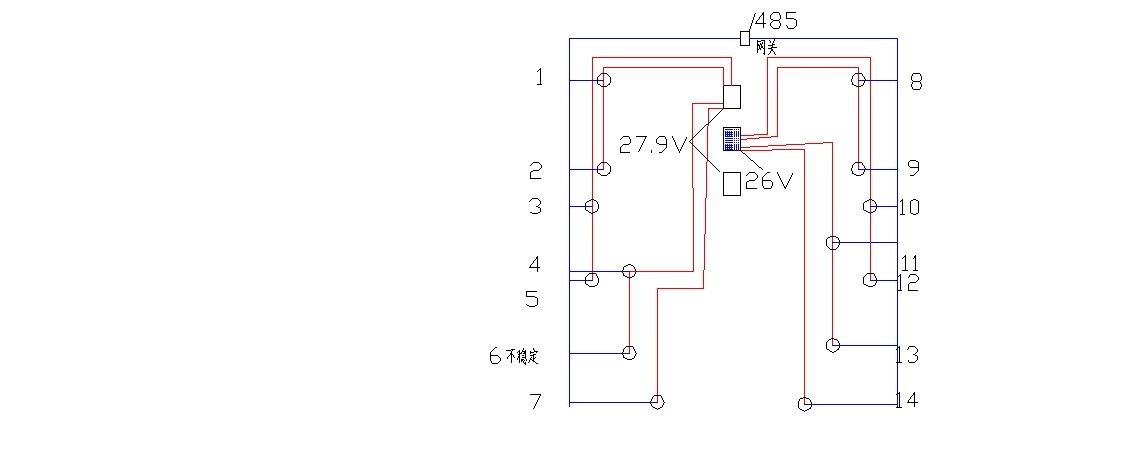

如圖所示，
感謝各位大牛指導。
uj5u.com熱心網友回復：
1、芯片燙手，檢查一下各個終端是不是有電阻，只保留最遠一個終端的電阻就行。2、檢查有沒有漏電。
3、合并0V應該不會有太大的影響，檢查具體電路中的電壓關系。
uj5u.com熱心網友回復：
感謝指點。其實在第二個圖的時候，因為更換了電源所以導致了原來很穩定的一組全部失聯，后來把0V并接在一起才恢復正常。測量兩個電源的OV，有壓差大概2V，我猜想可能是這個原因。
經過了解，整個系統并未加終端電阻，因為布線不規范，主線并不長（大概30米），反而各個分叉挺長5-10米。所以這次我會考慮加終端電阻上去，是否應該加在主線末端最后一個分叉的尾端，還是應該找最長一根分叉的尾端？
漏電情況，您是指220V的漏電嗎？我會再仔細測量一下。
這次打算托個示波器過去，實際會有多大作用也不知道。
uj5u.com熱心網友回復：
說錯了，在第三個圖的時候并聯的0V 。兩款電源0V有壓差2V左右。
uj5u.com熱心網友回復：
10米以上的，干擾重的要加電阻，總電阻不能小于60歐uj5u.com熱心網友回復：
看看485總線進到每個終端時是不是有熱敏保護，型號選擇是啥，不保護時電阻不能太大。是否有瞬變保護，檢查是否失效。總線A上接上拉電阻，B上接下拉電阻。總線端和終端都接就行。我的球球36351109,485搞了快20年了。uj5u.com熱心網友回復：
剛問了開發這個板的人，上下拉電阻在板子里面已經做了。明天繼續測驗，打算拿個示波器對比一下，希望有結果。剛加了您微信
uj5u.com熱心網友回復：
昨天又去測了一天。首先是一組485配一個電源，電源不交叉使用。雖然兩個電源差異有點大，電壓不同，0V也不同。但通過給兩組485單獨加隔離再接入網關希望可以避免各自電源產生的壓差問題。
在測驗的程序中，發現有的終端通電情況下A對0V有3V左右，有的終端沒有電壓，但不管有沒有電壓，接在總線的時候是可以正常聯通的。不知道會不會是這個原因導致不穩定。于是干脆將線路中沒有3V的板子更換掉。
這樣操作之后情況有所改善（之前上電正常幾分鐘就開始出錯，這次觀察一個多小時沒問題）
第二天又壞了一個板子，就當它是意外吧，換了一塊好的上去再觀察。
現在心里有點忐忑，如果這樣還沒解決問題的話就沒啥頭緒了。雖然兩個電源差異較大，但兩個電源分別管理兩部分終端，兩組485是經過隔離再連接在一起的。
再就是考慮硬體設計考慮不夠周全，本身有缺陷。
uj5u.com熱心網友回復：
找人寫程式 硬體是stc12c5024ad 硬體都做好了 用22.1184的晶振 用2片hc244 做12路輸入 一個64位的撥碼開關做地址輸入 4片tpic6b595做2組輸出 一個485和西門子plc200做通信用 plc的程式寫好了 實作12路乘n地址的輸入的計數 報警 顯示 的uj5u.com熱心網友回復：
把左邊的電源換成右邊的電源規格轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/39157.html
