什么是 CheckerBoard

你可以去翻譯一下，就是棋盤格的意思
一般長下圖的樣子

（是否在很多 DCC 軟體可以看到類似的圖案，如：Photoshop 的透明底色，或是一些預覽圖片的軟體都使用類似下面的 CheckerBoard 來表示透明部分）
在這里插入圖片描述

來個最簡單的 CheckerBoard

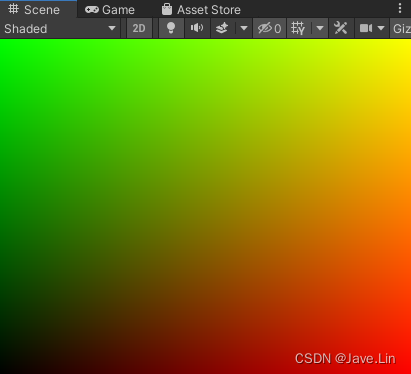

顯示全屏UV

// jave.lin 2021/12/24
// T1 顯示 螢屏 UV01 值

Shader "Test/T1_ShowScreenPos01"
{
    SubShader
    {
        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            void vert (
                float4 positionOS : POSITION,
                out float4 positionCS : SV_POSITION,
                out float2 screenPos : TEXCOORD0
            )
            {
                positionCS = UnityObjectToClipPos(positionOS);
                float4 sp = ComputeScreenPos(positionCS);
                screenPos = sp.xy / sp.w * _ScreenParams.xy; // jave.lin : screen width, height, 不是 0~1
            }
            fixed4 frag(float4 positionCS : SV_POSITION, float2 screenPos : TEXCOORD0) : SV_Target
            {
                return fixed4(screenPos / _ScreenParams.xy, 0, 1); // jave.lin : 現在除錯效果，先顯示 0~1
            }
            ENDCG
        }
    }
}

在這里插入圖片描述

顯示棋盤格

水平分段一下(但是黑色分割先只有1個像素)

// jave.lin 2021/12/24
// T2 顯示棋盤格

Shader "Test/T2_ShowCheckerBox"
{
    Properties
    {
        _CheckerBoardSize("Checker Board Size", Float) = 2
    }
    SubShader
    {
        Pass
        {
        	...
            fixed4 frag(float4 positionCS : SV_POSITION, float2 screenPos : TEXCOORD0) : SV_Target
            {
                return screenPos.x % _CheckerBoardSize; // 水平分段一下(但是黑色分割先只有1個像素)            }
            ENDCG
        }
    }
}

在這里插入圖片描述

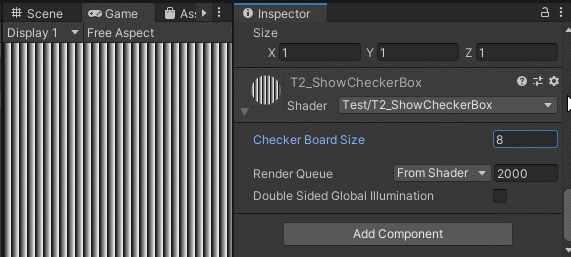

填充分階的內容為 0~1 的漸變值

在這里插入圖片描述

// jave.lin 2021/12/24
// T2 顯示棋盤格

Shader "Test/T2_ShowCheckerBox"
{
    Properties
    {
        _CheckerBoardSize("Checker Board Size", Float) = 2
    }
    SubShader
    {
        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            half _CheckerBoardSize;
            void vert (
                float4 positionOS : POSITION,
                out float4 positionCS : SV_POSITION,
                out float2 screenPos : TEXCOORD0
            )
            {
                positionCS = UnityObjectToClipPos(positionOS);
                float4 sp = ComputeScreenPos(positionCS);
                screenPos = sp.xy / sp.w * _ScreenParams.xy; // jave.lin : screen width, height, 不是 0~1
            }
            fixed4 frag(float4 positionCS : SV_POSITION, float2 screenPos : TEXCOORD0) : SV_Target
            {
                //return screenPos.x % _CheckerBoardSize; // 水平分段一下(但是黑色分割先只有1個像素)
                return screenPos.x % _CheckerBoardSize / _CheckerBoardSize; // 填充分階的內容為 0~1 的漸變值
            }
            ENDCG
        }
    }
}

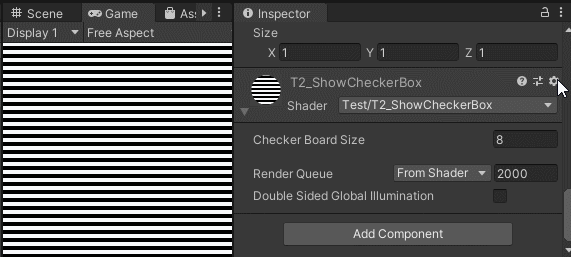

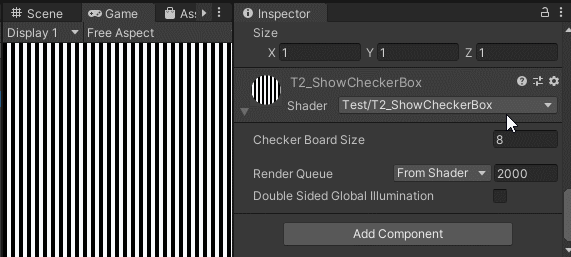

將0~1 漸變值一分為二

將 0 ~ 1 的漸變值一分為二的思路可以使用：round(val) 函式，等價于 val > 0.5 ? 1 : 0，二值化

在這里插入圖片描述

將 screenPos.x 調整為 y，可以輸出縱向的色階

return round(screenPos.y % _CheckerBoardSize / _CheckerBoardSize);

在這里插入圖片描述

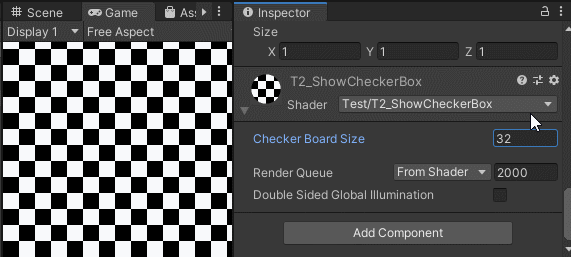

最終棋盤格：輸出縱橫向的相異為真的像素值

// jave.lin 2021/12/24
// T2 顯示棋盤格

Shader "Test/T2_ShowCheckerBox"
{
    Properties
    {
        _CheckerBoardSize("Checker Board Size", Float) = 2
    }
    SubShader
    {
        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            half _CheckerBoardSize;
            void vert (
                float4 positionOS : POSITION,
                out float4 positionCS : SV_POSITION,
                out float2 screenPos : TEXCOORD0
            )
            {
                positionCS = UnityObjectToClipPos(positionOS);
                float4 sp = ComputeScreenPos(positionCS);
                screenPos = sp.xy / sp.w * _ScreenParams.xy; // jave.lin : screen width, height, 不是 0~1
            }
            fixed4 frag(float4 positionCS : SV_POSITION, float2 screenPos : TEXCOORD0) : SV_Target
            {
                //return screenPos.x % _CheckerBoardSize; // 水平分段一下(但是黑色分割先只有1個像素)
                //return screenPos.x % _CheckerBoardSize / _CheckerBoardSize; // 填充分階的內容為 0~1 的漸變值
                //return round(screenPos.x % _CheckerBoardSize / _CheckerBoardSize); // 將0~1 漸變值一分為二
                //return round(screenPos.y % _CheckerBoardSize / _CheckerBoardSize); // 縱向的：將0~1 漸變值一分為二
                screenPos = round(screenPos % _CheckerBoardSize / _CheckerBoardSize); // 縱橫向一起計算
                return screenPos.x != screenPos.y; // 相異為真輸出1，但是，cg 函式沒有運算嗎，有點無語，直接用 |, &, !, ^ 都會編譯不過
            }
            ENDCG
        }
    }
}

在這里插入圖片描述

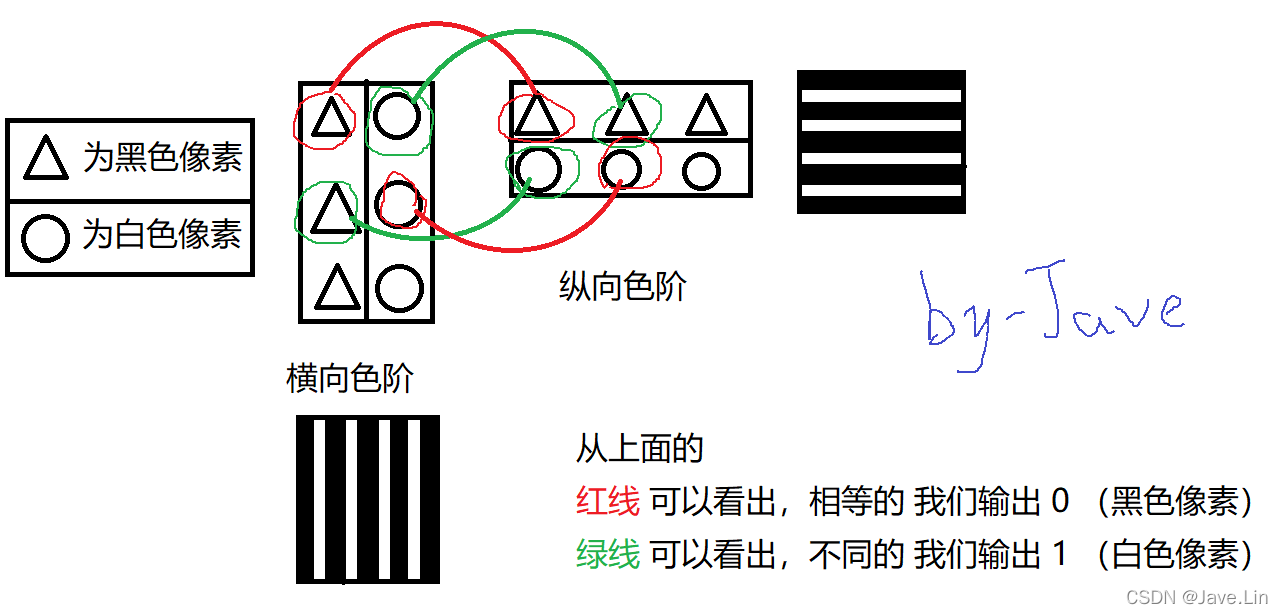

從上圖分析我們可以知道，可以將相異為真的結果輸出即可

在這里插入圖片描述

其他 CheckerBoard 的樣式

有了前面的簡單的 CheckerBoard 方式

下面我們搞一些其他的 pattern，都是經驗公式（實驗出來的）

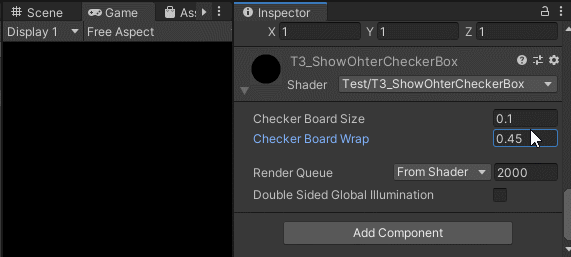

同樣的，使用 sin 都所有色階抖動的函式（但是 0 ~ 1 色階過度太平滑）

// jave.lin 2021/12/24
// T3 顯示其他棋盤格

Shader "Test/T3_ShowOhterCheckerBox"
{
    Properties
    {
        _CheckerBoardSize("Checker Board Size", Float) = 2
        _CheckerBoardWrap("Checker Board Wrap", Float) = 2
    }
    SubShader
    {
        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            half _CheckerBoardSize;
            half _CheckerBoardWrap;
            void vert (
                float4 positionOS : POSITION,
                out float4 positionCS : SV_POSITION,
                out float2 screenPos : TEXCOORD0
            )
            {
                positionCS = UnityObjectToClipPos(positionOS);
                float4 sp = ComputeScreenPos(positionCS);
                screenPos = sp.xy / sp.w * _ScreenParams.xy; // jave.lin : screen width, height, 不是 0~1
            }
            fixed4 frag(float4 positionCS : SV_POSITION, float2 screenPos : TEXCOORD0) : SV_Target
            {
                return sin(screenPos.x * _CheckerBoardSize) * _CheckerBoardWrap; // 同樣的，使用 sin 都所有色階抖動的函式（但是 0 ~ 1 色階過度太平滑）
            }
            ENDCG
        }
    }
}

在這里插入圖片描述

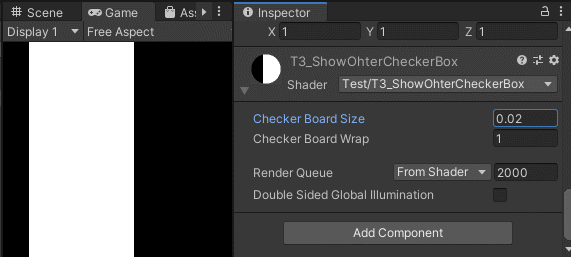

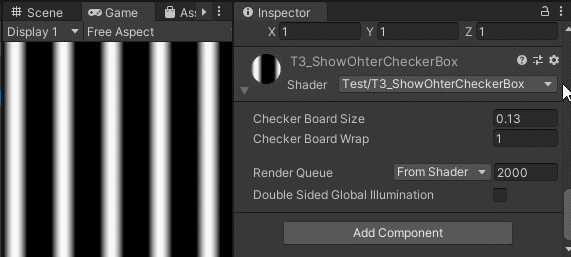

和之前一樣，可以 round 一下二值化來分色階

            fixed4 frag(float4 positionCS : SV_POSITION, float2 screenPos : TEXCOORD0) : SV_Target
            {
                //return sin(screenPos.x * _CheckerBoardSize) * _CheckerBoardWrap; // 同樣的，使用 sin 都所有色階抖動的函式（但是 0 ~ 1 色階過度太平滑）
                return round(sin(screenPos.x * _CheckerBoardSize) * _CheckerBoardWrap); // 和之前一樣，可以 round 一下二值化來分色階
            }

在這里插入圖片描述

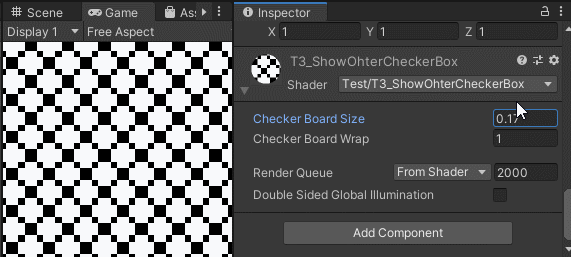

同樣的相異為真輸出 checkerboard

            fixed4 frag(float4 positionCS : SV_POSITION, float2 screenPos : TEXCOORD0) : SV_Target
            {
                //return sin(screenPos.x * _CheckerBoardSize) * _CheckerBoardWrap; // 同樣的，使用 sin 都所有色階抖動的函式（但是 0 ~ 1 色階過度太平滑）
                //return round(sin(screenPos.x * _CheckerBoardSize) * _CheckerBoardWrap); // 和之前一樣，可以 round 一下二值化來分色階
                screenPos = round(sin(screenPos * _CheckerBoardSize) * _CheckerBoardWrap); // 同樣的相異為真輸出 checkerboard
                return screenPos.x != screenPos.y;
            }

在這里插入圖片描述

但是可以看到，這個棋盤格的效果和之前的不太一樣

然后上面的 return screenPos.x != screenPos.y; 可以換成：return screenPos.x == screenPos.y;，我向你應該知道什么結果（反向結果）

其他花樣

T1

                // s: _CheckerBoardSize: 0.04, _CheckerBoardWrap: 0~+infi, 0.86
                return any(round(sin(screenPos * _CheckerBoardSize) * _CheckerBoardWrap));

在這里插入圖片描述

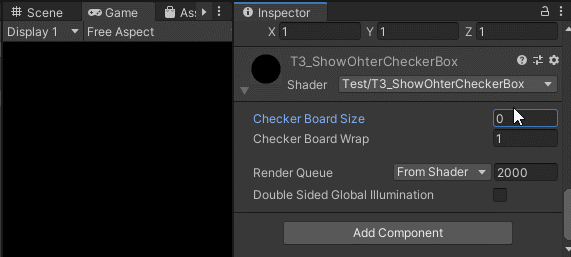

T2

                // s: _CheckerBoardSize: 0~+infi, _CheckerBoardWrap: 0~1
                return all(round(sin(screenPos * _CheckerBoardSize) * _CheckerBoardWrap));

在這里插入圖片描述

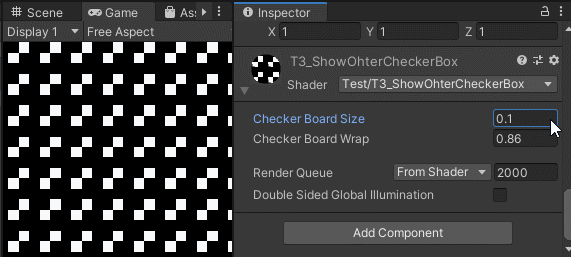

T3

                // s: _CheckerBoardSize: 0.1, _CheckerBoardWrap: 0.86
                screenPos = round(tan(screenPos * _CheckerBoardSize) * _CheckerBoardWrap);
                return screenPos.x * screenPos.y;

在這里插入圖片描述

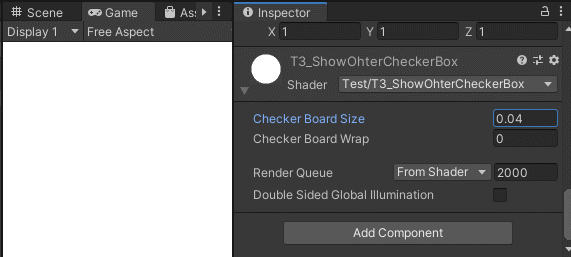

T4

                // s: _CheckerBoardSize: 0.04, _CheckerBoardWrap: 0~+infi, 0.86
                screenPos = round(tan(screenPos * _CheckerBoardSize) * _CheckerBoardWrap);
                return screenPos.x == screenPos.y;

在這里插入圖片描述

etc.

	// s: _CheckerBoardSize: 25, _CheckerBoardWrap: 25
	sp = round(floor(sp % _CheckerBoardWrap) / _CheckerBoardSize);
	//sp = round(floor(sp / _CheckerBoardWrap) / _CheckerBoardSize);
	//sp = round(floor(sp * (1.0 / _CheckerBoardWrap)) * (1.0 / _CheckerBoardSize));
	//sp = round(floor(sp * (1.0 / _CheckerBoardWrap)) * (1.0 / _CheckerBoardSize));
	//sp = pow(sp, _CheckerBoardSize) * pow(sp, _CheckerBoardWrap);
	//return all(sp);
	//return any(sp);
	//return sp.x != sp.y;
	//return sp.x == sp.y;
	//return round(sin(sp.x) * sin(sp.y)); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	//return (cos(sp.x) * cos(sp.y)); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	//return round(cos(sp.x) * cos(sp.y)); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	//return round(cos(sp.x) / cos(sp.y)); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	//return round(cos(sp.x) % cos(sp.y)); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	//return round(cos(sp.x) - cos(sp.y)); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	//return round(sin(sp.x) - cos(sp.y)); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	//return round(pow(sin(sp.x), cos(sp.y))); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	return round(tan(sp.x) * tan(sp.y)); // _CheckerBoardSize:0~2*_CheckerBoardWrap
	//return round(tan(sp.x) % tan(sp.y)); // _CheckerBoardSize:2, *_CheckerBoardWrap: 100

上面的都是隨便試出來的效果

這些東西能用在什么地方

如果我們將， checker board ==0 的黑色像素都 discard 掉

將 checker board 的 grid 弄得足夠小，是不是就有點向一些游戲效果中的簡單的 dither 作為透明，或是馬賽克顯示效果（如：原神中，你如果把鏡頭往人物胯部看的話，就發現人物被 checker board pattern 的方式給 discard 掉部分像素，讓想看的地方看得不太清晰，而不至于被和的得情況）

或是有些游戲會在：XRay 時顯示 checker board 的像素，一般會顯示 rim 效果的比較多

后續我會再寫個，這些 checker board，不時通程序式化生成，而是 Texture 簡單應用的場景，其實就時類似：馬賽克分色階來溶解的效果

Project

TestingCheckerBoardPattern_unity_2019.4.30f1
