前言：
PT2001 是一款 SMARTMOS 可編程柵極驅動器 IC，用于汽車應用中的電磁閥控制，典型應用是發動機控制，還支持各種系統配置，
通用架構包括一組可編程微核、用于分立邏輯電平MOSFET的集成高側（x5）和低側（x7）預驅動器的組合、注入端檢測以及用于診斷和防止外部故障的方法，支持電池電壓和升壓器電壓電平高端配置，該芯片通過SPI總線和一組靈活的直接介面信號與主控制器通信，
此組件的主要特征是：
- 可編程架構：四個專用微處理器內核經過優化，可以較短的延遲時間控制功率 MOSFET，因此，可以在設計和運行時實作高度的靈活性，
- 高集成度：所有介面都設計為使用盡可能少的外部元件，
特性和優勢

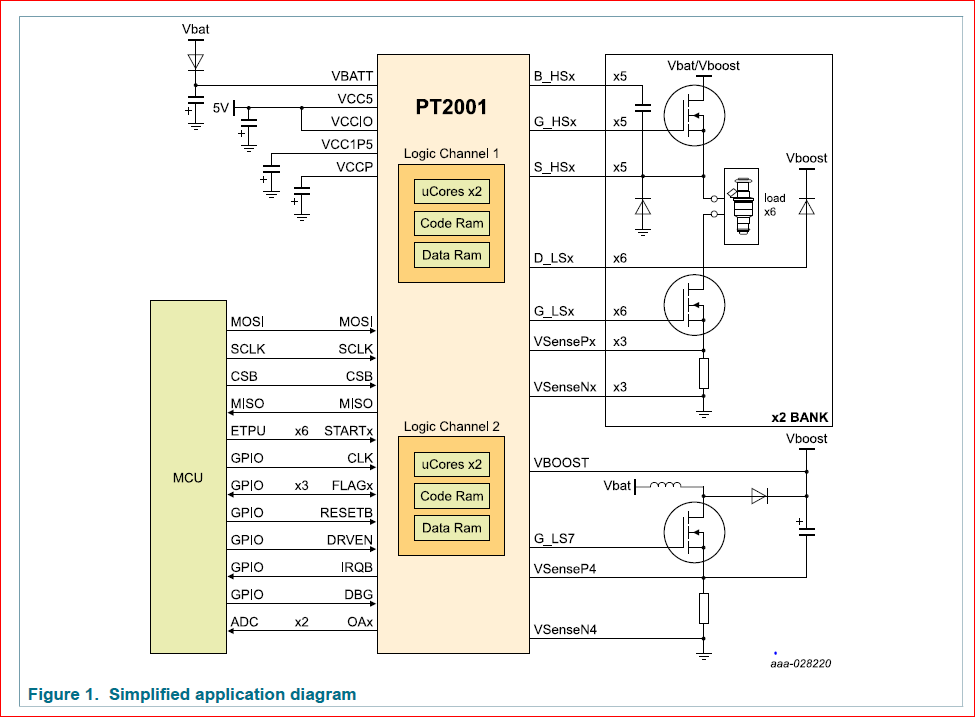

應用框圖：
應用實體：
1，汽車，卡車，工程車輛的發動機控制
2，汽油直噴(GDI)
3，柴油直噴(DDI)
4，CNG/LNG發動機·
5，可變氣門執行器(VVA)

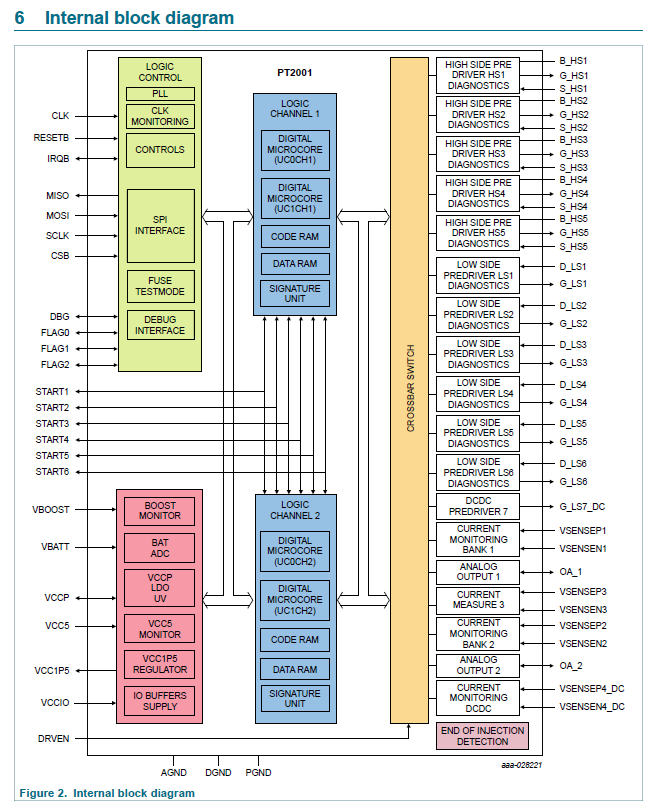

內部結構圖：
各個引腳定義：
1，CLK：PT2001的時鐘輸入引腳，輸入頻率為1MHz，建議使用單片機的輸出一個固定1MHz的方波，
2，DRVEN：驅動使能輸入引腳
3，RESET：PT2001的復位引腳，
4，START1：做Triger 功能使用時是輸入Pin，做Flag功能Flag_bus(3)使用時時輸出Pin
5，START2: 做Triger 功能使用時是輸入Pin，做Flag功能Flag_bus(4使用時時輸出Pin
6, START3: 做Triger 功能使用時是輸入Pin，做Flag功能Flag_bus(5)使用時時輸出Pin
7, START4: 做Triger 功能使用時是輸入Pin，做Flag功能Flag_bus(6)使用時時輸出Pin
8, START5: 做Triger 功能使用時是輸入Pin，做Flag功能Flag_bus(7)使用時時輸出Pin
9, START6: 做Triger 功能使用時是輸入Pin，做Flag功能Flag_bus(8)使用時時輸出Pin
10, FLAG0: Flag_bus(0)
11, FLAG1: Flag_bus(1)
12, FLAG2: Flag_bus(2)
13，CSB ： SPI通訊介面, 片選
14，MOSI：SPI通訊介面, 主出從入
15，MISO：SPI通訊介面, 主入從出
16，SCLK：SPI通訊介面, SPI始終
17，VCCIO：IO的供電，3.3V或5V
18，DBG: Debug 信號或者Flag_bus(12)
19, DGND: 數字地
20， VCC1P5： 1.5V內核供電，不需要外部供電，芯片內部有LDO生成1.5V，只需外部加電容
21，VCC5： 芯片5V供電，需要外部供電
22， OA_1: 電流采樣的輸出或者Flag_bus(10)
23, OA_2: 電流采樣的輸出或者Flag_bus(11)
24, AGND:
25，VsenseN1：電流采樣1的輸入負端
26，VsenseP1：電流采樣1的輸入正端
27，VsenseN2：電流采樣2的輸入負端
28，VsenseP2：電流采樣2的輸入正端
29，VsenseN3：電流采樣3的輸入負端
30，VsenseP3：電流采樣3的輸入正端
31，VsenseN4：電流采樣4的輸入負端
32，VsenseP4：電流采樣4的輸入正端
33，D_LS6: 低邊MOSFET的Drain
34, D_LS5: 低邊MOSFET的Drain
35, D_LS4: 低邊MOSFET的Drain
36, D_LS3: 低邊MOSFET的Drain
37, D_LS2: 低邊MOSFET的Drain
38, D_LS1: 低邊MOSFET的Drain
39, VBATT: 電池電壓，12V或者24V，家用汽車一般為12V，客車和卡車等工程車輛24V供電
40, VCCP：7V電壓，12V供電時內部有一個LDO可以輸出7V，但如果是24V供電需要關閉內部LDO，外部供電7V，
41, G_LS7：低邊MOSFET的Source
42, G_LS6：低邊MOSFET的Source
43, G_LS5：低邊MOSFET的Source
44, G_LS4：低邊MOSFET的Source
45, G_LS3：低邊MOSFET的Source
46, G_LS2：低邊MOSFET的Source
47, G_LS1：低邊MOSFET的Source
48, VBOOST：連接到Boost電壓，采樣Boost電壓
49, B_HS5：高邊MOSFET的Bootstrap，自舉電容供電
50, G_HS5：高邊MOSFET的Gate
51，S_HS5：高邊MOSFET的Source
52， B_HS4：高邊MOSFET的Bootstrap，自舉電容供電
53，G_HS4：高邊MOSFET的Gate
54，S_HS4：高邊MOSFET的Source
55，B_HS3：高邊MOSFET的Bootstrap，自舉電容供電
56，G_HS3：高邊MOSFET的Gate
57，S_HS3：高邊MOSFET的Source
58，B_HS2：高邊MOSFET的Bootstrap，自舉電容供電
59，G_HS2：高邊MOSFET的Gate
60，S_HS2：高邊MOSFET的Source
61，B_HS1：高邊MOSFET的Bootstrap，自舉電容供電
62，G_HS1：高邊MOSFET的Gate
63，S_HS1：高邊MOSFET的Source
64，IRQB：中斷輸出Pin或Flag_bus(9)
--------------------------------------------------------------------------------------------------------------------------------
