STM32+W5500網路通信

板子：STM32F103C8

模塊：W5500

移植系統：uc/OS-III

編譯工具：Keil&STM32CubeMX

燒錄工具：FlyMcu

文章目錄

- STM32+W5500網路通信
- 一、W5500&Demos
- - 1. W5500以太網模塊
  - 2. 廠家Demo測驗
- 二、STM32+W5500+modbus協議編程
- - 1. 工程檔案下載地址
  - 2. 原始碼演示
- 三、STM32+W5500的web服務
- - 1. 專案下載：
  - 2. 原始碼演示：
- 四、總結
- 五、參考文章
- 六、源代碼

一、W5500&Demos

1. W5500以太網模塊

Niren_W5500模塊是一款基于WIZnet W5500芯片的以太網模塊，是泥人電子繼 Niren_W5100模塊后設計的一塊性能更好、性價比更高的以太網模塊，模塊集成硬體化TCP/IP協議:內部32K位元組存盤器作TX/RX
快取:支持10/100Mbps的傳輸速率;支持8個獨立埠同時運行;同時模塊還支持3.3V或5V電源供電,5V供電時還可以輸出3.3V電源,方便用戶在不同的單片機系統中使用;模塊與單片機系統的通訊方式是簡單、方便的SPI通信，

排針標識	功能說明	接法	排針標識	功能說明
3.3V	3.3V電源輸入引腳	–	5V	5V電源輸入引腳	–
MISO	SPI主機輸入從機輸出引腳	A6	GND	電源地引腳	–
MOSI	SPI主機輸出從機輸入引腳	A7	RST	W5500硬體初始化引腳（低電平有效）	A15
SCS	SPI SLAVE選擇引腳（低電平有效）	A4	INT	W5500中斷引腳（低電平有效）	C4
SCLK	SPI時鐘引腳	A5	NC	懸空	–

2. 廠家Demo測驗

資料地址：

鏈接：https://pan.baidu.com/s/1fiWWfmWQT9CNh4EimU-Igw
提取碼：1234

具體例程的除錯程序請參考壓縮包中NiRen_W5500模塊用戶手冊(用Adobe Reader打開)

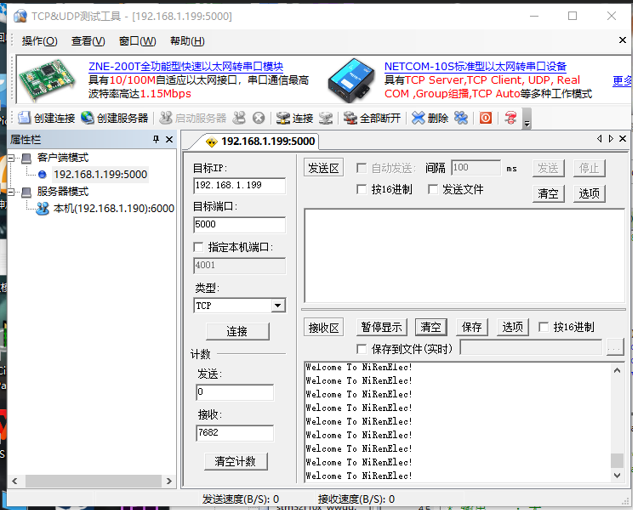

客戶端：

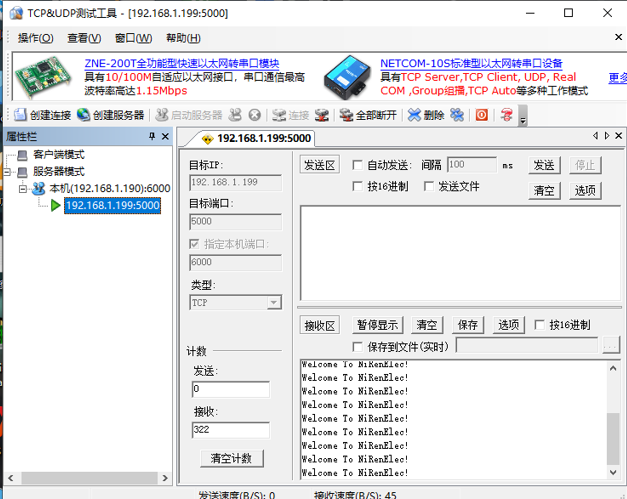

服務器端：

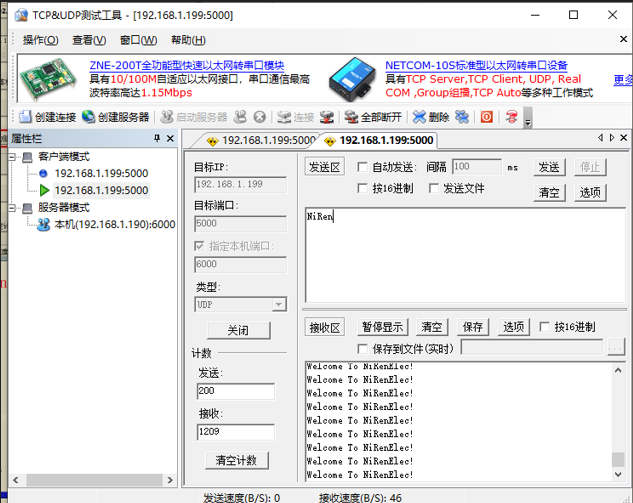

UDP：

二、STM32+W5500+modbus協議編程

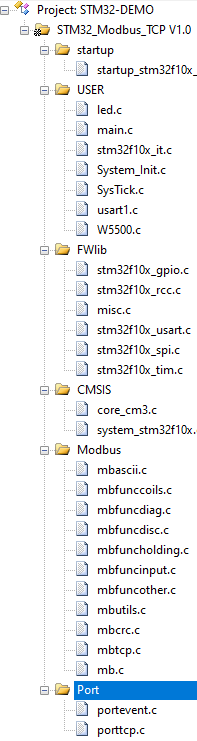

1. 工程檔案下載地址

工程檔案：https://github.com/Wattson1128/Embedded-System/tree/main/week15-W5500/stm32_w5500_freemodbus_v1-master

2. 原始碼演示

核心部分：

main.c

int main(void)
{
	unsigned char i;

	/* Initialize STM32F103 */
	System_Initialization();//系統配置
	SysTick_Init();//啟動系統滴答定時器 SysTick

	/* Config W5500 */
	W5500_Configuration();//W5500配置
	Delay_ms(200);//延時等待

	/* Modbus-TCP Init */
    eMBTCPInit(MB_TCP_PORT_USE_DEFAULT); //埠依賴事件模塊初始化
	Delay_ms(200); //延時等待

	/* Enable Modbus-TCP Stack */
    eMBEnable();//激活協議堆疊


    printf("\r\nModbus-TCP Start!\r\n");
    printf("IP:192.168.1.128\r\n");


	while(1)
	{

		i=Read_SOCK_1_Byte(0,Sn_SR);  //讀W5500狀態
		if(i==0)
		{
			do
			{
				Delay_ms(100);//延時等待

			}while(Socket_Listen(0)==FALSE);//設定“Socket n”為“TCP服務器模式”
		}
		else if(i==SOCK_ESTABLISHED)		 //建立TCP連接
		{
		eMBPoll();//啟動modbus偵聽
		BSP_LED();//線圈控制LED燈
		}

	}
}

W5500的配置函式

/* W5500 configuration */
void W5500_Configuration()
{
	unsigned char array[6];

	GPIO_SetBits(GPIO_W5500_RST_PORT, GPIO_W5500_RST_Pin);//上拉
	Delay_ms(100);    /*delay 100ms 使用systick 1ms時基的延時*/
    //等待以太網鏈路
	while((Read_1_Byte(PHYCFGR)&LINK)==0); 		/* Waiting for Ethernet Link */

	Write_1_Byte(MR, RST);//寫入W5500普通暫存器一個位元組
	Delay_ms(20);		/*delay 20ms */

	/* Set Gateway IP as: 192.168.1.1 */
	array[0]=192;
	array[1]=168;
	array[2]=1;
	array[3]=1;
	Write_Bytes(GAR, array, 4);//設定網關IP

	/* Set Subnet Mask as: 255.255.255.0 */
	array[0]=255;
	array[1]=255;
	array[2]=255;
	array[3]=0;
	Write_Bytes(SUBR, array, 4);//設定子網掩碼

	/* Set MAC Address as: 0x48,0x53,0x00,0x57,0x55,0x00 */
	array[0]=0x48;
	array[1]=0x53;
	array[2]=0x00;
	array[3]=0x57;
	array[4]=0x55;
	array[5]=0x00;
	Write_Bytes(SHAR, array, 6);//設定MAC地址

	/* Set W5500 IP as: 192.168.1.128 */
	array[0]=192;
	array[1]=168;
	array[2]=1;
	array[3]=128;
	Write_Bytes(SIPR, array, 4);//設定W5500的IP地址
}

三、STM32+W5500的web服務

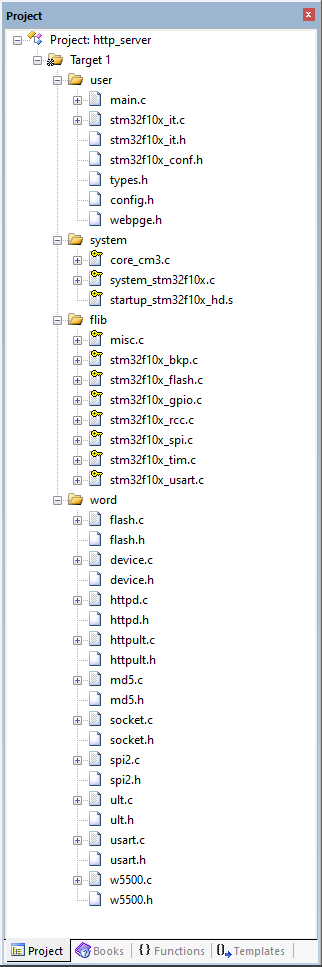

1. 專案下載：

https://github.com/Wattson1128/Embedded-System/tree/main/week15-W5500/HTTP_Server-Two_Page

2. 原始碼演示：

核心代碼：

main.c:

int main(void)
{
	Systick_Init(72);//系統時鐘初始化
	GPIO_Configuration(); //GPIO configuration
	USART1_Init(); //串口初始化：115200@8-n-1
	printf("W5500 EVB initialization over.\r\n");
	Reset_W5500();
	WIZ_SPI_Init();//W5500相關引腳配置
	printf("W5500 initialized!\r\n");
	if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_7))
	{
		DefaultSet();//出廠值
	}
	else
	{
 		get_config();//read config data from flash
	}
	printf("Firmware ver%d.%d\r\n",ConfigMsg.sw_ver[0],ConfigMsg.sw_ver[1]);
	if(ConfigMsg.debug==0) ConfigMsg.debug=1;

	set_network();//配置網路資訊
	printf("Network is ready.\r\n");
	while(1)
	{
		if(ConfigMsg.JTXD_Control == 0)
		  	do_http();//開啟http服務
		else
		  	JTXD_do_http();
		if(reboot_flag)
			NVIC_SystemReset();//發起系統復位請求復位單片機
//        reboot();

	}
}

GPIO.C

void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_GPIOB |RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO , ENABLE);
  // Port A output
  GPIO_InitStructure.GPIO_Pin =GPIO_Pin_0|GPIO_Pin_1| GPIO_Pin_2 |GPIO_Pin_3;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

//  GPIO_ResetBits(GPIOA, GPIO_Pin_0);
//  GPIO_ResetBits(GPIOA, GPIO_Pin_1);
//  GPIO_SetBits(GPIOA, GPIO_Pin_2); // led off
//  GPIO_SetBits(GPIOA, GPIO_Pin_3); // led off
  // Port B output;
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
  GPIO_SetBits(GPIOB, GPIO_Pin_9);
  // Port C input
//  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
//  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
//  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
//  GPIO_Init(GPIOC, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;//控制flash
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
  GPIO_SetBits(GPIOB, GPIO_Pin_7);
}

W5500配置：

void WIZ_SPI_Init(void)
{
	SPI_InitTypeDef   SPI_InitStructure;
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE);
  RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB |RCC_APB2Periph_AFIO , ENABLE);
  // Port B output
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
  GPIO_SetBits(GPIOB, GPIO_Pin_12);
  /* Configure SPIy pins: SCK, MISO and MOSI */
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13| GPIO_Pin_14| GPIO_Pin_15;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
	  /* SPI Config -------------------------------------------------------------*/
	  SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	  SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
	  SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
	  SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
	  SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
	  SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
	  SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;
	  SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
	  SPI_InitStructure.SPI_CRCPolynomial = 7;

	  SPI_Init(SPI2, &SPI_InitStructure);
	  SPI_Cmd(SPI2, ENABLE);
}

http請求：

void do_http(void)
{
  uint8 ch=SOCK_HTTP;
  uint16 len;

  st_http_request *http_request;
  memset(rx_buf,0x00,MAX_URI_SIZE);
  http_request = (st_http_request*)rx_buf;		// struct of http request
  /* http service start */
  switch(getSn_SR(ch))
  {
    case SOCK_INIT:
      listen(ch);
      break;
    case SOCK_LISTEN:
      break;
    case SOCK_ESTABLISHED:
    //case SOCK_CLOSE_WAIT:
      if(getSn_IR(ch) & Sn_IR_CON)
      {
        setSn_IR(ch, Sn_IR_CON);
      }
      if ((len = getSn_RX_RSR(ch)) > 0)
      {
        len = recv(ch, (uint8*)http_request, len);
        *(((uint8*)http_request)+len) = 0;
        proc_http(ch, (uint8*)http_request); // request is processed
        disconnect(ch);
      }
      break;
    case SOCK_CLOSE_WAIT:
      if ((len = getSn_RX_RSR(ch)) > 0)
      {
        //printf("close wait: %d\r\n",len);
        len = recv(ch, (uint8*)http_request, len);
        *(((uint8*)http_request)+len) = 0;
        proc_http(ch, (uint8*)http_request); // request is processed
      }
      disconnect(ch);
      break;
    case SOCK_CLOSED:
      socket(ch, Sn_MR_TCP, 80, 0x00);    /* reinitialize the socket */
      break;
    default:
    break;
  }// end of switch
}


void JTXD_do_http(void)
{
  uint8 ch=SOCK_HTTP;
  uint16 len;

  st_http_request *http_request;
  memset(rx_buf,0x00,MAX_URI_SIZE);
  http_request = (st_http_request*)rx_buf;		// struct of http request

  /* http service start */
  switch(getSn_SR(ch))
  {
    case SOCK_INIT:
      listen(ch);
      break;
    case SOCK_LISTEN:

      break;
    case SOCK_ESTABLISHED:
    //case SOCK_CLOSE_WAIT:
      if(getSn_IR(ch) & Sn_IR_CON)
      {
        setSn_IR(ch, Sn_IR_CON);
      }
      if ((len = getSn_RX_RSR(ch)) > 0)
      {
        len = recv(ch, (uint8*)http_request, len);
        *(((uint8*)http_request)+len) = 0;
        JTXD_proc_http(ch, (uint8*)http_request); // request is processed
        disconnect(ch);
      }
      break;
    case SOCK_CLOSE_WAIT:
      if ((len = getSn_RX_RSR(ch)) > 0)
      {
        //printf("close wait: %d\r\n",len);
        len = recv(ch, (uint8*)http_request, len);
        *(((uint8*)http_request)+len) = 0;
        JTXD_proc_http(ch, (uint8*)http_request); // request is processed
      }
      disconnect(ch);
      break;
    case SOCK_CLOSED:
      socket(ch, Sn_MR_TCP, 80, 0x00);    /* reinitialize the socket */
      break;
    default:
    break;
  }// end of switch
}

四、總結

w5500通過對PB7引腳的操作來實作預設值和flash之間的切換，

五、參考文章

天才精英2020: STM32+W5500+Freemodbus Modbus-TCP協議功能實作，工程檔案下載

天才精英2020: 基于STM32_DM9000_UIP_FreeModbus的Modbus-TCP功能實作工程下載

六、源代碼

https://github.com/Wattson1128/Embedded-System
