蘇月婷
江蘇安科瑞電氣制造有限公司‘
摘要：臨沭人民醫院，采用智能電力儀表采集配電現場的各種電參量和開關信號，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000電力監控系統實作醫院內各回路用電的實時監控和電能管理，
關鍵字：臨沭人民醫院；智能電力儀表；Acrel-2000；電能管理；
0 引言 ?? 隨著電力網路的不斷發展，用電負荷的持續增長，各種新型負載不斷涌現，用戶更加關注電能問題，同時也對電能提出了更加嚴格的要求，用戶需要更加有效的電能管理管理解決方案來應對上述變化帶來的挑戰，以實作配電系統持續可靠、有效低耗的運行， ?? Acrel-2000是利用智能電力監測裝置，結合現場總線及以太網通信技術，運用計算機和軟體技術，綜合構成的電力監控系統，采用分布式的網路結構，實作了對醫院配電終端的管理，實作了對高低壓系統等設備的實時監控采集分析電能資料，
1 專案概述及建設目標 ?? 臨沭縣人民醫院始建于1949年，經過幾代人的努力，現已發展成為一所功能齊全、設備先進、技術力量強的綜合性二級甲等醫院，為滿足就診患者的需求，醫院啟動了新院區建設，新院區總占地面積200余畝，設計總建筑面積14萬平方米，開放床位1200張，建設將分三期完成，2018年已完成新院區一期和二期的整體搬遷， ?? 本專案通過對臨沭人民醫院內的安科瑞智能電力儀表進行實時資料采集，并通過資料處理后實時顯示一次圖狀態以及各用電回路的電壓、電流、功率等資訊，利用各回路的用電量定制電能報表，
2 電力監控系統的設計 在監控系統的設計中，要充分考慮客戶的實際需求，以及電力系統的實際結構、電力系統的實際載荷能力等因素，進而合理的選擇監控設備，這既有利于減少系統運作的成本，同時也有利于系統功能的實作， ?? 本專案的電力監控系統，可以實作對站內配電回路的實時監控，實作電能集抄，另一方面，電力監控系統不僅能夠準確的表示出回路的用電狀況，它還具備網路通訊等功能，能夠與計算機、串口服務器等設備進行組合，及時的顯示站內各個配電回路的運作狀態，當站內電力系統的負載越限時，電力監控系統能夠迅速報警發出提示，另外，電力監控系統還能夠生成報表、曲線圖等統計資訊，便于有關人員分析站內各部分的用電狀況，提高醫院設備維護人員的作業效率，

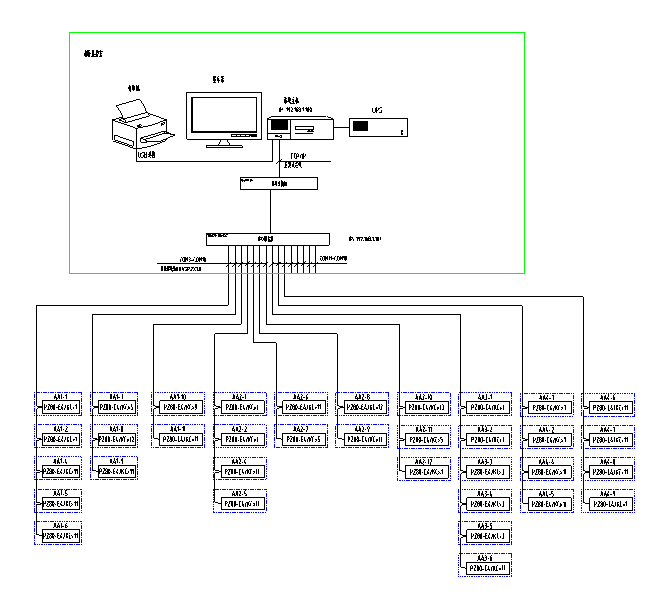

2.1 系統結構 ?? 依據臨沭人民醫院的配電情況分布情況，在線監測系統建設采用分層分布式結構，系統包括：站控管理層、網路通訊層、現場設備層，系統網路結構如圖所示：
?? 站控管理層管理人員與計算機進行人機互動的直接視窗，對采集的現場各類資料資訊計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況，是系統的上層部分，主要由系統軟體和必要的硬體設備，如工業級計算機、列印機、UPS電源等組成， ?? 通訊層使用的設備為串口服務器，該層是資料資訊交換的橋梁，負責對現場設備回送的資料資訊進行采集、分類和傳送等作業的同時，轉達上位機對現場設備的各種控制命令， ?? 現場設備層主要是連接于網路中用于電參量采集測量的各型別的儀表等，也是構建該配電系統必要的基本組成元素，現場配置安科瑞的PZ80-E4/KC儀表，實作低壓回路三相電流、三相電壓、頻率、功率、等電參量監測，
2.2 網路設計 ?? 電力監控系統中的網路系統能夠及時的對資料進行傳輸，并迅速傳遞操作指令，是實作電力監控系統各項功能的基礎，把現場每個設備就地與總線連接，之后在把各條總線全部接入通訊采集器，來實作與主機的傳遞，

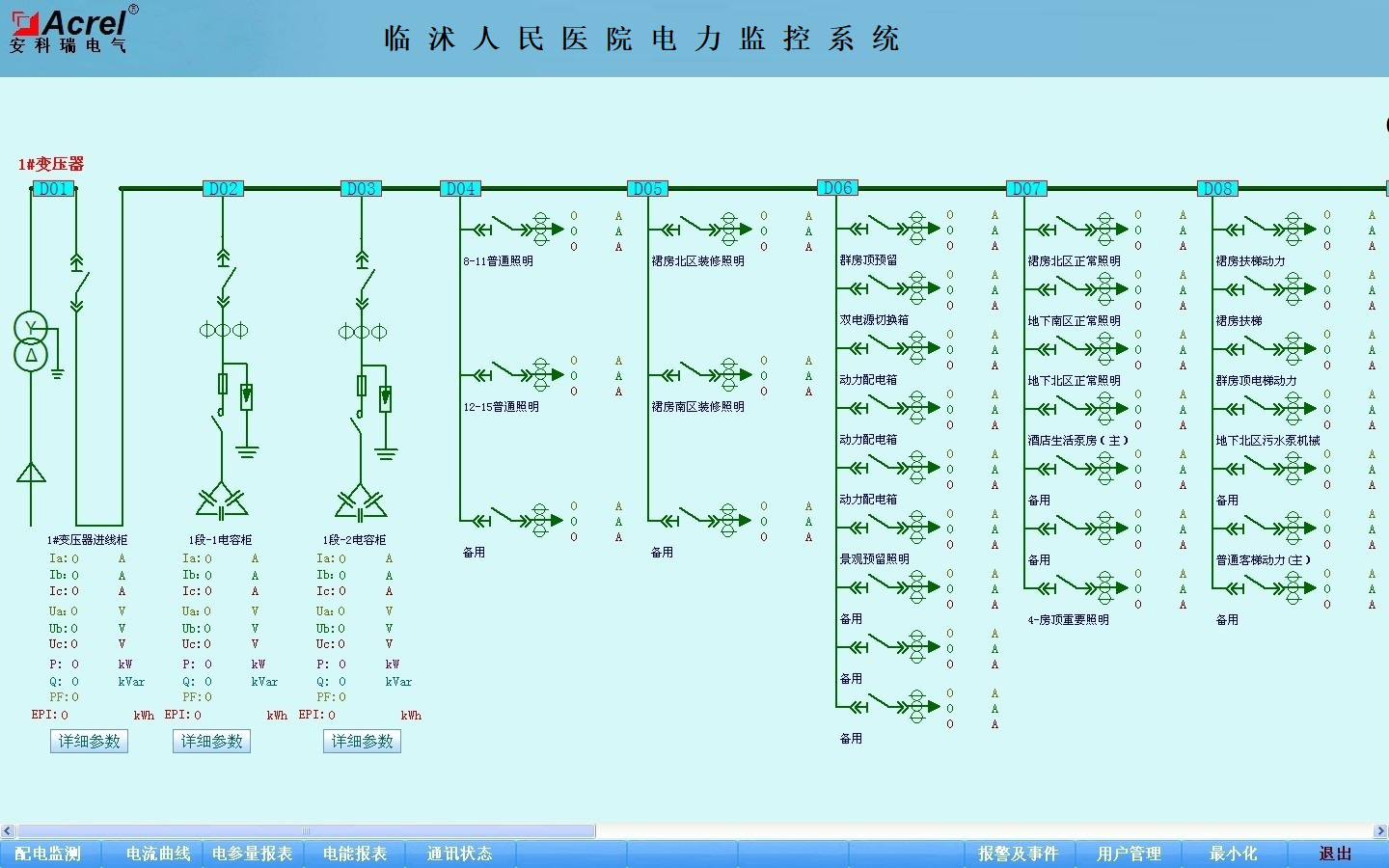

2.3監控系統軟體功能設計 ?? 系統依據客戶實際需求進行設計，并實作了一次主接線圖界面顯示；電參量遙測及電參量越限報警；事件記錄；系統運行例外監測；故障報警及操作記錄；報表查詢與列印；系統負荷實時、歷史曲線，用戶權限管理等主要功能，
2.3.1資料的采集與處理 ?? 資料采集主要包括模擬量以及開關量的采集，模擬量的采集主要是對線路電壓、電流、功率、功率因數、頻率等資訊進行采集，開關量的采集則主要是對斷路器的作業狀態，以及斷電保護、運行故障等報警資訊進行采集，實作遠程資料的本地實時顯示，資料處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化要求，同時把采集到的資料存入資料庫供用戶查詢，

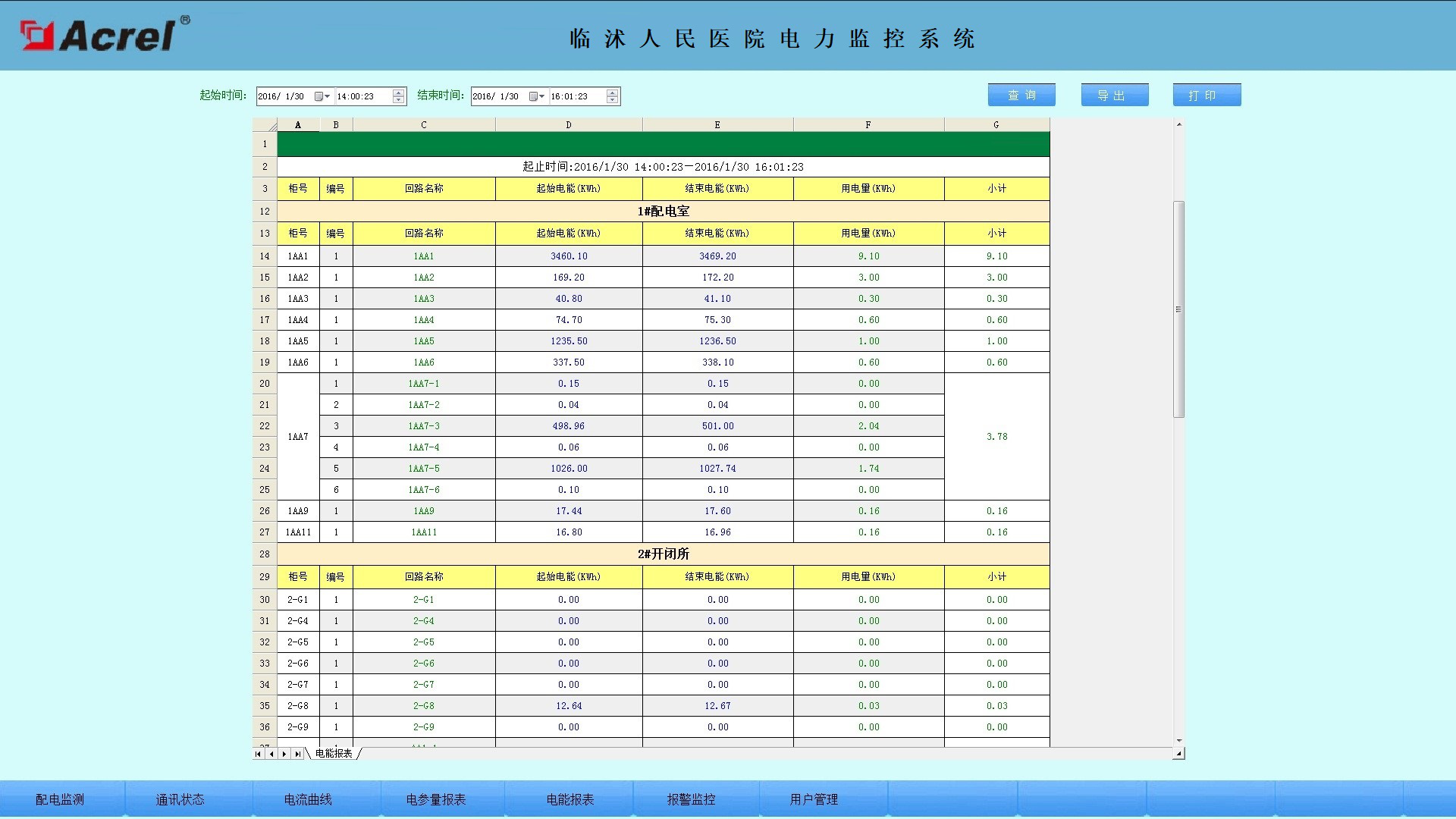

2.3.2資料報表統計 ?? 電力監控系統以豐富的資料報表體現計量體系的完整性，系統具備各回路定時抄表匯總統計功能，用戶可自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表，該功能使得用電可視透明，并在用電誤差偏大時可追溯，維護計量體系的正確性，

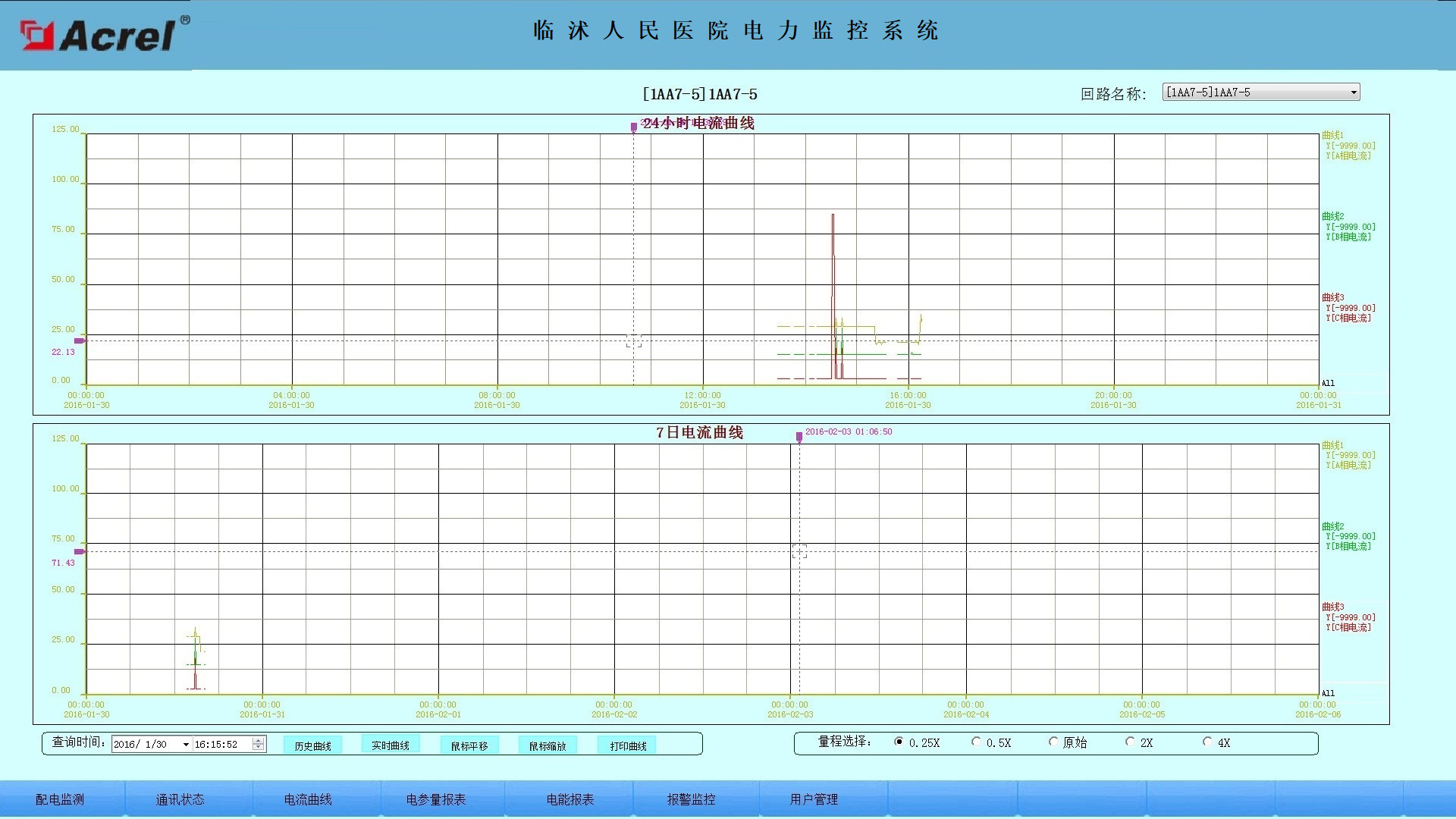

2.3.3電流曲線查詢 ?? 電力監控系統對配電系統總進線回路（或重要負荷的出線）設計了負荷趨勢曲線，便于配電維護人員及時掌握用電需求與供電系統負荷占比，確保供電可靠性，為用戶單位的用能權益提供保障，借助該功能，還可分析用能需量的增長趨勢，適時調整需量申報，減少因需量偏差過大造成的多余繳費，其次，電力監控系統的資料記錄功能也包括對故障資訊的記錄，即對故障發生時的實時電流、實時電壓等資料進行記錄存盤，電力監控系統能通過管理人員對電壓、電流及功率的設定，從而實時監測配電情況，是否出現短路或者超負荷等情況，便于作業人員解決，
2.3.4用戶權限管理 ?? 電力監控系統為了本專案系統安全穩定運行，用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改），可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行維護管理通過可靠的安全保障， 3建設電力監控系統的意義 ?? 隨著社會的發展及電力的廣泛應用，電力監控系統已成為全國各地工程專案、工業企業等大面積多變電所用戶的必然選擇，本文介紹的Acrel-2000電力監控系統在臨沭人民醫院的應用，可以實作對變電所高低壓配電回路用電的實時監控與電能管理，不僅能顯示回路用電狀況，還具有網路通訊功能，可以與串口服務器、計算機等組成電力監控系統，系統實作對采集資料的分析、處理，實時顯示變電所內各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框及語音提示，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究，該系統運行安全、可靠、穩定，為變電所用戶解決用電問題提供了真實可靠的依據，取得了較好的經濟效益，
