基于GD32W51x MCU Trust Zone安全機制學習總結

GD32W51x 為國內領先的半導體廠商兆易創新最新發布的一款基于Cotrex-M33內核的MCU，Cortex-M33內核基于Armv8-M指令集架構，集成了TrustZone硬體安全機制，支持獨立的存盤訪問空間，提供了系統開發所必需的安全性和靈活性，本文主要基于GD32W51x MCU 介紹TrustZone安全機制的內容及具體工程應用方法，
1.1 Trust Zone介紹

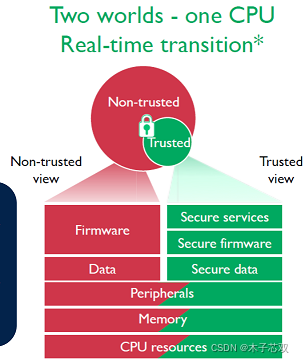

TrustZone的本質是在一顆CPU上隔出兩個世界，即安全和非安全世界，我們可以將系統安全相關的硬體底層驅動代碼、外設模塊、資料放在安全世界中，可以防止非法的訪問和資料篡改，將用戶邏輯層代碼放在非安全區，框圖如下所示，

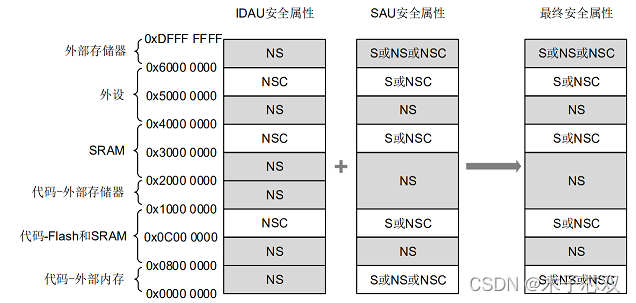

每個外設模塊、sram、flash都有自己的安全和非安全訪問地址，外設模塊的安全/非安全屬性由TZPCU_TZSPC_SAM_CFG0~CFG3暫存器配置，sram的安全/非安全屬性由TZBMPC0 ~TZBMPC3暫存器配置，flash 的安全/非安全地址范圍由FMC_SECMCFG0暫存器配置，MCU記憶體地址的安全屬性由SAU（安全屬性單元）和IDAU（實施定義屬性單元）來定義，記憶體映射安全屬性與 SAU 配置區域的示例如下圖所示，

IDAU 預定義了一個固定的非安全（NS）和非安全可呼叫（NSC）安全屬性劃分，IDAU 通過硬體實作了不可配置的固定記憶體映射磁區，即上電后默認不可更改的，而 SAU 可以通過軟體更改記憶體的安全屬性，一個記憶體地址的安全性屬性由 IDAU 和 SAU 一起決定，如果一個記憶體地址的安全屬性在這兩者的設定不一樣，則會采用較高安全等級的屬性（S>NSC>NS），SAU共有8個region區域可以配置，上圖由下到上分別為region0 ~ region7 區域可配置的屬性，NSC為安全區域非安全可調區域，為了開發的方便性，兩個世界之間是可以任意切換的，安全世界可以訪問非安全世界的資源，而非安全世界是不能隨意呼叫安全世界的資源，那該如何呢？所以NSC區域的作用就體現了，NSC為安全地址范圍內定義的一段非安全可調區域，如果安全世界的某些資源想讓非安全世界呼叫，則可以將這些資源定義在NSC區域，

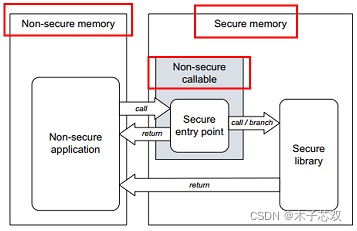

簡單理解NSC區域就是從非安全區域訪問安全區域某些資源的唯一 通道，S、NSC、NS三者之間呼叫關系框圖如下所示，

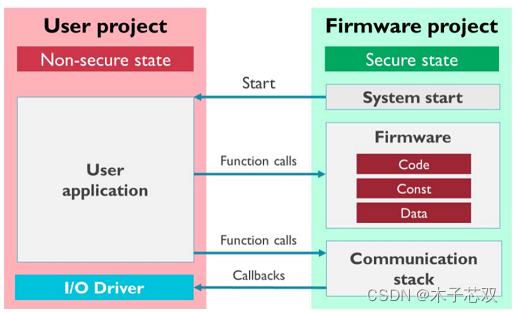

TrustZone安全機制在MCU的軟體開發模型如下圖所示，

兩個工程分別為安全工程和非安全工程，下載時首先將非安全工程的代碼下載到MCU非安全區域，然后再將安全工程的代碼下載到MCU安全區域，因為在TrustZone安全機制使能的情況下，MCU總是先從安全地址啟動，所以如果先下載安全程式時，在安全區跳轉到非安全區，PC指標跳轉的非安全區域flash地址并無代碼，可能會造成程式跑飛，故建議下載時首先下載非安全區的工程代碼，

1.2 TrustZone 具體專案應用
GD32W515x MCU默認TZEN=0，即TrustZone安全機制失能，此時的MCU上電后總是從非安全地址啟動，和不帶TrustZone安全機制的MCU的使用方法并無區別，如果我們要讓TrustZone安全機制使能，首先得讓TZEN=1，查閱GD的官方手冊可知，要使TZEN=1，有2種方法，一是通過操作選項位元組，二是通過操作EFUSE暫存器，個人建議采用第一種選項位元組的方法，因為EFUSE暫存器只可寫入一次，后面無法更改，一旦寫入后，這顆芯片后面只能作為TrustZone安全機制芯片使用，上電從安全地址啟動，不能再回到從非安全地址啟動狀態了，選項位元組的編程方法可以參考GD官方用戶手冊FMC章節，具體的代碼實作如下所示：

void TZEN_Enable(void)
{
	fmc_unlock();//首先FMC暫存器解鎖
	while(fmc_flag_get(FMC_FLAG_BUSY)==SET);//等待FMC busy flag清0
	ob_unlock();//解鎖FMC_CTL暫存器中的選項位元組操作位
	while(((FMC_CTL & FMC_CTL_OBWEN)==RESET));//等待OBWEN置1
	while(ob_trustzone_enable()!=FMC_READY);//等待TZEN=1操作完成
	ob_lock();//選項位元組上鎖
	fmc_lock();//FMC暫存器上鎖
}

本文使用的是GD 官方提供的TrustZone安全工程，后面的分析也是基于這個工程，當將上述代碼下載到mcu中即可將TZEN=1，我們首先要確認TZEN是否已置1，將非安全和安全工程的代碼下載到MCU中，通過JTAG進入Debug模式，看PC指標和SP指標的初始位置是否在安全地址，如果為安全地址則TZEN置1成功，

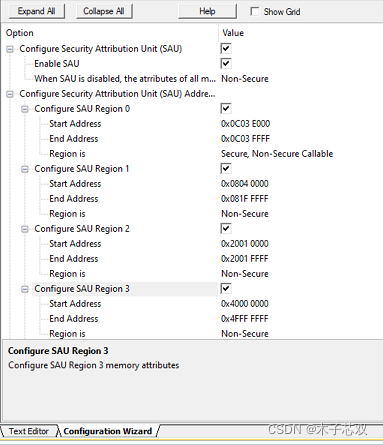

將TZEN置1后，下面通過SAU來配置MCU記憶體地址的安全屬性，因為SAU配置與ARMv8架構下內核操作相關，為了方便開發，GD官方提供了一個組態檔partition_gd32w51x.h，我們將它拉進keil工程，就可以很方便的對SAU進行配置了，配置界面如下圖所示：

TZEN=1時，MCU上電所有的外設、flash、sram都是默認安全的，所以我們需要在安全工程中配置非安全工程中的flash、sram屬性為非安全，通過上圖SAU配置可知，region0被配置為NSC區域，region1被配置為非安全區flash地址范圍，region2被配置為非安全區sram地址范圍，region3被配置為所有外設屬性非安全可尋址范圍，將SAU配置完成后，我們還需要修改安全工程和非安全工程的分散加載檔案，使代碼的加載和運行地址與我們配置的相同，
安全工程的分散加載檔案如下：

LR_IROM1 0x0C000000 0x00040000 { ; load region size_region
ER_IROM1 0x0C000000 0x0003E000 { ; load address = execution address
*.o (RESET, +First)
*(InRootKaTeX parse error: Expected 'EOF', got '}' at position 41: … .ANY (+XO) }? RW_IRAM2 0x3…CMSE) ; check with partition.h
}
}

LR_IROM2 為NSC的地址范圍，0x0C03E000為NSC 記憶體的起始地址，0x00002000為NSC區域的大小，RW_IRAM2 為安全地址sram的記憶體地址范圍，通過查看GD官方手冊存盤器地址映射表可知為sram0，通過SAU配置可知非安全地址的flash空間0x08040000~0x081FFFFF，
起始地址相對于0x08000000地址偏移了40000，故可知安全地址的flash空間范圍大小為64k(0x40000)，
非安全工程的分散加載檔案如下所示：
LR_IROM1 0x08040000 0x001C0000 { ; load region size_region
ER_IROM1 0x08040000 0x001C0000 { ; load address = execution address
*.o (RESET, +First)
*(InRoot$$Sections)
.ANY (+RO)
.ANY (+XO)
}
RW_IRAM1 0x20010000 0x00010000 { ; RW data
.ANY (+RW +ZI)
}
}
LR_IROM1 為NS的地址范圍，0x08040000為NS記憶體的起始地址，0x001C0000 為NS區域的大小，RW_IRAM1 為非安全地址sram的記憶體地址范圍，通過查看GD官方手冊存盤器地址映射表可知為sram1，大小為64k，
修改完分散加載檔案后，就要通過fmc暫存器安全標記功能配置flash的安全地址范圍，呼叫函式如下：

void ob_secmark_config(0x00, 0x3F, SECM_INDEX0);//安全地址的起始頁為0x00,結束頁為0x3F,每頁的大小為1k，故安全flash地址的大小為64k

通過TZBMPC0暫存器配置sram1的所有地址空間屬性為非安全，配置代碼如下：

    uint16_t block_number = 0U;
    /* enable TZPCU clock */
    rcu_periph_clock_enable(RCU_TZPCU);

    /* SRAM1 is used to nonsecure code, so all blocks of SRAM1 should set to nonsecure */
    for(block_number = 0U; block_number <= TZBMPC1_BLOCK_NUMBER; block_number++){
        tzpcu_tzbmpc_block_secure_access_mode_config(TZBMPC1, block_number, BLOCK_SECURE_ACCESS_MODE_NSEC);
    }

以上TrustZone的基本配置已完成，下面是在安全工程中實作非安全區域的跳轉函式，主要是PC指標指向非安全地址的PC指標起始地址，SP指標指向非安全地址的堆疊頂位置，具體函式分析可參考我上一篇IAP設計思想實作博客，代碼實作如下：

   uint32_t nonsecure_stackpointer = (*((uint32_t *)(NONSECURE_START)));
    ns_fptr nonsecure_reset_handler = (ns_fptr)(*((uint32_t *)(NONSECURE_START + 4U)));
    /* set non-secure vector table location */
    SCB_NS->VTOR = NONSECURE_START;
    /* set non-secure stack pointer */
    __TZ_set_MSP_NS(nonsecure_stackpointer);
    /* start non-secure application */
    nonsecure_reset_handler();

綜上所述，基于基于GD32W51x MCU Trust Zone安全機制專案應用基本完成，進入Debug后，我們在非安全工程的main函式起始部分打斷點，然后全速運行，可以看到程式可以運行到非安全工程且PC指標和SP指標的位置均指向非安全地址，
