10張圖理解Elasticsearch核心概念

Elasticsearch是什么？它能干什么？

Elasticsearch（以下稱之為ES）是一款基于Lucene的分布式全文搜索引擎，擅長海量資料存盤、資料分析以及全文檢索查詢，它是一款非常優秀的資料存盤與資料分析中間件，廣泛應用于日志分析以及全文檢索等領域，目前很多大廠都基于Elasticsearch開發了自己的存盤中間件以及資料分析平臺，

從核心概念開始

Lucence

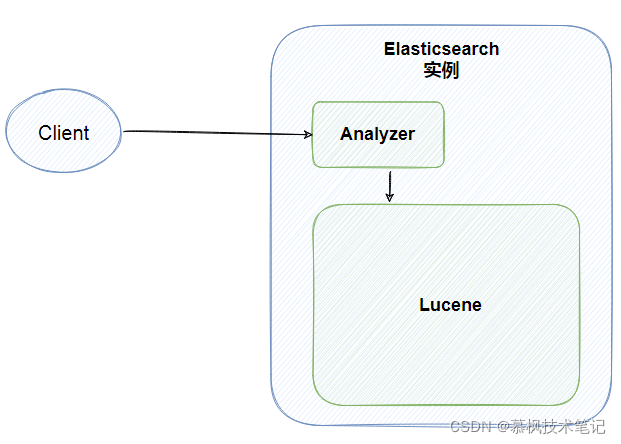

Lucene是Apache下的一個子專案，是一個開放源代碼的全文檢索引擎工具包，但它不是一個完整的全文檢索引擎，而是一個全文檢索引擎的架構，提供了完整的查詢引擎和索引引擎，它是ES實作全文檢索的核心基礎，索引檔案以及搜索索引的的核心流程都是在Lucene中完成的，

核心資料結構

Document

我們都說ES是面向document的，這句話什么意思呢？實際就是表示ES是基于document進行資料操作的，操作主要包括資料搜索以及索引（這里的索引時資料寫入的意思），因此可以說document是ES的基礎資料結構，它會被序列化之后保存到ES中，那么這個document到底是個什么東東呢？相信大家都對Mysql還是比較熟悉的，因此我們用Mysql中的資料庫與表的概念與ES的index進行對比，可能并不是十分的恰當和吻合，但是可以有助于大家對于這些概念的理解，另外type也在ES6.x版本之后逐漸取消了，

Index

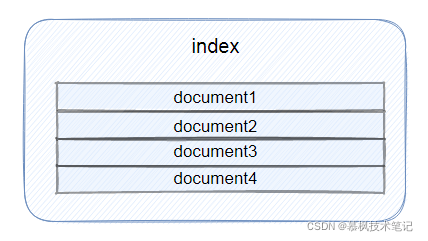

在ES之前的版本中，是有type這個概念的，類比資料庫中的表，那上文中所說的document就會放在type中，但是在ES后面的版本中為了提高資料存盤的效率逐漸取消了type，因此index實際上在現在的ES中既有庫的概念也有表的概念，簡單理解就是index就是檔案的容器，它是一類檔案的集合，但是這里需要注意的是index是邏輯空間的分類，實際資料是存在物理空間的分片上的，

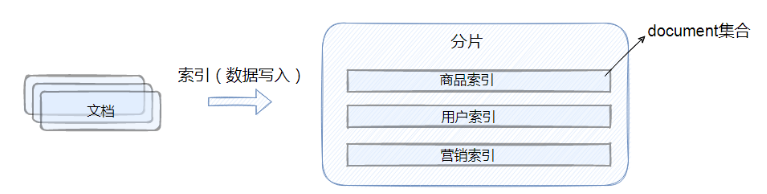

另外需要說明的是，在ES中索引是有不同背景關系含義的，它既可以是名詞也可以是動詞，索引為名詞是就是上文中提到的它是document的集合，索引為動詞的時候表示將document資料保存到ES中，也就是資料寫入，

在ES中，為了屏蔽語言的互動差異，ES直接對外的互動都是通過Rest API進行的，

倒排索引

我們都知道索引存在的意義就是為了加速資料的查詢，在關系型資料庫中如果沒有索引的話，為了查找資料我們需要每條資料去進行比對，運氣不好的話可能需要掃描全表才能查找到想要的資料，以Mysql為例，它使用了B+樹作為索引來加速資料的查詢，假設有這樣的一種場景，周末在路上逛的時候突然聽到一首非常好聽的歌曲，你記住了其中兩句歌詞，想著趕快拿手機到QQ音樂中查一下是什么歌，如果你是QQ音樂的程式猿，你該怎么實作根據歌詞查詢歌曲的功能呢？
用B+樹作為索引行不行呢？全文索引就是需要支持對大文本進行索引的，從空間上來說 B+ 樹不適合作為全文索引，同時 B+ 樹因為每次搜索都是從根節點開始往下搜索，所以會遵循最左匹配原則，而我們使用全文搜索時，往往不會遵循最左匹配原則，所以可能會導致索引失效，這時候倒排索引就派上用場了，

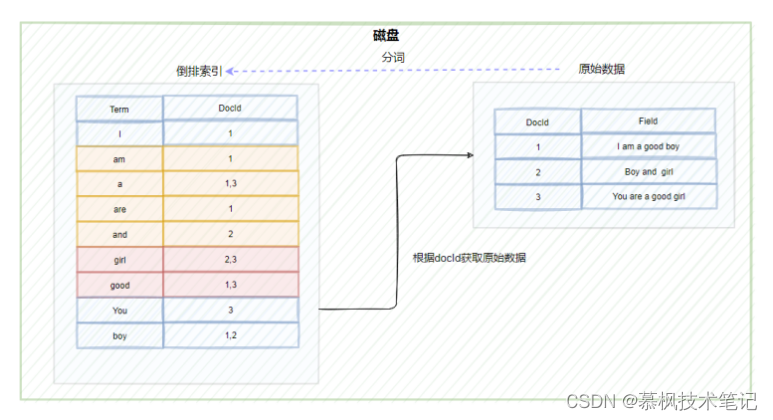

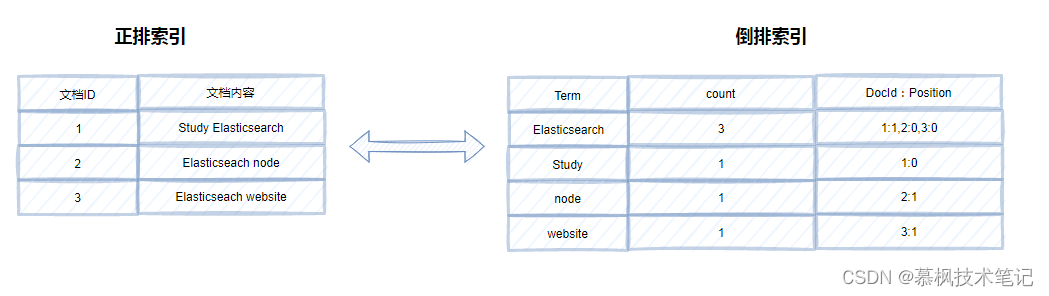

所謂正排索引就像書中的目錄一樣，根據頁碼查詢內容，但是倒排索引確實相反的，它是通過對內容的分詞，建立內容到檔案ID的關聯關系，這樣在進行全文檢索的時候，根據詞典的內容便可以精確以及模糊查詢，非常符合全文檢索的要求，

倒排索引的結構主要包括了兩大部分一個是Term Dictionary（單詞詞典），另一個是Posting List（倒排串列），Term Dictionary（單詞詞典）記錄了所用檔案的單詞以及單詞和倒排串列的關系，Posting List（倒排串列）則是記錄了term在檔案中的位置以及其他資訊，主要包括檔案ID,詞頻（term在檔案中出現的次數，用來計算相關性評分），位置以及偏移（實作搜索高亮），

FST

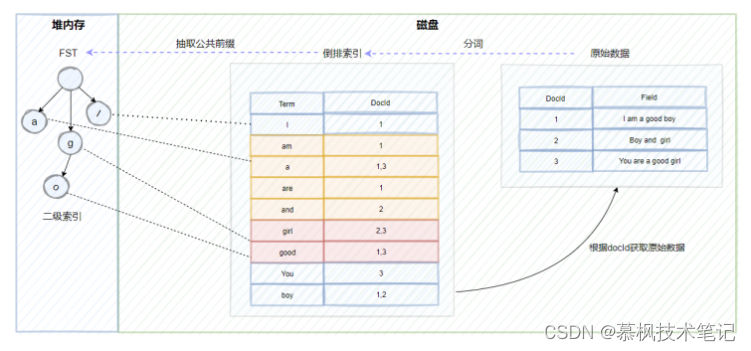

如上文所述，在進行全文檢索的時候，通過倒排索引中term與docId的關聯關系獲取到原始資料，但是這里有一個問題，ES底層依賴Lucene實作倒排索引的，因此在進行資料寫入的時候，Lucene會為原始資料中的每個term生成對應的倒排索引，因此造成的結果就是倒排索引的資料量就會很大，而倒排索引對應的倒排表檔案是存盤在硬碟上的，如果每次查詢都直接去磁盤中讀取倒排索引資料，在通過獲取的docId再去查詢原始資料的話，肯定會造成多次的磁盤IO，嚴重影響全文檢索的效率，因此我們需要一種方式可以快速定位到倒排索引中的term，大家想想使用什么方式比較好呢？可以考慮HashMap， TRIE， Binary Search Tree或者Tenary Search Tree等資料結構，實際上Lucene實際是使用了FST（Finite State Transducer）有限狀態傳感器來實作二級索引的設計，它其實就是一種有限狀態機，

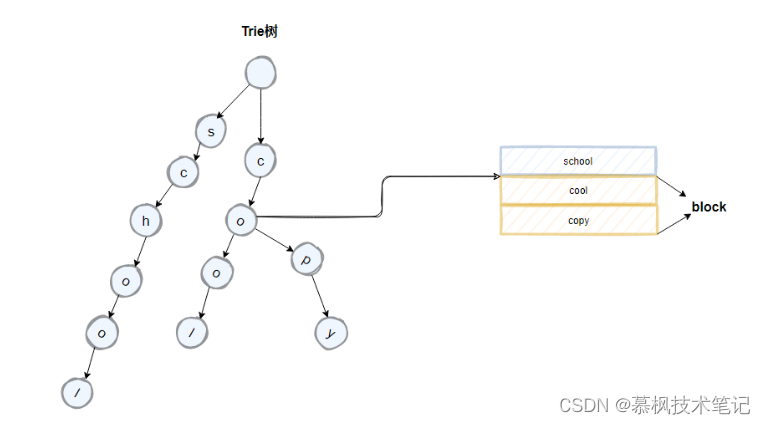

我們先來看下 trie樹的結構，在Lucene中是這樣做的，將倒排索引中具有公共前綴的term組成一個block，如下圖所示的cool以及copy，它們擁有co的公共前綴，按照類似前綴樹的邏輯來構成trie樹，對應節點中攜帶block的首地址，我們來分析下trie樹相比hashmap有什么優點？hashmap實作的是精準查找，但是trie樹不僅可以實作精準查找，另外由于其公共前綴的特性還可以實作模糊查找，那我們再看trie樹有什么地方可以再進行優化的地方？

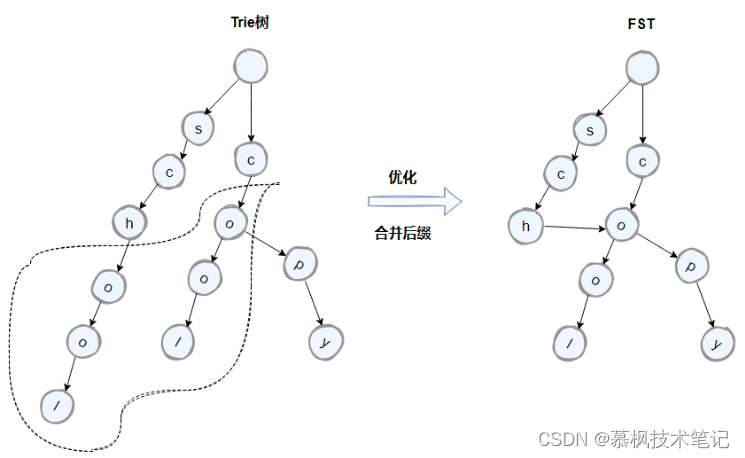

如上如所示，term中的school以及cool的后面字符是一致的，因此我們可以通過將原先的trie樹中的后綴字符進行合并來進一步的壓縮空間，優化后的trie樹就是FST，

因此通過建立FST這個二級索引，可以實作倒排索引的快速定位，不需要經過多次的磁盤IO，搜索效率大大提高了，不過需要注意的是FST是存盤在堆記憶體中的，而且是常駐記憶體，大概占用50%-70%的堆記憶體，因此這里也是我們在生產中可以進行堆記憶體優化的地方，

集群相關概念

為了增強ES的資料存盤可靠性以及高可用，ES支持進行集群部署，集群后的ES即便是某些節點出現故障，也不會導致真個ES集群不可用，同時通過水平擴容增強了ES的資料存盤能力，

節點

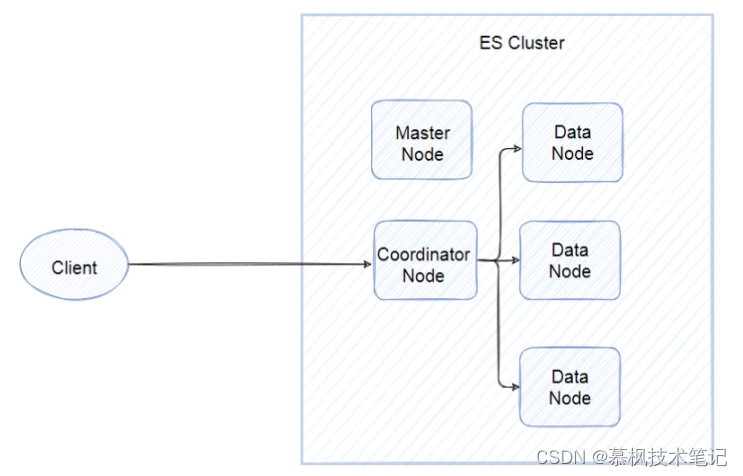

所謂的節點實際就是ES的實體，我們通常在一臺服務器部署一個ES實體，其實就是一個Java行程，雖然都是ES實體，但是實際上的ES集群，不同節點承擔著不同的能力角色，有的是data node，主要負責保存分片的資料的，承擔著資料橫向擴展的重要作用，有的是coordinating node負責將用戶請求進行轉發以及將查詢的結果進行合并回傳，當然還有master節點，負責對真個集群狀態進行管理和維護，

分片

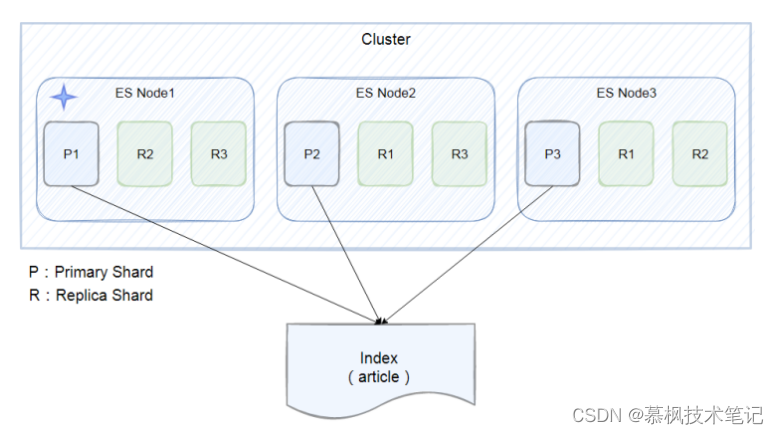

單個ES節點的資料存盤畢竟有限，沒法實作海量資料的存盤要求，那么怎么才能滿足海量資料的存盤要求呢？一個核心思想就是拆分，比如總共10億條資料，如果都放在一個節點中不僅查詢以及資料寫入的速度回很慢，頁存在單點問題，在傳統關系型資料庫中，采用分庫分表的方式，用更多的資料庫實體來承接大量的資料存盤，那么在ES中，也是采取類似的設計思想，既然一個ES的實體存在資料存盤的上線，那么就用多個實體來進行存盤，在每個實體中存在的資料集合就是分片，如下圖所示，index被切分成三個分片，三個分片分別存盤在三個ES實體中，同時為了提升資料的高可用性，每個主分片都有兩個副本分片，這些副本分片是主分片的資料拷貝，

put /article
{
	"settings": {
  		"number_of_shards":3,
    	"number_of_replicas":3
  }
}

這里需要注意的是，分片不是隨意進行設定的，而是需要根據實際的生產環境提前進行資料存盤的容量規劃，否則分片設定的過大或者過小都會影響ES集群的整體性能，如果分片設定的過小，那么單個分片的資料量可能會很大，影響資料檢索效率，也會影響資料的橫向擴展，如果分片設定的過大就會影響搜索結果的資料相關性評分，影響資料檢索的準確性，

總結

本文對ES的核心概念進行了全面的梳理與闡述，相信大家對于ES有了初步的了解，下篇文章中再帶大家好好理解下ES的核心業務流程的原理以及優秀的設計思想，只有理解了ES的核心概念以及核心流程，那么在生產中遇到一些搜索優化、節點JVM優化等才會有對應的排查方向，另外ES中的一些優秀的設計思想，也是非常值得我們學習的，當我們在設計軟體平臺的時候有時可以借鑒這些優秀的設計思想，
