《手把手教你閱讀Datasheet》寫ST7735s驅動程式（SPI通信）

2021-12-28 09:16:31 其他

//LCD Init For 1.44Inch LCD Panel with ST7735.
void Lcd_Init(void)
{
	LCD_GPIO_Init();
	Lcd_Reset(); //Reset before LCD Init.

	//LCD Init For 1.44Inch LCD Panel with ST7735.
	Lcd_WriteCmd(0x11);//Sleep exit
	delay_ms (120);

	/*1.若你為了快速完成作業需求，只需要理解功能即可
	直接復制粘貼下面代碼，會移植就0K.
	  2.若你有大把的空閑時間（學生），建議還是學會翻閱Datasheet
	弄清原理，打好基礎，深入了解液晶屏的底層驅動
	  3.精通一種型號屏的底層驅動，萬變不離其中，其他屏也信手拈來*/

	//ST7735R Frame Rate
	Lcd_WriteCmd(0xB1);
	Lcd_WriteData(0x01);
	Lcd_WriteData(0x2C);
	Lcd_WriteData(0x2D);

	Lcd_WriteCmd(0xB2);
	Lcd_WriteData(0x01);
	Lcd_WriteData(0x2C);
	Lcd_WriteData(0x2D);

	Lcd_WriteCmd(0xB3);
	Lcd_WriteData(0x01);
	Lcd_WriteData(0x2C);
	Lcd_WriteData(0x2D);
	Lcd_WriteData(0x01);
	Lcd_WriteData(0x2C);
	Lcd_WriteData(0x2D);

	Lcd_WriteCmd(0xB4); //Column inversion
	Lcd_WriteData(0x07);

	//ST7735R Power Sequence
	Lcd_WriteCmd(0xC0);
	Lcd_WriteData(0xA2);
	Lcd_WriteData(0x02);
	Lcd_WriteData(0x84);
	Lcd_WriteCmd(0xC1);
	Lcd_WriteData(0xC5);

	Lcd_WriteCmd(0xC2);
	Lcd_WriteData(0x0A);
	Lcd_WriteData(0x00);

	Lcd_WriteCmd(0xC3);
	Lcd_WriteData(0x8A);
	Lcd_WriteData(0x2A);
	Lcd_WriteCmd(0xC4);
	Lcd_WriteData(0x8A);
	Lcd_WriteData(0xEE);

	Lcd_WriteCmd(0xC5); //VCOM
	Lcd_WriteData(0x0E);

	Lcd_WriteCmd(0x36); //MX, MY, RGB mode
	Lcd_WriteData(0xC0);

	//ST7735R Gamma Sequence
	Lcd_WriteCmd(0xe0);
	Lcd_WriteData(0x0f);
	Lcd_WriteData(0x1a);
	Lcd_WriteData(0x0f);
	Lcd_WriteData(0x18);
	Lcd_WriteData(0x2f);
	Lcd_WriteData(0x28);
	Lcd_WriteData(0x20);
	Lcd_WriteData(0x22);
	Lcd_WriteData(0x1f);
	Lcd_WriteData(0x1b);
	Lcd_WriteData(0x23);
	Lcd_WriteData(0x37);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x07);
	Lcd_WriteData(0x02);
	Lcd_WriteData(0x10);

	Lcd_WriteCmd(0xe1);
	Lcd_WriteData(0x0f);
	Lcd_WriteData(0x1b);
	Lcd_WriteData(0x0f);
	Lcd_WriteData(0x17);
	Lcd_WriteData(0x33);
	Lcd_WriteData(0x2c);
	Lcd_WriteData(0x29);
	Lcd_WriteData(0x2e);
	Lcd_WriteData(0x30);
	Lcd_WriteData(0x30);
	Lcd_WriteData(0x39);
	Lcd_WriteData(0x3f);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x07);
	Lcd_WriteData(0x03);
	Lcd_WriteData(0x10);

	Lcd_WriteCmd(0x2a);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x7f);

	Lcd_WriteCmd(0x2b);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x00);
	Lcd_WriteData(0x9f);

	Lcd_WriteCmd(0xF0); //Enable test command
	Lcd_WriteData(0x01);
	Lcd_WriteCmd(0xF6); //Disable ram power save mode
	Lcd_WriteData(0x00);

	Lcd_WriteCmd(0x3A); //65k mode
	Lcd_WriteData(0x05);


	Lcd_WriteCmd(0x29);//Display on
}

ST7735S------>Datasheet鏈接：https://pan.baidu.com/s/1tBDSJ4NsbFSTCXCxqnkzAg 提取碼：uapn

建議先看看：苦練基本功《如何閱讀看懂一篇Datasheet》

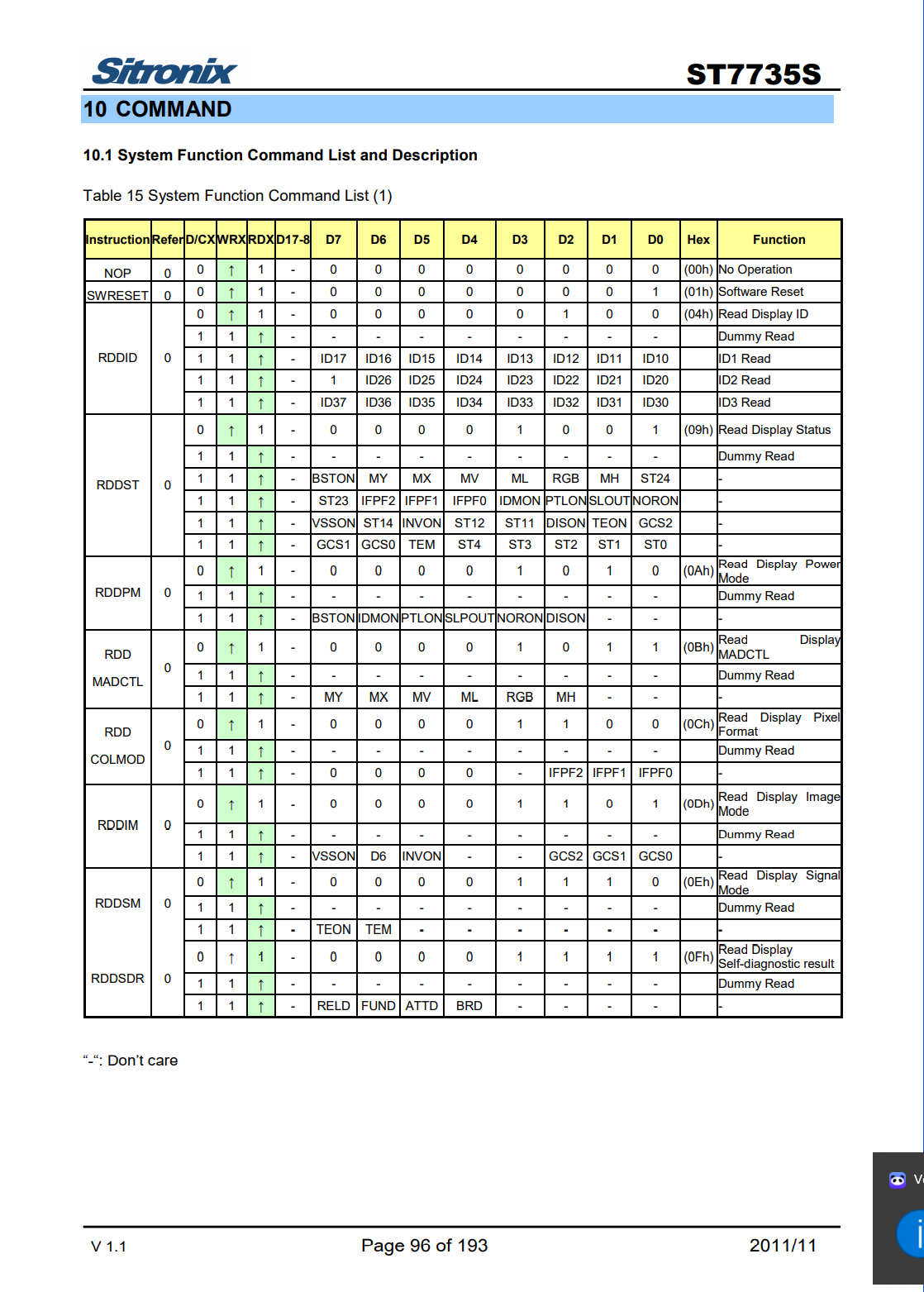

1.查閱Datasheet的96頁COMMAND的篇章

Datasheet96頁，在Instruction一欄中，看到SWRESET（Software Reset簡寫），再看D/CX一欄寫為0，即低電平，即表示命令（而D/CX高電平表示資料），及其后面所對應的功能Software Reset,直譯為“軟體復位”，實際也就是“螢屏重置”的功能，資料傳送有8位D7-D0，十六進制表示（Hex）為0x01，

1.很多Datasheet中（甚至計算機領域）很多命名都遵守見名知意的約定，讓人一下就能猜出它的意思，可讀性極高，
2.D/CX---->D表示Data資料的意思，C表示Command命令的意思
3.還有我們常說的片選信號CS------>Chip Select
4.R/W計算機術語---->讀和寫操作
5.還有專業Datasheet的，會在芯片引腳圖（就以D/C為例）C的頭上加上一撇，表示低電平有效，這讓閱讀Datasheet的工程師快速在圖中獲取資訊，必要時才去看文字介紹 ，正所謂–>先看目錄，后看內容，先看圖，后看文字

現在我寫個命令

void Lcd_WriteCmd(u8 Cmd)
Lcd_WriteCmd(0x01);//表示螢屏重置

現在我們完成一個挑戰，如何去讀TFT螢屏的ID
OK，看到RDDID，功能介紹為Read Display ID,看到D/Cx為0，知道是–>寫命令，按照D7-D0的順序HEX為0x04.

Lcd_WriteCmd(0x04);//表示Read Display ID 讀取ID

方法交給你們了，就自行探索了，不要怕英文，Datasheet專業術語都是固定的，Voltage總是萬年的電壓，Current總是萬年的電流，Current當時我在Datasheet中認為是形容詞------>”當前的“ , 被我大學老師笑話了一頓，每次看到這個單詞，腦海中總是浮現那個情景，哈哈！

2.程式實戰軟體模擬SPI

//SCL--->主機的時鐘信號
void SPI_WriteData(u8 Data)
{
    unsigned char i=0;
    for(i=8;i>0;i--)
    {
        if(Data&0x80)
            LCD_SDA_HIGH;
        else
            LCD_SDA_LOW;
        LCD_SCL_LOW;
        LCD_SCL_HIGH; //表示SCL時鐘信號處于上升沿，開始一位資料傳送
        Data<<=1;
    }
}

/*在上面SPI_WriteData（）函式基礎上再進行封裝，在CS片選信號拉低的情況下，
操作D/C----->(96頁Datasheet中,高電平表示資料，低電平表示命令)
分別封裝成寫命令Lcd_WriteCmd(Cmd)函式和寫資料Lcd_WriteData(Data)函式*/
//RS命令和資料切換，命令低電平有效，資料高電平有效

void Lcd_WriteCmd(u8 Cmd)
{
    LCD_CS_LOW;//CS片選信號低電平有效
    LCD_DC_LOW; //命令
    SPI_WriteData(Cmd);
    LCD_CS_HIGH;

}

void Lcd_WriteData(u8 Data)
{
    LCD_CS_LOW;
    LCD_DC_HIGH; //資料
    SPI_WriteData(Data);
    LCD_CS_HIGH;

}

/*在SPI_WriteData（）基礎上封裝成16bit處理*/
void Lcd_WriteData_16bit(u16 Data)
{
    LCD_CS_LOW;
    LCD_DC_HIGH;
    SPI_WriteData(Data>>8);//
    SPI_WriteData(Data);
    LCD_CS_HIGH;
}

/*同時寫命令和資料*/
void Lcd_WriteReg(u8 Cmd,u8 Data)
{
    Lcd_WriteCmd(Cmd);
    Lcd_WriteData(Data);
}

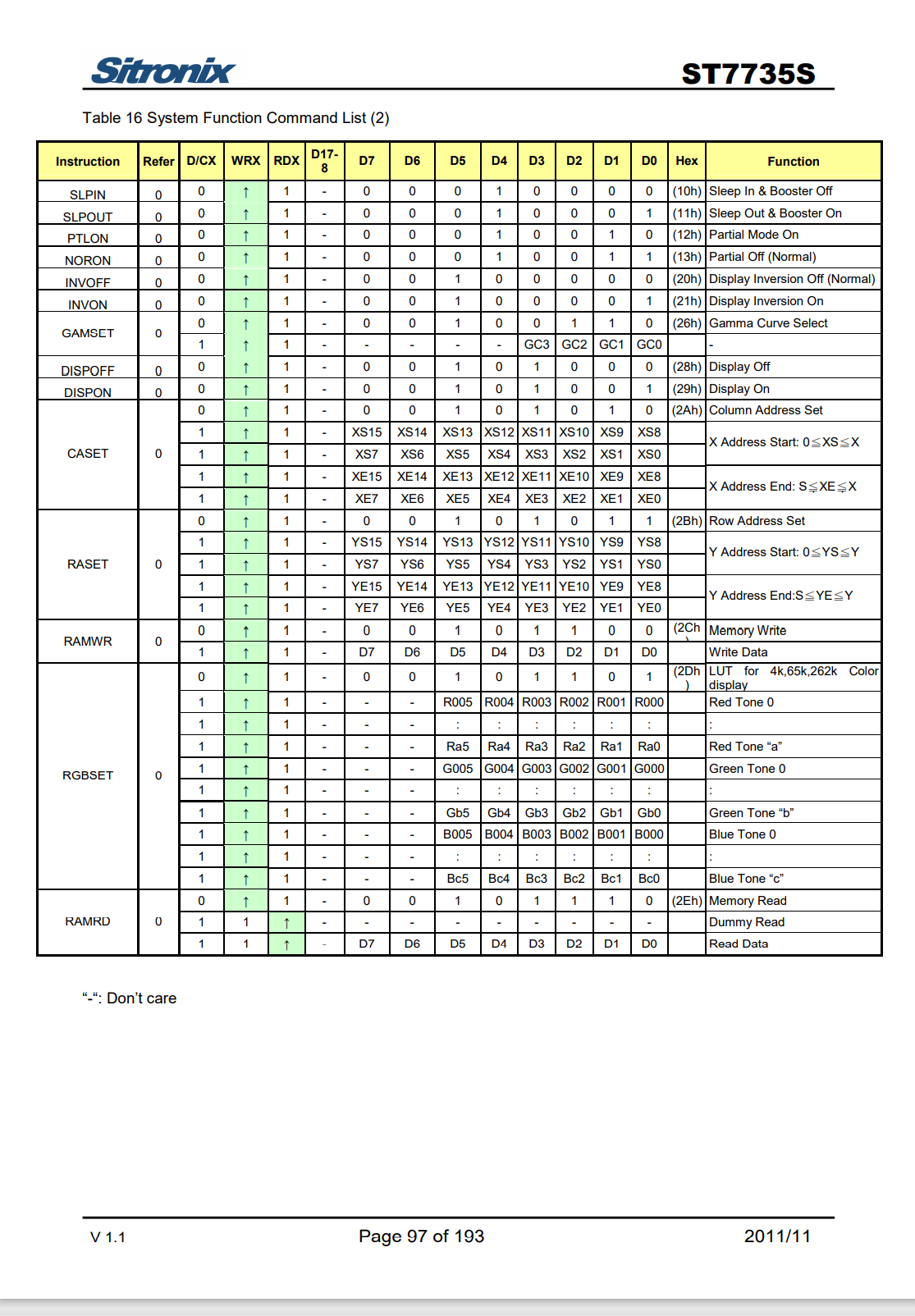

3.查閱Datasheet的97頁COMMAND的篇章

通過對Datasheet中的command篇章的配置資訊，可幫助我們對TFT液晶屏上完成我們想要的功能配置

1.Column Address Set 列地址設定（Datasheet中Instruction簡寫為CASET,后方Function一欄有更詳細的功能介紹）
2.Row Address Set 行地址設定 （Datasheet中Instruction簡寫為RASET）
3.Memory Write（Datasheet中Instruction簡寫為RAMWR）

Lcd_WriteCmd(0x2A); //列地址設定命令
Lcd_WriteCmd(0x2B); //行地址設定命令
Lcd_WriteCmd(0x2C); //Memory Write填充

/*************************************************
函式名：LCD_Set_Region
功能：設定lcd顯示區域，在此區域寫點資料自動換行
入口引數：xy起點和終點
回傳值：無
*************************************************/
void Lcd_SetRegion(u16 x_start,u16 y_start,u16 x_end,u16 y_end)
{
	Lcd_WriteCmd(0x2a);
	Lcd_WriteData(0x00);
	Lcd_WriteData(x_start);//Lcd_WriteData(x_start+2);
	Lcd_WriteData(0x00);
	Lcd_WriteData(x_end+2);

	Lcd_WriteCmd(0x2b);
	Lcd_WriteData(0x00);
	Lcd_WriteData(y_start+0);
	Lcd_WriteData(0x00);
	Lcd_WriteData(y_end+1);

	Lcd_WriteCmd(0x2c);
}

????計算機最讓人著迷之處，也是最偉大的思想之一就是“封裝”，當然也為后來者的學習道路留下了重重障礙，頗有一種“只見樹木，不見森林”的現象，容易為了細節而迷失其中，迷霧重重，

????在《Linux kernel development》一文中，序言有這樣一句話：但是所有人都必須直面一個問題:內核的學習曲線變得越來越長,也越來越陡峭，系統規模不斷擴大,復雜程度不斷提高，雖然現在的內核開發者對內核的掌握越發爐火純青,但新手卻無法跟上內核發展的步伐,長此以往將出現青黃不接的斷層，

????最近知乎看到這句話(鄭培柱 - 知乎 (zhihu.com)—>“對于求知欲特別強的人，有時候一定要學會“淺嘗輒止”，充分利用前輩經驗，避免陷入技術的誤區，比如放著公式不用，非得自己用二重積分推導一遍，”說的簡直不能再好，當初我也是這樣跌跌撞撞過來的，很有感觸，
