并行通信與并行介面
并行通信就是把一個字符的各位同時用幾根線進行傳輸，傳輸速度快，資訊率高，
電纜要多，隨著傳輸距離的增加，電纜的開銷會成為突出的問題，所以，并行通信
用在傳輸速率要求較高，而傳輸距離較短的場合，
Intel 8255A是一個通用的可編程的并行介面芯片，它有三個并行I/O口，又可通過
編程設定多種作業方式，價格低廉，使用方便，可以直接與Intel系列的芯片連接使用，
在中小系統中有著廣泛的應用，

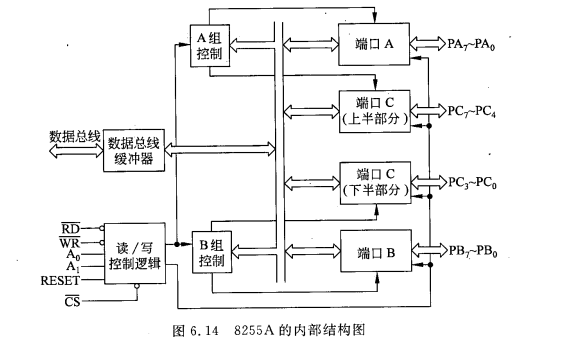

8255A內部結構
1、資料埠A、B、C
- A口：是一個獨立的8位I/O口，它的內部有對資料輸入/輸出的鎖存功能；
- B口：也是一個獨立的8位I/O口，僅對輸出資料的鎖存功能，
- C口：可以看作是一個獨立的8位I/O口；也可以看作是兩個獨立的4位I/O口，也是僅對輸出資料進行鎖存，
2、A組控制和B組控制
3、讀/寫控制邏輯電路
- 讀/寫控制邏輯電路負責管理8255A的資料傳輸程序，它接收片選信號及系統讀信號、寫信號、復位信號RESET，還有來自系統地址總線的選擇埠的信號A0和A1，
4、資料總線緩沖器
- 8位的雙向的三態緩沖器，8255A正是通過它與系統總線相連，輸入資料、輸出資料以及CPU發給8255A的控制字都是通過這個緩沖器傳遞的，
8255A的芯片引腳信號
1、和外設相連的信號
- PA7~PA0 A埠資料信號,用來連接外設；
- PB7~PB0 B埠資料信號,用來連接外設；
- PC7~PC0 C埠資料信號,用來連接外設或者作為控制信號，
2、和CPU一邊相連的信號
- RESET：復位信號，高電平有效，輸入，用來清除8255A的內部暫存器，并置A口，B口，C口均為輸入方式；
- D7~D0：8位，雙向，三態資料線，用來與系統資料總線相連；
- CS：片選，輸入，用來決定芯片是否被選中，CS有效時，讀寫信號才對8255A有效；
- RD：讀信號，輸入，控制8255A將資料或狀態資訊送給CPU；
- WR：寫信號，輸入，控制CPU將資料或控制資訊送到8255A；

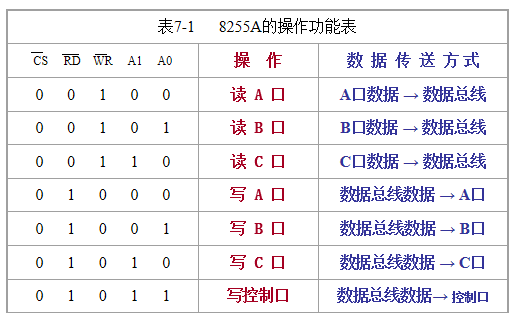

- A1、A0 埠選擇信號，A1、A0為00，選中A埠；為01時，選中B埠；為10時，選中C埠；為11時，選中控制口，
8255A的控制字
8255A用指令在控制埠中設定控制字來決定其作業，方式選擇控制字中，埠A和
埠C的高4位為一組，埠B和埠C的低4位為一組，
第7位稱為識別符號，D7為1稱為方式選擇控制字的識別符號，D7為0稱為C埠的按位置
0置1的控制字的識別符號，
控制字有兩類：

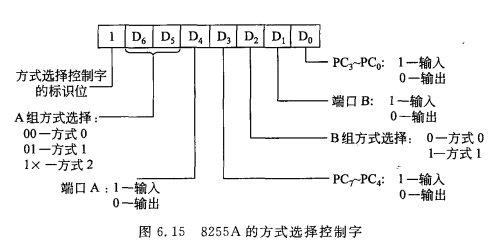

1、方式選擇控制字

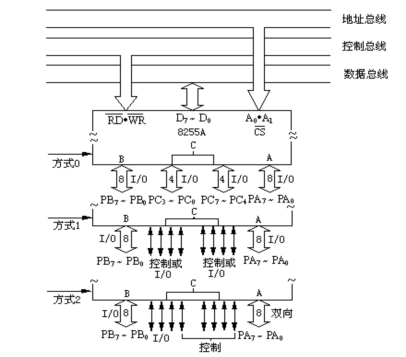

- 8255A有三種基本作業方式
- 方式0：基本的輸入/輸出方式； 適用于無條件傳送和查詢方式的介面電路，A、B、C三個埠均可 ，
- 方式1：選通是輸入/輸出方式； 適用于查詢和中斷方式的介面電路，A 、B兩個埠均可，
- 方式2：雙向傳輸方式， 適用于與雙向傳送資料的外設，只有A埠才有，適用于查詢和中斷方式的介面電路，
- 埠A可作業在三種作業方式下的任一種，埠B只能作業在方式0或方式1，埠C配合埠A和埠B作業，只有埠A能作業在方式2，
- 歸為同一組的兩個埠可分別作業在輸入方式和輸出方式，
2、埠C置1/置0控制字
- C埠置1/置0控制字盡管是針對埠C進行操作，但必須寫入控制埠，而不是寫入C埠，
8255的作業方式
1、方式0
- 為一種簡單的輸入/輸出方式，沒有規定固定的應答聯絡信號，可用A，B，C三個口的任一位充當查詢信號，其余I/O口仍可作為獨立的埠和外設相連，
- 方式0的應用場合有兩種：一種是同步傳送；一種是查詢傳送，
- 任何一個埠可作為輸入口，也可作為輸出口，各埠之間沒有規定必然的關系，
- 各個埠的輸入或輸出，可以有16種不同的組合，所以可以適用于多種使用場合
方式0輸入時序:
方式0輸出時序:
2、方式1
（1）輸入
- 方式1是一種選通I/O方式，
- A口和B口仍作為兩個獨立的8位I/O資料通道，可單獨連接外設，通過編程分別設定它們為輸入或輸出，
- 而C口則要有6位(分成兩個3位)分別作為A口和B口的應答聯絡線，其余2位仍可作業在方式0，可通過編程設定為輸入或輸出，

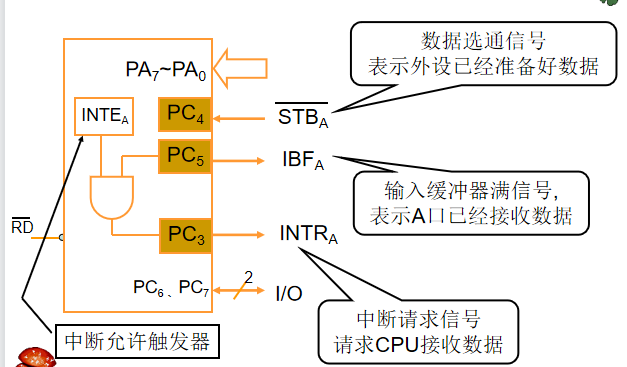

方式1輸入引腳：A埠

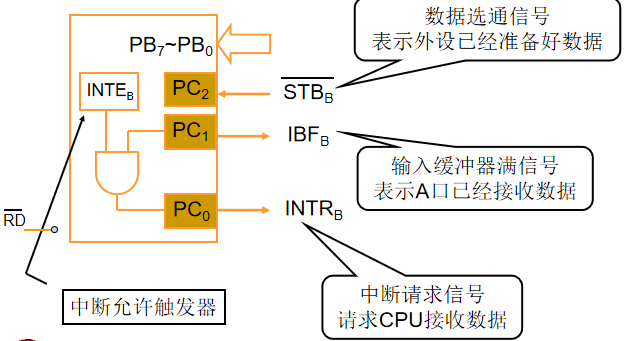

方式1輸入引腳：B埠
方式1需借用埠C用做聯絡信號，同時還具有中斷請求和屏蔽功能
方式1輸入聯絡信號
- STB——選通信號，低電平有效
由外設提供的輸入信號，當其有效時，將輸入設備送來的資料鎖存至8255A的輸入鎖存器 - IBF——輸入緩沖器滿信號，高電平有效
8255A輸出的聯絡信號，當其有效時，表示資料已鎖存在輸入鎖存器,作為STB的回答信號
STB和IBF是外設和8255A間的一對應答聯絡信號，為的是可靠地輸入資料 - INTR——中斷請求信號，高電平有效
8255A輸出的信號，可用于向CPU提出中斷請求，要求CPU讀取外設資料
INTR置位的條件是STB為高，且IBF為高，INTE為高， - INTE——中斷允許信號，8255A的中斷由中斷允許觸發器INTE控制，置位允許中斷，復位禁止中斷，對INTE的操作通過寫入埠C的對應位實作，INTE觸發器對應埠C的位是作應答聯絡信號的輸入信號的哪一位，只要對那一位置位/復位就可以控制INTE觸發器，
選通輸入方式下，埠A的INTEA對應PC4置位來實作，埠B的INTEB對應PC2置位來實作，

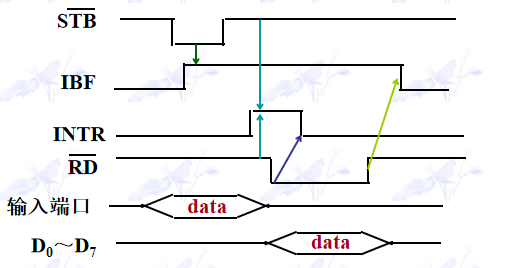

方式1輸入時序
（2）輸出

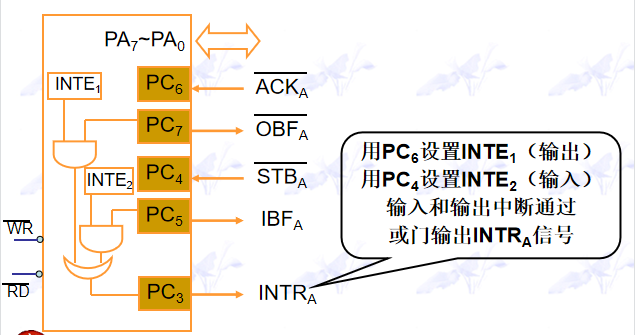

方式1輸出引腳：A埠

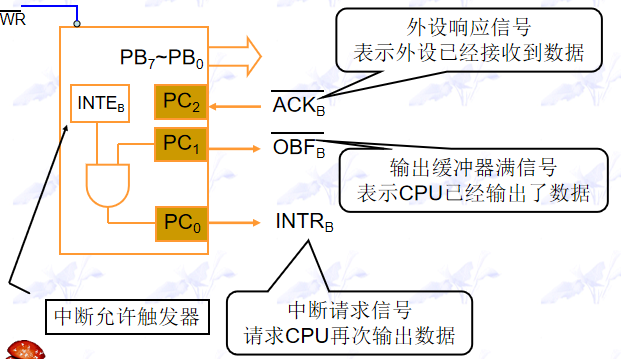

方式1輸出引腳：B埠

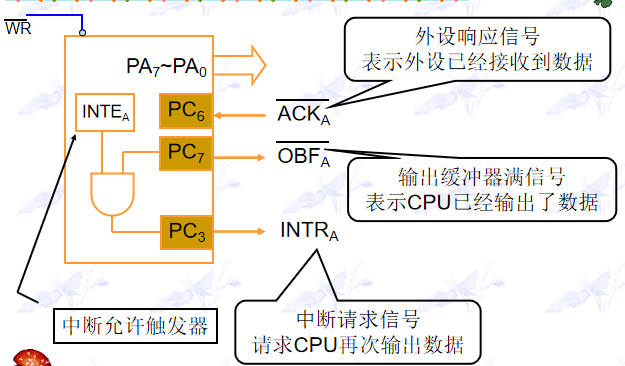

埠A的INTEA對應PC6
埠B的INTEB對應PC2
方式1輸出聯絡信號
- OBF——輸出緩沖器滿信號，低有效
8255A輸出給外設的一個控制信號，當其有效時，表示CPU已把資料輸出給指定的埠，外設可以取走 - ACK——回應信號，低有效
外設的回應信號，指示8255A的埠資料已由外設接受
OBF和ACK是外設和8255A間的一對應答聯絡信號，為的是可靠地輸出資料 - INTR——中斷請求信號，高有效
當輸出設備已接受資料后，8255A輸出此信號向CPU提出中斷請求，要求CPU繼續提供資料

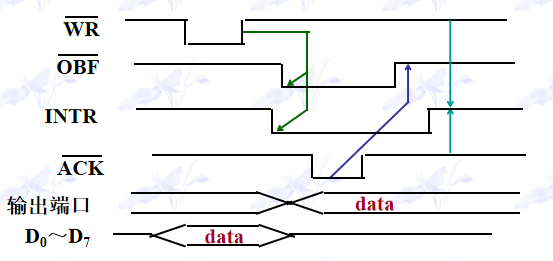

方式1輸出時序
3、方式2（雙向方式）
- 方式2將方式1的選通輸入輸出功能組合成一個雙向資料埠，可以發送資料和接收資料
- 只有埠A可以作業于方式2，需要利用埠C的5個信號線，其作用與方式1相同
- 方式2的資料輸入程序與方式1的輸入方式一樣
- 方式2的資料輸出程序與方式1的輸出方式有一點不同：資料輸出時8255A不是在OBF有效時向外設輸出資料，而是在外設提供回應信號ACK時才送出資料
方式2雙向引腳

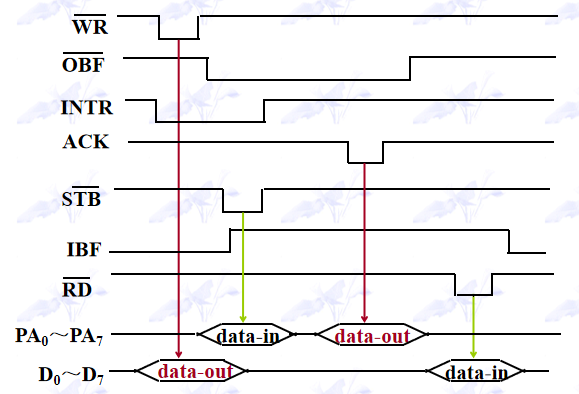

方式2雙向時序
