前言
按專案需求，近期除錯了W25Q32芯片，W25Q系列芯片是華邦公司推出的大容量SPI FLASH產品，W25Q32是3V，32M-bit 串行閃存，具有雙通道和四通道的SPI，
初始使用了正點原子mini開發板,配備了W25Q64芯片，
先下載了記憶芯片相應的資料手冊，
32：
https://download.csdn.net/download/weixin_51218153/71992305
64：
https://download.csdn.net/download/weixin_51218153/71994101
一、硬體和資料手冊部分翻譯

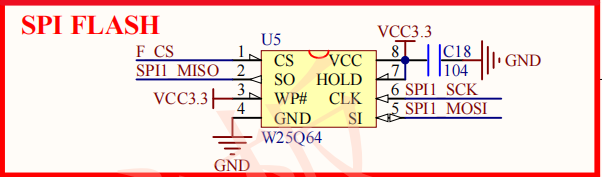

1.W25Q64硬體設計

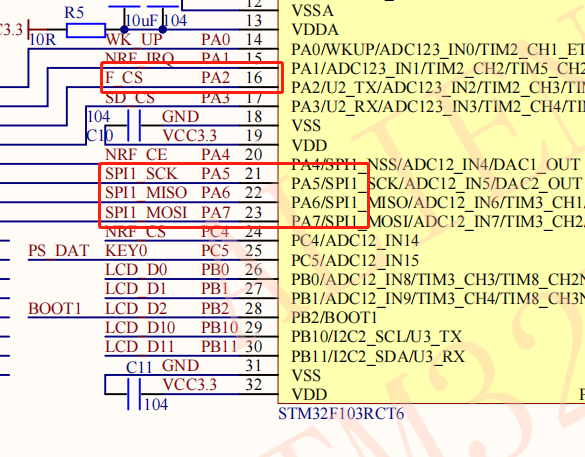

F_CS 、SPI_MISO、SPI_MOSI和SPI_SCK四個引腳與單片機的IO口連接，是單片機的硬體SPI介面，也可以通過普通IO口來模擬SPI協議，SPI還可以使用DMA，
2.資料手冊解讀

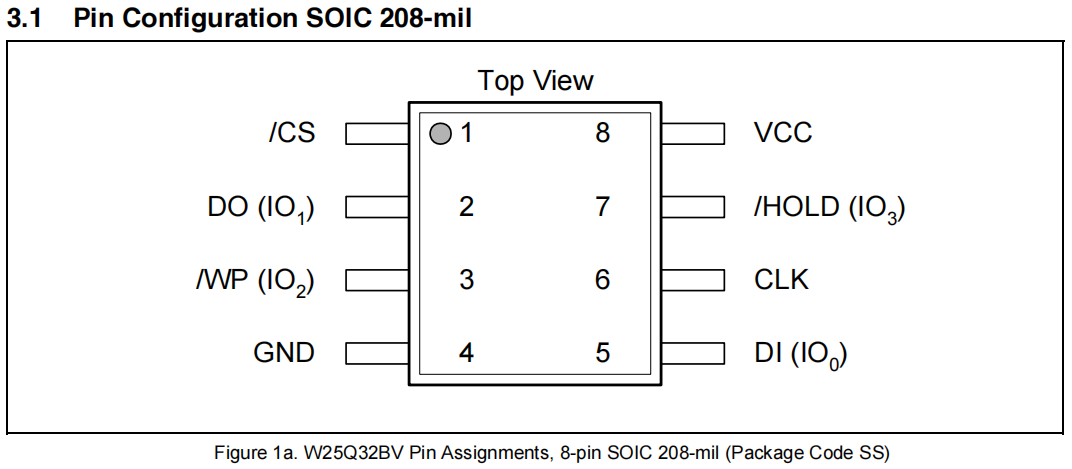

8引腳 SOIC 208-mil 封裝的芯片，如下圖：

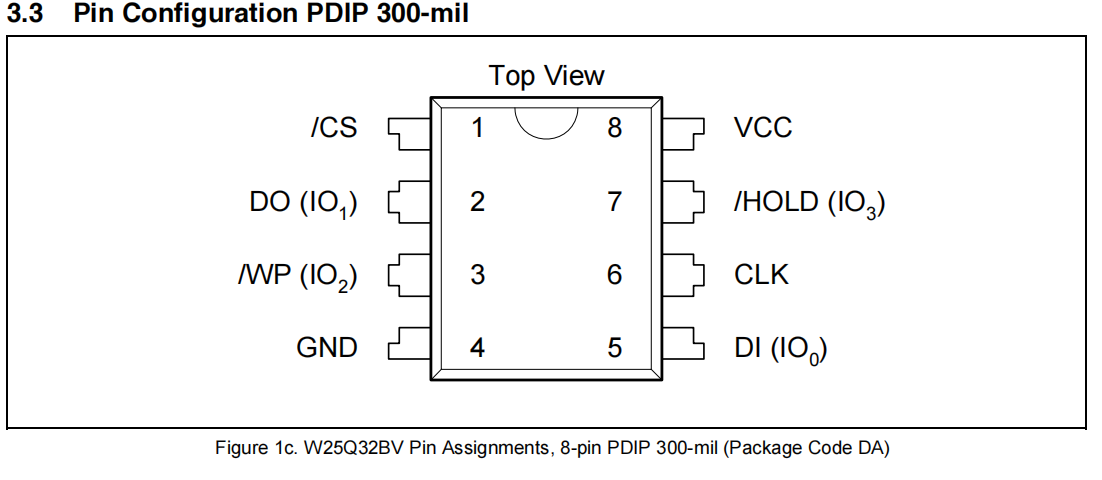

引腳配置：

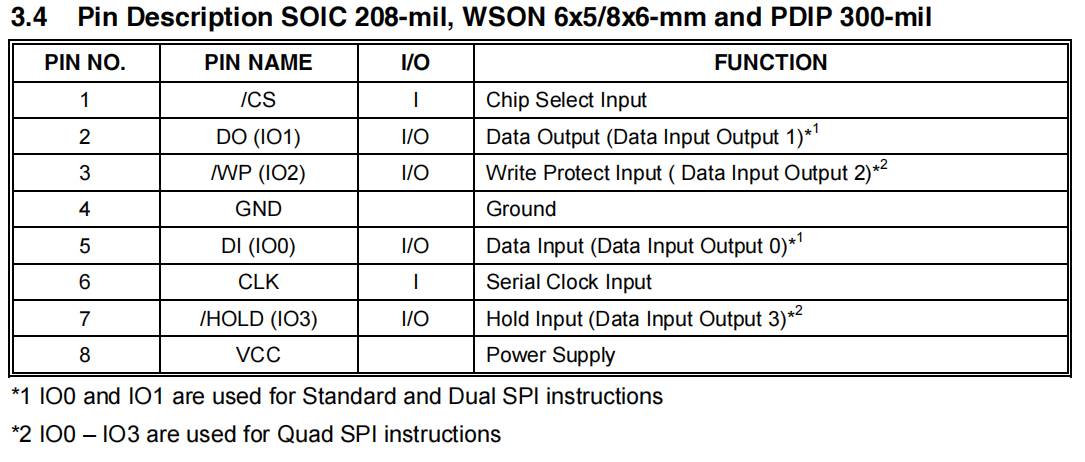

引腳描述：
片選：/CS、資料輸出：DO(IO1)、資料輸入：DI(IO0)、GND(接地)、串行時鐘輸入信號：CLK、寫入保護輸入（寫保護）：\WP（IO2）

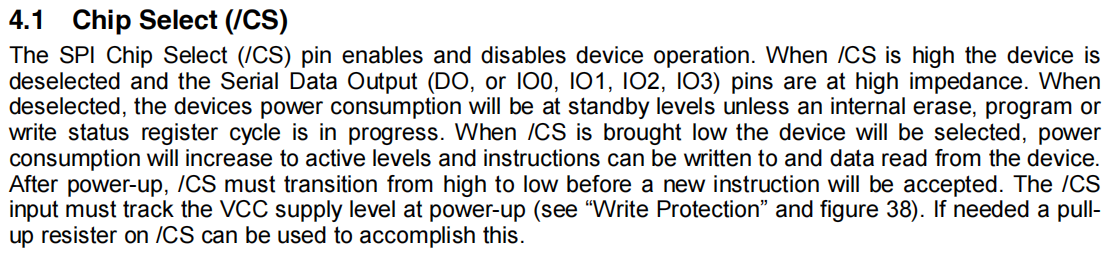

片選 \CS:
待翻譯補充，

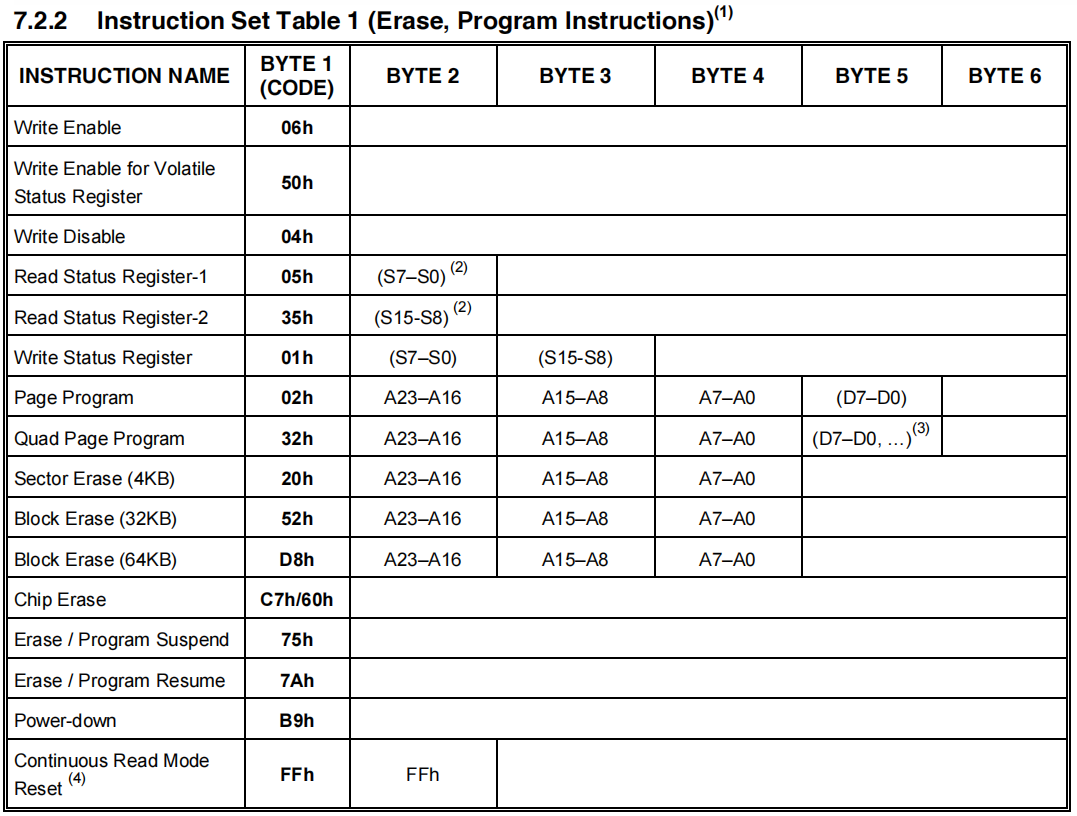

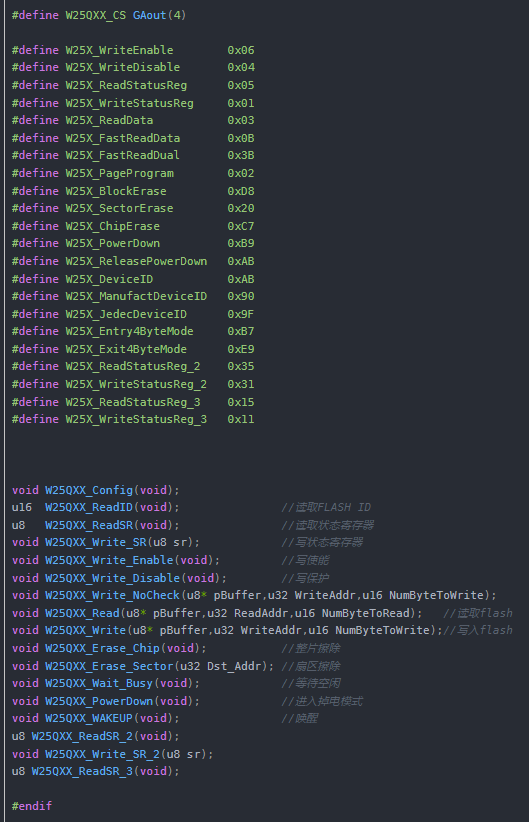

二、指令
Write Enable：允許寫入
Write Enable for Volatile Status Register ：寫入啟用的狀態暫存器
Write Disable：禁止寫入
Read Status Register-1：讀取狀態暫存器1
Read Status Register-2
Write Status Register：寫入狀態暫存器
Page Program：頁面程式
Sector Erase (4KB)：扇區擦除
Block Erase (32KB)：塊擦除
Block Erase (64KB)
Chip Erase：芯片擦除
Erase / Program Suspend：擦除/程式暫停
Erase / Program Resume：洗掉/程式恢復
Power-down：斷電
Continuous Read Mode Reset (4)：連續讀取模式重置
