一、題目要求

1、Flash地址空間的資料讀取，stm32f103c8t6只有20KB 記憶體（RAM）供程式代碼和陣列變數存放，因此，針對內部Flash的總計64KB存盤空間(地址從0x08000000開始），運行一次寫入8KB資料，總計復位運行代碼4次，將32KB資料寫入Flash，并驗證寫入資料的正確性和讀寫速率，

2、基于片內Flash的提示音播放程式，

1）實驗資料準備：用Adobe audition或goldwave等音頻編輯軟體錄制“您好歡迎光臨！”的幾秒鐘的聲音（8khz采樣、8bit量化編碼的單聲道wav格式），確保音頻資料盡量小（最大不超64KB），然后編程將其分批次寫入stm32f103c8t6芯片內部flash區域，

2）數字音頻還原播放任務：編程讀取此段音頻，通過stm32f103c8t6自帶的DAC通道，轉換為模擬音頻進行播放，并用示波器觀察波形，用耳機/喇叭收聽，評判音樂還原效果；

提示：建議先用單音音頻（比如2000Hz的正弦波）的wav資料進行實驗，通過DAC或PCM音頻模塊能夠基本還原出原始正弦波聲音后，再用語音和音樂信號進行實驗，

二、Flash地址空間的資料讀取

1、Flash原理

不同型號的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 位元組，最大的則達到了 1024K 位元組，市面上 STM32F1 開發板使用的芯片是 STM32F103系列，其 FLASH 容量一般為 512K 位元組，屬于大容量芯片，

Flash的編程原理都是只能將1寫為0，而不能將0寫為1，所以在進行Flash編程前，必須將對應的塊擦除，即將該塊的每一位都變為1，塊內所有位元組變為0xFF，

STM32F1 的閃存（Flash）模塊：主存盤器、資訊塊、閃存存盤器介面暫存器

①主存盤器，該部分用來存放代碼和資料常數（如 const 型別的資料），對于大容量產品，其被劃分為 256 頁，每頁 2K 位元組，注意，小容量和中容量產品則每頁只有 1K 位元組，

②資訊塊，該部分分為 2 個小部分，其中啟動程式代碼，是用來存盤 ST 自帶的啟動程式，用于串口下載代碼，當 BOOT0 接 V3.3， BOOT1 接 GND 的時候，運行的就是這部分代碼，用戶選擇位元組，則一般用于配置寫保護、讀保護等功能，

③閃存存盤器介面暫存器，該部分用于控制閃存讀寫等，是整個閃存模塊的控制機構，對主存盤器和資訊塊的寫入由內嵌的閃存編程/擦除控制器(FPEC)管理；編程與擦除的高電壓由內部產生，

在執行閃存寫操作時，任何對閃存的讀操作都會鎖住總線，在寫操作完成后讀操作才能正確地進行；既在進行寫或擦除操作時，不能進行代碼或資料的讀取操作，

2、使用到的硬體及軟體

STM32F103C8T6、STlink
軟體：Keil、STM32CubeMX

3、CubeMX工程

建立工程的具體操作不再贅述，這里只提幾個地方

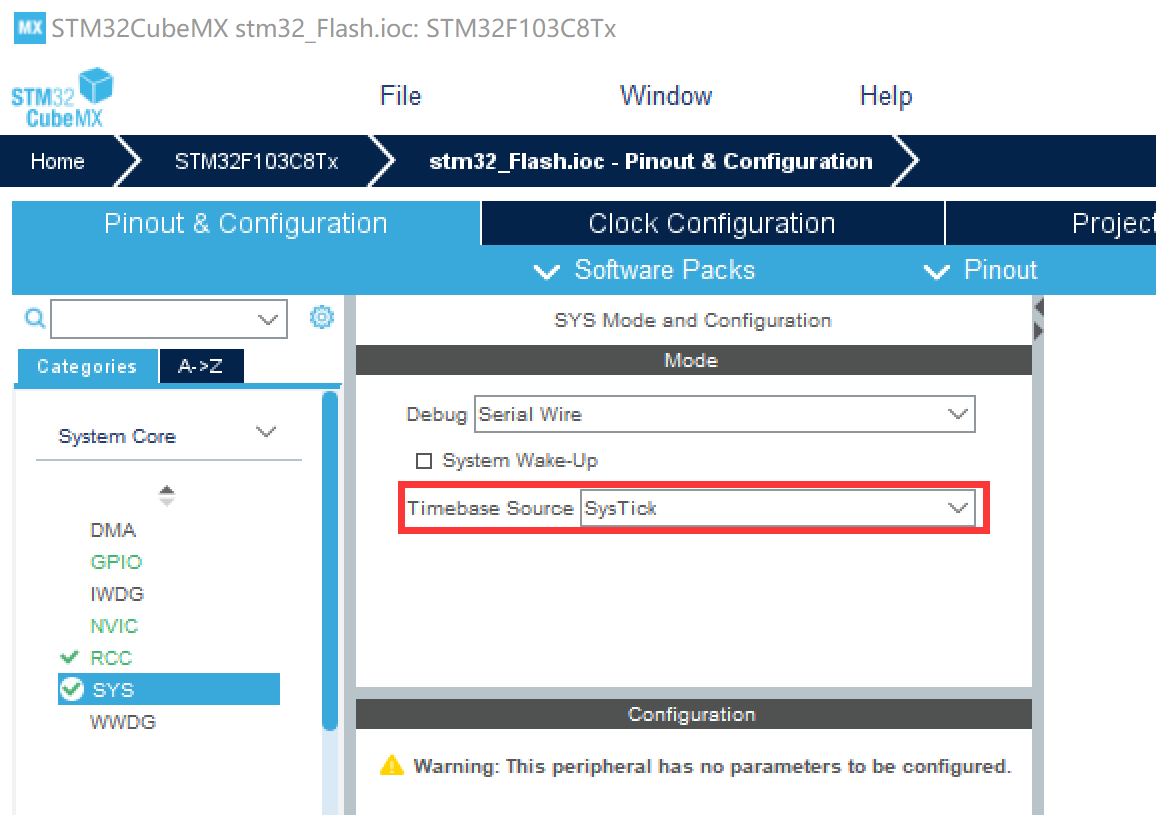

→ 定時器配置

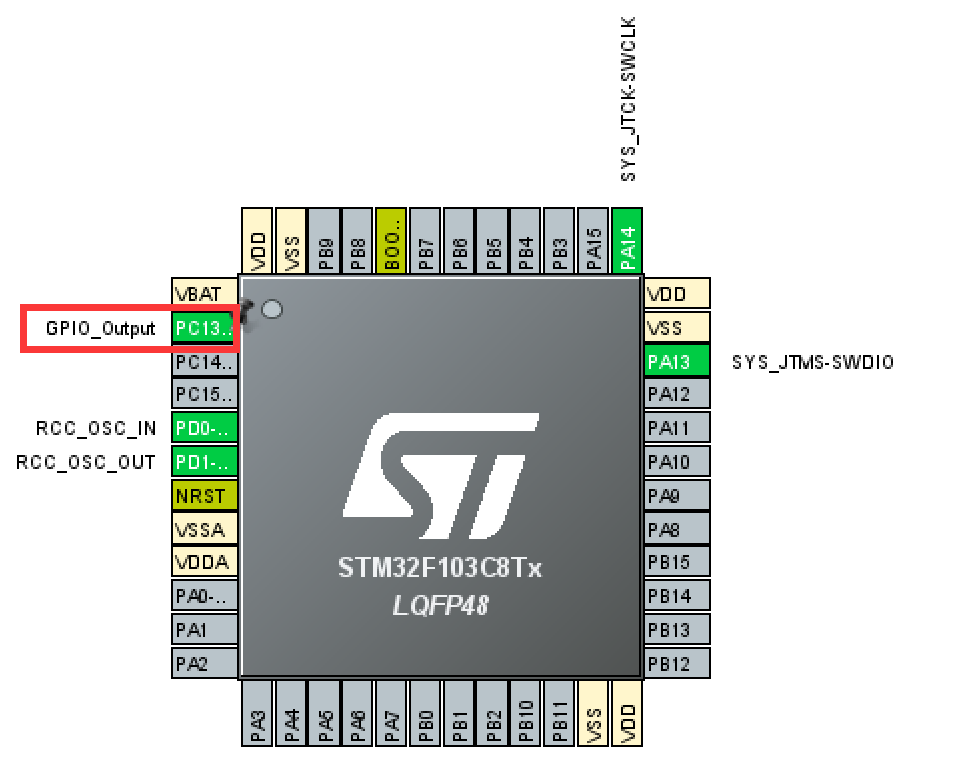

→ 管腳配置，對應外設c8t6本身設計好的PC13 LED燈

對應的GPIO設定

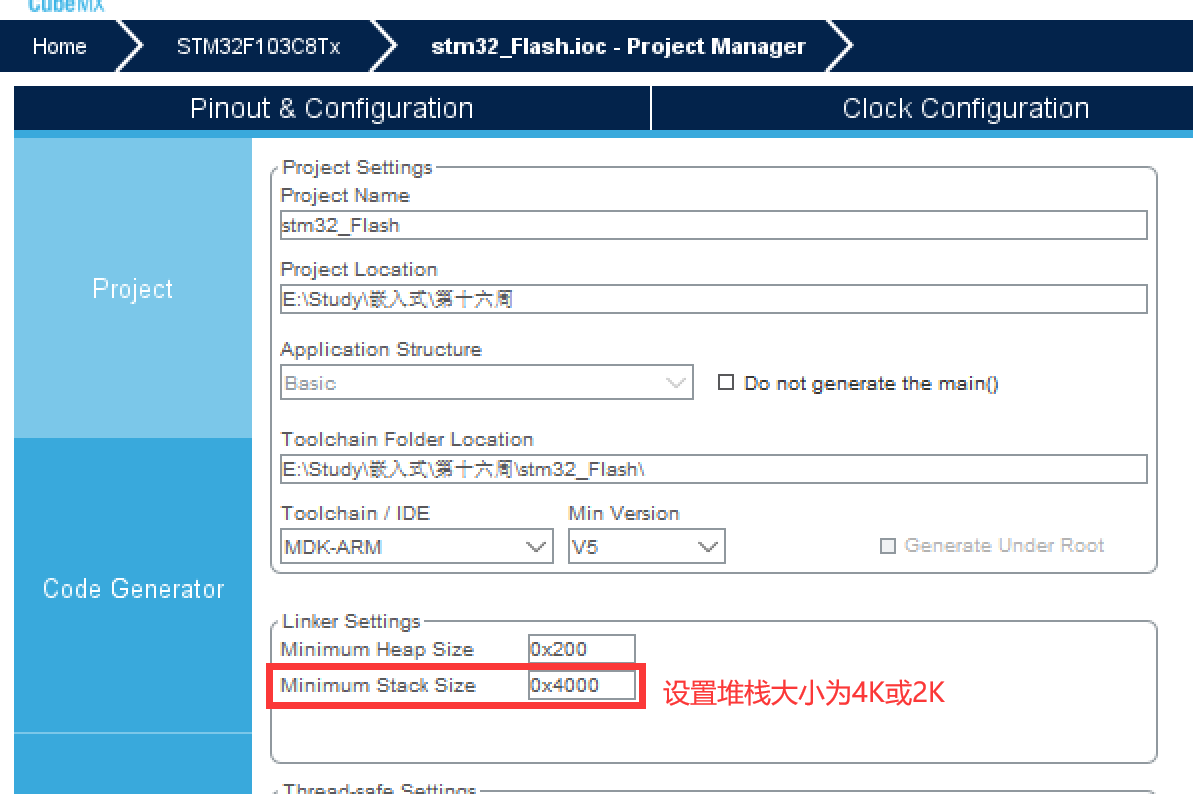

→ 設定堆疊大小

之后匯出即可

4、Keil代碼撰寫

工程原始碼鏈接（主：flash.h檔案需要自己重新加入到路徑中）
鏈接：https://pan.baidu.com/s/11Tn8TocHT8qithneDyKFIQ
提取碼：pmvn

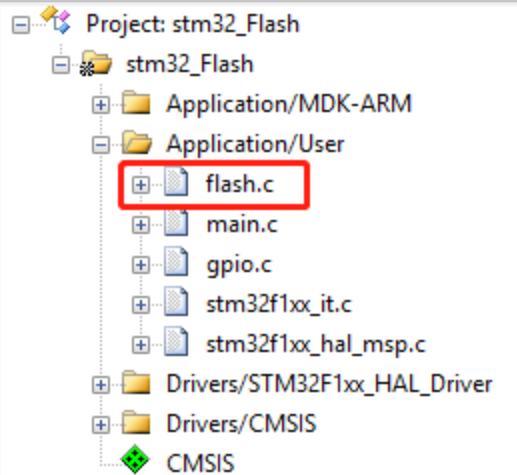

將事先準備好的flash.c 及flash.h加入到工程中

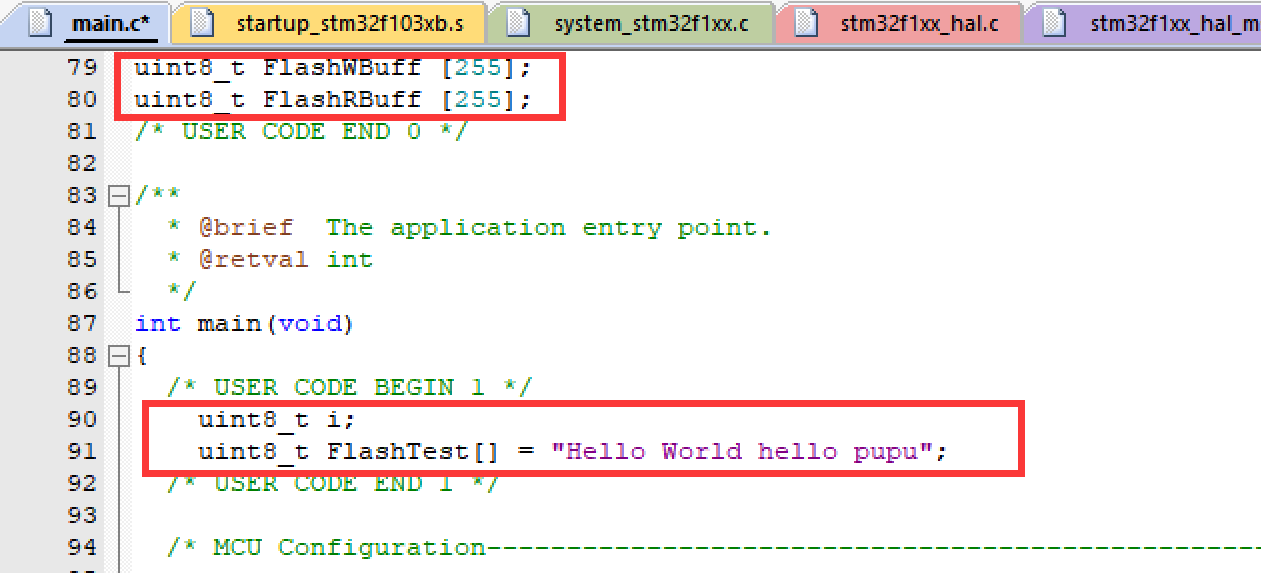

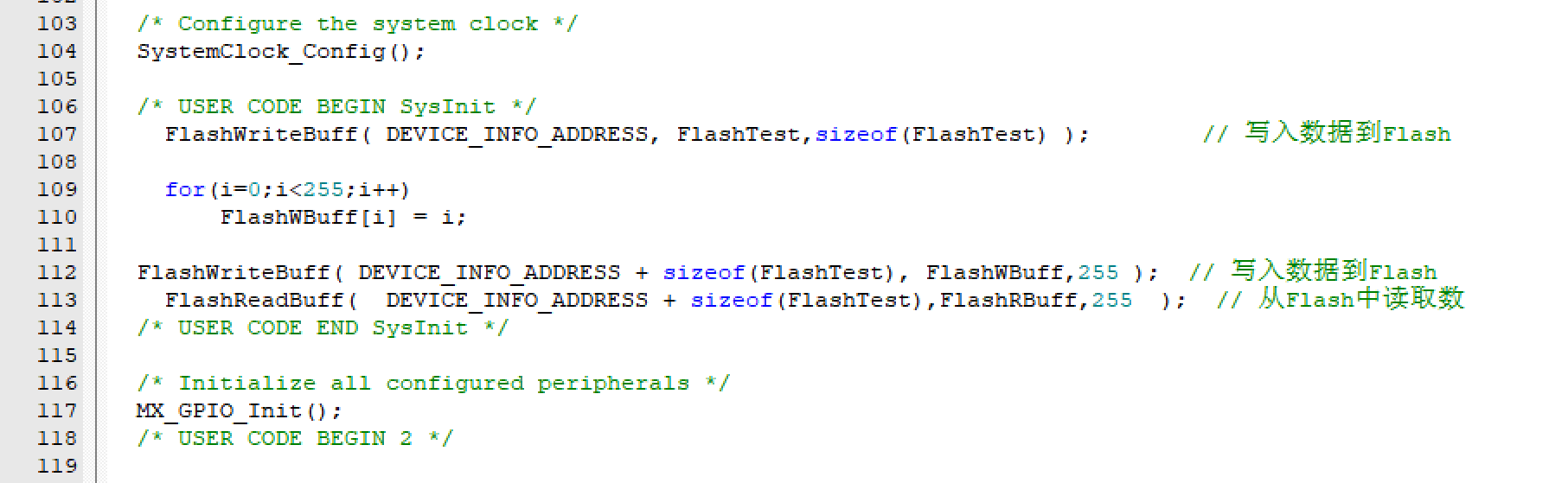

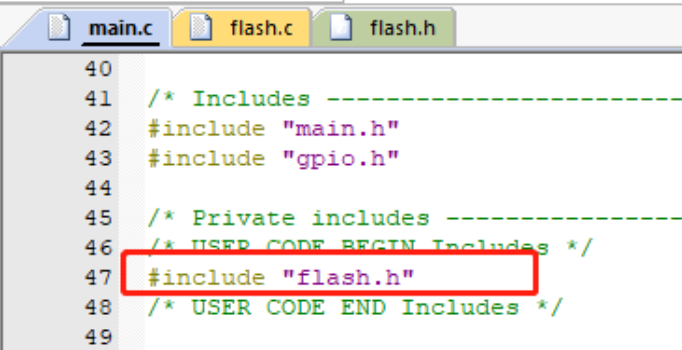

在main.c檔案中添加部分代碼

編譯無誤，進行除錯

5、STlink除錯說明

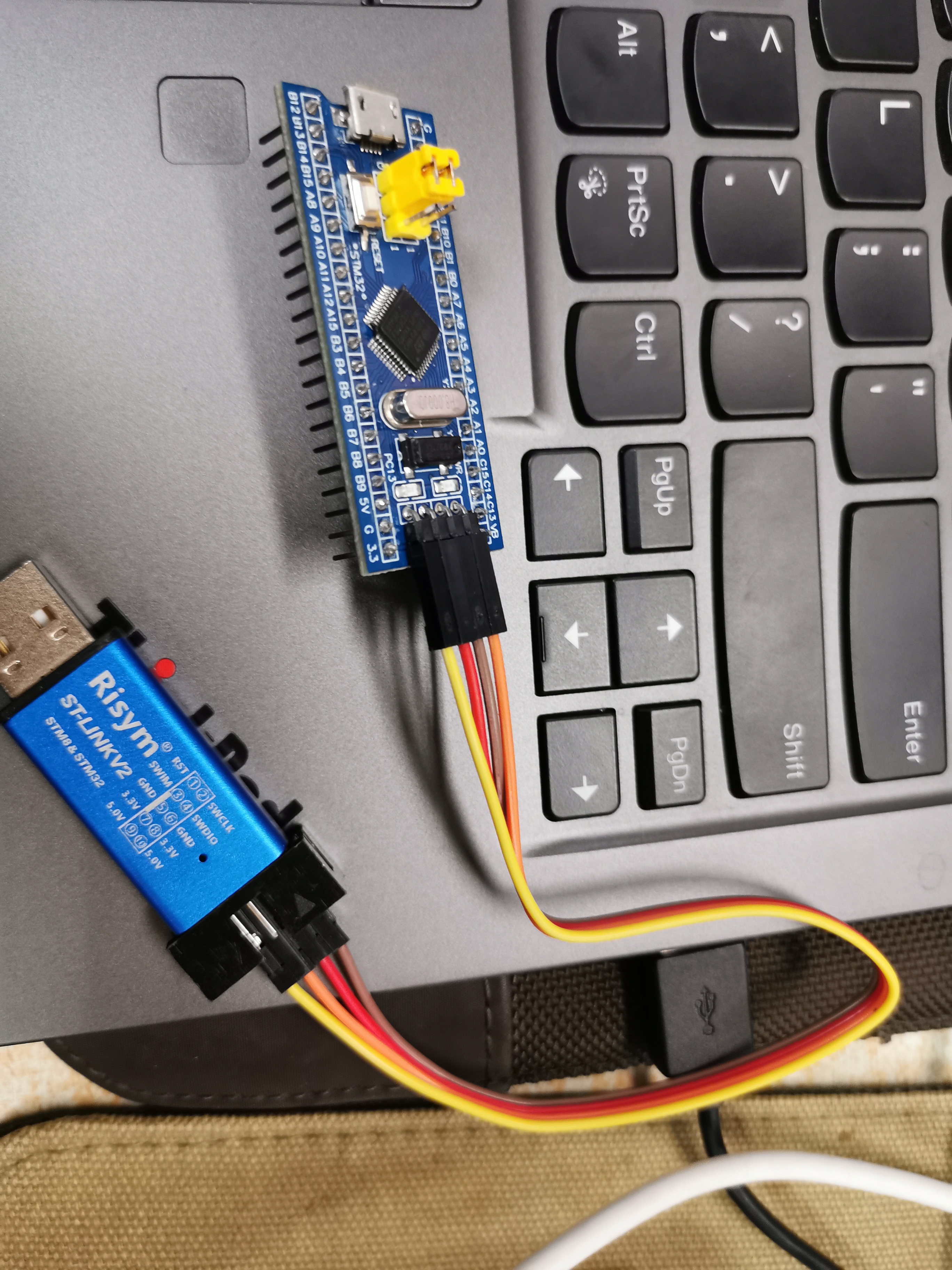

接線

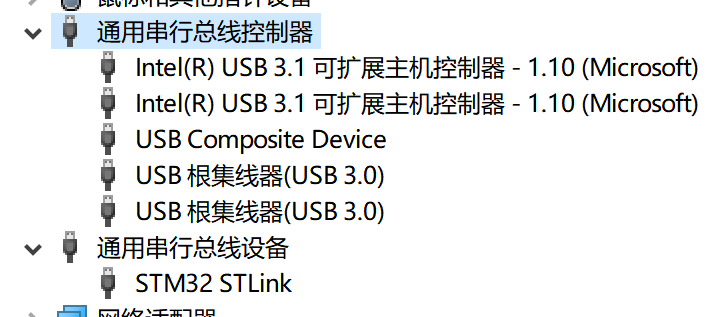

在電腦上下載好回應的ST-Link驅動，上電，可以看到STLink在電腦上顯示出來了

可以說明ST-Link 驅動已經安裝完成，接下來只需要在 mdk 工程里面配置一下 ST-Link即可，

回到Keil下，在魔法棒Option選項卡進行設定

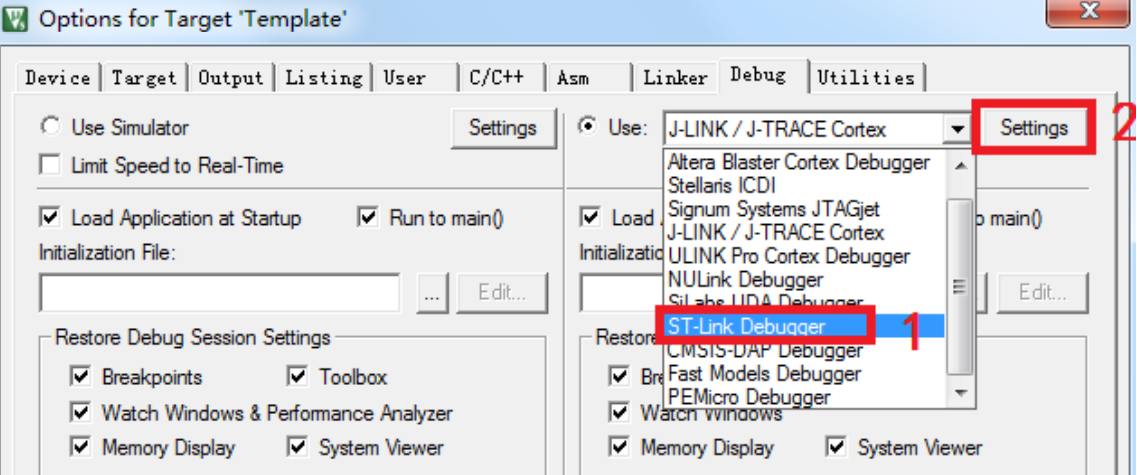

首先是選擇除錯器，如果使用的是 ST-Link，在 Debug 選項卡中，請選擇ST-Link Debugger,如果你使用的是 JLINK，那么需要選擇J-LINK/J-Trace Cortex，

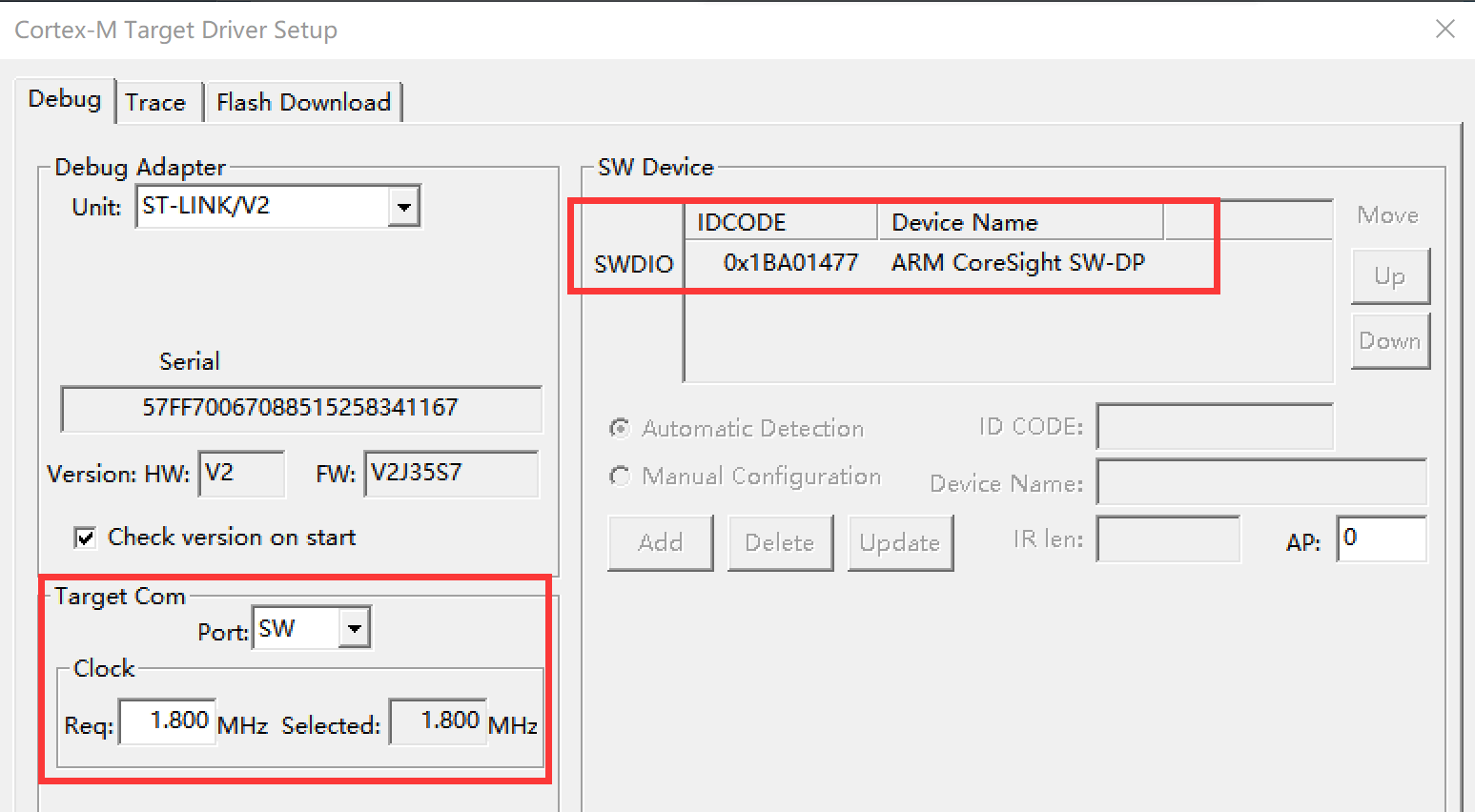

在選擇完除錯器之后，點擊右邊的 Setting 按鈕

如果右側IDCODE有顯示的話就是連接成功了

JTAG 模式和 SWD 模式使用方法都是一樣的，不同的是，SWD 介面除錯更加節省埠，一般情況下，為了節省更多的資源，建議大家使用 SWD 模式仿真，

之后，點紅框的箭頭就可以將程式燒錄到stm32中
注意：使用st-link和keil進行燒錄會嚴格檢查stm32型號，如果不是對應的型號燒錄會報錯，

6、除錯

進入debug，如果是仿真除錯的話，實際操作發現陣列沒有產生變化，
于是又用STlink又試了一下，以下主要是STlink除錯的程序，

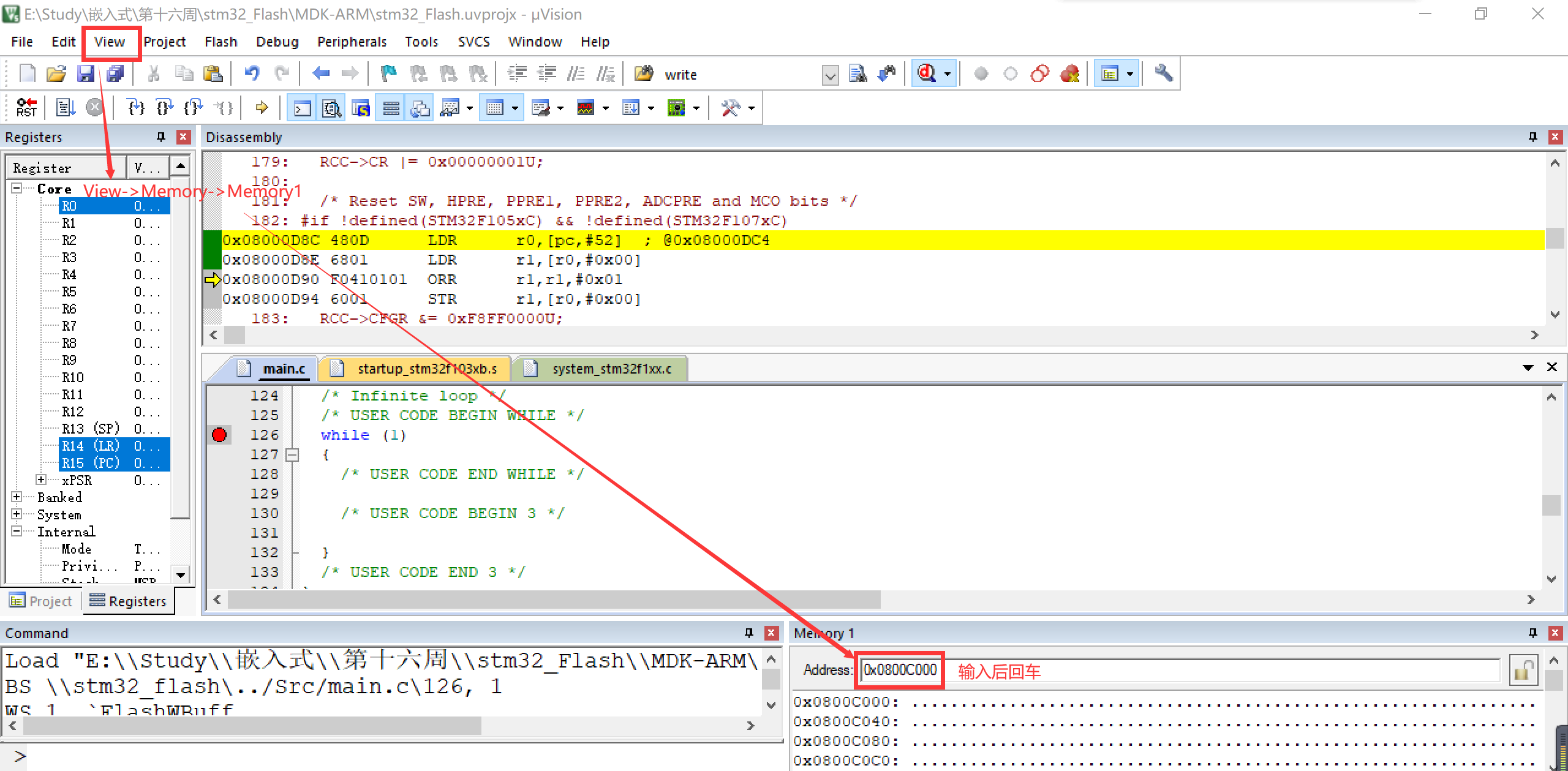

View->memory windows->memory 1打開記憶體觀察視窗，并在地址欄中輸入：0x800c000,觀察將要修改的flash區間區容：

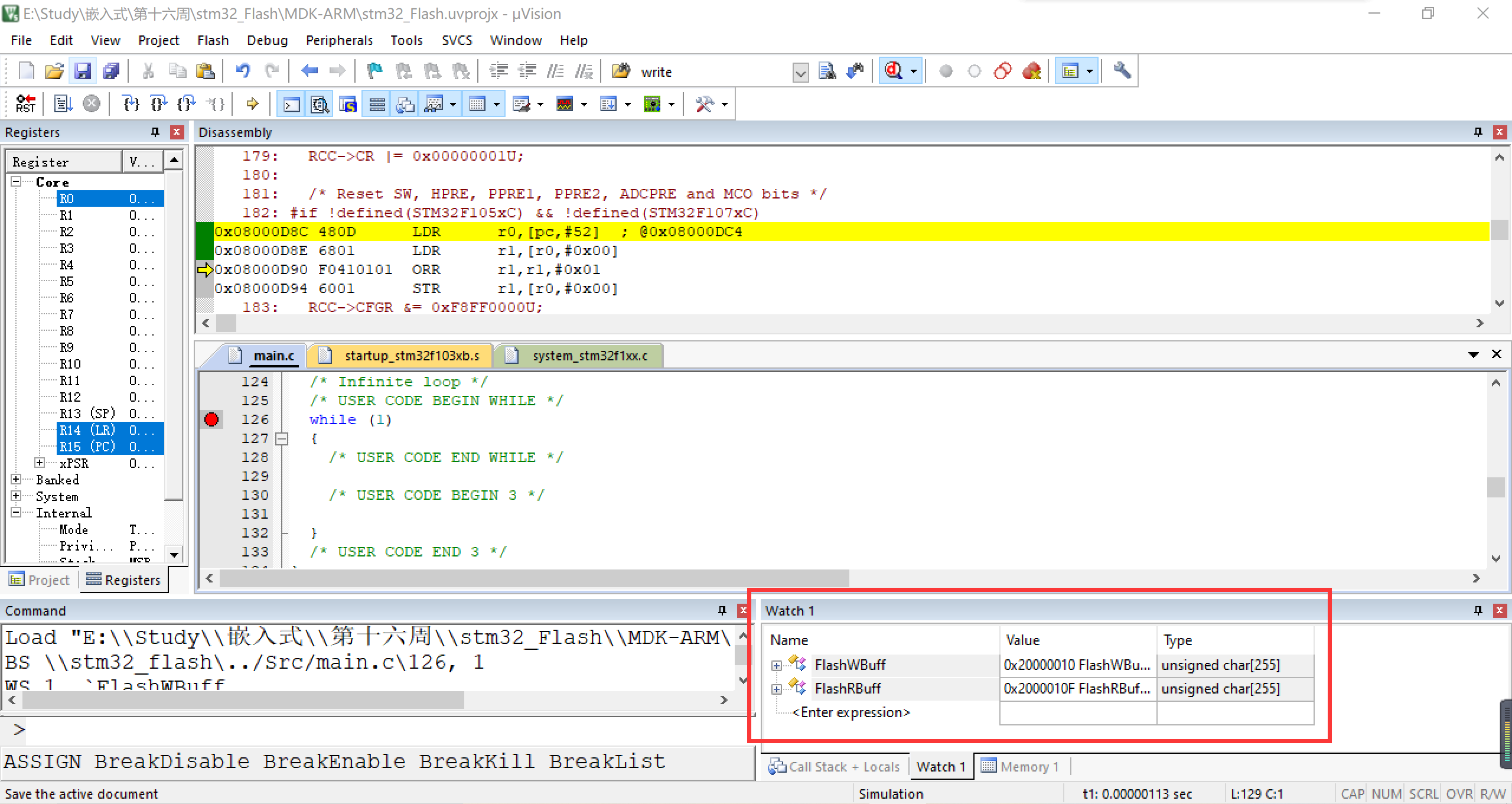

View->Watch windows->Watch 1打開一個變數觀察視窗，將變數FlashWBuff 和 FlashRBuff加入到 Watch 1 觀察視窗：

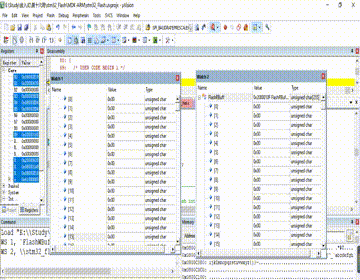

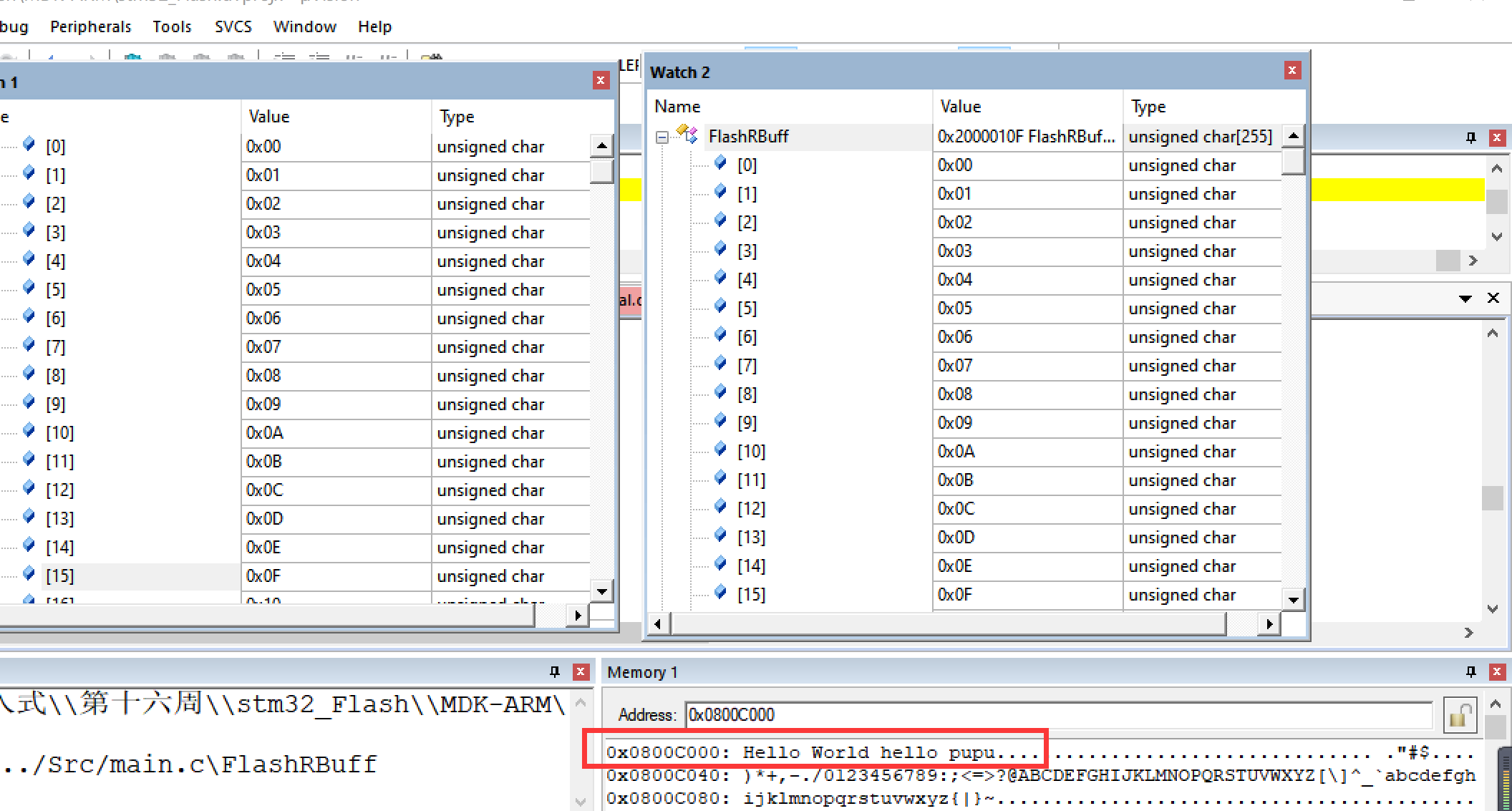

全速運行程式，可以看到陣列FlashRBuff中內容與陣列FlashWBuff中內容一樣了

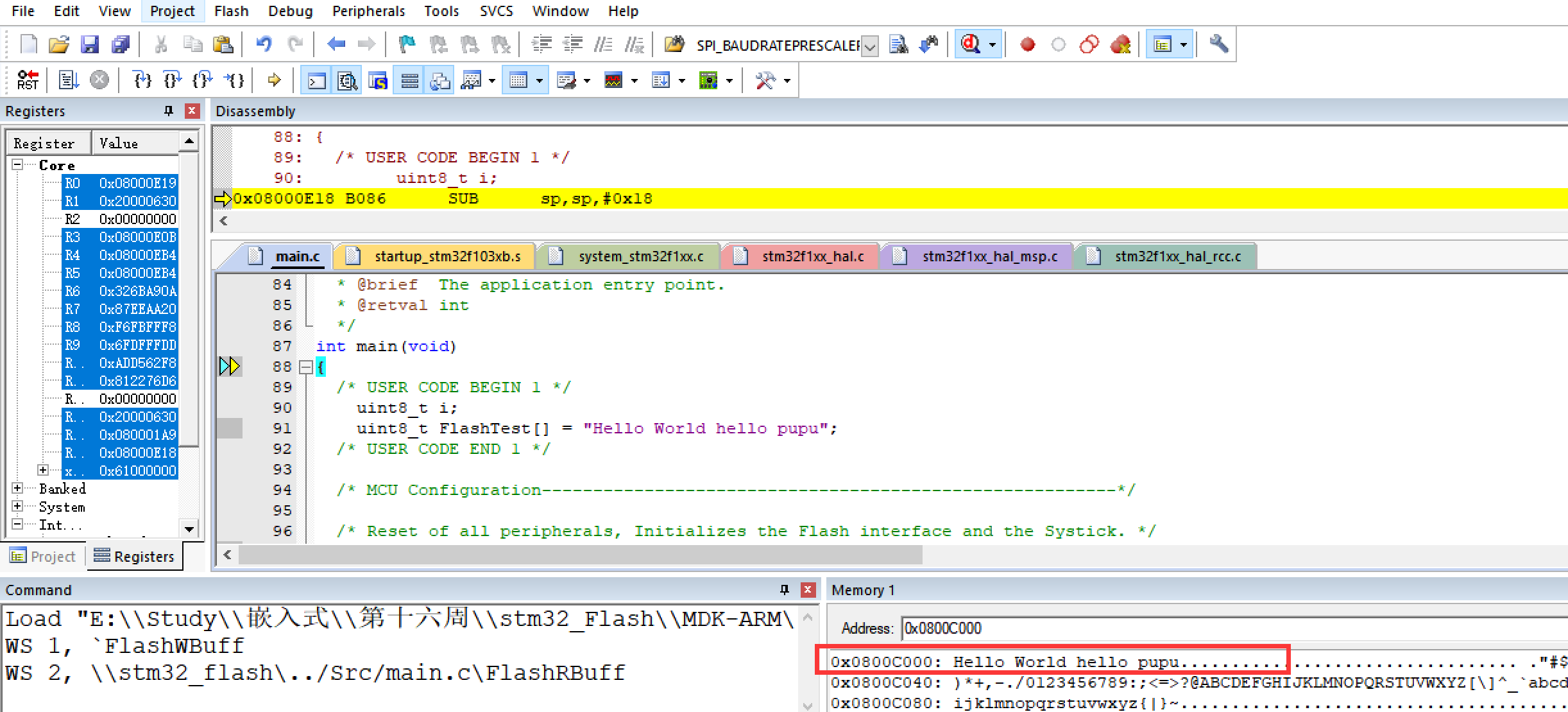

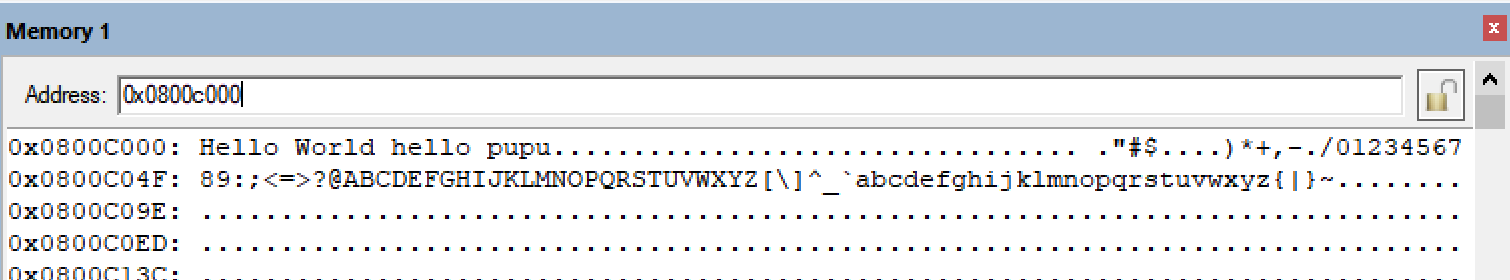

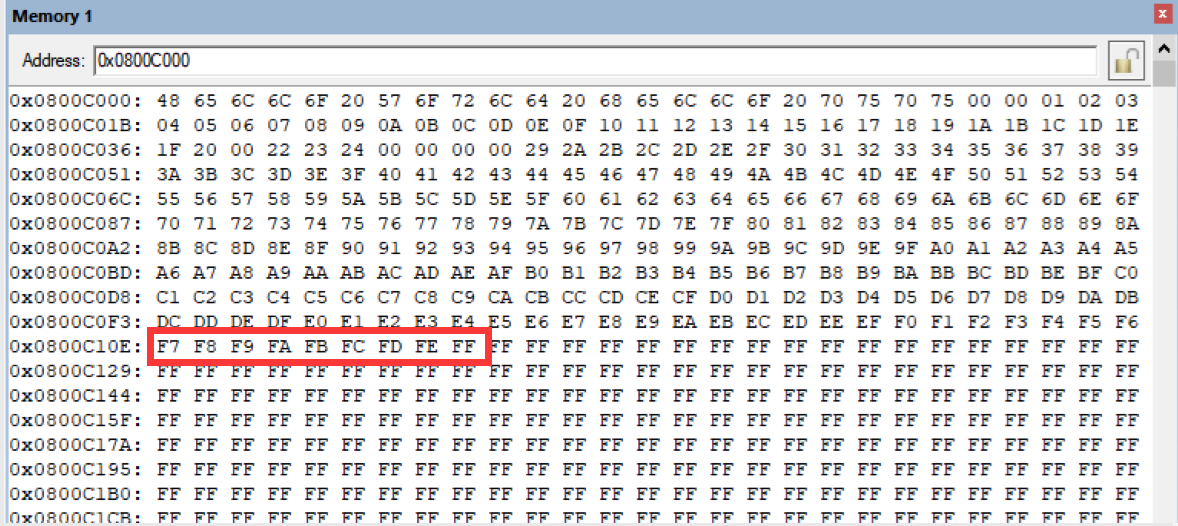

在Memory 1視窗中可以看到在FLASH地址0x0800C000區成功寫入對應內容，

斷電，重新上電后再次除錯，程式剛停在main入口處時還可以看到Flash對應區間的內容保持上一次寫入內容值，

重復讀寫入，這里沒什么變化，

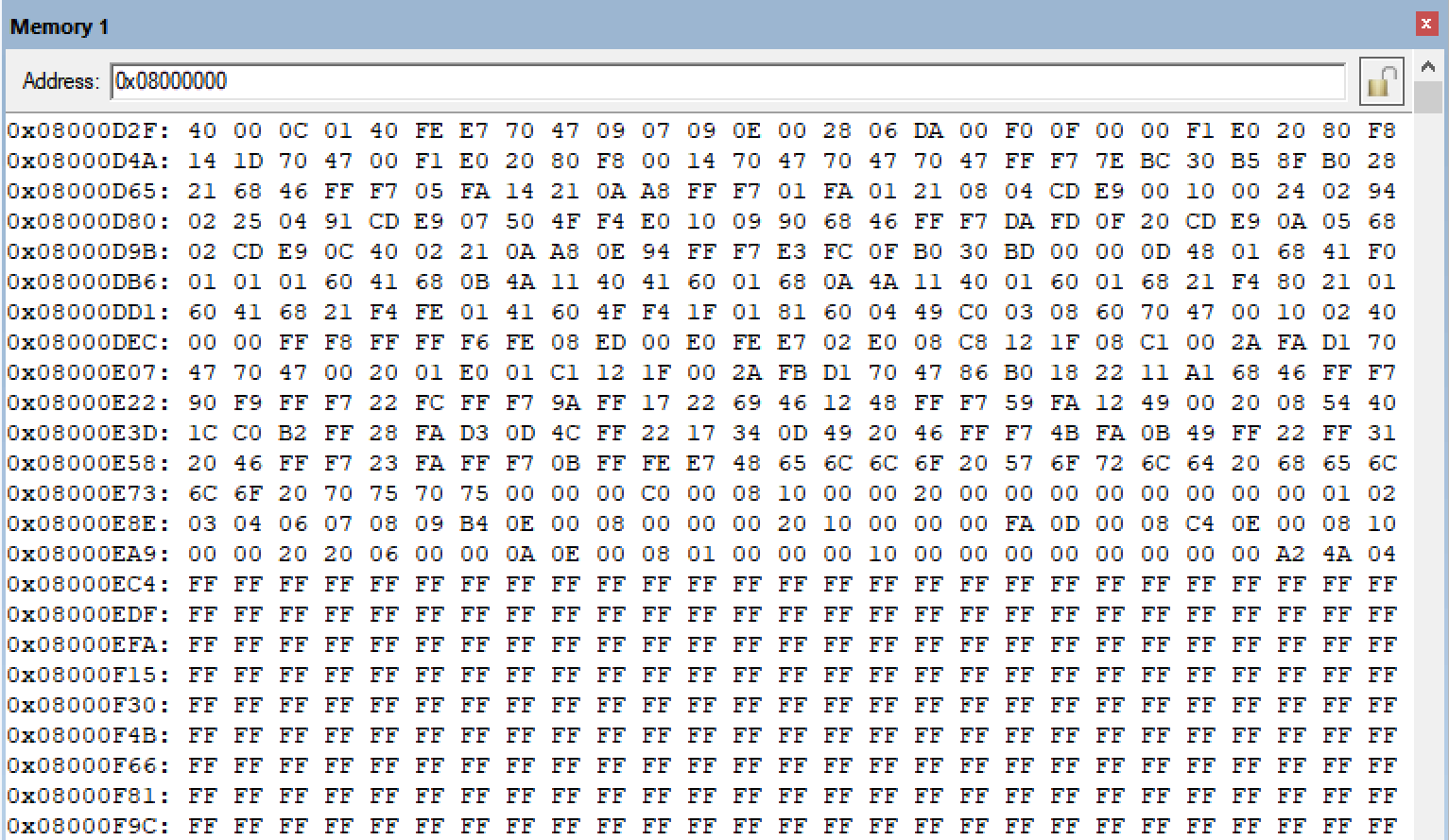

可以看一下起始位置的資料0x08000000

之后的FF說明資料沒有再寫入覆寫了，

通過內部flash的學習，以后基于STM32開發就可以省去一些外部flash或EEPROM了，

附：查找并選定要寫入Flash十六進制地址

要想選定安全的Flash地址進行讀寫，可以根據自己的STM32 MCU型號，查找資料手冊，確定FLASH的地址區段，因為起始段會存盤代碼，所以一定要避開起始段，以避免資料錯誤，（一般是根據Flash大小計算Flash的最末尾地址，往前推一段地址空間，在這里一般不會對代碼中的資料產生覆寫等影響）

此次操作Flash使用的MCU是STM32F103C8T6，以該型號MCU為例進行描述：

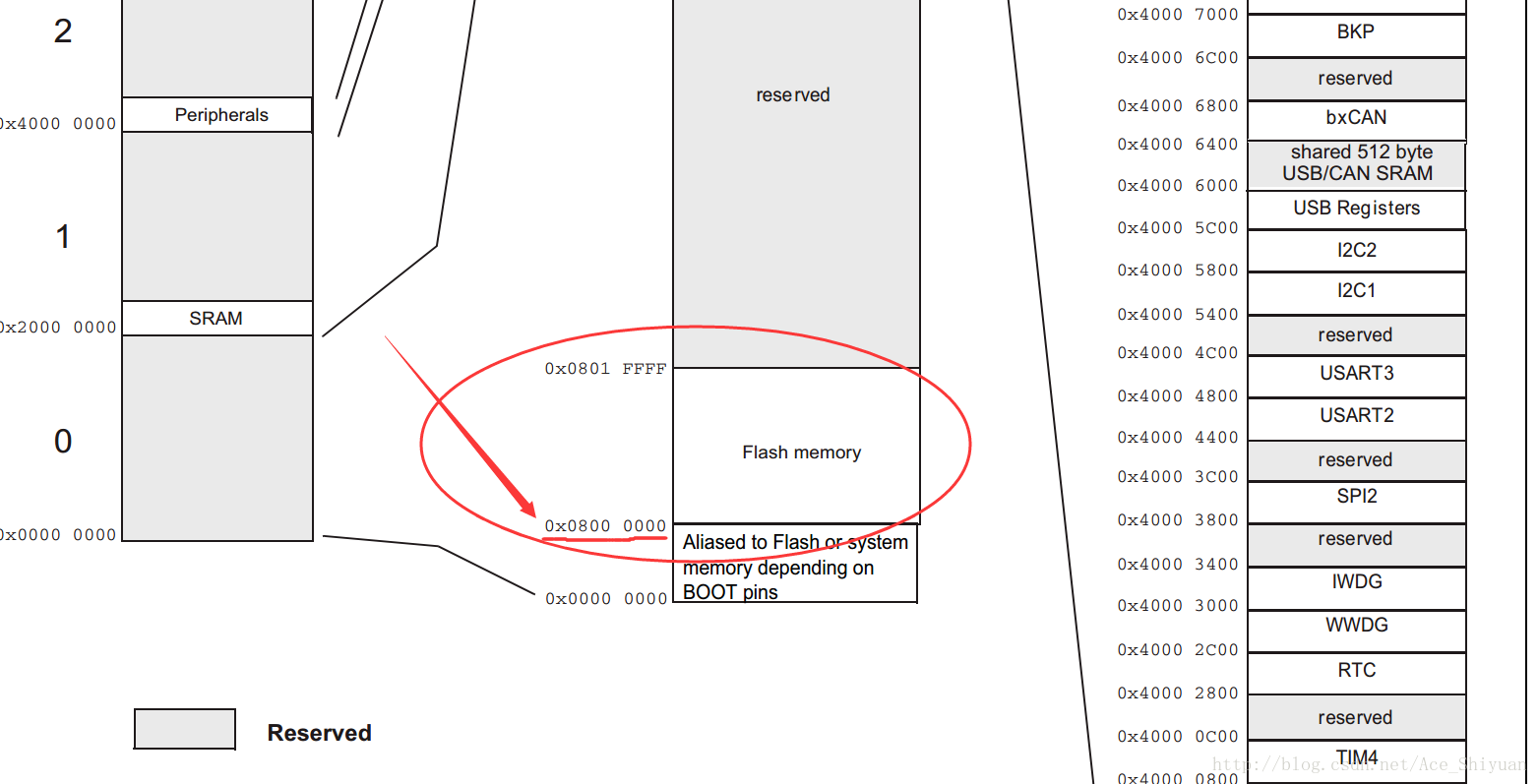

在資料手冊中，可以看到STM32F103C8T6的flash起始地址是0x0800 0000（如下圖所示），而STM32F103C8T6的Flash大小為64K，可以計算出STM32F103C8T6的Flash地址范圍是：0x0800 0000——0x0800 FFFF（計算方法參考另一篇博客：STM32記憶體大小與地址的對應關系以及計算方法），這里選取0x0800 F000作為讀寫操作的起始地址，對于C8T6這款MCU，操作這個起始地址應該算是很安全的范圍了，

三、基于片內Flash的提示音播放程式

1、使用DAC輸出周期2khz的正弦波

建議先用單音音頻（比如2000Hz的正弦波）的wav資料進行實驗，通過DAC或PCM音頻模塊能夠基本還原出原始正弦波聲音后，再用語言/音樂信號進行實驗，
生成單音正弦波

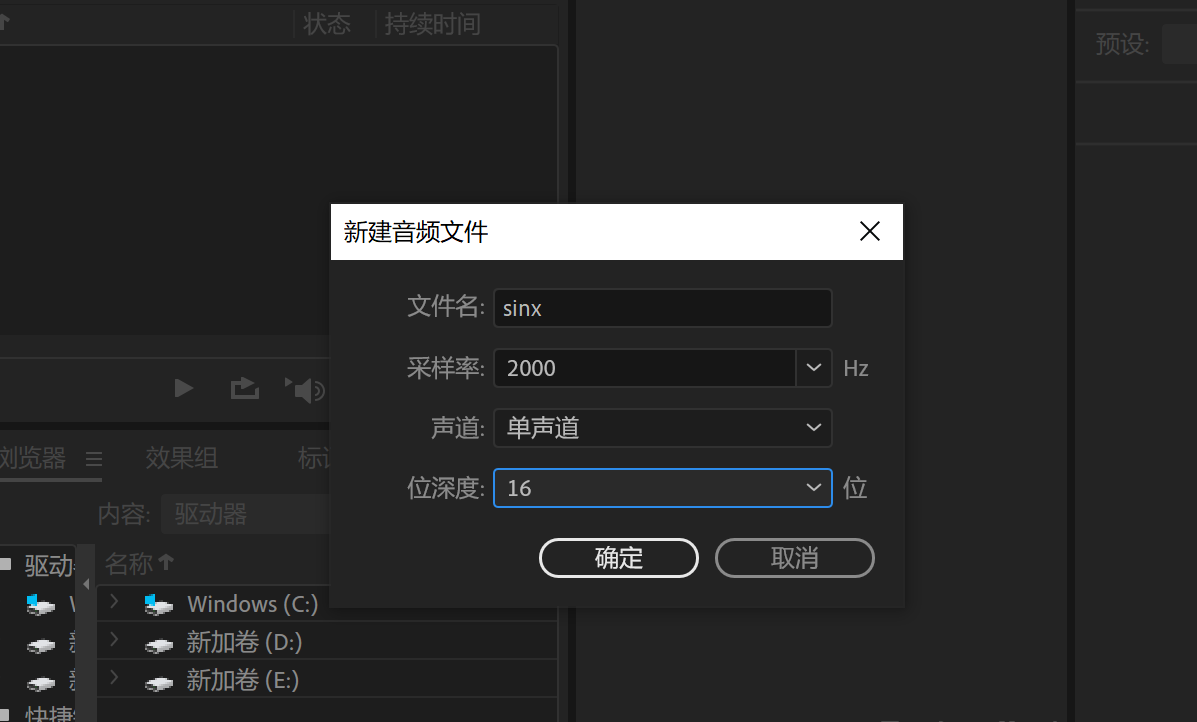

檔案—>新建—>音頻檔案

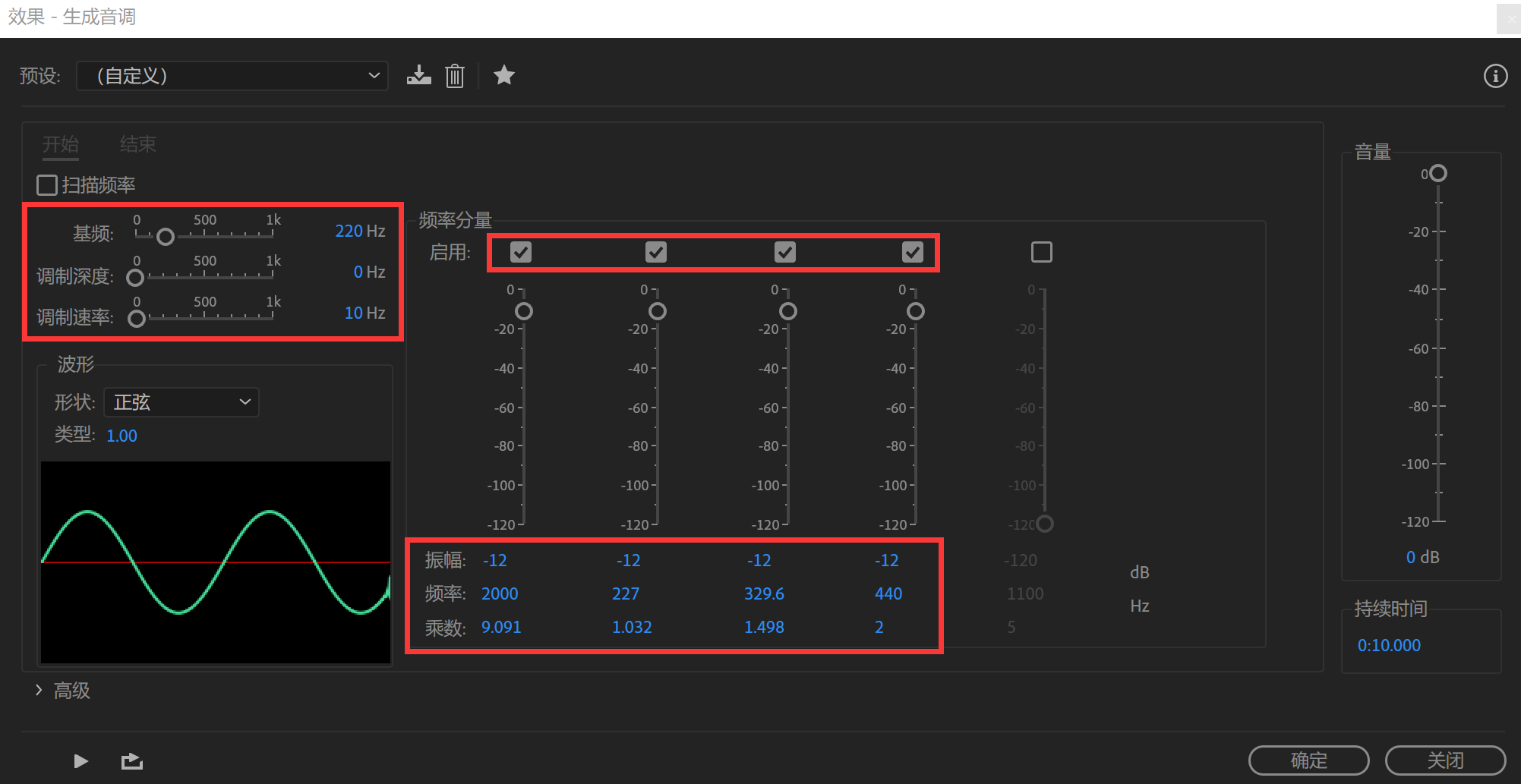

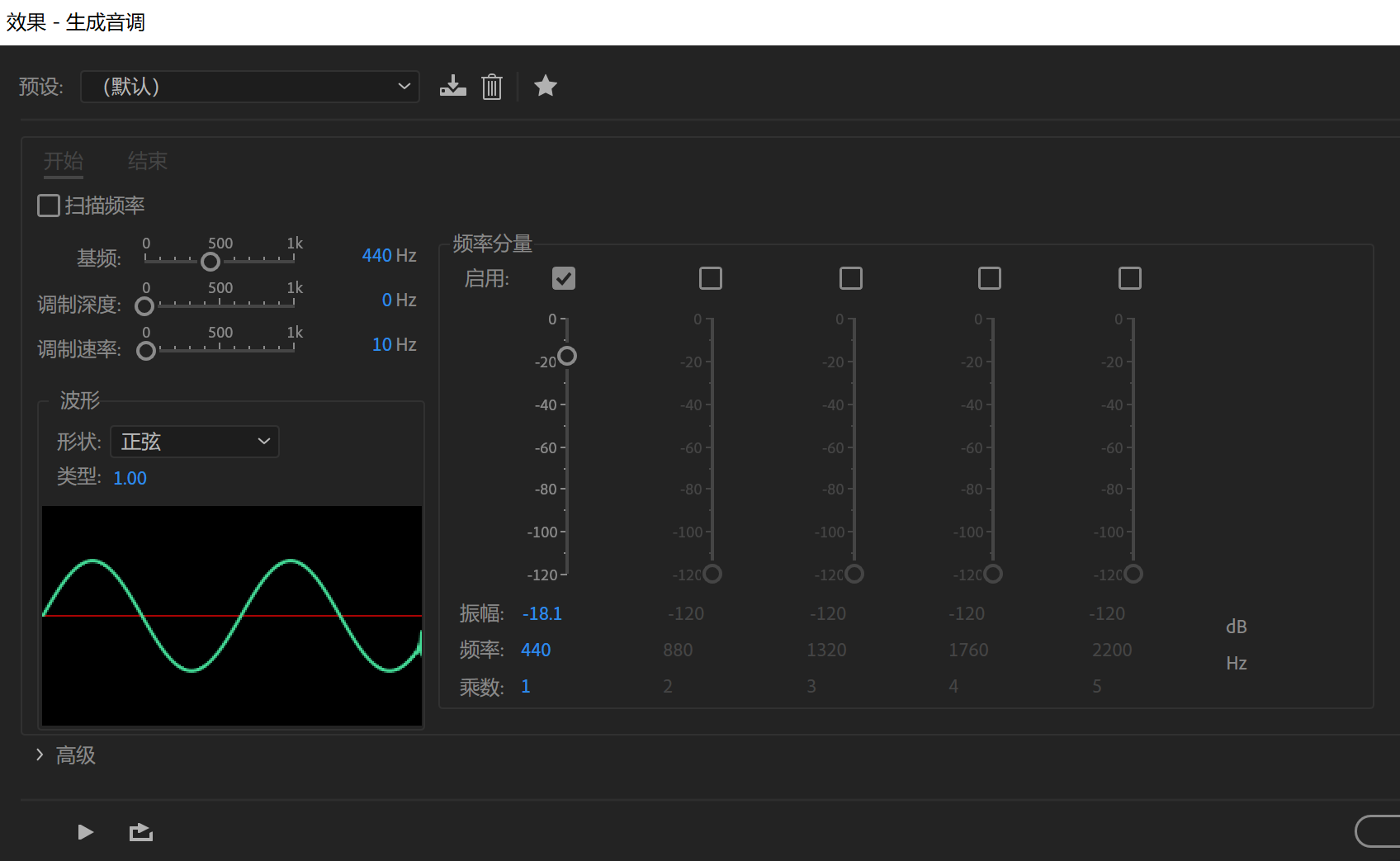

效果->生成->音調

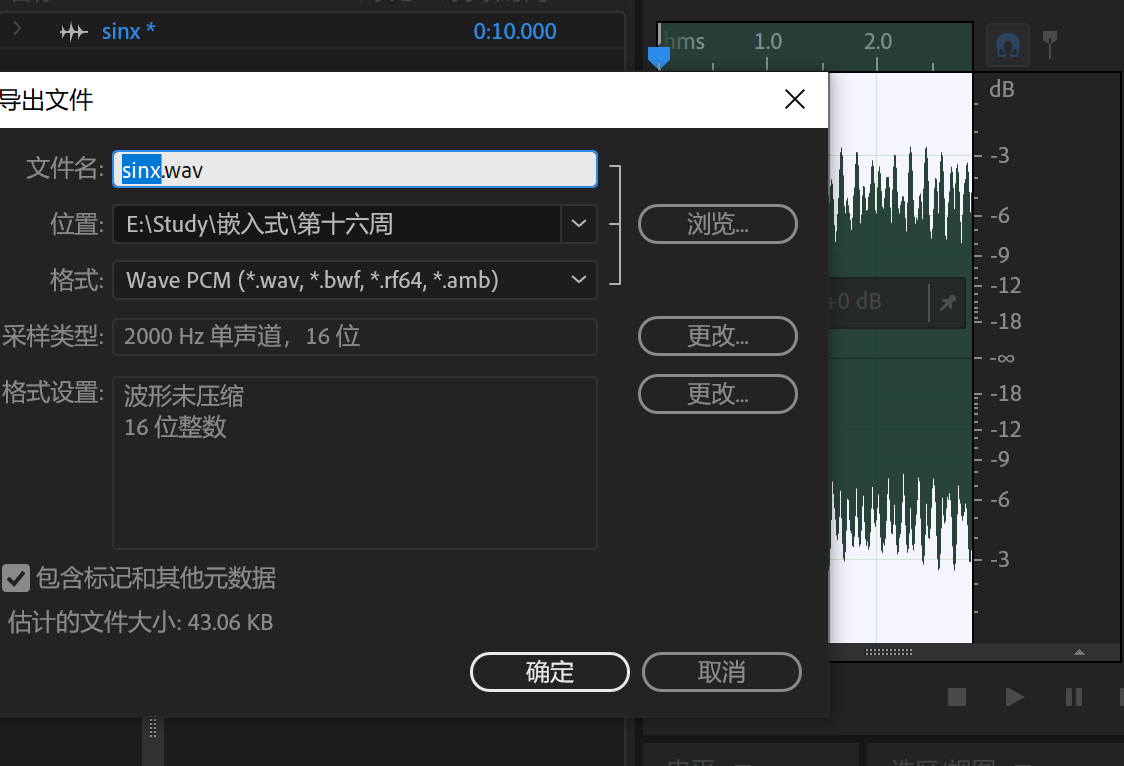

檔案->匯出->設定匯出為wav檔案

用UltraEdit得到相關資料

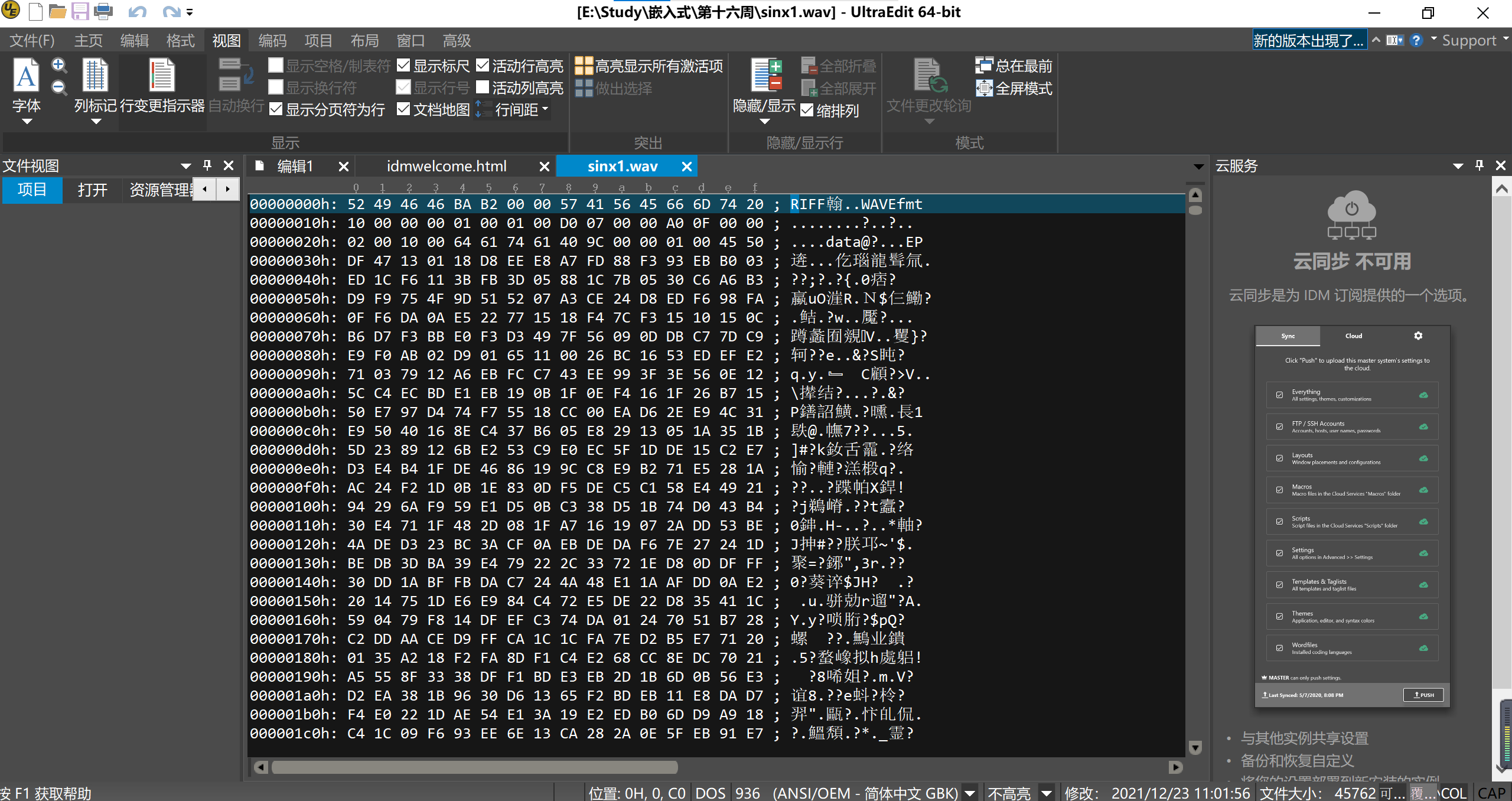

用UltraEdit打開剛才保存的wav檔案

CTRL+A，接著滑鼠右鍵，選擇 十六進制復制選定視圖，將內容粘貼到一個新建檔案中
在新建檔案中，CTRL+A，接著滑鼠右鍵，選擇范圍輸入起始的行號和列號，確定就選中了整個我們需要的內容
復制到notepad++中

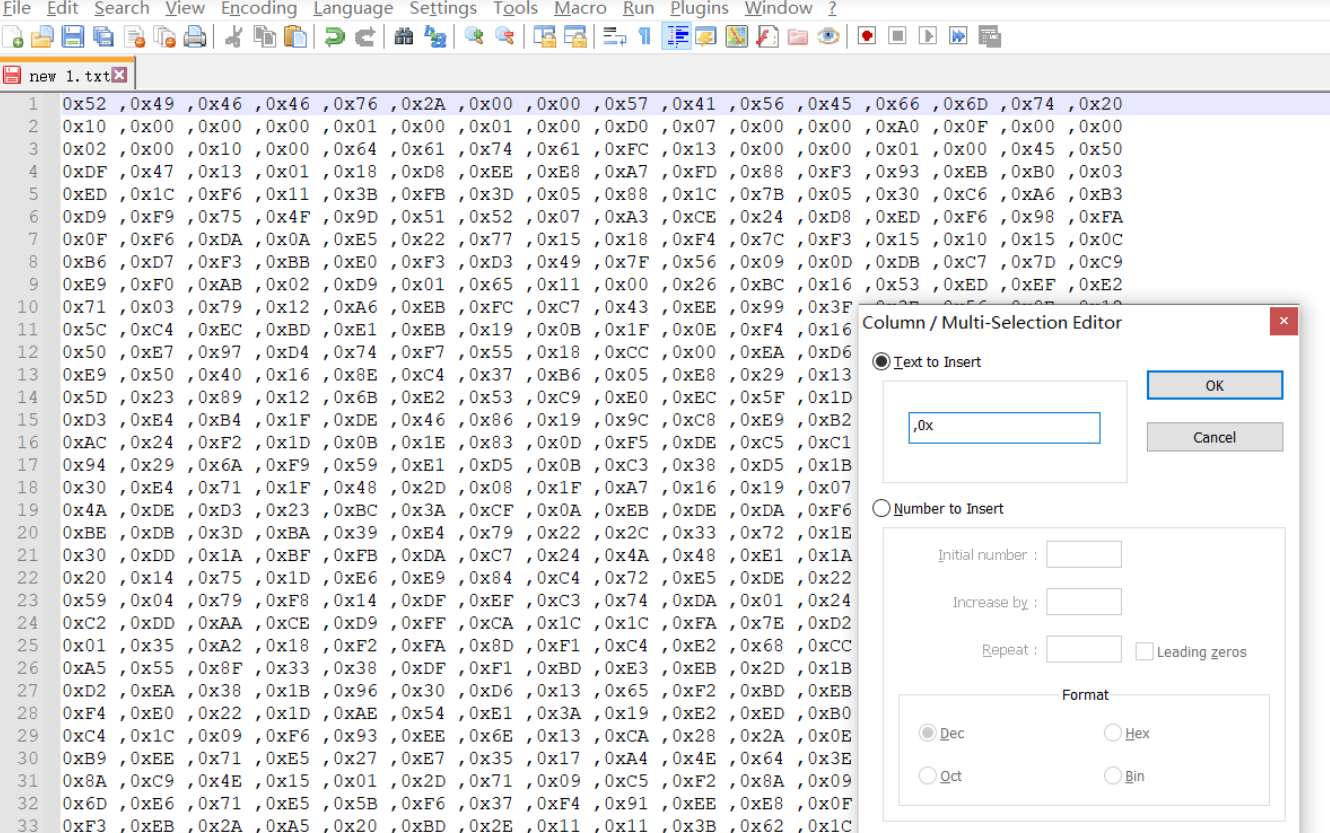

Edit編輯->列塊編輯->輸入0x

這里借用DAC生成正弦波的例程代碼

鏈接：https://pan.baidu.com/s/18zsQG5mZXbjafPuAJEUkMg
提取碼：706i

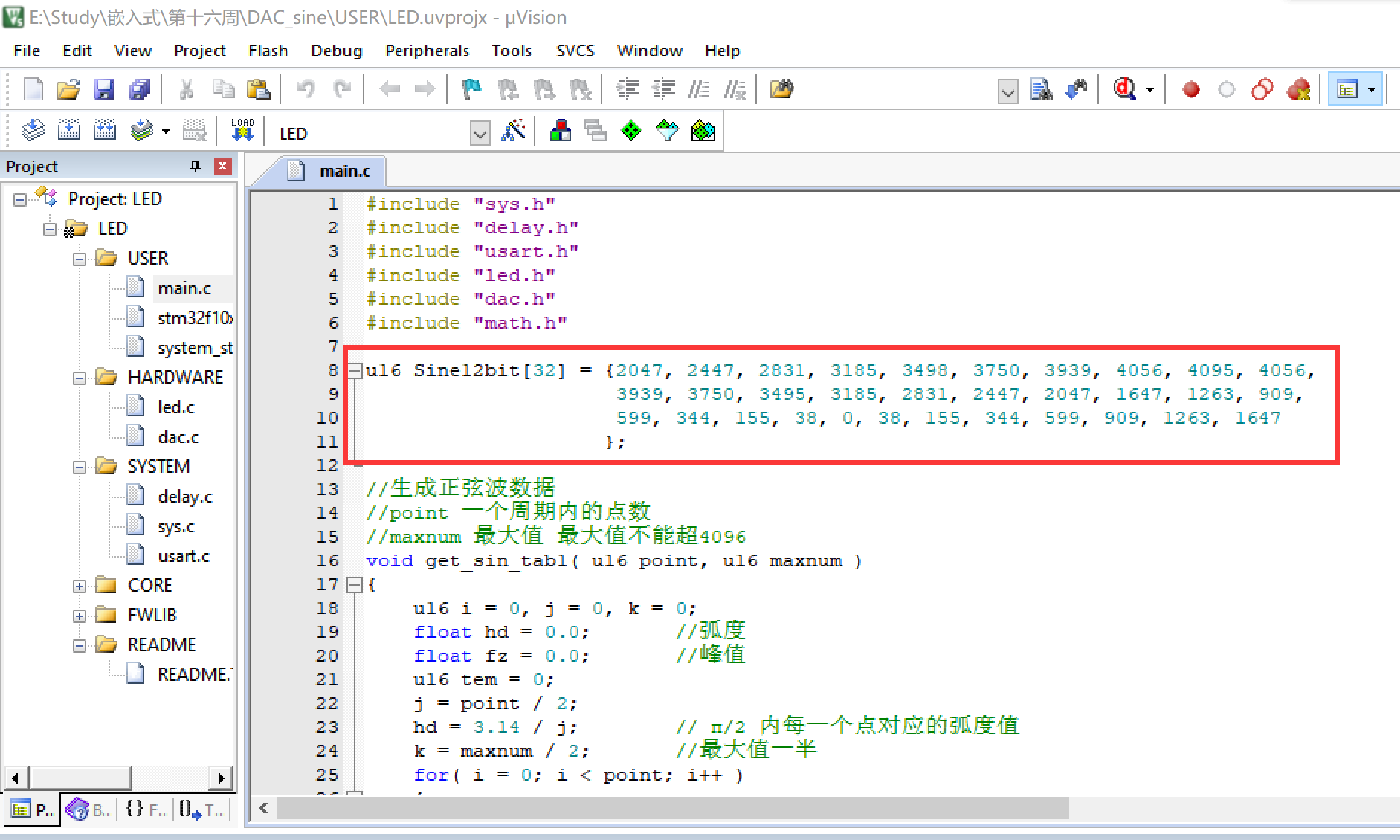

將內容復制到keil檔案對應的位置，在下圖紅框中進行替換，

之后，編譯下載，看能否觀察到預期的正弦波，

2、使用DAC輸出數字音頻歌曲資料轉換為模擬音頻波形輸出

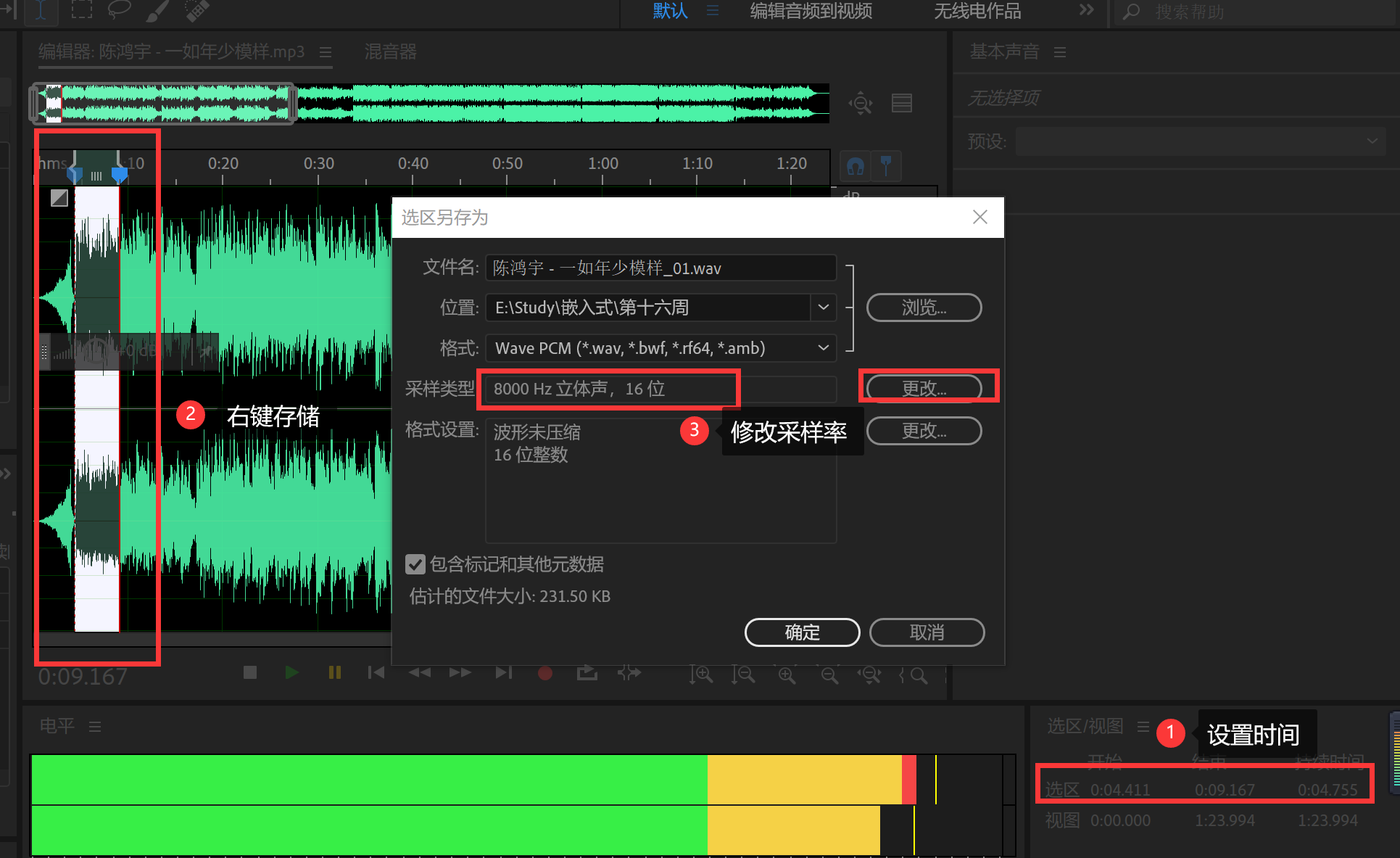

操作同上，采樣率修改一下，其余燒錄步驟都是一樣的，不再贅述，

編輯好代碼后，燒錄，借助音頻模塊聽聽看能否還原，
這里由于手頭沒有音頻播放模塊，暫時不詳述，

總結

通過本實驗了解到片內flash的重要作用，可以不借助外設即可實作存放，
