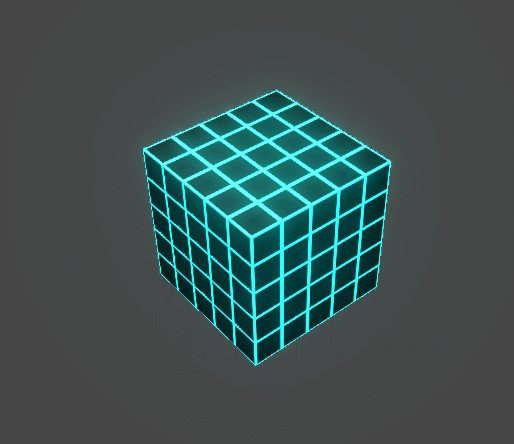

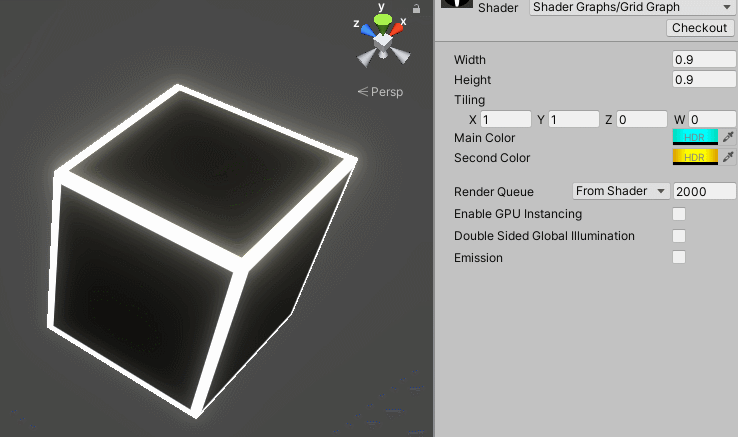

效果圖：
用到的關鍵節點：Rectangle矩形節點、Fraction

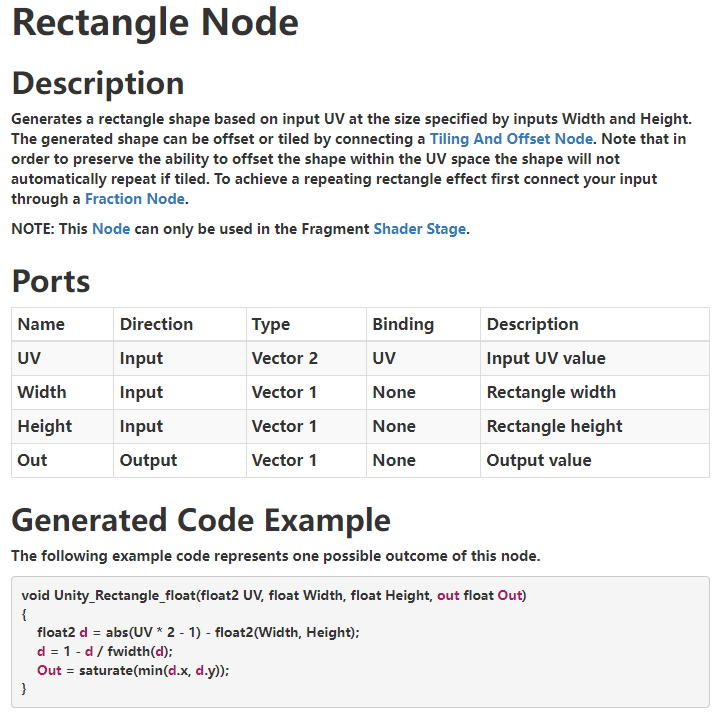

關于Rectangle矩形節點的官方檔案介紹：
大概含義指根據輸入的UV生成一個矩形形狀，大小由輸入的寬度和高度指定，生成的形狀可以通過連接一個Tiling And Offset節點進行偏移和平鋪，實作重復矩形的效果需要通過Fraction節點連接輸入，

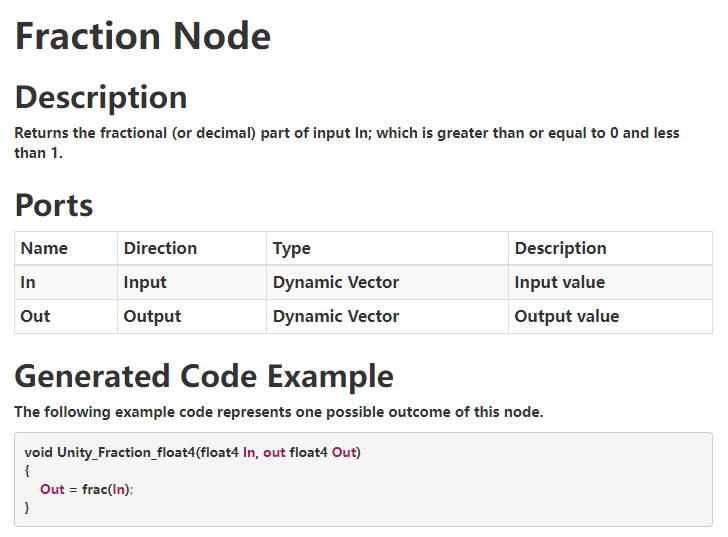

關于Fraction節點的官方檔案介紹如下，其含義很簡單，就是回傳輸入值的小數部分，
實作：

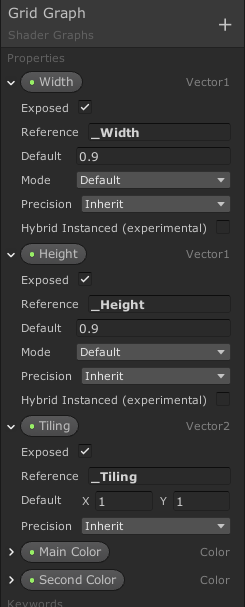

首先創建一個PBR Graph，在Blackboard黑板中創建要用到的相關屬性：
Width（Vector1 型別）：用于控制Rectangle節點寬度，即網格分割線的寬度
Height（Vector1 型別）： 用于控制Rectangle節點高度，即網格分割線的高度
Tiling（Vector2 型別）：用于控制Tiling And Offset節點的平鋪屬性，即網格的規模
Main Color、Second Color（HDR型別 Color）：用于發光效果，實作兩種顏色間的插值變換

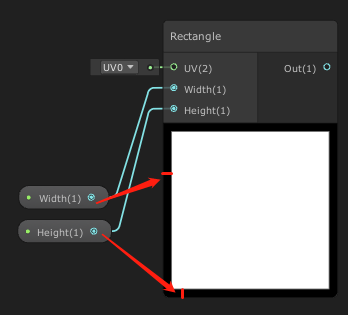

創建Rectangle節點，輸入Width、Height屬性：

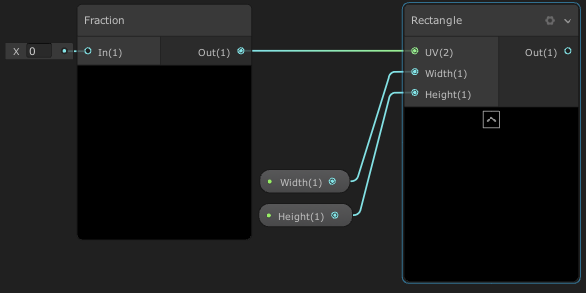

創建Fraction節點，輸出至Rectangle節點UV：

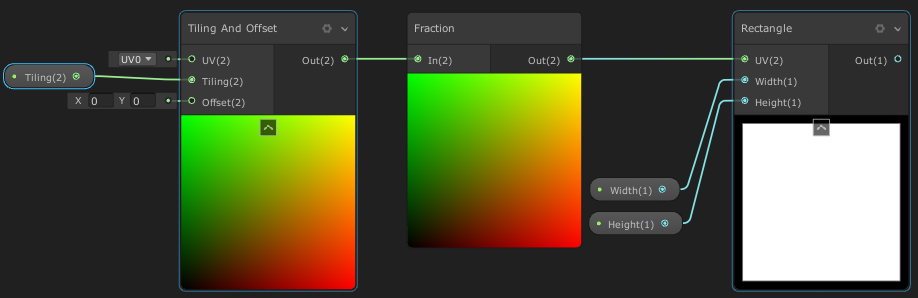

創建Tiling And Offset節點，輸出至Fraction節點，并輸入Tiling屬性值：

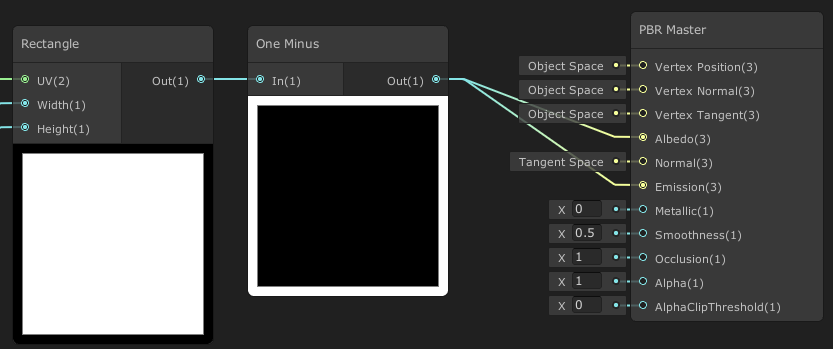

通過One Minus節點調整Rectangle節點的輸出值，再輸出至PBR Master主節點中的Albede和Emission：
創建一個Cube立方體將材質球給其賦值，在Inspector檢視面板調整屬性查看效果：

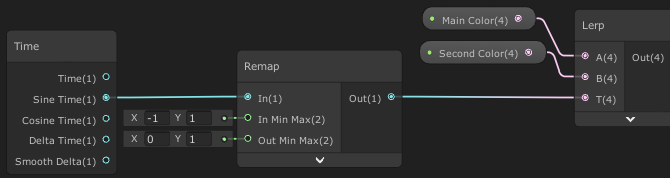

創建Lerp節點，通過Sine Time時間節點實作Main Color和Second Color兩種顏色間的變換，正弦函式取值范圍為[-1, 1]，因此通過Remap節點將取值范圍映射到[0, 1]：

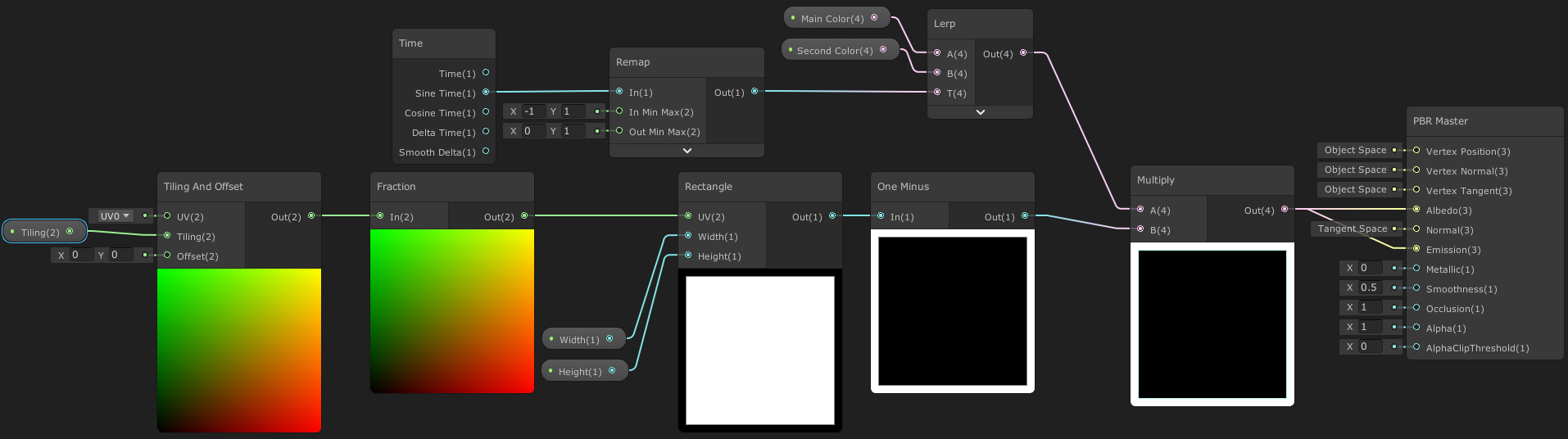

最后通過Multiply節點與之前的值相乘后再進行輸出，最終完整節點：
