目錄
- 什么是VLAN——虛擬局域網（VLAN，Virtual LAN）
- VLAN的基本概念
- VLAN的應用
- VLAN的配置示例
- 以太網基礎與VLAN配置實驗
VLAN的功能——解決傳統以太網中的問題（隔離廣播域）
傳統以太網的問題：交換機（二層設備）沒辦法隔絕廣播域
VLAN基本概念
如何實作VLAN

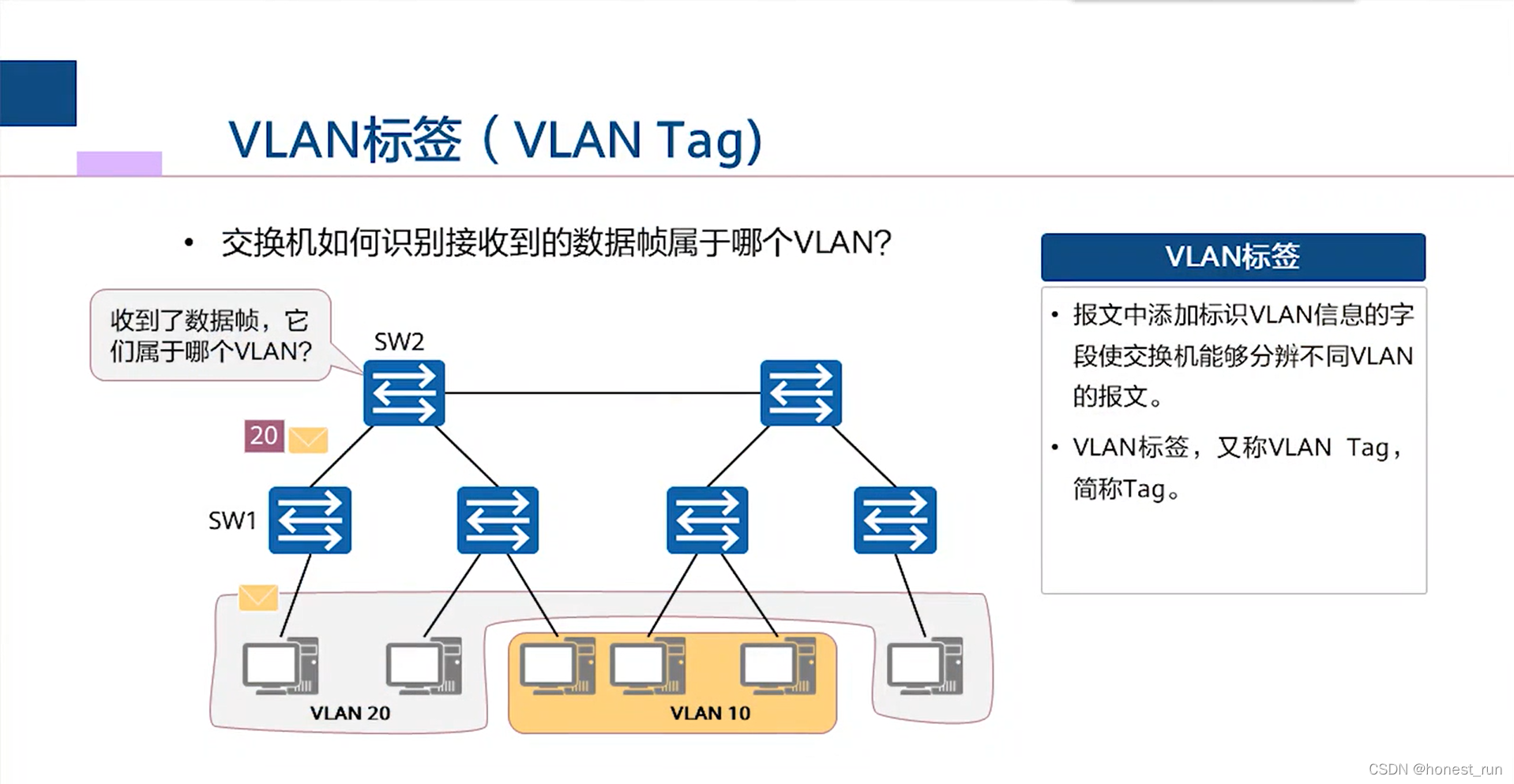

VLAN標簽 又叫 VLAN Tag 或者 Tag
由交換機打上的標簽和脫去標簽

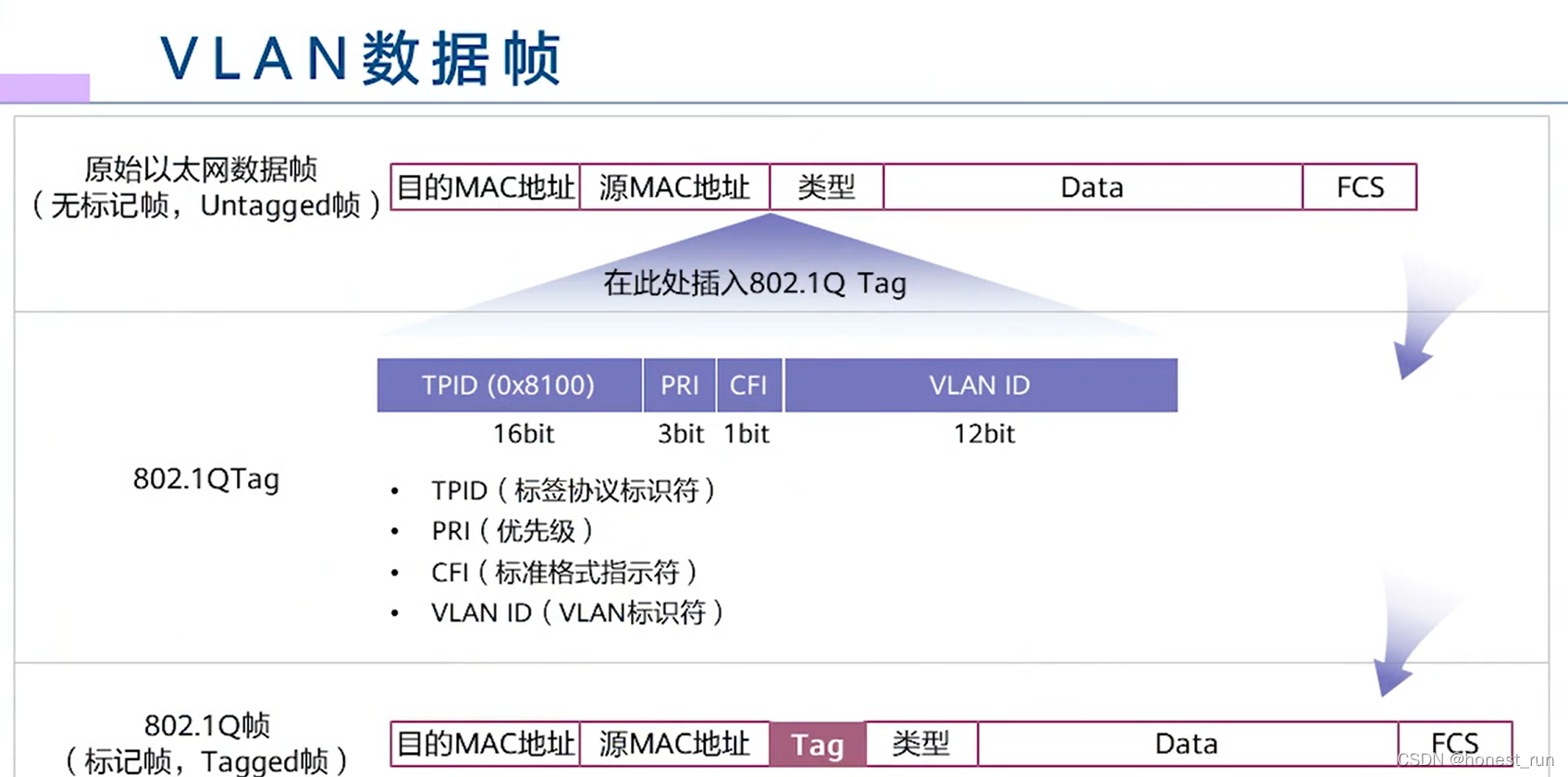

協議標準：802.1Q幀
VLAN標簽
TPID（0X8100）
PRI（優先級）—— 優先級2^3=8（0.1.2.3.4.5.6.7 ）
CFI（標準格式指示符）——1bit（ 0，1）
VLAN ID（VLAN識別符號）

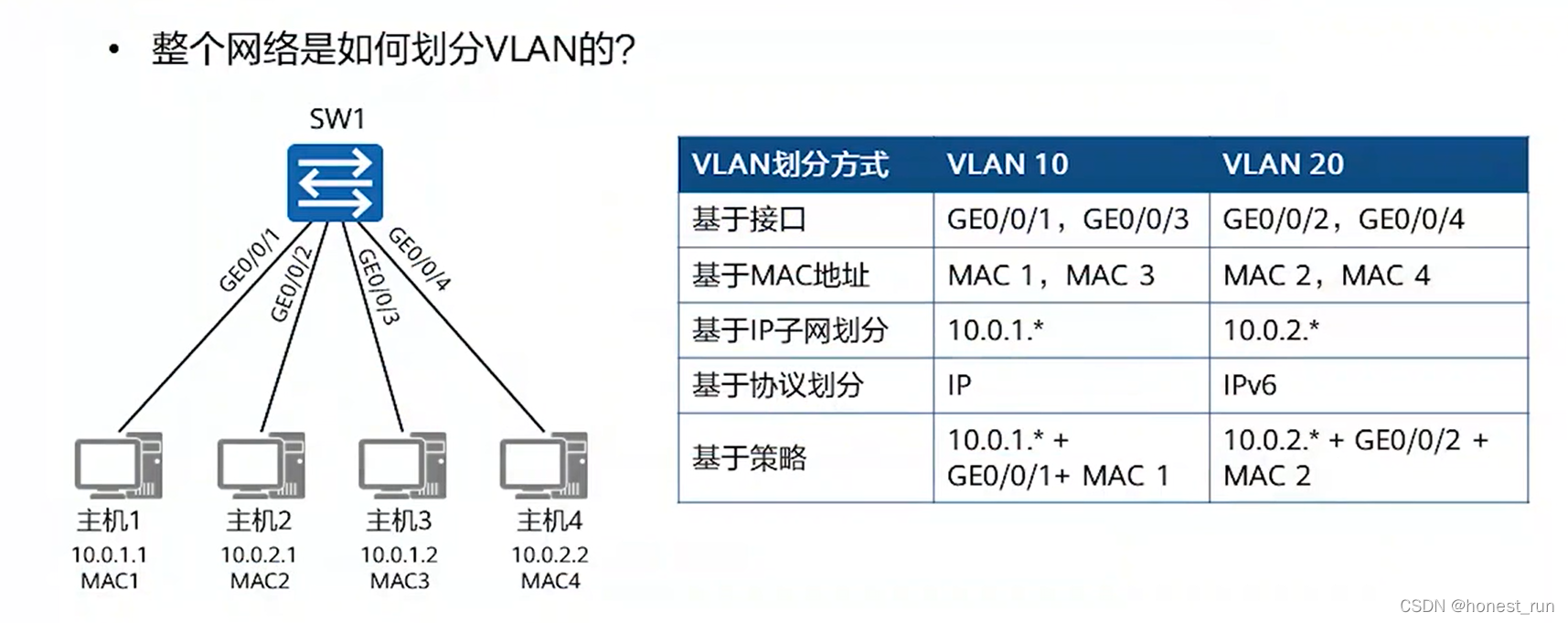

VLAN劃分方式
基于埠——最簡單、最常見
基于MAC地址、基于IP子網、基于協議劃分——優點，當埠發生改變，VLAN也不會改變
基于策略——排列組合

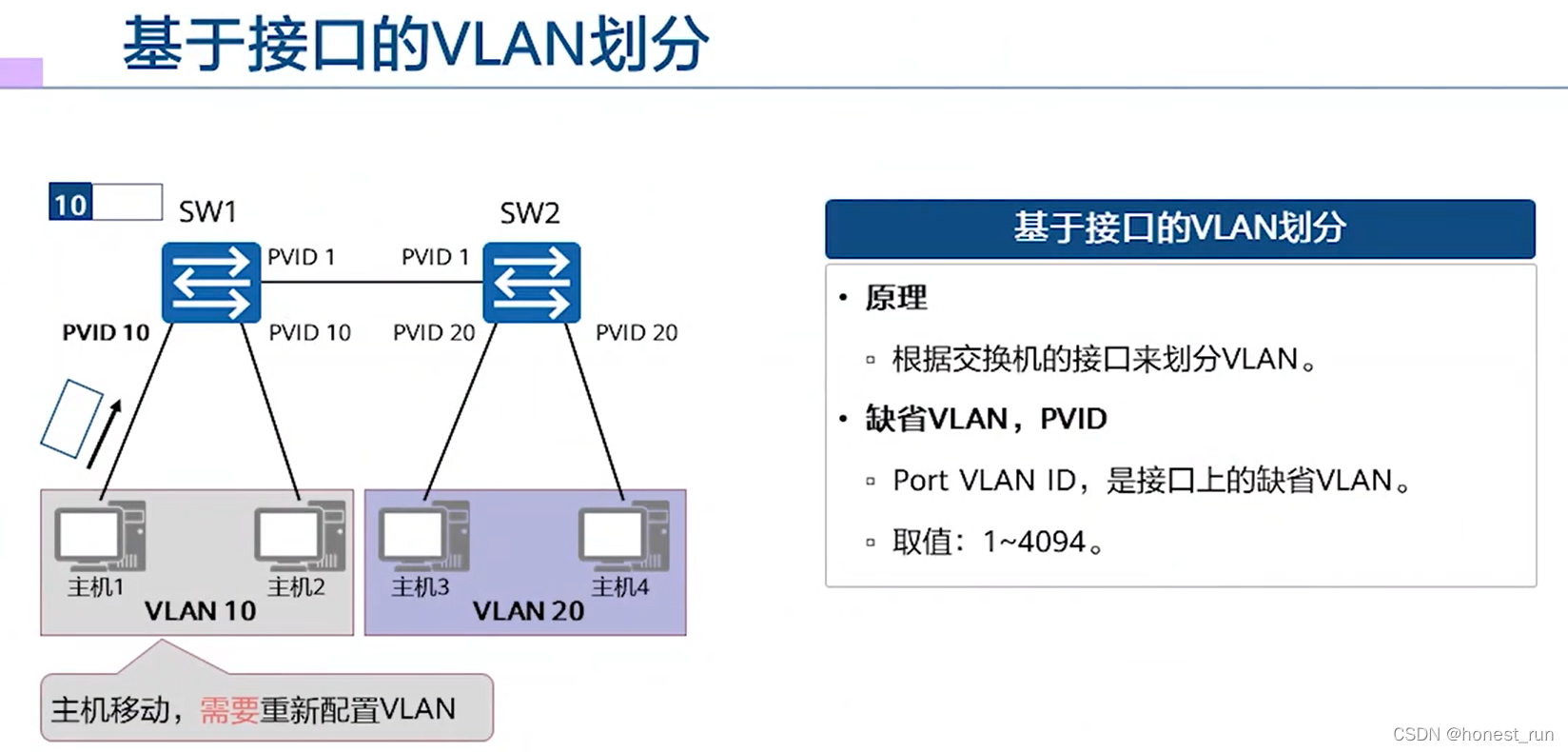

基于介面劃分：
PVID（Port-base VLAN ID），代表埠的預設VLAN，

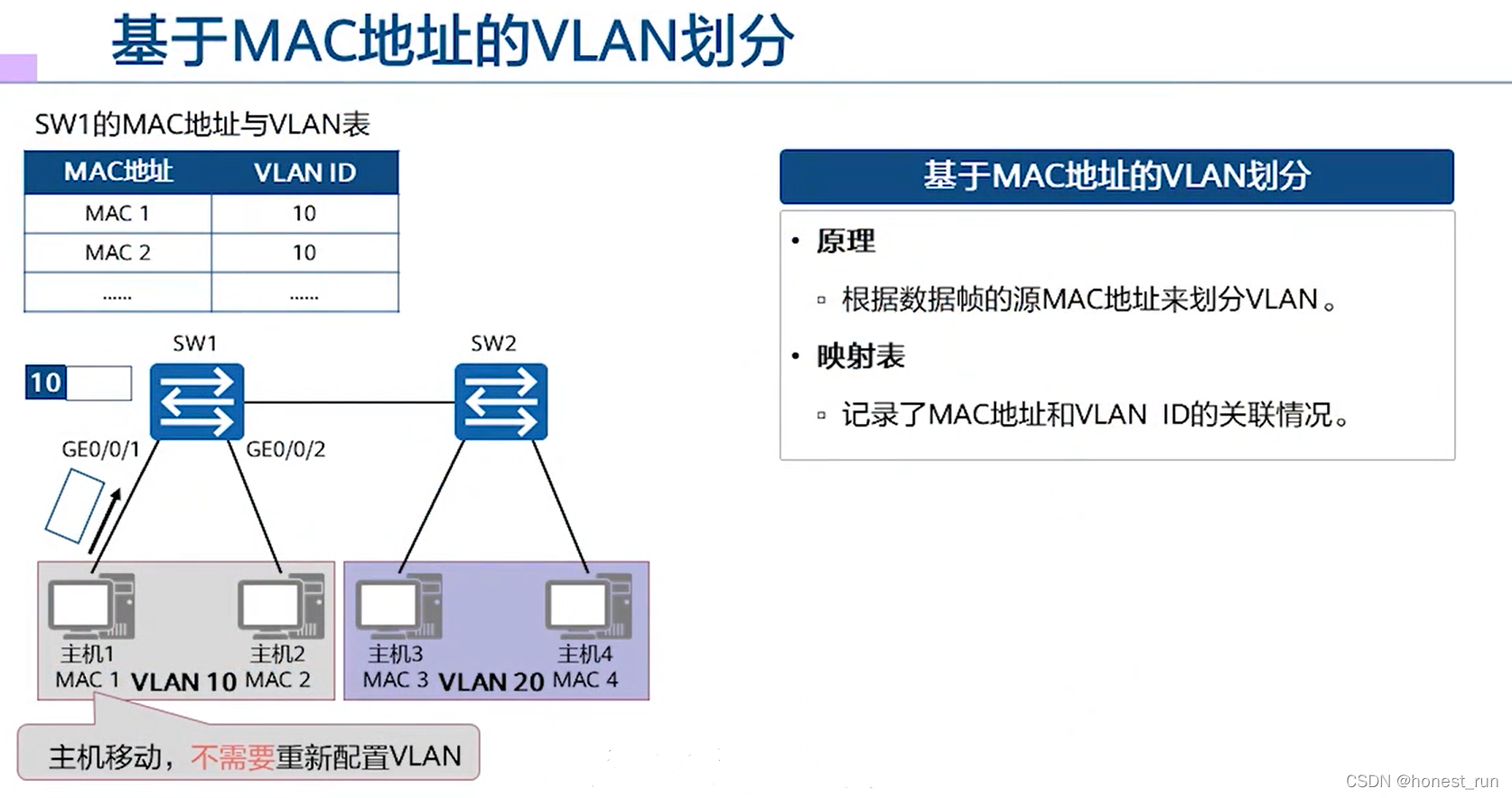

基于mac地址劃分

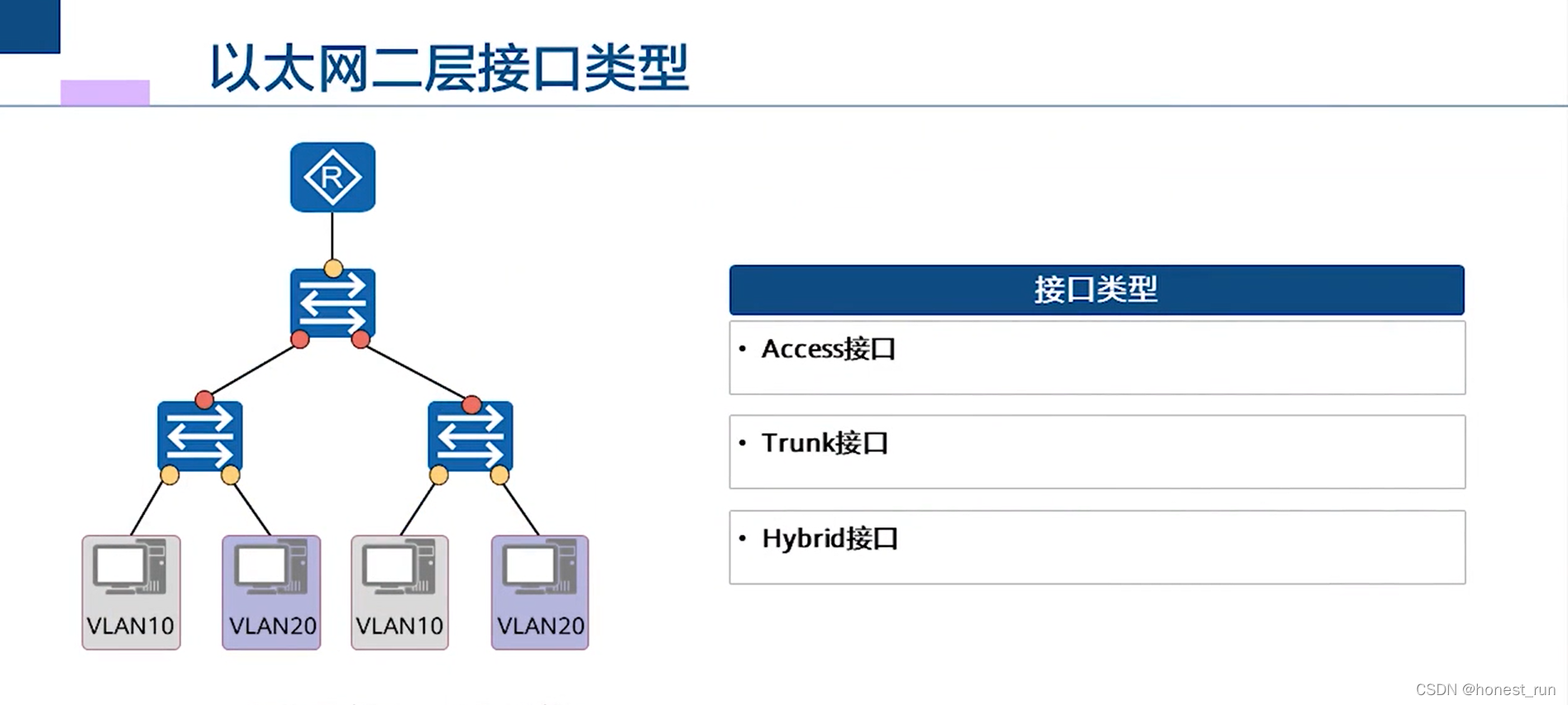

以太網二層介面型別
不同的介面對于VLAN的處理方式不一樣
Access介面——通常用于交換機連接主機
原因：只能處理一個VLAN

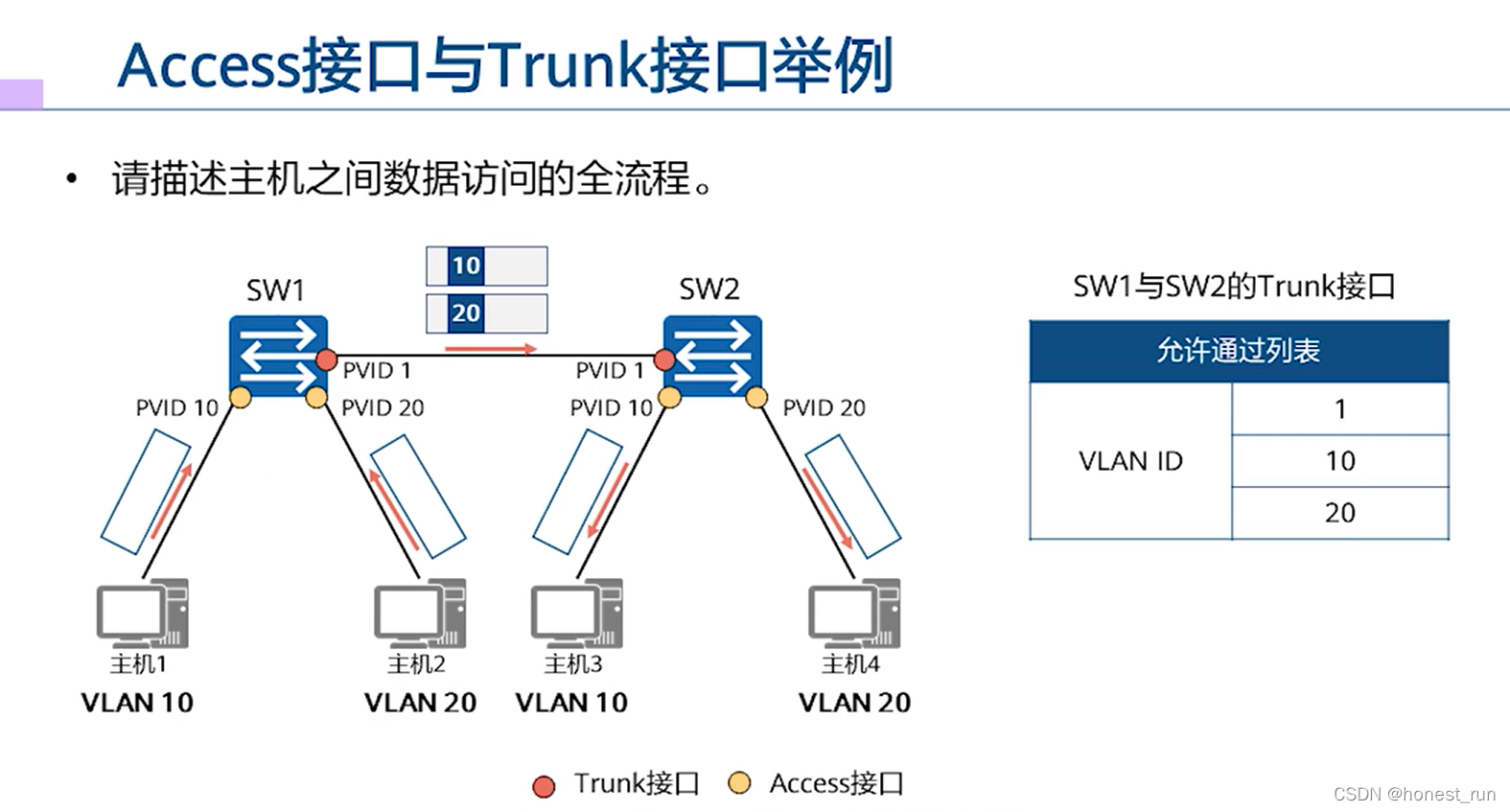

Trunk介面——通常用于交換機連接交換機
原因：可以允許很多個VLAN通過
Hybrid介面——可以簡單理解為Access介面與Trunk介面的結合
介面作業方式

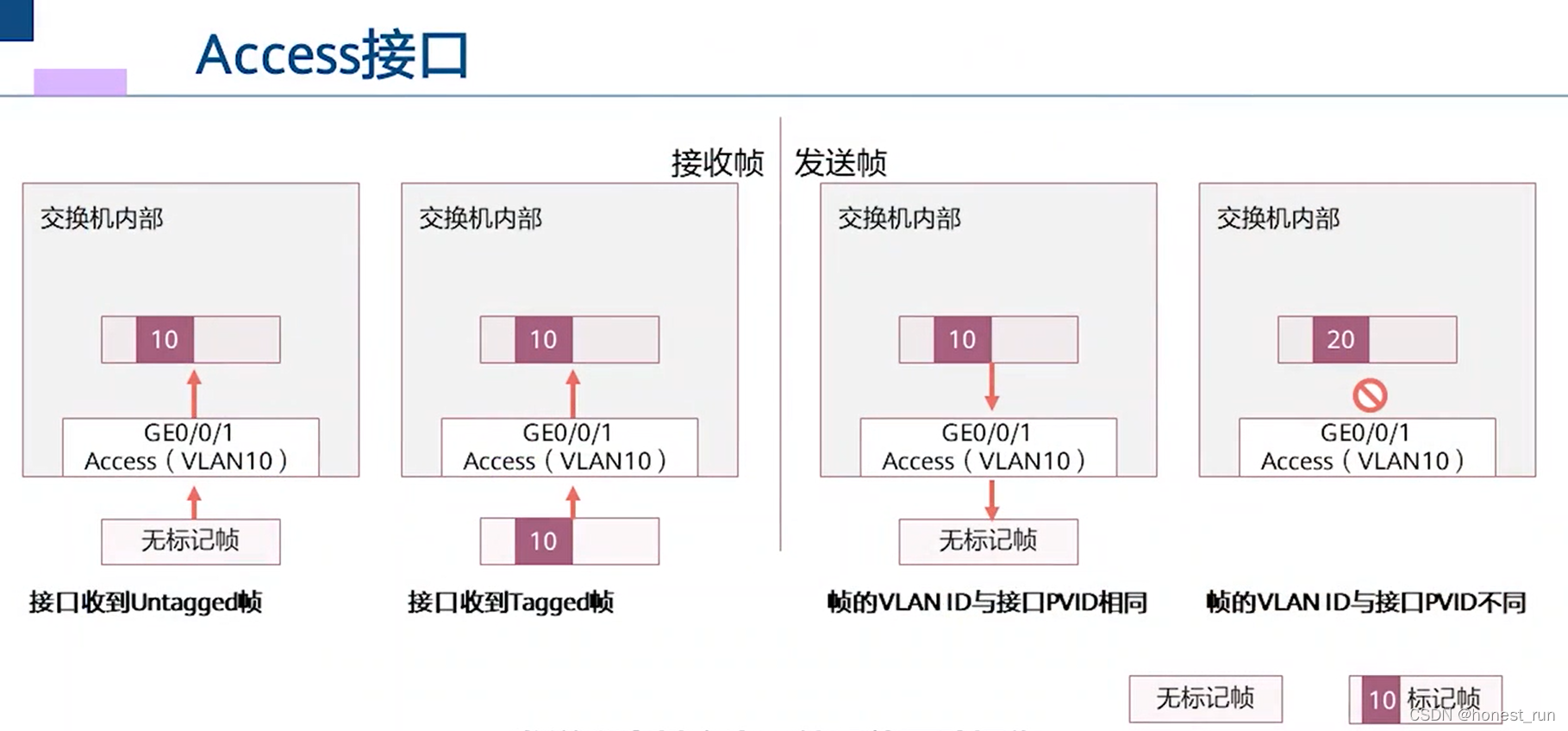

Access介面

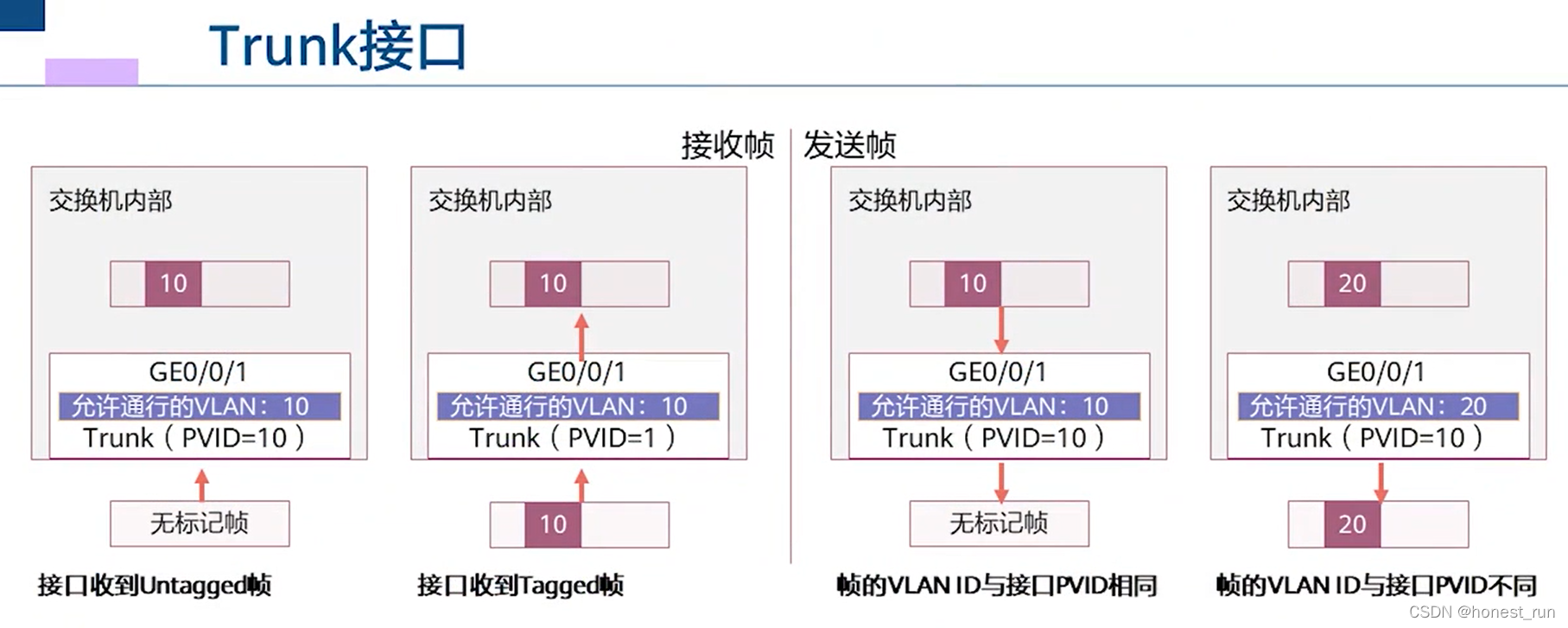

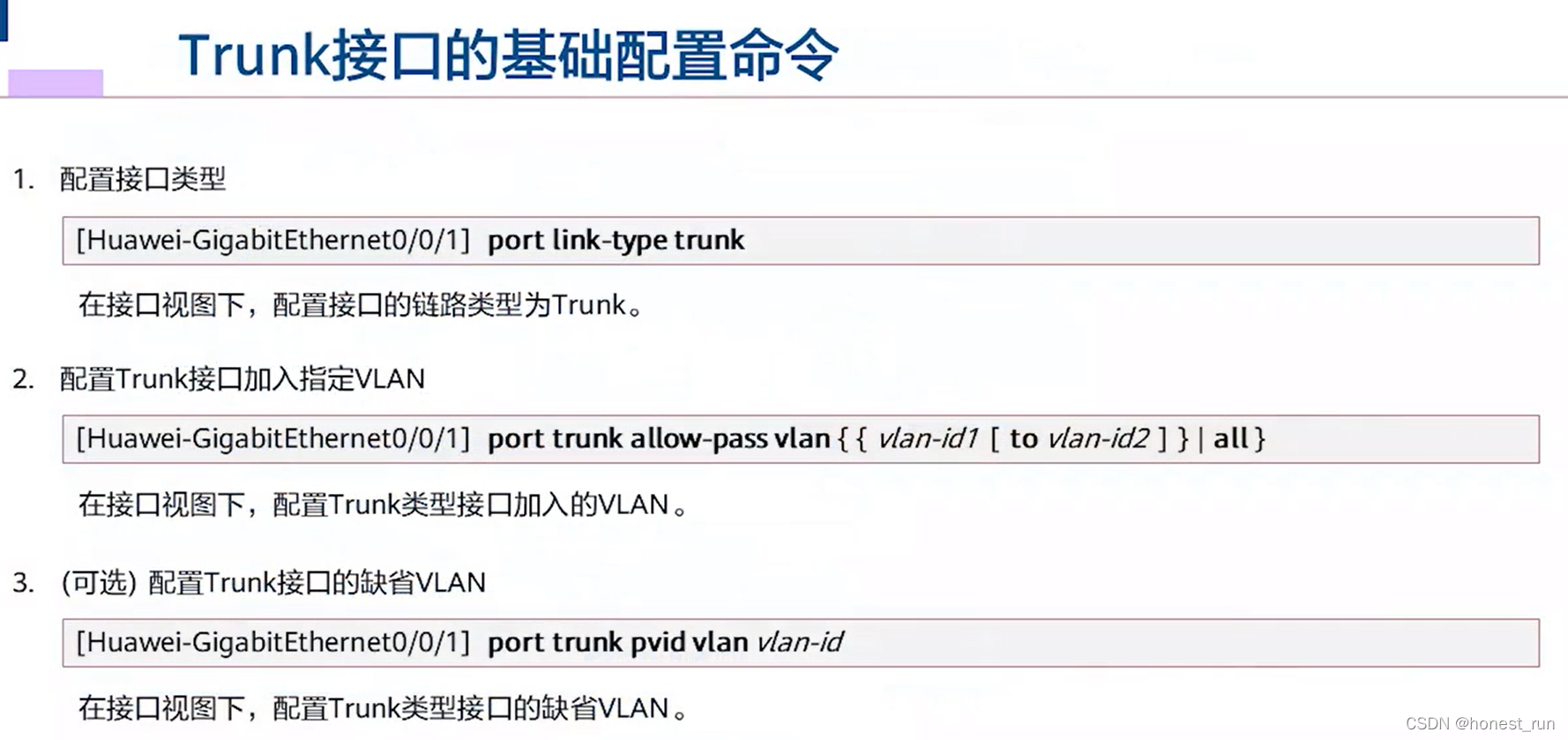

Trunk介面
——允許通過的VLAN可以是多個，如10，20，30
例子：

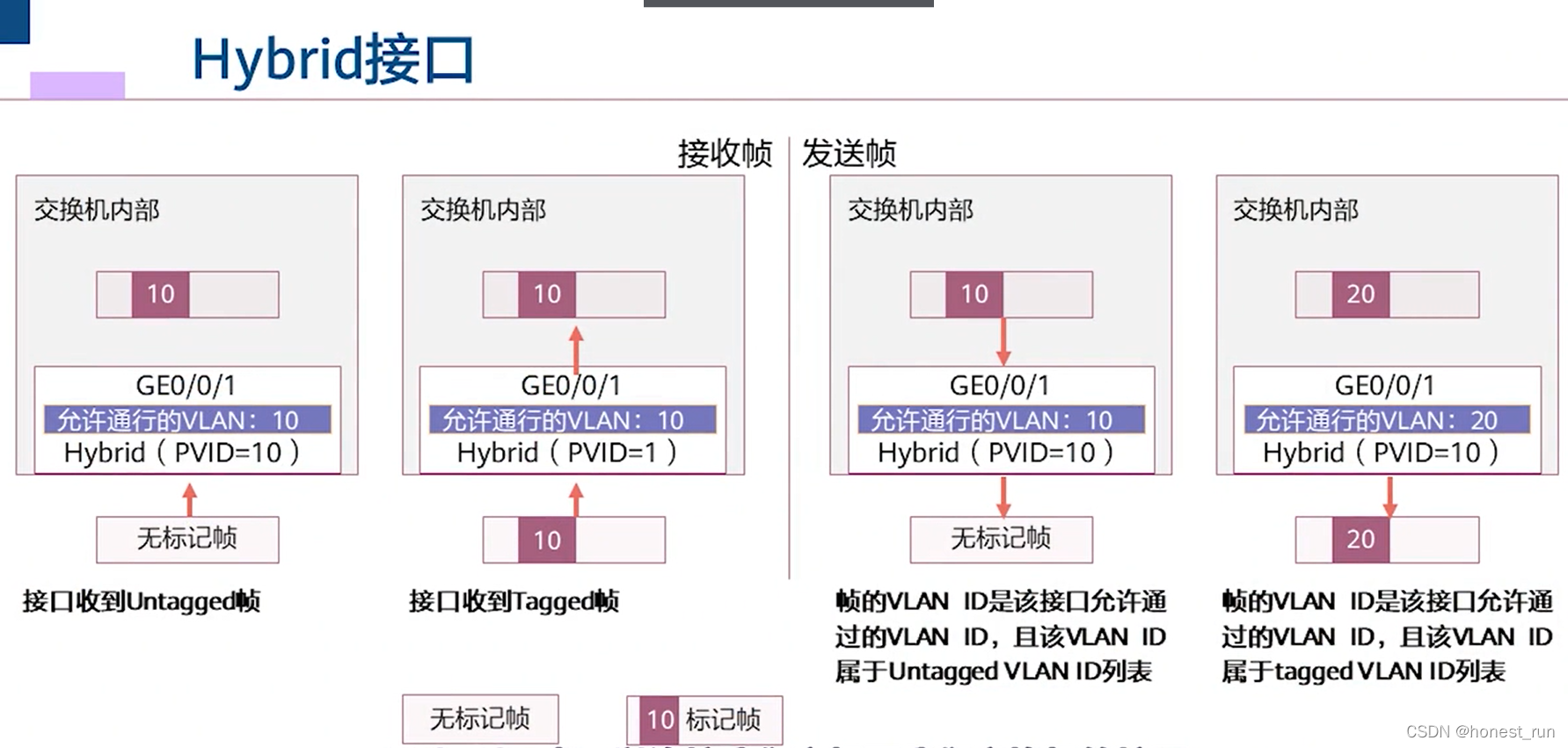

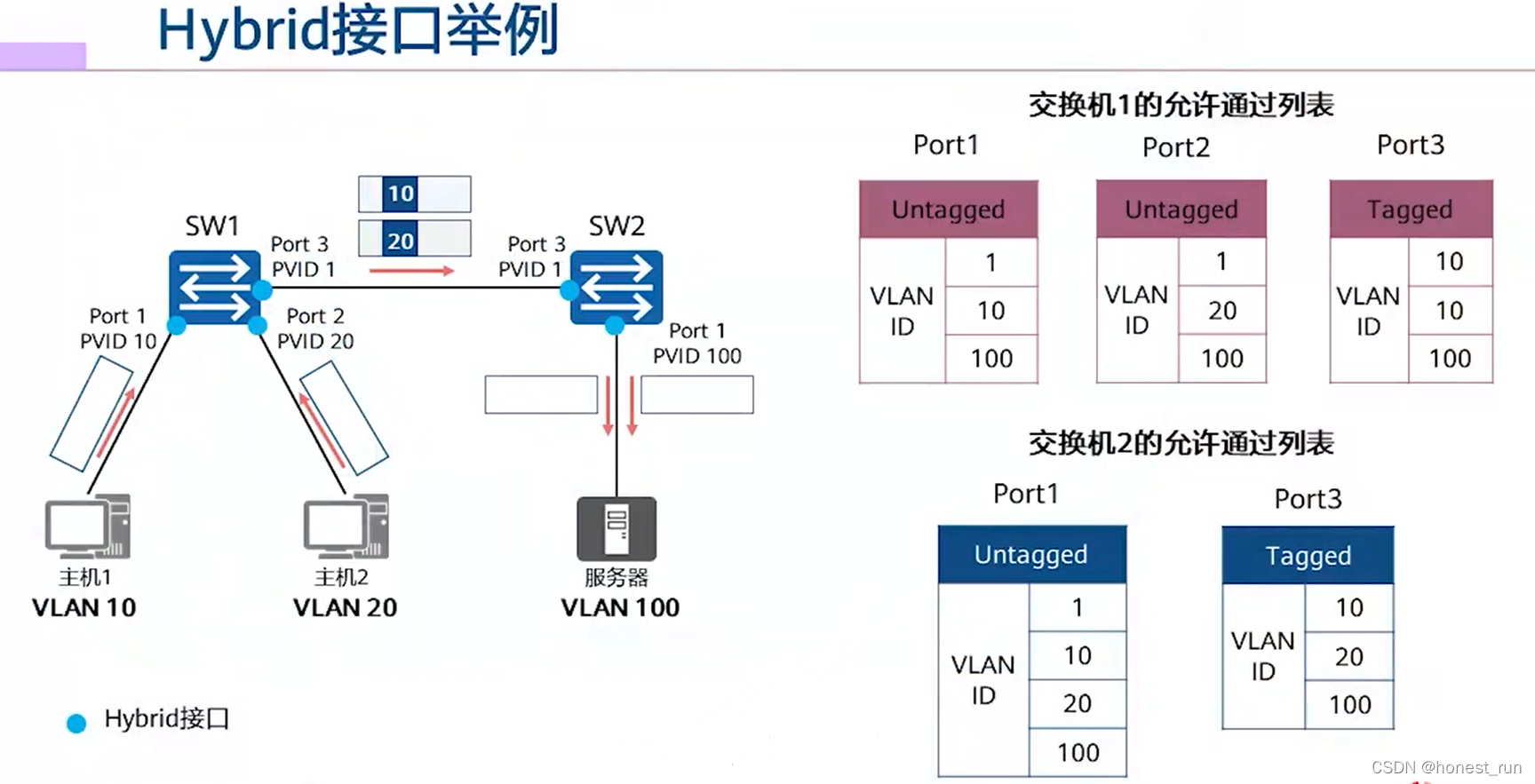

Hybrid介面
例子：
VLAN的應用

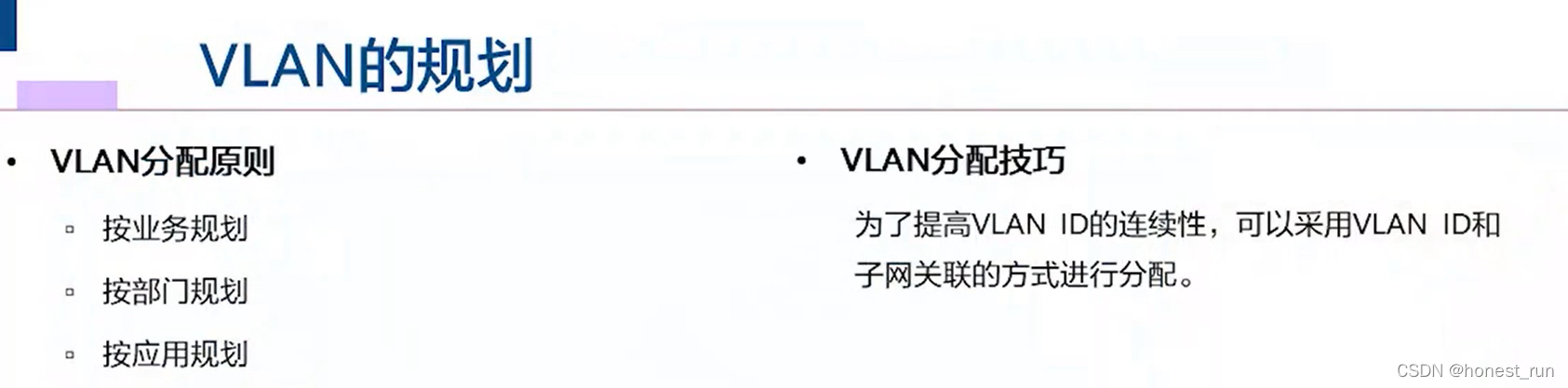

VLAN的規劃——按照業務劃分
VLAN的配置
在系統視圖下配置
介面配置
預設VLAN默認是1
VLAN配置案例

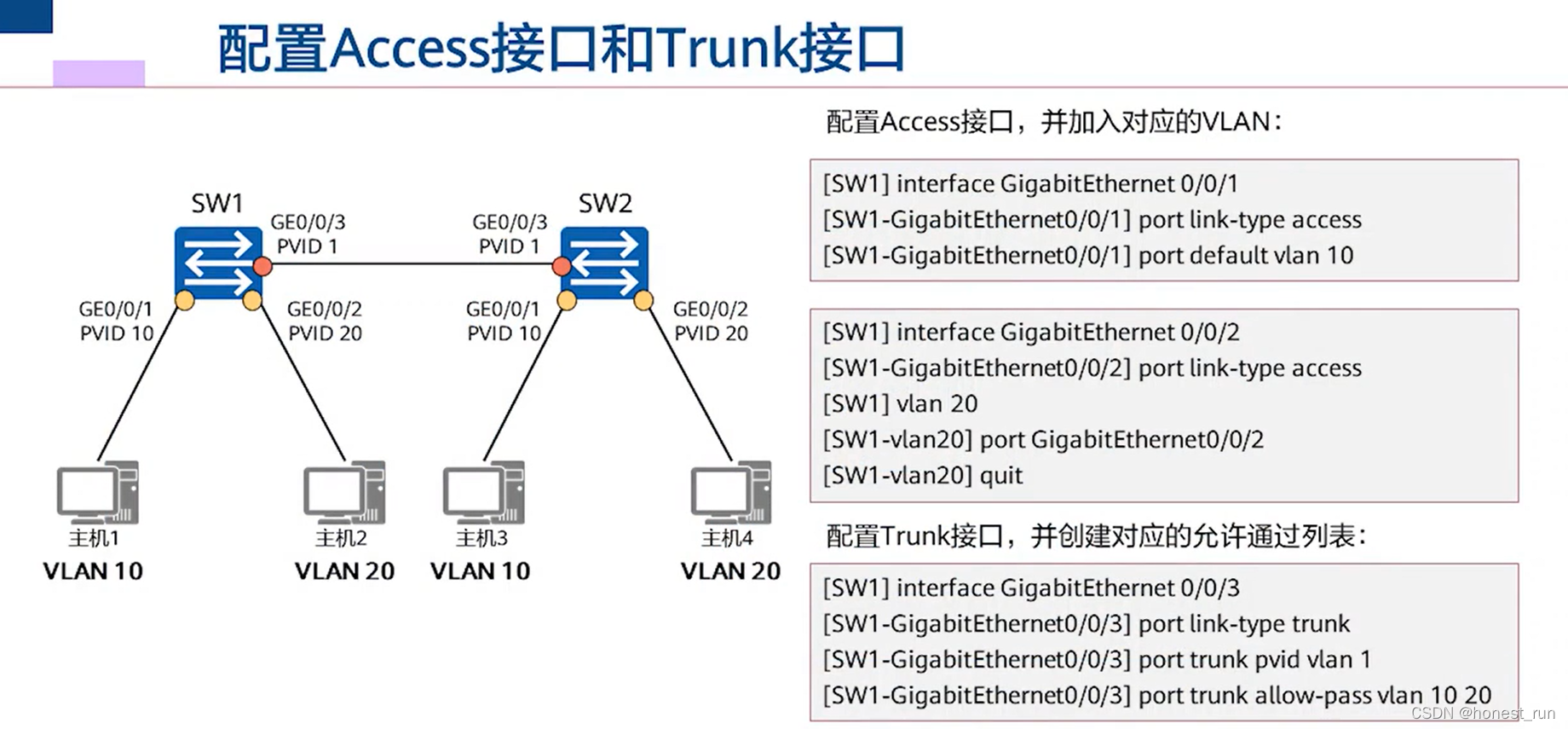

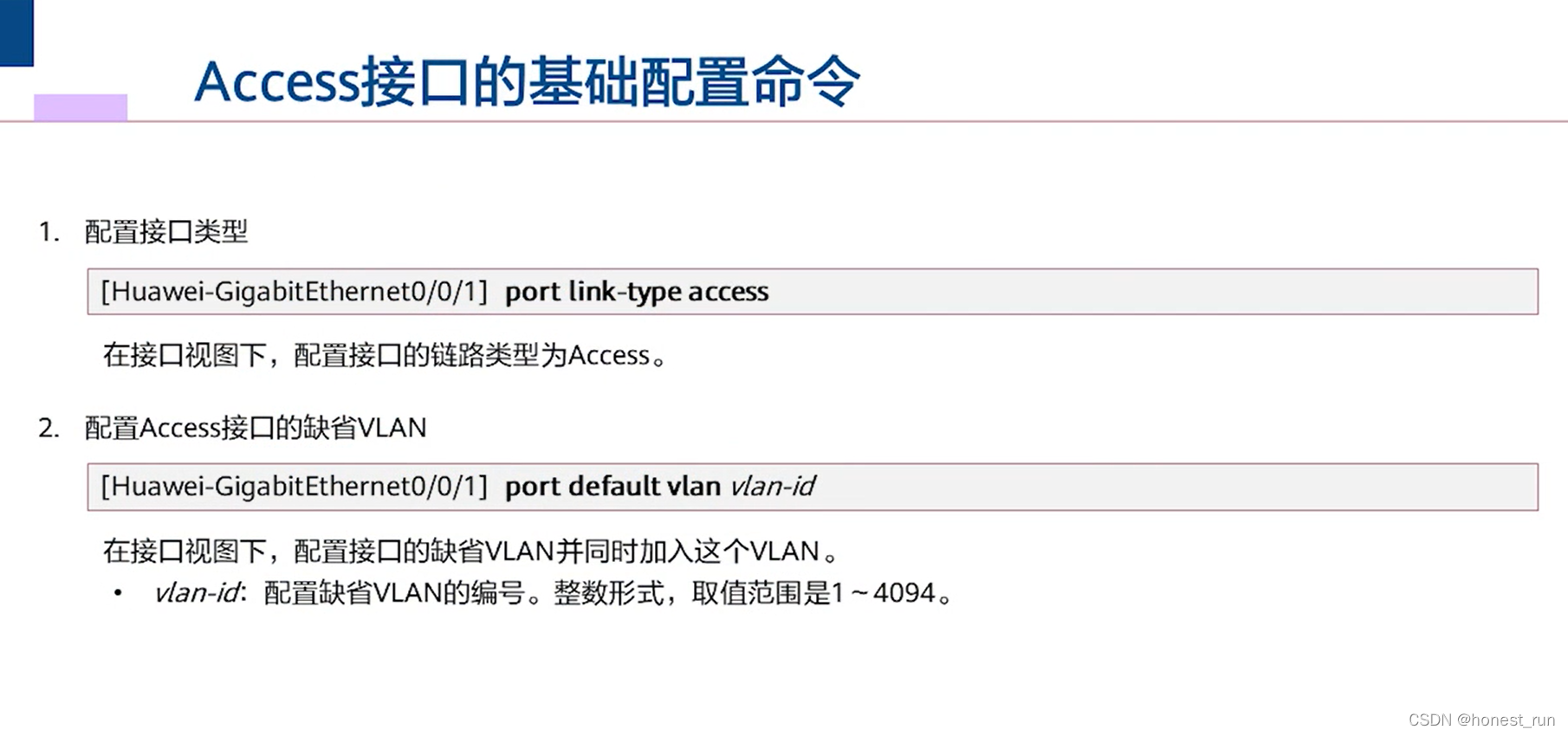

一、Access介面

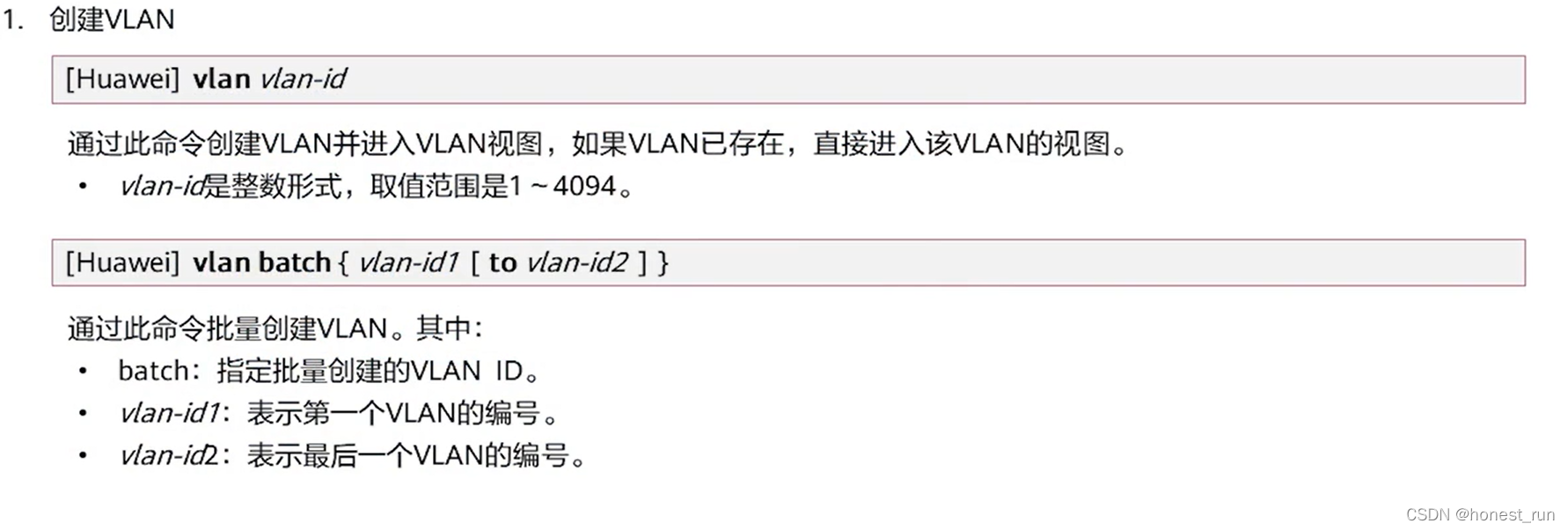

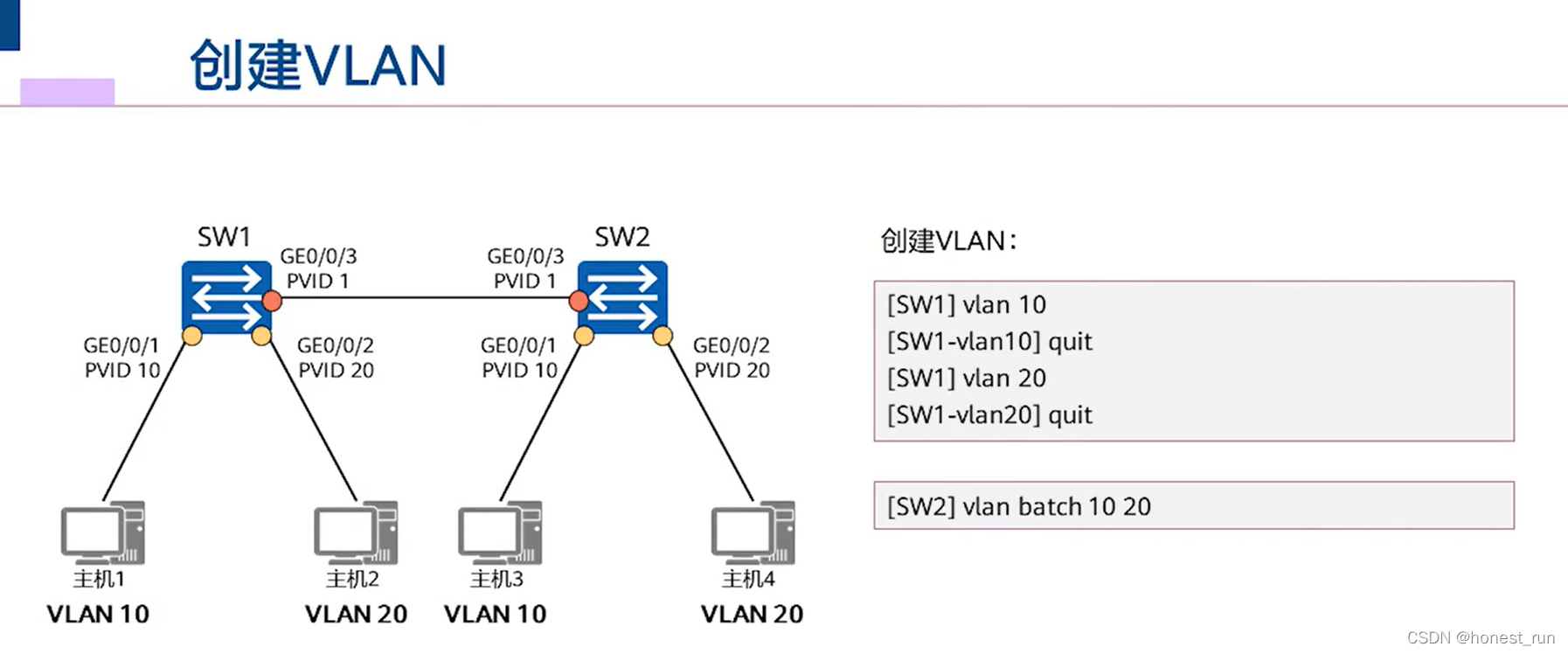

1、在交換機上創建VLAN
2、配置介面

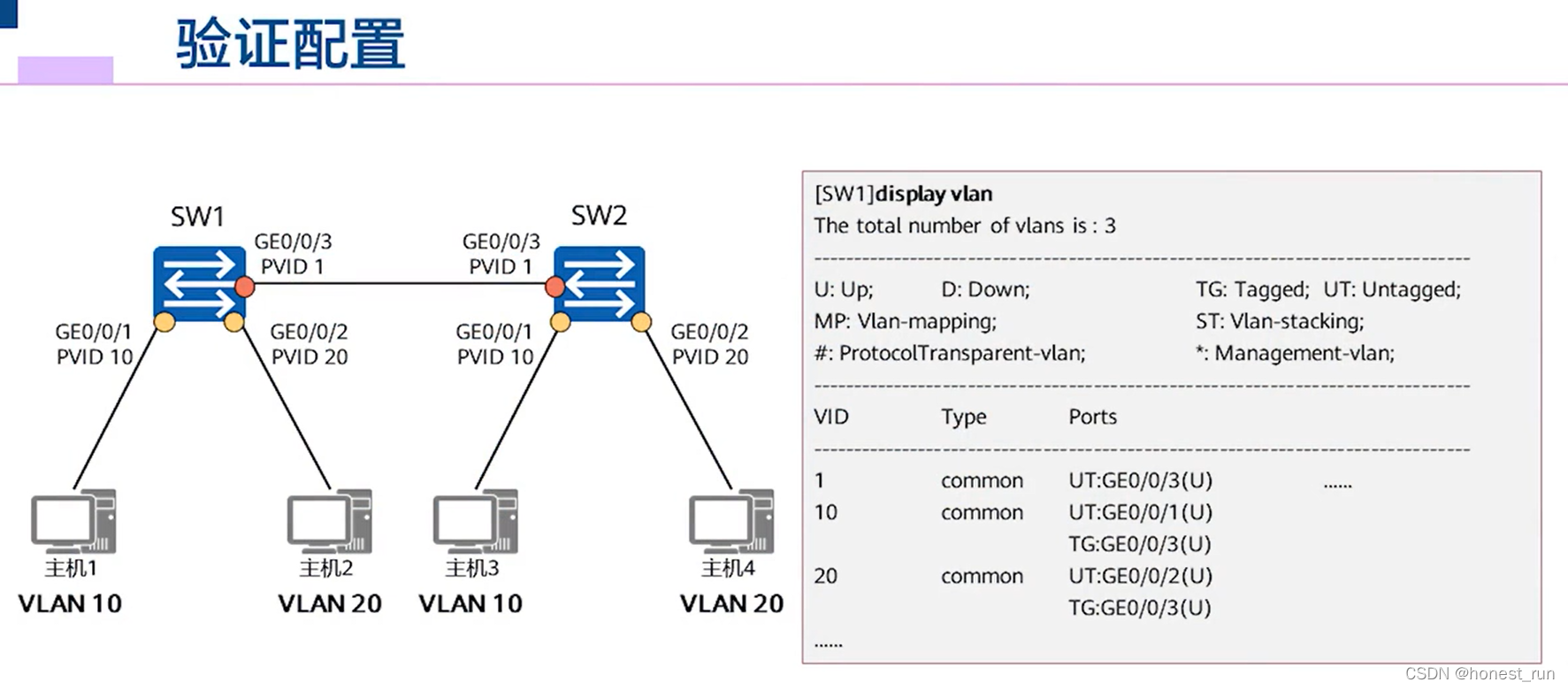

3、檢驗配置是否成功

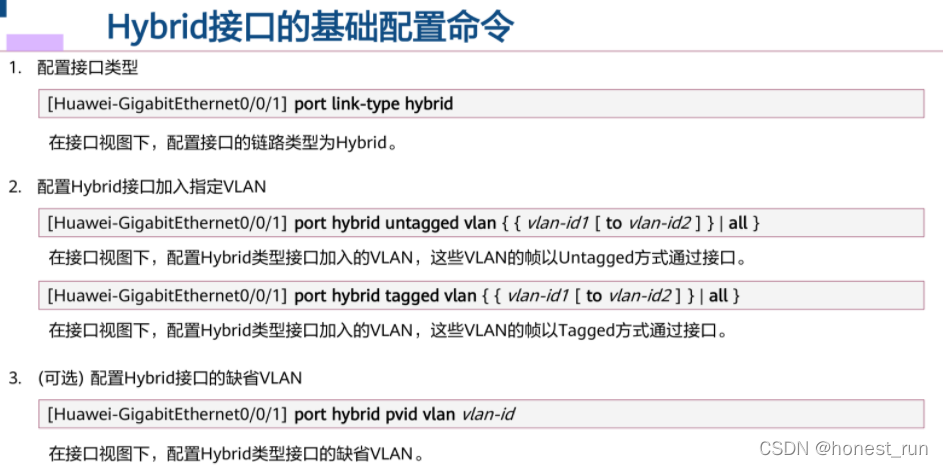

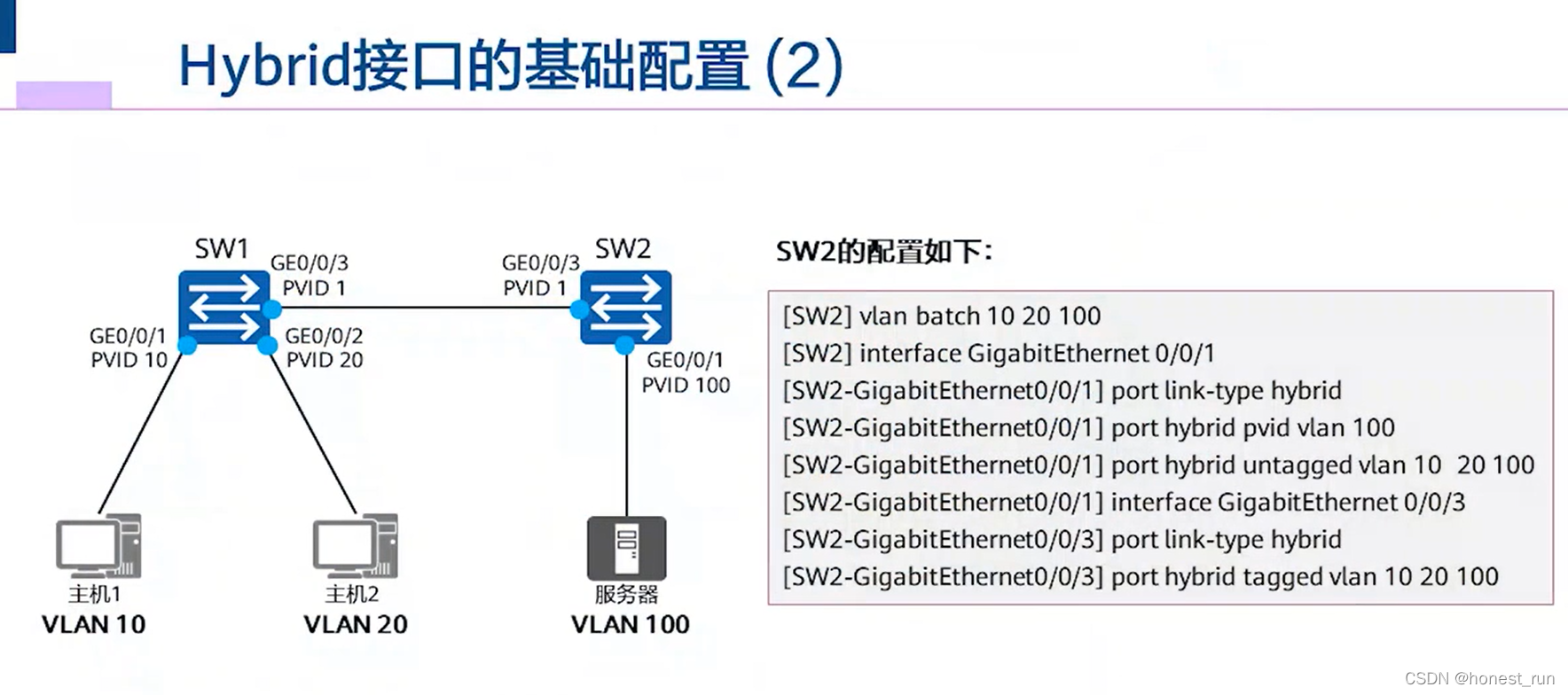

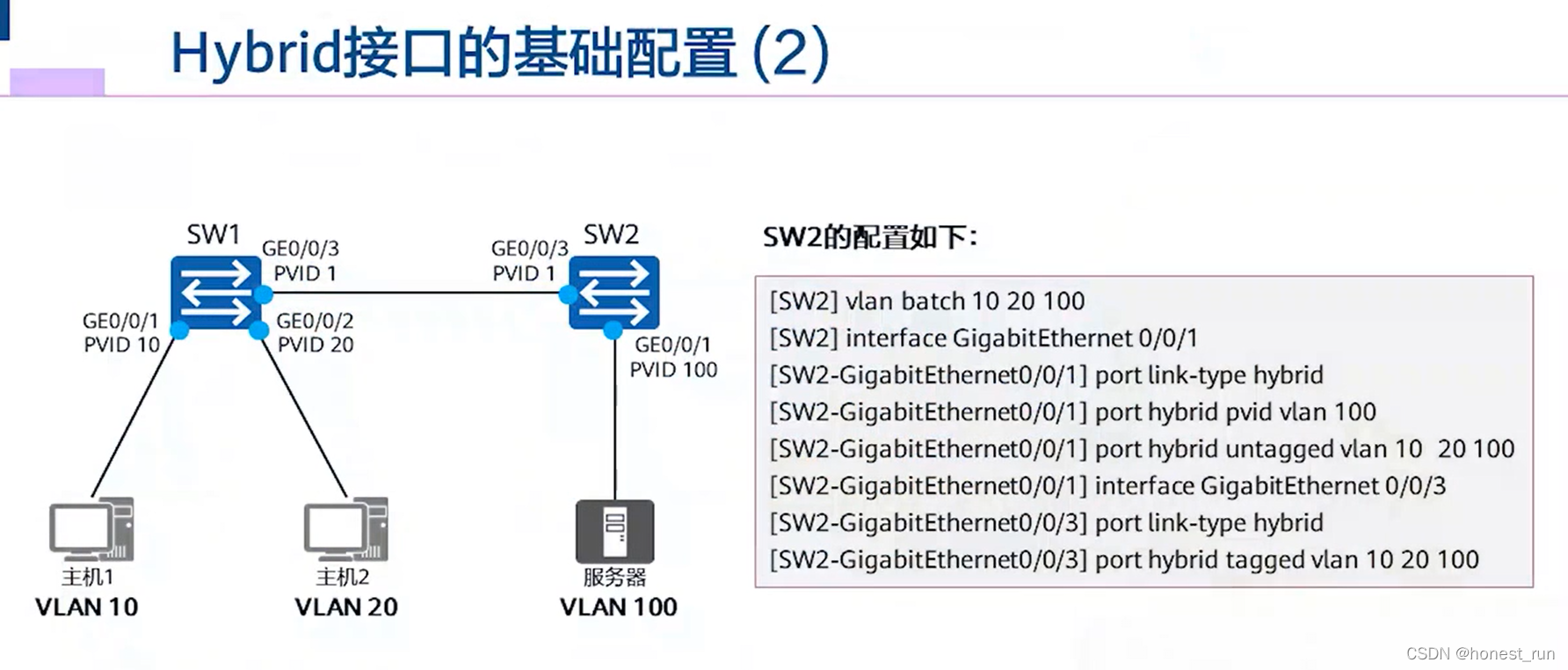

二、Hybrid介面
1、在交換機上創建VLAN并配置交換機介面

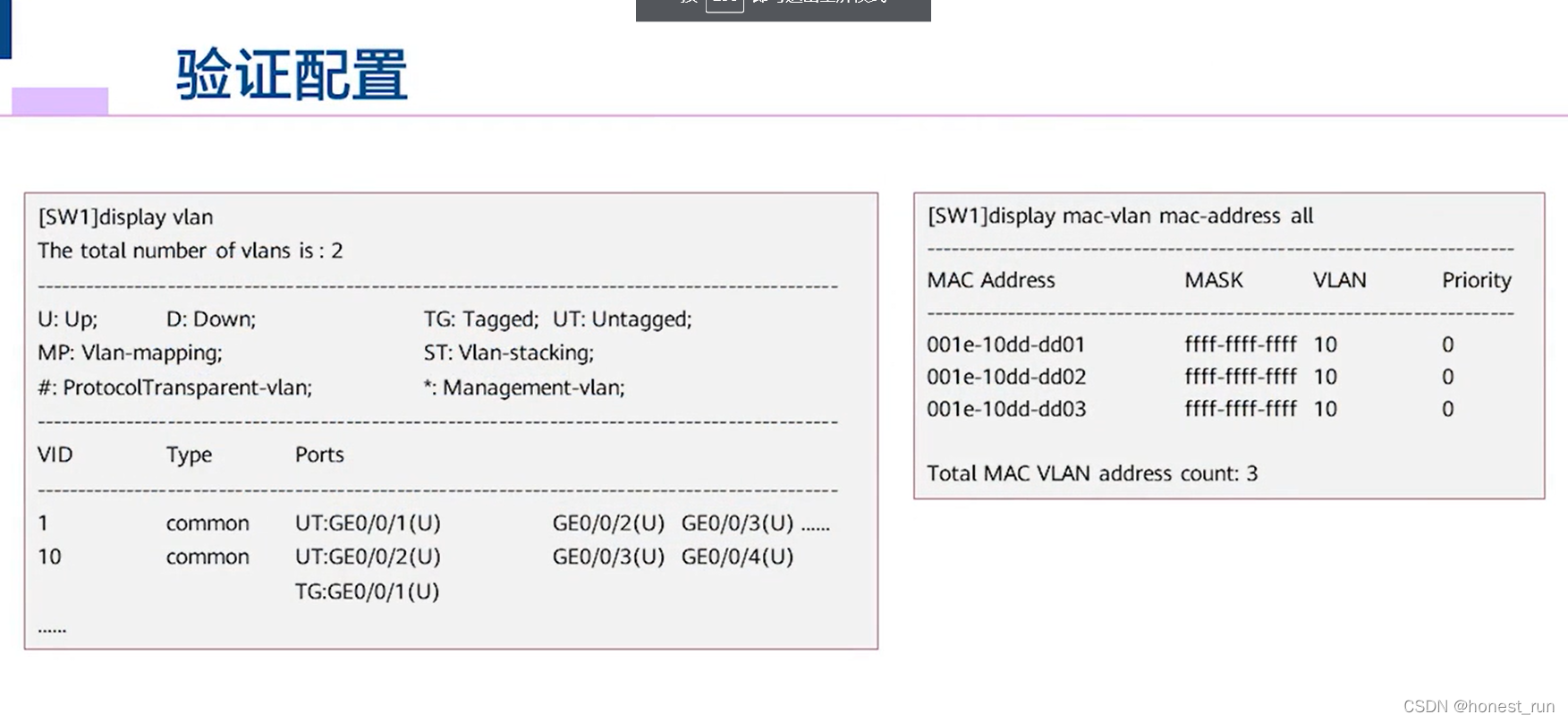

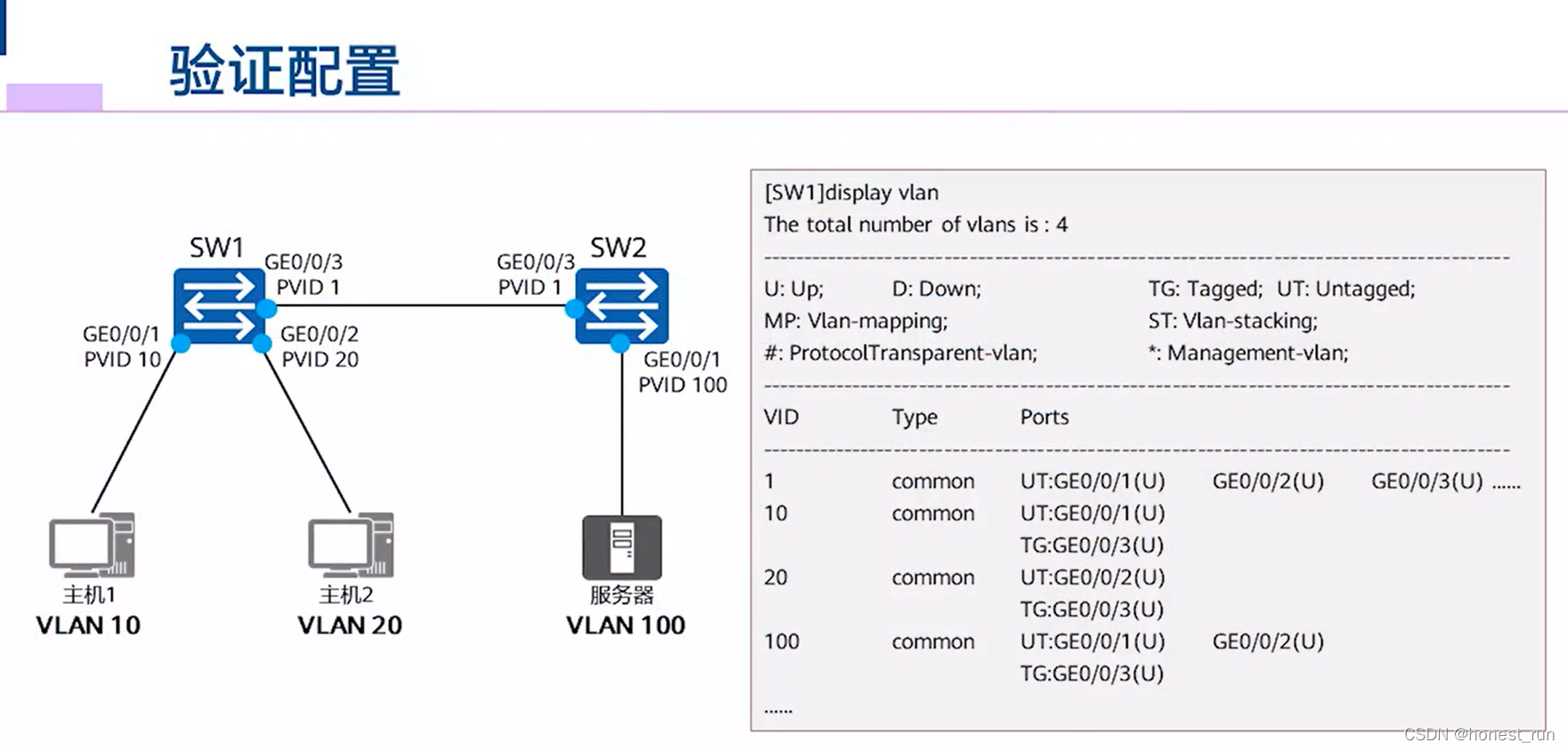

2、檢驗配置是否成功

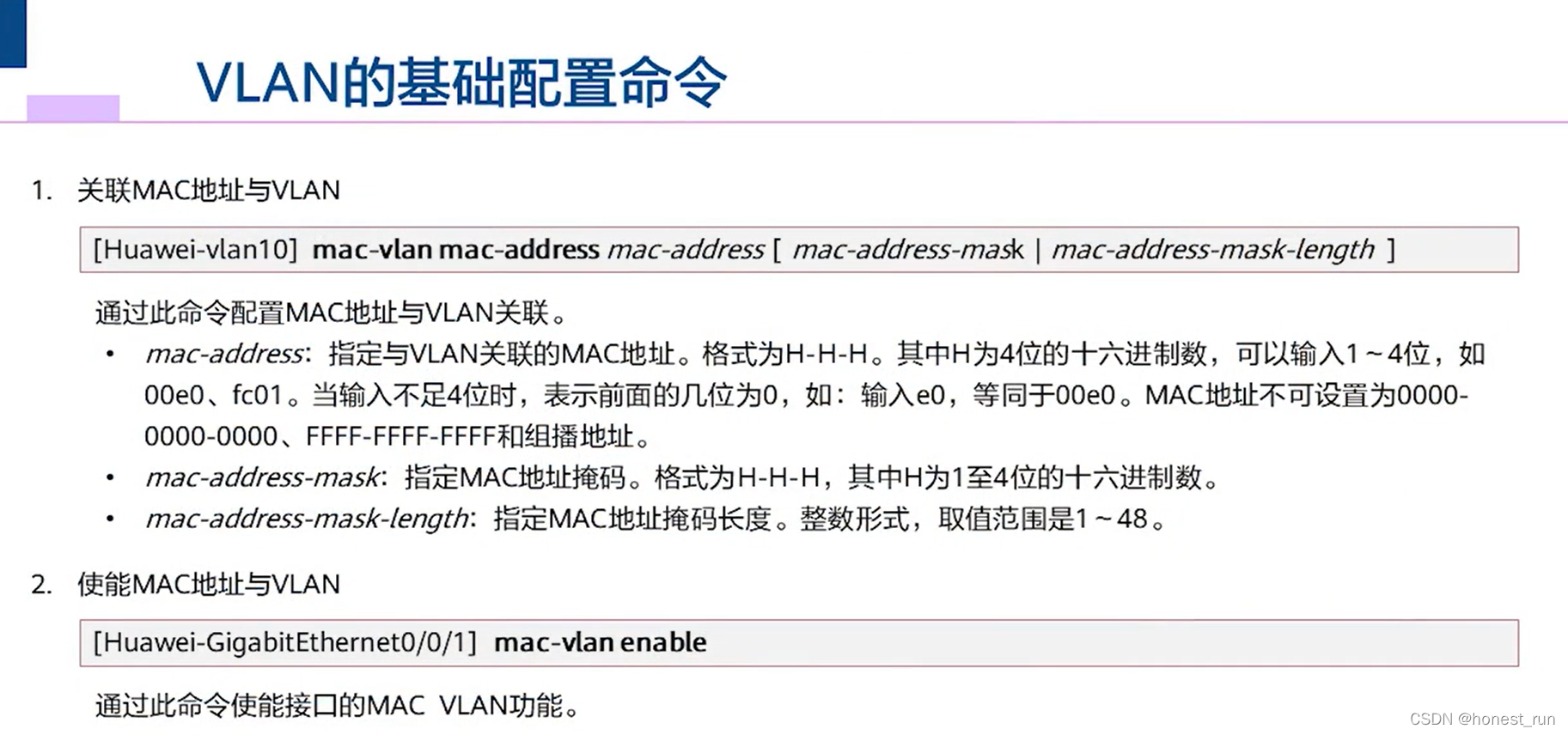

mac地址的系結
