智能除味器–整體硬體方案概述
智能除味器–硬體方案：PCBA設計
1 、臭氧發生器
-
原理
? 智能除味器中至關重要的部分就是臭氧發生器了，利用臭氧發生器可以快速除臭和殺菌，臭氧是一種強訊訓劑，通過高壓電離(或電解、化學、光化學反應)而獲得，其產生程序是將空氣中的部分氧氣分解為氧原子，這些氧原子再和氧分子聚合成臭氧，臭氧的性質極不穩定，生產之后會快速分解，所以，臭氧只能現產現用，產生臭氧的設備叫臭氧發生器，臭氧發生器的原理以及作用詳見CSDN上的一篇文章臭氧味道雖“臭”，架不住它功能強大，
-

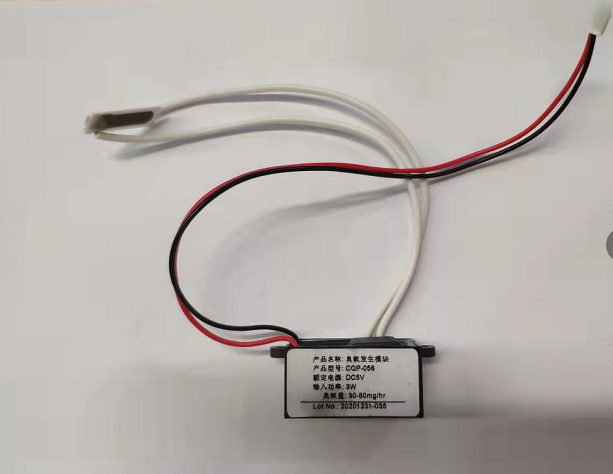

實物圖
?
-

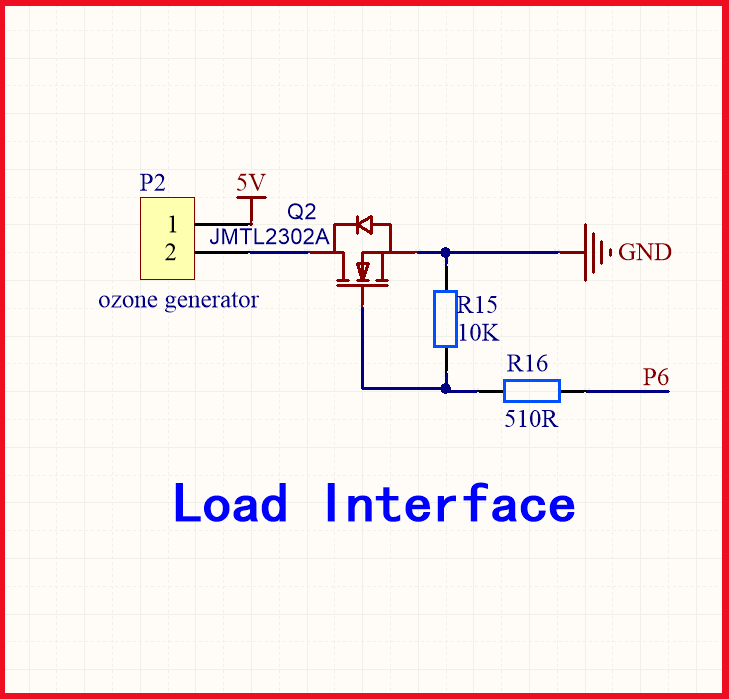

驅動電路
? 臭氧發生器模塊接到P2介面上，采用直流5V供電方式，
? 通過模組的IO口P6控制臭氧發生器的開通與關斷，當P6為低電平時，NMOSFET管關斷，臭氧發生器不作業；當P6為高電平時，NMOSFET管導通，臭氧發生器作業，產生臭氧，
臭氧發生器的引數：（1）輸入電壓：5VDC (2)使用功率：3W
注意：臭氧發生器是5V供電，臭氧發生器的作業電流達到600mA，模組是3.3V供電，同時模組的IO口輸出電流無法驅動臭氧發生器，因此需要加MOSFET管來驅動，
-
臭氧作用
消毒無死角，殺菌效率高，除異味；用于食材保鮮等，
2 、負離子發生器
-
原理
? 負離子發生器利用脈沖、振蕩電器將低電壓升至直流負高壓，利用碳毛刷尖端直流高壓產生高電暈，高速地放出大量的電子（e-），而電子并無法長久存在于空氣中（存在的電子壽命只有nS級），立刻會被空氣中的氧分子（O2）捕捉，形成負離子，釋放到周圍的空氣中，凈化空氣，改善人們的生活環境，這種用人工產生空氣負離子的設備就稱為空氣負離子發生器或負離子發生器，
-

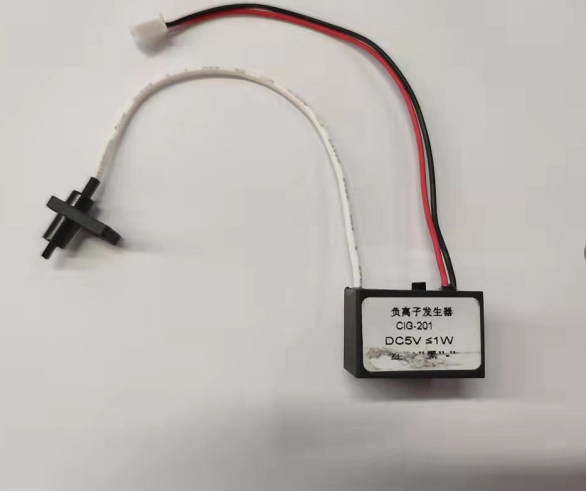

實物圖
?
-

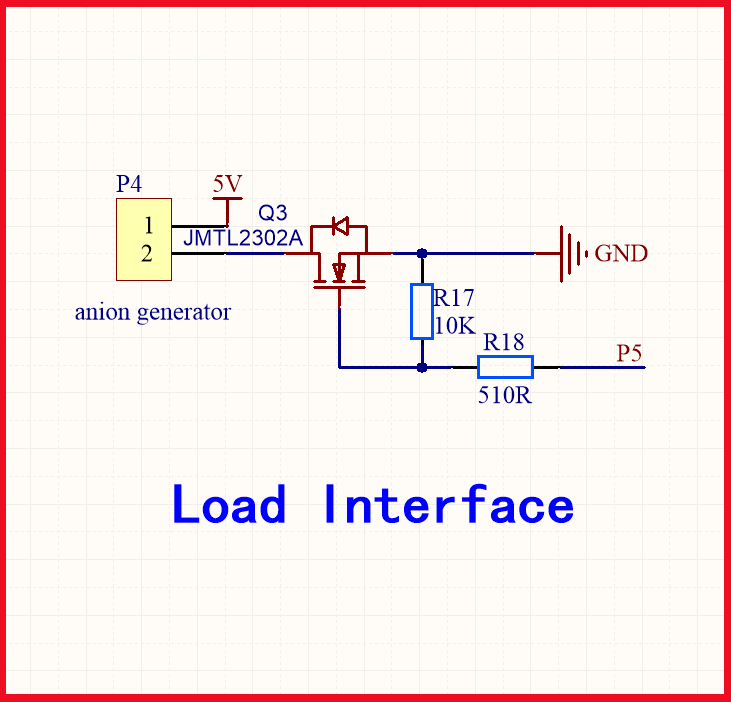

驅動電路
負離子發生器模塊接到P4介面上，采用直流5V供電方式，
? 通過模組的IO口P5控制負離子發生器的開通與關斷，當P5為低電平時，NMOSFET管關斷，負離子發生器不作業；當P5為高電平時，NMOSFET管導通，負 離子發生器作業，凈化空氣，
負離子發生器的引數：（1）輸入電壓：5VDC (2)使用功率：≤1W
注意：負離子發生器是5V供電，負離子發生器的作業電流需要200mA左右，模組是3.3V供電，同時模組的IO口輸出電流無法驅動負離子發生器，因此需要加MOSFET管來驅動，
-
作用
? 負離子發生器產生大量負離子，同時產生微量臭氧，二者的結合很容易吸收各種病毒和細菌，從而引起結構變化或能量轉移，導致它們死亡，清新空氣、消煙除塵，帶負電荷的負離子與漂浮在空氣中帶正電荷的煙霧粉塵進行電極中和，使其自然沉積，
3 、風扇
-
原理
通過直流電壓和電磁感應，將電能轉化成機械能從而帶動風葉轉動，
-

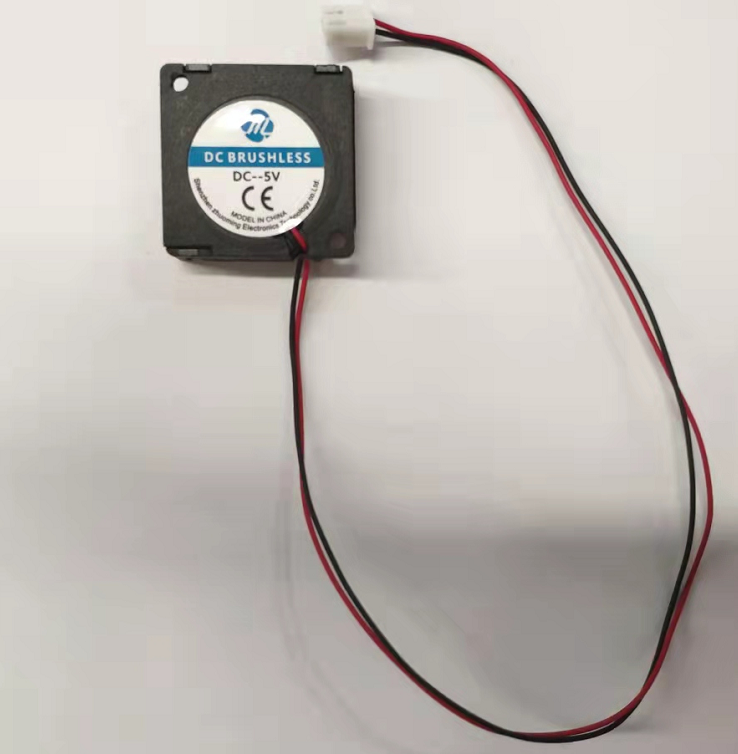

實物圖
-

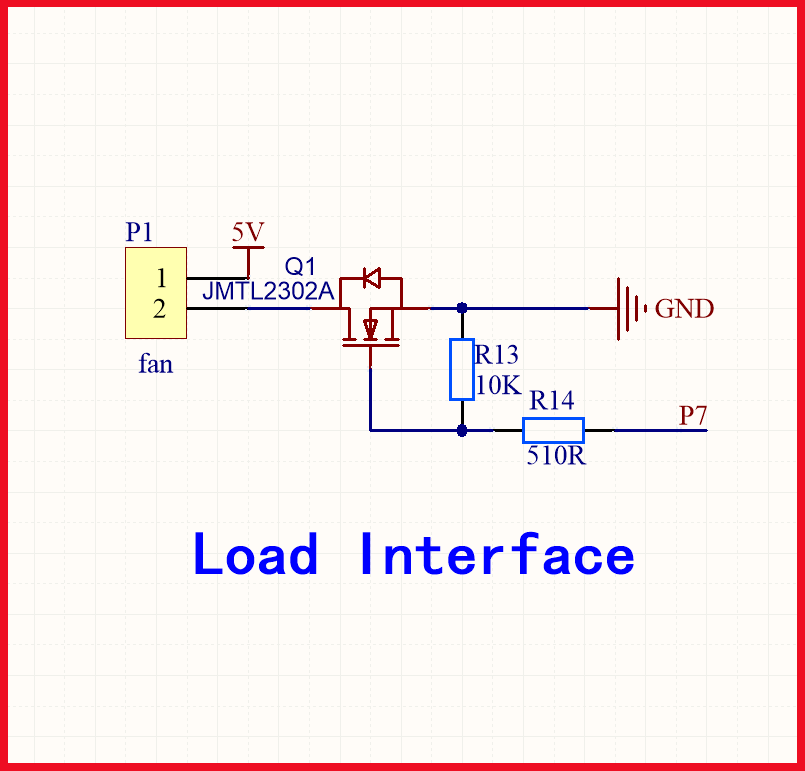

驅動電路
風扇接到P1介面上，采用直流5V供電方式，
? 通過模組的IO口P7控制風扇的開通與關斷，當P7為低電平時，NMOSFET管關斷，風扇不作業；當P7為高電平時，NMOSFET管導通，風扇作業，
風扇的功率：（1）額定電壓：5VDC (2)輸入電流：最大100mA (3)輸入功率：最大0.5W
注意：風扇是5V供電，風扇需要100mA左右的輸入電流，模組是3.3V供電，同時模組的IO口輸出電流無法驅動風扇，因此需要加MOSFET管來驅動，
-
作用
用風扇的主要原因是為讓智能除味器里面的空氣快速流動，一方面不斷地向智能除味器里面提供空氣，另一方面將產生的臭氧和負離子排出，
