一、JTAG 除錯簡介

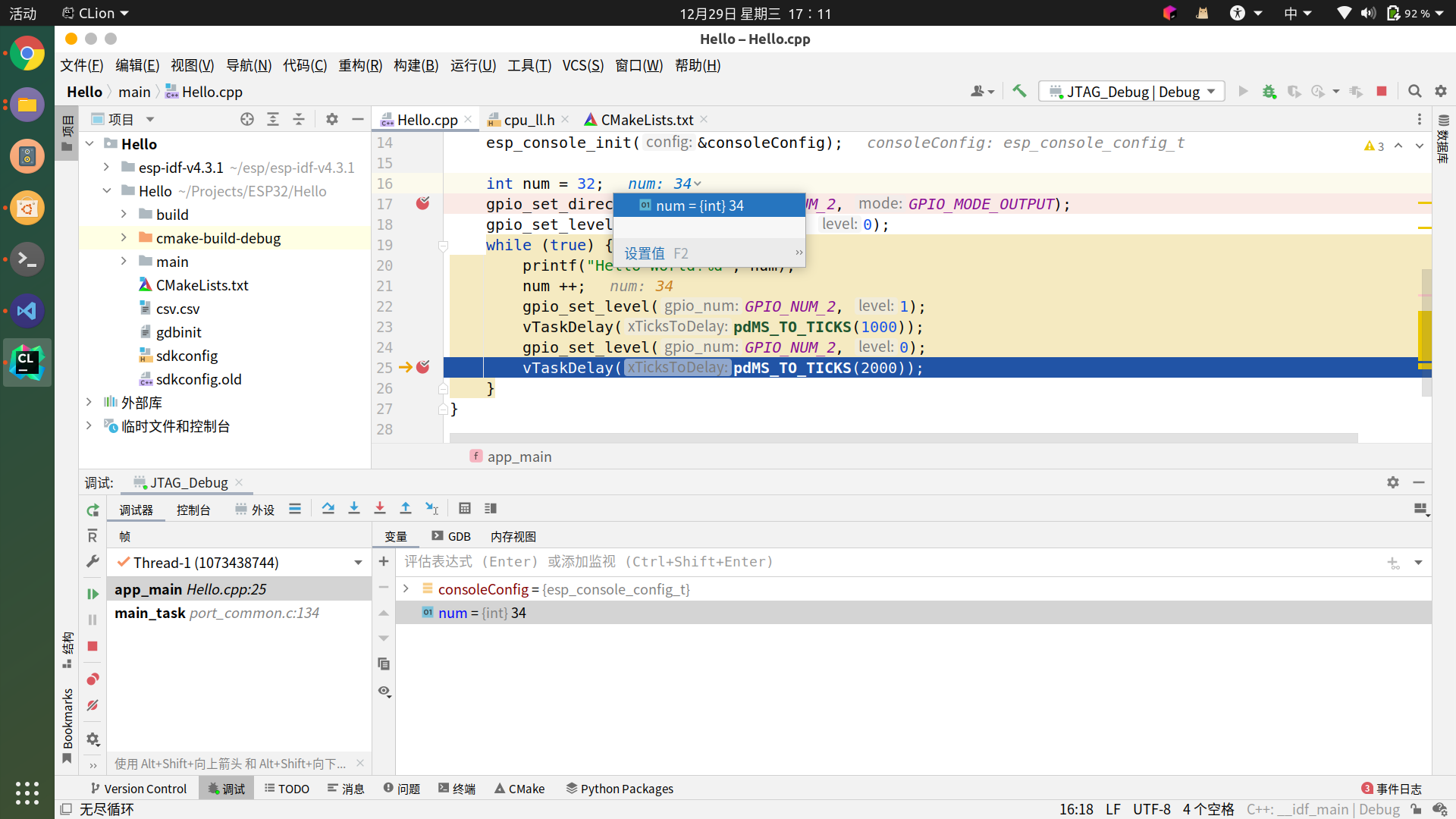

先看一張效果圖，Clion成功為ESP32程式打上了斷點，而且能觀測變數值，并能對其修改！

JATG 是一種可用于在線除錯單片機運行狀態和資源的介面，相對于常用的idf.py monitor來說，JTAG 除錯是一種在線除錯的手段，它能更加底層地監測單片機的運行，它能通過斷點來檢查程式執行的位置，相關變數的值，甚至直接對這些變數值進行修改，相對于傳統的離線除錯，在線除錯能更容易地發現程式的問題，提高開發效率，

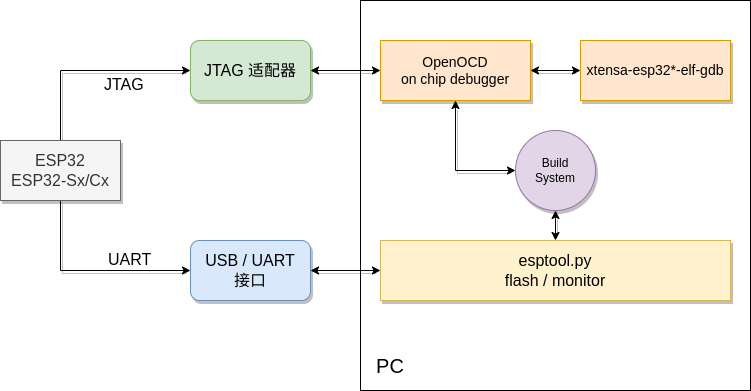

下圖為使用JTAG和idf.py monitor除錯的區別

二、準備階段

如果你使用的是安裝esp-idf開發環境時自動安裝的openocd-esp32，則它支持如下14種配接器

ftdi 		  (如 ESP_Prog )
usb_blaster
esp_usb_jtag
esp_usb_jtag
ft232r
jlink
vsllink
ulink
hla
osbdm
opendous
aice
xds110
jtag_esp_remote

官方發售的 ESP-WROVER-KIT開發板上板載了 FT2232芯片，與ESP-Prog除錯器上的核心芯片等同，可以理解為ESP-WROVER-KIT開發板上自帶 ESP-Prog 除錯器

注意：請確保你使用的 OpenOCD 是安裝esp-idf開發環境時 自動安裝 的openocd-esp32（即樂鑫官方提供的 OpenOCD-ESP32【Github頁面】），或經其他用戶修改 并已說明支持ESP32 的OpenOCD，否則無法對ESP32等進行除錯，


OpenOCD官方版本暫時無法對ESP32進行除錯

關于CMSIS-DAP除錯器：雖然官方版本OpenOCD支持CMSIS-DAP，但是樂鑫在ESP-IDF開發環境搭建時自動安裝的OpenOCD并未支持此除錯器，


如果想要使openocd-esp32支持CMSIS-DAP請參考《從原始碼構建 OpenOCD》檔案，從樂鑫提供的原始碼編譯一份openocd-esp32，編譯時打開支持CMSIS-DAP的選項即可，但并不保證CMSIS-DAP一定能在除錯ESP32等時能正常作業

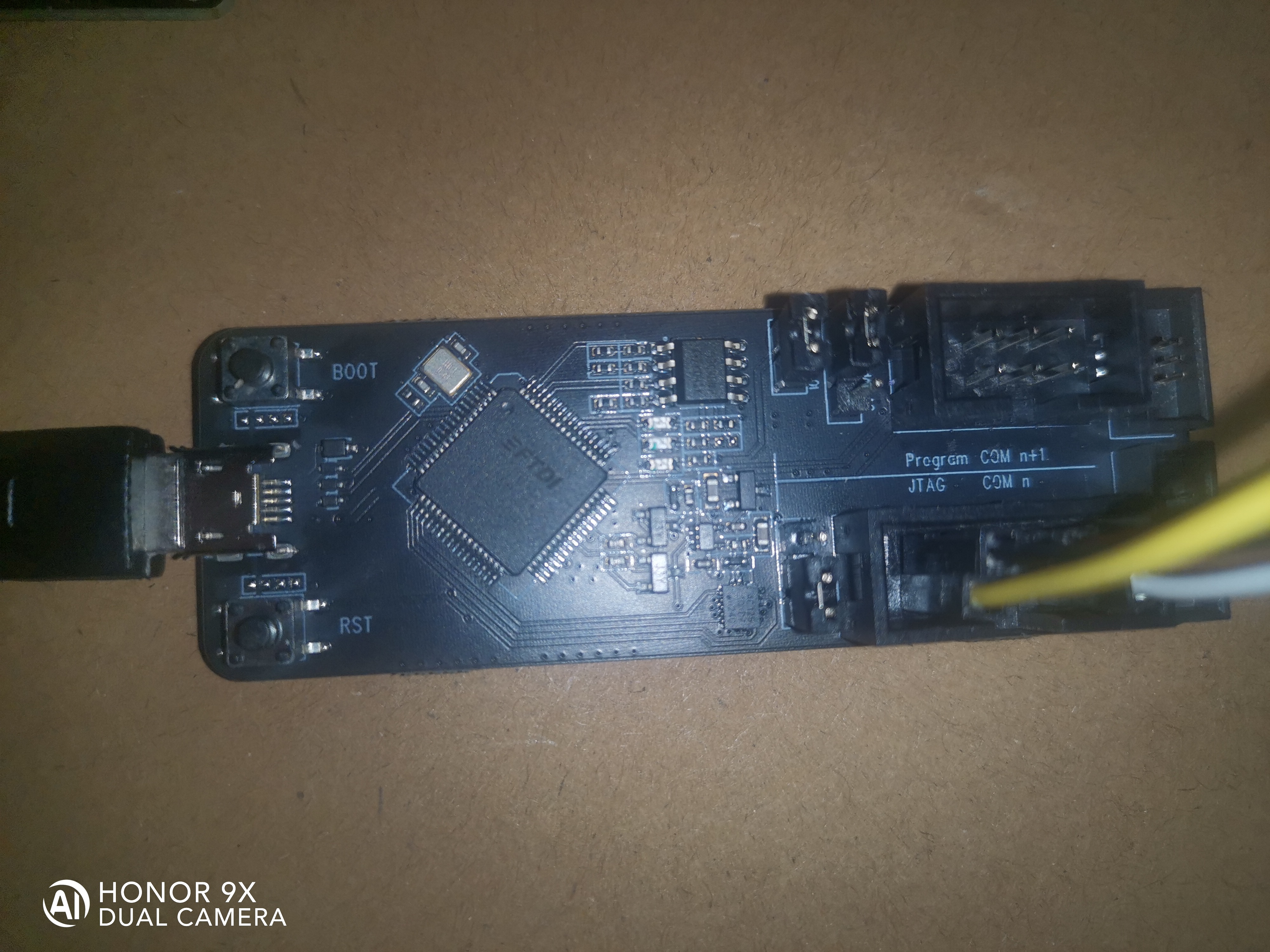

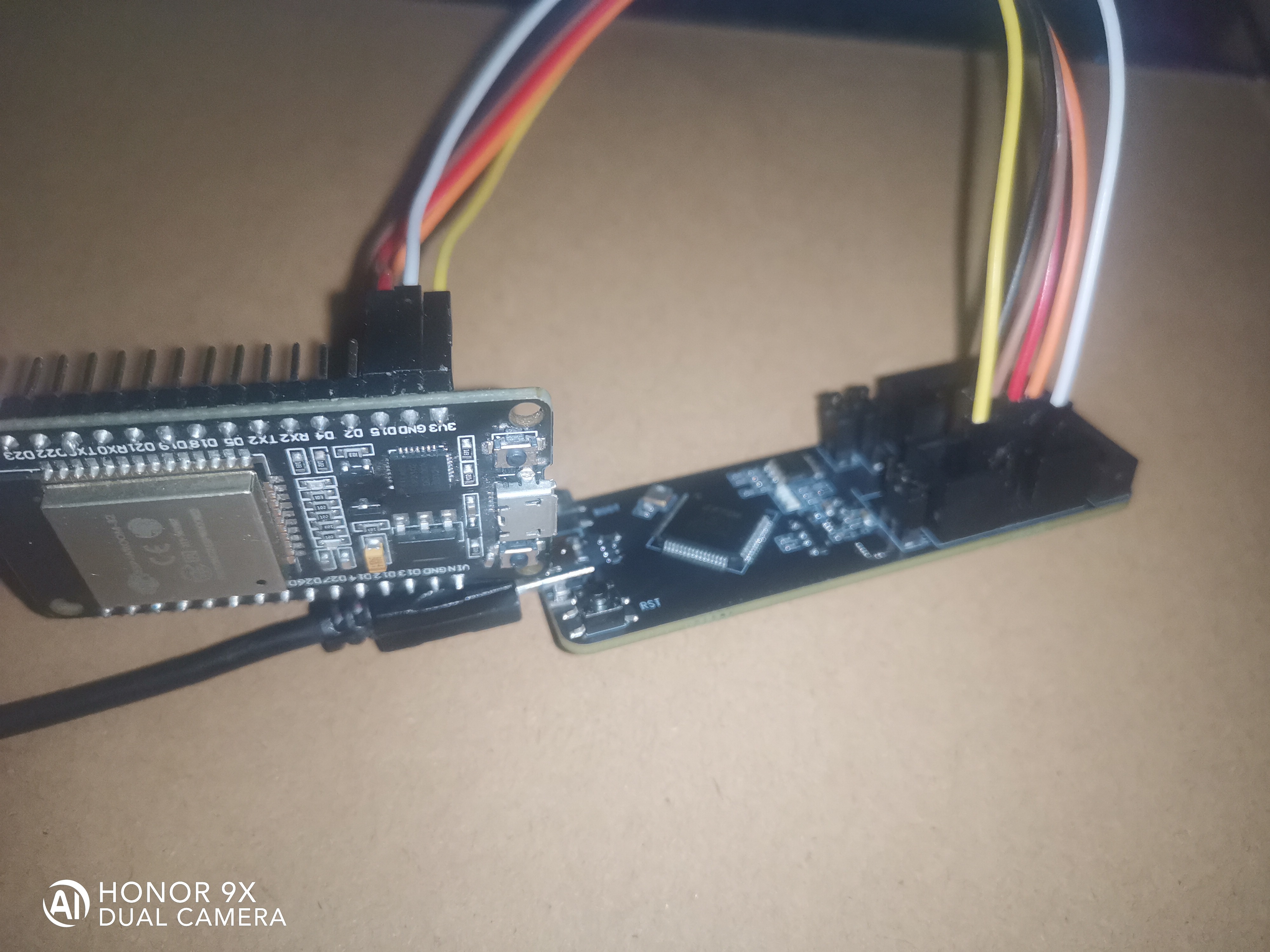

本文以ESP-Prog除錯器為例，探究 ESP32 JTAG 除錯的方法，其他除錯器以此類推，如圖為 ESP-Prog 除錯器

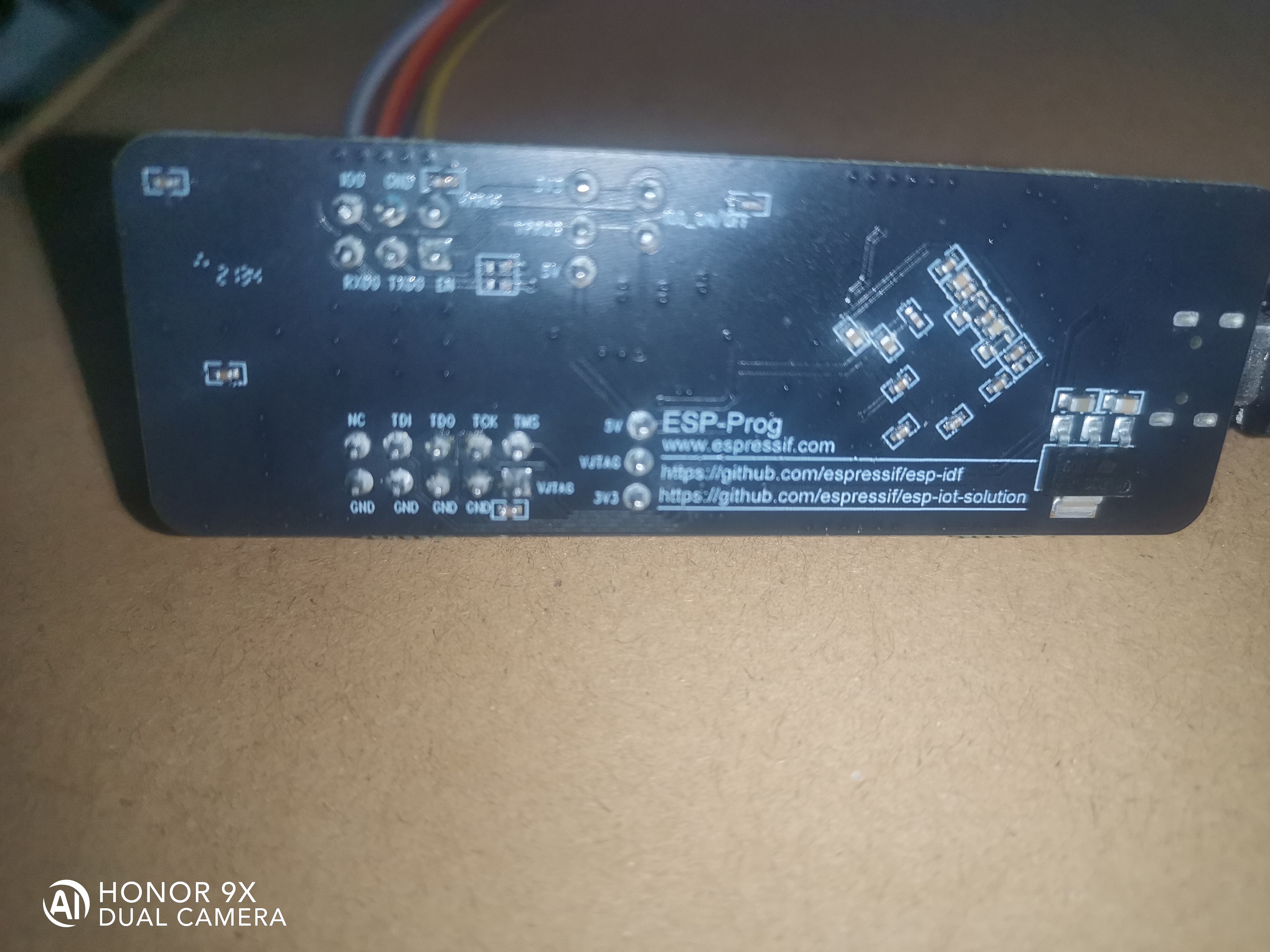

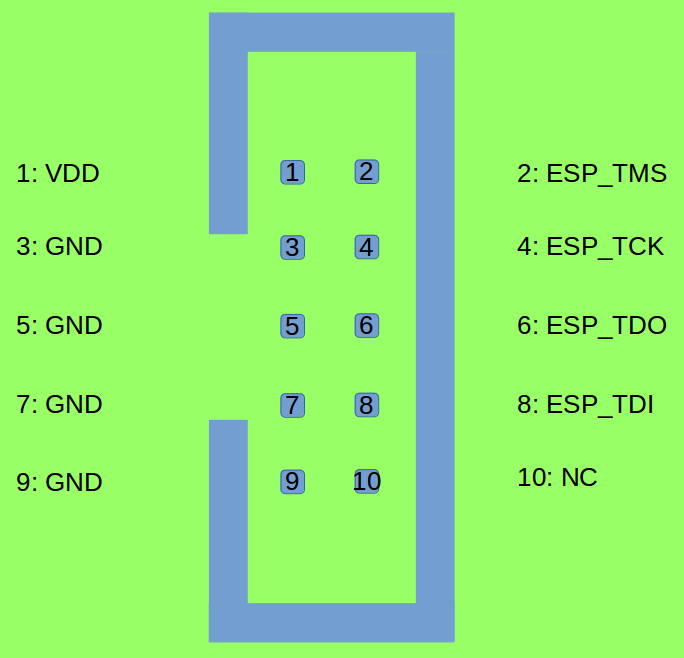

ESP-Prog 的 JTAG 介面如下（從板子的背面也可以看）

這里建議將ESP32的monitor串口接到另一邊的變成介面上，monitor介面請通過idf.py menuconfig進行配置，默認為 UART0 ，這樣可以讓你的ESP32能在JTAG除錯時同時觀察串口的輸出，

注意
ESP-Prog上標注的ESP_TXD和ESP_RXD表示這兩個介面接入 ESP32 的TXD和RXD，并不是指此介面是下載器的TXD和RXD，因此不要想當然地反接，這里需要正接，


如果你只接入了TXD、RXD兩條資料線，確保使用idf.py時要進行手動燒錄復位（即IO0在低電平的時候完成一次芯片復位）部分開發板上的BOOT按鍵即為IO0，在此按鍵被按下的時候按開發板上的EN鍵即可）

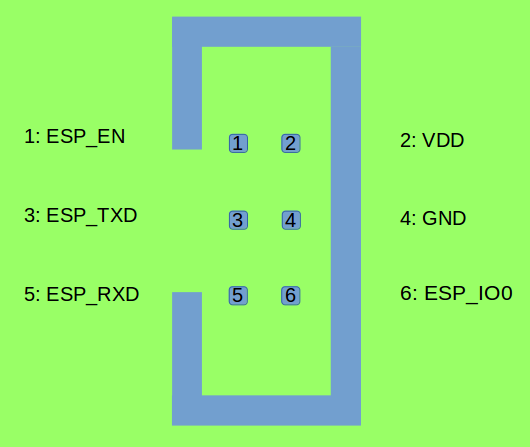

如果你想使用 ESP-Prog 板載的自動編程介面（6針）來下載程式，請確保EN和IO0也接入，這樣即可通過自動燒錄電路進行程式下載，（無需手動燒錄復位）

1. Windows

請先閱讀上方的說明文字，選擇合適的除錯器

ESP-Prog使用了 FT2232 芯片實作了 JTAG 配接器，所以以下說明同樣適用于其他基于 FT2232 的 JTAG 配接器，

1. 將 ESP-Prog 接入電腦

2. 等待 Windows 識別出 ESP-Prog 或 ESP-WROVER-KIT 并且為其安裝驅動，如果驅動沒有被自動安裝，請前往 官網 下載并手動安裝，

3. 從 Zadig 官網 下載 Zadig 工具（Zadig_X.X.exe）并運行，

4. 在 Zadig 工具中，進入 “Options” 選單中選中 “List All Devices”，

5. 檢查設備串列，其中應該包含兩條與 ESP-Prog 相關的條目：“Dual RS232-HS (Interface 0)” 和 “Dual RS232-HS (Interface 1)”，驅動的名字應該是 “FTDIBUS (vxxxx)” 并且 USB ID 為：0403 6010，

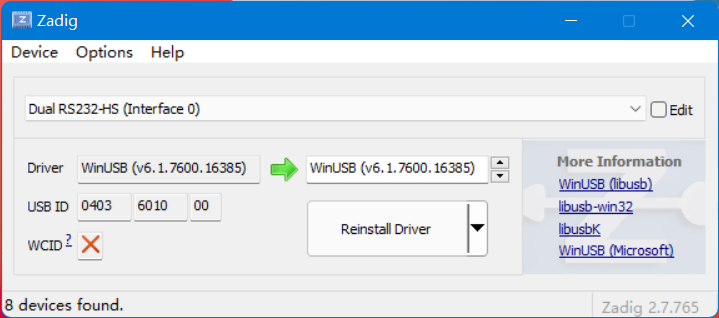

6. 第一個設備 “Dual RS232-HS（Interface 0）” 連接到了 ESP32 的 JTAG 埠，此設備原來的 “FTDIBUS (vxxxx)” 驅動需要替換成 “WinUSB (v6xxxxx)”，為此，請選擇 “Dual RS232-HS (Interface 0)” 并將驅動重新安裝為 “WinUSB (v6xxxxx)”，如圖，

注意：請勿更改第二個設備 “Dual RS232-HS（Interface 1）” 的驅動，它被連接到 ESP32 的串口（UART），用于上傳應用程式映像給 ESP32 進行燒寫，

6. 最后步驟

之后參考本專欄環境搭建（一）文章，執行export.bat之后，在PowerShell或cmd中執行xtensa-esp32-els-gdb

PS D:\> xtensa-esp32-elf-gdb

如果看到

Open On-Chip Debugger  v0.10.0-esp32-20210401 (2021-04-01-15:45)
Licensed under GNU GPL v2
For bug reports, read
	http://openocd.org/doc/doxygen/bugs.html
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : ftdi: if you experience problems at higher adapter clocks, try the command "ftdi_tdo_sample_edge falling"
Info : clock speed 20000 kHz
Info : JTAG tap: esp32.cpu0 tap/device found: 0x120034e5 (mfg: 0x272 (Tensilica), part: 0x2003, ver: 0x1)
Info : JTAG tap: esp32.cpu1 tap/device found: 0x120034e5 (mfg: 0x272 (Tensilica), part: 0x2003, ver: 0x1)
Info : esp32.cpu0: Debug controller was reset.
Info : esp32.cpu0: Core was reset.
Info : esp32.cpu1: Debug controller was reset.
Info : esp32.cpu1: Core was reset.
Info : Listening on port 3333 for gdb connections

沒有錯誤資訊，則證明配置成功

2. Linux

請先閱讀上方的說明文字，選擇合適的除錯器

ESP-Prog使用了 FT2232 芯片實作了 JTAG 配接器，所以以下說明同樣適用于其他基于 FT2232 的 JTAG 配接器，

1. 將 ESP-Prog 接入電腦
2. 打開終端，輸入 ls -l /dev/ttyUSB* 命令檢查作業系統是否能夠識別板子的 USB 埠，類似識別結果如下：

local@augtons:~/esp$ ls -l /dev/ttyUSB*
crw-rw---- 1 root dialout 188, 0 Jul 10 19:04 /dev/ttyUSB0
crw-rw---- 1 root dialout 188, 1 Jul 10 19:04 /dev/ttyUSB1

3. 設定兩個 USB 埠的訪問權限

OpenOCD 官方檔案提供了這樣一段資訊

For USB devices on GNU/Linux you should use the contrib/60-openocd.rules
file. It probably belongs somewhere in /etc/udev/rules.d, but
consult your operating system documentation to be sure. Do not forget
to add yourself to the “plugdev” group.

對于大多數Linux發行版（如Ubuntu等），我們需要將openocd-esp32提供的rules檔案放到/etc/udev/rules.d/下（具體請參考自己作業系統的檔案）

之后需要將你的用戶添加到plugdev組中

usermod -a -G plugdev 你的用戶名

4. 重啟電腦，然后重新插拔ESP-Prog的電源使之前的改動生效，在終端再次輸入 ls -l /dev/ttyUSB* 命令進行驗證，查看這兩個設備的組所有者是否已經從 dialout 更改為 plugdev:

local@augtons:~/esp$ ls -l /dev/ttyUSB*
crw-rw-r-- 1 root plugdev 188, 0 Jul 10 19:07 /dev/ttyUSB0
crw-rw-r-- 1 root plugdev 188, 1 Jul 10 19:07 /dev/ttyUSB1

如果看這樣的輸出結果，并且你也是 plugdev 組的成員， 那么設定作業就完成了，

具有較低編號的 /dev/ttyUSBn 介面用于 JTAG 通信，另一路介面被連接到 ESP32 的串口（UART），用于上傳應用程式映像給 ESP32 進行燒寫，

5. 最后步驟

之后參考本專欄環境搭建（二）文章，執行export.sh之后，在終端中執行xtensa-esp32-els-gdb

xtensa-esp32-elf-gdb

如果看到

Open On-Chip Debugger  v0.10.0-esp32-20210401 (2021-04-01-15:45)
Licensed under GNU GPL v2
For bug reports, read
	http://openocd.org/doc/doxygen/bugs.html
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : ftdi: if you experience problems at higher adapter clocks, try the command "ftdi_tdo_sample_edge falling"
Info : clock speed 20000 kHz
Info : JTAG tap: esp32.cpu0 tap/device found: 0x120034e5 (mfg: 0x272 (Tensilica), part: 0x2003, ver: 0x1)
Info : JTAG tap: esp32.cpu1 tap/device found: 0x120034e5 (mfg: 0x272 (Tensilica), part: 0x2003, ver: 0x1)
Info : esp32.cpu0: Debug controller was reset.
Info : esp32.cpu0: Core was reset.
Info : esp32.cpu1: Debug controller was reset.
Info : esp32.cpu1: Core was reset.
Info : Listening on port 3333 for gdb connections

沒有錯誤資訊，則證明配置成功，

如果看到有找不到Python2.7.so之類的錯誤，請安裝libpython2.7

對于Debain系作業系統如Ubuntu，可用如下命令列

sudo apt-get install libpython2.7

其余Linux發行版請自行查找系統檔案，安裝libpython2.7即可，

3. 錯誤排除

1. 檢查硬體連接，JTAG 介面與 ESP32 連接是否正確，
2. 使用 JTAG 除錯時，ESP32 JTAG 介面對應的 GPIO 不可被配置，
3. Linux下可能有無法使用ESP-Prog板載虛擬串口的情況，請參考如下文章解決：
   1. 官方檔案-與ESP32創建串口連接 中有一個“FTDI”，請參考（下文2.和3.即為博主參考出來的東西，如仍未解決請繼續查閱資料）
   2. TN_101_Customising_FTDI_VID_PID_In_Linux(FT_000081).pdf中，第4頁的 2 Procedure，按照操作創建rules檔案
   3. 如果你的系統是ubuntu等，檢查你的電腦是不是安裝了brltty（打開終端輸入brltty即可），如果有請卸載，（仍然參考1中的pdf檔案，第5頁末尾sudo apt-get remove brltty）

三、使用 Clion 進行 JTAG 除錯

1. 使用 JTAG 介面進行除錯

先看一張效果圖

Clion 成功為程式打上了斷點，并查看了程式變數，

(1) 添加配置

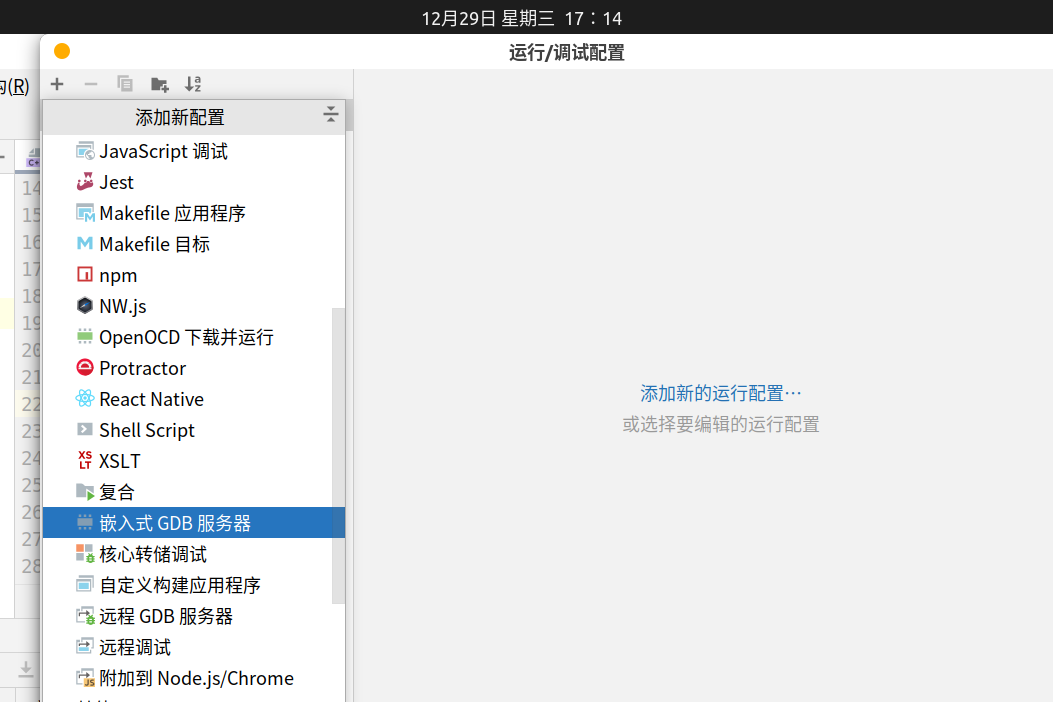

添加組態檔，選擇嵌入式 GDB 服務器

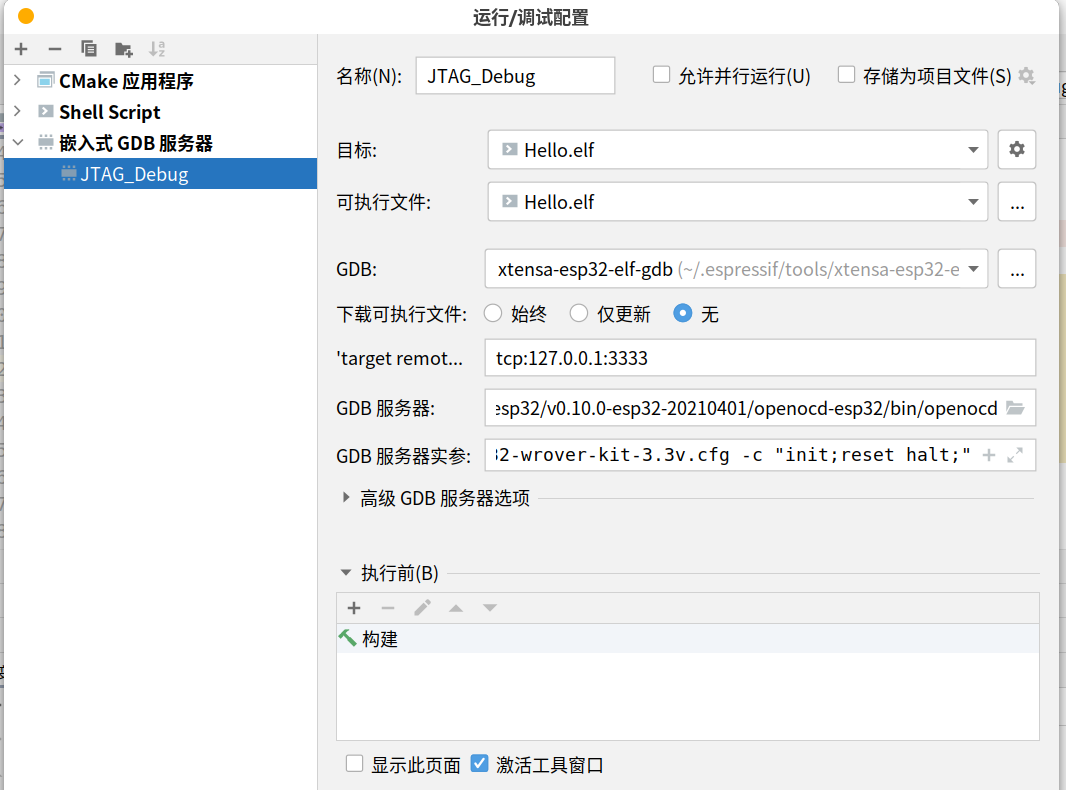

按照下圖和下方說明所示填寫內容：

• 目標和可執行檔案，選擇*.elf即可
• GDB 一定不要選擇 Bundled GDB ，而是選擇搭建esp-idf開發環境時自動安裝的xtensa-esp32-elf-gdb，其位置請參考本專欄環境搭建（一）或（二），在.espressif檔案夾中，
  例如博主的Linux在/home/augtons/.espressif/tools/xtensa-esp32-elf/esp-2021r1-8.4.0/xtensa-esp32-elf/bin中，


  Windows默認在C:\Users\用戶名\.espressif\...(參考我的Linux路徑) (除非你在安裝時有改動過)
• 下載可執行檔案 一定要選擇無！！！（原因見后文）
• `target remot… 填寫 tcp:127.0.0.1:3333
• GDB 服務器，填寫安裝esp-idf開發環境時自動安裝的openocd-esp32或自己部署的openocd-esp32路徑
• 下邊最重要的就是 GDB 服務器實參了，參考下一節

(2) 配置 GDB 服務器實參

這個實參本質上是在命令列中使用openocd時應附帶的引數，詳細內容請在終端中執行下述命令列來查看具體資訊，

openocd --help

這里只簡單介紹一點：

1. -s 引數 + openocd的scripts檔案夾路徑，【可省略】，默認為openocd目錄下 /share/openocd/scripts
2. -f 引數 + 組態檔.cfg（可以是絕對路徑，也可以是相對于scripts的路徑）
3. -c 引數 需要讓openocd執行的命令，用雙引號引起，每個命令用分號隔開

對于ESP-Prog除錯器或 ESP-WROVER-KIT開發板，樂鑫官方已經為我們寫好了組態檔，在scripts下的board中，

如果你在用ESP-Prog除錯3.3V供電的ESP32或其模組，或在使用 ESP-WROVER-KIT等帶除錯器芯片的開發板，/board/esp32-wrover-kit-3.3v.cfg是最明智的選擇，如果為其他情況，可以先嘗試使用這個組態檔，如果不行，則要去script/board下找符合自己情況的組態檔，如果沒找到，則要自己撰寫cfg組態檔，

如果你選擇此組態檔，則在 GDB 服務器實參中填入如下內容

-f board/esp32-wrover-kit-3.3v.cfg -c "init;reset halt;"

script檔案夾下除了board檔案夾，還有interface、target兩檔案夾，其中interface下為除錯配接器的組態檔；target下為被除錯目標(如esp32)的組態檔，你可以將board檔案夾下的組態檔當作interface和target下兩兩組合得來，可能又配置了更貼近除錯目標的引數，當然，這里的“兩兩組合”不是簡單的復制粘貼而來，而是通過參考組合而來的，

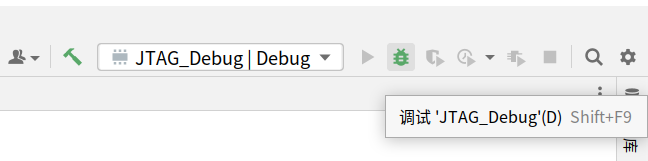

全部填好后，選擇剛才你添加的 Clion 除錯配置，點擊“小蟲子”圖示就可以開始除錯了，除錯之前，一定要保證此程式已經被下載到了單片機內 ，使用idf.py flash即可，或者看下一小節使用 JTAG 燒錄程式，

2. 使用 JTAG 介面燒錄程式

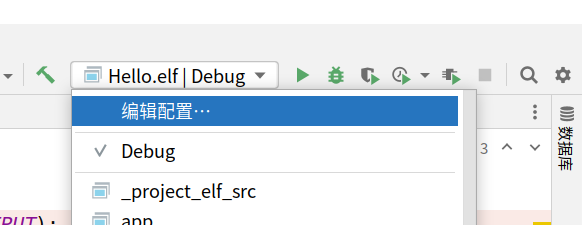

點擊編輯配置，添加一個Shell Script

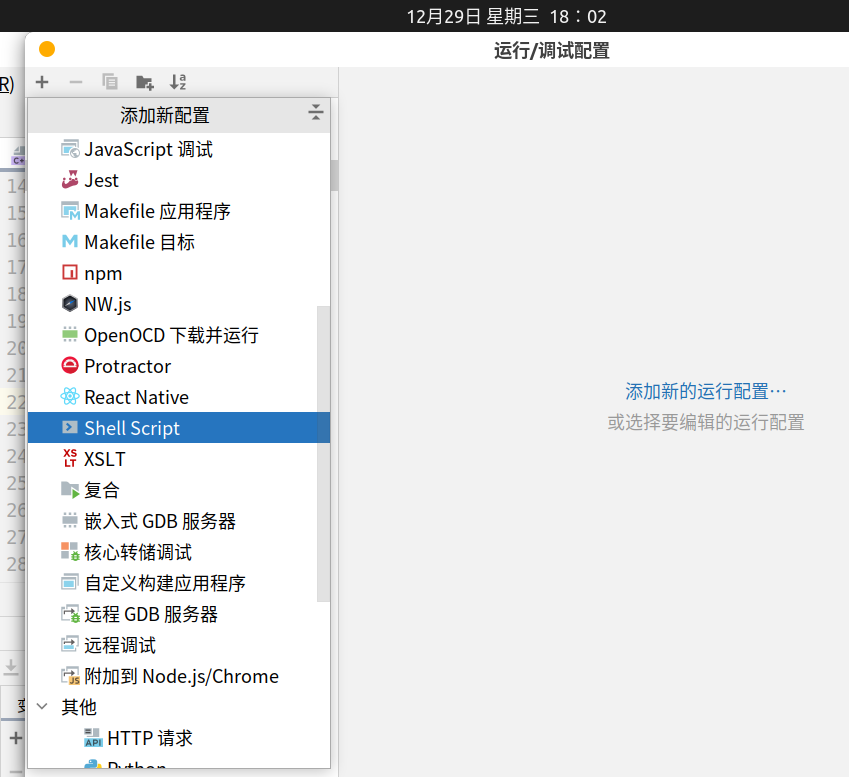

這里千萬不要選擇OpenOCD 下載并運行 （如上圖 Shell Script 往上數 3 個），因為 openocd 原生的燒錄命令program并不適用于ESP32等，而是要使用樂鑫官方提供的燒錄命令program_esp，必須使用自定義的命令來完成程式的燒錄
（下述的燒錄位置可以通過idf.py menuconfig更改，下方示例種的燒錄位置是默認值）

program_esp  <檔案名.bin> <燒錄位置> <其他引數>...

例如，向0x10000燒錄編譯后的 主程式 的 bin 檔案 (build/xxx.bin按具體情況更改)

program_esp build/xxx.bin 0x10000 verify reset exit

再如，向0x1000燒錄編譯后 二級引導程式 的bootloader.bin 檔案

program_esp build/bootloader.bin 0x1000 verify reset exit

再如，向0x8000燒錄編譯后的 磁區表 partition-table.bin檔案

program_esp build/partition-table.bin 0x8000 verify reset exit

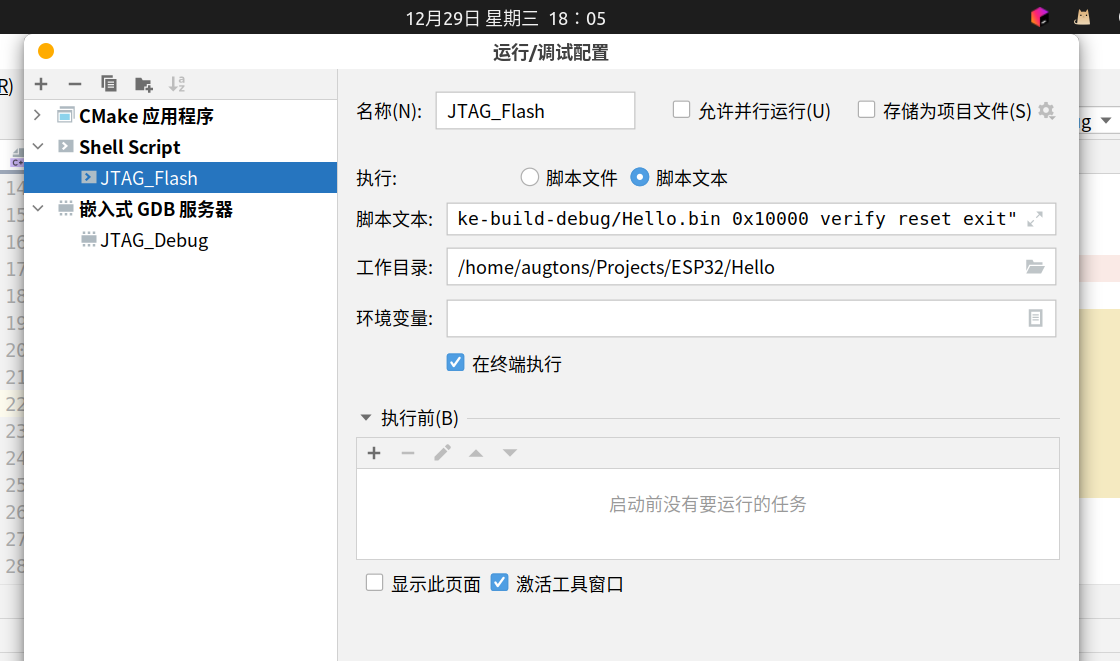

執行選擇腳本文本，腳本文本填入參考如下文本，改成符合自己的命令，

1. Linux下

. ~/esp/esp-idf-v4.3.1/export.sh && openocd -f board/esp32-wrover-kit-3.3v.cfg -c "program_esp cmake-build-debug/Hello.bin 0x10000 verify reset exit"

另外，如果你按照我在本專欄發布的文章搭建的環境，給執行export.sh的命令起過別名，則可以把&&之前的內容換成別名，例如在我的文章中用的get-idf

get-idf && openocd -f board/esp32-wrover-kit-3.3v.cfg -c "program_esp cmake-build-debug/Hello.bin 0x10000 verify reset exit"

需要注意的是，命令中cmake-build-debug/Hello.bin是我的工程下的bin檔案路徑，你要根據自己實際情況，改成自己工程的bin檔案路徑，

至于燒錄地址為什么是0x10000，請參考 官方檔案 -> API 指南 -> 磁區表，除非更改過，否則默認就是0x10000，

如需更改磁區表、bootloader 等，請使用idf.py flash進行徹底燒錄

2.Windows下

參考Linux下，請用填入能完成下方任務的命令列：
（兩條命令連接依然是&&）

1. 執行export.bat或export.ps1
2. 執行openocd -f board/esp32-wrover-kit-3.3v.cfg -c "program_esp cmake-build-debug/Hello.bin 0x10000 verify reset exit"，


   參考上文對此命令的解釋，更改為適合自己工程的命令，

四、使用命令列進行除錯

參考樂鑫提供的官方檔案 使用命令列的除錯示例

本文不再贅述
