前言

不知道你是出于什么貧訓和筆者一樣需要使用570x這塊板子，由于已經停產，網上現有的刷版資料寥寥無幾，筆者在此結合自己的經驗來談一談如何給Intel-Joule-570x這塊板子刷進bios并安裝ubuntu18.04系統，
在這里插入圖片描述

準備材料

①Intel-Joule-570x開發套裝一套；
②mini-hdmi轉hdmi線一根；
③有hdmi介面的顯示幕一臺；
④12V電源配接器一個（注意一定不能超電壓，血淚教訓！）；
⑤存盤稍大一點的SD卡一張（筆者用的是128G）；
⑥裝有ubuntu系統的電腦一臺
⑦外接有限鍵鼠一套
⑧USB擴展塢一個

流程

Bios刷入

1.首先開始進行bios的刷入，打開裝有ubuntu系統的電腦，首先在github下載代碼
github下載地址
https://github.com/akatrevorjay/intel-joule-bios-flash-linux
上面一共提供了四個版本的下載，自己的板子具體用哪種可能需要試一試，筆者用的是1J2版本

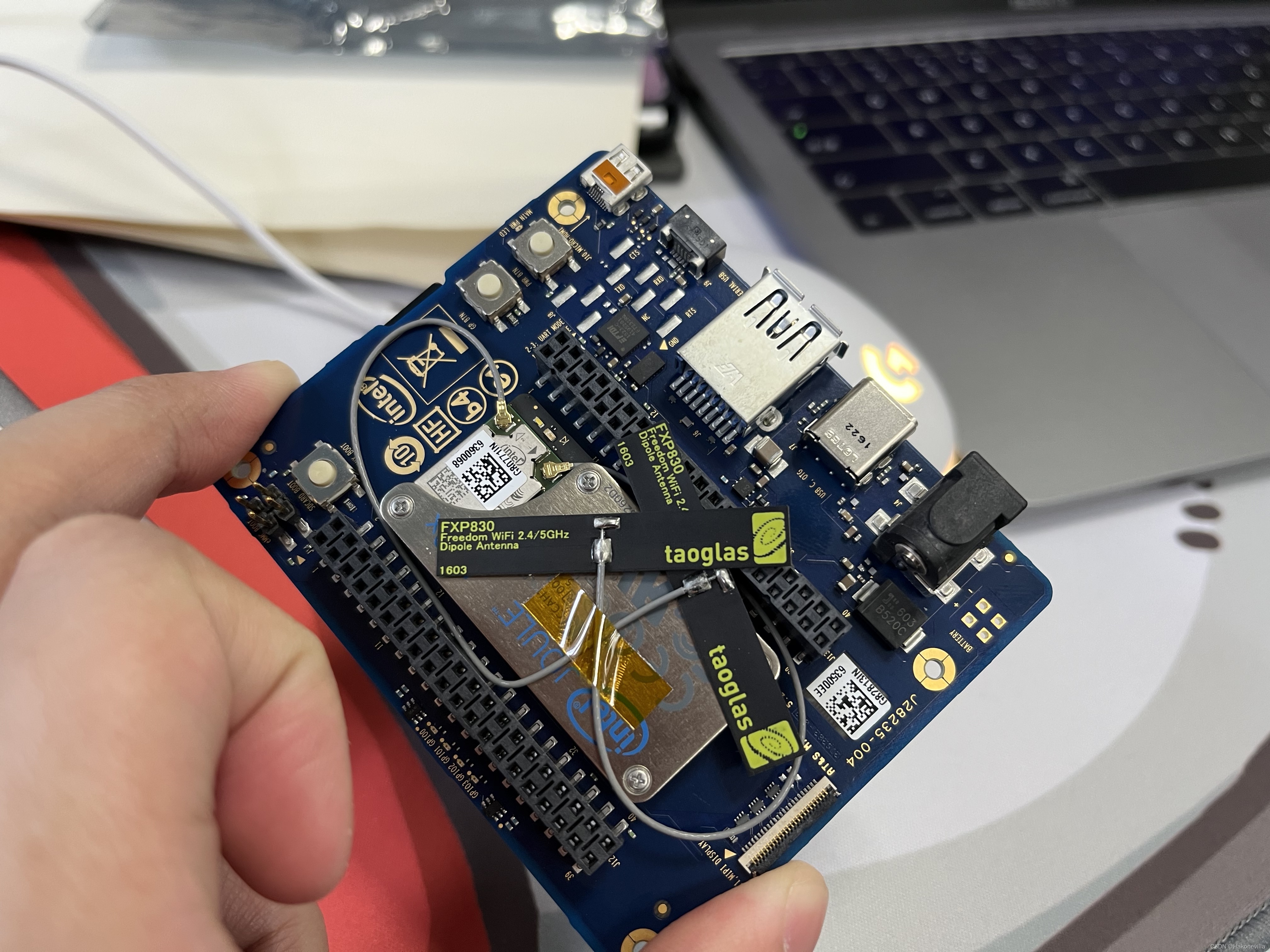

2.按住joule開發板SDCARD BOOT按鈕（可以發現板子上有三個白色按鈕，有兩個在一起，有一個獨立，獨立的即為該按鈕），用開發套裝中的type-C轉USB線接入電腦通電后松開；
3.進入代碼檔案夾，輸入命令

sudo dpkg -i dnx.deb

沒有報錯的話繼續輸入

./flash.sh Joule_C0-X64-Release-1D1-Public_DNX.bin

這一步可能存在提示檢測不到dldrcli命令的問題，原因出在環境變數，在~/.bashrc檔案末尾加上

Export PATH=$PATH:/opt/bxt_dnx_tool/bin

重新運行即可通過，（顯示done即為成功）

Ubuntu系統安裝

1.首先下載ubuntu18.04iso鏡像，用UltraISO制作安裝U盤，UltraISO使用方式如下
UltralSO使用方法
https://jingyan.baidu.com/article/a378c960630e61b329283045.html
注意以管理員身份運行和寫入方式選擇USB-HDD+
2.使用SD Card Formatter快速格式化自備的SD卡并替換開發板中自帶的SD卡
3.由于開發板中只有一個usb插口，接好usb拓展塢后將鍵鼠與U盤插入拓展塢之中，同時將開發板接上顯示屏，
4.開發板接上12v電源配接器通電，在出現intel logo之后按F2進入bios，將啟動順序調整為usb在最前，按F4保存之后繼續正常啟動，
5.進入正常ubuntu安裝程式，筆者在此僅給出128G SD卡的推薦存盤分配方案
Installation type選擇something else來自自定義磁區，然后進入磁區方案：

主磁區：Size:40G(40960M)/Type for the new partition: Primary/Location for
the new partition: Beginning of this space/Use as Ext4 journaling file
system/Mount point: /

Boot磁區：Size:1G(1024M)/Type for the new partition: Primary/Location for
the new partition: Beginning of this space/Use as: Ext4 journaling
file system/Mount point: /boot

Swap：Size:16G(16384M)/Type for the new partition: Logical/Location for
the new partition: Beginning of this space/Use as: swap area

Home：Size:剩余所有空間/Type for the new partition: Logical/Location for the
newpartition: Beginning of this space/Use as: Ext4 journaling file
system/Mount point: /home

注意分配界面最下方的安裝啟動引導器的設備需要指定eMMC的磁區，即15.7G的那個磁區，對應的是自帶的芯片
6.安裝完畢后拔出U盤，重新啟動，進入bios將啟動順序改成在最前即可在joule開發板上使用ubuntu系統啦！
