51單片機實戰教程（28 人機界面編程五）

2本文將介紹Usart HMI常用指令

1 page指令 用于頁面切換，使用格式 :

page obj

obj指頁面名稱或id，

示例：

有下面兩個頁面， 要從page0 切換到main

代碼如下：

page 1    //type 2

page main  //type 1

2 ref 重繪控制元件指令（或者重繪控制元件）

使用格式： ref obj obj指控制元件名稱或id，

示例：

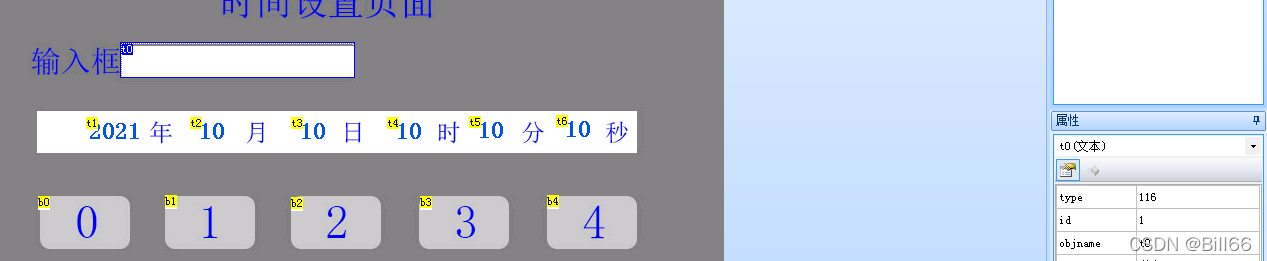

重繪下圖t0

ref t0  //type 1
ref  1  // type 2

3 click 激活控制元件按下/彈起事件指令， 使用格式：

click obj event

obj指控制元件名稱或id，event指按下或彈起事件，0代表彈起事件，1代表按下事件，示例：激活下圖b0的按下事件

click b0 1    //type 1
click 8  1    //type 2, 8 is b0's id

4 get 帶格式獲取變數/常量值指令 向串口發送變數/常量值

使用格式：get attr

attr指變數/常量值，

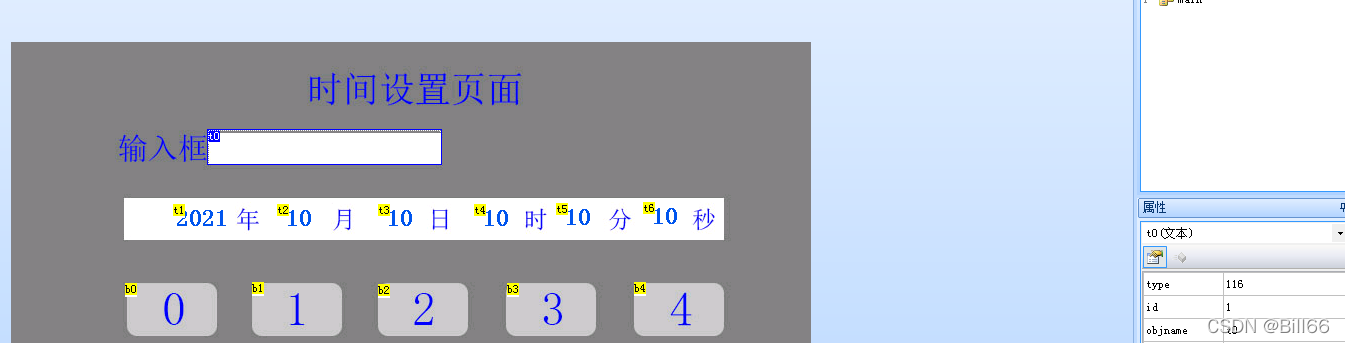

示例：向串口發送下面控制元件t0的值

在發送資料時前面加了起始符（字符加0x70，整數加0x71），整數發送是一次發送4個位元組，不足4個位元組，高位用0x00補齊，低位在前， 后面加了結束符0xFF 0xFF 0xFF

5 prints 向串口發送變數/常量值指令 與get指令類似，但發送資料時，沒有加起始符與結束符，

使用格式： prints attr，length

length指發送長度，0代表發送完attr的所有資料，

示例：

6 printh 向串口字符16位值指令 使用格式：

printh hex

示例：

7 vis 隱藏/顯示控制元件指令 使用格式：

vis obj，state

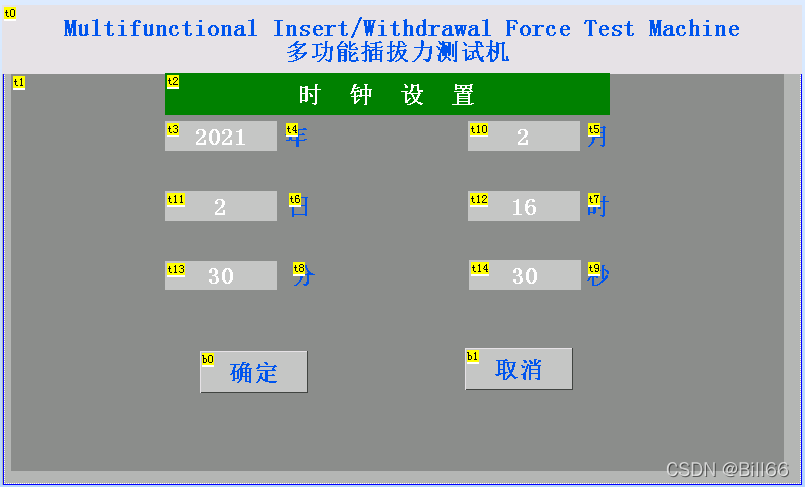

obj指控制元件名稱或id，如果obj用255代替則表示頁面上的所有控制元件，state可以為0或1，0為隱藏，1為顯示，示例：下圖是main頁面，上面有多個控制元件，t2控制元件的文本為時鐘設定

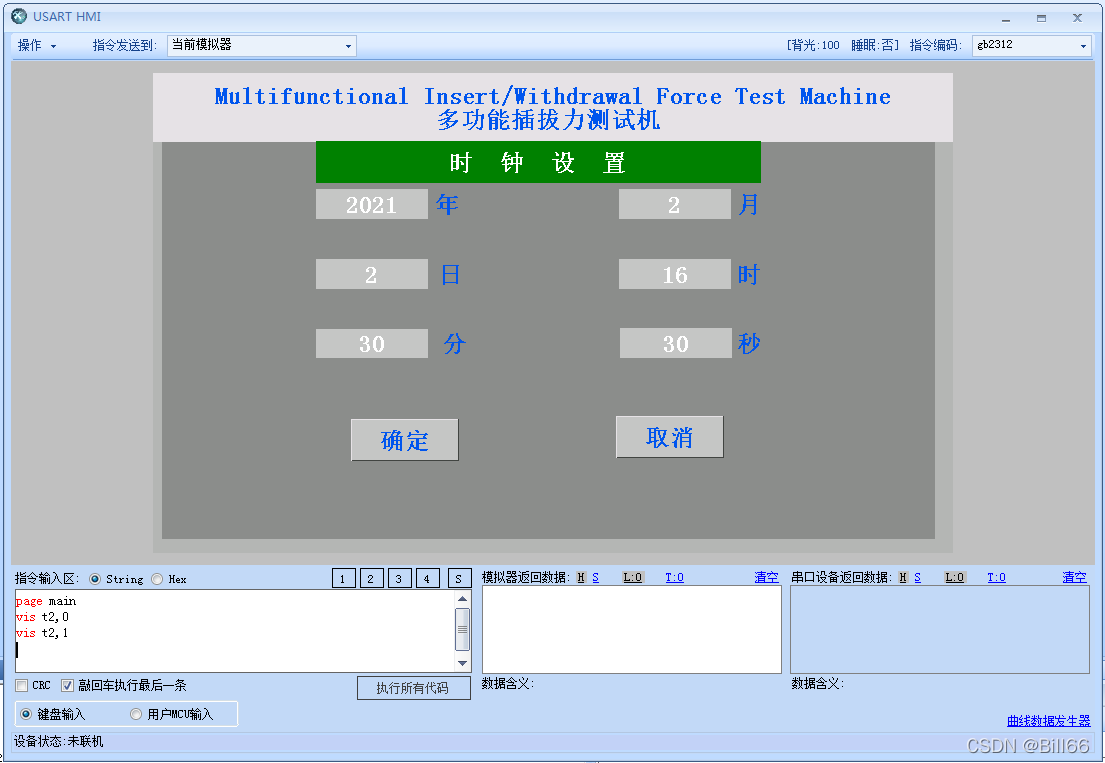

隱進入除錯模式下藏在指令/顯示控制元件 vi7.vis 隱藏/顯示控制元件s 隱藏/顯示控制元件vis 隱藏/顯示控制元件

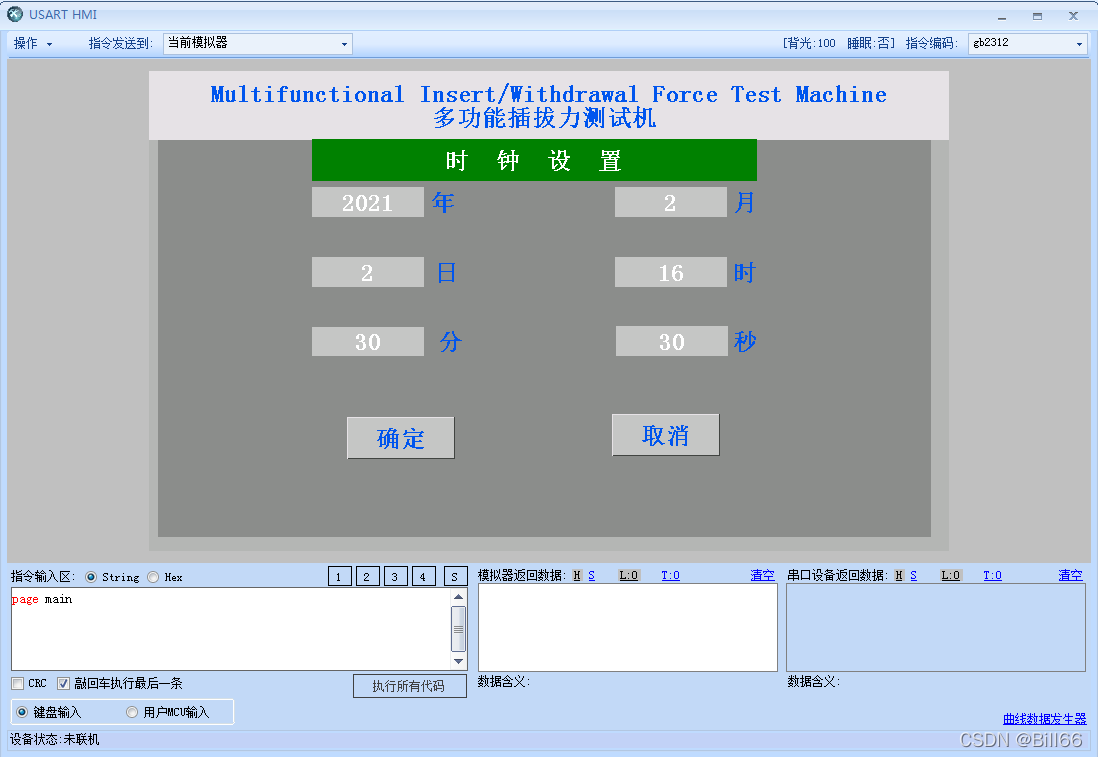

進入除錯模式，在指令輸入區輸入page main回車，即切換到main頁面，

在指令輸入區輸入vis t2,0 回車， 結果如下：

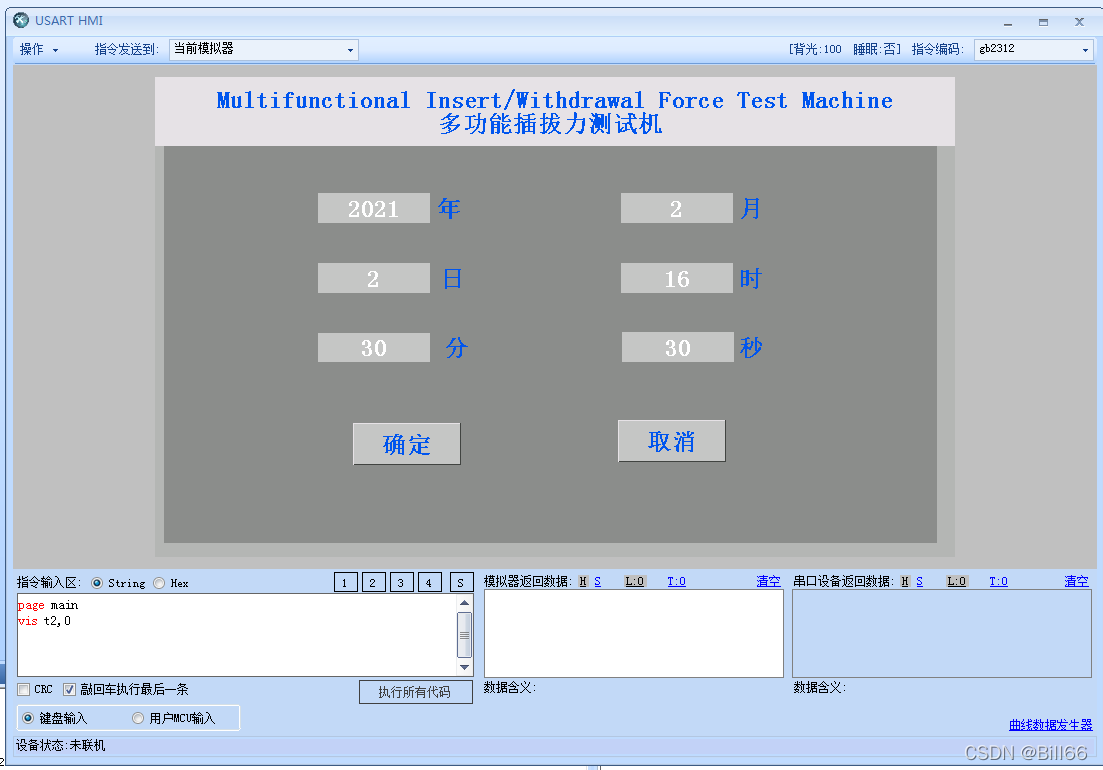

t2控制元件被隱藏了，再在指令輸入區輸入vis t2,1 回車， 結果如下：

t2控制元件顯示出來了，

8 tsw 控制元件觸摸使能指令 使用格式：

tsw obj,state

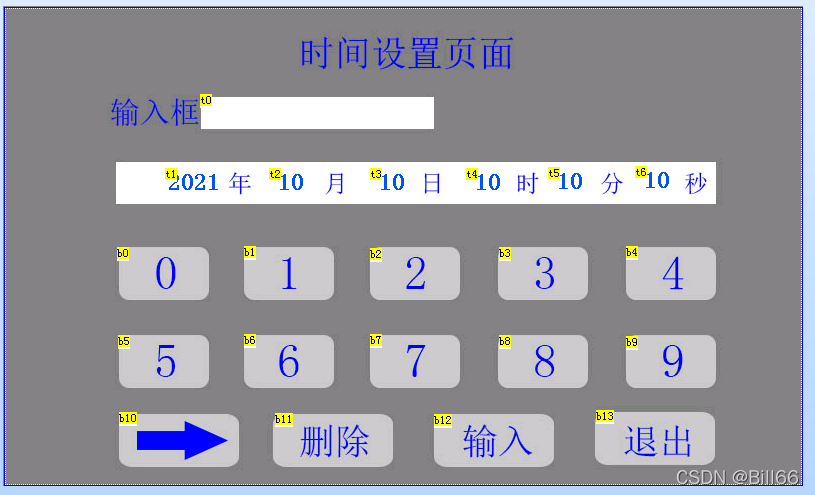

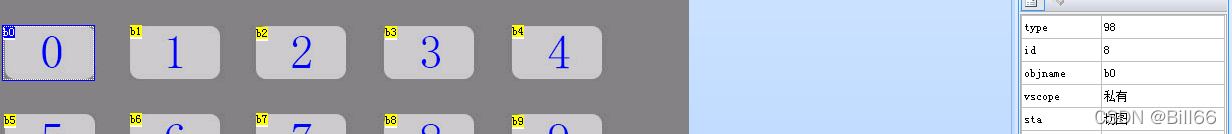

obj是指控制元件名稱或id，如果obj用255代替則表示頁面上的所有控制元件，state可以為0或1. 1是觸摸使能，即觸摸功能有效，0是觸摸功能失效， 示例：下面是page0頁面，上面有多個按鈕，

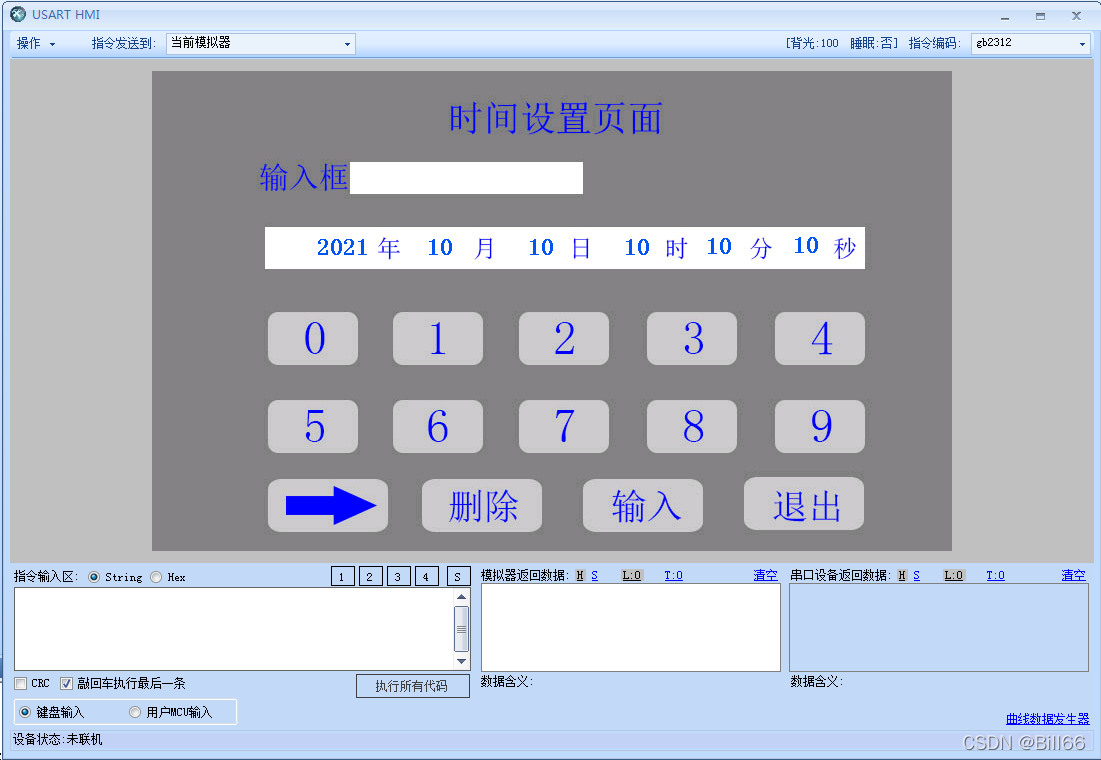

進入除錯模式，如下：

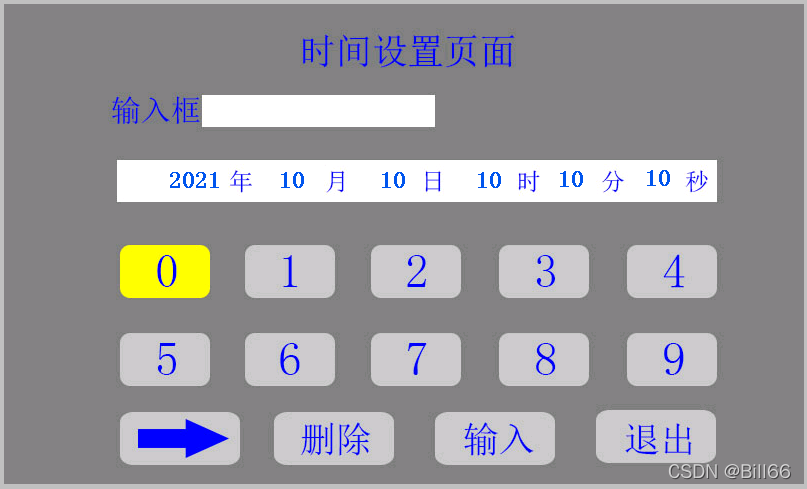

用滑鼠左鍵點擊“0”按鈕，結果如下：

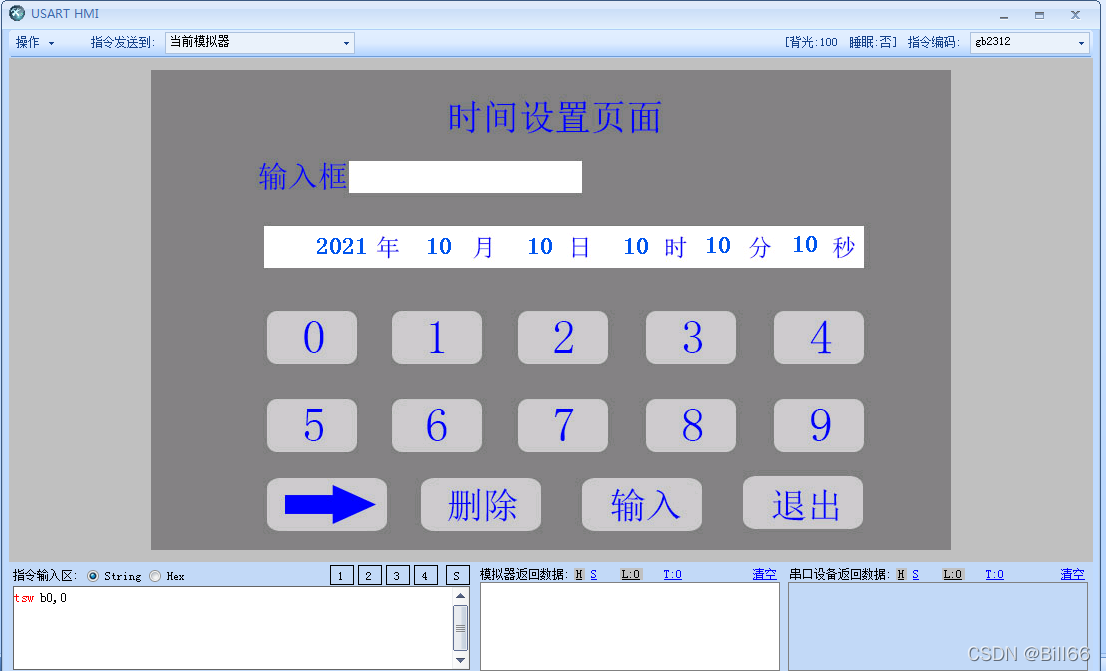

在指令輸入區輸入 tsw b0,0 回車，再用滑鼠左鍵點擊“0”按鈕，結果如下：

按鈕沒有反應，也就是說按鈕失效了，再在指令輸入區輸入 tsw b0,1 回車，再用滑鼠左鍵點擊“0”按鈕，結果如下：

按鈕又有效了，

9 randset 亂數范圍設定指令 使用格式：

randset minval,maxval

minval:最小值

maxval:最大值

示例：

讀取rand兩次得到的結果分別為0x49，0x53，都在10~100以內，

10 add 往曲線/波形控制元件添加資料指令 使用格式：

add objid,ch,val

objid:曲線控制元件ID序號(此處必須是ID號，不支持使用控制元件名稱，id號取值范圍0~3，也就是說一個控制元件最多可以顯示4條曲線)，

ch:曲線控制元件通道號val:資料 (最大255，最小0)，

示例：

add 13,0,30

add 13,1,35

11 cle 清除曲線/波形控制元件控制元件中的資料指令 使用格式：

cle objid,ch
objid:曲線控制元件ID序號(此處必須是ID號，不支持使用控制元件名稱)
ch:曲線控制元件通道號(255表示所有通道)

示例：

cle 13,0

12 addt 曲線/波形控制元件資料透傳指令 使用格式：

addt objid,ch,qyt
objid: 曲線控制元件ID序號(此處必須是ID號，不支持使用控制元件名稱)
ch:曲線控制元件中的通道號
qyt:本次透傳資料的點數量
示例:

addt 13,0,100 (ID為13的曲線控制元件進入資料透傳模式，透傳點數為100點)

13 sendme 發送當前頁面ID號到串口指令 使用格式：

sendme //此指令不需要引數

14 covx 變數型別轉換指令 使用格式：

covx att1,att2,lenth,format
att1:源變數
att2:目標變數
lenth:字串的長度(0為自動長度，非0為固定長度)
format:申明數值型別(0-數字;1-貨幣;2-Hex)

示例：

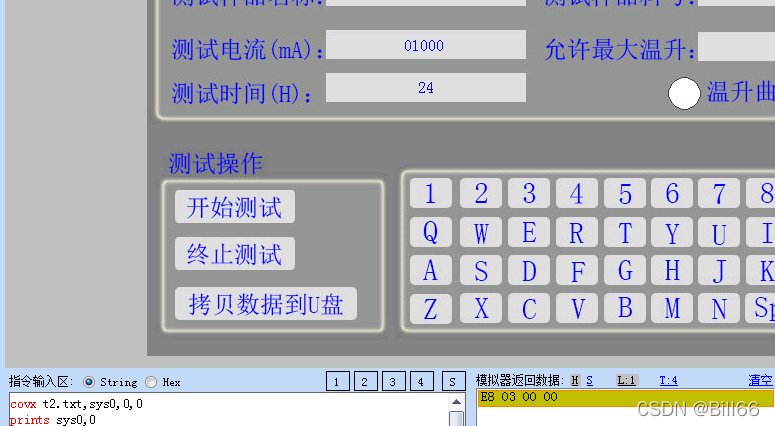

結果為：0x03E8，轉換為十進制剛好為1000.

15 strlen 獲取字串變數字符長度指令，使用格式：

strlen att0,att1
att0:需要測驗的字串變數
att1:把測驗結果賦值給此變數
示例:

strlen t0.txt,n0.val //把字串變數t0.txt的實際字符長度賦值給n0.val

16 btlen 獲取字串變數位元組長度指令 注意與strlen的區別，strlen是獲取字符數，btlen是獲取位元組數，如果是單位元組字串結果是一致的，雙位元組字串差異就大了，使用格式：

btlen att0,att1
att0:需要測驗的字串變數
att1:把測驗結果賦值給此變數
示例:

btlen t0.txt,n0.val //把字串變數t0.txt的實際位元組長度賦值給n0.val

17.substr 字串截取指令 使用格式：

substr att0,att1,star,lenth
att0:源變數(必須是字串變數)
att1:目標變數(必須是字串變數)
star:在源變數中的字符起始位置lenth:截取字串長度 示例：

substr t0.txt,t1.txt,0,2 //從t0.txt中的0位置開始截取2個字符賦值給t1.txt

18 spstr 字串分割指令 使用格式：

spstr src,dec,key,index
src:源變數(必須是字串變數)
dec:目標變數(必須是字串變數)
key:分隔符字串(必須是字串變數)
index:取第幾份(在src字串中用key字串做分割后，取第index份字符內容賦值給dec變數)
示例：data0.txt的d字符內容為:aaaa^bbbb^cccc^dddd
執行命令：spstr data0.txt,t0.txt,"^",2
運行結果：t0.txt內容為：cccc

19 ref_stop 暫停螢屏重繪指令 使用格式：

ref_stop //此指令不需要引數

20 com_stop 暫停串口指令執行指令 使用格式：

com_stop //此指令不需要引數

22 com_star 恢復串口指令執行指令 使用格式：

com_star //此指令不需要引數

23 wepo寫入一個變數到用戶存盤區(EEPROM)指令 這個需要屏硬體支持才能使用，使用格式：

wepo att,add
att:變數/常量
add: 用戶存盤區位置(從0開始)
示例1:

wepo t0.txt,10 //將t0.txt的內容寫入用戶存盤區的第10位置,在儲存區中的占用空間為t0.txt的最大設定值+1，即t0的txt-maxl屬性表示的大小+1

示例2:

wepo “abcd”,10 //將字串“abcd”寫入用戶存盤區的第10位置，在儲存區中占用大小為5位元組

示例3:

wepo 125,10 //將數值125寫入用戶存盤區的第10位置, 在儲存區中占用大小為4位元組

24.repo 從用戶存盤區(EEPRO)讀資料到一個變數指令 這個需要屏硬體支持才能使用，使用格式：

repo att,add
att:目標變數
add: 用戶存盤區位置(從0開始)
示例1:

repo t0.txt,10 //從用戶存盤區的10位置讀資料到t0.txt變數中,在儲存區中的讀取資料量為t0.txt的最大設定值+1，即t0的txt-maxl屬性表示的大小+1
示例2.

repo n0.val,10 //從用戶存盤區的10位置讀資料到n0.val,在存盤區中的讀取資料量為4位元組

25 wept 透傳資料寫入用戶存盤區(EEPROM)指令 這個需要屏硬體支持才能使用，使用格式：

wept add,lenth
add: 用戶存盤區地址(從0開始)
lenth:透傳長度
示例:wept 10,30 //透傳30個位元組的資料存到EEPROM的10位置，占用空間為10-39

26 rept 從用戶存盤區讀取資料并透傳發送到串口指令 這個需要屏硬體支持才能使用，使用格式：

rept add,lenth
add: 用戶存盤區位置(從0開始)
lenth:讀取并透傳發送的長度
示例:

rept 10,30 //從用戶存盤區的10位置讀取30個位元組并透傳發送到串口

27 cls 清屏指令 使用格式：

cls color
color是十進制顏色值或顏色代號
示例1:

cls 1024 //用十進制1024的顏色值刷屏
示例2：

cls RED //用代號為RED的顏色（RED代表紅色）刷屏

28 pic 刷圖指令 使用格式：

pic x,y,picid
x:起始點x坐標；
y:起始點y坐標；
picid:圖片ID；
示例1:

pic 10,20,0 //在坐標(10,20)位置顯示資源檔案中圖片ID為0的圖片
示例2:

pic 40,50,1 //在坐標(40,50)位置顯示資源檔案中圖片ID為1的圖片

29 picq 切圖指令 使用格式：

picq x,y,w,h,pici
dx:螢屏起始點x坐標；
y:螢屏起始點y坐標；
w:區域寬度；
h:區域高度；
picid:圖片ID；
示例:

picq 20,50,30,20,0 //將圖片0起始坐標(0,0)寬度30高度20這個區域切到螢屏上顯示，螢屏上的顯示起始坐標為(20,50)

30 xpic 高級切圖指令 使用格式：

xpic x,y,w,h,x0,y0,picid
x:螢屏起始點x坐標；
y:螢屏起始點y坐標；
w:區域寬度 ；h:區域高度；
x0:圖片起始點x坐標；
y0:圖片起始點y坐標；
picid:圖片ID；
示例:

xpic 20,50,30,20,40,15,0 //將圖片0起始坐標(40,15)寬度30高度20這個區域切到螢屏上顯示，螢屏上的顯示起始坐標為(20,50)

31 xstr 寫字指令 使用格式：

xstr x,y,w,h,fontid,pointcolor,backcolor,xcenter,ycenter,sta,string
x:起始點坐標x；
y:起始點坐標y；
w:區域寬度；
h:區域高度；
fontid:字庫ID；
pointcolor:字體顏色；
backcolor:背景色(sta設定為切圖或圖片時，backcolor表示圖片ID);
xcenter:水平對齊方式(0為左對齊，1為居中，2為右對齊)；
ycenter: 垂直對齊方式(0為上對齊，1為居中，2為下對齊)；
sta:背景填充方式(0為切圖，1為單色，2為圖片，3為無背景,sta設定為切圖或圖片時，backcolor表示圖片ID)
string:字符內容；
示例:

xstr 0,0,100,30,1,RED,BLACK,1,1,1,”中國” //使用字庫1在起始坐標(0,0)，寬度100,高度30這個區域寫出”中國”，字體色為RED，背景色為BLACK(如果不想寫背景色(即無背景)可以設定sta引數為3),水平對齊方式為居中，垂直對齊方式也為居中，

32 fill 區域填充指令 使用格式：

fill x,y,w,h,color
x:起始點坐標x ；
y:起始點坐標y；
w:區域寬度；
h:區域高度；
color:填充顏色；
示例:

fill 0,0,100,30,RED //在起始坐標(0,0)寬度100，高度30這個區域填充RED顏色

33 line 畫線指令 使用格式：

line x,y,x2,y2,color
x:起始點坐標x；
y:起始點坐標y；
x2:結束點坐標x ；
y2:結束點坐標y；
color:畫線顏色；
示例:

line 0,0,100,100,RED //在坐標(0,0)和坐標(100,100)之間畫出一條RED顏色的線

34 draw 畫矩形指令 畫出的矩形無填充, 使用格式：

draw x,y,x2,y2,color
x:起始點坐標x ；
y:起始點坐標y；
x2:結束點坐標x ；
y2:結束點坐標y；
color:畫線顏色；
示例:

draw 0,0,100,100,RED //畫一個矩形，左上角為(0,0),右下角為(100,100), 顏色為RED

35 cir 畫空心圓指令 使用格式：

cir x,y,r,color
x:圓心坐標x
y:圓心坐標y
r:半徑
color:畫線顏色；
示例:

cir 100,100,30,RED //以坐標(100,100)為圓心畫一個半徑為30的空心圓，顏色為RED

36 cirs 畫實心圓指令 使用格式：

cirs x,y,r,color
x:圓心坐標x
y:圓心坐標y
r:半徑
color:填充顏色；
示例:

cirs 100,100,30,RED //以坐標(100,100)為圓心畫一個半徑為30的實心圓，填充顏色為RED
