位元組終面：說說Kakfa副本狀態機的實作原理？

關注文末公眾號，有驚喜福利！

讀這原始碼有何用？

ReplicaStateMachine是內部組件，一般用戶感覺不到存在，但搞懂它，對從根本定位一些資料不一致問題大有裨益，

部署3-Broker（A、B和C）Kafka集群，版本2.0.0，在這3個Broker上創建一個單磁區、雙副本主題，

• 若兩個副本分別位于A、B，而Controller在C

  當關閉A、B后，zk會顯示該主題的Leader是-1，ISR為空

• 但若兩個副本依處A、B，而Controller在B

  依次關閉A、B，該主題在zk中的Leader和ISR就變成B，和上一case不符

雖非特嚴重問題，但畢竟是資料不一致，查看原始碼后，定位導致不一致原因：

• 在第一種情況下，Controller會呼叫ReplicaStateMachine，調整該主題副本的狀態，進而變更Leader和ISR
• 第二種情況下，Controller執行Failover，但并未在新Controller組件初始化時進行狀態轉換，因而出現了不一致

不閱讀這部分原始碼，就無法定位問題根因，

定義與初始化

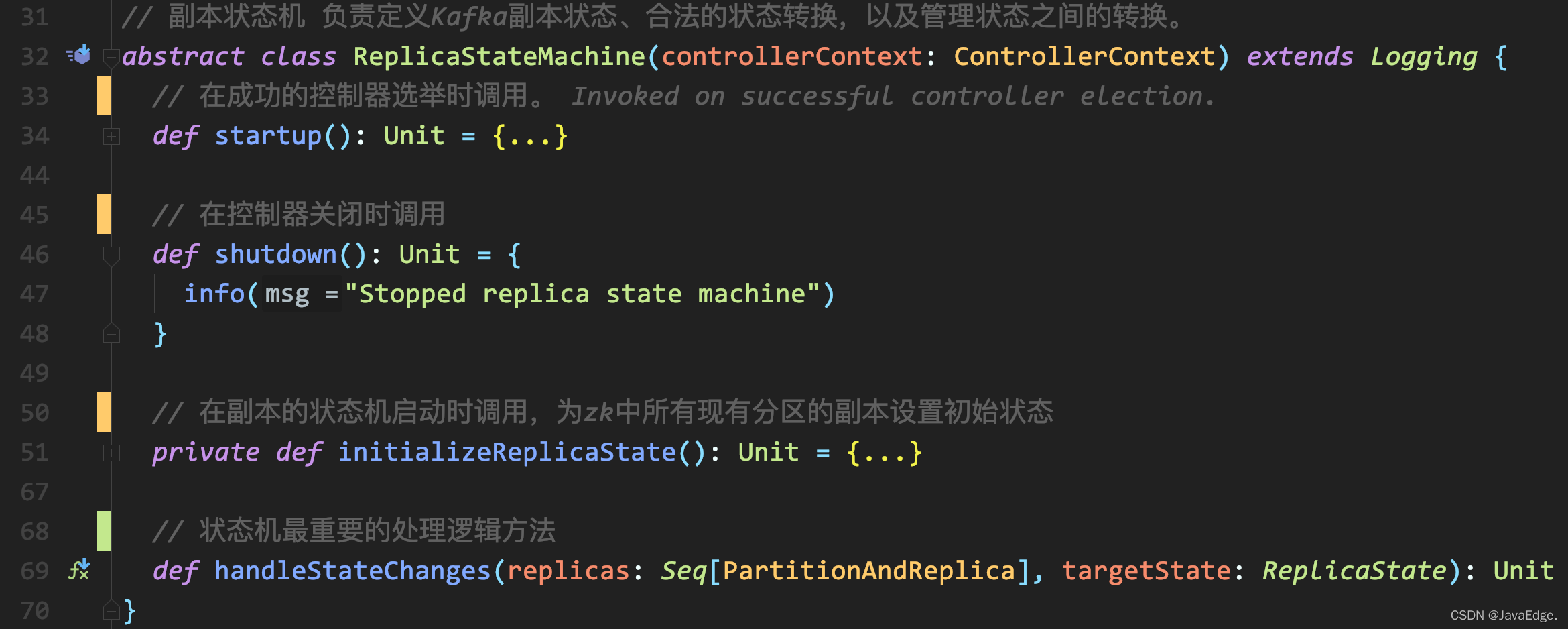

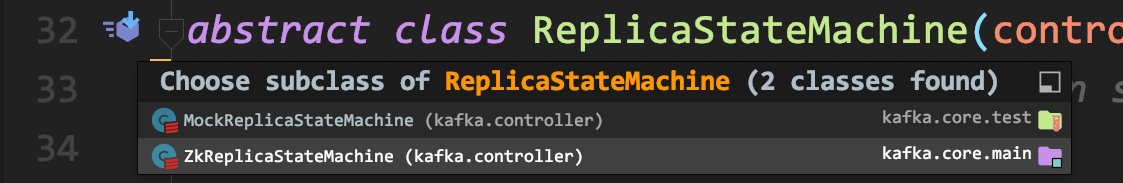

• ReplicaStateMachine：副本狀態機抽象類，定義了一些常用方法（如startup、shutdown等），以及handleStateChanges



• ZkReplicaStateMachine：副本狀態機具體實作類，重寫了handleStateChanges方法，實作了副本狀態之間的狀態轉換，





• ReplicaState：副本狀態集合，Kafka目前共定義了7種副本狀態，

ReplicaStateMachine只需接收一個ControllerContext物件實體，ControllerContext封裝了Controller端保存的所有集群元資料資訊，

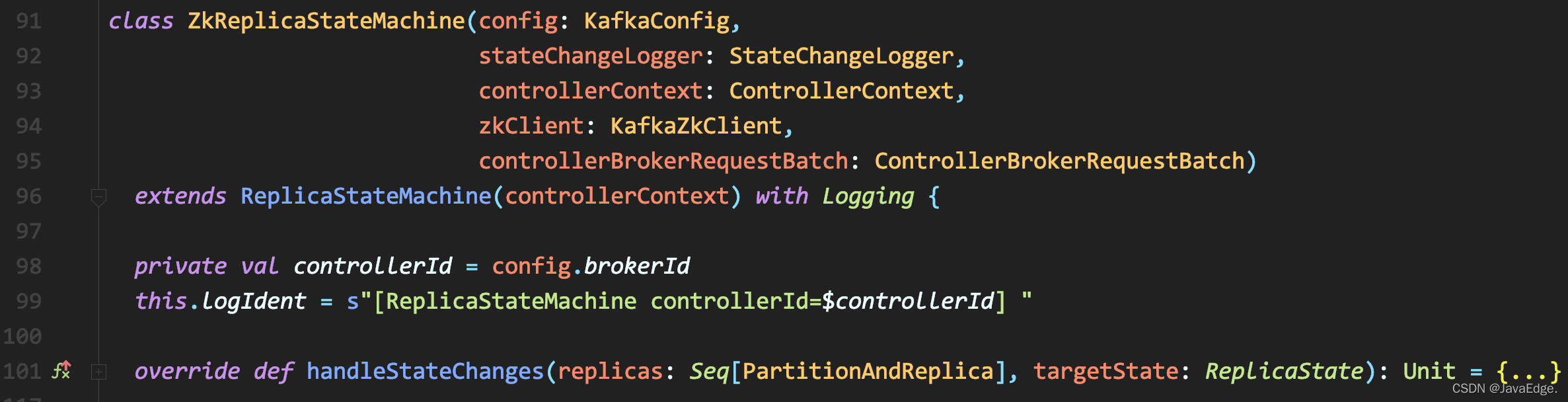

構造一個ZKReplicaStateMachine實體，除了ControllerContext實體，比較重要的屬性還有：

• KafkaZkClient物件實體

  負責與ZooKeeper進行互動

• ControllerBrokerRequestBatch實體

  用于給集群Broker發送控制類請求（LeaderAndIsrRequest、StopReplicaRequest和UpdateMetadataRequest）

ControllerBrokerRequestBatch，將給定Request發送給指定Broker，它是如何發送請求的呢（結合ControllerBrokerStateInfo）

在副本狀態轉換操作的邏輯中，關鍵是為Broker上的副本更新資訊，而這是通過Controller給Broker發送請求實作的，因此，你最好了解下這里的請求發送邏輯，

副本狀態機是在何時進行初始化的？

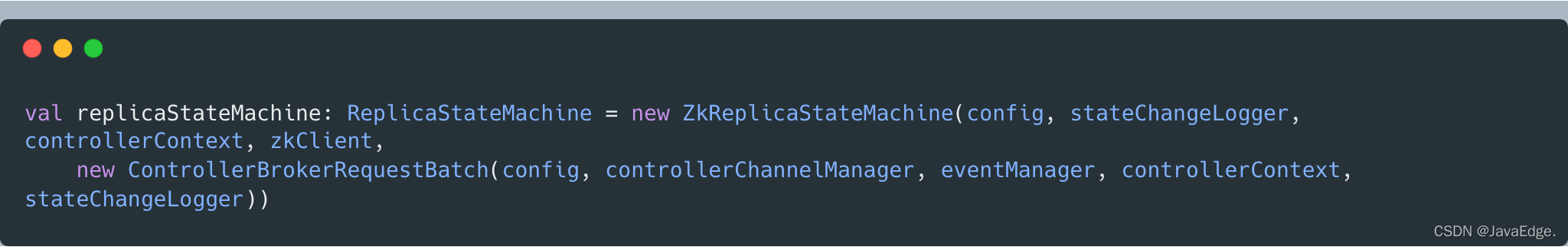

KafkaController物件在構建時，就會初始化一個ZkReplicaStateMachine實體：

• 若一個Broker沒被選舉為Controller，它也會構建KafkaController物件實體嗎？

  Yes！所有Broker在啟動時，都會創建KafkaController實體，也隨之創建ZKReplicaStateMachine實體，但只有在Controller所在的Broker，副本狀態機才會被啟動：

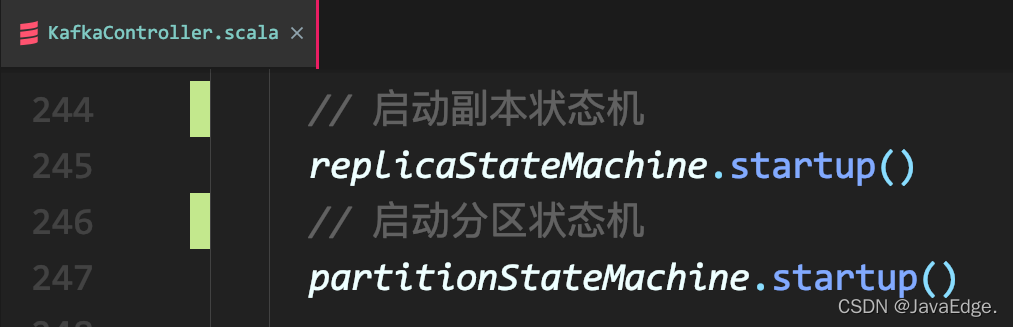

當Broker被成功推舉為Controller后，onControllerFailover方法會被呼叫，進而啟動該Broker早已創建好的副本狀態機和磁區狀態機，

副本狀態及狀態管理流程

副本狀態機一旦被啟動，就要管理副本狀態的轉換，

研究管理狀態前，要先明白：

• 當前都有哪些狀態

• 含義分別是什么

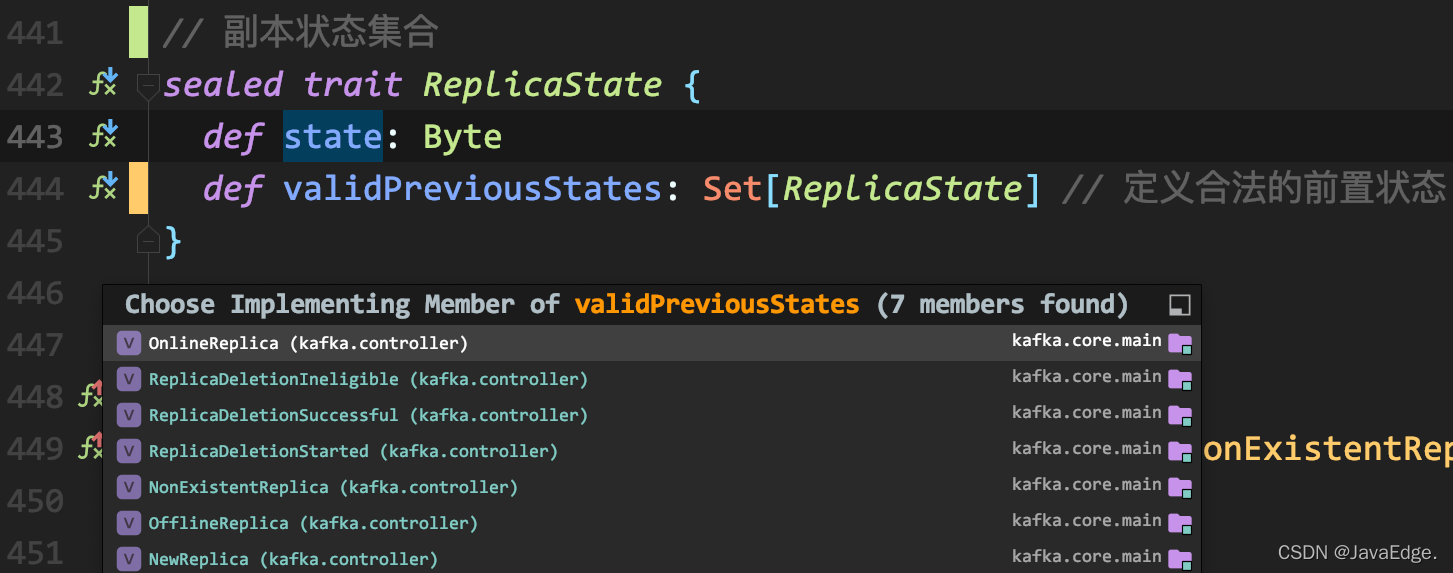

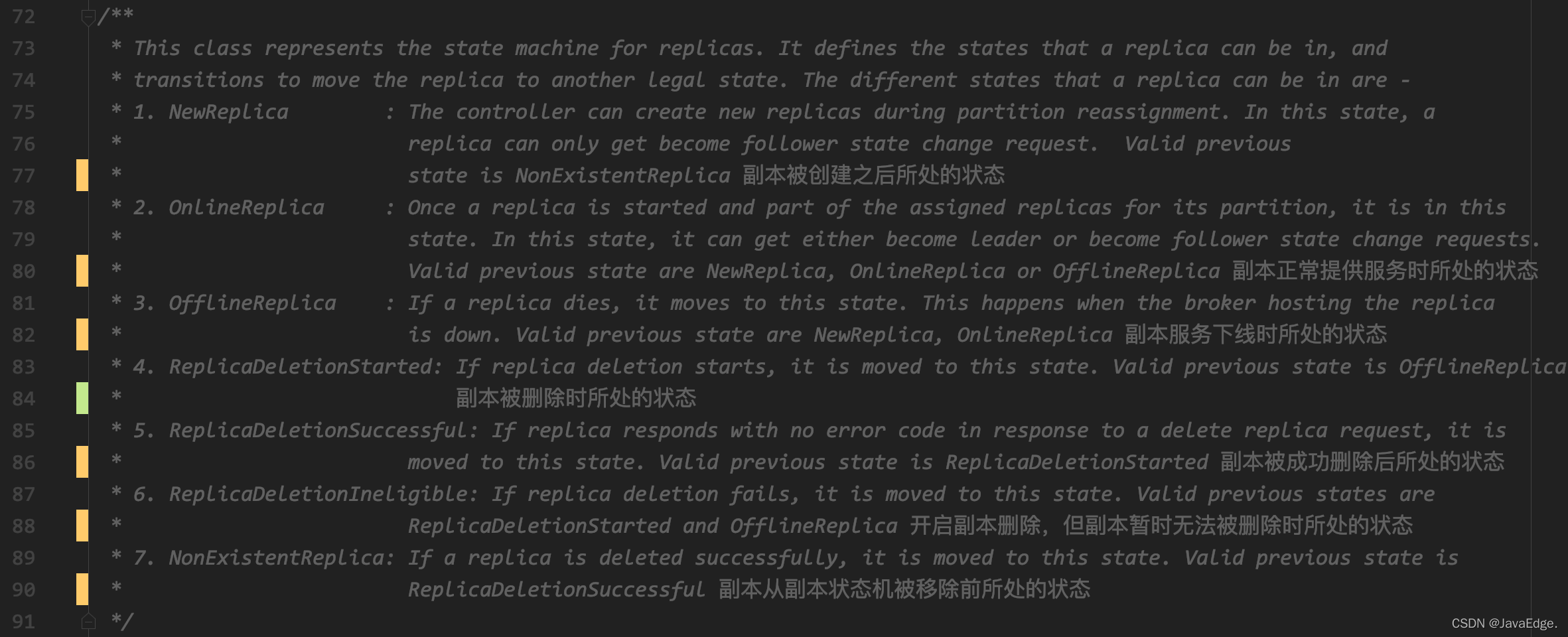

原始碼中的ReplicaState定義了如下副本狀態：

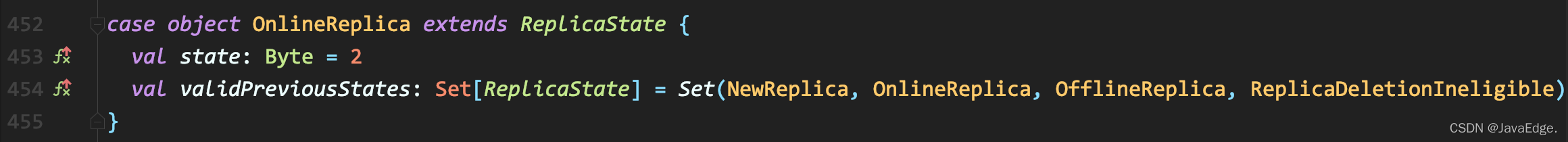

ReplicaState介面及其實作物件定義了每種狀態的序號，以及合法的前置狀態，以OnlineReplica為例：

其validPreviousStates屬性是個集合型別，說明Kafka只允許副本從這4種態變更到OnlineReplica態，

其余副本狀態的代碼邏輯類似，關注validPreviousStates欄位即可知曉每個狀態合法的前置狀態，

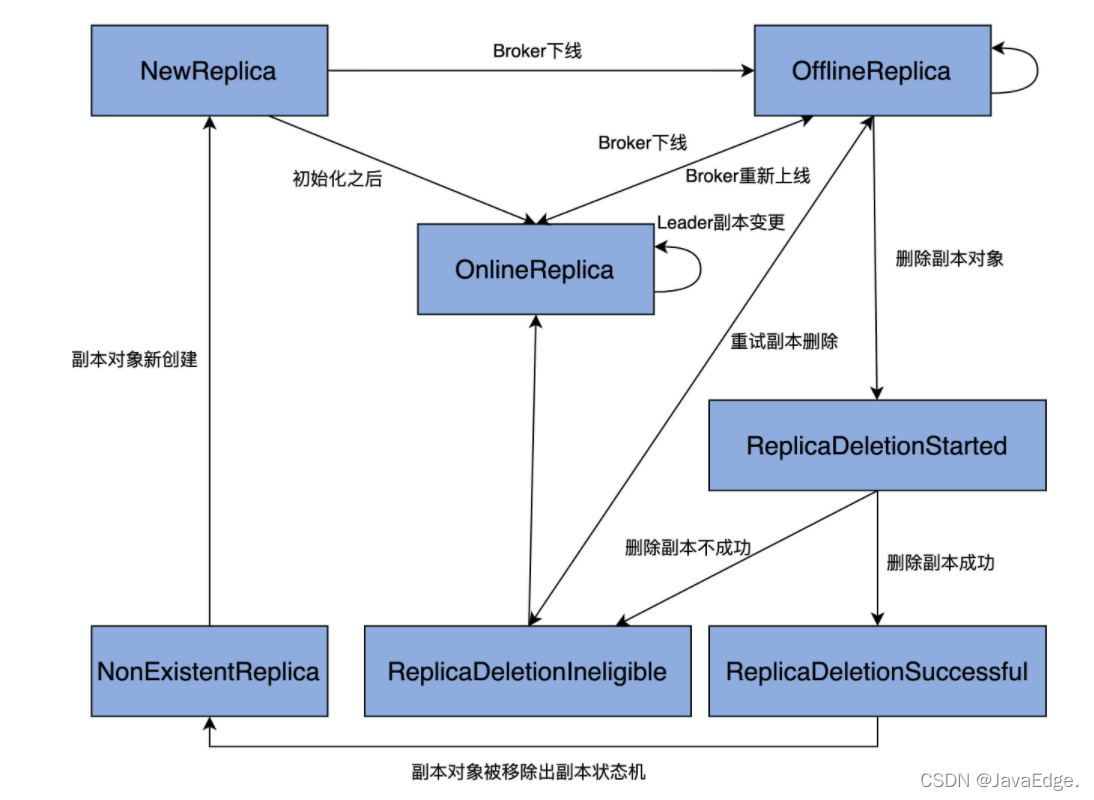

最終完整的狀態轉換規則：

• 單向箭頭表示只允許單向狀態轉換

• 雙向箭頭則表示轉換方向可以是雙向

狀態管理流程

• 當副本物件首次被創建后，置NewReplica態
• 初始化后，當副本物件能夠對外提供服務，狀態機將其調整為OnlineReplica，并一直以該狀態持續作業
• 若副本所在Broker關倍訓不能正常作業，副本要從OnlineReplica變更為OfflineReplica，

一旦開啟如洗掉主題這樣操作，狀態機會將副本狀態跳轉到ReplicaDeletionStarted，表明副本洗掉已開啟：

• 洗掉成功，置ReplicaDeletionSuccessful
• 不滿足洗掉條件（如所在Broker處下線狀態），置ReplicaDeletionIneligible，以便重試

當副本物件被洗掉后，其狀態變更為NonExistentReplica，副本狀態機將移除該副本資料，

具體實作類：ZkReplicaStateMachine

副本狀態機的具體實作類，

狀態轉換方法

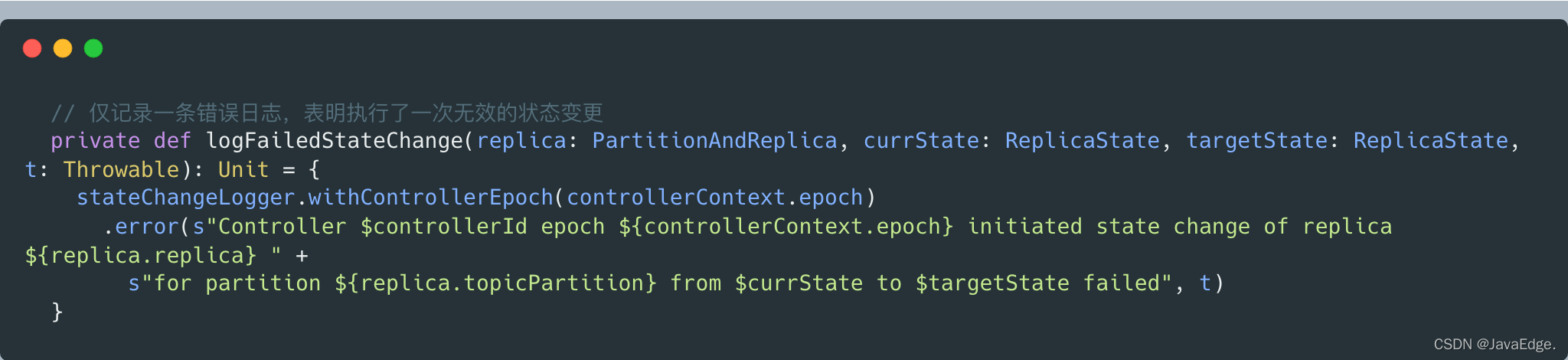

• logFailedStateChange



• logInvalidTransition

• logSuccessfulTransition

• getTopicPartitionStatesFromZk

• doRemoveReplicasFromIsr

• removeReplicasFromIsr

• doHandleStateChanges

handleStateChanges方法

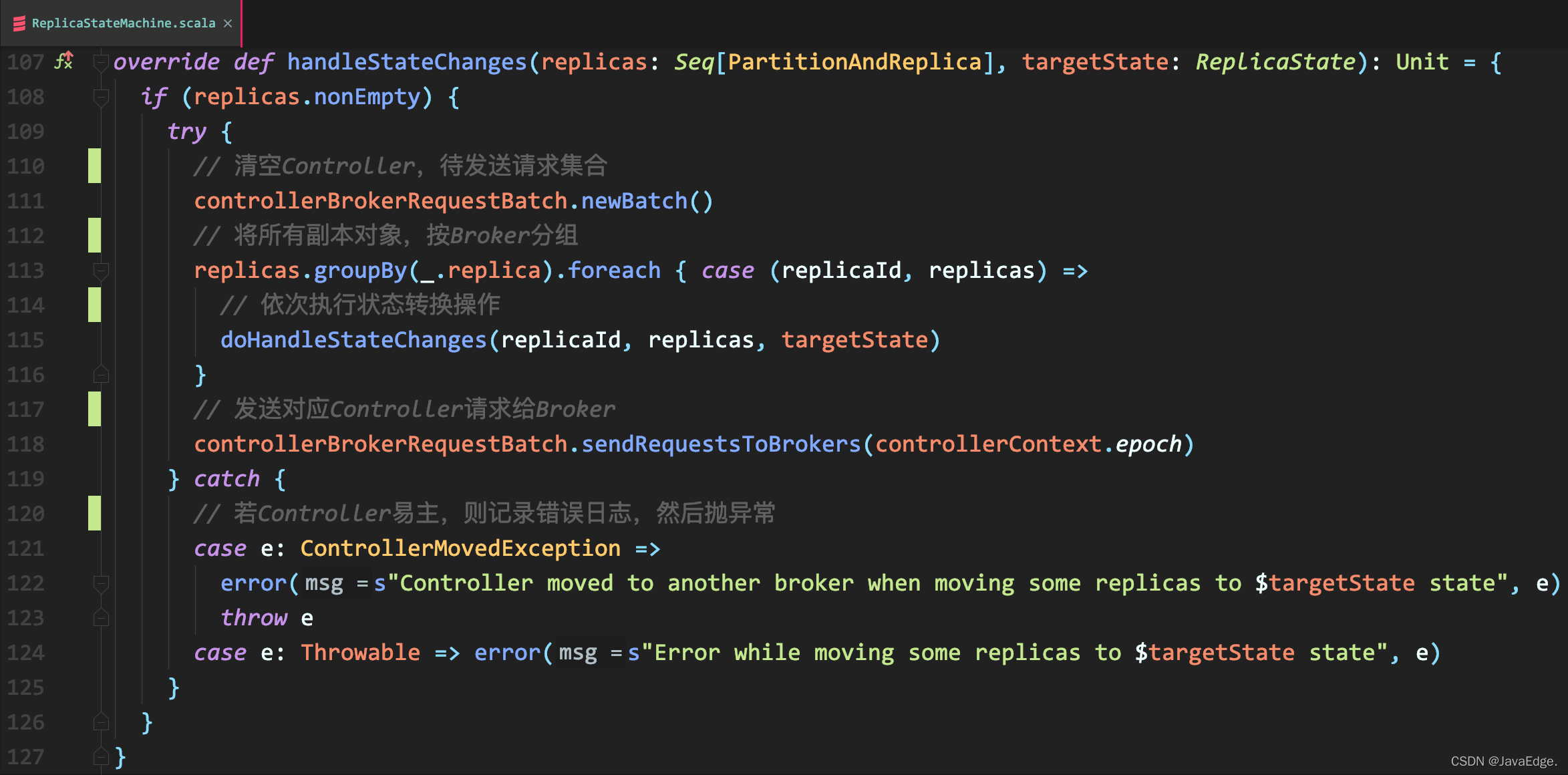

handleStateChange處理狀態的變更，對外提供狀態轉換操作的入口方法：

def handleStateChanges(replicas: Seq[PartitionAndReplica], targetState: ReplicaState): Unit

1. 呼叫doHandleStateChanges執行副本狀態轉換
2. 給集群中相應Broker批量發送請求

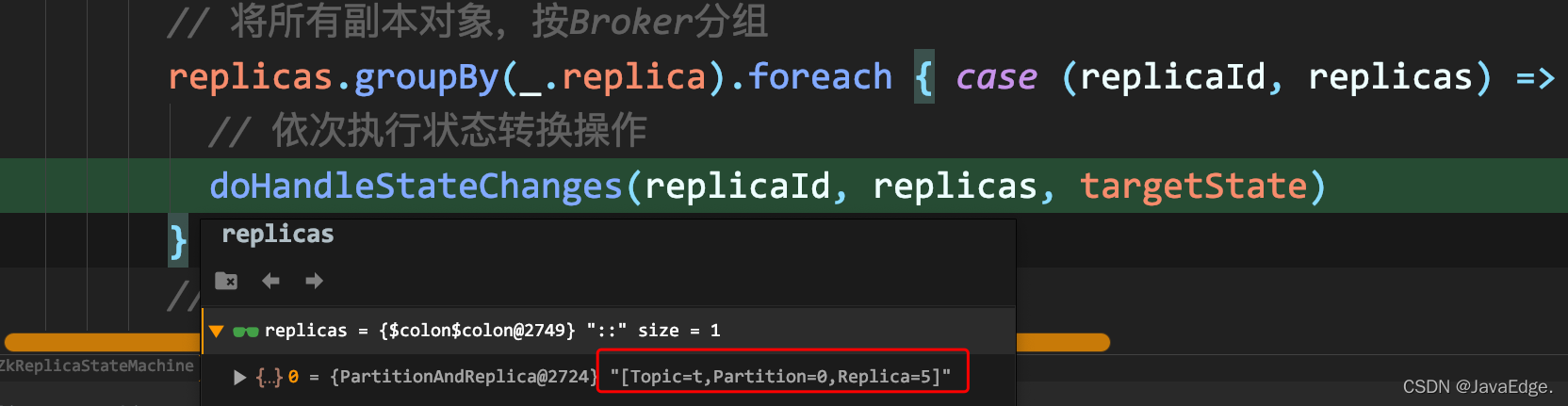

執行第1步時，會將replicas按Broker ID分組，

<主題名，磁區號，副本Broker ID>表示副本物件

假設replicas為集合：

<test, 0, 0>

<test, 0, 1>

<test, 1, 0>

<test, 1, 1>）

則呼叫doHandleStateChanges前，會將replicas按Broker ID分組成：

Map(

- 0 -> Set(<test, 0, 0>, <test, 1, 0>)，

- 1 -> Set(<test, 0, 1>, <test, 1, 1>)

)

之后呼叫doHandleStateChanges

doHandleStateChanges

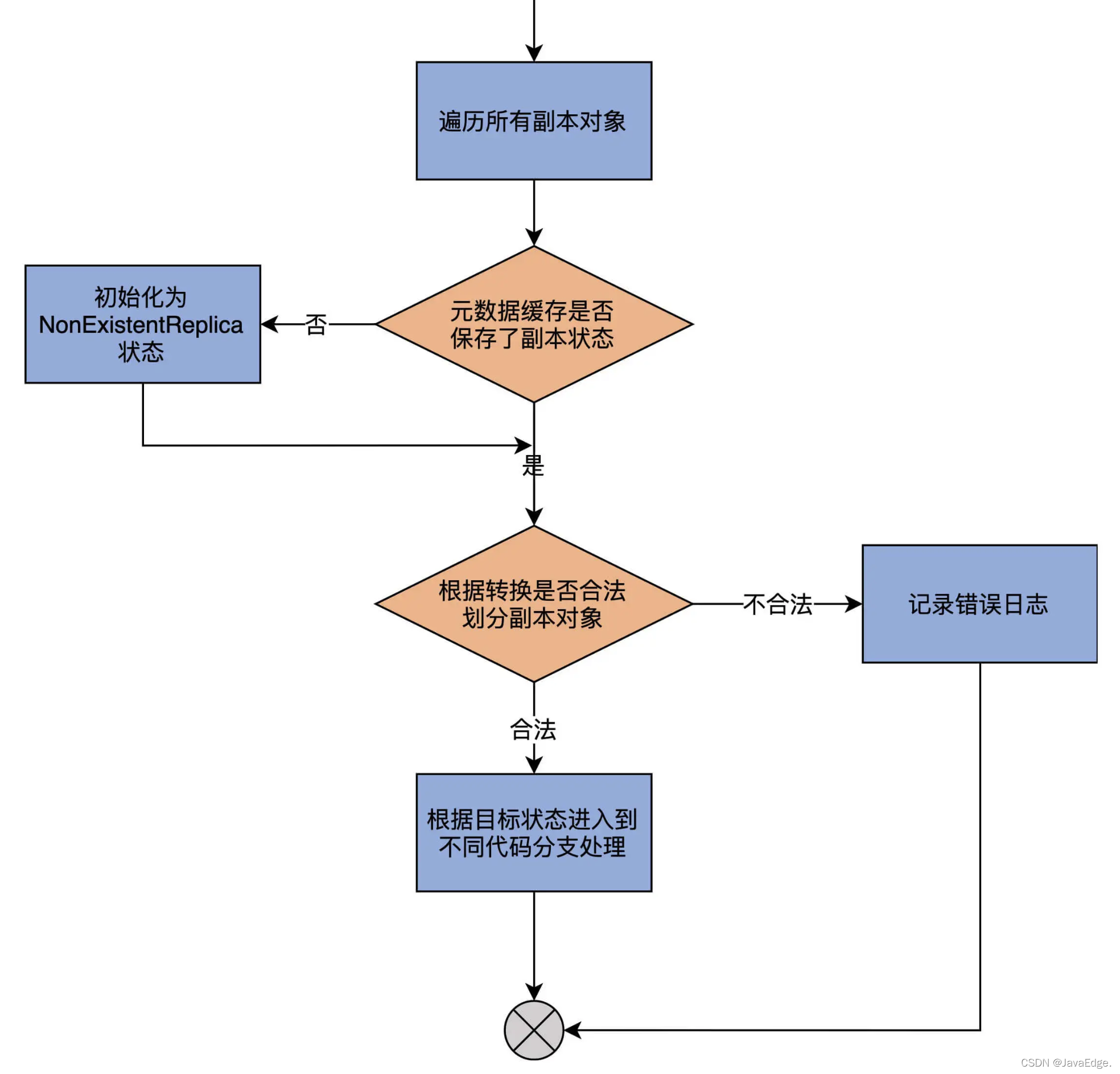

1. 嘗試獲取給定副本物件在Controller端元資料快取中的當前狀態：若未保存某副本物件的狀態，將其初始化為NonExistentReplica態

2. 根據不同ReplicaState中定義的合法前置狀態集合及傳入的目標狀態（targetState），將給定副本物件集合劃分成兩部分：

   • 能合法轉換的副本物件集合

   • 執行非法狀態轉換的副本物件集合

     doHandleStateChanges為該集合類的每個副本物件記錄一條錯誤日志

3. 代碼攜帶能執行合法轉換的副本物件集合，進入不同代碼分支，當前Kafka為副本定義7類狀態，因此，共有7條分支

包括：

• 副本被創建時被轉換到NewReplica態
• 副本正常作業時被轉換到OnlineReplica態
• 副本停止服務后被轉換到OfflineReplica態

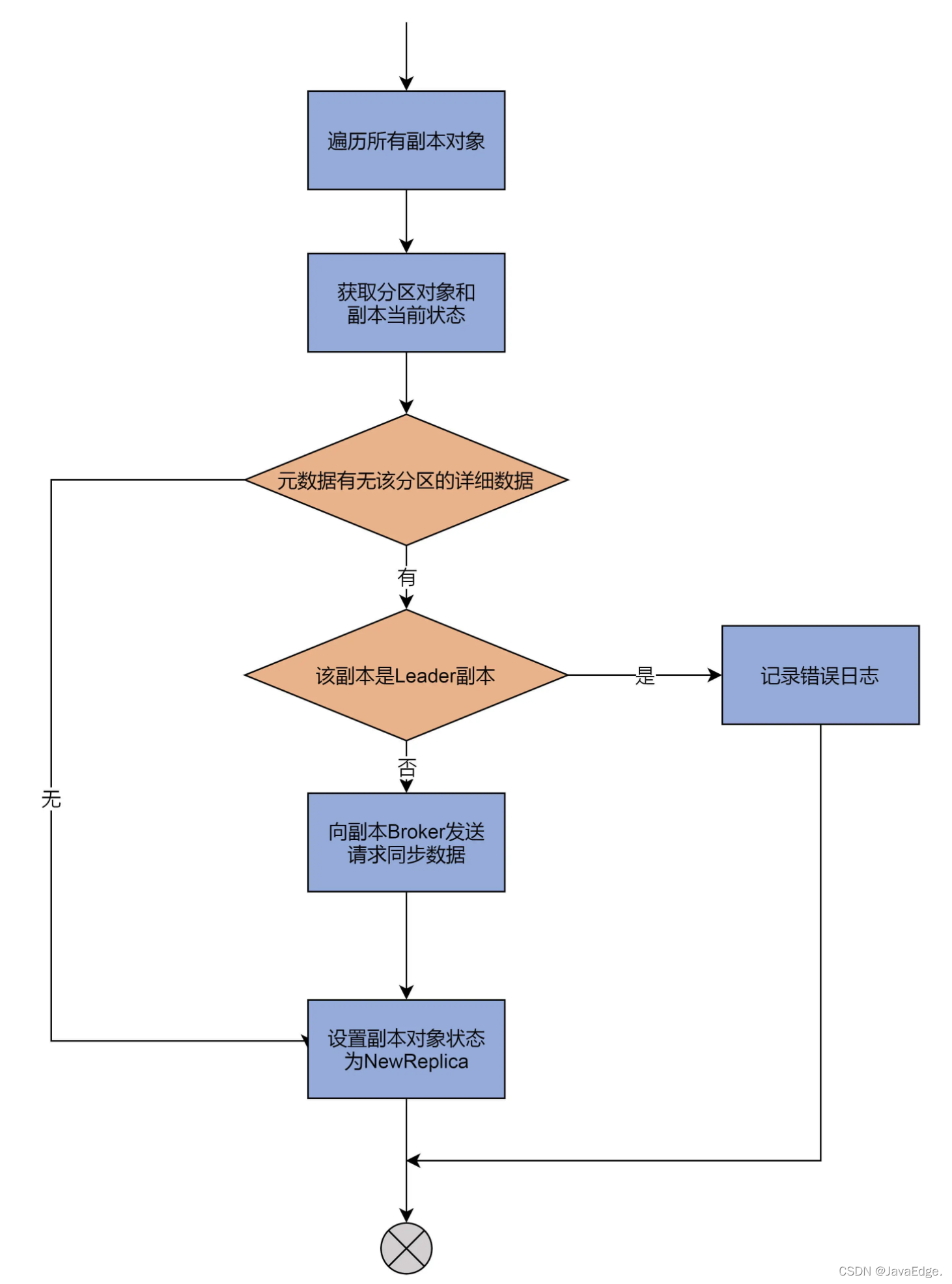

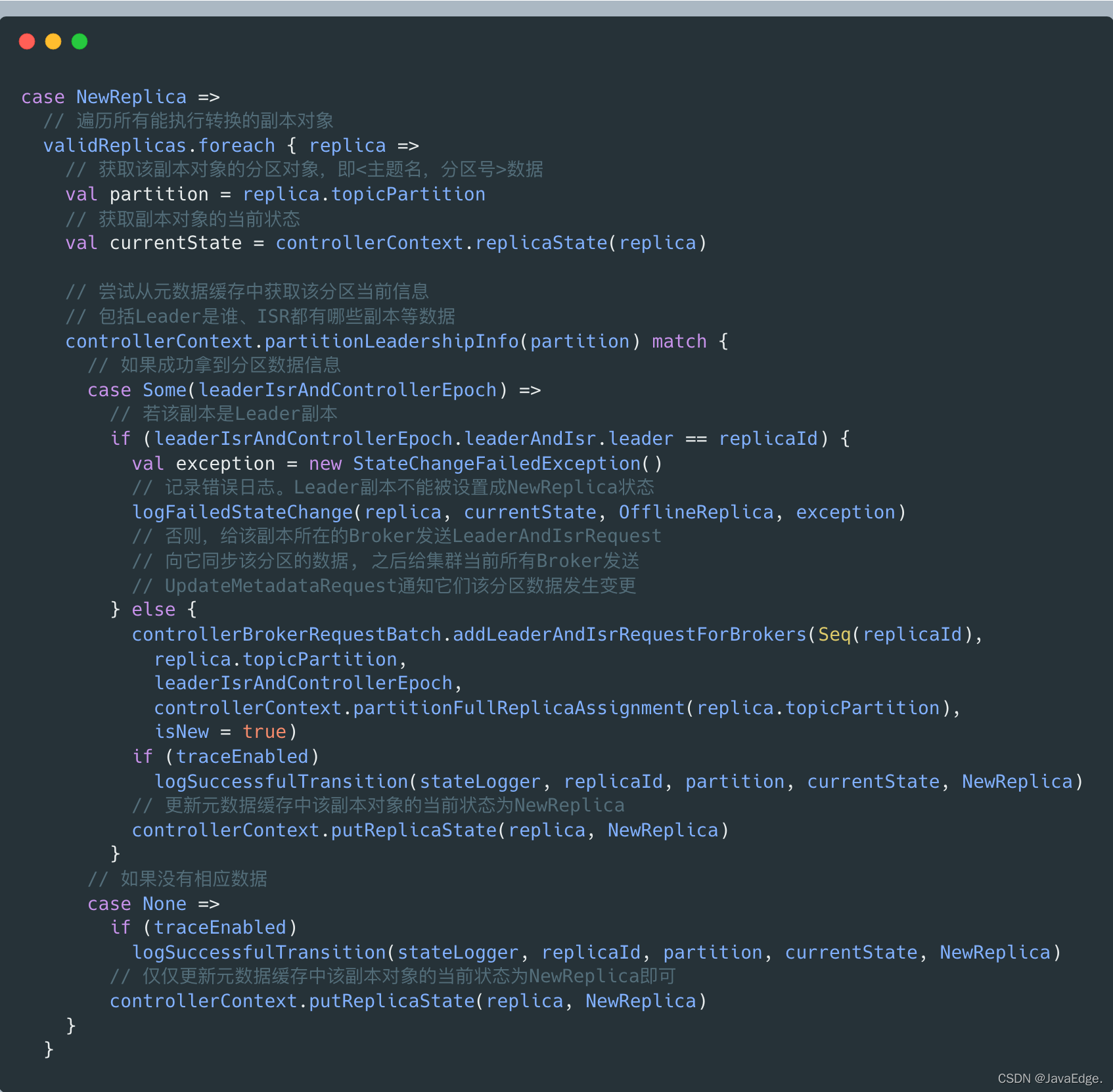

分支1：轉換到NewReplica

嘗試從元資料快取中，獲取這些副本物件的磁區資訊資料，包括磁區的Leader副本在哪個Broker，ISR中都有哪些副本等，

若找不到對應磁區資料，直接把副本狀態更新為NewReplica，否則，代碼就要給該副本所在Broker發送請求，讓它知道該磁區的資訊，還要給集群所有運行中的Broker發送請求，讓它們感知到新副本加入，

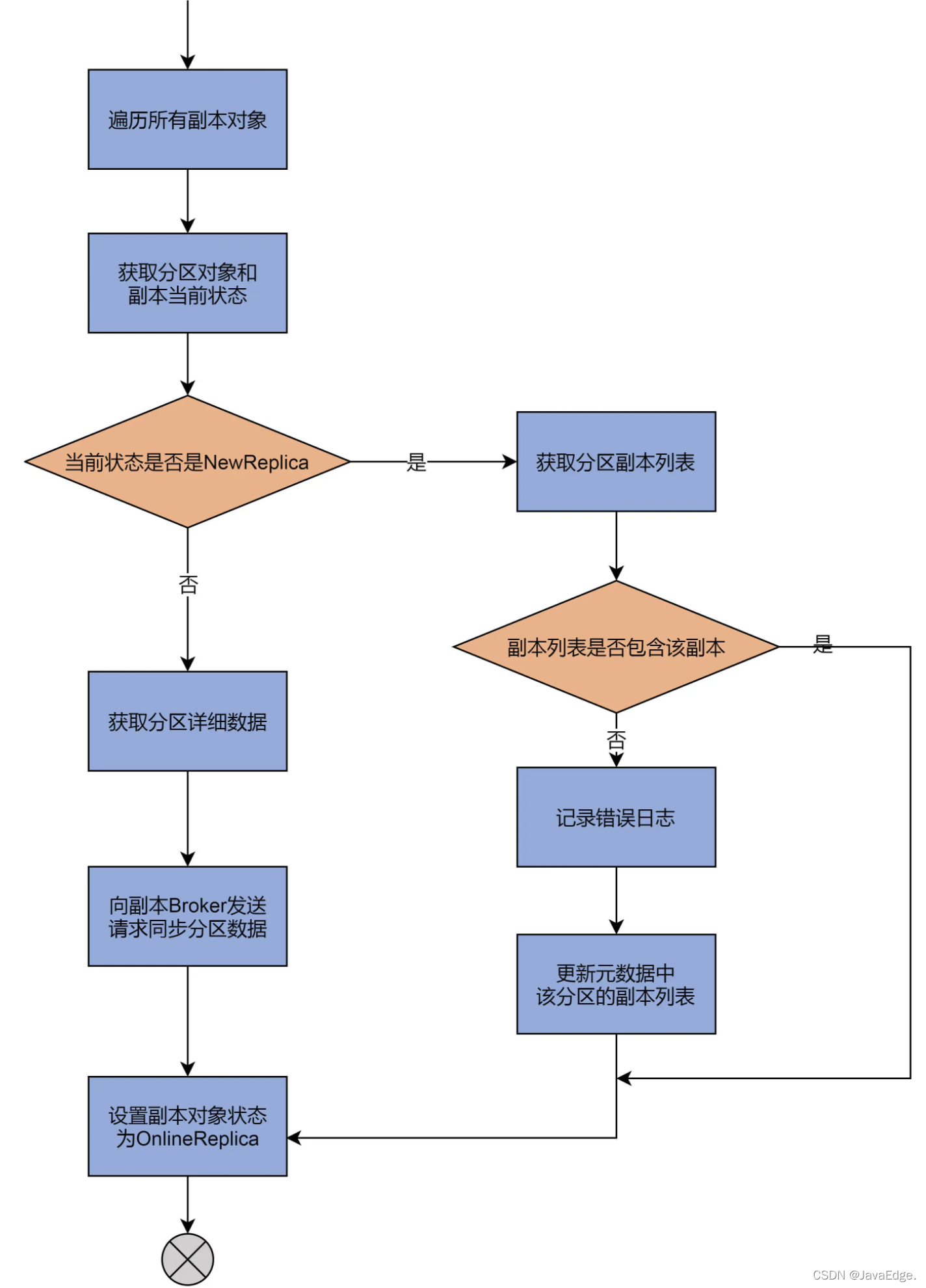

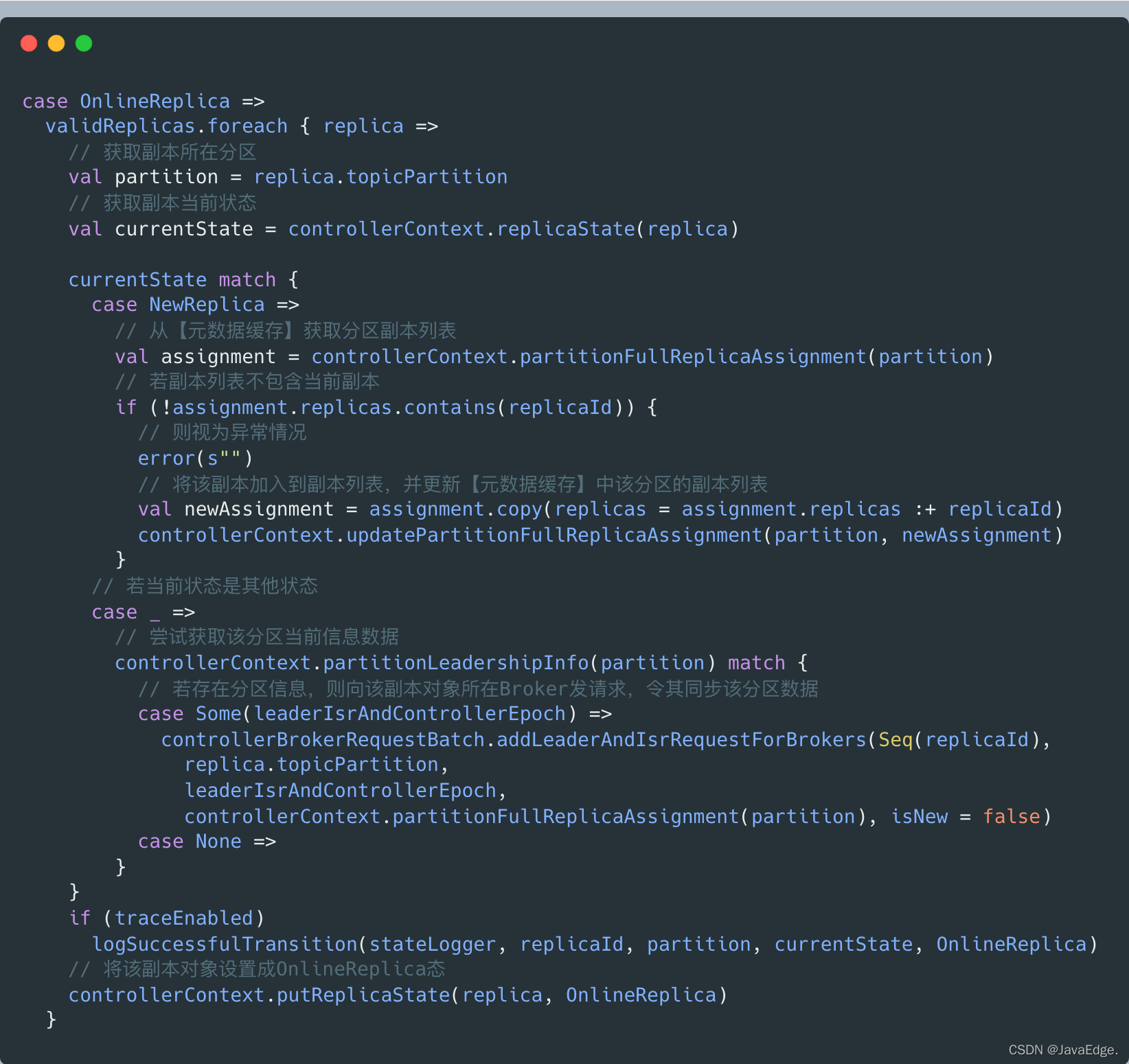

分支2：轉換到OnlineReplica態

副本物件正常作業時所處狀態：

遍歷副本物件，依次執行：

1. 獲取元資料中該副本所屬的磁區物件及該副本的當前狀態
2. 查看當前狀態是否是NewReplica
   1. 是，獲取磁區的副本串列，并判斷該副本是否在于當前副本串列：不在，就記錄錯誤日志并更新元資料中的副本串列
   2. 若狀態不是NewReplica，說明這是已存在的副本物件，則原始碼會獲取對應磁區的詳細資料，然后向該副本物件所在的Broker發送LeaderAndIsrRequest請求，令其同步獲知，并保存該磁區資料
3. 將該副本物件狀態變更為OnlineReplica，至此，該副本處于正常作業狀態，

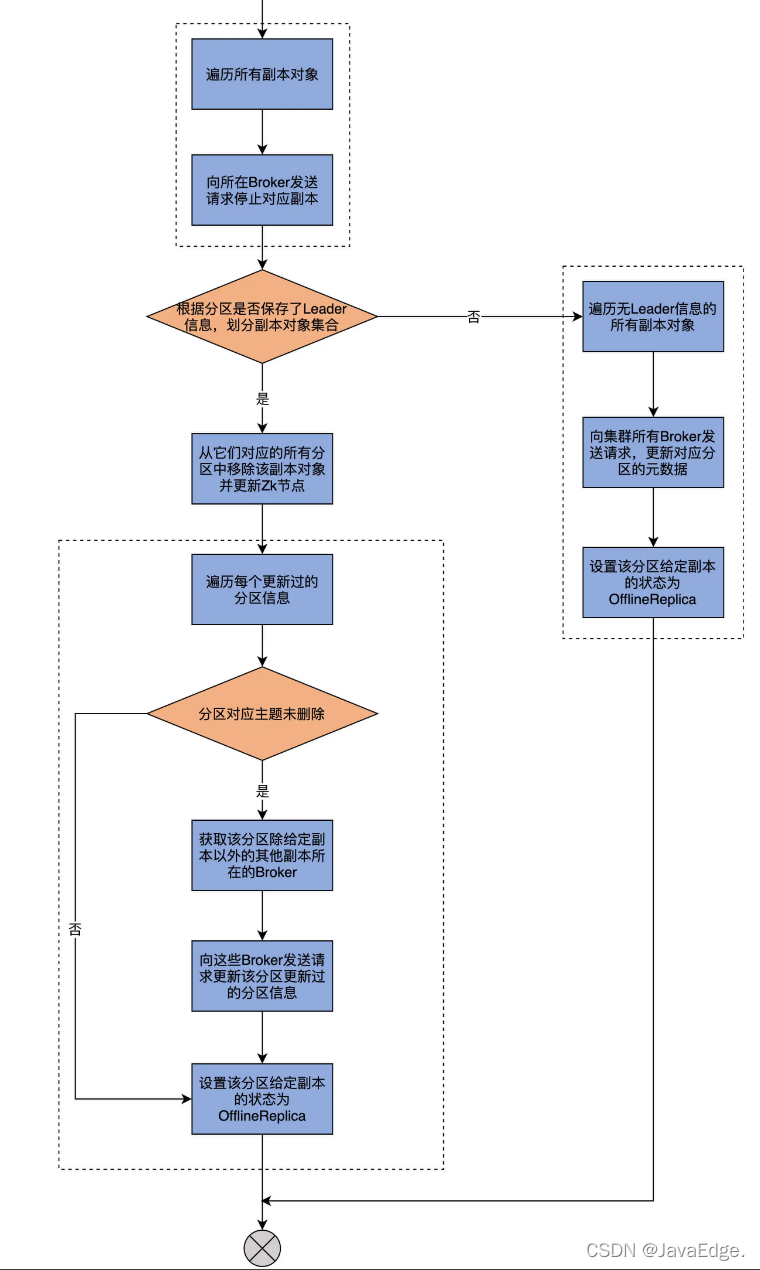

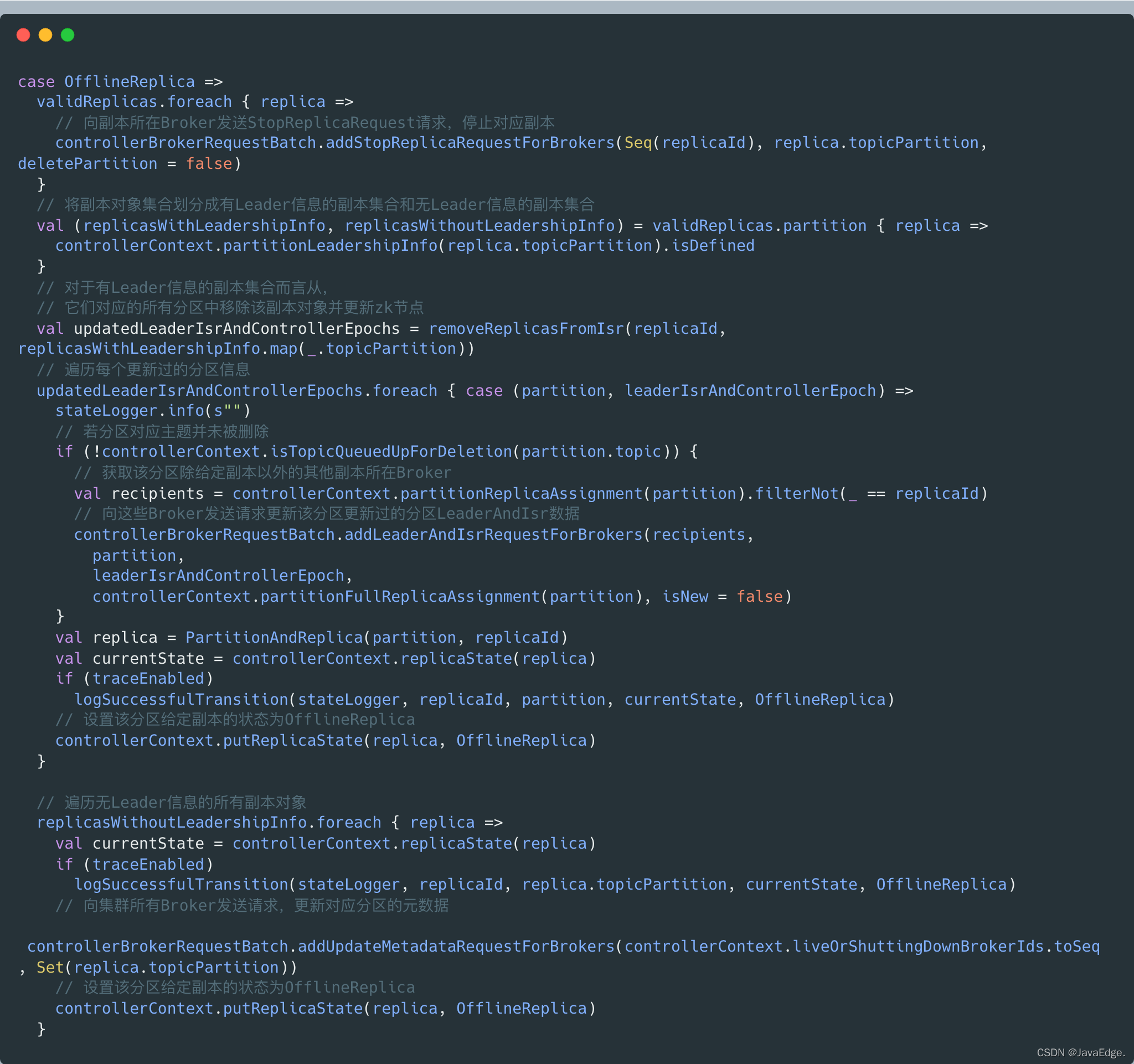

分支3：轉換到OfflineReplica狀態

• 給所有符合狀態轉換的副本所在Broker，發送StopReplicaRequest，告訴這些Broker停掉對應副本
• 根據磁區是否保存Leader資訊，將副本集合劃分成：有Leader副本集，無Leader副本集合，有無Leader資訊并不僅僅包含Leader，還有ISR和controllerEpoch等資料
• 遍歷有Leader子集合，向這些副本所在Broker發送LeaderAndIsrRequest請求，去更新停止副本操作之后的磁區資訊，再把這些磁區狀態置OfflineReplica
• 遍歷無Leader子集合，執行與上步類似操作，只是對無Leader，因未執行任何Leader選舉操作，所以給這些副本所在Broker發送的不是LeaderAndIsrRequest請求，而是UpdateMetadataRequest請求，顯式告知它們更新對應磁區的元資料，再把副本狀態置OfflineReplica

把副本狀態變更為OfflineReplica=停止對應副本+更新遠端Broker元資料

總結

Kafka的副本狀態機實作原理及原始碼：

• 副本狀態機：ReplicaStateMachine是Kafka Broker端原始碼中控制副本狀態流轉的實作類，每個Broker啟動時都會創建ReplicaStateMachine實體，但只有Controller組件所在的Broker才會啟動它，
• 副本狀態：當前，Kafka定義了7類副本狀態，同時，它還規定了每類狀態合法的前置狀態，
• handleStateChanges：用于執行狀態轉換的核心方法，底層呼叫doHandleStateChanges方法，以7路case分支的形式窮舉每類狀態的轉換邏輯，
