zho前面的已經說了如何去初始化SPI了，接下來說說發送函式，先上代碼
void OLED_Writ_Bus(uint8_t _data)
{
Delay20us();
if (SPI_Busy == 0)
{
SPI_Busy = 1;
OLED_CS_Clr();
SPDAT = _data;
}
}SPI_Busy是一個狀態機，判斷SPI是否在忙碌，在OLED的例程中已經是軟體模擬SPI，模擬的時鐘跟不上硬體的速度，所以我們只需要稍加就該，把軟體的模擬更換成硬體驅動就完事了，看看兩者的速度差，軟體模擬在400k左右，硬體驅動（中斷）能達到3M左右，輪詢在1M左右，拉低CS（SS）管腳可選中從機，這里加了一個小小的延時，不然OLED顯示亂碼，可以試試用調度機能不能調解這個問題（以后的文章會講到）

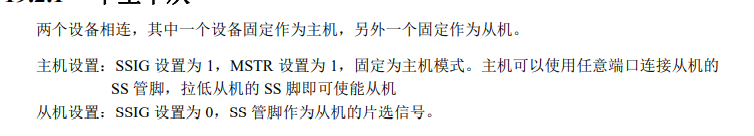

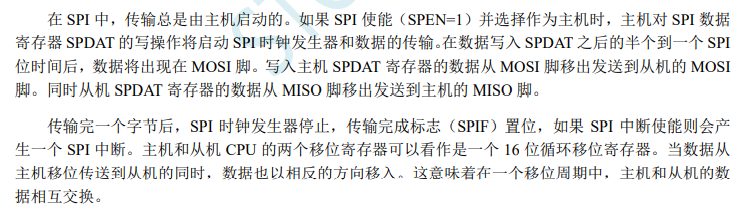

所以在主機發送的時候要拉低SS管腳，然后將資料寫入SPDAT暫存器就完事了，其實他是一個位移暫存器，這就是為啥SPI傳輸速率比較高的原因，
中斷方式肯定得有interrupt SPI1的中斷號是9，接下來看看中斷該怎么處理，
void SPI_Isr() interrupt 9
{
SPSTAT = 0XC0; //清除中斷標志位
SPI_Busy = 0; //清除SPI忙碌狀態位
OLED_CS_Set(); //拉高從機ss管腳
}
中斷一次代表8位資料已經發完一次，也就是一位元組的資料發送完畢，在說明書中有寫
看會之前所說的忽略的章節

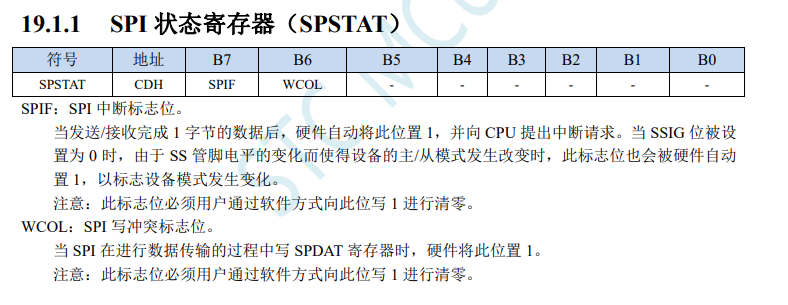

在中斷中得把狀態暫存器給寫1清零，所以在中斷中，SPSTAT = 0XC0;清除忙碌位，就把中斷給寫好了，
