計算機網路第二章 物理層
2.1 物理層的基本概念
- 物理層解決如何在連接各種計算機的傳輸媒體上傳輸資料位元流，而不是指具體的傳輸媒體
- 機械特性：指明介面所用接線器的形狀和尺寸、引腳數目和排列、固定和鎖定裝置等
- 電氣特性：指明在介面電纜的各條線上出現的電壓范圍
- 功能特性：指明某條線上出現的電壓范圍
- 程序特性：指明對于不頂用功能的各種可能事件的出現順序
2.2 資料通信基礎知識

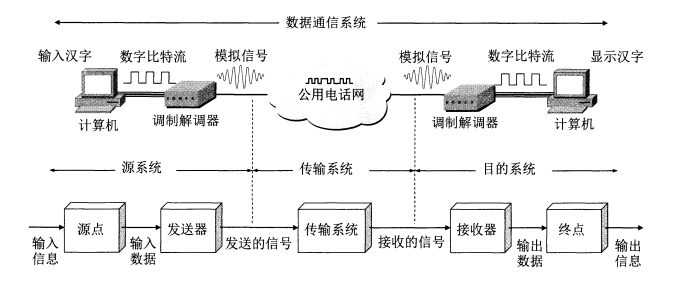

2.2.1 資料通信系統的模型
- 模擬信號（連續信號）：代表訊息的引數的取值是連續的
- 數字信號（離散信號）：代表訊息的引數的取值是離散的
2.2.2 有關信道的幾個基本概念
-
信道分類：按照傳輸信號分模擬信道與數字信道，按照傳輸介質分無線信道與有線信道
-
模擬信道：傳送模擬信號
-
數字信道：傳送數字信號
-
從通信的雙方資訊互動的方式來看：單工通信、半雙工通信、全雙工通信
-
從信道上傳送的信號的角度分類：基帶信號、寬帶信號
-
基帶信號：來自信源的信號，放在數字信道上傳輸（基帶傳輸）
-
寬帶信號：把基帶信號調制后，放在模擬信道上傳輸（寬帶傳輸）
-
從信號的加工手段的角度分類：數字信號、模擬信號
-
數字資料經過數字發送器==》數字信號（這個手段叫編碼）
-
模擬信號經過PCM編碼器==》數字信號（這個手段叫編碼）
-
數字資料經過調制器==》模擬信號（這個手段叫調制）
-
模擬信號經過放大器調制器==》模擬信號（這個手段叫調制）
-

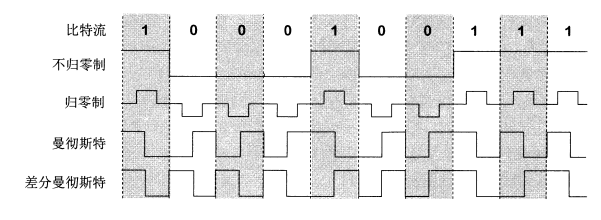

常用編碼方式
-

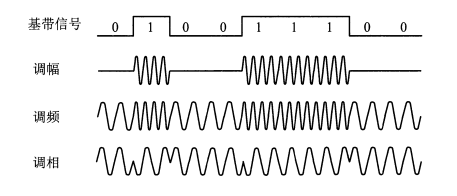

基本的調制方式
2.2.3 信道的極限容量
- 碼元：一個固定時長的信號波形，代表不同離散數值的基本波形，時長內的信號稱為k進制碼元，該時長稱為碼元寬度，碼元的離散狀態M個時候，被稱為M進制碼元，一碼元可以對應多個位元
- 4進制碼元==》碼元狀態4個==
一個碼元攜帶2位元（而2位位元可以表示4種狀態） - 碼元傳輸速率：1s傳輸多少個碼元
- 資訊傳輸速率：1s傳輸多少個位元
2.2.3.1 奈式準則
- C = 2Wlog2V
2.2.3.2 香農定理
- 信噪比（dB）= 10log10(S/N)
- C = Wlog2(1+S/N)
2.3 資料交換方式
- 資料交換方式電路交換、報文交換、分組交換
2.3.1 電路交換
- 在資料傳輸期間，源結點與目的結點之間有一條由中間結點構成的專用物理連接線路，在資料傳輸結束之前，這條線路一直保持
- 建立連接==》通信==》釋放連接
2.3.2 報文交換
- 無需在兩個站點之間建立一條專用通路，其資料傳輸的單位是報文，傳送程序采用存盤轉發方式
2.3.3 分組交換
- 分組交換與報文交換的作業方式基本相同，都采用存盤轉發方式，形式上的主要差別在于，分組交換網中要限制所傳輸的資料單位的長度，一般選128B， 發送節點首先對從終端設備送來的資料報文進行接收、存盤，而后將報文劃分成一定長度的分組，并以分組為單位進行傳輸和交換，接收結點將收到的分組組裝成資訊或報文，
2.4 物理層下面的傳輸媒體
2.4.1 導引型傳輸媒體
-

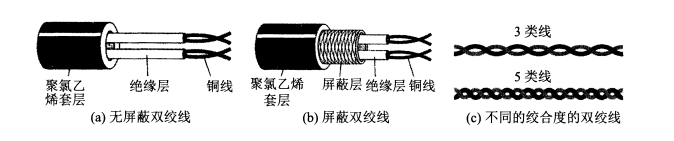

雙絞線
-

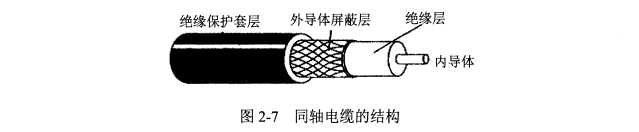

同軸電纜
-

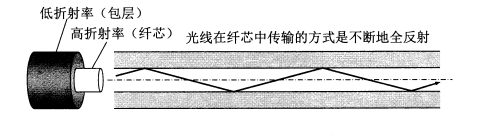

光纜
2.4.2 非導引型傳輸媒體
- 無線電波
- 微波
- 紅外線、激光
