一、前言

嗨，大家伙，我是新發，

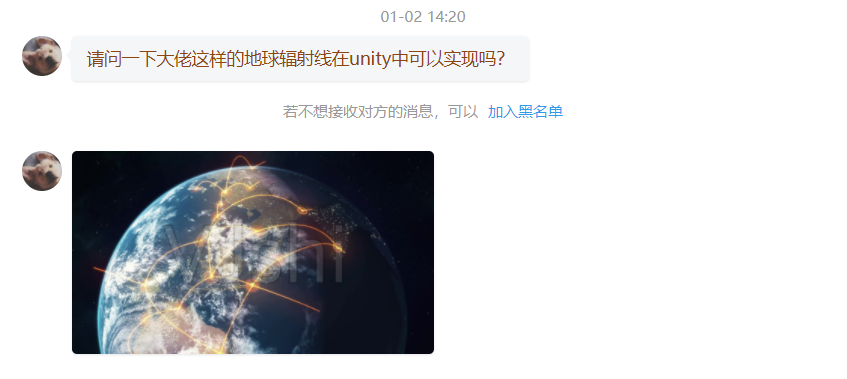

好久不見，這是2022年第一篇博客，今天有同學私信我，問我在Unity中如何實作這種地球輻射線的效果，

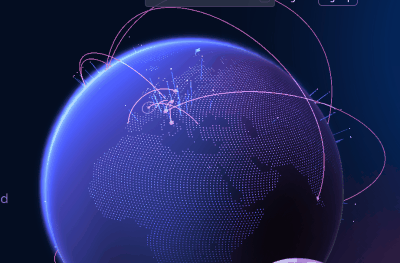

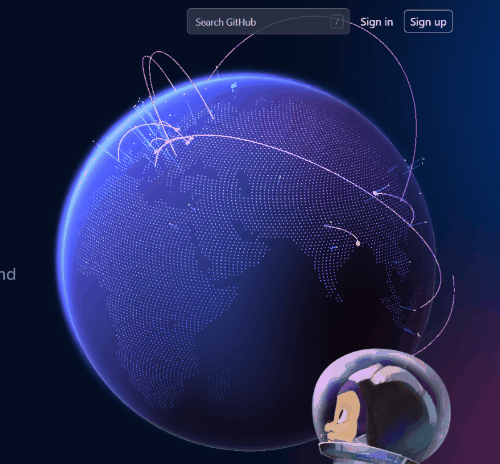

這一看，我就想到了GitHub主頁的地球射線，

那么，今天就來講講如何實作這個效果吧~

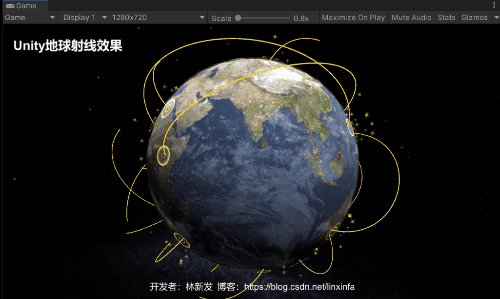

本文最終效果如下：

本文工程原始碼見文章末尾~

二、實作思路

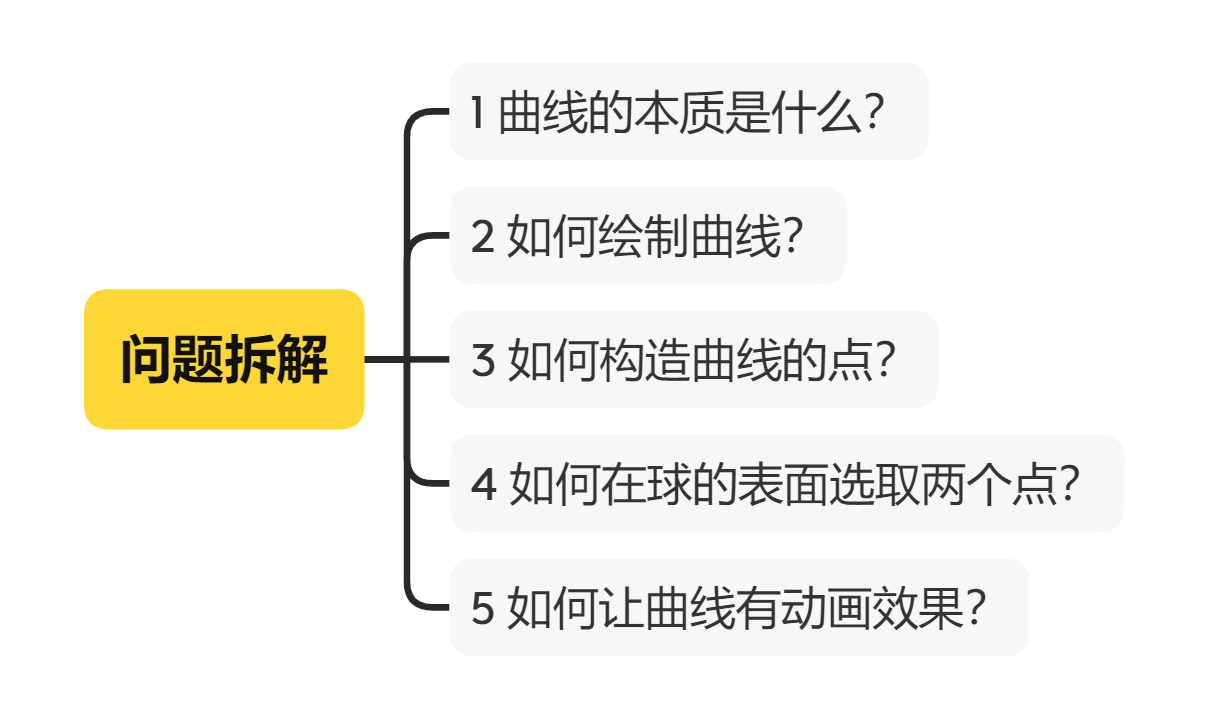

我們先把問題進行拆解，

現在挨個問題進行思考與解答，

1、曲線的本質是什么？

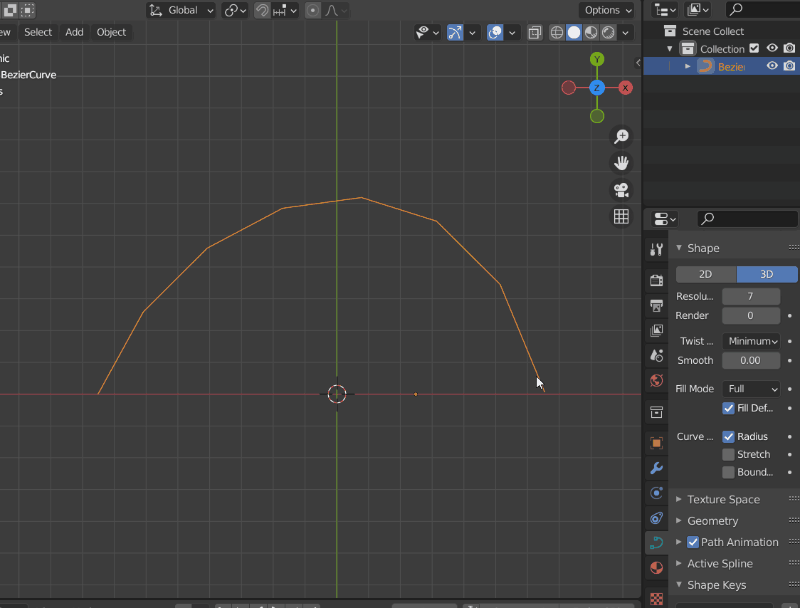

一條曲線，它本質上是由N條直線段組成的，當N足夠大的時候，曲線就會看起來很平滑，我用Blender給大家演示一下，

2、如何繪制曲線？

我在之前的一些篇文章中有講過使用LineRenderer來繪制曲線，這里我們是用LineRenderer來實作就好啦，
往期相關文章：
《【游戲開發解答】教你在Unity中使用LineRenderer制作行軍螞蟻線（行軍 | 虛線 | 路徑 | 線段）》

《【游戲開發實戰】Unity實作水果忍者切水果的刀痕效果教程（兩種實作方式：TrailRenderer、LineRenderer）》

《【游戲開發實戰】TapTap物理畫線游戲，教你使用Unity實作2D物理畫線功能》

3、如何構造曲線的點？

上面我們說使用LineRenderer來繪制曲線，而LineRenderer需要我們告訴它點的坐標，那么我們如何來構造曲線的點坐標呢？常用的曲線有B樣條、貝塞爾曲線等，關于貝塞爾曲線，我之前也有專門寫過文章，

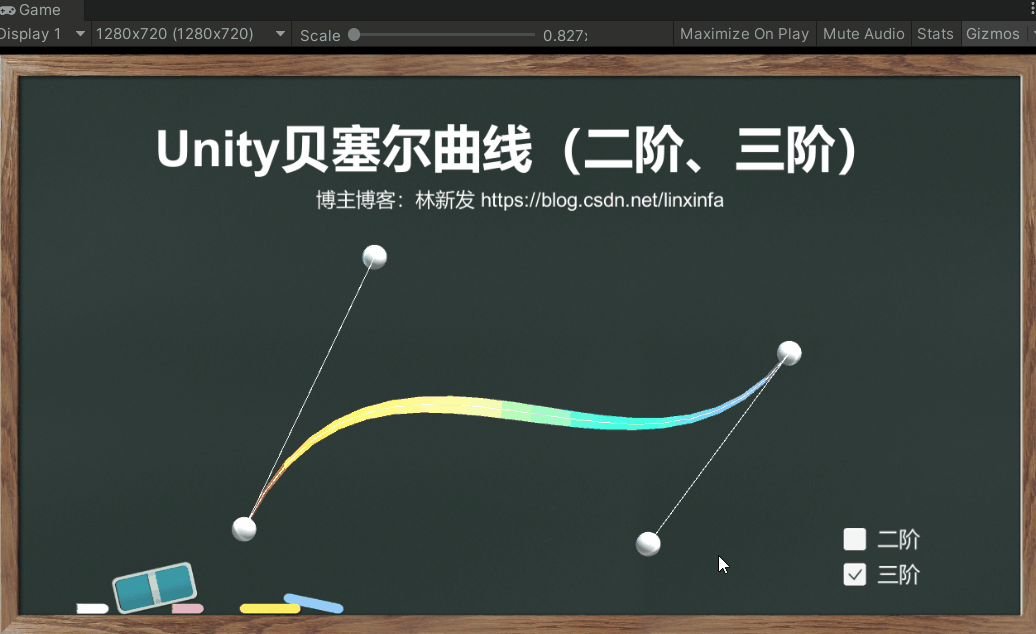

《【游戲開發進階】玩轉貝塞爾曲線，教你在Unity中畫Bezier貝塞爾曲線（二階、三階），手把手教你推導公式》

這里我們就用貝塞爾曲線即可，這里我打算使用三階貝塞爾曲線，三階貝塞爾曲線需要知道四個點坐標，現在問題變成了我們如何確定這四個點的坐標，其中起始點和終止點是在球的表面選取，中間兩個點我們通過一些幾何運算來獲得，現在問題變成了如何在球的表面獲取兩個點，

4、如何在球的表面選取兩個點？

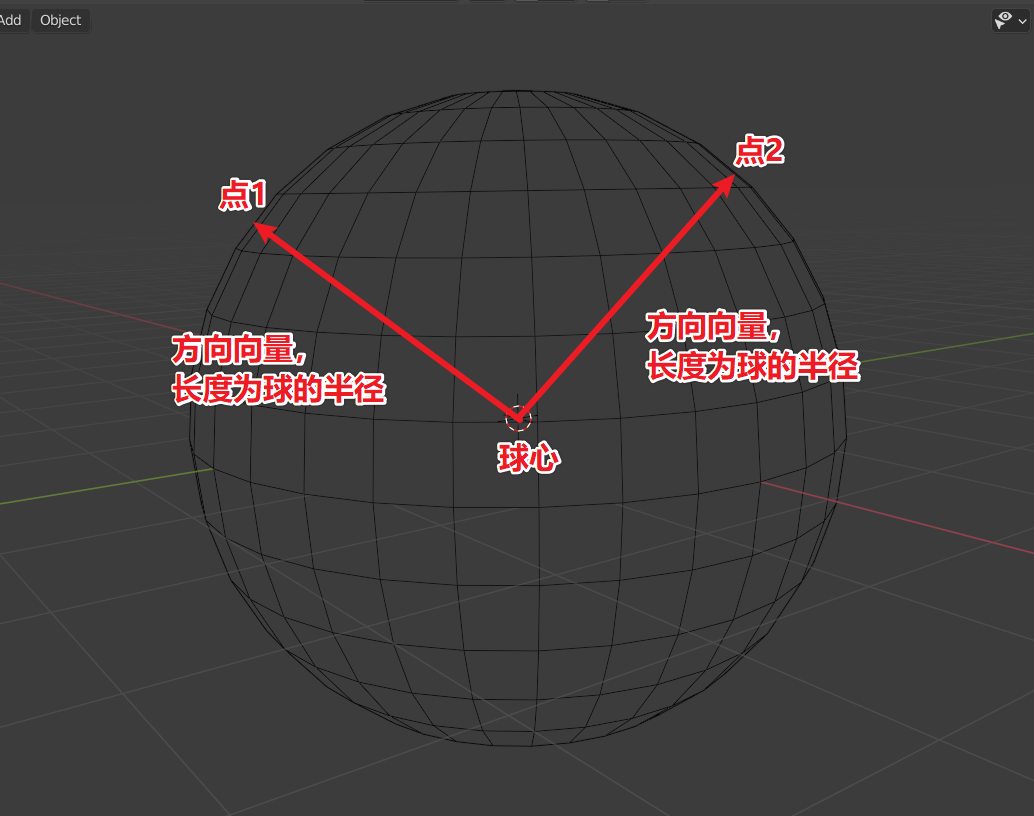

這是一個幾何問題，我們已知球的球心坐標，想要在球的表面隨機選取兩個點，我們只需要在球心處隨機兩個方向向量，然后從球心出發，分別沿著這兩個方向走一個半徑長度的距離即可到達球的表面，畫個圖方便大家理解，

寫成代碼大概是這樣子：

// 球心坐標
Vector3 centerPos = Vector3.zero;
// 球半徑
float radius = 1;
// 隨機一個單位向量作為方向向量
Vector3 randomDir = new Vector3(Random.Range(-1f, 1f),
						Random.Range(-1f, 1f),
						Random.Range(-1f, 1f)).normalized;
// 球表面的點
Vector pos = centerPos + randomDir * radius;

我們使用上面的方法分別取到球表面的兩個點即可，

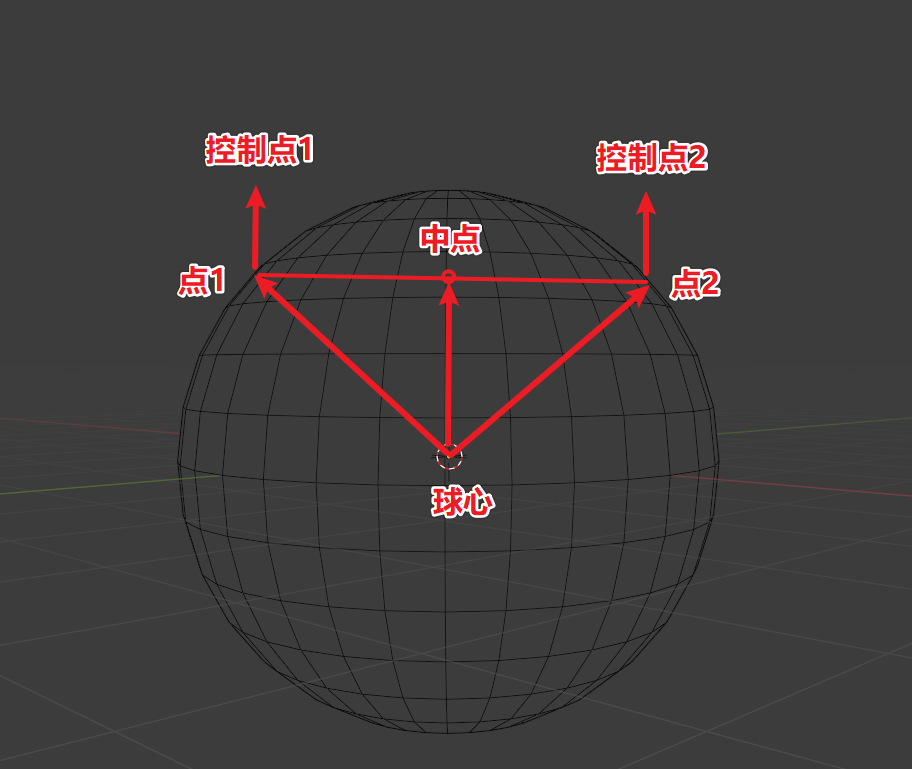

上面我們說使用三階貝塞爾曲線，現在還差中間兩個控制點的坐標，我們可以用下面這樣的方法來計算控制點的坐標：先求出球表面兩個點的連線的中點，然后從球心指向這個中點，得到一個方向向量，再分別從點1和點2朝這這個方向向量走一段距離，得到控制點1和控制點2的坐標，如下

5、如何讓曲線有影片效果？

我們可以看到曲線是有一個從起始點飛向目標點的效果的，

這個我們可以在腳本中動態設定LineRenderer的點來達到這個效果，

三、具體實操

講完了理論，下面我們就來具體實操吧~

1、創建Unity工程

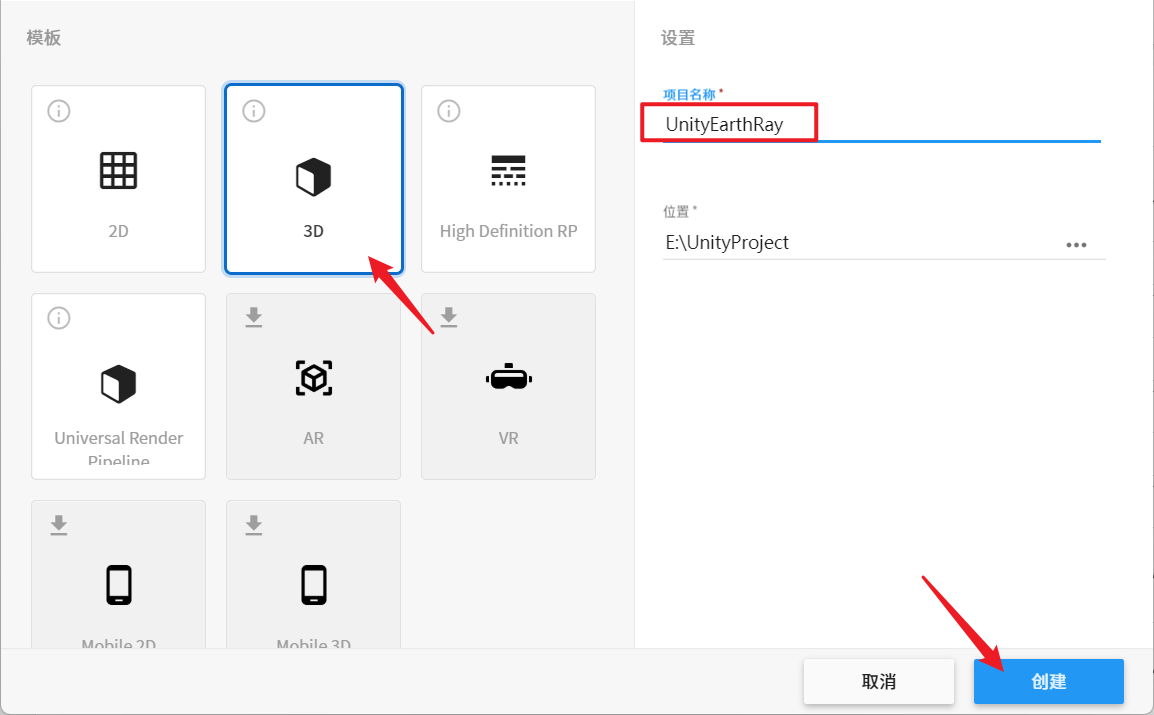

工程名就叫UnityEarthRay好了，工程模板使用3D，點擊創建，

2、制作宇宙天空盒

2.1、天空盒貼圖

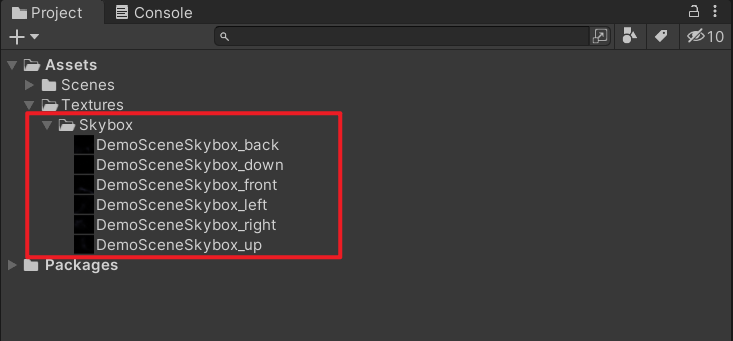

我們先去找6張宇宙天空盒的圖片，匯入到工程目錄中，如下

2.2、天空盒材質球

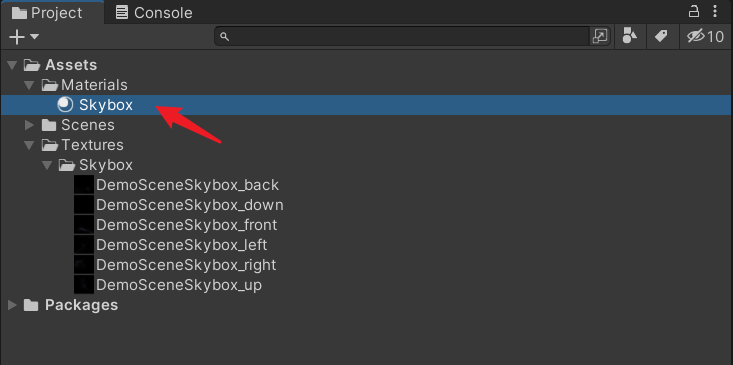

創建一個材質球，重命名為Skybox，如下

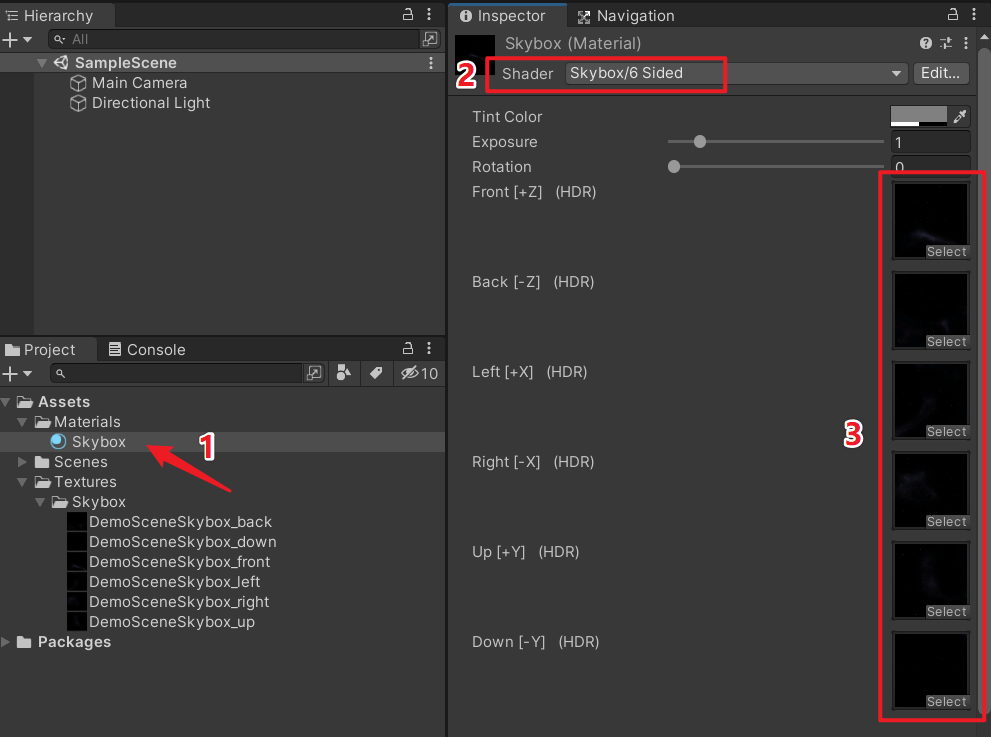

設定材質球的Shader為Skybox/6 Sided，并設定六個面的貼圖，如下，

2.3、設定場景天空盒

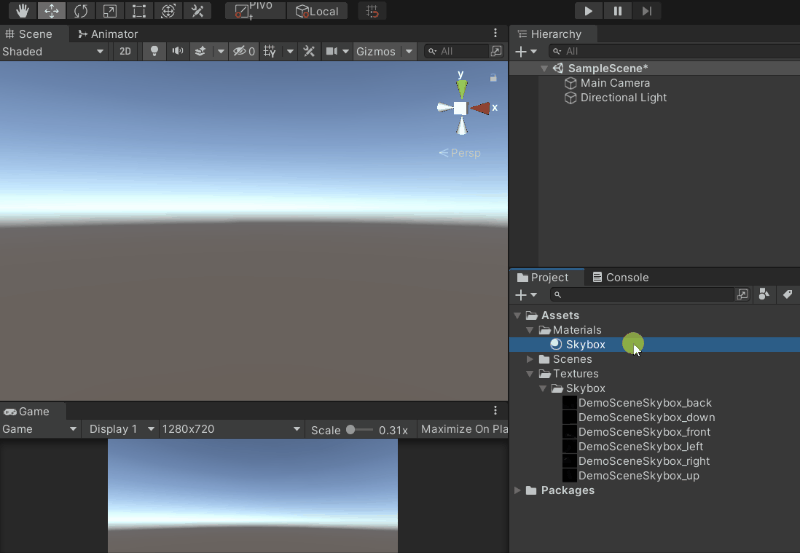

將Skybox材質球拖入Scene視窗中，

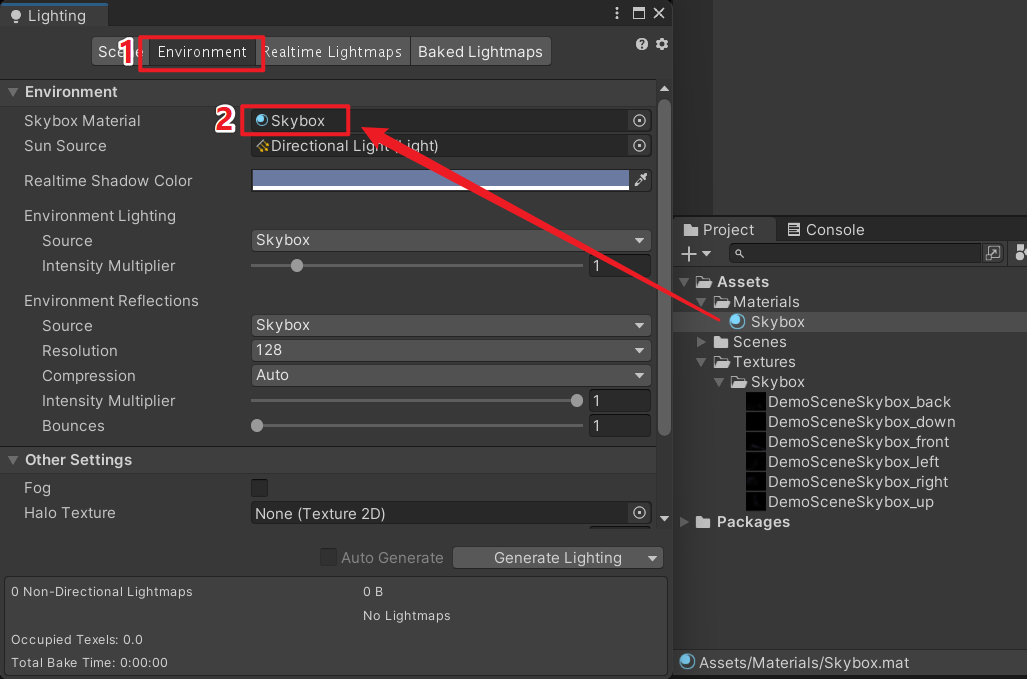

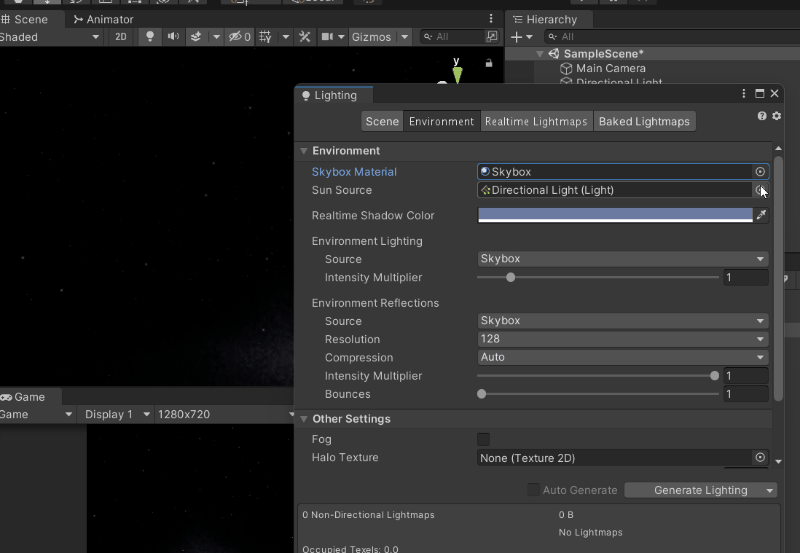

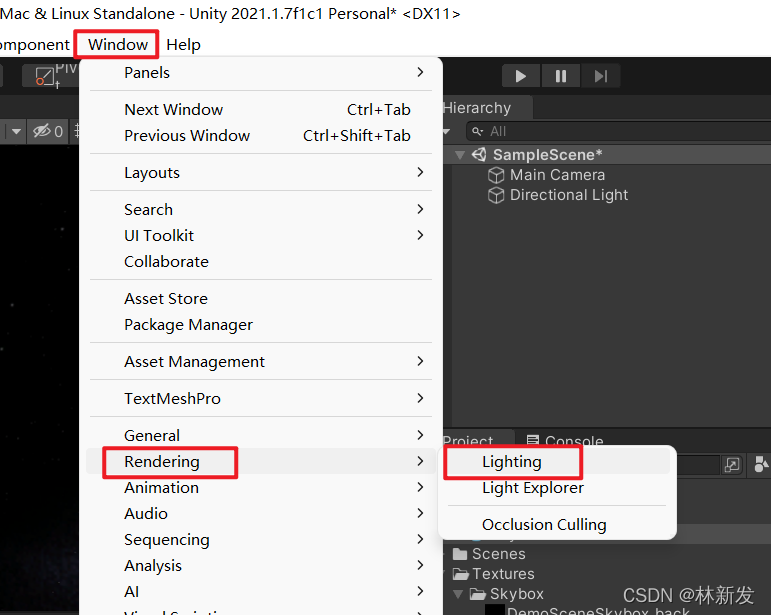

我們也可以通過點擊選單Window / Rendering / Lighting，

然后點擊Environment標簽頁，設定Skybox Material來設定天空盒，

如果想改回原來的天空盒，只需把Skybox Material設定為默認的天空盒材質即可，如下

3、制作地球

3.1、創建球體

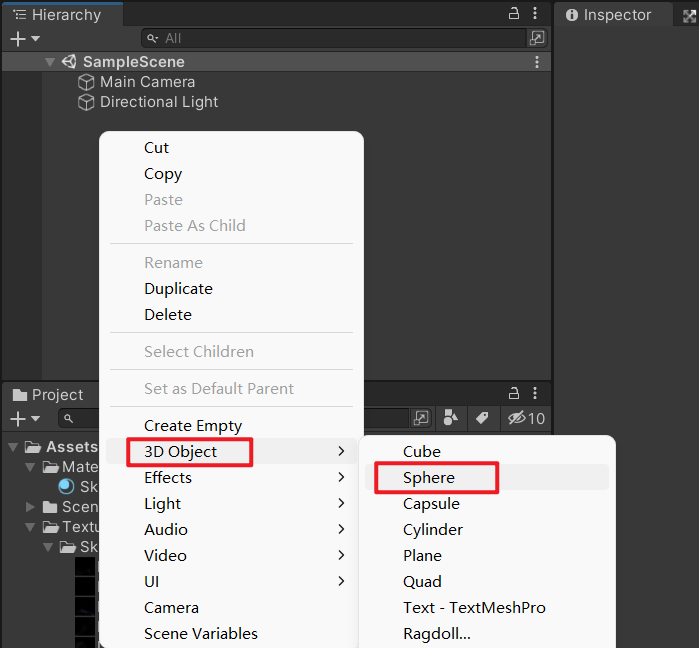

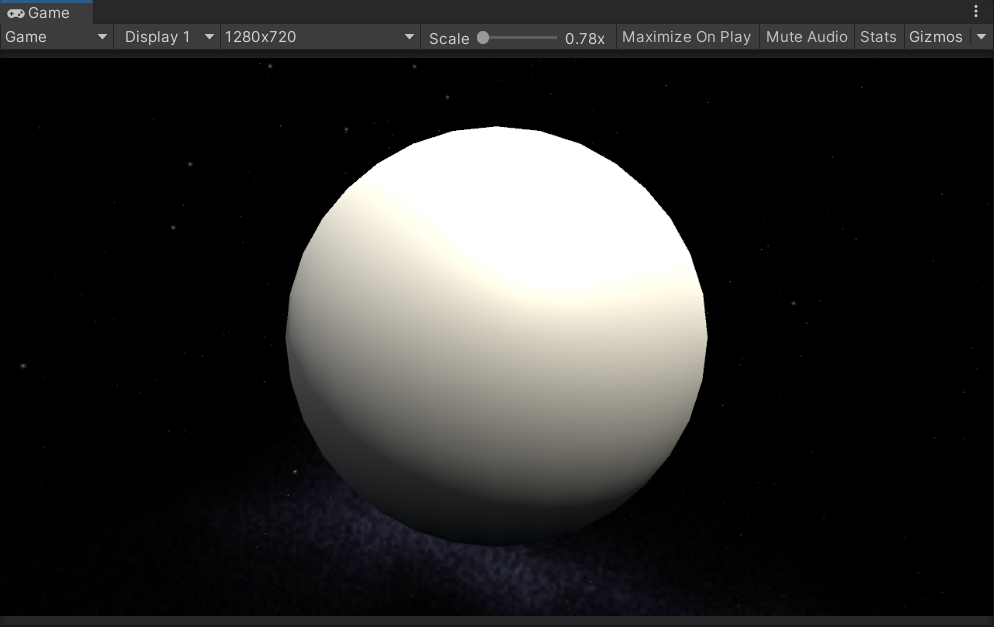

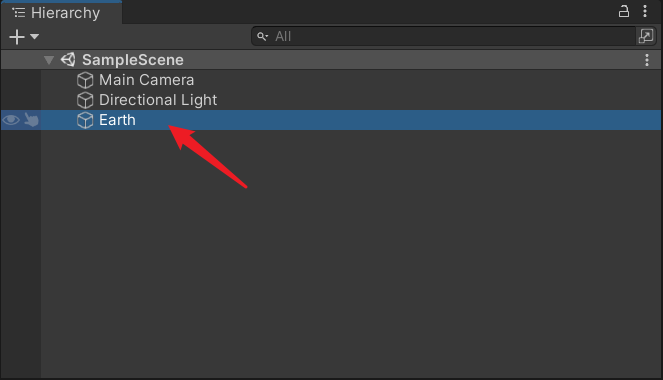

在Hierarchy視窗空白處右鍵滑鼠，點擊選單3D Object / Sphere，創建一個球體，

重命名為Earth，作為地球的外形，

如下

3.2、地球貼圖

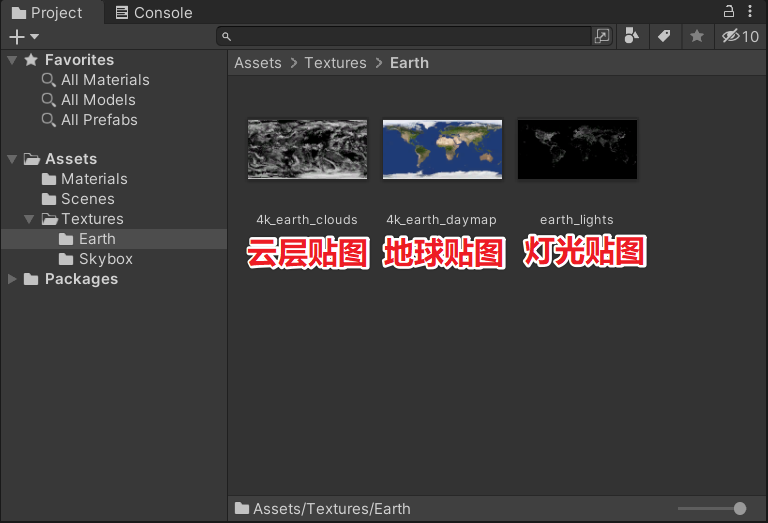

去找一下地球的貼圖，匯入工程目錄中，我找了云層貼圖、地球貼圖、燈光貼圖，如下

3.3、制作地球材質球

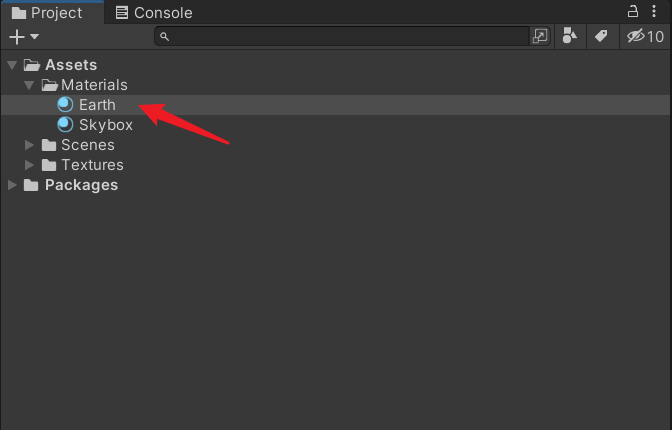

創建一個材質球，重命名為Earth，

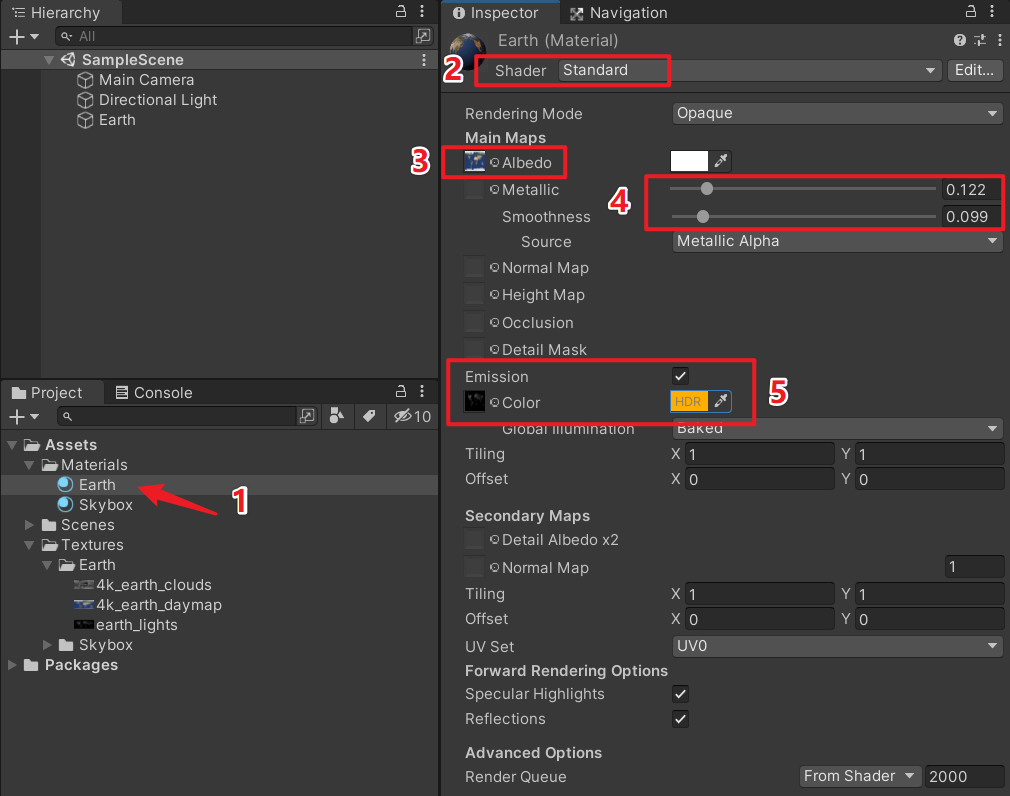

設定材質球的Shader為Standard，設定Albedo貼圖，調節Matallic（金屬度）和Smoothness（光滑度），開啟Emission（自發光），并設定發光貼圖，設定發光顏色為橘黃色，如下

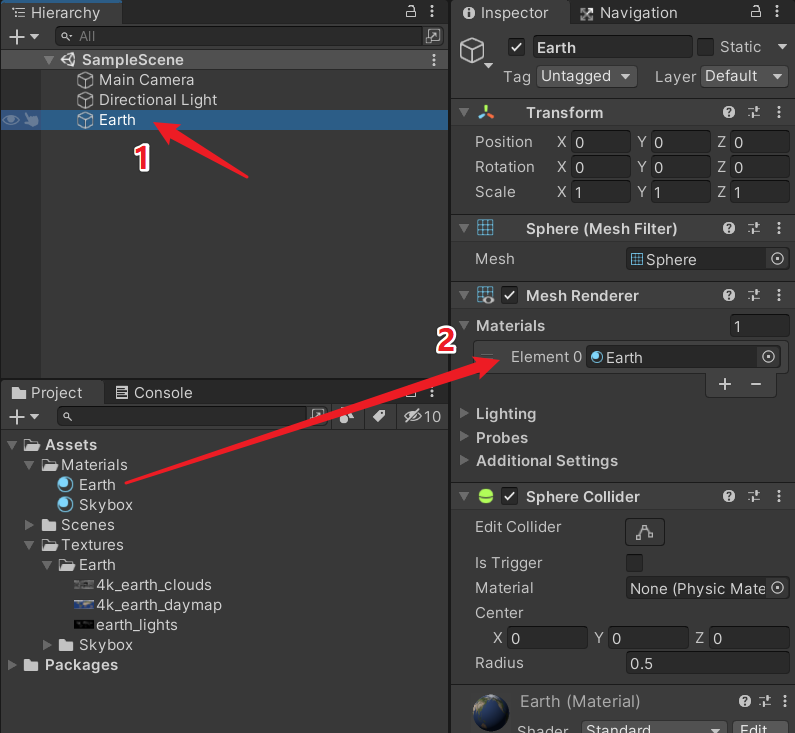

然后把材質球賦值給模型，如下

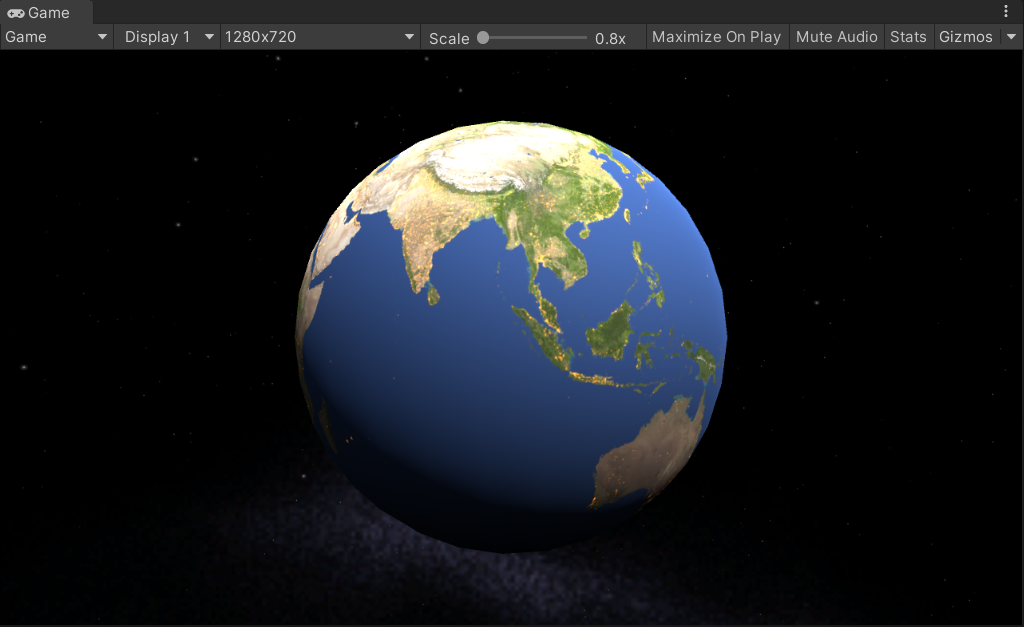

此時效果，

3.4、制作云層

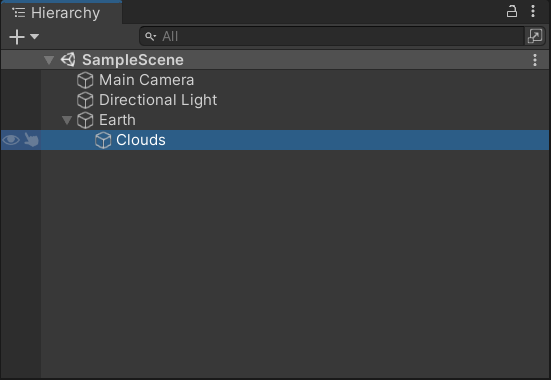

同理，我們在Earth子節點下再創建一個球體，重命名為Clouds，如下

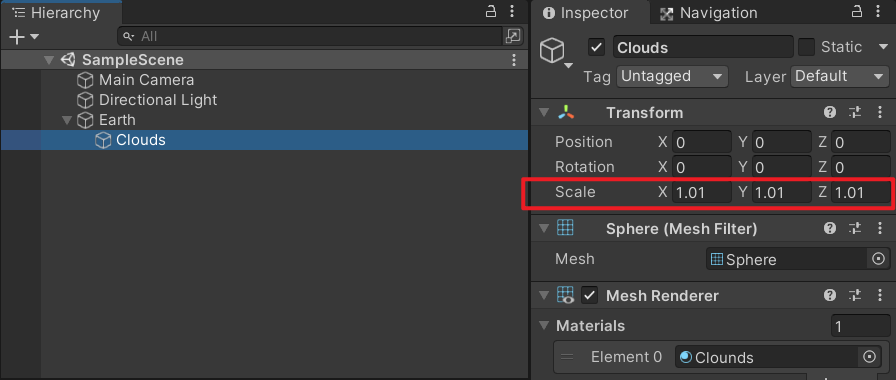

調節Clouds的縮放，讓它比Earth大一點點，

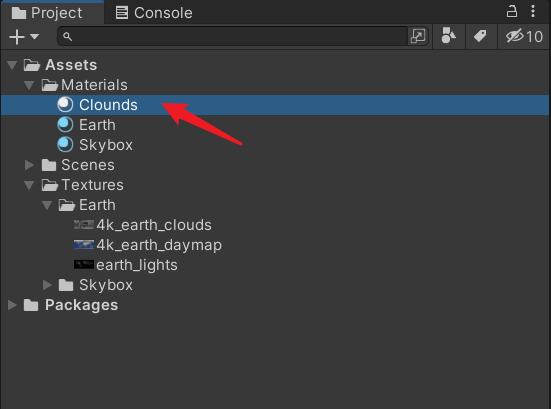

創建一個材質球，重命名為Clouds，

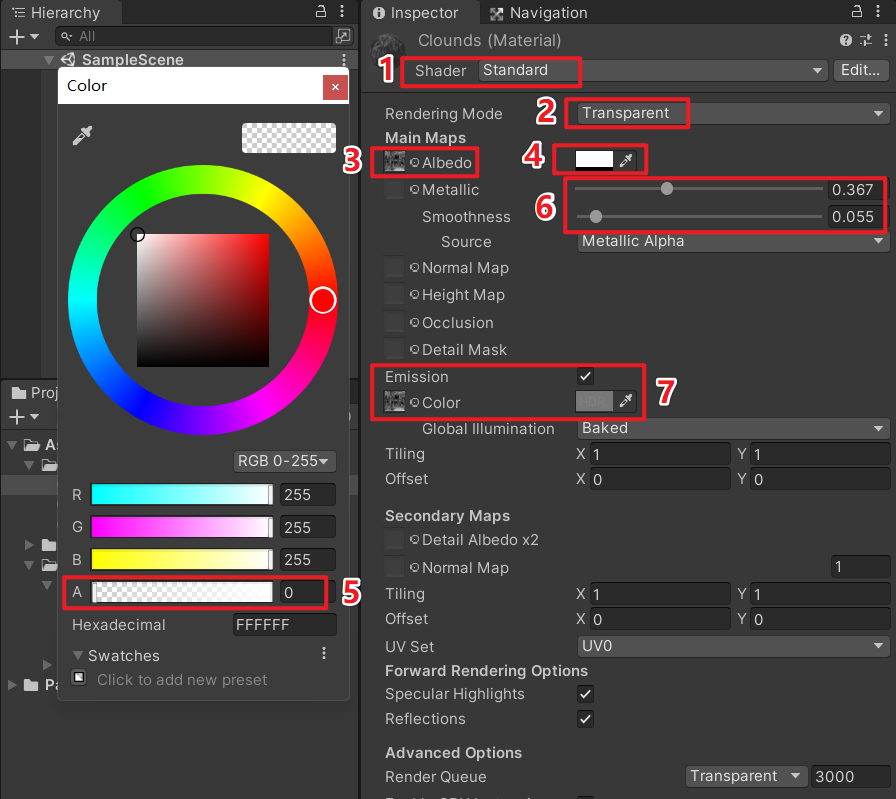

設定材質球的Shader為Standard，設定Rendering Mode為Transparent（透明），設定Albedo貼圖，設定顏色值的A通道為0，調節Matallic（金屬度）和Smoothness（光滑度），開啟Emission（自發光），并設定發光貼圖，設定發光顏色為灰色，如下

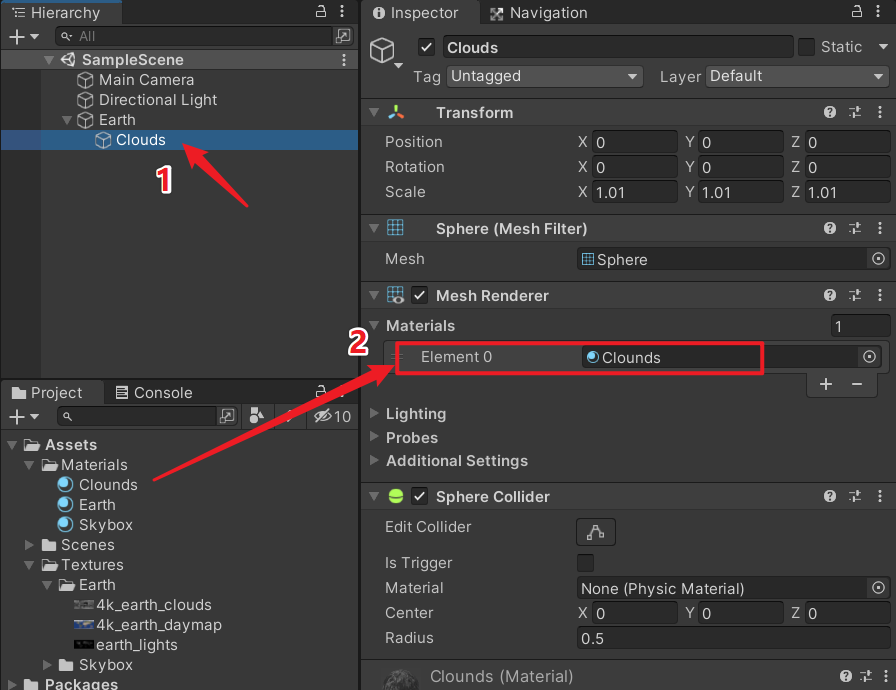

把Clouds材質球賦值給Clouds節點，

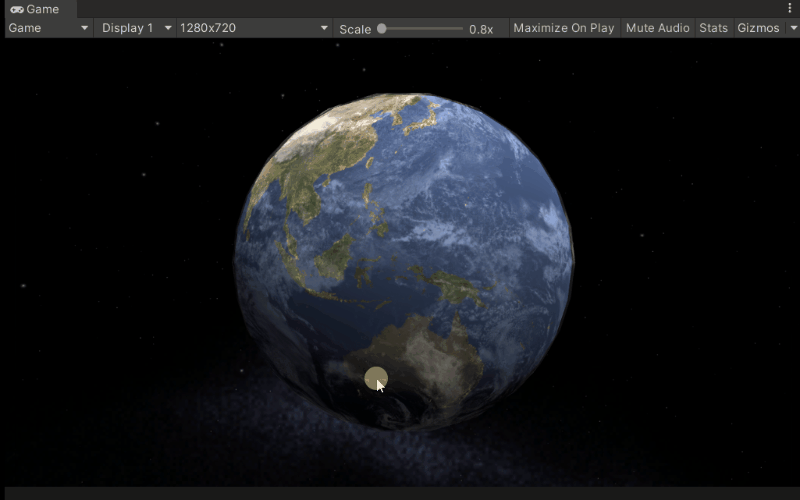

此時效果

4、制作LineRenderer

4.1、創建LineRenderer

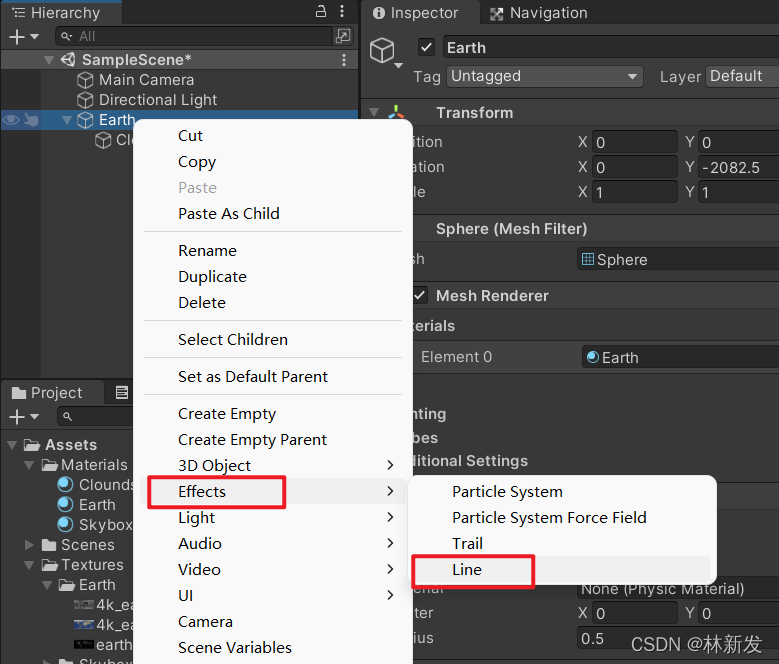

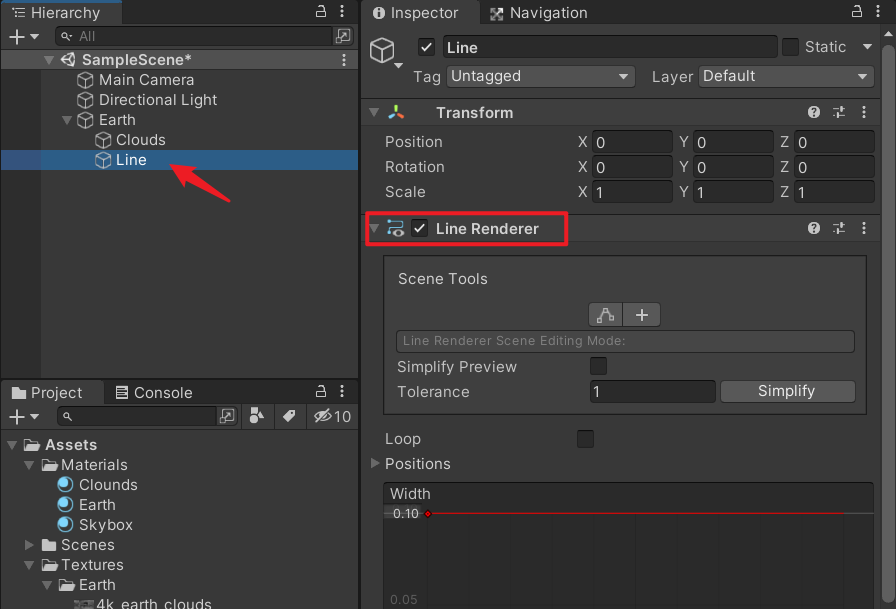

在Earth節點右鍵滑鼠，點擊選單Effects / Line，創建一個LineRenderer，

如下

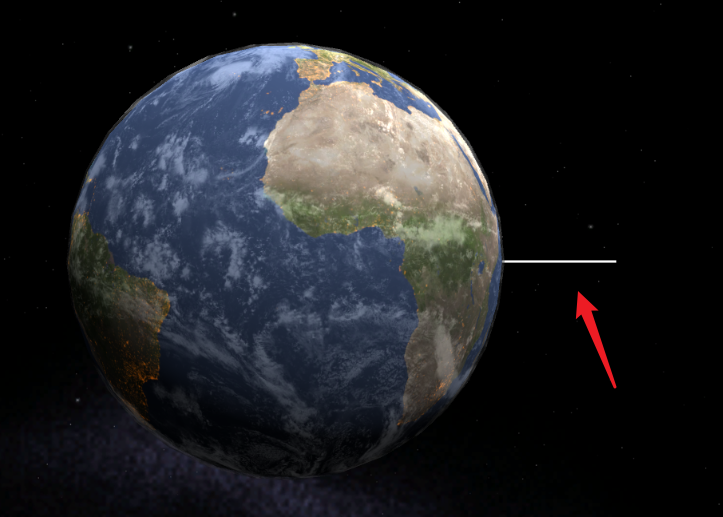

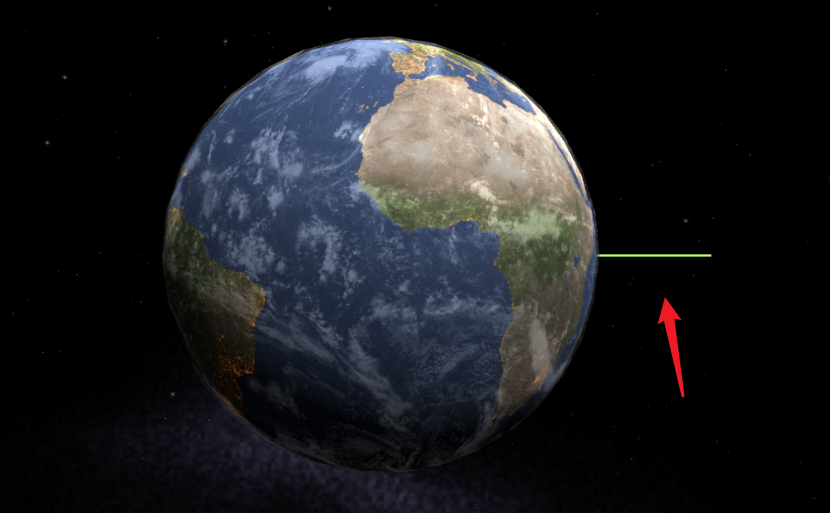

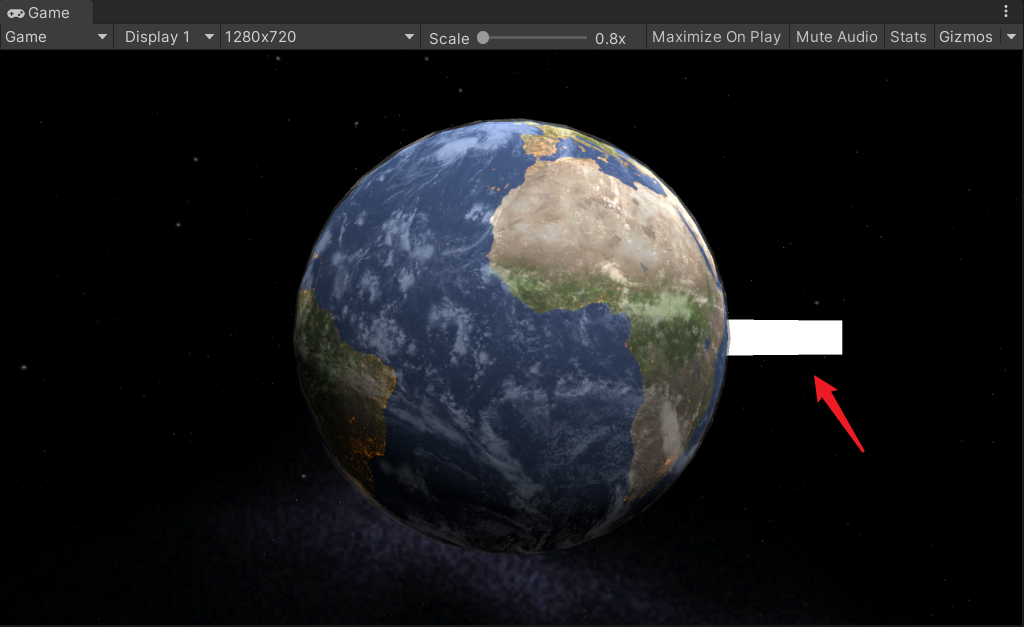

此時可以看到場景中多了一條粗粗的白色短線，它就是LineRenderer本君了，

4.2、調節寬度

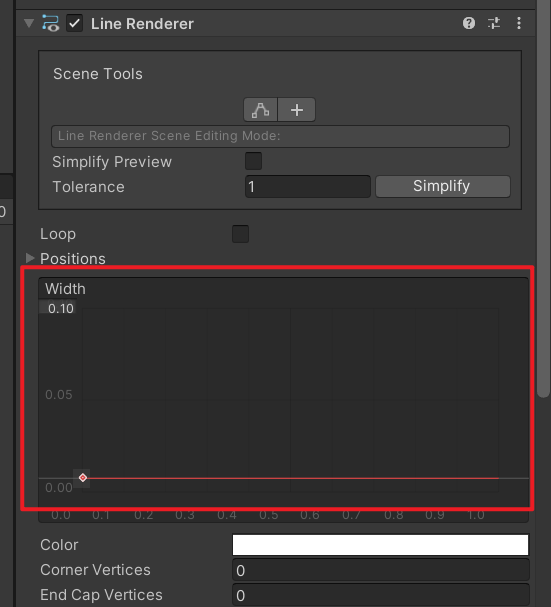

我們可以調節一下它的寬度，讓它細一點，

如下

4.3、設定材質球

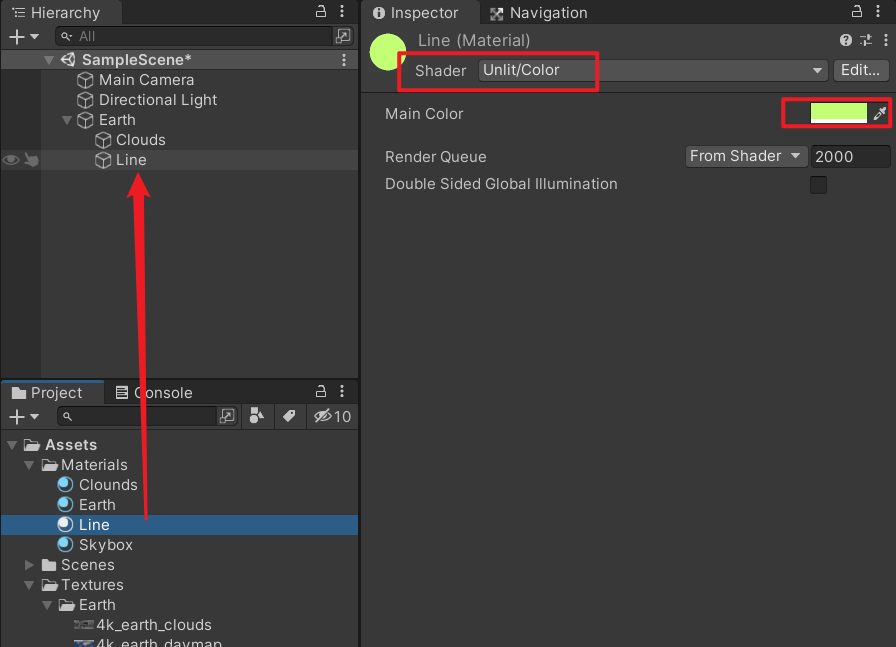

我們可以給他創建一個材質球，

如下

5、Line腳本：曲線邏輯

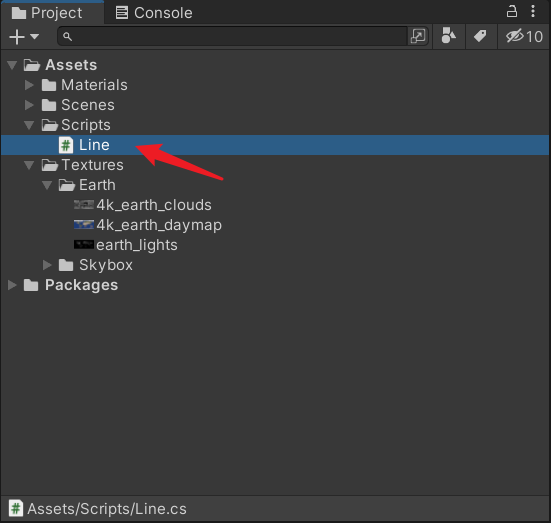

創建一個C#腳本，重命名為Line，撰寫曲線的邏輯代碼，

首先我們封裝一個三階貝塞爾曲線的函式，如下

注：這里三階貝塞爾曲線代碼看不懂的建議先看我之前的這篇文章，《【游戲開發進階】玩轉貝塞爾曲線，教你在Unity中畫Bezier貝塞爾曲線（二階、三階），手把手教你推導公式》

// Line.cs

// 三階貝塞爾曲線
private Vector3 cubicBezier(Vector3 a, Vector3 b, Vector3 c, Vector3 d, float t)
{
    Vector3 aa = a + (b - a) * t;
    Vector3 bb = b + (c - b) * t;
    Vector3 cc = c + (d - c) * t;

    Vector3 aaa = aa + (bb - aa) * t;
    Vector3 bbb = bb + (cc - bb) * t;
    return aaa + (bbb - aaa) * t;
}

接著我們定義曲線的最大點數，

/// <summary>
/// 曲線最大點數
/// </summary>
public int MAX_FRAG_CNT = 100;

宣告一個List用于存盤點坐標

private List<Vector3> posList = new List<Vector3>();

我們宣告一個lineRenderer成員，并在Awake中獲取它，

[RequireComponent(typeof(LineRenderer))]
public class RadiationLine : MonoBehaviour
{
    private LineRenderer lineRenderer;
	...

	void Awake()
    {
        lineRenderer = GetComponent<LineRenderer>();
    }

	...
}

封裝一個繪制曲線的方法，如下

// Line.cs

/// <summary>
/// 繪制曲線
/// </summary>
/// <param name="fromPos">起始坐標</param>
/// <param name="ctrlPoint1">控制點1</param>
/// <param name="ctrlPoint2">控制點2</param>
/// <param name="toPos">目標坐標</param>
public void DrawRay(Vector3 fromPos, Vector3 ctrlPoint1, Vector3 ctrlPoint2, Vector3 toPos)
{
    posList.Clear();
    for (int i = 0; i <= MAX_FRAG_CNT; ++i)
    {
        posList.Add(cubicBezier(fromPos, ctrlPoint1, ctrlPoint2, toPos, (float)i / MAX_FRAG_CNT));
        lineRenderer.positionCount = posList.Count;
    }
    lineRenderer.SetPositions(posList.ToArray());
}

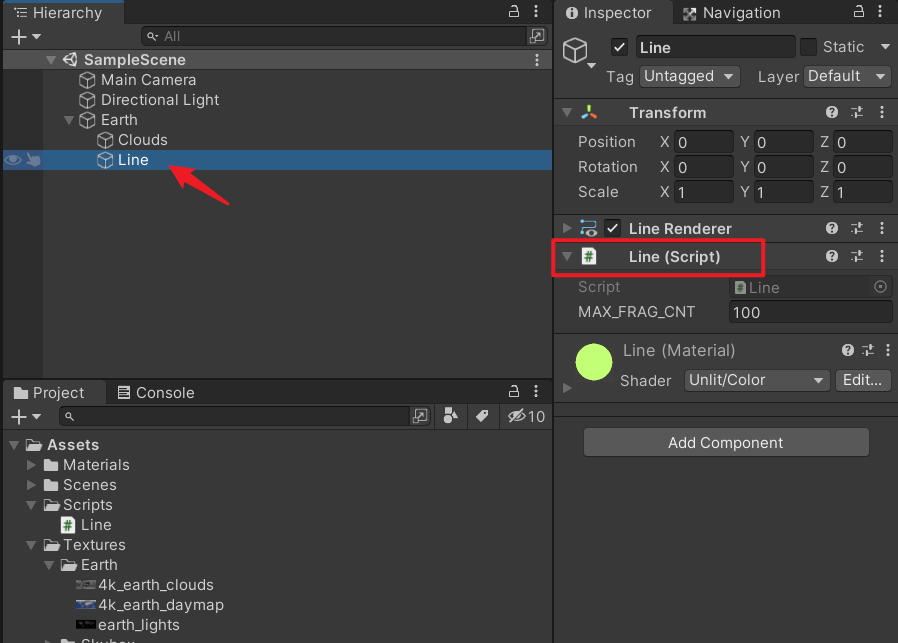

把Line腳本掛到Line節點上，如下

6、Earth腳本：地球邏輯

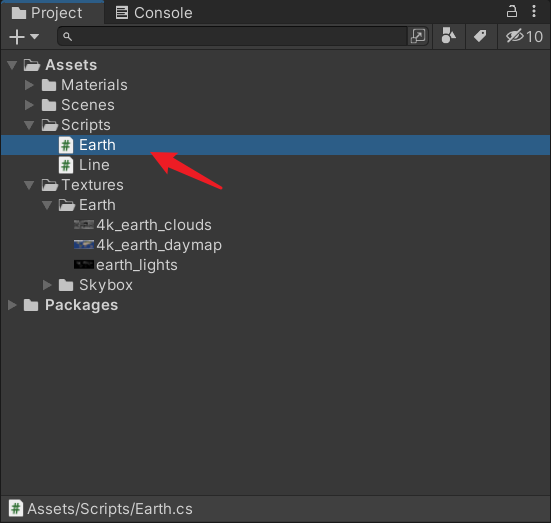

創建一個C#腳本，重命名為Earth，撰寫地球邏輯代碼，

代碼很簡單，這里就不拆開講解了，我都有寫注釋，

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

/// <summary>
/// 地球邏輯
/// </summary>
public class Earth : MonoBehaviour
{
    private Transform selfTrans;
    // 曲線
    public Line line;


    void Start()
    {
        selfTrans = transform;
        StartCoroutine(FireLine());
    }

    void Update()
    {
        // 地球自轉
        selfTrans.Rotate(Vector3.up * Time.deltaTime, Space.Self);
    }

    /// <summary>
    /// 發射輻射射線
    /// </summary>
    /// <returns></returns>
    IEnumerator FireLine()
    {
        this.line.gameObject.SetActive(false);
        while (true)
        {
            // 回圈生成曲線，這里只是演示效果，我就不是用物件池了
            var line = Instantiate(this.line);
            line.gameObject.SetActive(true);
            line.transform.SetParent(selfTrans);

            // 半徑
            var radius = selfTrans.localScale.x / 2f;

            // 在地球表面隨機一個起始點
            var from = selfTrans.position + new Vector3(Random.Range(-1f, 1f), Random.Range(-1f, 1f), Random.Range(-1f, 1f)).normalized * radius;

            // 在地球表面隨機一個終點
            var to = selfTrans.position + new Vector3(Random.Range(-1f, 1f), Random.Range(-1f, 1f), Random.Range(-1f, 1f)).normalized * radius;
            var center = (from + to) / 2f;
            // 控制點1
            var ctrlPoint1 = from + (center - selfTrans.position).normalized * (from - to).magnitude * 0.6f;
            // 控制點2
            var ctrlPoint2 = to + (center - selfTrans.position).normalized * (from - to).magnitude * 0.6f;

            line.DrawRay(from, ctrlPoint1, ctrlPoint2, to);
            // 隨機一個時間后銷毀曲線
            Destroy(line.gameObject, Random.Range(4, 7));
            // 隨機等待一個事件
            yield return new WaitForSeconds(Random.Range(0.3f, 2f));
        }
    }
}

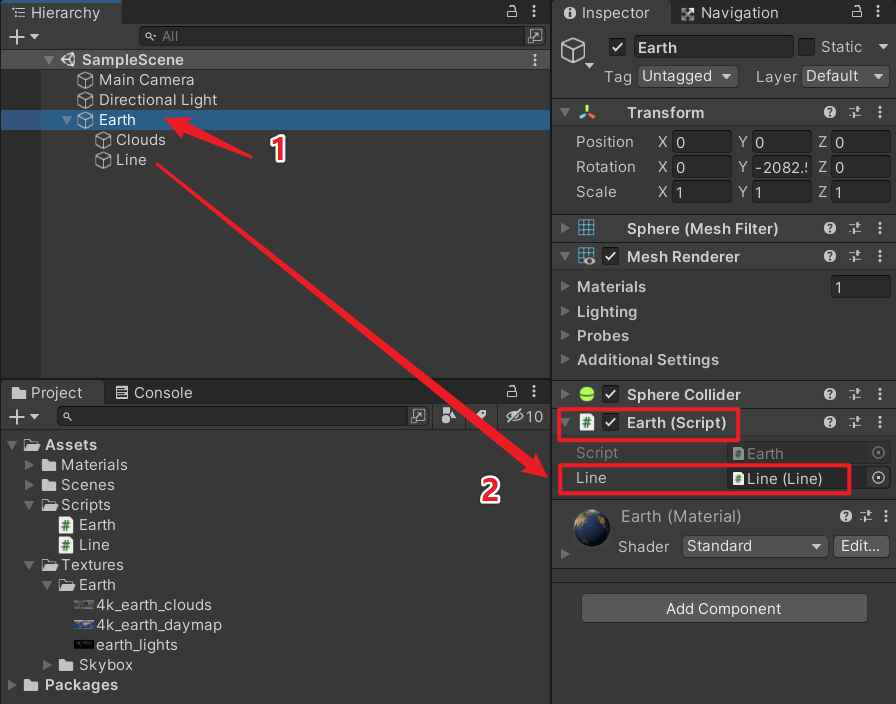

把Earth腳本掛到Earth節點上，并賦值Line成員，如下

7、運行效果

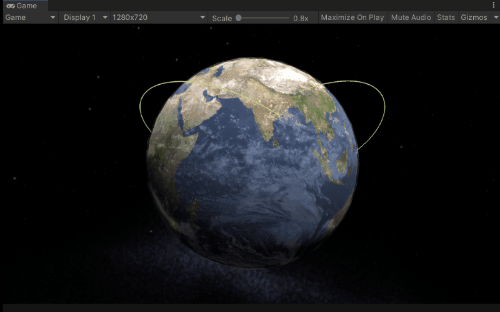

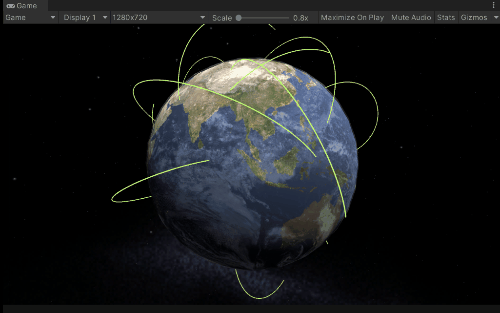

運行Unity，基本的效果已經出來了，

四、動態效果

1、Line腳本：動態效果

我們要讓曲線有動態的效果，把原來的DrawRay改成協程，動態設定點的坐標，如下，

// Line.cs

/// <summary>
/// 繪制曲線
/// </summary>
/// <param name="fromPos">起始坐標</param>
/// <param name="ctrlPoint1">控制點1</param>
/// <param name="ctrlPoint2">控制點2</param>
/// <param name="toPos">目標坐標</param>
public IEnumerator DrawRay(Vector3 fromPos, Vector3 handPos1, Vector3 handPos2, Vector3 toPos)
{
    for (int i = 0; i <= MAX_FRAG_CNT; ++i)
    {
        posList.Clear();
        for (int j = 0; j <= i; ++j)
        {
            posList.Add(cubicBezier(fromPos, handPos1, handPos2, toPos, (float)j / MAX_FRAG_CNT));
        }
        lineRenderer.positionCount = posList.Count;
        lineRenderer.SetPositions(posList.ToArray());
        yield return new WaitForSeconds(0.02f);
    }

    yield return new WaitForSeconds(2);

    for (int i = 0; i <= MAX_FRAG_CNT; ++i)
    {
        posList.Clear();
        for (int j = i; j <= MAX_FRAG_CNT; ++j)
        {
            posList.Add(cubicBezier(fromPos, handPos1, handPos2, toPos, (float)j / MAX_FRAG_CNT));
        }
        lineRenderer.positionCount = posList.Count;
        lineRenderer.SetPositions(posList.ToArray());
        yield return new WaitForSeconds(0.001f);
    }
    Destroy(gameObject);
}

改下Earth腳本中的呼叫，如下

// Earth.cs

/// <summary>
/// 發射輻射射線
/// </summary>
/// <returns></returns>
IEnumerator FireLine()
{
	this.line.gameObject.SetActive(false);
	while (true)
	{
  		...
  		// 啟動協程
        StartCoroutine(line.DrawRay(from, ctrlPoint1, ctrlPoint2, to));

        // 隨機等待一個事件
        yield return new WaitForSeconds(Random.Range(0.1f, 0.5f));
   }
}

2、運行效果

運行效果如下，可以，

五、加點粒子特效

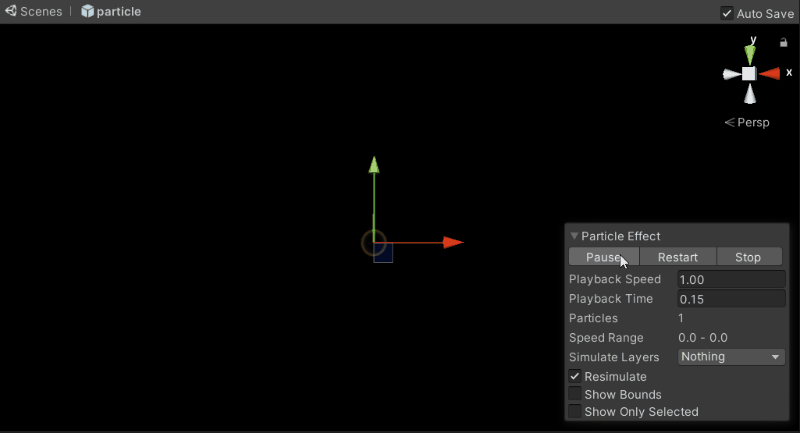

制作個粒子效果，

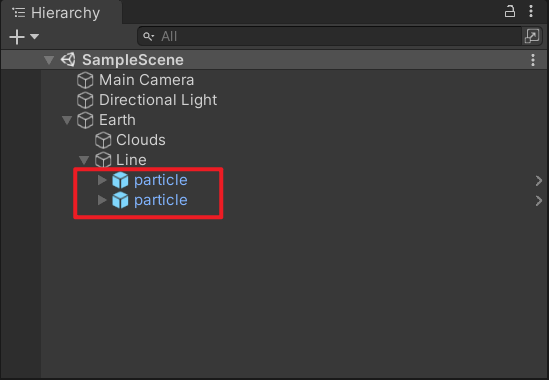

包裝成預設，掛到Line節點下，作為起始點和目標點的特效，如下

在Line腳本中加上粒子控制的邏輯，

// Line.cs

public Transform startPoint;
public Transform endPoint;

/// <summary>
/// 繪制曲線
/// </summary>
/// <param name="fromPos">起始坐標</param>
/// <param name="ctrlPoint1">控制點1</param>
/// <param name="ctrlPoint2">控制點2</param>
/// <param name="toPos">目標坐標</param>
public IEnumerator DrawRay(Vector3 earthPos, Vector3 fromPos, Vector3 handPos1, Vector3 handPos2, Vector3 toPos)
{
    // 起始位置粒子
    startPoint.gameObject.SetActive(true);
    startPoint.forward = fromPos - earthPos;
    startPoint.localPosition = fromPos + startPoint.forward * 0.01f;
    for (int i = 0; i <= MAX_FRAG_CNT; ++i)
    {
        posList.Clear();
        for (int j = 0; j <= i; ++j)
        {
            posList.Add(cubicBezier(fromPos, handPos1, handPos2, toPos, (float)j / MAX_FRAG_CNT));
        }
        lineRenderer.positionCount = posList.Count;
        lineRenderer.SetPositions(posList.ToArray());
        yield return new WaitForSeconds(0.02f);
    }

    // 目標位置粒子
    endPoint.gameObject.SetActive(true);
    endPoint.forward = toPos - earthPos;
    endPoint.localPosition = toPos + endPoint.forward * 0.01f;
    yield return new WaitForSeconds(2);
    startPoint.gameObject.SetActive(false);
    for (int i = 0; i <= MAX_FRAG_CNT; ++i)
    {
        posList.Clear();
        for (int j = i; j <= MAX_FRAG_CNT; ++j)
        {
            posList.Add(cubicBezier(fromPos, handPos1, handPos2, toPos, (float)j / MAX_FRAG_CNT));
        }
        lineRenderer.positionCount = posList.Count;
        lineRenderer.SetPositions(posList.ToArray());
        yield return new WaitForSeconds(0.001f);
    }
    Destroy(gameObject);
}

最終運行效果如下

六、工程原始碼

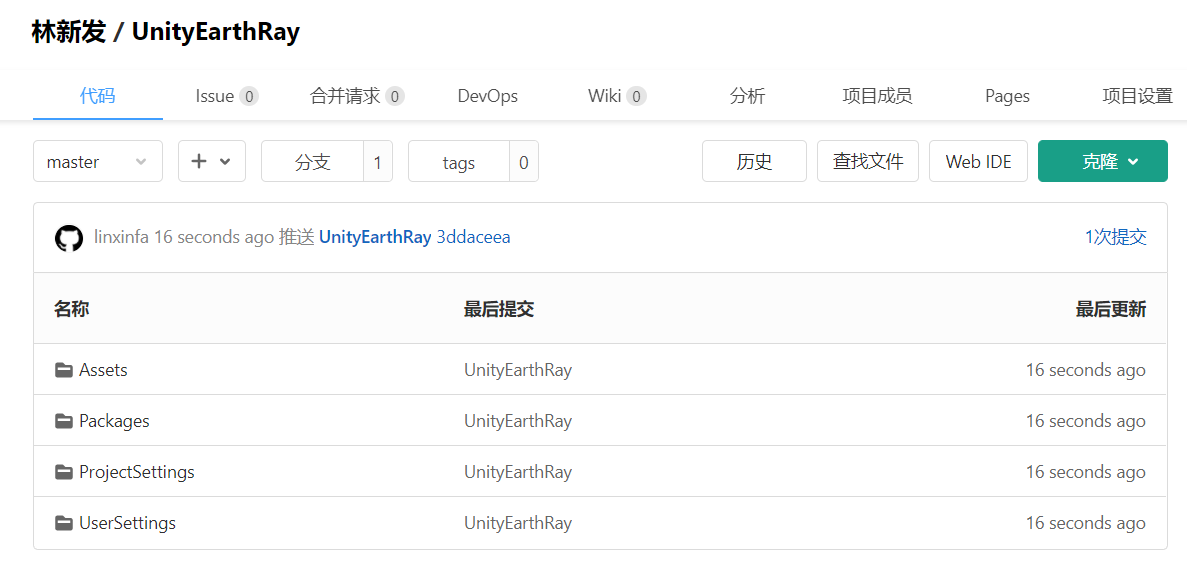

本文工程我已上傳到GitCode，感興趣的同學可自行下載學習，
地址：https://gitcode.net/linxinfa/UnityEarthRay
注：我使用的Unity版本是2021.1.7.f1c1

七、完畢

好了，就寫到這里吧，
我是新發，https://blog.csdn.net/linxinfa
一個在小公司默默奮斗的Unity開發者，希望可以幫助更多想學Unity的人，共勉~
