時間過得真快，從2010年在開源社區上開始搞圖形驅動，整整過去了12年之久，開源圖形驅動的架構并沒有特別大的變化，唯一的一大變化就是我在2016年從一家美國公司（AMD）加入到了華為，真正可以為國人作業系統貢獻一些自己的綿薄之力，
圖形之于我即是一日三餐一般，從07年參加作業到現在，并未間斷，是興趣索然，從底層GPU硬體、圖形驅動、作業系統、Benchmark以及游戲等3D大型應用，都留過自己的印記，但是真正夠得上挑戰的還是圖形驅動，因為它需要很深的軟硬體基礎：它需要你懂GPU的作業原理、需要懂作業系統、編譯原理、基本編程語言（C）、需要圖形2D/3D編程語言(OpenGL、Vulkan、Xlib等）、需要你懂得設計benchmark、需要你做工具、需要你做性能分析，而這些都僅僅是入門的東西，還需要你啃無數的datasheet、register檔案，進入痛苦的代碼除錯，
但是當你看到顯示幕被點亮的一瞬間，或者是glxgears這樣的3D簡單demo運行起來，或者是性能通過ISA優化得到翻倍的時候，一切都覺得很神奇，因為這就是圖形所帶給你的“所見即所得”的快樂，
過去在AMD曾經作業的近9個年頭，曾經有幸和Alex Deucher（開源圖形驅動的頂級牛人）共同學習和作業長達7-8年，這個美國人教會了我很多圖形的知識，同時也無私地帶領我進入到這片未知領域，非常感謝他，至少，在國內，還沒有這樣的人長時間從事圖形驅動的開發，確切講，是沒有機會從事，
歷史的東西，我們不再贅述，讓我們回到2022年的1月3日，新的一年我決定要做一件事情，一件融合我過去和未來的大事件，
OpenHarmony，一個基于全場景萬物互聯的智能終端作業系統（OpenHarmony官網）應運而生，至于它的歷史和當前狀態在這里不做贅述，大家可以點擊上面的鏈接去查看，
在最新的3.1 Beta版本，更新了很多圖形的patch，尤其是RenderService的匯入，會讓OpenHarmony在富設備的表現上一個新的臺階，但是這樣強大的開源作業系統，卻有一個巨大的隱患，就是圖形驅動的支持，我在上周南京參加了潤和組織的Dev-Board會議，在會上我看到了很多這樣的會面：
非常刺眼的幾個大字“無法使用GPU渲染加速”，目前在諸多芯片和開發板上都是存在的，比如樹莓派3B、STM32MP1等，即使是當前已經支持閉源驅動的板子（如RK3568），閉源驅動支持也都還不進入人意，且速度非常緩慢，這件事情，我在過去AMD的日子里是經歷過的，AMD曾經有兩套驅動（開源&閉源），公司內部也曾經就是否提供開源驅動也爭論過，但是最侄訓是選擇了開放，當從今天往回看的時候，可以看到這是一個非常聰明的決定，因為它帶動了整個A卡的普及，
而反觀我們當前的現狀，在移動終端，圖形驅動別說開源，就是檔案也了了，而OpenHarmony這樣一個開源圖形作業系統，怎能沒有開源圖形驅動的支持？！
我和社區Leo討論過幾次，最終決定出手做這個事情，這件事情的意義和價值留給后人去評判，讓我們回歸技術，

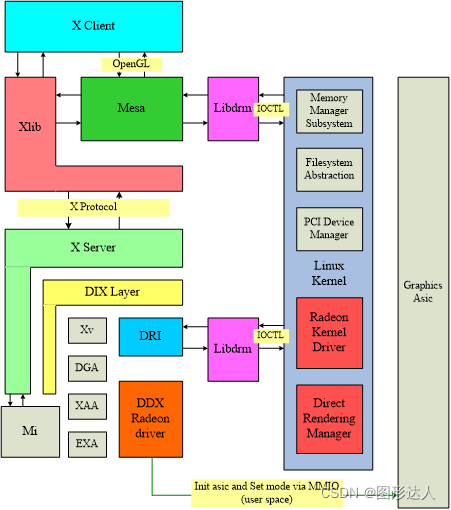

首先，開源Linux圖形驅動架構如下：
這個圖是以AMD的Radeon驅動為基礎而畫，可以簡單的把這個圖分成2D和3D兩個部分，2D的部分是通過Xserver接受X的API繪制指令，然后通過DDX的Radeon驅動并呼叫到libdrm，然后再通過IOCTL訪問到kernel的驅動，并執行；而3D的部分主要是通過Mesa，把OpenGL/Vulkan指令進行翻譯（類似高級語言->低級語言的轉換），然后通過IOCTL呼叫到Kernel的驅動，

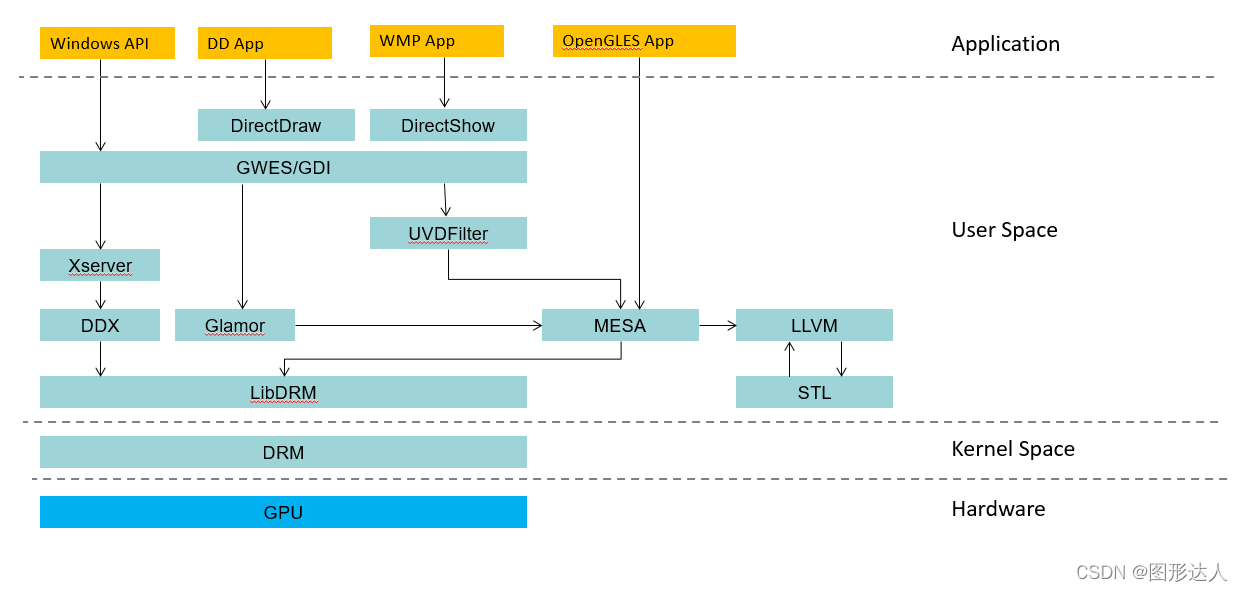

而當年，我曾經干了一件可以吹一輩子的事兒，就是把Linux的圖形驅動移植到了WinCE上，這是我當時的架構圖：
這個動作耗費我將近2年的時間，但是學到了無數的圖形領域的知識，
其實，這一套開源圖形驅動框架到今天改動也非常少，其中雖然做過一些用戶態和內核態驅動的調整，但是最終趨于穩定，而對于移動終端（我們以手機為例），當前主要的GPU廠商主要是ARM、Qualcomm、Apple、Nvidia等廠商，無一例外的是這些廠商目前都是閉源的圖形驅動，就這件事情，Linxu Torvalds曾經在一次視頻中嚴重鄙視了一把Nvidia：
我們今年先說說Mali，Mali GPU在業界的影響力可以說是巨大的，雖然它的GPU一直都比較挫，但是無奈可選擇的余地太小，但即使如此，它的GPU驅動居然這么多年，依然還是閉源，雖然說kernel層是開源的，但是真正有價值的user層的驅動卻是不開源，我其實想做一樣的Torvalds的手勢，

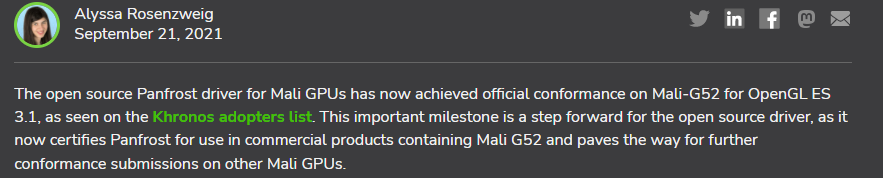

但是，沒關系，這個世界上從來不缺少救世主，在2021年的9月份，一份訊息轟動了業界：
Mesa Panfrost已經通過了Mali G52的OpenGL ES Khronos的兼容性測驗，并且Panfrost已經可以成為商用的驅動了，這個訊息無疑是振奮的，另外Alyssa也獲得了自由軟體基金會 2021 年杰出新自由軟體貢獻者獎（Outstanding New Free Software Contributor）：
關于Alyssa，我后面還會寫一些文章來介紹，

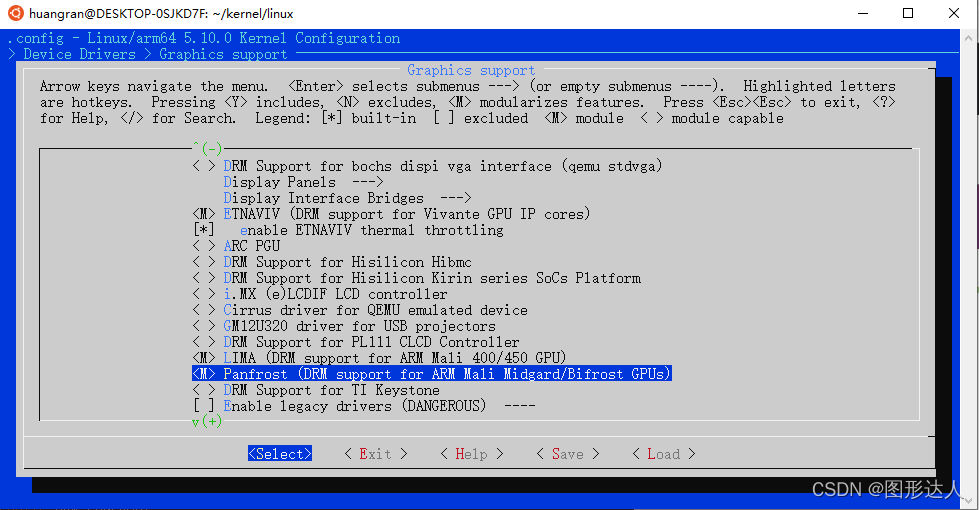

而重點搞定OpenHarmony上的開源圖形驅動，有幾個動作需要去做，第一個就是kernel，當前OH上一個好訊息是大家已經都開始使用最新的5.10的kernel，所以，通過make ARCH=arm64 menuconfig可以配置kernel driver：
然后交叉編譯kernel，make ARCH=arm64 CROSS_COMPILE=“aarch64-linux-gnu-”，得到kernel驅動panfrost.ko：
下一步是mesa，我們checkout到21.3的分支：

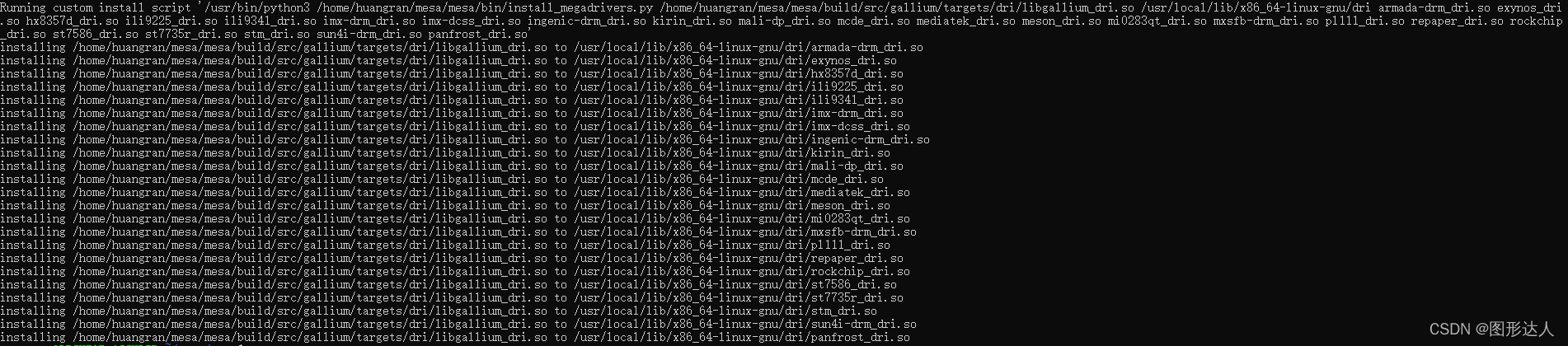

安裝一系列的安裝包后，執行命令：meson . build/ -Ddri-drivers= -Dvulkan-drivers= -Dgallium-drivers=panfrost -Dllvm=disabled，編譯結果：
得到panfrost_dri.so，
當然有了這個ko和so，下一步就是把對應的kernel替換掉原來開發板里面的老的內核，我們后面文章待續…
