量化帶來的好處有很多，首先，由于神經網路對資料精度的不敏感，通過量化將引數從4byte float轉換位1byte，減少了資料量，可以使用容量更小的存盤設備，節省了成本；其次，量化帶來計算效率的提升，單位時間，單位能效內的計算成果多了，或者說，同樣的算力需求的模型，所消費的時間和能量少了，結果就是又快又省電，現在的移動終端都是用電池供電的，也就意味著更久的續航和更好的體驗，量化的好處很多很多，但是在那時只能想到這么多，后面有時間再補充，

量化雖好，也有一個問題，就是比較難以理解，尤其是結合復雜的網路拓撲結構之后，更是千頭萬緒難以把握，經過多日的冥思苦想，自感小有識訓，暫且記錄在此，至于對錯，我一直認為只要是自己下功夫思考得出的，錯誤的結論反而更能加深你對問題多角度的思考，很多時候，我們都是從錯誤中學習不是么？

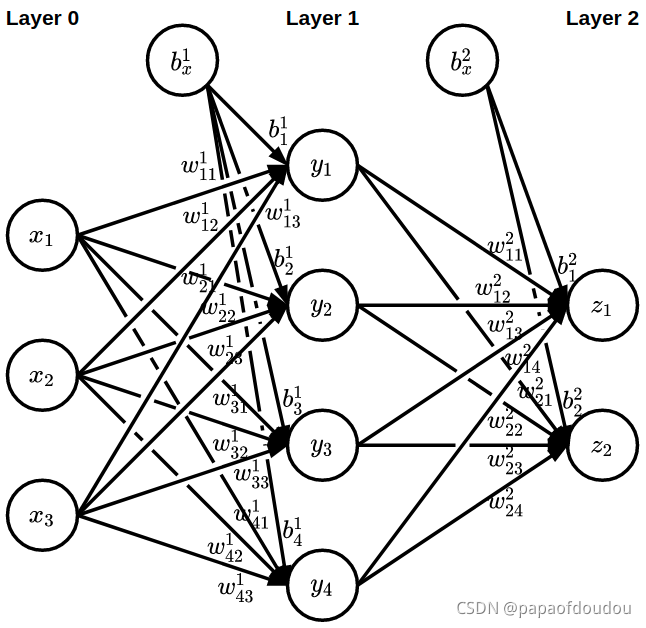

一個典型的神經網路拓撲結構如下：

我們將他抽象一下，摘取和量化相關的主要部分，在NPU中運行時的模型為：

$Q^{l-1}_o \ \ S^{l-1}_o \ \ Z^{l-1}_o$ :第l-1層輸出量化值，Scale和Zero Point.

$Q^{l}_i \ \ S^{l}_i \ \ Z^{l}_i$ :第l層輸入量化值，Scale和Zero Point.并且：

$Q^{l-1}_o==Q^{l}_i \ \ S^{l-1}_o == S^{l}_i \ \ Z^{l-1}_o==Z^{l}_i$

$Q^{l}_w \ \ S^{l}_w \ \ Z^{l}_w$ : 第l層權重量化值，Scale和Zero Point.

$Q^{l}_b \ \ S^{l}_b \ \ Z^{l}_b$ : 第l層偏置量化值，Scale和Zero Point.

$Q^{l}_o \ \ S^{l}_o \ \ Z^{l}_o$ :第l層輸出量化值，Scale和Zero Point.

$Q^{l+1}_i \ \ S^{l+1}_i \ \ Z^{l+1}_i$ :第l+1層輸入量化值,Scale和Zero Point.并且：

$Q^{l}_o==Q^{l+1}_i \ \ S^{l}_o == S^{l+1}_i \ \ Z^{l}_o==Z^{l+1}_i$

注意圖中的 $S^{l+1}_i \ \ Z^{l+1}_i$ 沒有畫出,通過這種輸入和輸出直接對接，不同層之間無縫連接再一起，

下面推導量化公式，看再NPU中，執行的運算是什么樣子：

$(Q^{l}_o - Z^{l}_o)S^l_o=(Q^l_i-Z^l_i)S^l_i \cdot (Q^l_w-Z^l_w)S^l_w +(Q^l_b-Z^l_b)S^l_b$

所以:

$(Q^{l}_o - Z^{l}_o)=(Q^l_i-Z^l_i)\cdot (Q^l_w-Z^l_w)\frac{S^l_i \cdot S^l_w}{S^l_o} +(Q^l_b-Z^l_b)\frac{S^l_b}{S^l_o}$

所以：

$\mathbf{Q^{l}_o=(Q^l_i-Z^l_i)\cdot (Q^l_w-Z^l_w)\frac{S^l_i \cdot S^l_w}{S^l_o} +(Q^l_b-Z^l_b)\frac{S^l_b}{S^l_o}+Z^{l}_o}$

繼續化簡：

$Q^{l}_o=\frac{(Q^l_i-Z^l_i)\cdot (Q^l_w-Z^l_w)}{S^l_b}\frac{S^l_i \cdot S^l_w\cdot S^l_b}{S^l_o} +\frac{(Q^l_b-Z^l_b)}{S^l_i \cdot S^l_w}\frac{S^l_b\cdot S^l_i \cdot S^l_w}{S^l_o}+\frac{S^l_o }{S^l_i \cdot S^l_w\cdot S^l_b}Z^{l}_o$

得到：

$\\ \boldsymbol{Q^{l}_o=\frac{(Q^l_i-Z^l_i)\cdot (Q^l_w-Z^l_w)}{S^l_b}\frac{S^l_i \cdot S^l_w\cdot S^l_b}{S^l_o} +\frac{(Q^l_b-Z^l_b)}{S^l_i \cdot S^l_w}\frac{S^l_b\cdot S^l_i \cdot S^l_w}{S^l_o}+\frac{ S^l_i \cdot S^l_w\cdot S^l_b }{S^l_o}\cdot \frac{S^l_o }{S^l_i \cdot S^l_w\cdot S^l_b}Z^{l}_o}$

最終，得到公式：

$\boldsymbol{Q^{l}_o=\bigg[\frac{(Q^l_i-Z^l_i)\cdot (Q^l_w-Z^l_w)}{S^l_b} +\frac{(Q^l_b-Z^l_b)}{S^l_i \cdot S^l_w}+\frac{S^l_o }{S^l_i \cdot S^l_w\cdot S^l_b}Z^{l}_o\bigg]\cdot \frac{S^l_b\cdot S^l_i \cdot S^l_w}{S^l_o}}$

右邊整理后，得到一個所有變數都有確定值的有理分式，并且大結構是兩個子分式相乘，適合交給硬體運算，針對每一層，有理分式的每個元是都可以計算出來的，所以左邊的Q output的值是明確的，這樣的話，我們就知道了本層輸出的量化值，零點和Scale，可以i繼續傳遞給下一層做推理，如果想得到本層的浮點輸出，可以直接用本層的量化值，zero point以及 scale通過以下公式得到：

$float = (Q-Z)\cdot S$

所以，一切完美解決，

反思：

下圖是我之前的理解，這篇博客有記錄

關于量化原理的思考_tugouxp的專欄-CSDN博客模型部署程序中遇到問題最多的是量化環節，最復雜的，也是量化，我接觸神經網路的時間不算長，接觸量化就更短了，但是從第一次了解量化這個模型起，就有一個問題深深的困擾著我，簡單描述如下，首先描述一下我對量化的認知:量化是個訪射變換，將x變換為 px+q, y量化為mx+n，在n,q不為0的情況下，量化后的資料如何反量化回去呢？看公式，根據量化得到的二次式反推xy是很困難的，總會有一次項存在已經同時請教了四位演算法專家，等候答復中，，，，，結束！...https://blog.csdn.net/tugouxp/article/details/121982281

我再總結之間一直未理解的點如下，之前我的認知是：
1.量化是個訪射變換，將x變換為 px+q, y量化為mx+n，
2.在n,q不為0的情況下，量化后的資料如何反量化回去呢？看公式，根據量化得到的二次式反推xy是很困難的，總會有一次項存在，

之前理解的主要問題是，我把輸出的 $Q^{l}_o \ \ S^{l}_o \ \ Z^{l}_o$ 當成了未知量，這樣，就必須先求出當前層的浮點輸出，再得到 $Q^{l}_o \ \ S^{l}_o \ \ Z^{l}_o$ ，而如果要得到當前層的浮點輸出，必須通過方程關系將量化輸出反量化，而反量化又會涉及到上圖中各個引數的耦合，按照上圖中的方程，如果要求解量化后的浮點輸出，必然設計到忽略某些項，導致精度誤差，

但是，如果事先就規定了輸出層的scale和 zero point,就只剩下Q output為未知量了，根據上面的推導，根據浮點量守恒列出方程，可以解出Q output.

這樣，問題迎刃而解，而且中間根本不用真正求出浮點量，沒有精度損失，沒有 tradeoff.

聯想&總結：

acuity tools 匯入模型的時候，在量化階段，生成quanlize檔案的時候，不是已經生成了各層的量化引數了嘛？zero point,scale都是已知量了，這么明顯的線索我竟然一直忽略了. 據此，我也更加理解為何量化階段需要輸入幾張影像進行量化處理了，很可能是為了解決這個雞和蛋的問題，在事先不確定輸出層scale和zero point的情況下，只能先用圖片執行浮點推理，根據各層的實際浮點輸出，大概定義一個zero 和 scale,之后在進行部署推理的時候，用的就是在這個階段確定好的scale和zero point.所以為了避免精度損失，量化選用的圖片一定要覆寫實際的模型應用場景，否則，如果你的演算法覆寫場景是夜晚抓拍，而你卻用白天的風景照片做量化，這樣得到的各層scale和zeropoint一定不是最理想的結果，

給這段時間的思考結個尾吧，先不管有沒有問題，至少，邏輯上想通了，后面會繼續結合應用，思考這個問題，所以即便現在理解有偏差，也總會被我發現的一天吧，

結束！
