ospf 是當前用的最多的 IGP 路由協議
走網路方向的兄弟們，ospf 是必須掌握的
同時，ospf 的內容很多，上次已經寫了一篇了，接下來還會有幾片，歡迎持續關注和訂閱哦
可能由于能力有限，不會寫的特別全面，但對于網路作業來說，應該是夠用了
目錄
🍬 博主介紹
一、OSPF 網路型別介紹
1. 點對點（P2P）：
2. 廣播型多路訪問（BMA）：
3. 非廣播型多路訪問（NBMA）：
4. 點對多點（P2MP）：
5. 修改介面的網路型別
6. 查看 OSPF 網路型別
二、網路型別和二層網路環境的對應關系
1. 點到點：
2. 廣播型：
3. 非廣播網路--非廣播多路訪問（NBMA）：
4. 點到多點型別：
三、常見的路由協議對應的默認網路型別
四、四種網路狀態下的另據關系和鄰接關系
1. 點到點鏈路：
2. 點到多點：
3. 廣播：
4. NBMA：
五、虛連接
1. 作用：
2. 應用場景：
3. 配置虛連接：
1. 實體拓撲：
2. 實體配置：
六、專欄分享
一、OSPF 網路型別介紹
1. 點對點（P2P）：
指一條鏈路上只能連接兩臺路由器的環境，
例如PPP鏈路，在p2p鏈路上不會選舉DR和BDR，
2. 廣播型多路訪問（BMA）：
是一個允許多臺路由器接入且支持廣播的網路環境，例如以太網，
3. 非廣播型多路訪問（NBMA）：
允許多臺路由器接入但不支持廣播的環境，例如幀中繼，
4. 點對多點（P2MP）：
這種網路型別不是路由器根據介面資料鏈路層封裝情況自動設定的，而是網路工程師手工指定的，類似于將多條P2P鏈路的一端進行捆綁得到的網路，
5. 修改介面的網路型別
介面視圖使用：ospf network （p2p/p2mp/broadcast/nbma）6. 查看 OSPF 網路型別
介面視圖使用：display ospf 1 interface Gigabi tEthernet 0/0/0二、網路型別和二層網路環境的對應關系
OSPF 的網路型別默認和二次網路型別一致

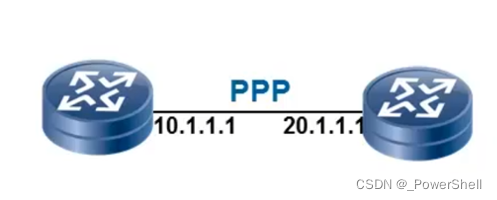

1. 點到點：
串口（serial）鏈路連接，默認點到點，所以OSPF默認就是點到點

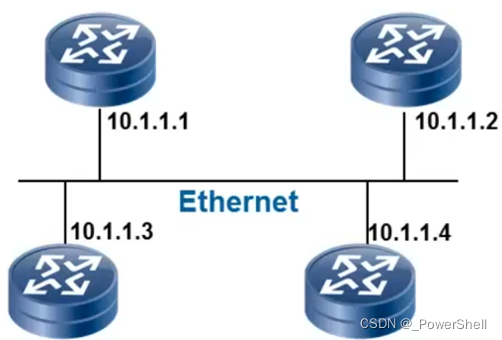

2. 廣播型：
以太網默認廣播型
在以太網上運行OSPF、就是廣播型

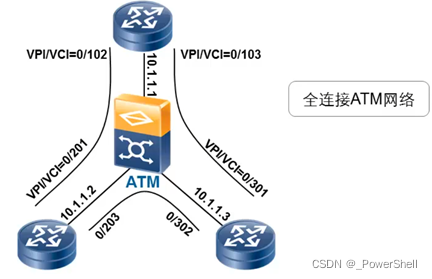

3. 非廣播網路--非廣播多路訪問（NBMA）：
對應的二次環境就是幀中繼（FR）
如圖：三個路由器，兩兩間都有虛鏈路，靠虛鏈路連接（不是廣播型）
所以叫非廣播型多路訪問
所以，在幀中繼環境下運行了OSPF，默認就是NBMA
4. 點到多點型別：
沒有一個二層型別對應的是點到多點，但是我們呢可以修改幀中繼環境
幀中繼環境，兩兩都有PVC（虛鏈路） 如上圖 三個路由器 去掉一個虛鏈路

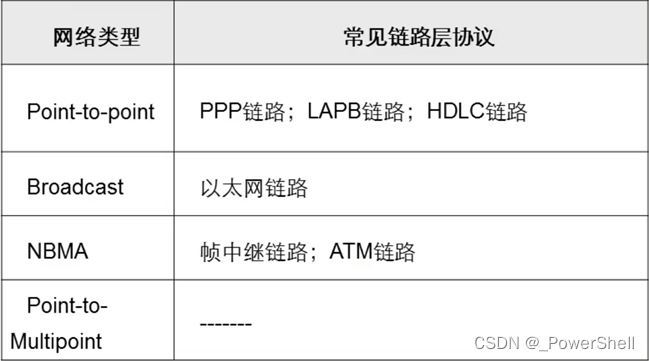

三、常見的路由協議對應的默認網路型別
四、四種網路狀態下的另據關系和鄰接關系
1. 點到點鏈路：
上一定要建立鄰接關系（就兩臺設備）
2. 點到多點：
一定建立鄰接
3. 廣播：
DR、BDR、與其他建立鄰接，其他與其他建立鄰居，
4. NBMA：
DR、BDR、與其他建立鄰接，其他與其他建立鄰居，
五、虛連接
1. 作用：
讓非骨干區域，連接到骨干區域上
2. 應用場景：
1.沒有和骨干區域直接相連（讓沒連接骨干區域的區域 邏輯上與 骨干區域相連接）
2.分割骨干區域（如圖 左右都是a0 虛連接連接AB 使得兩個a0邏輯上變成一個a0）
3.沒有骨干區域（如圖 a0變成a3 沒有骨干區域 虛連接連接AB 通過虛連接連接的路由器都變成ABR 三個路由器就都連接到骨干區域了 就可以相互傳遞LSA）
4.做一個區域的備份（如圖幀中繼網路 不穩定 需做備份 虛連接連接1-5 萬一幀中繼down掉之后 還有虛連接 還是有骨干區域）

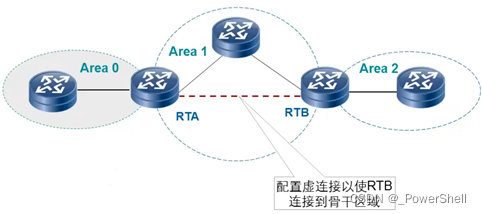

3. 配置虛連接：
在哪里配置：一定是在區域下配置
在哪個區域配：哪一個區域把兩個區域分割開了就在哪一個區域配置
如上圖，區域1把區域0 2分割開來 就在區域1下配置
虛連接發送hello時間：10s
虛連接dead時間：40s
配置：Vlink-peer 對端router ID
建立完成之后 RTB就有了區域2的路由

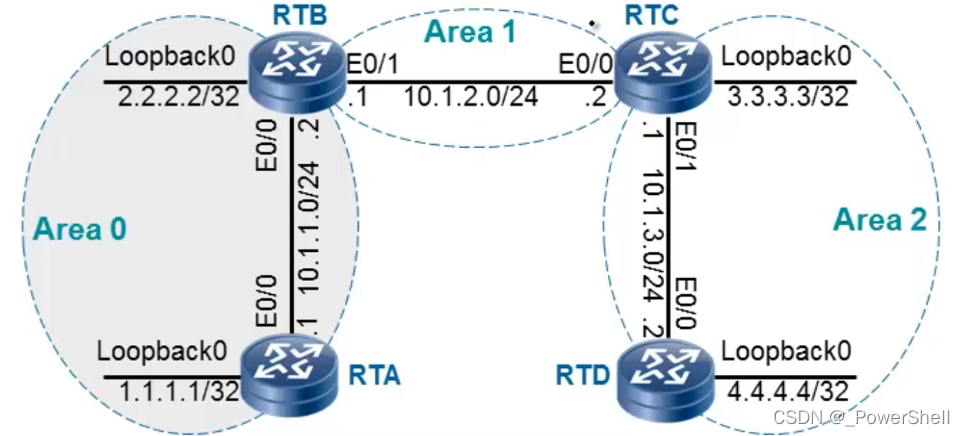

1. 實體拓撲：
2. 實體配置：
RTB配置：
[RTB] router id 2.2.2.2[RTB]ospf
[RTB-ospf-1] area 0
[RTB-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0
[RTB-ospf-1-area-0.0.0.0j network 10.1.1.0 0.0.0.255
[RTB-ospf-1] area 1
[RTB-ospf-1-area-0.0.0.1] network 10.1.2.0 0.0.0.255
[RTB-ospf-1-area-0.0.0.1jvlink-peer 3.3.3.3
RTC配置：
[RTC] router id 3.3.3.3[RTcjospf
[RTc-ospf-1] area 1
[RTc-ospf-1-area-0.0.0.1] network 10.1.2.0 0.0.0.255
[RTC-ospf-1-area-0.0.0.1j vlink-peer 2.2.2.2
[RTC-ospf-1]area 2
[RTC-ospf-1-area-0.0.0.2] network 3.3.3.3 0.0.0.0
[RTC-ospf-1-area-0.0.0.2] network 10.1.3.0 0.0.0.255
