作業流調度器Azkaban

Azkaban介紹

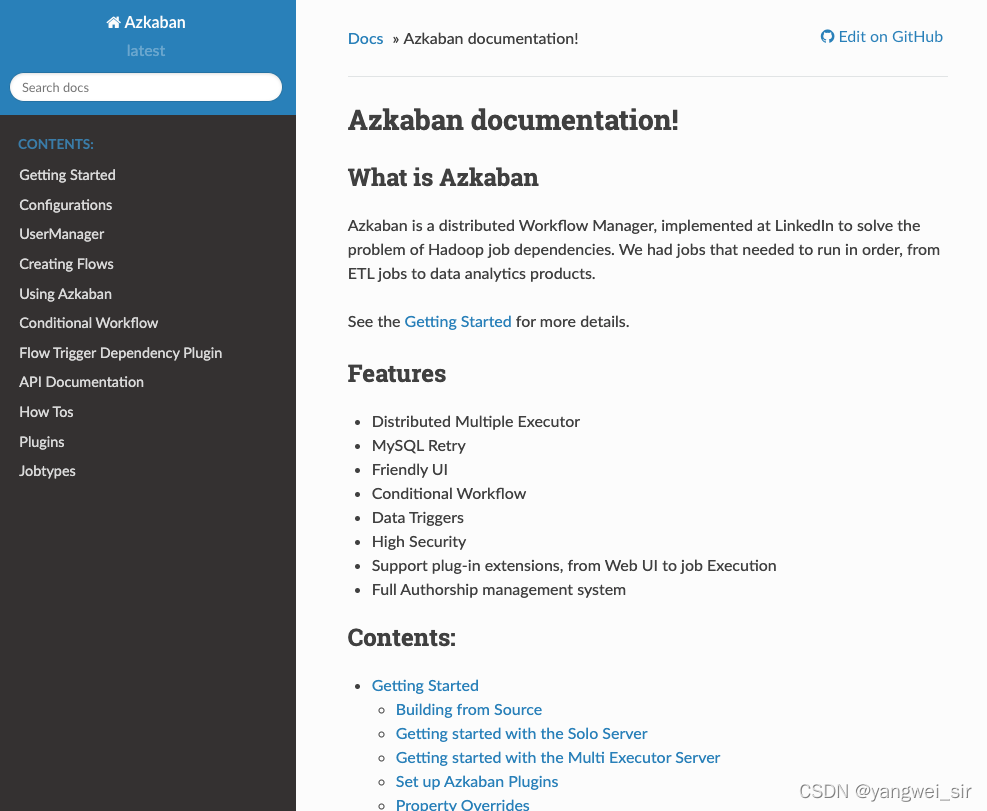

• azkaban官網：https://azkaban.readthedocs.io/en/latest/

為什么需要作業流調度系統

• 一個完整的資料分析系統通常都是由大量任務單元組成
  • shell腳本程式、java程式、mapreduce程式、hive腳本等；
  • 各任務單元之間存在時間先后及前后依賴關系；
  • 為了很好地組織起這樣的復雜執行計劃，需要一個作業流調度系統來調度執行，
• 例如，我們可能有這樣一個需求，某個業務系統每天產生20G原始資料，我們每天都要對其進行處理，處理步驟如下所示：
  • 通過Hadoop先將原始資料同步到HDFS上；
  • 借助MapReduce計算框架對原始資料進行轉換，生成的資料以磁區表的形式存盤到多張Hive表中；
  • 需要對Hive中多個表的資料進行JOIN處理，得到一個明細資料Hive寬表；
  • 將明細資料進行各種統計分析，得到結果報表資訊；
  • 需要將統計分析得到的結果資料同步到業務系統中，供業務呼叫使用，

作業流調度實作方式

• 簡單的任務調度：直接使用linux的crontab來定義；
• 復雜的任務調度：開發調度平臺，或使用現成的開源調度系統，比如：ooize、azkaban、airflow、dophinscheduler等

Azkaban簡介

• Azkaban 是由 Linkedin 開源的一個批量作業流任務調度器，用于在一個作業流(work flow)內以一個特定的順序運行一組作業和流程，
• Azkaban 定義了一種 KV 格式檔案(properties)來建立任務之間的依賴關系，并提供一個易于使用的 web 用戶界面維護和跟蹤你的作業流，
• 它有如下功能特點：
  • 提供功能清晰、簡單易用的web UI界面
    • 方便上傳作業流
    • 調度作業流
    • 能夠殺死并重新啟動作業流
    • 作業流和任務的日志記錄和審計
  • 提供job組態檔快速建立任務和任務之間的關系
  • 提供模塊化的可插拔機制，原生支持command、java、hive、hadoop
  • 安全性高：認證/授權(權限的作業)
  • 提供分布式的多個執行服務器executor
  • 提供conditional workflow作業流

Azkaban架構

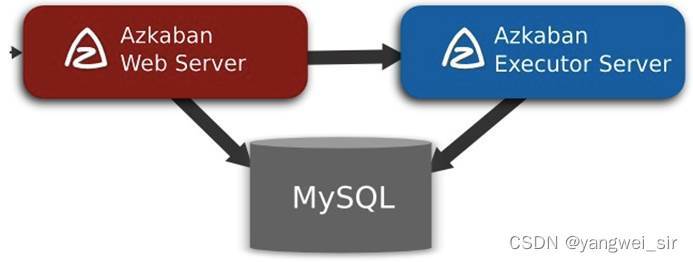

Azkaban基本架構

Azkaban 由三部分構成：

• Azkaban Web Server：提供了Web UI，是 azkaban 的主要管理者，包括 project 的管理、認證、調度、對作業流執行程序的監控等，
• Azkaban Executor Server：負責具體的作業流和任務的調度提交
• MySQL：用于保存專案、日志或者執行計劃之類的資訊

Azkaban架構的三種運行模式

1. solo server mode(單機模式）

• solo server mode 是 azkaban 的一個獨立的實體
• 易于安裝：不需要安裝mysql，它內置了H2資料庫，作為它的底層持久化存盤
• 易于開始使用：管理服務器 web server 和執行服務器 execute server 都在一個行程中運行，任務量不大專案可以采用此模式
• 包含azkaban所有的功能
• 有興趣的可以參考官網檔案

2. two server mode

• web server 和 executor server運行在不同的行程
• 資料庫為mysql，管理服務器和執行服務器在不同行程
• 這種模式下，管理服務器和執行服務器互不影響

3. multiple executor mode

• web server 和 executor server運行在不同的行程，executor server 有多個
• 該模式下，執行服務器和管理服務器在不同主機上，且執行服務器可以有多個

Azkaban安裝部署

編譯 azkaban

1. 下載原始碼包

• 這里選用azkaban4.0.0這個版本的原始碼進行重新編譯，編譯完成之后得到我們需要的安裝包，然后進行安裝

注意：1、使用Gradle編譯azkaban原始碼；2、需要使用jdk1.8或更高的版本來進行編譯

• 訪問地址https://github.com/azkaban/azkaban/releases/tag/4.0.0，下載 azkaban 原始碼包

• 或者使用命令下載

wget https://github.com/azkaban/azkaban/archive/refs/tags/4.0.0.tar.gz
# 解壓縮
tar -zxvf azkaban-4.0.0.tar.gz -C /Volumes/F/MyGitHub/azkaban

2. 修改build.gradle

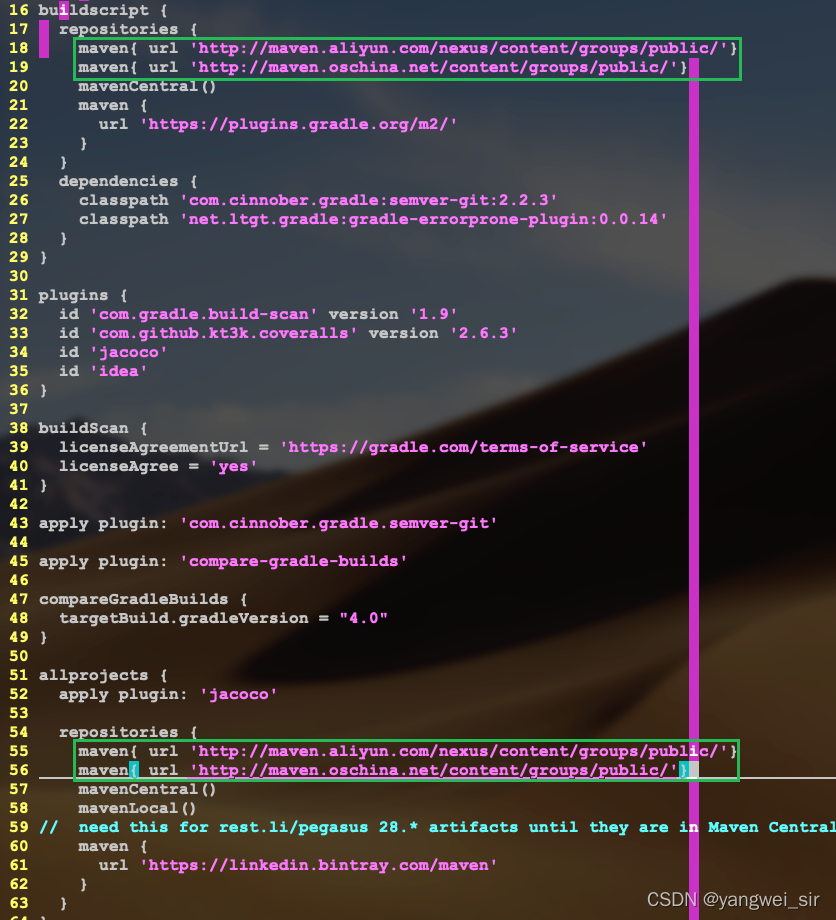

• 使用gradle進行編譯原始碼，此程序中需要去maven的倉庫中下載各種jar包等檔案，為了提高下載的速度，可以配置成從國內的maven倉庫下載檔案，方法如下：

cd azkaban-4.0.0
vim build.gradle
# 添加maven倉庫url
maven{ url 'http://maven.aliyun.com/nexus/content/groups/public/'}
maven{ url 'http://maven.oschina.net/content/groups/public/'}

3. 開始編譯

./gradlew build installDist -x test
# 開始下載，控制臺會列印如下類似的日志
Downloading https://services.gradle.org/distributions/gradle-4.6-all.zip
..........

4. 獲得安裝包

編譯成功后獲得安裝包和檔案：

multiple executor模式安裝

前提：某節點已經安裝mysql，這里我們以node03已經安裝mysql為例，若沒有特殊說明，所有操作都是使用hadoop普通用戶操作，

1. 資料庫準備

mysql -uroot -p123456

-- 設定密碼的驗證強度等級
set global validate_password_policy=LOW;
set global validate_password_length=6;

-- 創建資料庫azkaban，用于存盤使用azkaban框架程序中產生的資料
CREATE DATABASE azkaban;
CREATE USER 'azkaban'@'%' IDENTIFIED BY 'azkaban';
GRANT SELECT,INSERT,UPDATE,DELETE ON azkaban.* to 'azkaban'@'%' identified by 'azkaban' WITH GRANT OPTION;

flush privileges;

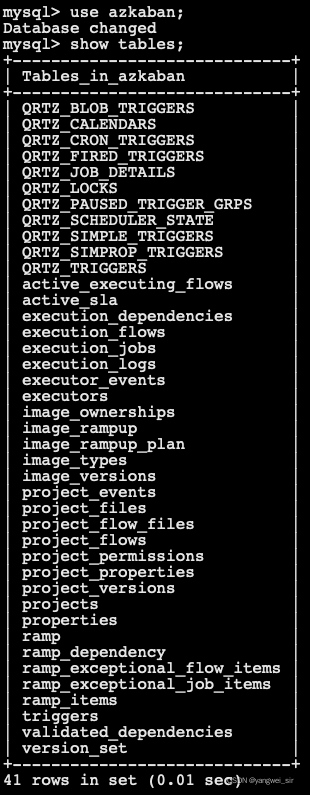

use azkaban;
source /bigdata/soft/create-all-sql-0.1.0-SNAPSHOT.sql;
exit;

• 更改 MySQL 包大小：防止 Azkaban 連接 MySQL 阻塞

sudo vim /etc/my.cnf
# 在檔案末尾增加如下內容，然后保存、退出
max_allowed_packet=1024M

• 重啟 mysql 服務

sudo /sbin/service mysqld restart
# 輸出如下日志
Redirecting to /bin/systemctl restart mysqld.service

3. 解壓軟體安裝包

mkdir -p /bigdata/install/azkaban-4.0.0
# 解壓縮
tar -zxvf azkaban-web-server-0.1.0-SNAPSHOT.tar.gz -C /bigdata/install/azkaban-4.0.0/
tar -zxvf azkaban-exec-server-0.1.0-SNAPSHOT.tar.gz -C /bigdata/install/azkaban-4.0.0/

cd /bigdata/install/azkaban-4.0.0/
# 重命名
mv azkaban-web-server-0.1.0-SNAPSHOT/ azkaban-web-server-4.0.0
mv azkaban-exec-server-0.1.0-SNAPSHOT/ azkaban-exec-server-4.0.0

4. 安裝SSL安全認證

• 安裝ssl安全認證，允許我們使用https的方式訪問我們的azkaban的web服務，密碼一定要一個個的字母輸入，或者粘貼也行，

cd azkaban-web-server-4.0.0/

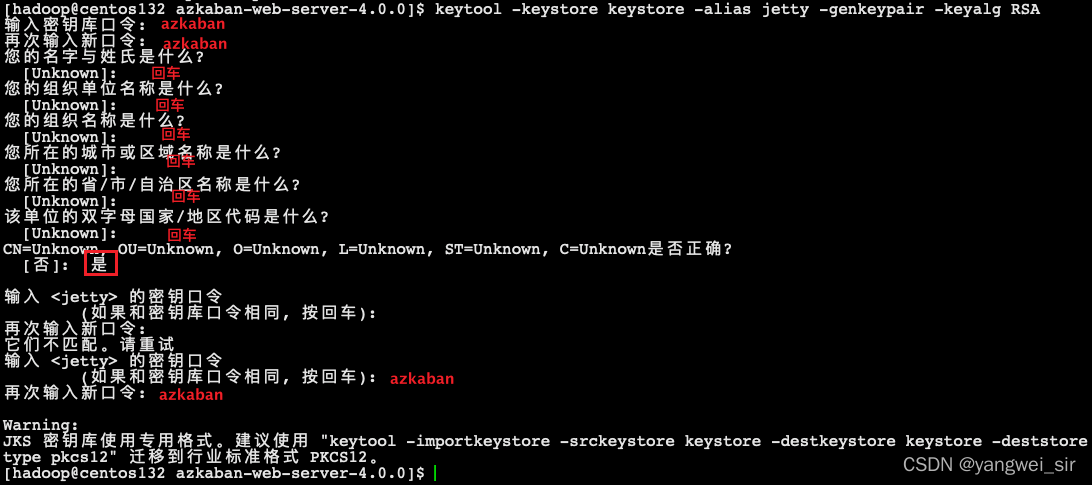

keytool -keystore keystore -alias jetty -genkeypair -keyalg RSA

• 具體輸入如下：
  • 密碼都是azkaban
  • 顯示[Unknown]：直接敲回車
  • 顯示[no]:輸入yes，回車
  • jetty密碼：azkaban

• 如果是英文環境，上圖中的“是”用“yes”代替，此時，發現目錄中多出一個秘鑰檔案keystore

# keytool中有很多的cmd及option；查看keytool用法
[hadoop@node03 azkaban-web-server-4.0.0]$ man keytool

# 提示：搜索關鍵字，如-genkeypair

OPTION DEFAULTS
       The following examples show the defaults for various option values.
       -alias "mykey"
       -keystore <the file named .keystore in the user's home directory>
       -genkeypair 生成一個秘鑰對（公鑰、私鑰）
       -keyalg RSA 指定使用某演算法生成秘鑰對

4. 安裝azkaban web server

• 第一步：cd /bigdata/install/azkaban-4.0.0/azkaban-web-server-4.0.0 修改 azkaban-web-server 的組態檔，vim conf/azkaban.properties，修改內容如下

# Azkaban Personalization Settings
azkaban.name=Azkaban
azkaban.label=My Azkaban
...

default.timezone.id=Asia/Shanghai
# Azkaban UserManager class
# azkaban內置的UserManager用戶管理器，當啟動web server時，`XmlUserManager`會讀取組態檔`azkaban.properties`，然后決議`azkaban-users.xml`
user.manager.class=azkaban.user.XmlUserManager
# 此xml檔案中用來配置azkaban的用戶、組、角色
user.manager.xml.file=conf/azkaban-users.xml
...

# Azkaban Jetty server properties.
jetty.use.ssl=true
...

# 新增內容
jetty.ssl.port=8443
jetty.keystore=/bigdata/install/azkaban-4.0.0/azkaban-web-server-4.0.0/keystore
jetty.password=azkaban
jetty.keypassword=azkaban
jetty.truststore=/bigdata/install/azkaban-4.0.0/azkaban-web-server-4.0.0/keystore
jetty.trustpassword=azkaban
...


mysql.host=node03
...

azkaban.executorselector.filters=StaticRemainingFlowSize,CpuStatus

• 說明：
  • StaticRemainingFlowSize：正在排隊的任務數；
  • CpuStatus： CPU 占用情況
  • MinimumFreeMemory：記憶體占用情況， 測驗環境， 必須將 MinimumFreeMemory 洗掉掉，否則它會認為集群資源不夠，不執行，

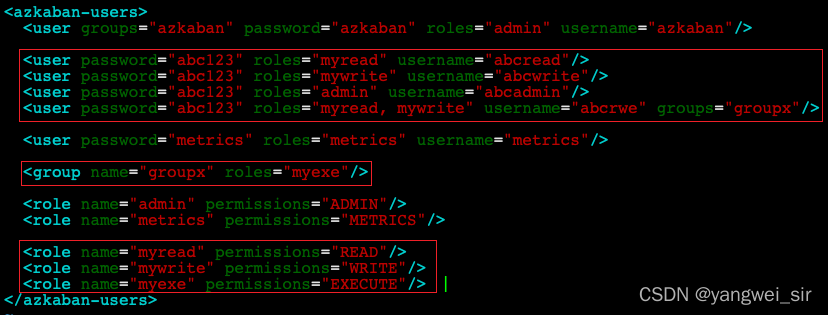

• 第二步：設定 azkaban 用戶，vim conf/azkaban-users.xml，修改如下

  <user password="abc123" roles="myread" username="abcread"/>
  <user password="abc123" roles="mywrite" username="abcwrite"/>
  <user password="abc123" roles="admin" username="abcadmin"/>
  <user password="abc123" roles="myread, mywrite" username="abcrwe" groups="groupx"/>

  <group name="groupx" roles="myexe"/>

  <role name="myread" permissions="READ"/>
  <role name="mywrite" permissions="WRITE"/>
  <role name="myexe" permissions="EXECUTE"/>

• 此檔案格式決議，可以參考官網檔案

• user 格式

• group 格式

• role 格式

• 可選的權限有

• 官網配置

5. 安裝azkaban executor server

• 第一步：cd /bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0修改azkaban-exec-server的組態檔，vim conf/azkaban.properties，修改內容如下

# Azkaban Personalization Settings
azkaban.name=Azkaban
azkaban.label=My Azkaban
...

default.timezone.id=Asia/Shanghai
...

jetty.use.ssl=true
......

# 新增內容 添加如下5行內容
jetty.keystore=/bigdata/install/azkaban-4.0.0/azkaban-web-server-4.0.0/keystore
jetty.password=azkaban
jetty.keypassword=azkaban
jetty.truststore=/bigdata/install/azkaban-4.0.0/azkaban-web-server-4.0.0/keystore
jetty.trustpassword=azkaban
...

# Where the Azkaban web server is located
azkaban.webserver.url=https://node03:8443
...

mysql.host=node03
...

• 第二步：添加插件，將我們編譯后的 C 檔案execute-as-user.c 拷貝到/bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0/plugins/jobtypes

cp /bigdata/soft/execute-as-user.c /bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0/plugins/jobtypes

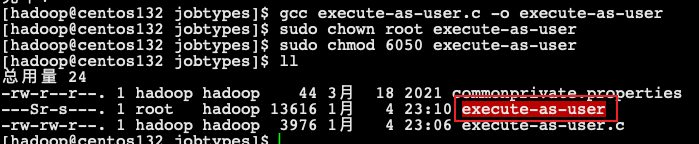

• 然后執行以下命令生成 execute-as-user

cd /bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0/plugins/jobtypes
sudo yum -y install gcc-c++
gcc execute-as-user.c -o execute-as-user
sudo chown root execute-as-user
sudo chmod 6050 execute-as-user

• 第三步：修改組態檔 vim commonprivate.properties，增加或修改如下內容

# true: 表示azkaban的登錄用戶，同時作為linux服務器系統的用戶
execute.as.user=true
azkaban.native.lib=/bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0/plugins/jobtypes
# 表示，這些azkaban用戶（linux系統用戶）都屬于`myazkaban`用戶組
azkaban.group.name=myazkaban
memCheck.enabled=false

• 將exec拷貝到另外兩個節點，并修改所屬用戶

cd /bigdata/install/azkaban-4.0.0
scp -r azkaban-exec-server-4.0.0/ hadoop@node01:$PWD
scp -r azkaban-exec-server-4.0.0/ hadoop@node02:$PWD

# node01、node02上分別執行
cd /bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0/plugins/jobtypes
sudo chown root execute-as-user
sudo chmod 6050 execute-as-user

• 第四步：添加用戶、用戶組
  • 需要在 3 個 exec 服務器中，創建用戶 abcrwe、用戶組 myazkaban，并且用戶 abcrwe 屬于用戶組myazkaban
  • 為了解決權限問題，同時將用戶 abcrwe 添加附屬組 hadoop 中
  • 此處以 abcrwe 用戶為例（如果使用其他用戶，按照此方式創建即可）具體命令如下

# node01、node02、node03都執行如下命令
sudo groupadd myazkaban
[sudo] hadoop 的密碼：
sudo useradd -g myazkaban abcrwe
sudo passwd abcrwe
新的 密碼：123456
重新輸入新的密碼：
# 將 abcrwe 添加附加用戶組
sudo usermod -a -G hadoop abcrwe
# 查看用戶 abcrwe
sudo id abcrwe
uid=1002(abcrwe) gid=1002(myazkaban) 組=1002(myazkaban),1001(hadoop)

• exec 服務器在執行 flow 時，會在/bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0目錄創建目錄 executions，為了解決權限問題，3臺節點都需要做如下操作

cd /bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0
mkdir executions
sudo chown :myazkaban executions/

6. 啟動服務

• 第一步：啟動azkaban exec server

# node01
cd /bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0
bin/start-exec.sh
# 關閉exec server: `bin/shutdown-exec.sh`

jps
14014 AzkabanExecutorServer

• 第二步：激活exec-server，每次啟動exec都需要激活

# node01
cd /bigdata/install/azkaban-4.0.0/azkaban-exec-server-4.0.0
curl -G "node01:$(<./executor.port)/executor?action=activate" && echo
# 輸出
{"status":"success"}

• 分別在 node02、node03 上啟動 exec server 并激活

# node02
bin/start-exec.sh
jps
curl -G "node02:$(<./executor.port)/executor?action=activate" && echo

# node03
bin/start-exec.sh
jps
curl -G "node03:$(<./executor.port)/executor?action=activate" && echo

• 三個節點的exec server都啟動后，可以去mysql中確認下，node03執行命令

mysql> select * from executors;
+----+--------+-------+--------+
| id | host   | port  | active |
+----+--------+-------+--------+
|  1 | node01 | 44066 |      1 |
|  2 | node02 | 40791 |      1 |
|  3 | node03 | 41330 |      1 |
+----+--------+-------+--------+
3 rows in set (0.00 sec)

• 發現，確實有3個exec server，active=1，表示已激活
• 第三步：啟動 azkaban-web-server

# node03
cd /bigdata/install/azkaban-4.0.0/azkaban-web-server-4.0.0
bin/start-web.sh
# 關閉web server命令：`bin/shutdown-web.sh`
jps

8142 AzkabanWebServer

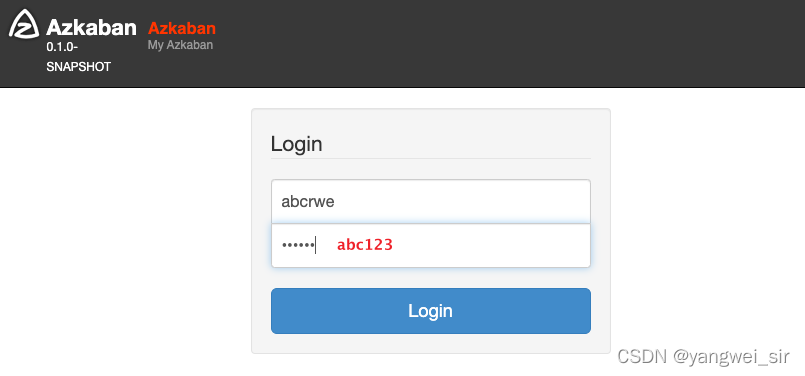

• 宿主機瀏覽器訪問地址：https://node03:8443

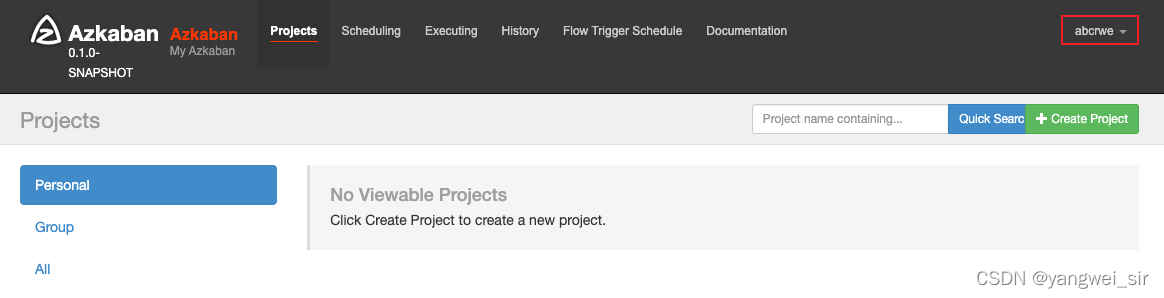

• 登錄后，進入界面

7. 修改linux的時區問題

• 之前在安裝虛擬機時，已經設定時區為“亞洲/上海”所以不用擔心時區問題，不需要修改時區

  注：先配置好服務器節點上的時區

• 但是如果你的時區不是“亞洲/上海”，那么需要修改成此時區

• 確認時區 ：CST +0800表示時區是東八區（“亞洲/上海”）

$ date +"%Z %z"
CST +0800

• 生成時區組態檔Asia/Shanghai，用互動式命令 tzselect 即可

# 拷貝該時區檔案，覆寫系統本地時區配置
cp /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
