0.引言
在論文撰寫的程序中，期刊往往對圖片的格式有所要求，解析度為600dpi的eps圖片一種常見的要求，科研人員常用的Matab提供了多種匯出eps的方法，本人目前使用了兩種方法匯出eps，在使用程序中發現其存在一些不同點，特此記錄，
1.匯出eps的兩種方法

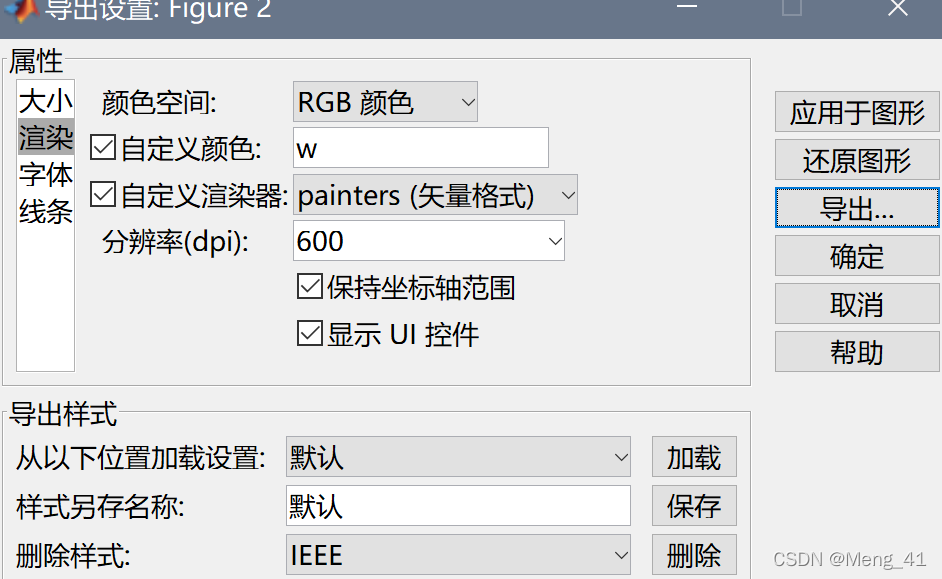

方法一：Figure圖->檔案->匯出設定->渲染
如下圖，通過GUI設定渲染器和解析度，點擊匯出即可，如下圖所示，
這種方法是常用的方法，簡單且直觀，只有在需要匯出多張圖片時略顯繁瑣，
方法二：應用print命令
使用方法如下：
print(['figure_name','.eps'],'-depsc','-r600');% save eps with 600dpi2.兩種方法的對比
顯然，使用print命令更加高效，因此print命令曾經一直是我最常用的eps匯出方法，然而，在最近的使用的，發現一個關于圖片尺寸的小問題，

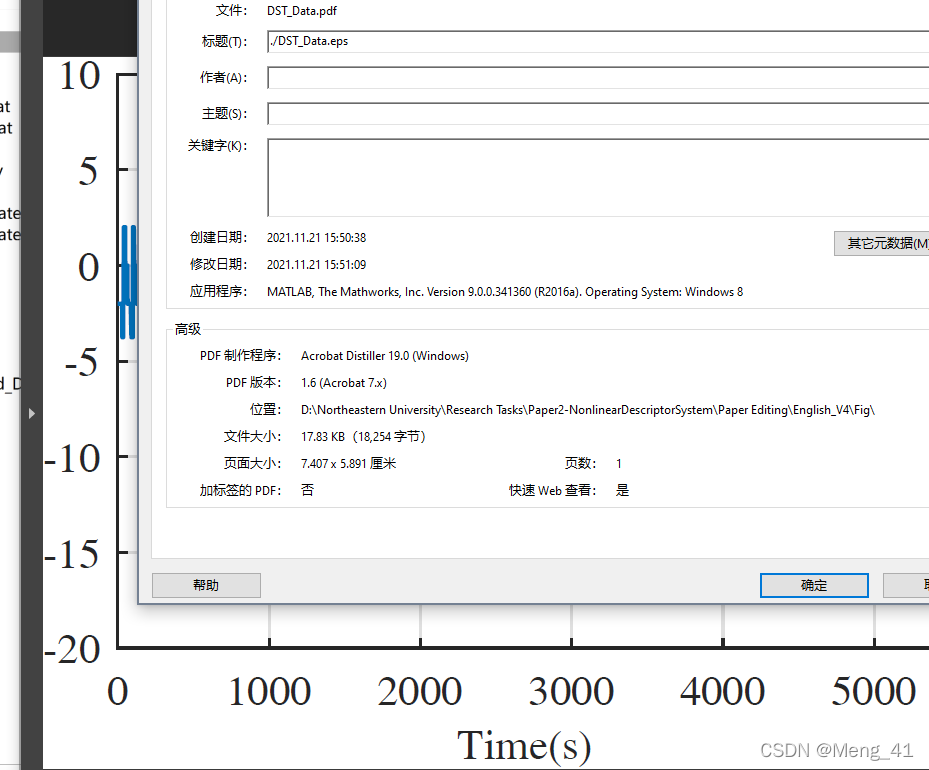

print命令匯出的eps圖會自動剔除白邊，從而使得匯出的eps圖與matlab中所設定的圖片大小不一致，如下圖所示，圖片尺寸變為7.407x5.891cm，而實際上設定的尺寸為8.00x6.00cm
如果在論文中對圖片的尺寸有強制要求（如下面的latex代碼所示）
\begin{figure}[!t]
\centering
\includegraphics[width=2.5in]{"../Fig/Figure_name"}
\end{figure}則去掉白邊的圖片會放大至2.5in，在實際應用中，由于縱坐標軸的標簽寬度往往不一致，使得剔除白邊后的圖片大小也不一致，再經過latex的放大后，極有可能出現坐標軸字體大小不同等問題，
3.總結
為了論文圖片格式的一致性，還是采用GUI匯出法，盡管它有些無聊，
